MANUALE UTENTE DSS 2602 EINHELL

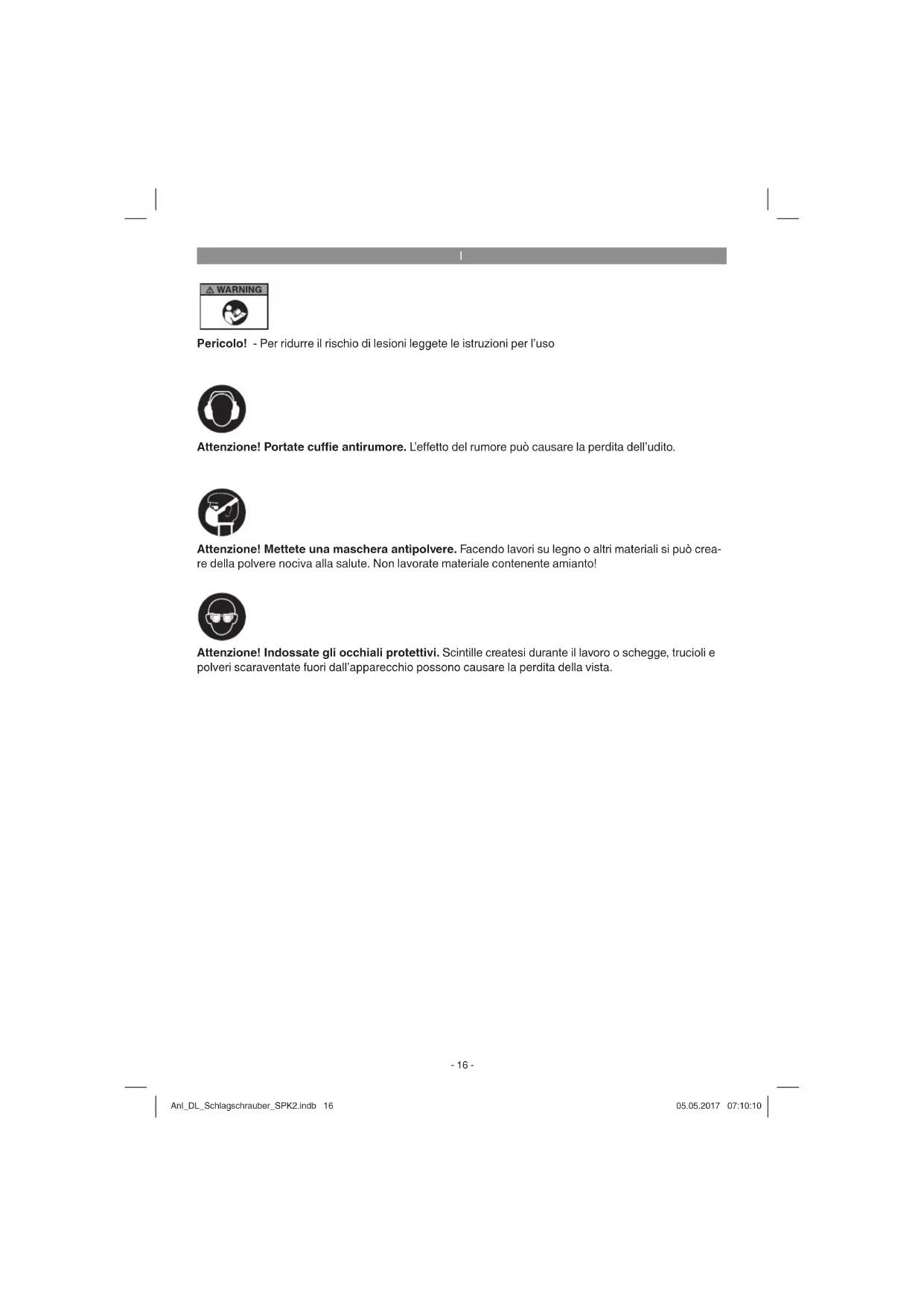

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Attenzione! Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista. Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea- re della polvere nociva alla salute. Non lavorate materiale contenente amianto! Anl_DL_Schlagschrauber_SPK2.indb 16Anl_DL_Schlagschrauber_SPK2.indb 16 05.05.2017 07:10:1005.05.2017 07:10:10I

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Proteggete Voi stessi e gli altri da eventuali peri- coli d’infortunio prendendo le adeguate misure precauzionali.

Non utilizzate l’Avvitatrice a percussione per lavori ad essa inidonei.

Tenete lontano dai bambini attrezzi ad aria compressa.

Mettersi al lavoro riposato e pieno di concentrazione.

Effettuare il collegamento dell’aria compressa soltanto tramite un organo di raccordo a chi- usura rapida.

La pressione di lavoro deve essere regolata attraverso un dispositivo riduttore di pressio- ne.

Non servirsi di ossigeno o gas infiammabili quali fonti di energia.

Prima di eliminare eventuali disturbi di funzionamento o di effettuare lavori di manutenzione, staccare l’apparecchio dalla fonte d’aria compressa.

Utilizzare soltanto ricambi originali.

Non farlo mai girare senza carico e con re- gime massimo di corsa a vuoto

Durante il lavoro coll’Avvitatrice, portate gli indumenti protettivi necessari.

Portate un dispositivo proteggiudito e guanti protettivi!

Organo compressore e condutture raggiun- gono alte temperature durante il funziona- mento. Toccandoli ci si potrebbe scottare.

I gas o i vapori assorbiti dall’organo compres- sore devono essere senza sostanze aggiun- tive, le quali potrebbero causare incendi ed esplosioni nell’organo compressore.

Staccando l’organo di raccordo del tubo, lo si dovrà tenere fermo con la mano, per cosi evitare ferite causate dal tubo rapidamente retrocedente.

Lavorando con la pistola soffiaaria com- pressa, portare gli occhiali protettivi. I corpi estranei e le particele soffiate via possono facilmente causare delle ferite.

Non puntare la pistola soffiaaria compressa

1 Levetta-grilletto 2 Regolatore d’aria o risp. di momento torcente 3 Levetta d’inversione rotazione a sinistra/dest- ra (bulloncino) 4 Testa quadrangolare portabussola (sbarretta d’attacco) 5 Nipplo di raccordo per raccordo aria com- pressa 6 Vite di regolazione

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Istruzioni per l’uso originali

L’Avvitatrice a percussione è un attrezzo maneg- gevole ed azionato ad aria compressa da essere utilizzato dal do-it-yourselfer e nelle offi cine d’automobili. È adatto ad avvitare e svitare organi d’avvitamento presenti negli autoveicoli (montag- gio di pneumatici ecc.), nonché ad essere impie- gato nella manutenzione delle macchine agricole. L’aria fuoriesce sopra lo scarico verso il basso. Gli inserti per chiave a tubo possono essere sos- tituiti in modo semplice e rapido. Il collegamento dell’aria compressa avviene tramite un nipplo ad innesto ed un attacco rapido. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti. Fare eff ettuare riparazioni e lavori di service sol- tanto da offi cine specializzate autorizzate. Avvertimento! Un diametro interno del tubo troppo piccolo o un tubo troppo lungo hanno di conseguen- za una perdita di potenza dell’apparecchio.

4. Caratteristiche tecniche

• Sede quadrangolare p. 1
• /2” Consumo aria p. 114
• l/min. Diametro tubo consigliato p. 10
• mm Peso ,3 kg Qualità dell’aria compressa: pulita e a micronebulizzata ad d’olio. Alimentazione aria tramite unità manutenzi- onale: con riduttore di pressione a fi ltro e oleatore a micronebbia. Grado di potenza del compressore: Potenza di riempimento del compressore ca. 250 l/min. che corrisponde ad una potenza motrice di 2,2 kW Valori di regolazione al pressione di lavoro: regolata sul funzionamento riduttore di pressione o riduttore di pressione a fi ltro 6 bar. Pericolo! Rumore e vibrazioni I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 792-6. Livello di pressione acustica L p. 2

.............................................. 3 dB Portate cuffi e antirumore. L’ e ff etto del rumore può causare la perdita dell’udito. Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova norma- lizzato e può variare a seconda del modo in cui l’elettroutensile viene utilizzato e, in casi eccezio- nali, può essere superiore al valore riportato. Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi. Anl_DL_Schlagschrauber_SPK2.indb 18Anl_DL_Schlagschrauber_SPK2.indb 18 05.05.2017 07:10:1005.05.2017 07:10:10I

Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi. Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta- to.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate.

Indossate i guanti. Attenzione! Rischi residui Anche se questo elettroutensile viene utiliz- zato secondo le norme, continuano a sussis- tere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui

non venga indossata una maschera antipol- vere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Avvitate il nipplo ad innesto in dotazione nell’attacco dell’aria, dopo aver prima avvolto 2-3 strati di nastro di tenuta sul fi letto. Inserite l’inserto necessario sull’attacco quadrato. Impostate il cor- retto senso di rotazione sulla leva di inversione. R = rotazione a sinistra/svitare la vite, F = rota- zione a destra/serrare la vite. Ponete la bussola intercambiabile sulla testa avvitatrice. Azionate il grilletto. Premendo lievemente e girando con- temporaneamente il regolatore d’aria è possibile regolare l’affl usso d’aria. Marcatura 4 = momento torcente max., marcatura 1 = momento torcente min. Il collegamento alla fonte dell’aria compressa avviene attraverso un tubo fl essibile per aria com- pressa con organo d’innesto rapido. Conseguirete le migliori prestazioni del Vostro avvitatore con un tubo per aria compressa tipo LW 10 mm.

6. Cura e manutenzione

L’osservanza delle avvertenze sulla manutenzio- ne qui indicate, comporterà a questo prodotto di qualità una prolungata longevità ed un funziona- mento senza disturbi o guasti. Per un funzionamento continuo e senza incon- venienti tecnici della Vostra Avvitatrice a percus- sione, è indispensabile lubrifi carla regolarmente. A tale scopo impiegate soltanto olio speciale per attrezzi. Per quanto riguarda la lubrifi cazione, avete le se- guenti possibilità:

6.1 mediante un oleatore a micronebbia

Una unità manutenzionale comprende un ole- atore a micronebbia, che si trova applicato al compressore.

Prima di ogni messa in funzione dell’attrezzo ad aria compressa dovrete dare 3-5 gocce d’olio sul raccordo dell’aria compressa stesso. Se l’attrezzo ad aria compressa non fosse stato usato per più giorni, dovrete dare 5-10 gocce d’olio sul raccordo dell’aria compressa, prima di avviarlo. Conservate il Vostro attrezzo ad aria compressa solo in ambienti chiusi.

6.3 Regolazione della resistenza della leva di

inversione (3) Mentre si eff ettua la commutazione del perno (3) la resistenza può essere regolata ruotando la vite di regolazione (6).

7. Sono esclusi dalla garanzia:

Pezzi soggetti al logoramento

Danni causati da pressione al funzionamento non consentita.

Danni in causati da aria compressa non preparata.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usa- te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info Consiglio! Per un buon risul- tato di lavoro consigliamo gli accessori di qualità di ! www.kwb.eu welcome@kwb.eu

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_DL_Schlagschrauber_SPK2.indb 20Anl_DL_Schlagschrauber_SPK2.indb 20 05.05.2017 07:10:1005.05.2017 07:10:10I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen- tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_DL_Schlagschrauber_SPK2.indb 21Anl_DL_Schlagschrauber_SPK2.indb 21 05.05.2017 07:10:1005.05.2017 07:10:10NL
