GEBRUIKSAANWIJZING 4BAR LT QuadBT ILS Chauvet

Over deze handleiding

De 4BAR LT QuadBT ILS Beknopte Handleiding bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze beknopte handleiding konnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, Belgie, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normala gebruik vrij za biljven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder Voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op once website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is net overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijkrechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, Belgie, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievooraarden in andere landen.

Verklaring van de FCC

Veranderingen of wijzigingen die nicht uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving kuren de bevoedheid van de gebruiker om de apparatuur te bedieren ont geldig make.

Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klass B, volgens Onderdeel 15 van de FCC-regels. Deze limieten zijn ontworpen om een redelijk bescherming gegen schadelijke interferentie in een wooninstallatie te verschaffen. Deze apparatuur genereert gebruiken en kan radiofrequentie-energie uitralen en kan, als deze Niet volgens de instructies geinstalleerd en gebruikt worden, schadelijke interferentie voor radiocommunicatie veroorzaken. Dit vormtECH ter geen garantie dat er zich in een bepaalde installmentie geen interferentie za voordoen. Als deze apparatuur schadelijke interferentie aan radio- of televisionontvangstveroorzaak, wat bepaald kan worden door de apparatuur aan en uit te zetten, wordt de gebruiker aangeraden om te proberen de interferentie te verhelpen met een ofmeer van de volgende maatregelen:

• Het opniew ureiben of verplaats van de ontvangstantenne.
• Het vergoten van de tussenruimteussen het apparaat en de ontvanger.
• Het aansluiten van de apparatuur op een stopcontact op een circuit anders dan waarop de ontvanger aangesloten is.
• Het raadplegen van de dealer of een ervaren radio/tv-monteur voor hulp

Het apparaat voldoet aan Onderdeel 15 van de FCC-regels. De werkig is onder voorbehoud van de volgende twee voorwaarden (1) dit apparaat mag geen interferentie veroorzaken, en (2) dit apparaat要去 eventuele ontvangen interferentie aanvaarden, inclusief interferentie die een ongewenste werkig kan veroorzaken.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatatie over de installmentie, het gebruik en het onderhoud.

Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Haal voor het verrangen van de zekering alsijd de stekker van het product uit het stopcontact.
- KIJK NIET in de lichtbron wanner het apparaat is ingeschakeld.
Zorg ervoor dat het stroomkabel Niet knikt of beschadigd.
- Koppel dit product nooit los van het stopcontact door aan de kabel te trekken.
- Gebruik een veiligheidskabel wonneer het product boven lichaamshooegt worden gemonteerd.
- GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
- RAAK het product NIET AAN wanner het in werkig omdat het dan heet+zijn.
- De spanning van het stopcontact waarop u dit product aansluit要去 binnen het vermelde bereik op de sticker of achechterkant van het product�n.
- Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product Niet aan regen of vocht worden blootgesteld.
- Monteer dit product algid op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.

Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
- Sluit dit product nooit aan op een dimmer of een regelweerstand.
- Vervang de zekering met een van hetzelfde type en metdezelfde Waarde.
- Draag het product nooit aan de stroomkabel.
- De maximale omgevingstemperatuur bedraagt 40^ . Gebruik dit product nicht bij hogere temperaturen.
- Stop in het geval van ernstige operationele problemen onmiddelijk met het gebruik.
- Open het product NIET. Het bevat geen te onderhonden onderdelen.
- Om onnodige slijtage te elimineren en zich levensduur te verlengen, gedurende perioden wanner het product nicht worden gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kurz u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retoureren. Raadpleeg Contact Us aan het einde van deze beknopte handeiding voor contactinformationie.

Wat is inbegrepen

4BAR LT QuadBT ILS

Draagta

L-beugel

• Stroomkabel

• Voetschakelaar

• Beknopte handleiding

Driepoot

Om te beginnen

Pak uw 4BAR LT QuadBT ILS uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddelijk op de hoogte, Niet Chauvet.

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100-240 VAC, 50 / 60Hz

Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wanner het product Niet worden gelebruikt, moet u het product afluien door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Wig de punt van een platte schroevendraier in de sleuf van de zekeringhouser.
3. Druk de beveiligingskap uit de behuizing.
4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en verrang deze door een zekering van exact hetzelfde type.
5. Plaats de zekeringhouser terug en steek de stekker er wee in.

Montage

Lees alvorens dit producte te monteren alle Veiligheidsinstructies.

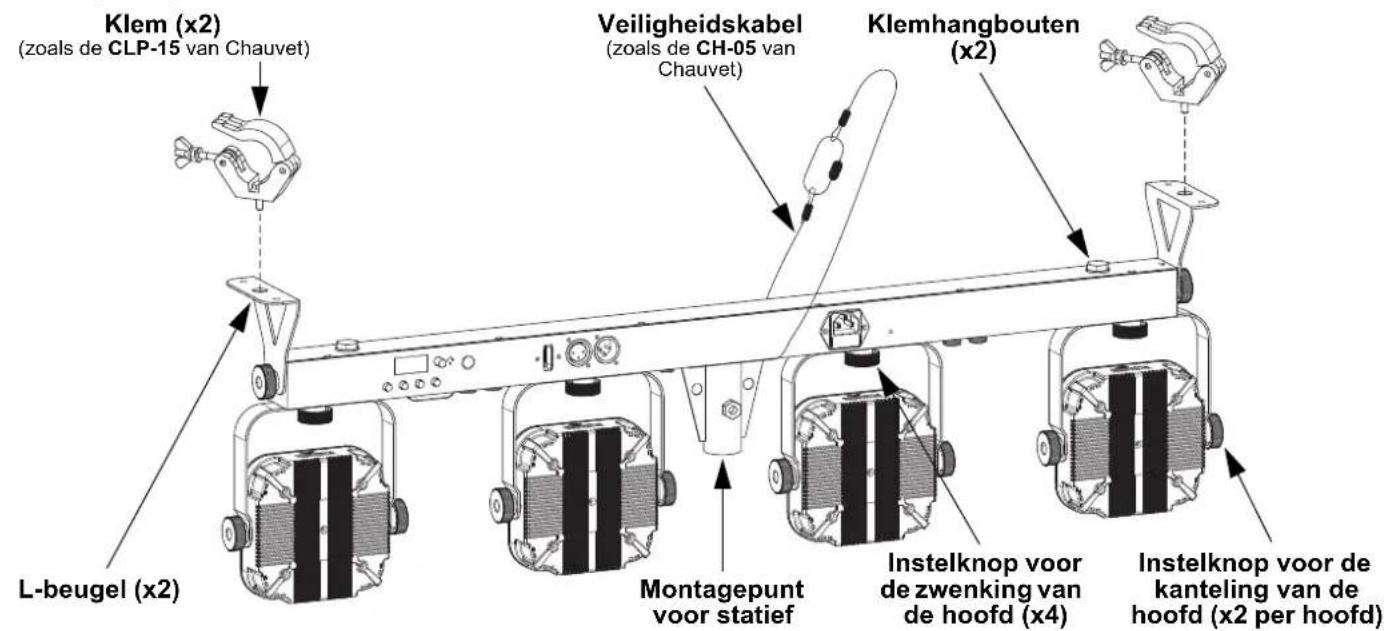

Montagediagram

Beschrijving bedieningspaneel

Toets Functie
<MENU> Suit het huidige menu of functie af
<NUP>	Navigeert omhoog via het menu of verhoegt de numerieke waarde wanneser in een functie
<DOWN>	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneser in een functie
<ENTER>	Activeert het huidige getoonde menu of staat de huidige geselecteerde waarde in de geselecteerde functie

Menukaart

Raadpleeg de productpagina van 4BAR LT QuadBT ILS op www.chauvetdj.com voor de nieuwste menukaart.

Modus Programmerniveauaus Beschrijving
DMX-Modus	4Ch	determined by:		4-kanalen DMX-modus
	6Ch 6-kanalen DMX-determined
	19Ch 19-kanalen DMX-modus
ILS-Modus iLS iLS1-4 Stelt de ILS-modus in
Statische kleuren	C-- C 1-15 Statische kleuren
Programma's	P-- P 1-8 Automatische programma's
Snelheid	S--	S. 1-100		Programmasnelheid voor P 1-8
Dimmer	d--	L. 1-255		Dimmer
Geluidsactief	Snd	Snd1-8 Geluidsactieve programma
Gevoeligheid	SEnS	u 0-100		Stelt de gevoeligheid in van de geluidsmodus
Aangepaste kleuren-menging	u--	r. 0-255		Aangepaste statische kleurenCombineer rood, groen, blauw en amber
		G. 0-255
		b. 0-255
		A. 0-255
		S. 0-100		Stroboscoopsnelheid
Bluetooth-Modus*	bLE	--------		Bluetooth-bedieningsmodus, toont Bluetooth-ID
Besturings-modus	SEt	ir	on	Schakelt infrarood in of uit
			oFF
		out	SLAV	Master/slaaf activeren bij nicht-BT-producten
			dMX	Master/slaaf activeren bij BT-producten

*Het Bluetooth®-merk en logo's+zijn gedeponeerde handelsmerken in eigendom van Bluetooth SIG, Inc. en elk gebruik van deze merken door Chauvet & Sons, LLC is onder licentie. Andere handelsmerken en handelsnamen+zijn eigendom van hun respectieve eigenaren.

DMX-koppeling

De 4BAR LT QuadBT ILS kan met een DMX-regelaar werkken. Instructies voor het aansluien en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u zichbekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 494.

Master/slaaf-verbinding

De 4BAR LT QuadBT ILS maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slaaf-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.

ILS-aansluiting

De 4BAR LT QuadBT ILS gebrukt de DMX-gegevensverbinding en de D-Fi USB voor draadloze verbinding met het ILS-ecosystem. Voor meer informatie over het configuuren van de 4BAR LT QuadBT ILS in de ILS-modus, raadpleegt u de gebruikershandleidig op www.chauvetdj.com.

IRC-6 Infrarood afstandsbediening

De 4BAR LT QuadBT ILS is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ Ga voor meer informatie over de IRC-6 of download-instructies maar www.chauvetdj.com.

Bluetooth-bediening

De 4BAR LT QuadBT ILS kan met de BTAir-toepassing over een Bluetooth-verbinding bediend worden. Voor meer informatatie over het gebruik van de BTAir-app, downloadt u de BTAir-gebruikershandleiding op www.chauvetdj.com.

D-Fi USB-connectiviteit

De 4BAR LT QuadBT ILS kan door middel van de D-Fi USB van CHAUVET DJ een draadloze D-Fi zender/ontvanger worden. Stel simpelweg de DIP-schakelaar van het D-Fi zend-/ontvangstkanaal in,plaats het in de USB-poort en stel de DMX-personlijkheid en het DMX-adres van het product in. Verdere instructies voor het aansluiten en configureren van dit product voor D-Fi USB-bediening staan in de gebruikershandleiding.

Waarschuwing! NIETS anders dan een D-Fi-USB in de USB-poortplaatsen. Dit kan het product namelijk beschadigen.

Nadat het is aangesloten za de D-Fi USB het product overnemen. Bedrade DMX, handmatige DMX-bediening/menuknoppen en IRC-6 zijn nicht beschikbaar totdat u de D-Fi USB afkoppelt. De prioriteitsniveauaushij:

1. D-Fi USB
2. Bedrade DMX
3. IRC-6 afstandsbediening
4. Handmatige digitale display/menuknoppen

Bediening van voetschakelaar

Pedaal	Actie	Functie	Pedaal	Actie	Functie
Links	Tik op het pedaal om te activeren en tik daarna om te navigeren maar de gewenste functie	Wit	Links (vervolg)	Tik om te navigeren (vervolg)	Auto snap programme
		Rood Auto fade programm
		Groen	Rechts Uitgefad of	Tik Verduistering
		Blauw Houd ingedrukt		ingefad
		Amber	Zowel	Tik Geluidsactief-modus
		10 vooraf ingestelde staatische kleuren		Houd ingedrukt Stroboscoop

DMX-waarden

19Ch

Kanaal Functie Waarde Percentage/Instelling
1 Automatische programma's	000 ⇌ 009	Geen functie
	010 ⇌ 029	Automatische programma 1
	030 ⇌ 049	Automatische programma 2
	050 ⇌ 069	Automatische programma 3
	070 ⇌ 089	Automatische programma 4
	090 ⇌ 109	Automatische programma 5
	110 ⇌ 129	Automatische programma 6
	130 ⇌ 149	Automatische programma 7
	150 ⇌ 169	Automatische programma 8
	170 ⇌ 189	Automatische programma 9
	190 ⇌ 209	Automatische programma 10
	210 ⇌ 229	Automatische programma 11
	230 ⇌ 249	Automatische programma 12
	250 ⇌ 255	Geluidsactieve programma
2	Dimmer	000 ⇌ 255 0-100%
3	Stroboscoop (wanner K. 1 000 ⇌ 009 is)	000 ⇌ 009 Geen functie
		010 ⇌ 255 Stroboscoop, langzaam to snel
	Programmasnelheid (wanner K. 1 010 ⇌ 249 is)	000 ⇌ 255 Programmasnelheid, langzaam to snel
	Geluidsgevoeligheid (wanner K. 1 250 ⇌ 255 is)	000 ⇌ 010 Geluidsgevoeligheid uit
		011 ⇌ 255 Geluidsgevoeligheid, lage tot hoge
4	Rood 1	000 ⇌ 255 0-100%
5	Groen 1	000 ⇌ 255 0-100%
6	Blauw 1	000 ⇌ 255 0-100%

Kanaal Functie Waarde Percentage/Instelling
7	Amber 1	000 ⇌ 255	0-100%
8	Rood 2	000 ⇌ 255	0-100%
9	Groen 2	000 ⇌ 255	0-100%
10	Blauw 2	000 ⇌ 255	0-100%
11	Amber 2	000 ⇌ 255	0-100%
12	Rood 3	000 ⇌ 255	0-100%
13	Groen 3	000 ⇌ 255	0-100%
14	Blauw 3	000 ⇌ 255	0-100%
15	Amber 3	000 ⇌ 255	0-100%
16	Rood 4	000 ⇌ 255	0-100%
17	Groen 4	000 ⇌ 255	0-100%
18	Blauw 4	000 ⇌ 255	0-100%
19	Amber 4	000 ⇌ 255	0-100%

6Ch

Kanaal Functie Waarde Percentage/Instelling
1 Rood 000 ⇌ 255 0–100%
2 Groen 000 ⇌ 255 0–100%
3	Blauw	000 ⇌ 255 0–100%
4 Amber 000 ⇌ 255 0–100%
5	Dimmer	000 ⇌ 255 0–100%
6 Stroboscoop	000 ⇌ 015	Geen functie
	016 ⇌ 255	Stroboscoop, langzaam to snel

4Ch

Kanaal Functie Waarde Percentage/Instelling
1 Rood 000 ⇌ 255 0–100%
2 Groen 000 ⇌ 255 0–100%
3	Blauw	000 ⇌ 255	0–100%
4 Amber 000 ⇌ 255 0–100%
