GEBRUIKSAANWIJZING SlimBANK T18 USB Chauvet

Over deze handleiding Disclaimer

De SlimBANK T18 USB Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetlighting.com voor meer informatie.

Veiligheidsinstructies

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
  • Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
  • Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.
• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
• Monteer dit p roduct altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
• Sluit dit product nooit aan op een dimmer of een regelweerstand.
• Vervang de zekering met een van hetzelfde type en met dezelfde waarde.
• Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.
• De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het produc retourneren. Ga naar www.chauvetlighting.com voor contactinformatie.

Wat is inbegrepen

• SlimBANK T18 USB
• Garantiekaart
• Schuurdeuren
• Beknopte handleiding
• Stroomsnoer

Om te beginnen

Pak uw SlimBANK T18 USB uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerde onmiddellijk op de hoogte, niet Chauvet.

Product- beschrijving

De SlimBANK T18 USB is een driekleurige LED paneel. Verwijderbare schuurdeuren zorgen waar nodig voor direct licht. Ingebouwde infraroodtechnologie die met de optionele IRC-6 afstandsbediening eenvoudig bedienbare statische kleuren e automatische programma's biedt. Draadloze DMX-bediening met een handige, ingebouwde D-Fi USB-poort. Achtien high-powered, tri-gekleurde LEDs elimineren veelkleurige schaduwen en de soepele en zelfs uitgang maakt het perfect voor frontlichttoepassingen.

Product-overzicht

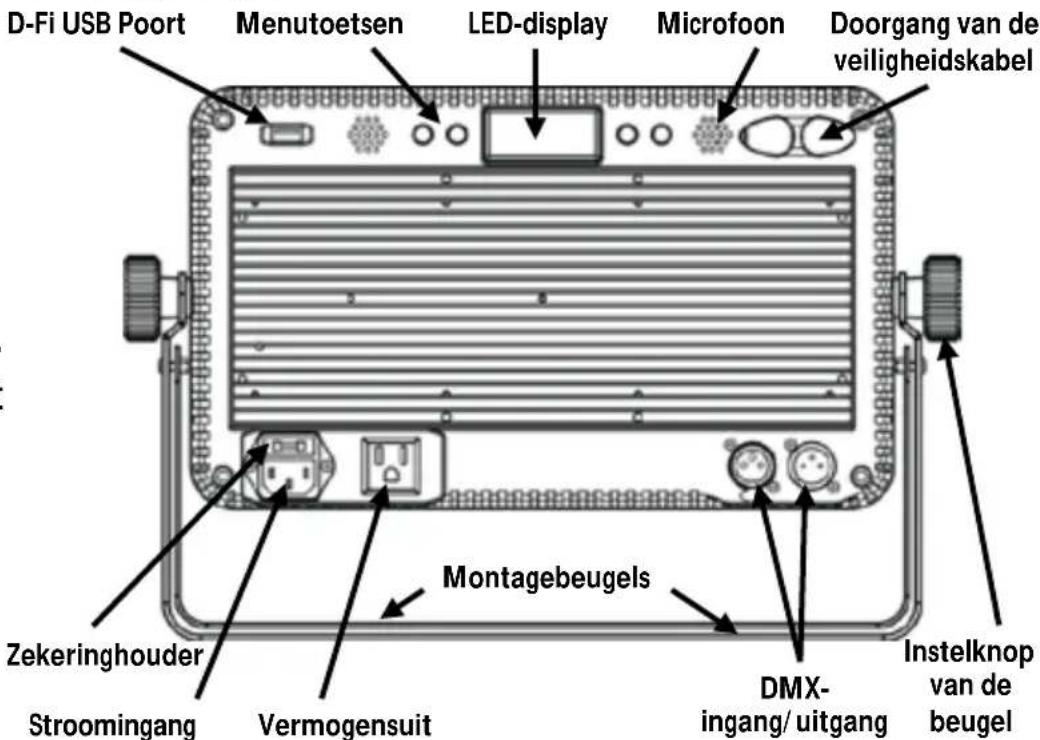

D-Fi USB Poort Menutoetsen LED-display Microfoon Doorgang van de veiligheidskabel Zekeringhouder Stroomingang Vermogensuit Montagebeugels DMX-ingang/ uitgang Instelknop van de beugel

WAARSCHUWING! NIETS anders dan een D-Fi USB in de USB- poort plaatsen. Dit kan het product namelijk beschadigen.

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Vervangen van de zekering

Voor het maximale aantal SlimBANK T18 USB-producten die via power link kunnen worden gekoppeld bij elke spanning, ziet u de gebruikershandleiding of de sticker c het product.

1. Ontkoppel het apparaat van de stroom.
2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
3. Druk de beveiligingskap uit de behuizing.
4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.
5. Plaats de zekeringhouder terug en steek de stekker er weer in.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies.

Montagediagram

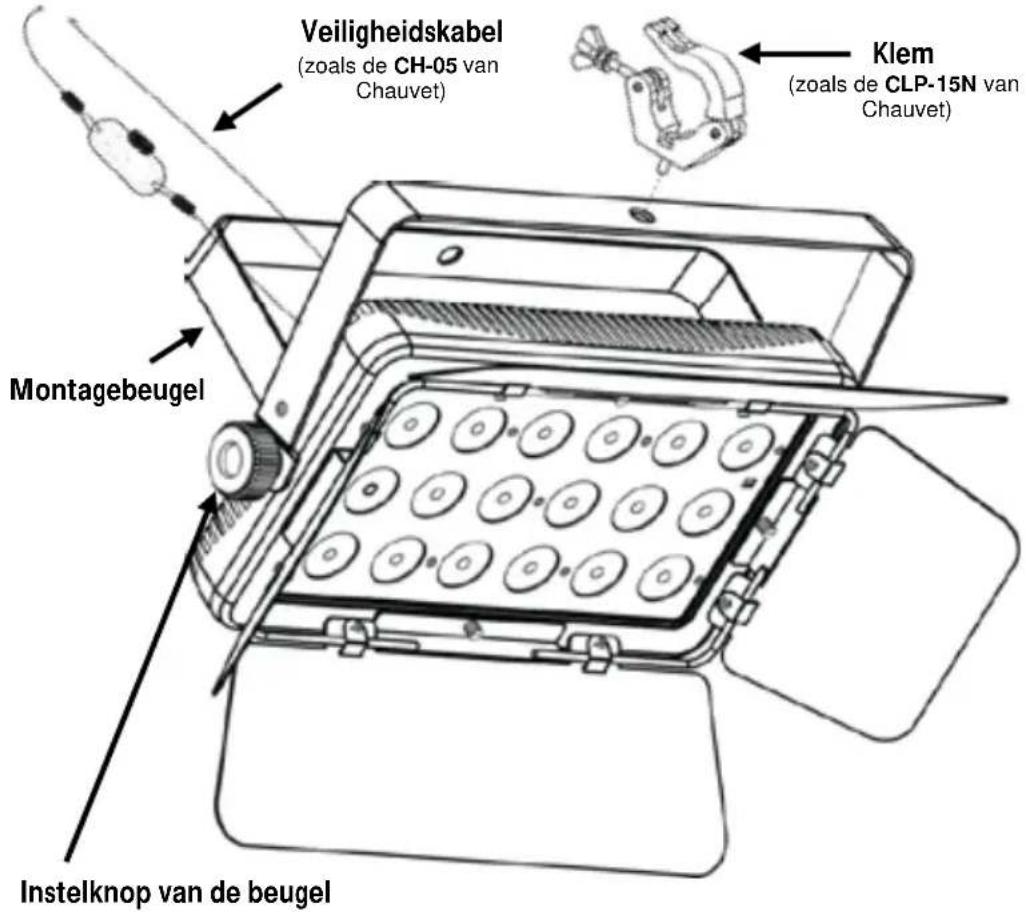

Veiligheidskabel (zoals de CH-05 van Chauvet) Klem (zoals de CLP-15N van Chauvet) Montagebeugel Instelknop van de beugel

Beschrijving bedieningspaneel	Toets	Functie
		Sluit het huidige menu of functie af
		Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
		Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
		Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie

Menu opties

Modus	Programmeerniveaus		Beschrijving
DMX-Modus	3-CH	d 1–512	Selecteert DMX Individueel en DMX startwaarde
	5-CH
	9-CH
	13CH
Statische kleuren	C-- C1–18		Statische kleuren
Automatische programma's	P-- P 1–14		Stelt automatische programma's 1–14
Snelheid	S--	S 1–100	Stelt de snelheid in van het automatische programma
Geluidsactief	Snd		Stelt geluid-actieve stand in
Geluids-gevoeligheid	SenS u 0–100		Stelt de gevoeligheid in van de geluidsmodus
Aangepaste kleurvermenging	U--	r000–255	Aangepaste statische kleurenCombineer rood, groen en blauw
		g000–255
		b000–255
Dimmersnelheid	dIM	OFF	Instellingen dimmersnelheid uit, snel, middelhoog, en langzaam
		dIM1
		dIM2
		dIM3
Temperatuur	teMP		Toont de huidige producttemperatuur
Infrarood modus	SET	On	Schakel de infrarood-modus is voor gebruik van de IRC-6 afstandsbediening
		OFF

DMX- koppeling

De SlimBANK T18 USB USB kan met een DMX-regelaar werken, indien gekoppeld door seriële DMX-verbindingen. Instructies voor het aansluiten en configureren van di product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend ben met DMX, download dan de DMX-primer op www.chauvetlighting.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 500.

Master/slave- verbinding

De SlimBANK T18 USB maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit produc voor DMX-bediening staan in de gebruikershandleiding.

IRC-6 Infrarood Remote Control

De SlimBANK T18 USB is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ Ga voor meer informatie over de IRC-6 of downloadinstructies naar www.chauvetlighting.com.

D-Fi USB- connectiviteit

De SlimBANK T18 USB kan door middel van de D-Fi USB van CHAUVET DJ een draadloze D-Fi zender/ontvanger worden. Stel simpelweg de DIP- schakelaar van het D-Fi zend-/ontvangstkanaal in, plaats het in de USB-poort en stel de DMX-persoonlijkheid en het DMX-adres van het product in. Verdere instructies voor het aansluiten en configureren van dit product voor D-Fi USB- bediening staan in de gebruikershandleiding.

WAARSCHUWING! NIETS anders dan een D-Fi USB in de USB-poort plaatsen. Dit kan het product namelijk beschadigen.

Nadat het is aangesloten zal de D-Fi USB het product overnemen. Bedrade DMX, handmatige DMX-bediening/menuknoppen en IRC zijn niet beschikbaar totdat u de D-Fi USB afkoppelt. De prioriteitsniveaus zijn:

1. D-Fi USB
2. Bedrade DMX
3. IRC-6 afstandsbediening
4. Handmatige digitale display/menuknoppen

DMX-waarden

13CH Kanaal	Functie	Waarde	Percentage/instelling
1	Rood 1	000 Ü 255	0–100%	Zone 1
2	Groen 1	000 Ü 255	0–100%
3	Blauw 1	000 Ü 255	0–100%
4	Rood 2	000 Ü 255	0–100%	Zone 2
5	Groen 2	000 Ü 255	0–100%
6	Blauw 2	000 Ü 255	0–100%
7	Rood 3	000 Ü 255	0–100%	Zone 3
8	Groen 3	000 Ü 255	0–100%
9	Blauw 3	000 Ü 255	0–100%
10	Automatischprogramma's	000 Ü 010	Geen functie
		011 Ü 028	Automatisch programma 1
		029 Ü 045	Automatisch programma 2
		046 Ü 062	Automatisch programma 3
		063 Ü 079	Automatisch programma 4
		080 Ü 096	Automatisch programma 5
		095 Ü 113	Automatisch programma 6
		114 Ü 130	Automatisch programma 7
		131 Ü 147	Automatisch programma 8
		148 Ü 164	Automatisch programma 9
		165 Ü 181	Automatisch programma 10
		182 Ü 198	Automatisch programma 11
		199 Ü 215	Automatisch programma 12
		216 Ü 232	Automatisch programma 13
		233 Ü 250	Automatisch programma 14
		251 Ü 255	Geluidsactieve programma
11	Programma-snelheid(wanneer K 10011–250 is)	000 Ü 255	Lage tot hoge snelheid
	Geluidsgevoelig-heid (wanneer K 10is 251–255 is)	000 Ü 010	Gevoeligheid uit
		011 Ü 255	Lage tot hoge gevoeligheid
12	Dimmer	000 Ü 255	0–100%
13 Stroboscoop		000 Ü 010	Geen functie
		011 Ü 255	Langzaam tot snel-stroboscoop

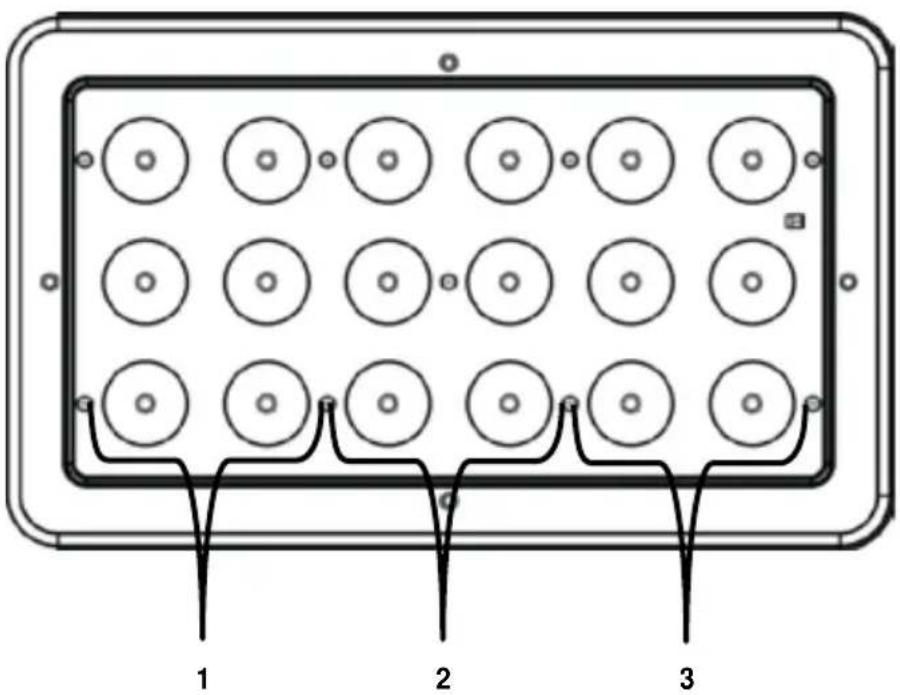

Zones voor DMX-bediening

9-CH	Kanaal	Functie	Waarde	Percentage/instelling
	1	Dimmer	000 Ü 255	0–100%
	2	Rood	000 Ü 255	0–100%
	3	Groen	000 Ü 255	0–100%
	4	Blauw	000 Ü 255	0–100%
	5	Stroboscoop	000 Ü 010	Geen functie
			011 Ü 255	Langzaam tot snel-stroboscoop
	6	Kleurenmacro's en Kleurtemperatuur	000 Ü 010	Geen functie
			011 Ü 030	R: 100% G: 0–100% B: 0
			031 Ü 050	R: 100%-0 G: 100% B: 0
			051 Ü 070	R: 0 G: 100% B: 0–100%
			071 Ü 090	R: 0 G: 100%-0 B: 100%
			091 Ü 110	R: 0–100% G: 0 B: 100%
			111 Ü 130	R: 100% G: 0 B: 100%-0
			131 Ü 150	R: 100% G: 0–100% B: 0–100%
			151 Ü 170	R: 100%-0 G: 100%-0 B: 100%
			171 Ü 200	R: 100% G: 100% B: 100%
			201 Ü 205	Kleurtemperatuur 1
			206 Ü 210	Kleurtemperatuur 2
			211 Ü 215	Kleurtemperatuur 3
			216 Ü 220	Kleurtemperatuur 4
			221 Ü 225	Kleurtemperatuur 5
			226 Ü 230	Kleurtemperatuur 6
			231 Ü 235	Kleurtemperatuur 7
			236 Ü 240	Kleurtemperatuur 8
			241 Ü 245	Kleurtemperatuur 9
			246 Ü 250	Kleurtemperatuur 10
			251 Ü 255	Kleurtemperatuur 11
	7	Automatisch programma's	000 Ü 010	Geen functie
			011 Ü 028	Automatisch programma 1
			029 Ü 045	Automatisch programma 2
			046 Ü 062	Automatisch programma 3
			063 Ü 079	Automatisch programma 4
			080 Ü 096	Automatisch programma 5
			097 Ü 113	Automatisch programma 6
			114 Ü 130	Automatisch programma 7
			131 Ü 147	Automatisch programma 8
			148 Ü 164	Automatisch programma 9
			165 Ü 181	Automatisch programma 10
			182 Ü 198	Automatisch programma 11
			199 Ü 215	Automatisch programma 12
			216 Ü 232	Automatisch programma 13
			233 Ü 250	Automatisch programma 14
			251 Ü 255	Geluidsactieve programma
9-CH (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	8	Programma-snelheid (wanneer K 7 011–250 is)	000 Û 255	Lage tot hoge snelheid
		Geluidsgevoeligheid (wanneer K 7 is 251–255 is)	000 Û 010	Gevoeligheid uit
			011 Û 255	Lage tot hoge gevoeligheid
	9 Dimmersnelheid		000 Û 051	Dimmersnelheid ingesteld vanaf het display
			052 Û 101	Dimmer snelheidsmodus uit
			102 Û 152	Dimmer snelheidsmodus 1 snel
			153 Û 203	Dimmer snelheidsmodus 2 middelhoog
			204 Û 255	Dimmer snelheidsmodus 3 langzaam

5-CH	Kanaal	Functie	Waarde	Percentage/instelling
	1	Dimmer	000 255	0–100%
	2	Rood	000 255	0–100%
	3	Groen	000 255	0–100%
	4	Blauw	000 255	0–100%
	5 Stroboscoop		000 010	Geen functie
			011 255	Langzaam tot snel-stroboscoop

3-CH	Kanaal	Functie	Waarde	Percentage/instelling
	1	Rood	000 Ü 255	0–100%
	2	Groen	000 Ü 255	0–100%
	3	Blauw	000 Ü 255	0–100%
