MANUALE UTENTE SlimBANK T18 USB Chauvet

Informazioni sulla Guida

La Guida Rapida SlimBANK T18 USB contiene informazioni di base sul prodotti quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetlighting.com.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e l'manutenzione.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
- Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
• NON guardare la sorgente luminosa quando l'unità è in funzione.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.
• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.
• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
  • Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
  • Non collegare mai ad un dimmer o ad un reostato.
• Sostituire il fusibile con un altro dello stesso tipo e classe.
• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.
• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.
• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
  • NON aprire l'unità. Non contiene parti riparabili dall'utente.
• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Messico o Benelux contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web www.chauvetlighting.com.

Che cosa è incluso

• SlimBANK T18 USB
• Taglia-luce
  • Cavo di alimentazione

- Scheda di garanzia

- Guida Rapida

Per iniziare

Disimballare SlimBANK T18 USB ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Descrizione del prodotto

SlimBANK T18 USB è un pannello a LED tricolore. Possibilità di dirigere la luce dove richiesto grazie alle alette taglia-luce removibili. Ha integrato la tecnologia a infrarossi, che offre facile controllo dei colori statici e programmi automatici con il telecomando IRC-6 opzionale. La comoda porta D-Fi USB consente il controllo DMX in wireless. I diciotto LED tricolore ad alta potenza, che eliminano praticamente le ombre multicolore, con resa morbida e uniforme, rendono l'unità perfetta per illuminazione frontali.

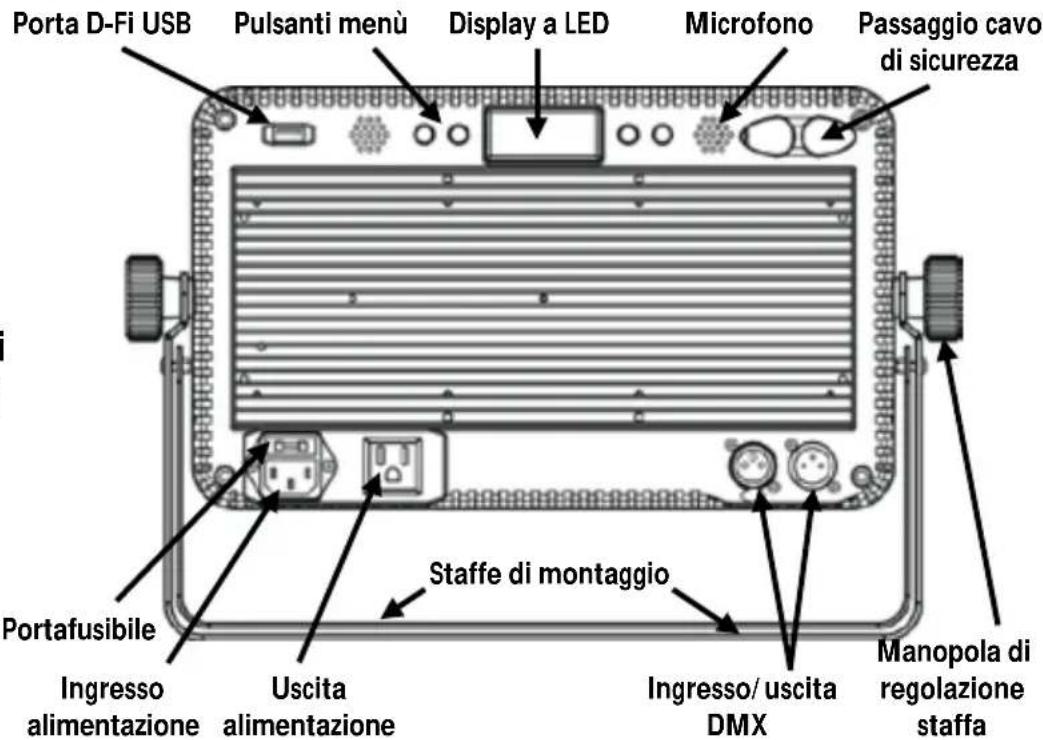

Informazioni generali

Porta D-Fi USB Pulsanti menù Display a LED Microfono Passaggio cavo di sicurezza Portafusibile Ingresso alimentazione Uscita alimentazione Staffe di montaggio Ingresso/ uscita DMX Manopola di regolazione staffa

ATTENZIONE! Nella porta USB collegare SOLO un DFi USB. In caso contrario l'unità potrebbe danneggiarsi.

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Collegamento

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Sostituzione fusibile

Per il numero massimo di unità collegabili in cascata a 120 V oppure a 240 V, fare riferimento al Manuale Utente o alla targhetta collocata sul prodotto.

1. Scollegare l'alimentazione elettrica dall'unità.
2. Inserire la punta di un giravite a testa piatta nella fessura dell'alloggiamento del fusibile.
3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.
4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

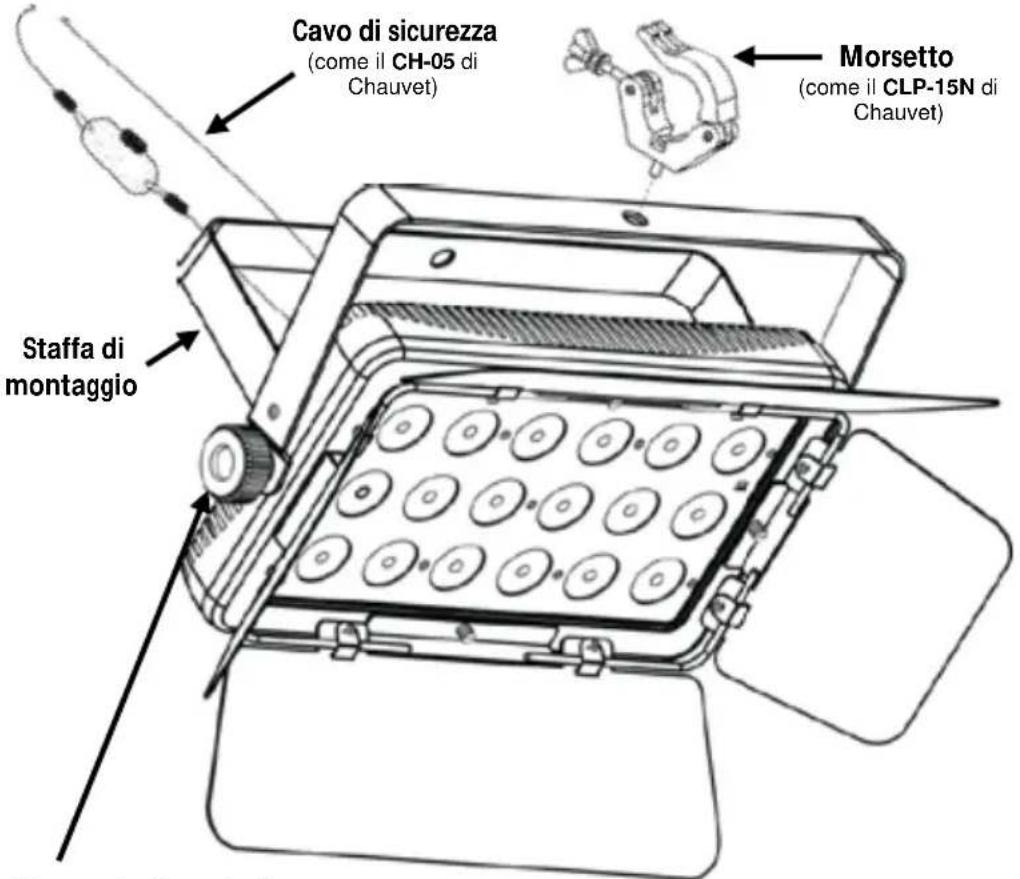

Schema di montaggio

Cavo di sicurezza (come il CH-05 di Chauvet) Morsetto (come il CLP-15N di Chauvet) Staffa di montaggio

Manopola di regolazione

Descrizione del pannello di controllo	Pulsante	Funzione
		Consente di uscire dal menù o dalla funzione corrente
		Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione
		Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione
		Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

Opzioni del Menú

Modalità	Livelli di programmazione		Descrizione
Modalità DMX	3-CH	d 1–512	Seleziona la funzione e il valore iniziale DMX
	5-CH
	9-CH
	13CH
Colori statici	C--	C1–18	Colori statici
Programmi automatici	P-- P 1–14		Imposta programmi automatici 1–14
Velocità	S--	S 1–100	Regola la velocità dei programmi automatici
Attivazione sonora	Snd		Imposta la modalità sonota
Sensibilità sonora	SenS u 0–100		Regola la sensibilità della Modalità sonota
Miscelazione colore personalizzato	U--	r000–255	Colori statici personalizzatiCombinazione di rosso, verde e blu
		g000–255
		b000–255
Velocità dimmer	dIM	OFF	Impostazioni velocità dimmer disattivata, veloce, media e lenta
		dIM1
		dIM2
		dIM3
Temperatura	teMP		Visualizza l’attuale temperatura prodotto
Modalità infrarosso	SET	On	Attiva la Modalità infrarossi per utilizzo telecomando IRC-6
		OFF

Collegamento DMX

Indirizzo iniziale

Collegamento Master/Slave

IRC-6

(Telecomando a infrarossi)

SlimBANK T18 USB può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di quest unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetlighting.com.

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 500.

In modalità Master/Slave, SlimBANK T18 USB il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.

SlimBANK T18 USB è totalmente compatibile con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ. Per maggiori informazioni sul Telecomando a infrarossi, o per scaricarne le relative istruzioni, visitare il sito Web www.chauvetlighting.com.

Connettività D-Fi USB

SlimBANK T18 USB può diventare un ricetrasmettitore wireless D-Fi utilizzando il D-Fi USB di CHAUVET DJ. È sufficiente impostare il DIP switch del canale d ricezione/trasmissione D-Fi dell'unità, collegarla alla porta USB e poi impostare funzione e indirizzo DMX. Le istruzioni complete per il collegamento e la configurazione di questa unità per il funzionamento DFi USB sono contenute nel Manuale Utente.

ATTENZIONE! Nella porta USB collegare SOLO un D-Fi USB. In caso contrario l'unità potrebbe danneggiarsi.

Dopo il collegamento, D-Fi USB prende il controllo del prodotto. DMX cablato, controllo manuale del display / pulsanti del menù ed IRC-6 non saranno disponibili fino a quando D-Fi USB non verrà scollegato. I livelli di priorità sono:

1. D-Fi USB
2. DMX cablato
3. Telecomando IRC-6
4. Display digitale manuale / Pulsanti del menù

Valori DMX

13CH	Canale	Funzione	Valore	Percentuale/Impostazione
	1	Rosso 1	000 Ü 255	0–100%	Zona 1
	2	Verde 1	000 Ü 255	0–100%
	3	Blu 1	000 Ü 255	0–100%
	4	Rosso 2	000 Ü 255	0–100%	Zona 2
	5	Verde 2	000 Ü 255	0–100%
	6	Blu 2	000 Ü 255	0–100%
	7	Rosso 3	000 Ü 255	0–100%	Zona 3
	8	Verde 3	000 Ü 255	0–100%
	9	Blu 3	000 Ü 255	0–100%
	10	Programmi automatici	000 Ü 010	Nessuna funzione
			011 Ü 028	Programma automatico 1
			029 Ü 045	Programma automatico 2
			046 Ü 062	Programma automatico 3
			063 Ü 079	Programma automatico 4
			080 Ü 096	Programma automatico 5
			095 Ü 113	Programma automatico 6
			114 Ü 130	Programma automatico 7
			131 Ü 147	Programma automatico 8
			148 Ü 164	Programma automatico 9
			165 Ü 181	Programma automatico 10
			182 Ü 198	Programma automatico 11
			199 Ü 215	Programma automatico 12
			216 Ü 232	Programma automatico 13
			233 Ü 250	Programma automatico 14
			251 Ü 255	Programma attivazione sonora
	11	Velocità programma (in can. 10 è 011–250)	000 Ü 255	Da lento a veloce
		Sensibilità sonora (in can. 10 è 251–255)	000 Ü 010	Sensibilità disattivazione
			011 Ü 255	Sensibilità minima-massima
	12	Dimmer	000 Ü 255	0–100%
	13 Strobo		000 Ü 010	Nessuna funzione
			011 Ü 255	Stroboscopio, da lento a veloce

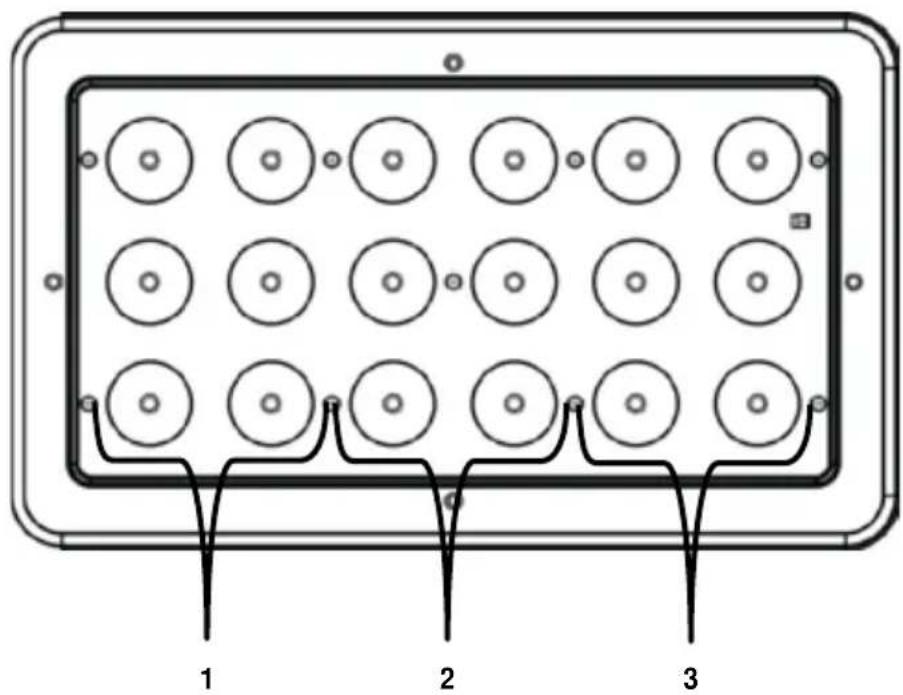

Zone per controllo DMX

9-CH	Canale	Funzione	Valore	Percentuale/Impostazione
	1	Dimmer	000 Ü 255	0–100%
	2	Rosso	000 Ü 255	0–100%
	3	Verde	000 Ü 255	0–100%
	4	Blu	000 Ü 255	0–100%
	5 Strobo		000 Ü 010	Nessuna funzione
			011 Ü 255	Stroboscopio, da lento a veloce
	6	Macro colore e Temperatura di colore	000 Ü 010	Nessuna funzione
			011 Ü 030	R: 100% G: 0–100% B: 0
			031 Ü 050	R: 100%-0 G: 100% B: 0
			051 Ü 070	R: 0 G: 100% B: 0–100%
			071 Ü 090	R: 0 G: 100%-0 B: 100%
			091 Ü 110	R: 0–100% G: 0 B: 100%
			111 Ü 130	R: 100% G: 0 B: 100%-0
			131 Ü 150	R: 100% G: 0–100% B: 0–100%
			151 Ü 170	R: 100%-0 G: 100%-0 B: 100%
			171 Ü 200	R: 100% G: 100% B: 100%
			201 Ü 205	Temperatura di colore 1
			206 Ü 210	Temperatura di colore 2
			211 Ü 215	Temperatura di colore 3
			216 Ü 220	Temperatura di colore 4
			221 Ü 225	Temperatura di colore 5
			226 Ü 230	Temperatura di colore 6
			231 Ü 235	Temperatura di colore 7
			236 Ü 240	Temperatura di colore 8
			241 Ü 245	Temperatura di colore 9
			246 Ü 250	Temperatura di colore 10
			251 Ü 255	Temperatura di colore 11
	7	Programmi automatici	000 Ü 010	Nessuna funzione
			011 Ü 028	Programma automatico 1
			029 Ü 045	Programma automatico 2
			046 Ü 062	Programma automatico 3
			063 Ü 079	Programma automatico 4
			080 Ü 096	Programma automatico 5
			097 Ü 113	Programma automatico 6
			114 Ü 130	Programma automatico 7
			131 Ü 147	Programma automatico 8
			148 Ü 164	Programma automatico 9
			165 Ü 181	Programma automatico 10
			182 Ü 198	Programma automatico 11
			199 Ü 215	Programma automatico 12
			216 Ü 232	Programma automatico 13
			233 Ü 250	Programma automatico 14
			251 Ü 255	Programma attivazione sonora
9-CH (cont.)	Canale	Funzione	Valore	Percentuale/Impostazione
	8	Velocità programma (in can. 10 è 011–250)	000 Ú 255	Da lento a veloce
		Sensibilità sonora (in can. 10 è 251–255)	000 Ú 010	Sensibilità disattivazione
			011 Ú 255	Sensibilità minima-massima
	9 Velocità dimmer		000 Ú 051	Velocità dimmer impostata da display
			052 Ú 101	Modalità dimmer disattivata
			102 Ú 152	Modalità velocità dimmer 1: veloce
			153 Ú 203	Modalità velocità dimmer 2: media
			204 Ú 255	Modalità velocità dimmer 3: lenta

5-CH	Canale	Funzione	Valore	Percentuale/Impostazione
	1	Dimmer	000 Ü 255	0–100%
	2	Rosso	000 Ü 255	0–100%
	3	Verde	000 Ü 255	0–100%
	4	Blu	000 Ü 255	0–100%
	5 Strobo		000 Ü 010	Nessuna funzione
			011 Ü 255	Stroboscopio, da lento a veloce

3-CH	Canale	Funzione	Valore	Percentuale/Impostazione
	1	Rosso	000 255	0–100%
	2	Verde	000 255	0–100%
	3	Blu	000 255	0–100%
