MANUALE UTENTE Rotosphere HP Chauvet
Informazioni sulla Guida
La Guida Rapida Rotosphere HP contiene informazioni di base sul prodotto quali montaggio, opzioni menu e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal site www.chauvetdj.com.
Esclusione di responsabilità
Le informazioni e le specifiche contente in questa guida possono essere modificare alla preavviso.
GARANZIA LIMITATA
PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETII VISITARE IL NOSTRO SITO WEB.
Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.
Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.
Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio site Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto quello forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. É comunque possibile averre altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, e pubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.
Note di Sicurezza
Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.
- Collegare esta unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
- Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
- NON guardare la sorgente luminosa quando l'unità è in funzione.
- Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
- Non scollegare mai esta appearechiatura dall'alimentazione elettrica tirando il cavo.
- Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
- NON collocare materiale inflammabile vicino all'unità quando è in funzione.
- NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.
La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il Campo specificato sull'etichetta o sul pannello posteriore.
- Questa apparecchiatura delve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
- Assicurarsi che nessuna aperture di ventilazione dell'unità sua ostruita.
Non collegare mai ad un dimmer o ad un reostato.
- Sostituire il fusibile con un altro dello stesso tipo e classe.
- Non trasportare mai il prodotto tenendolo per il cavo di alimentazione.
Massima temperatura ambiente ammessa: 40^ (104 F). Nonutilizzato l'unità a temperature superiore.
- In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
- NON aprire l'unità. Non contiene parti riparabili dall'utente.
Per evitare un consumo inutile ed augmentare la durata, durante i periodi di non utilizzo disconnettere completeness il prodotto dall'alimentazione con l'interrottore o scollegando il cavo.
Contatti
Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.
Che casa è incluso
- Rotosphere HP
Guida Rapida - Cavo di alimentazione
Per iniziare
Disimballare Rotosphere HP ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appeare danneggiato, farlo immediamente presente al trasportatore e non a Chauvet.
Alimentazione CA
Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100-240 V CA, 50/60 Hz.
Per evitarne l'ecessiva usura e migliorarne la durata nel tempo, scollegare l'unità alla presa elettrica o disattivare l'alimentazionetramite l'apposto interrottore, se inutilizzata per lunghi periodi.
Collegamento
E possibile collegare fino a 8 unità Rotosphere HP a 120 V o 13 unità a 230 V. Non superare mai quello numero. I cavi di collegamento possono essere acquistati separatamente.
Sostituzione fusibile
- Scollegare l'alimentazione elettrica dall'unità.
- Inserire la punta di un giravite a testa piatta nella fessura ell'alloggiamo del fusibile.
- Rimuovere dall'alloggiamento il cappellotto di sicurezza.
- Rimuovere il fusabile bruciato alla clip sulla parte anterio del cappellotto di sicurezza e sostituirlo con uno identico.
- Reinserire il portafusabile e ricollegare l'alimentazione elettrica.
Montaggio
Prima di montare l'unità, leggere le Note di Sicurezza.

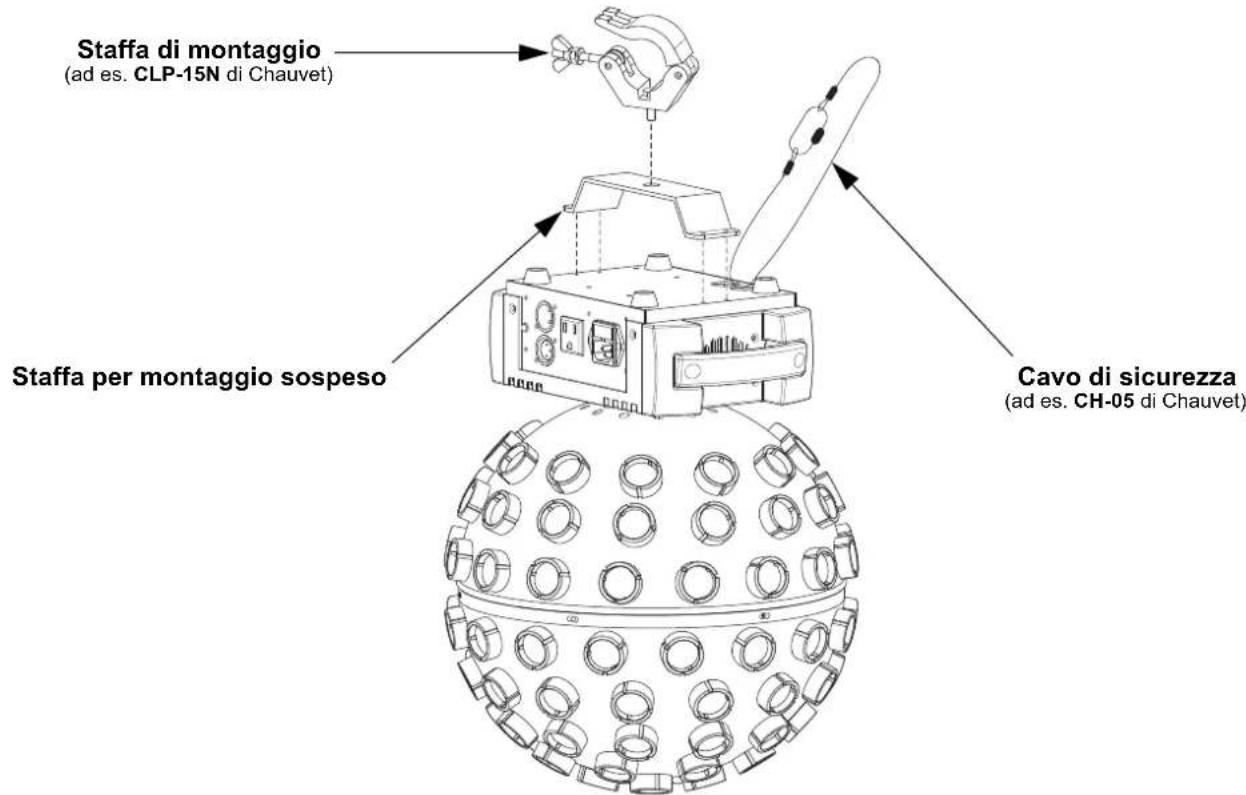

Schema di montaggio
Descrizione del pannello di controllo
| Pulsante Funzione | |
| <MENU> Consente di uscire dal menù o alla funzione corrente | |
| <UP> Consente di spostarsi versuso l'alto nell'élenco menù e di augmentare il valore numerico all'interno di una funzione | |
| <DOWN> Consente di spostarsi versuso il basso nell'élenco menù e di diminuire il valore numerico all'interno di una funzione | |
| <ENTER> Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata |
Mappa menu
Fare riferimento alla pagina del prodotto Rotosphere HP su www.chauvetdj.com per la mappa dei menu più recente.
| Modalità Livelli di programmazione Descrizione | ||||
| Modalità DMX | 3Ch | alità DMXA00da5dl2 | Modalità DMX 3 canali | |
| 12Ch ModaIàDMX 28 canali | ||||
| 28Ch ModaIàDMX 28 canali | ||||
| Programmi | P-- | P 1-5 Programmi automatici | ||
| Velocità S- S001-100 Velocità del programma per P 1-5 | ||||
| Motore Mot M000-100 Velocità motore per programmi e colori statici | ||||
| Colori statici | C- C001-015 | Colori statici | ||
| Sonora | Snd | bo | Programma attivati suono, blackout senza suono | |
| SLoU Programma | attivati suono, lentro senza suono | |||
| Sensibilità | SEnS | u001-100 | Regola la sensibilità della Modalità sonora | |
| Mixaggio colori personalizzati | U-- | r000-255 | Colori statici personalizzati Combinazione di rosso, verde, blu, bianco, ciano, magenta, giallo e arancione | |
| G000-255 | ||||
| b000-255 | ||||
| U000-255 | ||||
| C000-255 | ||||
| M000-255 | ||||
| y000-255 | ||||
| o000-255 | ||||
| S000-100 | Tasso di stroboscopia | |||
| DI- | DI-L | Ruota a sinistra | ||
| DI-R | Ruota a destra | |||
| M000-100 Velocità motore | ||||
| Modalità infrarossi | SEt | on | Attivazione/disattivazione infrarossi | |
| oFF | ||||
Collegamento DMX
Rotosphere HP può funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di但这a unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.
Indirizzo iniziale
Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiornente raccomandato è 485.
Collegamento Master/Slave
In modalità Master/Slave, Rotosphere HP utilizes il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di但这a unità per il funzionamento Master/Slave sono contente nel Manuale Utente.
IRC-6 (Telecomando a infrarossi)
Rotosphere HP è totalmente compatible con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ. Per maggiori informazioni sul Telecomando a infrarossi, o per scaricarme le relative istruzioni, visitare il site Web www.chauvetdj.com.
Valori DMX
28Ch
| Canale | Funzione | Valore | Percentuale/Impostazione |
| 1 | Rosso 1 | 000 ⇌ 255 | 0-100% |
| 2 | Verde 1 | 000 ⇌ 255 | 0-100% |
| 3 | Blu 1 | 000 ⇌ 255 | 0-100% |
| 4 | Bianco 1 | 000 ⇌ 255 | 0-100% |
| 5 | Ciano 1 | 000 ⇌ 255 | 0-100% |
| 6 | Magenta 1 | 000 ⇌ 255 | 0-100% |
| 7 | Giallo 1 | 000 ⇌ 255 | 0-100% |
| 8 | Arancione 1 | 000 ⇌ 255 | 0-100% |
| 9 | Rosso 2 | 000 ⇌ 255 | 0-100% |
| 10 | Verde 2 | 000 ⇌ 255 | 0-100% |
| 11 | Blu 2 | 000 ⇌ 255 | 0-100% |
| 12 | Bianco 2 | 000 ⇌ 255 | 0-100% |
| 13 | Ciano 2 | 000 ⇌ 255 | 0-100% |
| 14 | Magenta 2 | 000 ⇌ 255 | 0-100% |
| 15 | Giallo 2 | 000 ⇌ 255 | 0-100% |
| 16 | Arancione 2 | 000 ⇌ 255 | 0-100% |
| 17 | Rosso 3 | 000 ⇌ 255 | 0-100% |
| 18 | Verde 3 | 000 ⇌ 255 | 0-100% |
| 19 | Blu 3 | 000 ⇌ 255 | 0-100% |
| 20 | Bianco 3 | 000 ⇌ 255 | 0-100% |
| 21 | Ciano 3 | 000 ⇌ 255 | 0-100% |
| 22 | Magenta 3 | 000 ⇌ 255 | 0-100% |
| 23 | Giallo 3 | 000 ⇌ 255 | 0-100% |
| 24 | Arancione 3 | 000 ⇌ 255 | 0-100% |
| 25 | Strobo | 000 | Nessuna funzione |
| 001 ⇌ 255 | Stroboscopio, da lento a veloce | ||
| 26 | Programma | 000 | Nessuna funzione |
| 001 ⇌ 250 | Programma automatico | ||
| 251 ⇌ 255 | Programma attivati suono | ||
| 27 | Velocità del programma(in Can. 26 è 001 ⇌ 250) | 000 ⇌ 255 | Velocità del programma automatico, da lento a veloce |
| Sensibilità sonora(in Can. 26 è 251 ⇌ 255) | 000 ⇌ 255 | Sensibilità sonora, da basso ad alto | |
| 28 | Velocità motore | 000 ⇌ 255 | Velocità rotazione del motore, da lento a veloce |
12Ch
| Canale | Funzione | Valore | Percentuale/Impostazione |
| 1 Progammà | 000 Nennuna funzione | ||
| 001 ⇌ 250 | Programma automatico | ||
| 251 ⇌ 255 | Programma attivati suono | ||
| 2 | Velocità del programma(in Can. 1 è 001 ⇌ 250) | 000 ⇌ 255 | Velocità del programma automatico, da lento a veloce |
| Sensibilità sonora(in Can. 1 è 251 ⇌ 255) | 000 ⇌ 255 | Sensibilità sonora, da basso ad alto | |
| 3 Rosso 000 ⇌ 255 0–100% | |||
| 4 Verde 000 ⇌ 255 0–100% | |||
| 5 Blu 000 ⇌ 255 0–100% | |||
| 6 | Bianco | 000 ⇌ 255 | 0–100% |
| 7 Ciano 000 ⇌ 255 0–100% | |||
| 8 Magenta 000 ⇌ 255 0–100% | |||
| 9 Giallo 000 ⇌ 255 0–100% | |||
| 10 | Arancione | 000 ⇌ 255 | 0–100% |
| 11 | Strobo | 000 ⇌ 005 | Nessuna funzione |
| 006 ⇌ 255 | Stroboscopio, da lento a veloce | ||
| 12 | Velocità motore | 000 ⇌ 255 | Velocità rotazione del motore, da lento a veloce |
3Ch
| Canale | Funzione | Valore | Percentuale/Impostazione |
| 1 Progammà | 000 Nessuna funzione | ||
| 001 ⇌ 250 | Programma automatico | ||
| 251 ⇌ 255 | Programma attivati suono | ||
| 2 | Velocità del programma(in Can. 1 è 001 ⇌ 250) | 000 ⇌ 255 | Velocità del programma automatico, da lento a veloce |
| Sensibilità sonora(in Can. 1 è 251 ⇌ 255) | 000 ⇌ 255 | Sensibilità sonora, da basso ad alto | |
| 3 | Velocità motore | 000 ⇌ 255 | Velocità rotazione del motore, da lento a veloce |
