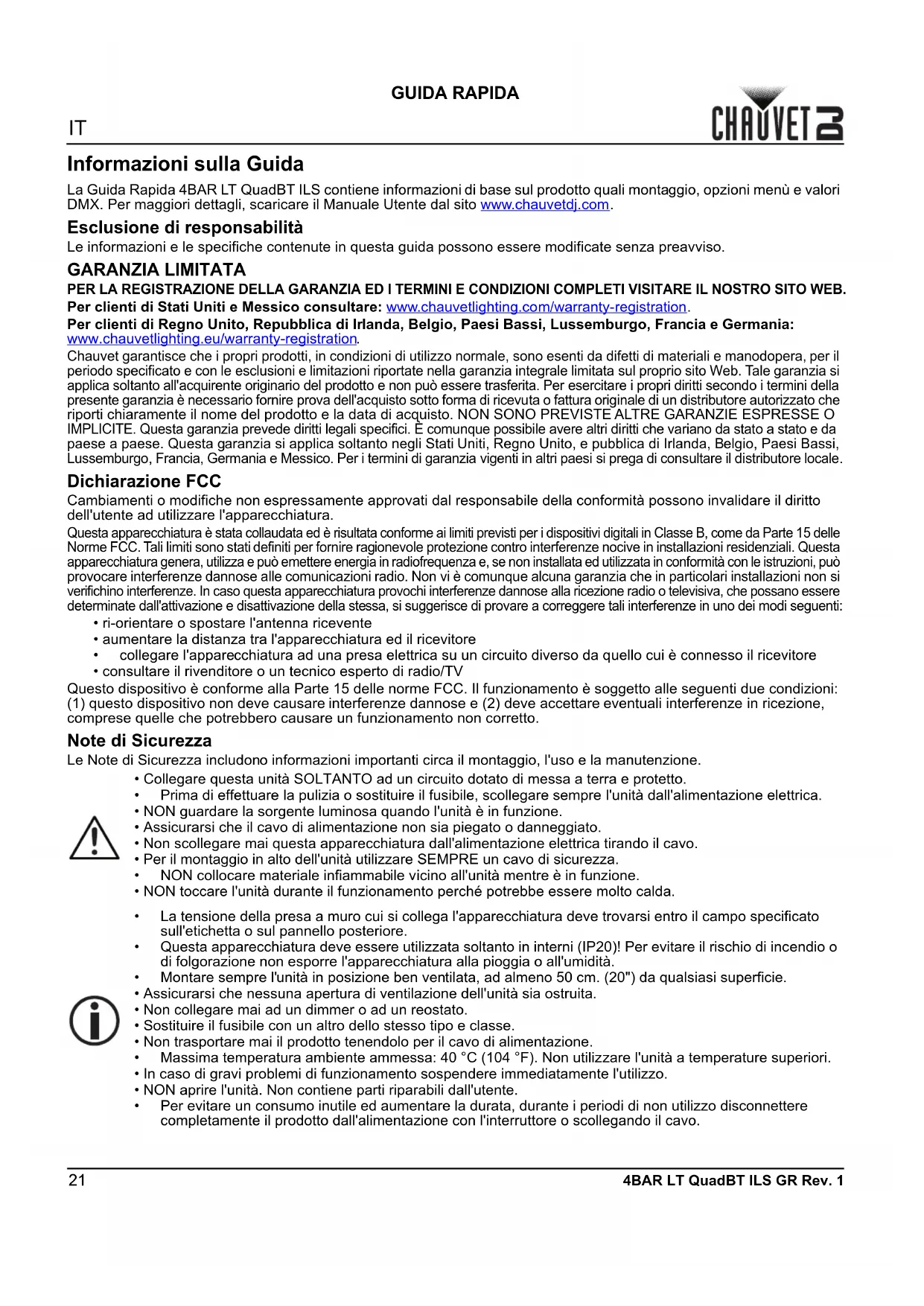

Informazioni sulla Guida

La Guida Rapida 4BAR LT QuadBT ILS contiene informazioni di base sul prodotto quali montaggio, opzioni menu e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal site www.chauvetdj.com.

Esclusione di responsabilità

Le informazioni e le specifiche contente in questa guida possono essere modificare alla preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI CONDIZIONI COMPLETIS VISITARE IL NOSTRO SITO WEB.

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio site Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non vuo esseretrasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto molto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia preve de diritti legali specifici. E comunique possibile ave other diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, e pubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in other paesi si prega di consultrare il distributore locale.

Dichiarazione FCC

Cambiamenti o modifiche non espressamente approvati dal responsabile della conformità possono invalidate il diritto dell'utente ad utilizzato l'apparecchiatura.

Questa apparecchiatura è stata collaudata ed è risultata conforme ai limiti previsti per i dispositivi digitali in Classe B, come da Parte 15 delle Norme FCC. Tali limiti sono stati definiti per fornire ragionevole protezione contro interferenze nocive in installazioni residenziali. Questa apparecchiatura genera, utilizes e può emettere energia in radiofrequenza e, se non installata ed utilizzata in conformità con le istruzioni, cui provocare interferenze dannone alle comunicazioni radio. Non vi è comunque alcuna garanzia che in particolari installazioni non si verificchio interferenze. In caso della apparecchiatura provochi interferenze dannone alla ricezione radio o teilevisiva, che possano essere determinate dall'attivazione e disattivazione della stessa, si suggerisce di provare a correggere tali interferenze in uno dei modi seguenti:

• ri-orientare o spostare l'antenna ricevente
• augmentare la distanza tra l'apparecchiatura ed il ricevitore
  collegare l'apparecchiatura ad una presa elettrica su un circuito diverso da quello cui è connesso il ricevitore
• consultare il rivenditore o un tecnico esperto di radio/TV

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetti alle seguenti due condizioni: (1) quello dispositivo non deve causare interferenze dannone e (2) deve accettare eventuali interferenze in ricezione, compreseQL che potrebbero causare un funzionamento non corretto.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Collegare esta unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
• NON guardare la sorgente luminosa quando l'unità è in funzione.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai esta appearechiatura dall'alimentazione elettrica tirando il cavo.
  Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
• NON collocare materiale inflammabile vicino all'unità perché è in funzione.
• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il Campo specificato sull'etichetta o sul pannello posteriore.
- Questa apparecchiatura delve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

• Assicurarsi che nessuna aperture di ventilazione dell'unità sua ostruita.
  Non collegare mai ad un dimmer o ad un reostato.
• Sostituire il fusibile con un altro dello stesso tipo e classe.
• Non trasportare mai il prodotto tenendolo per il cavo di alimentazione.
  Massima temperatura ambiente ammessa: 40^ (104°F). Nonutilizzato l'unità a temperature superiore.
• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
• NON aprire l'unità. Non contiene parti riparabili dall'utente.
• Per evitare un consumo inutilie ed augmentare la durata, durante i periodi di non utilizzo disconnettere completeness il prodotto dall'alimentazione con l'interrottore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di quello GR.

Checosae incluso

4BAR LT QuadBT ILS

Borsa da transporte

• S t a f f a L

Cavo di alimentazione

• Interruttore a pedale

Guida Rapida

Trepieede

Per iniziare

Disimballare 4BAR LT QuadBT ILS ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appeare danneggiato, farlo immediamente presente al trasportatore e non a Chauvet.

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100-240 V CA, 50/60 Hz.

Per evitarne l'ecccessiva usura e migliorarne la durata nel tempo, scollegare l'unità alla presa elettrica o disattivare l'alimentazione tramite l'apposto interrottore, se inutilizzata per lunghi periodi.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Inserire la punta di un giravite a testa piatta nella fessura ell'alloggiamo del fusibile.
3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.
4. Rimuovere il fusibile bruciato alla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

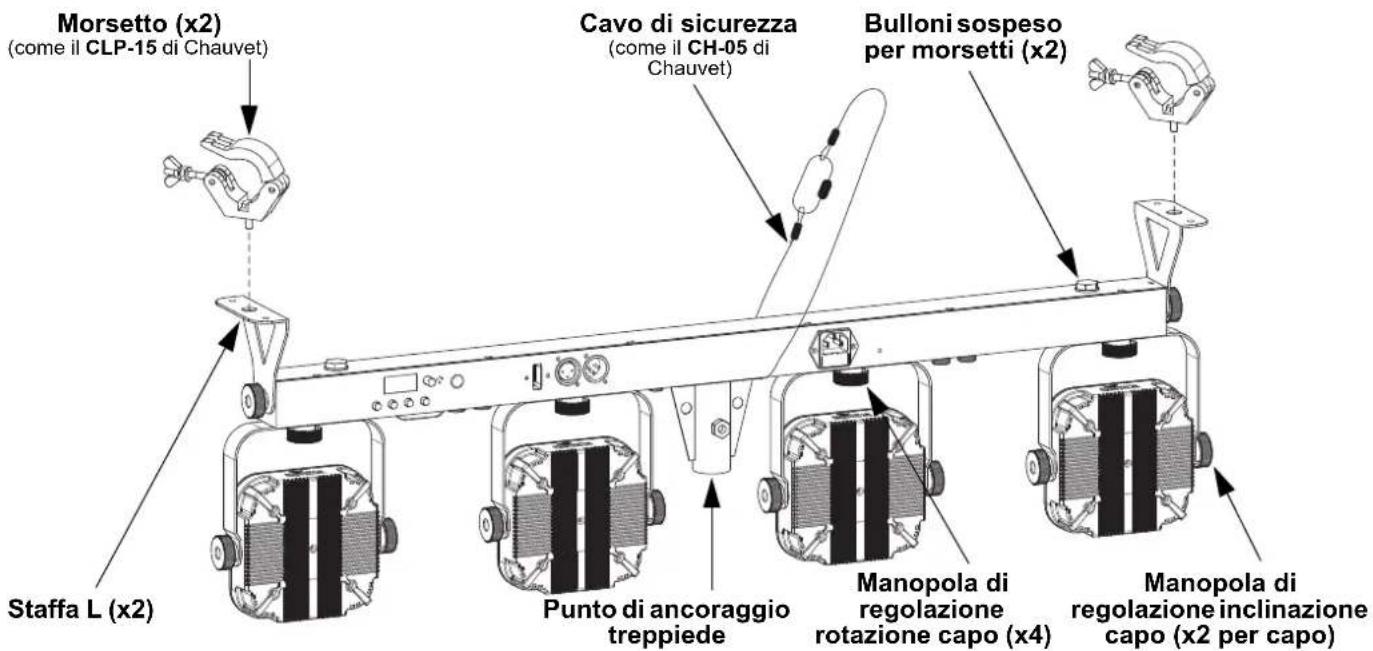

Schema di montaggio

Descrizione del pannello di controllo

Pulsante Funzione

<MENU> Consente di uscire dal menu o alla funzione corrente

<UP> Consente di spostarsi verso l'alto nell'élenco menu e di augmentare il valore numerico all'interno di una funzione

<DOWN> Consente di spostarsi verso il basso nell'élenco menu e di diminuire il valore numerico all'interno di una funzione

<ENTER> Consente di attivare il menu visualizzato o impostare il valore selezionato nella funzione selezionata

Mappa menu

Fare riferimento alla pagina del prodotto 4BAR LT QuadBT ILS su www.chauvetdj.com per la mappa dei menu più recente.

Modalità Livelli di programmazione Descrizione
Modalità DMX	4Ch	DMX 600-509		Modalità DMX 4 canali
	6Ch Modalità DMX 19 canali
	19Ch Modalità DMX 19 canali
Modalità ILS	iLS iLS1-4 Imposta la modalità ILS
Colori statici	C-- C 1-15 Colori statici
Programmi	P--	P 1-8 Programmi automatici
Velocità	S--	S. 1-100		Velocità programma per P 1-8
Dimmer	d--	L. 1-255		Dimmer
Sonora	Snd	Snd1-8		Programma attivati suono
Sensibilità	SEnS	u 0-100		Regola la sensibilità della Modalità sonora
Mixaggio colori personalizzati	u--	r. 0-255		Colori statici personalizzati
		G. 0-255		Combinazione di rosso, verde, blu e amber
		b. 0-255
		A. 0-255
		S. 0-100		Tasso di stroboscopia
Modalità Bluetooth*	bLE	-----		Modalità di controllo Bluetooth, visualità l'identificativoBluetooth
Modalità di controlledlo	SET	ir	on	Attivazione/disattivazione infrarossi
			oFF
		out	SLAV	Abilita Master/Slave con prodotti non-BT
			dMX	Abilita Master/Slave con altri prodotti BT

*Il marchio ed i logo Bluetooth® sono marchi registrati di Bluetooth SIG, Inc. L'eventuale utilizzo di tali marchi da parte di Chauvet & Sons, LLC è soggetto a licenza. Altri marchi e nomi commerciali sono di pertinenza dei rispetti titolari.

Collegamento DMX

4BAR LT QuadBT ILS più funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiornente raccomandato è 494.

Collegamento Master/Slave

In modalità Master/Slave, 4BAR LT QuadBT ILS utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di但这a unità per il funzionamento Master/Slave sono continue nel Manuale Utente.

Collegamento ILS

4BAR LT QuadBT ILS uses a collegamento data DMX e l'USB D-Fi per la connessione wireless al systema ecologico Integrated Lighting System (ILS) (in attesa di brevetto). Per maggiori informazioni sulla configurazione di 4BAR LT QuadBT ILS in modalità ILS,fare riferimento al Manuale d'uso disponibile su www.chauvetdj.com.

IRC-6 (Telecomando a infrarossi)

4BAR LT QuadBT ILS è totalmente compatible con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ. Per maggiori informazioni sul Telecomando a infrarossi, o per scaricarne le relative istruzioni, visitare il site Web www.chauvetdj.com.

Controllo Bluetooth

4BAR LT QuadBT ILS poo funzionare con l'applicazione BTAir su connessione Bluetooth. Per maggiori informazioni sull'utilizzo dell'applicazione BTAir, scaricare il relativo manuale dal site Web www.chauvetdj.com.

Connettivita D-Fi USB

4BAR LT QuadBT ILS cui diventare un ricetrasmettatore wireless D-Fi utilizzando il D-Fi USB di CHAUVET DJ. è sufficiente impostare il DIP switch del canale di ricerca/ trasmissione dell'unità, collegarla alla porta USB e poi impostare funzione e indirizzo DMX. Le istruzioni complete per il collegamento e la configurazione di但这a unità per il funzionamento D-Fi USB sono continue nel Manuale Utente.

ATTENZIONE! Nella porta USB collegare SOLO un D-Fi USB. In caso contrario l'unità potrebbe danneggiarsi.

Dopo il collegamento, D-Fi USB prende il controllo del prodotto. DMX cablato, controllo manuale del display / pulsanti del menu ed IRC-6 non saranno disponibili fino a quando D-Fi USB non verrà scollegato. I livelli di priorità sono:

1. D-Fi USB
2. DMX cablato
3. Telekomando IRC-6
4. Display digitale manuale / Pulsanti del menu

Funzionamento dell'Interruttore a pedale

Pedale	Azione	Funzione	Pedale	Azione	Funzione
Sinistra	Per attivare battere leggermente sul pedale, poi battere leggermente per spostarsi sulla funizione desiderata	Bianca	Sinistra venezent.	Premere per navigare (cont.)	Programma istantaneo
		Rosso Programma di dissolvent.
		Verde	Destraenza	Premere Oscuramento
		Blu Tieni premuto Dissolverenza
		Ambra	Entrambi	Premere Modaliità sonora
		10 colori statici preimpostati		Tieni premuto Strobo

Valori DMX 19Ch

Canale	Funzione	Valore	Percentuale/Impostazione
1 Programmi automatici	Stroboscopio (in Can. 1 è 000\Leftrightarrow 009)	000\Leftrightarrow 009	Nessuna funzione
		010\Leftrightarrow 029	Programma automatico 1
		030\Leftrightarrow 049	Programma automatico 2
		050\Leftrightarrow 069	Programma automatico 3
		070\Leftrightarrow 089	Programma automatico 4
		090\Leftrightarrow 109	Programma automatico 5
		110\Leftrightarrow 129	Programma automatico 6
		130\Leftrightarrow 149	Programma automatico 7
		150\Leftrightarrow 169	Programma automatico 8
		170\Leftrightarrow 189	Programma automatico 9
		190\Leftrightarrow 209	Programma automatico 10
		210\Leftrightarrow 229	Programma automatico 11
		230\Leftrightarrow 249	Programma automatico 12
		250\Leftrightarrow 255	Programma attività sonora
2	Dimmer	000\Leftrightarrow 255	0-100%
3	Striboscopio (in Can. 1 è 000\Leftrightarrow 009)	000\Leftrightarrow 009	Nessuna funzione
		010\Leftrightarrow 255	Stroboscopio, da lento a veloce
	Velocità programma (in Can. 1 è 010\Leftrightarrow 249)	000\Leftrightarrow 255	Velocità programma, da lento a veloce
	Sensibilità sonora (in Can. 1 è 250\Leftrightarrow 255)	000\Leftrightarrow 010	Sensibilità sonora disattivata
		011\Leftrightarrow 255	Sensibilità sonora, da basso ad alto
4	Rosso 1	000\Leftrightarrow 255	0-100%
5	Verde 1	000\Leftrightarrow 255	0-100%
6	Blu 1	000 ⇌ 255	0–100%
7	Ambra 1	000 ⇌ 255	0–100%
8	Rosso 2	000 ⇌ 255	0–100%
9	Verde 2	000 ⇌ 255	0–100%
10	Blu 2	000 ⇌ 255	0–100%
11	Ambra 2	000 ⇌ 255	0–100%
12	Rosso 3	000 ⇌ 255	0–100%
13	Verde 3	000 ⇌ 255	0–100%
14	Blu 3	000 ⇌ 255	0–100%
15	Ambra 3	000 ⇌ 255	0–100%
16	Rosso 4	000 ⇌ 255	0–100%
17	Verde 4	000 ⇌ 255	0–100%
18	Blu 4	000 ⇌ 255	0–100%
19	Ambra 4	000 ⇌ 255	0–100%

6Ch

Canale	Funzione	Valore	Percentuale/Impostazione
1	Rosso	000 ⇌ 255	0-100%
2	Verde	000 ⇌ 255	0-100%
3	Blu	000 ⇌ 255	0-100%
4	Ambra	000 ⇌ 255	0-100%
5	Dimmer	000 ⇌ 255	0-100%
6 Stroboscopio		000 ⇌ 015	Nessuna funzione
		016 ⇌ 255	Stroboscopio, da lento a veloce

4Ch

Canale	Funzione	Valore	Percentuale/Impostazione
1	Rosso	000 ⇌ 255	0–100%
2	Verde	000 ⇌ 255	0–100%
3	Blu	000 ⇌ 255	0–100%
4	Ambra	000 ⇌ 255	0–100%
