Produkttyp	LED-Lichtleiste für DJ
Marke	Chauvet
Modell	4BAR LT QuadBT ILS
Kategorie	DJ-Ausrüstung
Stromversorgung	100-240 VAC, 50/60 Hz (universal)
Lichtquellen	4 Quad-LED RGB+Amber
Steuerungsmodi	DMX (4, 6, 19 Kanäle), ILS, Bluetooth, Infrarot (IRC-6), Master/Slave, Standalone
DMX-Protokoll	Ja (XLR 3-polig)
Drahtlose Konnektivität	Bluetooth (BTAir) und D-Fi USB (2,4 GHz)
Integrierte Funktionen	Automatikprogramme (12), Soundaktivierung, statische Farben (15), Stroboskop, Dimmen
Schutzart	IP20 (nur Innenbereich)
Max. Umgebungstemperatur	40 °C
Mindestabstand zu Oberflächen	50 cm
Im Lieferumfang enthaltenes Zubehör	Transporttasche, L-Halterungen, Netzkabel, Steuerpedal
Kompatibilität	IRC-6, D-Fi USB, BTAir-App
Montage	Auf Stativ oder hängend (Sicherungsseil erforderlich)
Wartung	Vor Reinigung abziehen; Sicherung durch gleichen Typ ersetzen
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile (nicht öffnen)
Garantie	Eingeschränkt, siehe Website für Bedingungen

Häufig gestellte Fragen - 4BAR LT QuadBT ILS Chauvet

Wie schließe ich den 4BAR LT QuadBT ILS im DMX-Modus an?

Schließen Sie ein DMX-Kabel (XLR 3-polig) von Ihrem Controller an den DMX-Eingang des Geräts an. Stellen Sie die DMX-Startadresse im Menü DMX (4Ch, 6Ch oder 19Ch) ein. Stellen Sie sicher, dass der Abschlusswiderstand ggf. vorhanden ist.

Wie verwende ich die Bluetooth-Steuerung mit der BTAir-App?

Aktivieren Sie den Bluetooth-Modus im Menü (bLE). Öffnen Sie die BTAir-App auf Ihrem Smartphone, suchen Sie die auf dem Gerätebildschirm angezeigte Bluetooth-ID und verbinden Sie sich. Dann können Sie die Funktionen fernsteuern.

Wie aktiviere ich den Master/Slave-Modus?

Konfigurieren Sie ein Gerät als Master, indem Sie das Menü SET auf oUT stellen, dann wählen Sie je nach Kompatibilität DMX oder SLAV. Die Slaves müssen auf SLAV eingestellt und per DMX-Kabel verbunden sein. Der Master steuert die Slaves.

Wie verwende ich das mitgelieferte Pedal?

Schließen Sie das Pedal an den dafür vorgesehenen Eingang an. Die linke und rechte Taste ermöglichen die Auswahl vordefinierter Farben und Programme (Weiß, Rot, Grün, Blau, Amber usw.). Drücken Sie lange, um den Stroboskop zu aktivieren. Siehe Handbuch für Kombinationen.

Wie stelle ich die Empfindlichkeit des Sound-aktivierten Modus ein?

Wählen Sie im Menü SEnS und passen Sie den Wert mit den Tasten UP/DOWN von 0 bis 100 an. Ein höherer Wert macht das Gerät empfindlicher für leise Geräusche.

Welche DMX-Modi sind verfügbar?

Der 4BAR LT QuadBT ILS bietet drei DMX-Modi: 4 Kanäle (RGB+Amber-Steuerung), 6 Kanäle (RGB+Amber, Dimmen, Stroboskop) und 19 Kanäle (individuelle Steuerung jeder LED plus Programme, Dimmen, Stroboskop und Soundempfindlichkeit).

Wie tausche ich die Sicherung aus?

Trennen Sie das Gerät vom Netz. Verwenden Sie einen flachen Schraubendreher, um die Kappe des Sicherungshalters anzuheben. Entfernen Sie die durchgebrannte Sicherung und ersetzen Sie sie durch eine Sicherung desselben Typs und derselben Stromstärke (auf dem Gerät angegeben). Setzen Sie die Kappe wieder auf.

Wie verwende ich die IRC-6-Fernbedienung?

Stellen Sie sicher, dass Infrarot im Menü aktiviert ist (ir auf on). Richten Sie die IRC-6-Fernbedienung auf den IR-Sensor des Geräts, um Farben zu ändern, Programme zu aktivieren usw. Laden Sie das Handbuch der IRC-6 auf chauvetdj.com herunter.

Was tun, wenn das Gerät nicht mehr reagiert?

Überprüfen Sie die Stromversorgung und das DMX-Kabel (falls verwendet). Versuchen Sie, das Gerät aus- und wieder einzustecken. Wenn das Problem weiterhin besteht, wenden Sie sich an den Chauvet-Support. Versuchen Sie nicht, das Gerät zu öffnen, da es keine reparierbaren Teile enthält.

Kann das Gerät auf dem Boden oder in der Höhe befestigt werden?

Ja, das Gerät kann auf einem Stativ montiert oder aufgehängt werden. Verwenden Sie die mitgelieferten L-Halterungen und ein Sicherungsseil für jede Höhenmontage. Halten Sie einen Mindestabstand von 50 cm zu angrenzenden Oberflächen ein und überschreiten Sie 40 °C nicht.

BEDIENUNGSANLEITUNG 4BAR LT QuadBT ILS Chauvet

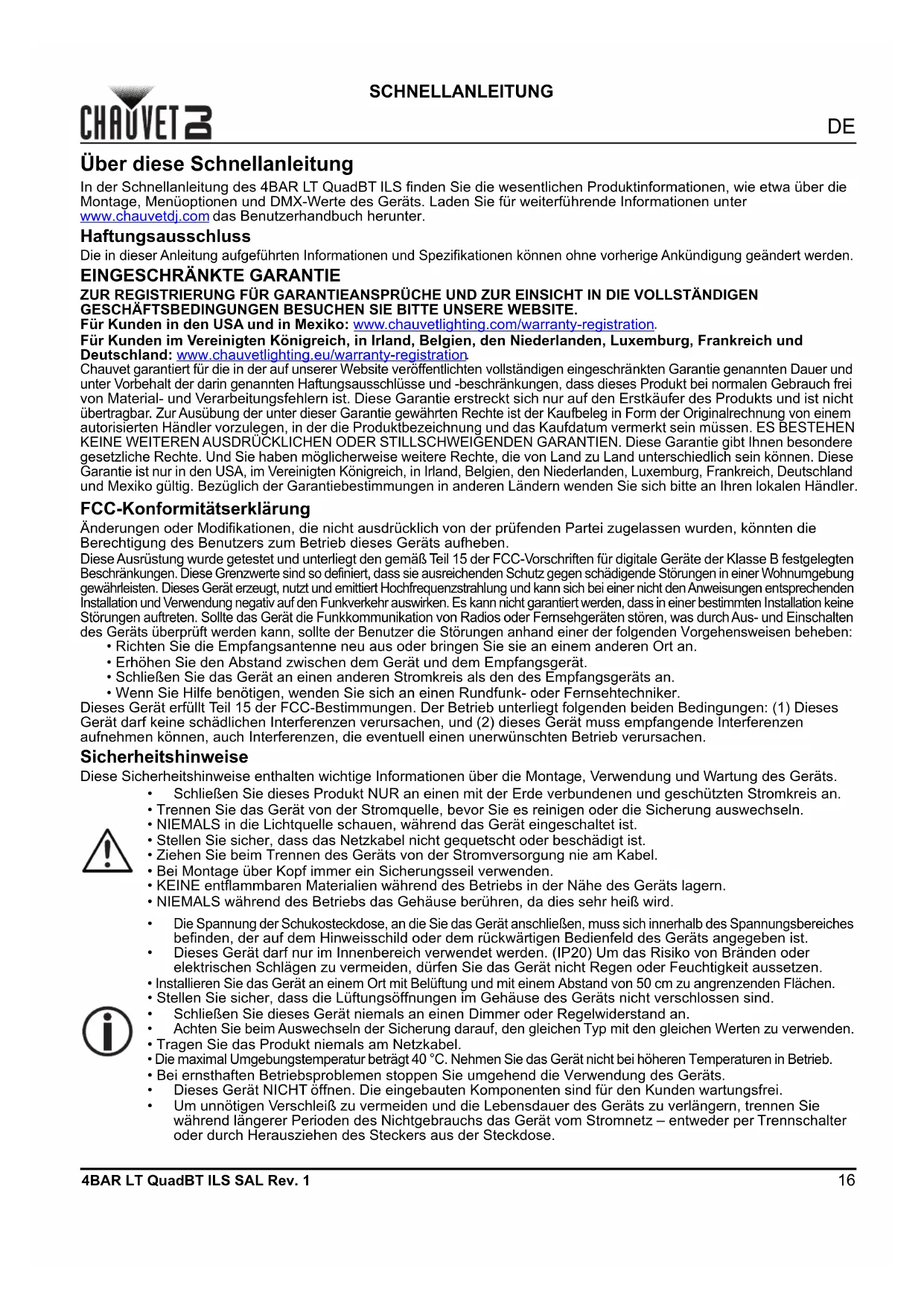

Über diese Schnellanleitung

In der Schnellanleitung des 4BAR LT QuadBT ILS finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRANKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass these Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. These Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Handler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein mussen. ES BESTHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. These Garantie gibt ihren besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein konnen. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sichitte an ihren lokalen Handler.

FCC-Konformitätserklarung

Änderungen oder Modifikationen, die nicht ausdrücklich von der prüfenden Partei zugelassen wurden, konnten die Berechtigung des Benutzers zum Betrieb these Geräts aufheben.

These Ausrüstung wurd getestet und unterliegt den gemai Teil 15 der FCC-Vorschriften fur digitale Gerate der Klasse B festgelegten Beschrankungen. These Grenzwerte sind so definiert, dass sie ausreichenden Schutz gegen schadigende Störungen in einer Wohnmgebung gewährleisten. Dieses Gerat erzeugt, nutzt und emittiert Hochfrequenzstrahlung und kann sich bei einer nicht den Anweisungen entspruchenden Installation und Verwendung negativ auf den Funkverkehr auswirken. Es kann nicht garantiert werden, dass in einer bestimmen Installation keine Störungen auftreten. Sollte das Gerat die Funkkommunikation von Radios oder Fermsehgeräten storen, was durch Aus- und Einsalten des Gerats überprüft werden kann, sollte der Benutzer die Störungen anhand einer der folgenden Vorgehensweisen beheben:

Richten Sie die Empfangsantenne neu aus oder bringen Sie sie an einem anderen Ort an.
- Erhöhen Sie den Abstand zwischen dem Gerät und dem Empfangsgerät.
- Schlieben Sie das Gerät an einen anderen Stromkreis als den des Empfangsgeräts an.
- Wenn Sie Hilfe benötigten, wenden Sie sich an einen Rundfunk- oder Fernsehtechniker.

Dieses Gerat erfuft Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt folgenden beiden Bedingungen: (1) Dieses Gerat darkeine schädlichen Interferenzen verursachen, und (2) these Gerat musempfangende Interferenzen aufnehmen konnen, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Sicherheitshinweise

These Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

Schlieben Sie theseus Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
- Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
- Bei Montage über Kopf immer ein Sicherungsseil verwenden.
KEINE entflammbaren Materialien während des Betriebs in der Naine des Gerats lagern.
- NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heißt wird.

Die Spannung der Schukosteckdose, an die Sie das Gerät anschlieben, muss sich innerhalb des Spanningsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtingen Bedienfeld des Geräts angegeben ist.
- Dieses Gerätarf nur im Innbereich verwendet werden. (IP20) Um das Risiko von Branden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

Installieren Sie das Gerät an einem Ort mit Belüfung und mit einem Abstand von 50 cm zu angrenzenden Flächen.
- Stellen Sie sichere, dass die Luftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.
Schlieben Sie these Gerat niemals an einen Dimmer oder Regelwiderstand an.
Achten Sie beim Auswechseln der Sicherung daraufuf, den gleichen Typ mit den gleichen Werten zu verwenden.
- Tragen Sie das Produkt niemals am Netzkabel.
Die maximal Umgebungstemperatur beträgt 40^ . Nehmen Sie das Gerät nicht bei higheren Temperatoren in Betrieb.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
- Dieses Gerat NICHTÖffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
Um unnöting Verschleiz zu vermeiden und die Lebensdauer des Gerats zu verlangern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerat vom Stromnetz - entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zunehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende these S QRG.

Packungsinhalt

4BAR LT QuadBT ILS

·StataV

• Fußschalter

• Schnellanleitung

• Netzkabel

Tragetasche

L-Bügeln

Start

Packen Sie Ihr den 4BAR LT QuadBT ILS aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlangern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz - entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Ausweiseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schlieben Sie das Gerät an das Stromnetz an.

Montage

Lesen Sie vor der Montage these Gerats in jedem Fall die Sicherheitshinweise.

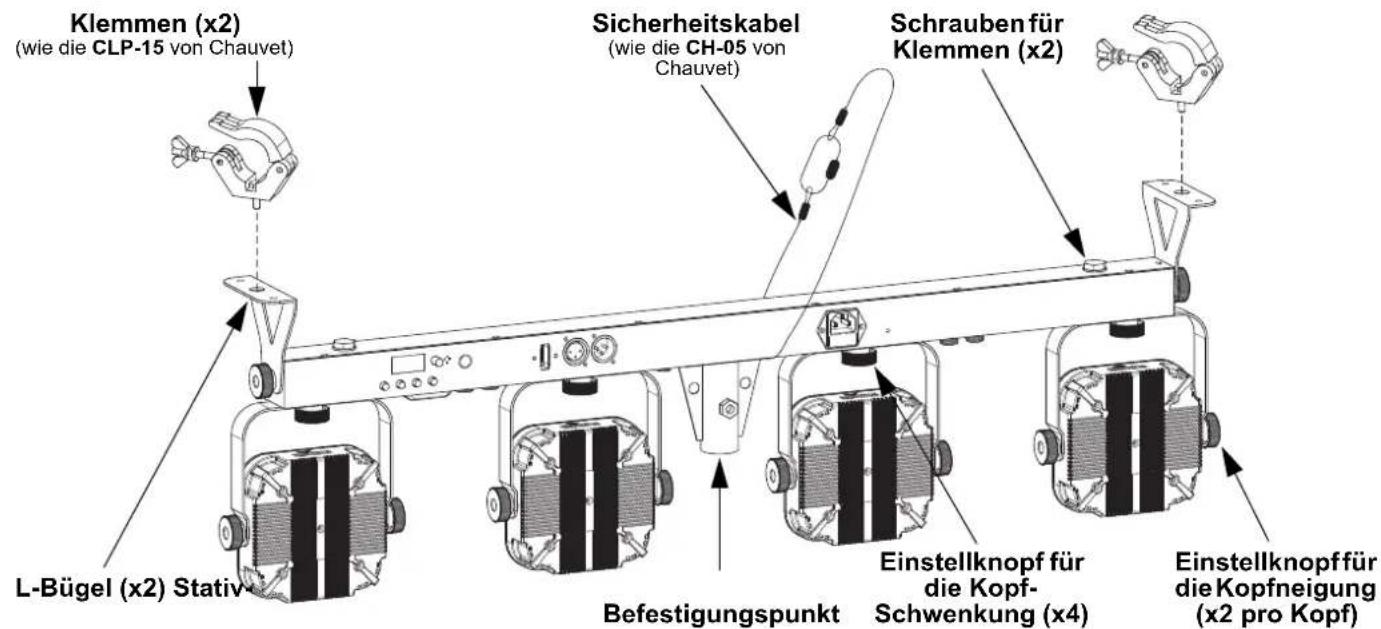

Montageansicht

Beschreibung des Bedienfelds

Taste Funktion
<MENU> Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption
<UP>	Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen
<DOWN>	Damit navigieren Sie durch die Menüpunkte nach unten und verringn den numerischen Wert der entsprechenden Funktionen
<ENTER>	Aktiviert eine Menüoption oder einen ausgewählten Wert

Menükarte

Die neueste Menukarte finden Sie auf der 4BAR LT QuadBT ILS-Produktseite unter www.chauvetdj.com.

Modus Programmierenden Beschreibung
DMX Mode	4Ch	DMX-Modus-509		4-Kanal DMX-Modus
	6Ch 6-Kanal DMX-Modus
	19Ch 19-Kanal DMX-Modus
ILS Mode iLS iLS1-4 Stellt die ILS-Modus ein
Statische Farben C-- C 1-15 Statische Farben
Auto-Programme P-- P 1-8 Auto-Programme
Geschwindigkeit	S--	S. 1-100		Programmgeschwindigkeit für P 1-8
Dimmer	d--	L. 1-255		Dimmer
Musiksteuerung	Snd	Snd1-8		Musiksteuerungsprogramm
Musikempfindlichkeit	SEnS	u 0-100		Stellt die Musikempfindlichkeit des Musiksteuerungsmodus ein
Individuelle Farbmischung	u--	r. 0-255		Benutzerdefinierte staticische Farben kombiniert rot, grün, blau und bernsteinfarben
		G. 0-255
		b. 0-255
		A. 0-255
		S. 0-100		Stroboskop-Geschwindigkeit
Bluetooth-Modus*	bLE	--------		Bluetooth-Steuerungsmodus, zeigt die Bluetooth-ID an
Steuerungsmodus	SEt	ir	on	Schaltet Infrarot ein oder aus
			oFF
		out	SLAV	Aktivieren Sie Master/Slave mit Nicht-BT-Geräten
			dMX	Aktivieren Sie Master/Slave mit anderen BT-Geräten

*Die Wortmarke Bluetooth® und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von Chauvet & Sons, LLC unter Lizenz verwendet. Andere Marken und Markennamen gehören den jeweiligen Eigentümern.

DMX-Verbindung

Der 4BAR LT QuadBT ILS kann mit einem DMX-Controller betrieben werden. Anweisungen zum Zusammenhangs und der Konfiguration these Gerats für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com herunter.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die hochste empfohlene DMX-Adresse 494.

Master/Slave-Schaltung

Der 4BAR LT QuadBT ILS verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenhangs und der Konfiguration dieser Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

ILS-Verbindung

Der 4BAR LT QuadBT ILS greift die DMX-Datenverbindung und D-Fi USB für eine Drahtlosverbindung zum Integrated Lighting System (ILS)-Ökosystem auf (Patent ausstehend). Weitere Informationen zur Konfiguration des 4BAR LT QuadBT ILS im ILS-Modus finden Sie im Benutzerhandbuch unter www.chauvetdj.com.

IRC-6 (Infrarot-Fernbedienung)

Der 4BAR LT QuadBT ILS ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ. Weitere Informationen zur IRC-6 oder herunterladbare Anweisungen finden Sie unter www.chauvetdj.com.

Bluetooth-Steuerung

Der 4BAR LT QuadBT ILS kann mit der BTAir-App über eine Bluetooth-Verbindung betrieben werden. Für weitere Informationen zur Verwendung der BTAir-App laden Sie sich die BTAir-Anleitung unterwww.chauvetdj.com herunter.

D-Fi USB Konnektivität

Der 4BAR LT QuadBT ILS kann mit einem D-Fi USB von CHAUVET DJ in einen drahtlosen D-Fi Transceiver umgewandelt werden. Stellen Sie dazu einfach den DIP-Schalter auf den Kanal des D-Fi Transceivers ein, stecken Sie das Gerät in den USB-Anschluß ein und stellen Sie anschließend die DMX-Eigenschaften sowie die DMX-Adresse ein. Weitere Anweisungen zum Zusammenhangschaft und der Konfiguration dieser Gesärts für den Betrieb mit D-Fi USB führen Sie im Benutzerhandbuch.

ACHTUNG! KEIN andes Gerät als einen D-Fi USB in den USB-Anschluss einstecken. Dies könnte zu Beschädigungen des Produkts führen.

Nach dem Einstecken übernimmt der D-Fi USB die Steuerung des Geräts. Drahtgebundenes DMX, manuelle Bedienelemente und Menuschaltflächen sowie IR-Fernbedienung sind deaktiviert, bis Sie den D-Fi USB wieder ausstecken. Die Prioritätenebenen sind wie folgt verteil:

1. D-Fi USB
   2.Drahtgebundenes DMX
2. Fernbedienung IRC-6
3. Manuelle Bedienelemente und Menuschaltflächen

Betrieb mit Fußschalter

Pedale	Maßnahme	Funktion	Pedale	Maßnahme	Funktion
Links	Drücken Sie zum Aktivieren auf das Pedal, drücken Sie dann darauf, um zur gewürschten Funktion zu navigieren	Weiß	Links (Fortsetzung)	Drücken zu navigieren (Fortsetzung)	Auto-Modus (snap)
		Rot Auto-Modus (fad)
		Grün	Rechthalten	Drücken Verdunkelung
		Blau Drücken und halten			Aus- oder Einblenden
		Bernsteinfarben	Beide	Drücken Musiksteuerungen
		10 voreingestellte staatische Farben		Drücken und halten Strobe

DMX-Werte

19Ch

Kanal Funktion Wert Prozent/Einstellung
1 Auto-Programme	000 ⇌ 009	Keine Funktion
	010 ⇌ 029	Auto-Programm 1
	030 ⇌ 049	Auto-Programm 2
	050 ⇌ 069	Auto-Programm 3
	070 ⇌ 089	Auto-Programm 4
	090 ⇌ 109	Auto-Programm 5
	110 ⇌ 129	Auto-Programm 6
	130 ⇌ 149	Auto-Programm 7
	150 ⇌ 169	Auto-Programm 8
	170 ⇌ 189	Auto-Programm 9
	190 ⇌ 209	Auto-Programm 10
	210 ⇌ 229	Auto-Programm 11
	230 ⇌ 249	Auto-Programm 12
	250 ⇌ 255	Musiksteuerungsprogramm
2 Dimmer	000 ⇌ 255	0–100%
3 Stroboskop (wenn K. 1 ist 000 ⇌ 009)	000 ⇌ 009	Keine Funktion
	010 ⇌ 255	Stroboskop, langsam bis schnell
	Programmgeschwindigkeit (wenn K. 1 ist 010 ⇌ 249)	000 ⇌ 255	Programmgeschwindigkeit, langsam bis schnell
	Musikempfindlichkeit (wenn K. 1 ist 250 ⇌ 255)	000 ⇌ 010	Musikempfindlichkeit aus
		011 ⇌ 255	Musikempfindlichkeit, niedrig bis hoch
4 Rot 1	000 ⇌ 255	0–100%
5 Grün 1	000 ⇌ 255	0–100%

Kanal	Funktion	Wert Prozent/Einstellung
6	Blau 1	000 ⇌ 255	0-100%
7	Bernsteinfarben 1	000 ⇌ 255	0-100%
8	Rot 2	000 ⇌ 255	0-100%
9	Grün 2	000 ⇌ 255	0-100%
10	Blau 2	000 ⇌ 255	0-100%
11	Bernsteinfarben 2	000 ⇌ 255	0-100%
12	Rot 3	000 ⇌ 255	0-100%
13	Grün 3	000 ⇌ 255	0-100%
14	Blau 3	000 ⇌ 255	0-100%
15	Bernsteinfarben 3	000 ⇌ 255	0-100%
16	Rot 4	000 ⇌ 255	0-100%
17	Grün 4	000 ⇌ 255	0-100%
18	Blau 4	000 ⇌ 255	0-100%
19	Bernsteinfarben 4	000 ⇌ 255	0-100%

6Ch

Kanal Funktion Wert Prozent/Einstellung
1 Rot 000 ⇌ 255 0–100%
2 Grün 000 ⇌ 255 0–100%
3	Blau	000 ⇌ 255	0–100%
4	Bernsteinfarben	000 ⇌ 255	0–100%
5	Dimmer	000 ⇌ 255	0–100%
6 Stroboskop		000 ⇌ 015	Keine Funktion
		016 ⇌ 255	Stroboskop, langsam bis schnell

6Ch

Kanal Funktion Wert Prozent/Einstellung
1 Rot 000 ⇌ 255 0–100%
2 Grün 000 ⇌ 255 0–100%
3	Blau	000 ⇌ 255	0–100%
4	Bernsteinfarben	000 ⇌ 255	0–100%
