BEDIENUNGSANLEITUNG Gobozap Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Gobozap finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter. Patent angemeldet.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration/

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

- Schließen Sie dieses Gerät immer an die Masse an, um die Gefahr elektrischer Schläge zu reduzieren.

- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

- Trennen Sie das Gerät immer von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.

- Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

- Verwenden Sie für die Montage des Geräts über Kopf immer ordnungsgemäße Sicherheitskabel und stellen Sie sicher, dass dieses dessen Gewicht tragen kann.

- Stellen Sie sicher, dass das Gerät mit einem Sicherheitsabstand zu entzündlichen Materialien betrieben wird.

- Bei eingeschaltetem Gerät direkten Augenkontakt mit der Lichtquelle vermeiden.

- Niemals während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

- Dieses Produkt eignet sich nicht für eine permanente Installation.

- Dieses Gerät darf nur im Innenbereich verwendet werden. Es entspricht dem Standard IP 20.

- Das Gerät nicht Regen oder Feuchtigkeit aussetzen.

- Vergewissern Sie sich, dass die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, sich innerhalb des Spannungsbereiches befindet, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Produkts angegeben ist.

- Schließen Sie dieses Produkt niemals an einen Dimmer oder Regelwiderstand an.

- Achten Sie beim Auswechseln der Sicherung darauf, immer den gleichen Typ mit den gleichen Werten zu verwenden.

- Installieren Sie das Gerät immer an einem Ort mit ausreichender Belüftung.

- Installieren Sie das Gerät mit einem Abstand des Produkts zu den angrenzenden Flächen von 50 cm.

- Stellen Sie sicher, dass die Lüftungsöffnungen am Gehäuse des Geräts nicht verschlossen sind.

- Betreiben Sie das Gerät nicht bei einer maximalen Umgebungstemperatur von mehr als 104 °F (40 °C).

- Tragen Sie das Produkt niemals am Netzkabel oder einem beweglichen Geräteteil.

- Heben Sie das Produkt nur am Hänge-/Befestigungsbügel an.

- Das Produkt darf nur am Befestigungsbügel getragen werden.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

- Versuchen Sie nie selbst, dieses Produkt zu reparieren. Reparaturen müssen von entsprechend geschultem Fachpersonal durchgeführt werden, da sonst Schäden oder Fehlfunktionen auftreten können.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der GB, Irland, Benelux, Frankreich oder Deutschland wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie unter Contact Us.

Packungsinhalt

• Gobozap

• Befestigungsschelle

- Netzkabel

- Schnellanleitung

Start

Packen Sie Ihren Gobozap aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Serienschaltung der Geräte

Sie können bis zu 6 Gobozap1-Produkte mit 230 V verbinden. Überschreiten Sie niemals diese Anzahl. Power-Link-Kabel können separat erworben werden.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Montage

Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.

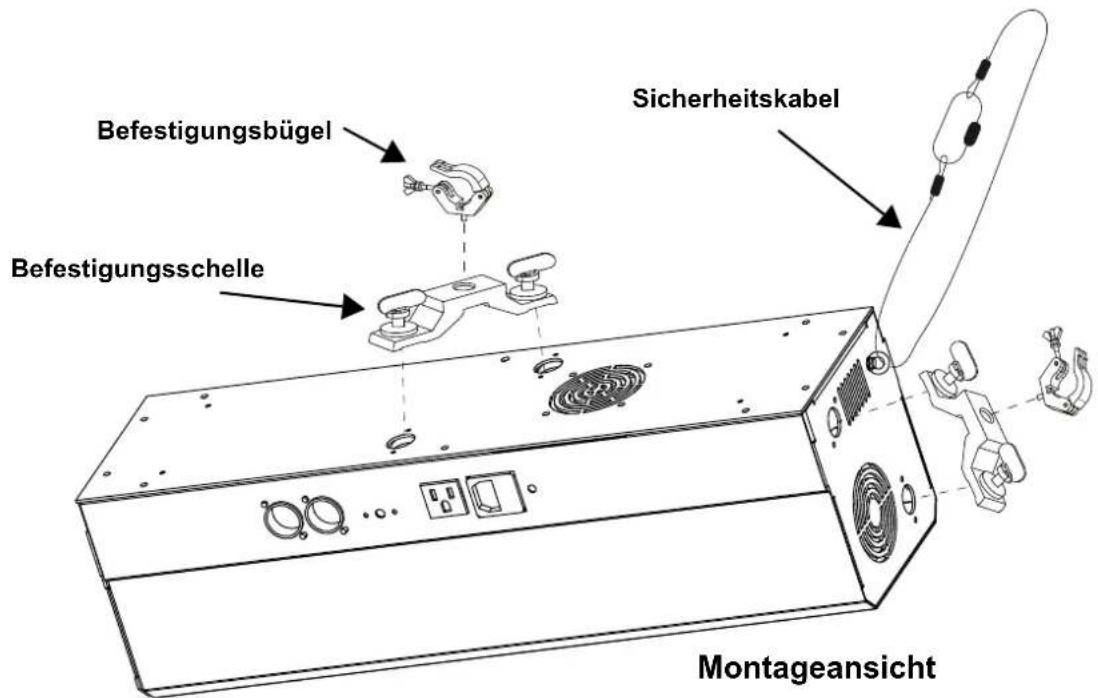

Montageansicht

Befestigungsbügel Befestigungsschelle Sicherheitskabel Montageansicht

DMX-Verbindung

Der Gobozap kann mit einem DMX-Controller betrieben werden, wenn eine DMX-Serienschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter https://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 512.

Master/Slave-Schaltung

Der Gobozap verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

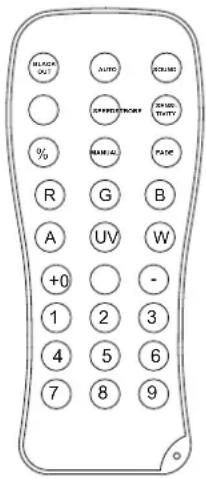

IRC-6 (Infrarot-Fernbedienung)

Der Gobozap ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ.

BLACK AUTO SHORT OFF/ORDER SWKS THY? % MANUAL PAD R G B A UV W +0 - 1 2 3 4 5 6 7 8 9

Taste Funktion
	Black out
	Automatikmodus
	Klangmodus
<0-9>
<0>

Beschreibung des Bedienfeldes

Taste Funktion
	Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption
	Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen
	Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen

Aktiviert eine Menüoption oder einen ausgewählten Wert

Menükarte

Die neues te Menükarte finden Sie auf der Gobozap-produktseite unter www.chauvetdj.com.

Modus Programmierebenen Beschreibung
Address	2Ch	d001-512 Legt die DMX-Persönlichkeit fest7Ch
	11Ch
Auto-Programme P--auto Auto-Programme
Automatische Geschwindigkeit	S-- 001-	100 Geschwindigkeit für automatische Programme
Sound-aktiver Modus	Snd	BO	Verdunkelung, wenn kein Ton ertönt
		SLOW	Langsam drehen, wenn kein Ton zu hören ist
Tonempfindlichkeit	SENV	001-100	Passt die Tonempfindlichkeit an
Infrarot Modus	SET	on	Schaltet Infrarot ein oder aus
		off
Master/Slave-Modus	SLV	SLV1 Kopiert die Master-Einheit
		SLV2 Slave-Einheit für koordinierte Show
Motor	mot	on	Kehrt Drehrichtung des Motors um
		off	Normale Drehrichtung des Motors
		000-100	Drehzahl des Parabolspiegels nur für Auto-/ Musiksteuerungs-Modus außer Kraft setzen. Bei einer Einstellung auf 000 hat diese Einstellung keine Auswirkungen jedweder Art. Bei einer Einstellung auf 050 dreht sich der Parabolspiegel mit 50 % der Drehzahl und der Auto- oder Musiksteuerungs-Modus passt lediglich die Farben und die Gobos an.

DMX-Werte
11Ch

Kanal Funktion Wert Prozent/Einstellung
1 Auto-Programme		001 ⇔ 127 Automatikmodus128 ⇔ 255 Klangmodus
2	Programmgeschwindigkeit 000 ⇔ 255		Langsam bis schnell(Wird aktiviert, wenn Kanal 1 im Automatikmodus ist)
	Tonempfindlichkeit 000 ⇔ 255		0–100%(Wird aktiviert, wenn Kanal 1 im Klangmodus ist)
3	Dimmer 1	000 ⇔ 255	0–100%
4	Dimmer 2	000 ⇔ 255	0–100%
5	Verschluss 1	000 ⇔ 255	Blitzgeschwindigkeit, langsam bis schnell
6	Verschluss 2	000 ⇔ 255	Blitzgeschwindigkeit, langsam bis schnell
7 Farbkreis 1		001 ⇔ 004 Weiß005 ⇔ 009 Rot010 ⇔ 014 Grün015 ⇔ 019 Blau020 ⇔ 024 Gelb025 ⇔ 029 Bernstein030 ⇔ 034 Rosa035 ⇔ 039 Lindgrün040 ⇔ 044 Hellblau045 ⇔ 049 Magenta050 ⇔ 054 Cyan055 ⇔ 059 Orange060 ⇔ 064 UV065 ⇔ 069 Dunkelpink070 ⇔ 074Dunkelpink + Weiß075 ⇔ 079UV + Dunkelpink080 ⇔ 084 Orange + UV085 ⇔ 089 Cyan + Orange090 ⇔ 094 Magenta + Cyan095 ⇔ 099Hellblau + Magenta100 ⇔ 104Lindgrün + Hellblau105 ⇔ 109Rosa + Lindgrün110 ⇔ 114 Bernstein + Rosa115 ⇔ 119 Gelb + Bernstein120 ⇔ 124 Blau + Gelb125 ⇔ 129 Grün + Blau130 ⇔ 134 Rot + Grün135 ⇔ 139 Weiß + Rot140 ⇔ 197Im Uhrzeigersinn scrollen, schnell bis langsam198 ⇔ 255Scrolle gegen den Uhrzeigersinn, langsam bis schnell
8 Farbkreis 2		001 ⇔ 004 Weiß005 ⇔ 009 Rot010 ⇔ 014 Grün015 ⇔ 019 Blau020 ⇔ 024 Gelb025 ⇔ 029 Bernstein030 ⇔ 034 Rosa035 ⇔ 039 Lindgrün040 ⇔ 044 Hellblau045 ⇔ 049 Magenta050 ⇔ 054 Cyan055 ⇔ 059 Orange060 ⇔ 064 UV065 ⇔ 069 Dunkelpink070 ⇔ 074Dunkelpink + Weiß075 ⇔ 079UV + Dunkelpink080 ⇔ 084 Orange + UV085 ⇔ 089 Cyan + Orange090 ⇔ 094 Magenta + Cyan095 ⇔ 099Hellblau + Magenta100 ⇔ 104Lindgrün + Hellblau105 ⇔ 109Rosa + Lindgrün110 ⇔ 114 Bernstein + Rosa115 ⇔ 119 Gelb + Bernstein120 ⇔ 124Blau + Gelb125 ⇔ 129 Grün + Blau130 ⇔ 134 Rot + Grün135 ⇔ 139 Weiß + Rot140 ⇔ 197Im Uhrzeigersinn scrollen, schnell bis langsam198 ⇔ 255Scrolle gegen den Uhrzeigersinn, langsam bis schnell
9 Goborad 1		001 ⇔ 009 Gobo 1010 ⇔ 019 Gobo 2020 ⇔ 029 Gobo 3030 ⇔ 039 Gobo 4040 ⇔ 049 Gobo 5050 ⇔ 059 Gobo 6060 ⇔ 069 Gobo 7070 ⇔ 079 Gobo 8080 ⇔ 089 Gobo 9090 ⇔ 099 Gobo 10100 ⇔ 109 Gobo 11110 ⇔ 119 Gobo 12120 ⇔ 129 Gobo 13130 ⇔ 139 Gobo 14140 ⇔ 197Gobo gegen den Uhrzeigersinn scrollen,schnell bis langsam198 ⇔ 255Gobo im Uhrzeigersinn scrollen, langsam bis schnell
10 Goborad 2		001 ⇔ 009 Gobo 1010 ⇔ 019 Gobo 2020 ⇔ 029 Gobo 3030 ⇔ 039 Gobo 4040 ⇔ 049 Gobo 5050 ⇔ 059 Gobo 6060 ⇔ 069 Gobo 7070 ⇔ 079 Gobo 8080 ⇔ 089 Gobo 9090 ⇔ 099 Gobo 10100 ⇔ 109 Gobo 11110 ⇔ 119 Gobo 12120 ⇔ 129 Gobo 13130 ⇔ 139 Gobo 14140 ⇔ 197	Gobo gegen den Uhrzeigersinn scrollen, schnell bis langsamGobo im Uhrzeigersinn scrollen, langsam bis schnell
		140 ⇔ 197
		198 ⇔ 255
11 Barrelrotation		001 ⇔ 042 Stopp043 ⇔ 086	Gegen den Uhrzeigersinn drehen, langsam bis schnell
		087 ⇔ 129 Stopp130 ⇔ 173	Im Uhrzeigersinn drehen, langsam bis schnell
		174 ⇔ 217 Stopp218 ⇔ 255	Wechselnde Drehung im Uhrzeigersinn gegen den Uhrzeigersinn, langsam bis schnell

7Ch

Kanal Funktion Wert Prozent/Einstellung
1 Auto-	Programme	001 ⇔ 127 Automatikmodus128 ⇔ 255 Klangmodus
2	Programmgeschwindigkeit 000 ⇔ 255		Langsam bis schnell(Wird aktiviert, wenn Kanal 1 im Automatikmodus ist)
	Tonempfindlichkeit 000 ⇔ 255		0–100%(Wird aktiviert, wenn Kanal 1 im Klangmodus ist)
3	Dimmer 1	000 ⇔ 255	0–100%
4	Verschluss 2	000 ⇔ 255	Blitzgeschwindigkeit, langsam bis schnell

Kanal Funktion Wert Prozent/Einstellung
5	F	a	r	b	001 ⇔ 004 Weiß005 ⇔ 009 Rot010 ⇔ 014 Grün015 ⇔ 019 Blau020 ⇔ 024 Gelb025 ⇔ 029 Bernstein030 ⇔ 034 Rosa035 ⇔ 039 Lindgrün040 ⇔ 044 Hellblau045 ⇔ 049 Magenta050 ⇔ 054 Cyan055 ⇔ 059 Orange060 ⇔ 064 UV065 ⇔ 069 Dunkelpink070 ⇔ 074Dunkelpink + Weißk r s075 ⇔ 079UV + Dunkelpink080 ⇔ 084 Orange + UV085 ⇔ 089 Cyan + Orange090 ⇔ 094 Magenta + Cyan095 ⇔ 099Hellblau + Magenta100 ⇔ 104Lindgrün + Hellblau105 ⇔ 109Rosa + Lindgrün110 ⇔ 114 Bernstein + Rosa115 ⇔ 119 Gelb + Bernstein120 ⇔ 124Blau + Gelb125 ⇔ 129 Grün + Blau130 ⇔ 134 Rot + Grün135 ⇔ 139 Weiß + Rot140 ⇔ 197Im Uhrzeigersinn scrollen, schnell bis langsam198 ⇔ 255Scrolle gegen den Uhrzeigersinn, langsam bis schnell
6 Goborad				001 ⇔ 009 Gobo 1010 ⇔ 019 Gobo 2020 ⇔ 029 Gobo 3030 ⇔ 039 Gobo 4040 ⇔ 049 Gobo 5050 ⇔ 059 Gobo 6060 ⇔ 069 Gobo 7070 ⇔ 079 Gobo 8080 ⇔ 089 Gobo 9090 ⇔ 099 Gobo 10100 ⇔ 109 Gobo 11110 ⇔ 119 Gobo 12120 ⇔ 129 Gobo 13130 ⇔ 139 Gobo 14140 ⇔ 197Gobo gegen den Uhrzeigersinn scrollen,schnell bis langsam198 ⇔ 255Gobo im Uhrzeigersinn scrollen, langsam bis schnell

Kanal Funktion Wert Prozent/Einstellung
7 Barrelrotation		001 ⇔ 042 Stopp043 ⇔ 086 Gegen den Uhrzeigersinn drehen, langsam bis schnell087 ⇔ 129 Stopp130 ⇔ 173 Im Uhrzeigersinn drehen, langsam bis schnell174 ⇔ 217 Stopp218 ⇔ 255 Wechselnde Drehung im Uhrzeigersinn gegen den Uhrzeigersinn, langsam bis schnell

2Ch

Kanal Funktion Wert Prozent/Einstellung
1 Auto-Programme		001 ⇔ 127 Automatikmodus128 ⇔ 255 Klangmodus
2	Programmgeschwindigkeit 000 ⇔ 255		Langsam bis schnell(Wird aktiviert, wenn Kanal 1 im Automatikmodus ist)
	Tonempfindlichkeit 000 ⇔ 255		0–100%(Wird aktiviert, wenn Kanal 1 im Klangmodus ist)

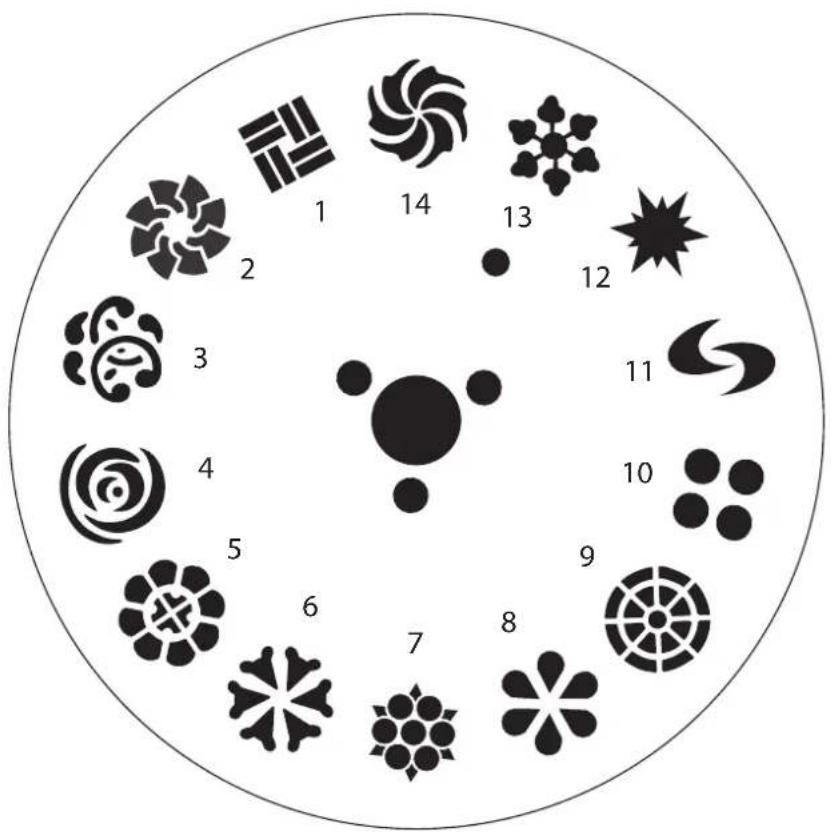

Gobos

1 2 3 4 5 6 7 8 9 10 11 12 13 14
