MANUALE UTENTE Gobozap Chauvet

Informazioni sulla Guida

La Guida Rapida Gobozap contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com. In attesa di brevetto.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB. Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: :www.chauvetlighting.eu/warranty-registration/

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Per evitare il rischio di folgorazione, collegare sempre ad un circuito dotato di messa a terra.
- Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
- Prima di effettuare la pulizia o sostituire il fusibile, scollegare l'unità dell'alimentazione elettrica.
- Non scollegare mai l'unità dall'alimentazione elettrica tirando o strattonando il cavo.
- Quando si monta l'unità in alto, assicurarsi che il supporto sia in grado di sorreggerne il peso ed utilizzare sempre un cavo di sicurezza.
• Assicurarsi che non vi sia materiale infiammabile vicino all'unità durante il funzionamento.
- Quando l'unità è in funzione, evitare l'esposizione diretta degli occhi alla sorgente luminosa.
• Non toccare il contenitore dell'unità durante il funzionamento perché potrebbe essere molto caldo.

• L'apparecchiatura non è progettata per installazione permanente.
  • L'unità deve essere utilizzata soltanto in interni! Questo prodotto è classificato IP20.
• Non esporre l'unità alla pioggia o all'umidità.
• Accertarsi che la tensione di alimentazione della presa elettrica cui si collega l'apparecchiatura si trovi entro il campo specificato sull'etichetta o sul pannello posteriore.
• Non collegare mai ad un dimmer o ad un reostato.
• Sostituire il fusibile solo con un altro dello stesso tipo e classe.
• Montare l'unità in posizione ben ventilata.
• Montare l'unità ad almeno 50 cm. (20") da qualsiasi superficie.
• Non bloccare le aperture di ventilazione del contenitore.
  • Non utilizzare l'unità in ambienti con temperatura superiore a 40 °C (104 °F).
• Non trasportare mai l'unità tenendola dal cavo di alimentazione o qualsiasi parte mobile.
  • Per trasportare l'unità, utilizzare solo la staffa di montaggio.
• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
• Non aprire o tentare di riparare l'unità. Interventi eseguiti da personale non specializzato possono causare danni o malfunzionamenti.
• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Regno Unito, Irlanda, Benelux, Francia o Germania, contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web Contact Us.

Che cosa è incluso

• Gobozap
• Cavo di alimentazione

• Staffa di montaggio
• Guida Rapida

Per iniziare

Disimballare Gobozap ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Collegamento

È possibile collegare fino a 6 prodotti Obsessioni a 230 V. Non superare mai questo numero. I cavi di alimentazione possono essere acquistati separatamente.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Inserire la punta di un giravite a testa piatta nella fessura ell'alloggiamento del fusibile.
3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.
4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

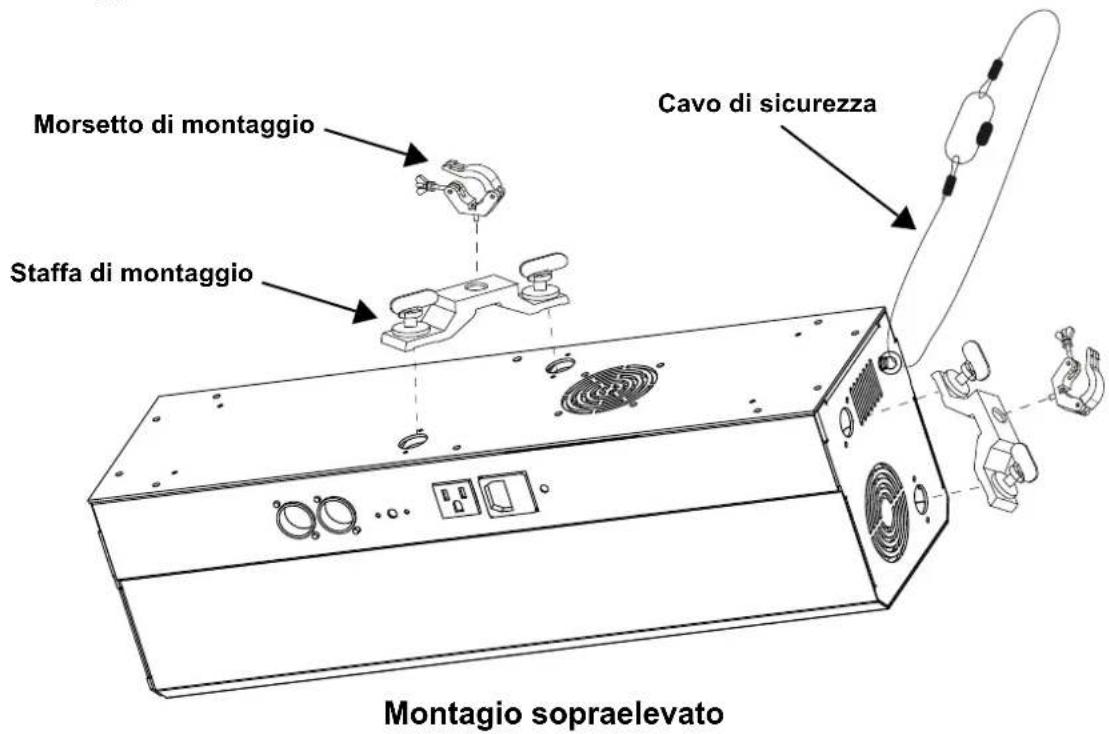

Schema di montaggio

Morsetto di montaggio Staffa di montaggio Cavo di sicurezza Montagio sopraelevato

Collegamento DMX

Gobozap può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo https://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 512.

Collegamento Master/Slave

In modalità Master/Slave, Gobozap utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.

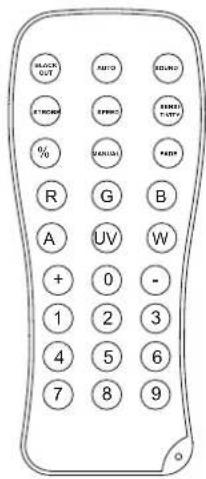

IRC-6 (Telecomando a infrarossi)

Gobozap è totalmente compatibile con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ.

BLACK OUT MINTO REDLINE STROMB SPRING SPEED PANTY 0% MUSUM HORN R G B A UV W + 0 - 1 2 3 4 5 6 7 8 9

Pulsante Funzione
	Oscuramento
	Modalità automatica
	Modalità audio
<0-9>
<0>

Descrizione del pannello di controllo

Pulsante Funzione
	Consente di uscire dal menù o dalla funzione corrente
	Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione
	Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione
	Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

Mappa menu

Fare riferimento alla pagina del prodotto Gobozap su www.chauvetdj.com per la mappa dei menu più recente.

Modalità Livelli di programmazione Descrizione
Indirizzo	2Ch	d001-512 Imposta la personalità DMX7Ch
	11Ch
Programmi automatici	P--	auto	Programmi automatici
Velocità automatica	S--	001-100	Velocità per i programmi automatici
Modalità attivazione sonora	Snd	BO	Blackout quando nessun suono
		SLOW	Ruota lentamente quando non viene emesso alcun suono
Sensibilità del suono	SENV	001-100	Regola la sensibilità dei suoni
Modalità a infrarossi	SET	on	Attivazione/disattivazione infrarossi
		off
Modalità master/slave	SLV	SLV1 Copia l'unità principale
		SLV2 Unità slave per spettacolo coordinato
Motore	mot	on	Inversione rotazione
		off	Rotazione normale
		000-100	Annulla la velocità di rotazione dello specchio solo per funzionamento auto/attivazione sonora. Se questa è impostata su 000, non avrà alcun effetto. Quando impostata su 050, lo specchio ruoterà o gobo al 50% della velocità e il controllo velocità del programma auto/attivazione sonora riguarderà solo colori e gobo.

Valori DMX
11Ch

Canale	Funzione	Valore	Percentuale/Impostazione
1 Programmi automatici		001 ⇔ 127128 ⇔ 255	Modalità automaticaModalità audio
2	Velocità programma 000 ⇔ 255		Da lento a veloce(si attiva quando il canale 1 è in modalità automatica)
	Sensibilità del suono 000 ⇔ 255		0–100%(si attiva quando il canale 1 è in modalità audio)
3	Oscuratore 1	000 ⇔ 255	0–100%
4	Oscuratore 2	000 ⇔ 255	0–100%
5	Otturatore 1	000 ⇔ 255	Strobo, da lento a veloce
6	Otturatore 2	000 ⇔ 255	Strobo, da lento a veloce
7 Ruota dei colori 1		001 ⇔ 004 Bianca005 ⇔ 009 Rosso010 ⇔ 014 Verde015 ⇔ 019 Blu020 ⇔ 024 Giallo025 ⇔ 029 Ambra030 ⇔ 034 Rosa035 ⇔ 039 Verde lime040 ⇔ 044 Azzurro045 ⇔ 049 Magenta050 ⇔ 054 Ciano055 ⇔ 059 Arancia060 ⇔ 064 UV065 ⇔ 069 Rosa scuro070 ⇔ 074075 ⇔ 079080 ⇔ 084 Arancia + UV085 ⇔ 089090 ⇔ 094095 ⇔ 099100 ⇔ 104105 ⇔ 109110 ⇔ 114 Ambra + rosa115 ⇔ 119 Giallo + ambra120 ⇔ 124 Blu + giallo125 ⇔ 129 Verde + blu130 ⇔ 134 Rosso + verde135 ⇔ 139140 ⇔ 197198 ⇔ 255	Rosa scuro + biancaUV + Rosa scuroCiano + aranciaMagenta + cianoAzzurro + magentaVerde lime + azzurroRosa + verde limeBianca + rossoScorri in senso orario, da veloce a lentoScorrimento in senso anteriorio, da lento a veloce

Canale Funzione Valore Percentuale/Impostazione
8 Ruota dei colori 2	001 ⇔ 004 Bianca005 ⇔ 009 Rosso010 ⇔ 014 Verde015 ⇔ 019 Blu020 ⇔ 024 Giallo025 ⇔ 029 Ambra030 ⇔ 034 Rosa035 ⇔ 039 Verde lime040 ⇔ 044 Azzurro045 ⇔ 049 Magenta050 ⇔ 054 Ciano055 ⇔ 059 Arancia060 ⇔ 064 UV065 ⇔ 069 Rosa scuro070 ⇔ 074 Rosa scuro + bianca075 ⇔ 079 UV + Rosa scuro080 ⇔ 084 Arancia + UV085 ⇔ 089 Ciano + arancia090 ⇔ 094 Magenta + ciano095 ⇔ 099 Azzurro + magenta100 ⇔ 104 Verde lime + azzurro105 ⇔ 109 Rosa + verde lime110 ⇔ 114 Ambra + rosa115 ⇔ 119 Giallo + ambra120 ⇔ 124 Blu + giallo125 ⇔ 129 Verde + blu130 ⇔ 134 Rosso + verde135 ⇔ 139 Bianca + rosso140 ⇔ 197 Scorri in senso orario, da veloce a lento198 ⇔ 255 Scorrimento in senso antiorario, da lento a veloce
9 Ruota gobo 1	001 ⇔ 009 Gobo 1010 ⇔ 019 Gobo 2020 ⇔ 029 Gobo 3030 ⇔ 039 Gobo 4040 ⇔ 049 Gobo 5050 ⇔ 059 Gobo 6060 ⇔ 069 Gobo 7070 ⇔ 079 Gobo 8080 ⇔ 089 Gobo 9090 ⇔ 099 Gobo 10100 ⇔ 109 Gobo 11110 ⇔ 119 Gobo 12120 ⇔ 129 Gobo 13130 ⇔ 139 Gobo 14140 ⇔ 197 Scorri in senso antiorario per gobo, da veloce a lento198 ⇔ 255 Scorri in senso orario gobo, da lento a veloce

Canale	Funzione	Valore	Percentuale/Impostazione
10 Ruota gobo 2		001 ⇔ 009 Gobo 1010 ⇔ 019 Gobo 2020 ⇔ 029 Gobo 3030 ⇔ 039 Gobo 4040 ⇔ 049 Gobo 5050 ⇔ 059 Gobo 6060 ⇔ 069 Gobo 7070 ⇔ 079 Gobo 8080 ⇔ 089 Gobo 9090 ⇔ 099 Gobo 10100 ⇔ 109 Gobo 11110 ⇔ 119 Gobo 12120 ⇔ 129 Gobo 13130 ⇔ 139 Gobo 14140 ⇔ 197 Scorri in senso antiorario per gobo, da veloce a lento198 ⇔ 255 Scorri in senso orario gobo, da lento a veloce
11 Rotazione del cilindro		001 ⇔ 042 Fermare043 ⇔ 086 Ruota in senso antiorario, da lento a veloce087 ⇔ 129 Fermare130 ⇔ 173 Ruota in senso orario, da lento a veloce174 ⇔ 217 Fermare218 ⇔ 255 Alternando rotazione oraria-antioraria, lento a veloce

7Ch

Canale Funzione Valore Percentuale/Impostazione
1 Programmi automatici		001 ⇔ 127128 ⇔ 255	Modalità automaticaModalità audio
2	Velocità programma 000 ⇔ 255		Da lento a veloce(si attiva quando il canale 1 è in modalità automatica)
	Sensibilità del suono 000 ⇔ 255		0–100%(si attiva quando il canale 1 è in modalità audio)
3	Oscuratore	000 ⇔ 255	0–100%
4	Otturatore	000 ⇔ 255	Strobo, da lento a veloce
5 Ruota dei colori		001 ⇔ 004 Bianca005 ⇔ 009 Rosso010 ⇔ 014 Verde015 ⇔ 019 Blu020 ⇔ 024 Giallo025 ⇔ 029 Ambra030 ⇔ 034 Rosa035 ⇔ 039 Verde lime040 ⇔ 044 Azzurro045 ⇔ 049 Magenta050 ⇔ 054 Ciano055 ⇔ 059 Arancia060 ⇔ 064 UV065 ⇔ 069 Rosa scuro070 ⇔ 074075 ⇔ 079080 ⇔ 084 Arancia + UV085 ⇔ 089090 ⇔ 094095 ⇔ 099100 ⇔ 104105 ⇔ 109110 ⇔ 114 Ambra + rosa115 ⇔ 119 Giallo + ambra120 ⇔ 124 Blu + giallo125 ⇔ 129 Verde + blu130 ⇔ 134 Rosso + verde135 ⇔ 139 Bianca + rosso140 ⇔ 197198 ⇔ 255	Rosa scuro + biancaUV + Rosa scuroCiano + aranciaMagenta + cianoAzzurro + magentaVerde lime + azzurroRosa + verde limeScorri in senso orario, da veloce a lentoScorrimento in senso anteriorio, da lento a veloce
Canale	Funzione	Valore	Percentuale/Impostazione
6 Ruota gobo		001 ⇔ 009 Gobo 1010 ⇔ 019 Gobo 2020 ⇔ 029 Gobo 3030 ⇔ 039 Gobo 4040 ⇔ 049 Gobo 5050 ⇔ 059 Gobo 6060 ⇔ 069 Gobo 7070 ⇔ 079 Gobo 8080 ⇔ 089 Gobo 9090 ⇔ 099 Gobo 10100 ⇔ 109 Gobo 11110 ⇔ 119 Gobo 12120 ⇔ 129 Gobo 13130 ⇔ 139 Gobo 14140 ⇔ 197 Scorri in senso antiorario per gobo, da veloce a lento198 ⇔ 255 Scorri in senso orario gobo, da lento a veloce
7 Rotazione del cilindro		001 ⇔ 042 Fermare043 ⇔ 086 Ruota in senso antiorario, da lento a veloce087 ⇔ 129 Fermare130 ⇔ 173 Ruota in senso orario, da lento a veloce174 ⇔ 217 Fermare218 ⇔ 255 Alternando rotazione oraria-antioraria, lento a veloce

2Ch

Canale	Funzione	Valore	Percentuale/Impostazione
1 Programmi automatici		001 ⇔ 127128 ⇔ 255	Modalità automaticaModalità audio
2	Velocità programma 000 ⇔ 255		Da lento a veloce(si attiva quando il canale 1 è in modalità automatica)
	Sensibilità del suono 000 ⇔ 255		0–100%(si attiva quando il canale 1 è in modalità audio)

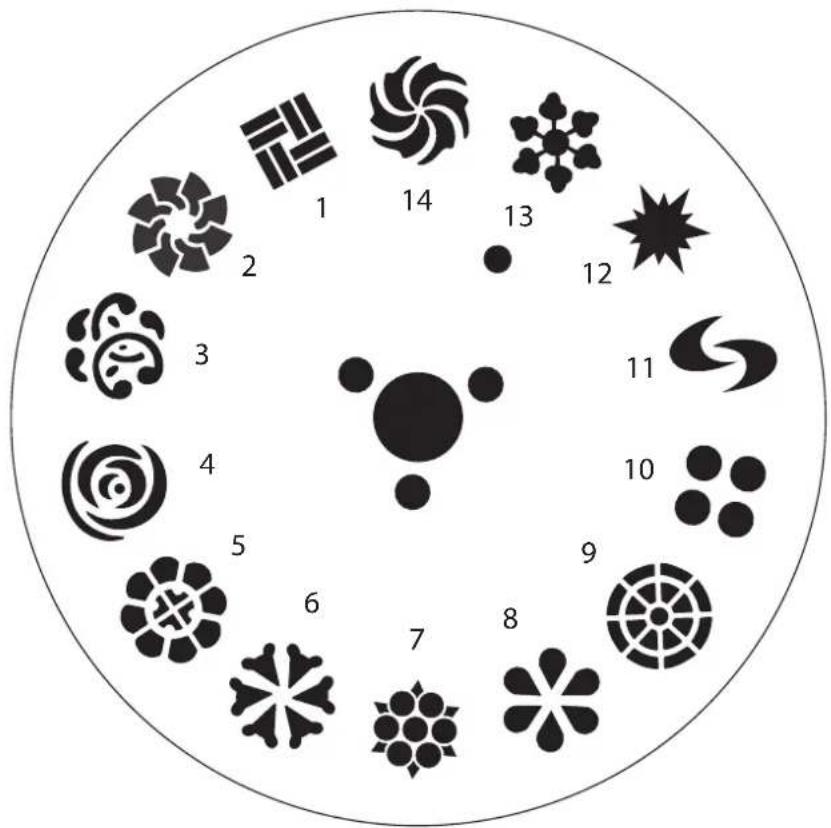

Gobos

1 2 3 4 5 6 7 8 9 10 11 12 13 14
