GEBRUIKSAANWIJZING Gobozap Chauvet
Over deze handleiding
De Gobozap Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie. Patent aangevraagd.
Disclaimer
De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
BEPERKTE GARANTIE
GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.
Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/
Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.
Veiligheidsinstructies
Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

- Sluit het product altijd aan op een geaard circuit.
- Zorg ervoor dat het netsnoer niet is gekrompen of beschadigd.
- Haal altijd het product uit het stopcontact voordat u het reinigt of de zekering vervangt.
- Ontkoppel het product nooit uit het stopcontact door aan het snoer te trekken.
- Als de montage van het product boven uw hoofd is, zorg ervoor dat er voldoende steun voor het gewicht van het product is en zet altijd het product vast met behulp van een veiligheidskabel.
- Zorg ervoor dat er geen brandbare materialen in de buurt van het product zijn wanneer het in werking is.
- Vermijd direct oogcontact met de lichtbron, terwijl het product aan staat.
- Raak de behuizing van het product niet aan wanneer het product aan staat, omdat de behuizing erg heet kan zijn.
- Het product is niet bedoeld voor permanente installatie.
- Het product is alleen geschikt voor binnenshuis gebruik. Het wordt begroot op IP20.
- Stel het product niet bloot aan regen of vocht.
- Sluit het product altijd op een stroombron aan die het voltage vermeld op het etiket of achterpaneel van het product.
- Sluit het product nooit op een dimmer of een regelbare weerstand.
- Zorg ervoor dat u de zekering vervangt door één van hetzelfde type.
- Installeer het product altijd op een plaats met voldoende ventilatie.
- Laat altijd minstens 20 inch (50 cm) tussen het product en de aangrenzende oppervlakken.
- Wees er zeker van dat er geen ventilatiesleuven op de behuizing van het product worden geblokkeerd.
- Gebruik het product niet bij een omgevingstemperatuur hoger dan 104 °F (40 °C).
- Draag het product nooit aan het netsnoer of een bewegend deel.
- Gebruik altijd de bevestigingsklem/hangbeugel om het product op te tillen.
- Als zich een ernstige operationele probleem voordoet, stop dan onmiddelijk met het gebruik van het product.
- Probeer nooit het product te repareren. Reparaties uitgevoerd door ongetrainde mensen kan leiden tot schade of storingen.
- Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van nietgebruik het product via stroomonderbreker of de stekker volledig van stroom af.

Contact
Van buiten de Verenigd Koninkrijk, Ierland, Benelux, Frankrijk of Duitsland kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar Contact Us voor contactinformatie.
Wat is inbegrepen
• Gobozap
- Stroomsnoer
- Montagebeugel
- Beknopte handleiding
Om te beginnen
Pak uw Gobozap uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.
AC-stroom
Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
Power Linking
U kunt maximaal 6 Gobozap-producten koppelen aan 230 V. Overschrijd dit aantal nooit. Stroomkabels kunnen afzonderlijk worden gekocht.
Vervanging van de zekering
- Ontkoppel het apparaat van de stroom.
- Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
- Druk de beveiligingskap uit de behuizing.
- Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.
- Plaats de zekeringhouder terug en steek de stekker er weer in.
Montage
Lees alvorens dit product te monteren alle Veiligheidsinstructies.

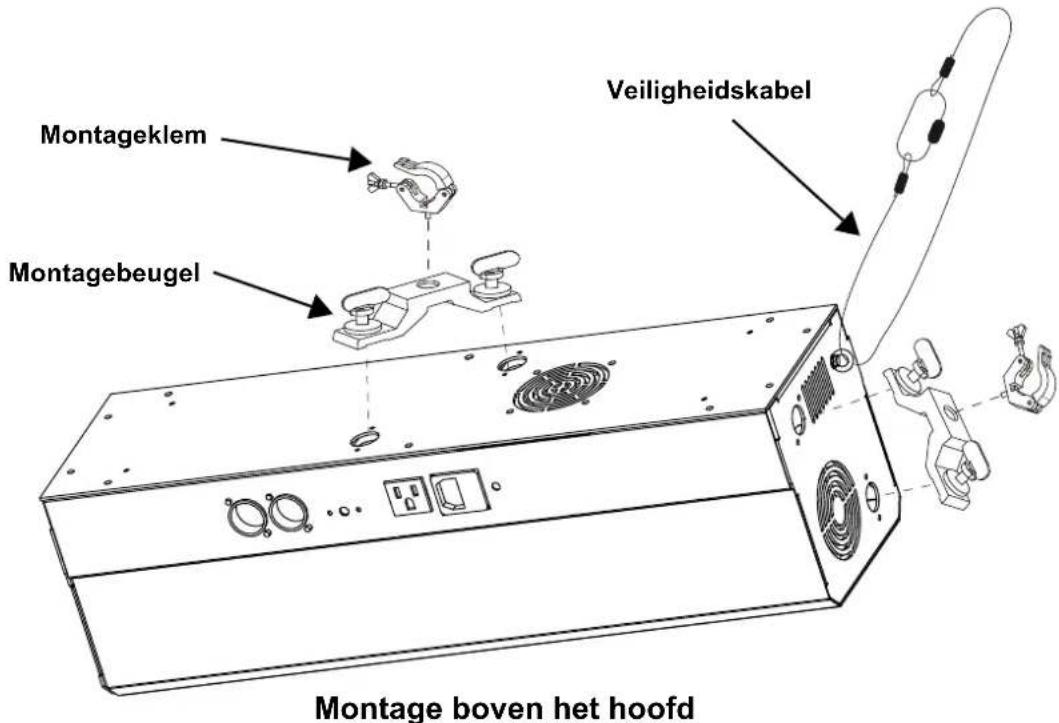

Montagediagram
De Gobozap kan met een DMX-regelaar werken, indien gekoppeld door seriële DMX-verbindingen. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op https://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf.
Startadres
Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 512.
Master/slave-verbinding
De Gobozap maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.

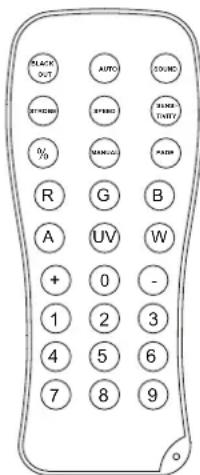

IRC-6 Infrarood Remote Control
De Gobozap kan worden bediend met de CHAUVET IRC-6.
| Black out | |
| Automatische modus | |
| Geluidsmodus | |
| Auto snelheid(druk op knop <+> / <-> om de snelheid van het programma te verhogen of te verlagen) | |
| Stroboscoopmodus(druk op knop <+> / <-> om de stroboscoopsnelheid te verhogen of te verlagen) | |
| Gevoeligheid(druk op knop + / - om de geluidsgevoeligheid te verhogen of te verlagen) | |
| <0-9> | Handmatige kleurcontrole(druk op een willekeurig nummer tussen <0> en <9> om een specifieke kleur van de LED te kiezen. De kleuren moeten overeenkomen met de kleuren op de afstandsbediening) |
| <0> | LED-intensiteit(druk op <0> om LED op volledige intensiteit in te stellen) |
Beschrijving bedieningspaneel
| Toets Functie | |
| Sluit het huidige menu of functie af | |
| Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie | |
| Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie | |
| Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie | |
Menukaart
Raadpleeg de productpagina van der Gobozap op www.chauvetdj.com voor de nieuwste menukaart.
| Modus Programmeerniveaus Beschrijving | |||
| Adres | 2Ch | d001-512 Stelt de DMX-persoonlijkheid in7Ch | |
| 11Ch | |||
| Automatische programma's | P-- | auto | Automatische programma's |
| Auto snelheid | S-- | 001-100 | Programmasnelheid |
| Geluidsactief | Snd | BO | Black-out als er geen geluid is |
| SLOW | Roteer langzaam als er geen geluid is | ||
| Geluidsgevoeligheid | SENV | 001-100 | Past de gevoeligheid van geluiden aan |
| Infrarood modus | SET | on | Schakelt infrarood in of uit |
| off | |||
| Master/Slave mode SLV | SLV1 | Kopieert de hoofdeenheid | |
| SLV2 | Slave-eenheid voor gecoördineerde show | ||
| Motor | mot | on | Draait motorrotatie om |
| off | Normale motorrotatie | ||
| 000-100 | Rotatie spiegelschotel alleen omzeilen voor auto/geluid. Als dit is ingesteld op 000, heeft deze instelling nergens effect op. Indien ingesteld op 050, roteert de spiegelschotel of gobo op 50% snelheid en past de snelheidsregeling van het auto- of geluidsprogramma alleen de kleuren en gobo's aan. | ||
DMX-waarden
11Ch
| Kanaal Functie Waarde Percentage/instelling | |||
| 1 Automatische programma's | 001 ⇔ 127128 ⇔ 255 | Automatische modusGeluidsactieve modus | |
| 2 | Programmasnelheid 000 ⇔ 255 | Langzaam tot snel(wordt geactiveerd wanneer kanaal 1 in de automatische modus staat) | |
| Geluidsgevoeligheid 000 ⇔ 255 | 0–100%(wordt geactiveerd wanneer kanaal 1 in de geluidsmodus staat) | ||
| 3 | Dimmer 1 | 000 ⇔ 255 | 0–100% |
| 4 | Dimmer 2 | 000 ⇔ 255 | 0–100% |
| 5 | Sluiter 1 | 000 ⇔ 255 | Stroboscoop snelheid, langzaam tot snel |
| 6 | Sluiter 2 | 000 ⇔ 255 | Stroboscoop snelheid, langzaam tot snel |
| 7 Kleurenwiel 1 | 001 ⇔ 004 Wit005 ⇔ 009 Rood010 ⇔ 014 Groen015 ⇔ 019 Blauw020 ⇔ 024 Geel025 ⇔ 029 Amber030 ⇔ 034 Roze035 ⇔ 039 Limoen groen040 ⇔ 044 Lichtblauw045 ⇔ 049 Magenta050 ⇔ 054 Cyaan055 ⇔ 059 Oranje060 ⇔ 064 UV065 ⇔ 069 Donker roze070 ⇔ 074Donker roze + wit075 ⇔ 079 UV + Donker roze080 ⇔ 084 Oranje + UV085 ⇔ 089Cyaan + oranje090 ⇔ 094Magenta + cyaan095 ⇔ 099Lichtblauw + magenta100 ⇔ 104Limoen groen + lichtblauw105 ⇔ 109Roze + limoen groen110 ⇔ 114 Amber + roze115 ⇔ 119 Geel + amber120 ⇔ 124 Blauw + geel125 ⇔ 129 Groen + blauw130 ⇔ 134 Rood + groen135 ⇔ 139 Wit + rood140 ⇔ 197Met de klok mee scrollen, snel tot langzaam198 ⇔ 255Linksom scrollen, langzaam tot snel | ||
| Kanaal Functie Waarde Percentage/instelling | ||
| 8 Kleurenwiel 2 | 001 ⇔ 004 Wit005 ⇔ 009 Rood010 ⇔ 014 Groen015 ⇔ 019 Blauw020 ⇔ 024 Geel025 ⇔ 029 Amber030 ⇔ 034 Roze035 ⇔ 039 Limoen groen040 ⇔ 044 Lichtblauw045 ⇔ 049 Magenta050 ⇔ 054 Cyaan055 ⇔ 059 Oranje060 ⇔ 064 UV065 ⇔ 069 Donker roze070 ⇔ 074 Donker roze + wit075 ⇔ 079 UV + Donker roze080 ⇔ 084 Oranje + UV085 ⇔ 089 Cyaan + oranje090 ⇔ 094 Magenta + cyaan095 ⇔ 099 Lichtblauw + magenta100 ⇔ 104 Limoen groen + lichtblauw105 ⇔ 109 Roze + limoen groen110 ⇔ 114 Amber + roze115 ⇔ 119 Geel + amber120 ⇔ 124 Blauw + geel125 ⇔ 129 Groen + blauw130 ⇔ 134 Rood + groen135 ⇔ 139 Wit + rood140 ⇔ 197 Met de klok mee scrollen, snel tot langzaam198 ⇔ 255 Linksom scrollen, langzaam tot snel | |
| 9 Gobowiel 1 | 001 ⇔ 009 Gobo 1010 ⇔ 019 Gobo 2020 ⇔ 029 Gobo 3030 ⇔ 039 Gobo 4040 ⇔ 049 Gobo 5050 ⇔ 059 Gobo 6060 ⇔ 069 Gobo 7070 ⇔ 079 Gobo 8080 ⇔ 089 Gobo 9090 ⇔ 099 Gobo 10100 ⇔ 109 Gobo 11110 ⇔ 119 Gobo 12120 ⇔ 129 Gobo 13130 ⇔ 139 Gobo 14140 ⇔ 197 Gobo tegen de klok in scrollen, snel tot langzaam198 ⇔ 255 Gobo met de klok mee scrollen, langzaam tot snel | |
| 10 Gobowiel 2 | 001 ⇌ 009 Gobo 1010 ⇌ 019 Gobo 2020 ⇌ 029 Gobo 3030 ⇌ 039 Gobo 4040 ⇌ 049 Gobo 5050 ⇌ 059 Gobo 6060 ⇌ 069 Gobo 7070 ⇌ 079 Gobo 8080 ⇌ 089 Gobo 9090 ⇌ 099 Gobo 10100 ⇌ 109 Gobo 11110 ⇌ 119 Gobo 12120 ⇌ 129 Gobo 13130 ⇌ 139 Gobo 14140 ⇌ 197 Gobo tegen de klok in scrollen, snel tot langzaam198 ⇌ 255 Gobo met de klok mee scrollen, langzaam tot snel | |
| 11 Vat-rotatie | 001 ⇌ 042 Stoppen043 ⇌ 086 Draai tegen de klok in, langzaam tot snel087 ⇌ 129 Stoppen130 ⇌ 173 Draai met de klok mee, langzaam tot snel174 ⇌ 217 Stoppen218 ⇌ 255 Afwisselend met de klok mee tegen de klok in draaien, langzaam tot snel | |
7Ch
| Kanaal Functie Waarde Percentage/instelling | |||
| 1 Automatische programma's | 001 ⇔ 127128 ⇔ 255 | Automatische modusGeluidsactieve modus | |
| 2 | Programmasnelheid 000 ⇔ 255 | Langzaam tot snel(wordt geactiveerd wanneer kanaal 1 in de automatische modus staat) | |
| Geluidsgevoeligheid 000 ⇔ 255 | 0–100%(wordt geactiveerd wanneer kanaal 1 in de geluidsmodus staat) | ||
| 3 | Dimmer | 000 ⇔ 255 | 0–100% |
| 4 | Sluiter | 000 ⇔ 255 | Stroboscoop snelheid, langzaam tot snel |
| Kanaal Functie Waarde Percentage/instelling | ||
| 5 Kleurenwiel | 001 ⇌ 004 Wit005 ⇌ 009 Rood010 ⇌ 014 Groen015 ⇌ 019 Blauw020 ⇌ 024 Geel025 ⇌ 029 Amber030 ⇌ 034 Roze035 ⇌ 039 Limoen groen040 ⇌ 044 Lichtblauw045 ⇌ 049 Magenta050 ⇌ 054 Cyaan055 ⇌ 059 Oranje060 ⇌ 064 UV065 ⇌ 069 Donker roze070 ⇌ 074 Donker roze + wit075 ⇌ 079 UV + Donker roze080 ⇌ 084 Oranje + UV085 ⇌ 089 Cyaan + oranje090 ⇌ 094 Magenta + cyaan095 ⇌ 099 Lichtblauw + magenta100 ⇌ 104 Limoen groen + lichtblauw105 ⇌ 109 Roze + limoen groen110 ⇌ 114 Amber + roze115 ⇌ 119 Geel + amber120 ⇌ 124 Blauw + geel125 ⇌ 129 Groen + blauw130 ⇌ 134 Rood + groen135 ⇌ 139 Wit + rood140 ⇌ 197 Met de klok mee scrollen, snel tot langzaam198 ⇌ 255 Linksom scrollen, langzaam tot snel | |
| 6 Gobowiel | 001 ⇌ 009 Gobo 1010 ⇌ 019 Gobo 2020 ⇌ 029 Gobo 3030 ⇌ 039 Gobo 4040 ⇌ 049 Gobo 5050 ⇌ 059 Gobo 6060 ⇌ 069 Gobo 7070 ⇌ 079 Gobo 8080 ⇌ 089 Gobo 9090 ⇌ 099 Gobo 10100 ⇌ 109 Gobo 11110 ⇌ 119 Gobo 12120 ⇌ 129 Gobo 13130 ⇌ 139 Gobo 14140 ⇌ 197 Gobo tegen de klok in scrollen, snel tot langzaam198 ⇌ 255 Gobo met de klok mee scrollen, langzaam tot snel | |
| Kanaal Functie Waarde Percentage/instelling | |||||
| 7 | V | a | t | - | 001 ⇌ 042 Stoppen043 ⇌ 086 Draai tegen de klok in, langzaam tot snel087 ⇌ 129 Stoppen130 ⇌ 973 Draai met de klok mee, langzaam tot snel174 ⇌ 217 Stoppen218 ⇌ 255 Afwisselend met de klok mee tegen de klok in draaien, langzaam tot snel |
2Ch
| Kanaal Functie Waarde Percentage/instelling | |||
| 1 Automatische programma's | 001 ⇔ 127128 ⇔ 255 | Automatische modusGeluidsactieve modus | |
| 2 | Programmasnelheid 000 ⇔ 255 | Langzaam tot snel(wordt geactiveerd wanneer kanaal 1 in de automatische modus staat) | |
| Geluidsgevoeligheid 000 ⇔ 255 | 0–100%(wordt geactiveerd wanneer kanaal 1 in de geluidsmodus staat) | ||

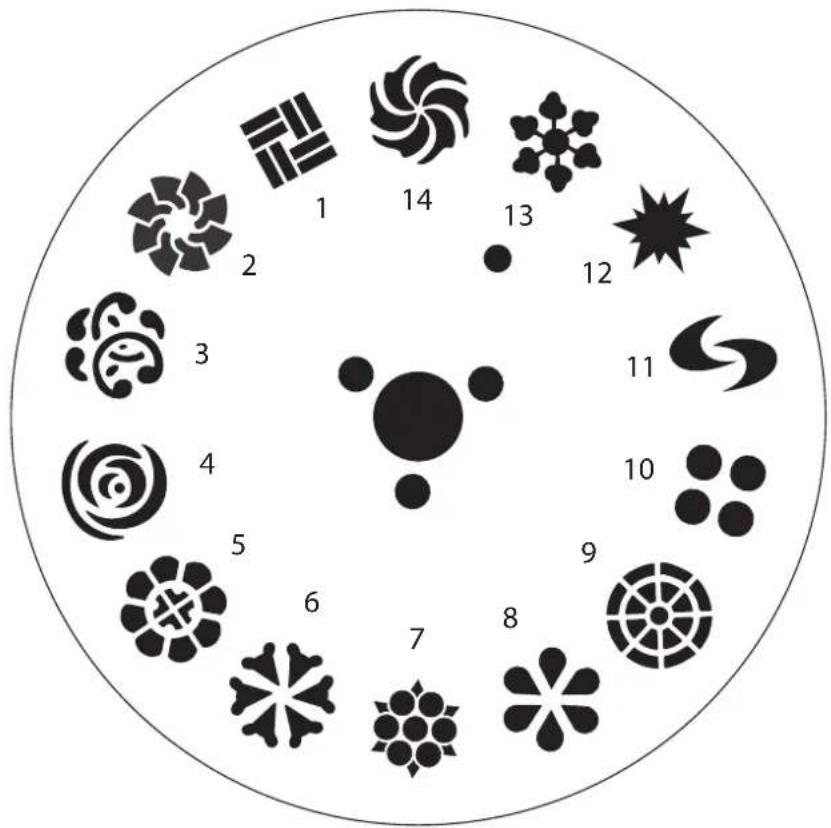

Gobos
