| Producttype | DJ-apparatuur - Roteert lichteffect |
| Merk | Chauvet |
| Model | Rotosphere HP |
| Voeding | 100-240 VAC, 50/60 Hz (universeel) |
| Verbruik | Ongeveer 50 W (geschat) |
| Afmetingen (geschat) | Ongeveer 35 x 35 x 45 cm |
| Gewicht (geschat) | Ongeveer 5 kg |
| Lichtbronnen | LEDs RGBWA+ (rood, groen, blauw, wit, cyaan, magenta, geel, oranje) – 3 secties |
| Besturingsmodi | DMX (3, 12, 28 kanalen), master/slave, infrarood (IRC-6), autonoom, geluidsactivering |
| Hoofdfuncties | Gemotoriseerde rotatie, stroboscoop, automatische programma's, statische kleuren, aangepaste kleurmenging |
| Connectiviteit | DMX in/uit (XLR 3-pins), IEC-voeding |
| Montage | Montagebeugel met veiligheidskabel (noodzakelijk op hoogte) |
| Zekering | Vervangbaar, zelfde type en stroomsterkte |
| Bedrijfstemperatuur | Max 40 °C |
| Beschermingsklasse | IP20 (alleen voor gebruik binnenshuis) |
| Onderhoud en reiniging | Loskoppelen voor reiniging; geen brandbare producten gebruiken |
| Veiligheid | Aarding verplicht; ogen niet blootstellen aan de lichtbron; apparaat niet openen |
| Onderdelen en repareerbaarheid | Zekering en voedingskabel vervangbaar; geen door gebruiker te repareren onderdelen binnenin |
| Garantie | Beperkt, zie Chauvet website voor voorwaarden |
Veelgestelde vragen - Rotosphere HP Chauvet
Gebruikersvragen over Rotosphere HP Chauvet
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw DJ-apparatuur in PDF-formaat gratis! Vind uw handleiding Rotosphere HP - Chauvet en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Rotosphere HP van het merk Chauvet.
GEBRUIKSAANWIJZING Rotosphere HP Chauvet
Over deze handleiding
De Rotosphere HP Beknopte Handleiding bevat basisinformatie over het product, zoals montage, menu-opties en DMXwaarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.
Disclaimer
De informatie en specificaties in deze beknopte handleiding konnen zonder voorafaande kennisgeving worden gewijzigd.
BEPERKTE GARANTIE
GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.
Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.
Voor klanten in het Verenigd Koninkrijk, Ierland, Belgie, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration
Chauvet garandeert dat dit product bij normaal gebruik vrij za blijven van defecten in materiaal en vakmanschap, voor de opgegevenperiode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op once website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is Niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vom van een origineel verkoopbewijs van een geauthoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtaar maar. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijkrechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, Belgie, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.
Veiligheidsinstructies
Deze veiligheidsinstructies bevatten belangrijke informatatie over de installmentie, het gebruik en het onderhoud.
Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Haal voor het verrangen van de zekering altijd de stekker van het product uit het stopcontact.
- KIJK NIET in de lichtbron wonneer het apparaat is ingeschakeld.
Zorg ervoor dat het stroomkabel Niet knikt of beschadigd.
- Koppel dit product nooit los van het stopcontact door aan de kabel te trekken.
- Gebruik een veiligheidskabel wonneer het product boven lichaamshoogte worden gemonteerd.
- GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
- RAAK het product NIET AAN wonneer het in werkig omdat het dan heet+zijn.
- De spanning van het stopcontact waarop u dit product aansluit要去 binnen het vermelde bereik op de sticker ofchterkant van het product�n.
- Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product Niet aan regen of vocht worden blootgesteld.
- Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
- Sluit dit product nooit aan op een dimmer of een regelweerstand.
- Vervang dezekering met een van hetzelfde type en metdezelfde Waarde.
- Draag het product nooit aan de stroomkabel.
- De maximale omgevingstemperatuur bedraagt 40^ . Gebruik dit product nicht bij hogere temperaturen.
- Stop in het geval van ernstige operationele problemen onmiddelijk met het gebruik.
- Open het product NIET. Het bevat geen te onderhonden onderdelen.
- Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wanner het product Niet worden gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
Contact
Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product returneren. Raadpleeg Contact Us aan het einde van deze beknopte handleiding voor contactinformationie.
Wat is inbegrepen
-
Rotosphere HP
-
Beknopte handleiding
-
Stroomkabel
Om te beginnen
Pak uw Rotosphere HP uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddelijk op de hoogte, Niet Chauvet.
AC-stroom
Dit product heft en voeding met automatisch bereik die werkt met een ingangsspanning van 100-240 VAC, 50 / 60Hz
Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wanner het product Niet worden gebruikt, moet u het product afluien door een aardlekschakelaar om te zetten of door het te ontkoppelen.
Power Linking
Het is möglichk om 8 Rotosphere HP producten te koppelen op 120 V of 13 producten op 230 V. Koppel NOOTeer dan dit aantal. Power-linking snoeren+zijn afzonderlijk verkrijgbaar.
Vervangen van dezekering
- Ontkoppel het apparaat van de stroom.
- Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
- Druk de beveiligingskap uit de behuizing.
- Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en verrang deze door een zekering van exact hetzelfde type.
- Plaats de zekeringhouser terug en steek de stekker er wee in.
Montage
Lees alvorens dit producte te monteren alle Veiligheidsinstructies.

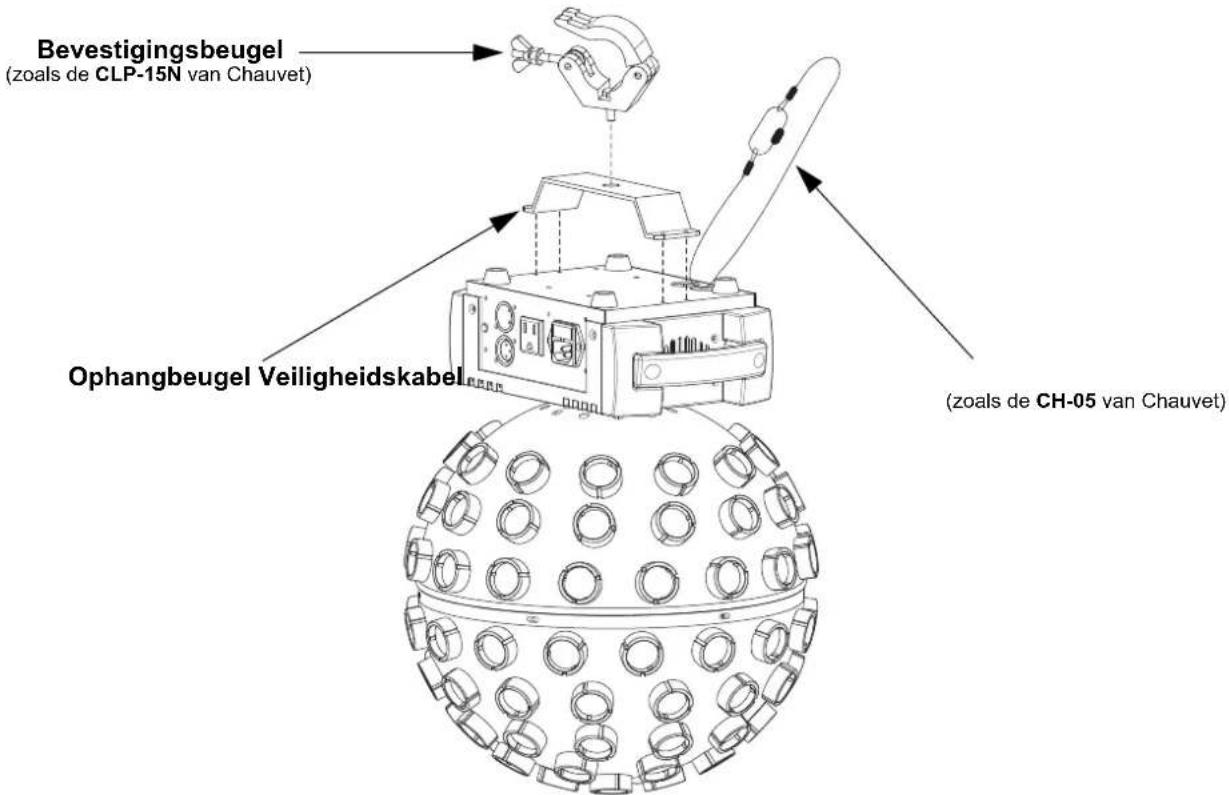

Montagediagram
Beschrijving bedieningspaneel
| Toets Functie | |
| <MENU> Siuit het huidige menu of functie af | |
| <NUP> | Navigeert omhoog via het menu of verhoogt de numerieke waarde wanner in een functie |
| <DOWN> | Navigeert omlaag via het menu of verlaagt de numerieke waarde wanner in een functie |
| <ENTER> | Activeert het huidige getoonde menu of staat de huidige geselecteerde waarde in de geselecteerde functie |
Menukaart
Raadpleeg de productpagina van Rotosphere HP op www.chauvetdj.com voor de niewste menukaart.
| Modus Programmeerniveauaus Beschrijving | |||
| DMX-modus | 3Ch | kanalen DMGohes12 | 3-kanalen DMX-modus |
| 12Ch 12-kanalen DMX-modus | |||
| 28Ch 28-kanalen DMX-modus | |||
| Programma's | P-- P 1-5 Automatische programma's | ||
| Snelheid S-S001-100 Programmasnelheid voor P 1-5 | |||
| Motor | Mot M000-100 Motorsnelheid voor programma's en staatische kleuren | ||
| Statische kleuren | C-- C001-015 Statische kleuren | ||
| Geluidsactief | Snd | bo Geluidsactieve programma, verduistering zonder geluid | |
| SLoU Geluidsactieve programma, langzaam zonder geluid | |||
| Gevoeligheid | SEnS u001-100 Stelt de gevoeligheid in van de geluidsmodus | ||
| Aangepaste kleuren-menging | U-- | r000-255 | |
| G000-255 | |||
| b000-255 | |||
| U000-255 | |||
| C000-255 | |||
| M000-255 | |||
| y000-255 | |||
| o000-255 | |||
| S000-100 | |||
| DI_ | DI-L | ||
| DI-R | |||
| Naar rechts draaien | |||
| Naar rechts draaien | |||
| M000-100 Motorsnelheid | |||
| Infrarood-modus | SEt | on | |
| oFF | |||
DMX-koppeling
De Rotosphere HP kan met een DMX-regelaar werkken. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u Nietbekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.
Startadres
Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 485.
Master/slaaf-verbinding
De Rotosphere HP maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slaaf-modus. Instructies voor het aansluten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.
IRC-6 Infrarood afstandsbediening
De Rotosphere HP is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ Ga voor meer informatie over de IRC-6 of download-instructies aanr www.chauvetdj.com.
28Ch
DMX-waarden
| Kanaal Functie Waarde Percentage/Instelling | |||
| 1 | Rood 1 | 000 ⇌ 255 | 0-100% |
| 2 | Groen 1 | 000 ⇌ 255 | 0-100% |
| 3 | Blauwe 1 | 000 ⇌ 255 | 0-100% |
| 4 | Wit 1 | 000 ⇌ 255 | 0-100% |
| 5 | Cyaan 1 | 000 ⇌ 255 | 0-100% |
| 6 | Magenta 1 | 000 ⇌ 255 | 0-100% |
| 7 | Geel 1 | 000 ⇌ 255 | 0-100% |
| 8 | Oranje 1 | 000 ⇌ 255 | 0-100% |
| 9 | Rood 2 | 000 ⇌ 255 | 0-100% |
| 10 | Groen 2 | 000 ⇌ 255 | 0-100% |
| 11 | Blauwe 2 | 000 ⇌ 255 | 0-100% |
| 12 | Wit 2 | 000 ⇌ 255 | 0-100% |
| 13 | Cyaan 2 | 000 ⇌ 255 | 0-100% |
| 14 | Magenta 2 | 000 ⇌ 255 | 0-100% |
| 15 | Geel 2 | 000 ⇌ 255 | 0-100% |
| 16 | Oranje 2 | 000 ⇌ 255 | 0-100% |
| 17 | Rood 3 | 000 ⇌ 255 | 0-100% |
| 18 | Groen 3 | 000 ⇌ 255 | 0-100% |
| 19 | Blauwe 3 | 000 ⇌ 255 | 0-100% |
| 20 | Wit 3 | 000 ⇌ 255 | 0-100% |
| 21 | Cyaan 3 | 000 ⇌ 255 | 0-100% |
| 22 | Magenta 3 | 000 ⇌ 255 | 0-100% |
| 23 | Geel 3 | 000 ⇌ 255 | 0-100% |
| 24 | Oranje 3 | 000 ⇌ 255 | 0-100% |
| 25 | Stroboscoop | 000 | Geen functie |
| 001 ⇌ 255 | Stroboscoop, langzaam tot snel | ||
| 26 | Programma | 000 | Geen functie |
| 001 ⇌ 250 | Automatische programma | ||
| 251 ⇌ 255 | Geluidsactieve programma | ||
| 27 | Programmasnelheid(wanneer K. 26 001 ⇌ 250 is) | 000 ⇌ 255 | Automatische programmasnelheid, langzaam tot snel |
| Geluidsgevoeligheid(wanneer K. 26 251 ⇌ 255 is) | 000 ⇌ 255 | Geluidsgevoeligheid, lage tot hoge | |
| 28 | Motorsnelheid | 000 ⇌ 255 | Motorrotatiesnelheid, langzaam tot snel |
12Ch
| Kanaal Functie Waarde Percentage/Instelling | ||
| 1 Programm | 000 Geen functie | |
| 001 ⇌ 250 | Automatische programm | |
| 251 ⇌ 255 | Geluidsactieve programm | |
| 2 | Programmasnelheid(wanner K. 1 001 ⇌ 250 is) | 000 ⇌ 255 Automatische programmamelheid, langzaam tot snel |
| Geluidsgevoeligheid(wanner K. 1 251 ⇌ 255 is) | 000 ⇌ 255 Geluidsgevoeligheid, lage tot hoge | |
| 3 Rood | 000 ⇌ 255 0-100% | |
| 4 Groen | 000 ⇌ 255 0-100% | |
| 5 Blauwe | 000 ⇌ 255 0-100% | |
| 6 Wit | 000 ⇌ 255 0-100% | |
| 7 Cyaan | 000 ⇌ 255 0-100% | |
| 8 Magenta | 000 ⇌ 255 0-100% | |
| 9 Geel | 000 ⇌ 255 0-100% | |
| 10 Oranje | 000 ⇌ 255 0-100% | |
| 11 Stroboscoop | 000 ⇌ 005 | Geen functie |
| 006 ⇌ 255 | Stroboscoop, langzaam tot snel | |
| 12 Motorsnelheid | 000 ⇌ 255 Motorrotatiesnelheid, langzaam tot snel | |
3Ch
| Kanaal Functie Waarde Percentage/Instelling | |||
| 1 Programm | 000 Geen functie | ||
| 001 ⇌ 250 | Automatische programm | 251 ⇌ 255 | |
| 2 | Programmasnelheid (wanner K. 1 001 ⇌ 250 is) | 000 ⇌ 255 | Automatische programmamelheid, langzaam tot snel |
| Geluidsgevoeligheid (wanner K. 1 251 ⇌ 255 is) | 000 ⇌ 255 | Geluidsgevoeligheid, lage tot hoge | |
| 3 | Motorsnelheid | 000 ⇌ 255 | Motorrotatiesnelheid, langzaam tot snel |
