Type de produit	Équipement DJ - Effet lumineux rotatif
Marque	Chauvet
Modèle	Rotosphere HP
Alimentation	100-240 VAC, 50/60 Hz (universelle)
Consommation	Environ 50 W (estimé)
Dimensions (estimées)	Environ 35 x 35 x 45 cm
Poids (estimé)	Environ 5 kg
Sources lumineuses	LEDs RGBWA+ (rouge, vert, bleu, blanc, cyan, magenta, jaune, orange) – 3 sections
Modes de contrôle	DMX (3, 12, 28 canaux), maître/esclave, infrarouge (IRC-6), autonome, activation sonore
Fonctions principales	Rotation motorisée, stroboscope, programmes automatiques, couleurs statiques, mélange de couleurs personnalisé
Connectivité	DMX entrée/sortie (XLR 3 broches), alimentation IEC
Montage	Support de montage avec câble de sécurité (nécessaire en hauteur)
Fusible	Remplaçable, type et ampérage identiques
Température de fonctionnement	Max 40 °C
Indice de protection	IP20 (usage intérieur uniquement)
Entretien et nettoyage	Débrancher avant nettoyage ; ne pas utiliser de produits inflammables
Sécurité	Mise à la terre obligatoire ; ne pas exposer les yeux à la source lumineuse ; ne pas ouvrir l'appareil
Pièces détachées et réparabilité	Fusible et câble d'alimentation remplaçables ; aucune pièce réparable par l'utilisateur à l'intérieur
Garantie	Limitée, voir site Chauvet pour conditions

FOIRE AUX QUESTIONS - Rotosphere HP Chauvet

Comment connecter le Rotosphere HP en mode DMX ?

Utilisez un câble DMX XLR 3 broches pour relier la sortie DMX du contrôleur à l'entrée DMX de l'appareil. Configurez l'adresse de départ via le menu (adresse max recommandée : 485). Sélectionnez le mode DMX souhaité (3, 12 ou 28 canaux) dans le menu.

Comment régler la vitesse de rotation du moteur ?

Dans le menu, accédez à l'option Mateur Mot (M000-100) pour régler la vitesse du moteur de 0 à 100 %. En mode DMX, utilisez le canal dédié (canal 28 en mode 28 canaux, canal 12 en mode 12 canaux, canal 3 en mode 3 canaux).

Comment utiliser la télécommande infrarouge IRC-6 ?

Assurez-vous que le mode infrarouge est activé : allez dans le menu, puis SET > ir et réglez sur on. Pointez la télécommande IRC-6 vers le capteur avant de l'appareil pour contrôler les fonctions.

Que faire si l'appareil ne répond pas ?

Vérifiez d'abord l'alimentation et le fusible. Assurez-vous que le cordon d'alimentation est bien branché. Si le fusible est grillé, remplacez-le par un fusible de même type et ampérage. Si le problème persiste, contactez le support Chauvet.

Comment remplacer le fusible ?

Débranchez l'appareil. Utilisez un tournevis à tête plate pour soulever le capuchon du porte-fusible. Retirez le fusible grillé et remplacez-le par un fusible identique (même type et ampérage). Remettez le capuchon et rebranchez.

Comment configurer le mode maître/esclave ?

Connectez les appareils en chaîne via DMX. Sur le maître, sélectionnez un mode autonome (programme ou son). Sur les esclaves, réglez l'adresse DMX sur 1 (ou mode esclave). Consultez le manuel pour plus de détails.

Quels sont les modes DMX disponibles ?

Le Rotosphere HP propose trois modes DMX : 3 canaux (programme, vitesse/sensibilité, moteur), 12 canaux (programme, vitesse/sensibilité, rouges/verts/bleus/blanc/cyan/magenta/jaune/orange, stroboscope, moteur) et 28 canaux (contrôle individuel des 8 couleurs sur 3 sections, stroboscope, programme, vitesse/sensibilité, moteur).

Comment activer le mode son (Sound-Active) ?

Dans le menu, sélectionnez Snd puis bo (noir sans son) ou SLoU (lent sans son). Ajustez la sensibilité via SEnS (u001-100). L'appareil réagira alors au rythme de la musique.

Quelles sont les précautions de sécurité importantes ?

L'appareil doit être relié à une prise mise à la terre. N'exposez pas vos yeux directement à la lumière. Ne l'utilisez pas à l'extérieur (IP20). Assurez une ventilation d'au moins 50 cm autour. Ne le branchez pas sur un variateur. Débranchez avant entretien.

Comment nettoyer le Rotosphere HP ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de solvants ou produits inflammables. Ne nettoyez pas lorsque l'appareil est chaud.

MODE D'EMPLOI Rotosphere HP Chauvet

A propos de ce manuel

Le Manuel de Référence (MdR) du Rotosphere HP reprend des informations de base sur cet apparéil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails.

Clause de non Responsabilité

Les informations et caractéristiques containes dans ce MdR sont sujettes à modification sans préavis.

GARANTIE LIMITEE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÉTÉS.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appeareil est exempt de defaults de materiaux et de fabrication dans des conditions normales d'utilisation, pendant la période specifiée dans la garantie limitee complete consultable sur notre site Internet et sous reserve des exclusions et limitations qui y sont enoncées. Cette garantie ne s'applique qu'a l'acheteur initial du produit et n'est pas transferrable. Pour exercer les droits prevus par cette garantie, vousdez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorise qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confere des droits légaux spécifique. Vous pouze également beneficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulterer vret revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cét apparéil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours debrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
  Veillez à ce que le cordon d'alimentation ne soit jamais pince ou endommagé.
• Ne débranchez jamais cet apparéil en tirant sur le cordon d'alimentation.
• En cas de montage de l'appareil en hauteur, voirlez à plusieurs utiliser un cable de sécurité.
• NE PAS laisser de produit inflammable à proximé de l'appareil lorsque celui-ci fonctionne.
• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.
  La tension de la source d'énergie à laquelle est connecté cet apparéil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l' apparéil.
• Cet apparéil doit uniquement être utilisé en interieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet apparéil ni à la pluie ni à l'humidité.
• Installéz toujours cet apparéil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.
  Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.
• Ne connectez jamais cet apparéil à un variateur ou un rhéostat.
• Lors du remplacement du fusible, utilisez le même type et le même ampérage.
• Ne portez jamais le produit par le cable d'alimentation.
• La température ambiente maximale est de 40^ (104°F). Ne faites pas fonctionner cet apparéil à des températures plus élevées.
• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.
• NE PAS ouvrir cet apparéil. Il ne contient aucune piece réparable par l'utilisateur.
  Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour returner un apparéil. Régérez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Contenu

• Rotosphere HP
• Manuel de Référence
  Cable d'alimentation

Prealable

Déballez vous Rotosphere HP et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.

Alimentation CA

Cet appeareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Raccordement

Il est possible de raccarder jusqu'à 8 Rotosphere HP à 120 V ou 13 à 230 V. Ne dépassez jamais ce nombre. Les cordons d'alimentation peuvent être achetés séparément.

Remplacement des fusibles

1. Debranchez l'appareil.
2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. Soulevez le capuchon de sécurité hors du boîtier.
4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de même type et de même ampérage.
5. Remettez le porte-fusible en place puis rebranchez.

Montage

Avant de monter cet apparéil, veuillez litre les Consignes de Sécurité.

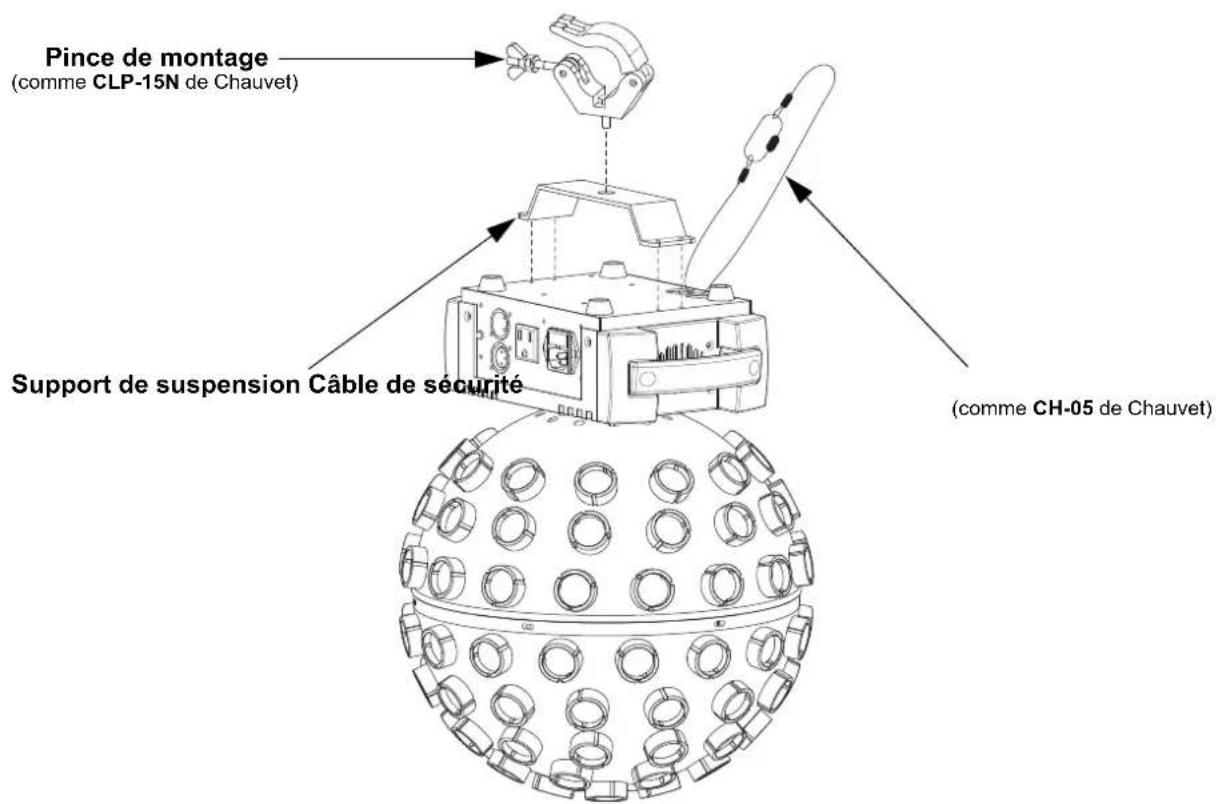

Scheme de montage

Description du panneau de commande

Bouton Fonction
<MONTH>	Permet de sortir du menu ou de la fonction en cours
<UP>	Permet de naviguer vers le haut dans la liste du menu et d'incrementer une valeur numérique dans une fonction
<DOWN>	Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction
<ENTER>	Active l'entrée de menu actuellément affichée ou confirme la valeur actuellément sélectionnée pour la fonction en cours de Sélection

Menu carte

Reportez-vous à la page du produit Rotosphere HP sur www.chauvetdj.com pour la derniere carte des menu.

Mode Étapes de programmation Description
Mode DMX	3Ch	DMX à 2004-512		Mode DMX à 3 canaux
	12Ch Mode
	28Ch Mode DMX à 28 canaux
Programmes	P-- P 1-5 Programmes automatiques
Vitesse S--	S001-100 Vitesse de programme pour P 1-5
Mateur Mot	M000-100			Vitesse du moteur pour les programmes et couleurs statiques
Couleurs statiques	C-- C001	-015 Couleurs statiques
Sound Mode	Snd	bo		Programme son-activé, faire du noir sans son
		SLoU Programme		son-activé, lent sans son
Sensibilité	SEnS	u001-100		Ajuste la sensibilité du mode d'activation par son
Mélange de couleur personnalisée	U--	r000-255		Couleurs statiques personnaliséesCombinaison de rouge, vert, bleu, blanc, cyan, magenta, jaune, et orange
		G000-255
		b000-255
		U000-255
		C000-255
		M000-255
		y000-255
		o000-255
		S000-100		La vitesse du stroboscope
		DI_	DI-L	Tourne à gauche
			DI-R	Tourner à droite
		M000-100		Vitesse du moteur
Mode infrarouge	SET	ir	on	Permet d'activer ou désactiver l'infrarouge
			oFF

Chainage DMX

Le Rotosphere HP peut fonctionner avec un contrôleur DMX. Les instructions pour la connexion et la configuration de cet apparéil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com.

Adresse de départ

Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandaee est 485.

Connexion maitre/esclave

Le Rotosphere HP utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet apparéil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation.

IRC-6 (Télécommande par infrarouge)

Le Rotosphere HP est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET DJ. Pour plus d'informations sur l'IRC-6 ou pour télécharger les instructions, rendez-vous à l'adresse www.chauvetdj.com.

Valeurs DMX 28Ch

Canal Fonction Valeur Pourcentage/Paramétrage
1	Rouge 1	000 ⇌ 255	0-100%
2	Vert 1	000 ⇌ 255	0-100%
3	Bleu 1	000 ⇌ 255	0-100%
4	Blanc 1	000 ⇌ 255	0-100%
5	Cyan 1	000 ⇌ 255	0-100%
6	Magenta 1	000 ⇌ 255	0-100%
7	Jaune 1	000 ⇌ 255	0-100%
8	Orange 1	000 ⇌ 255	0-100%
9	Rouge 2	000 ⇌ 255	0-100%
10	Vert 2	000 ⇌ 255	0-100%
11	Bleu 2	000 ⇌ 255	0-100%
12	Blanc 2	000 ⇌ 255	0-100%
13	Cyan 2	000 ⇌ 255	0-100%
14	Magenta 2	000 ⇌ 255	0-100%
15	Jaune 2	000 ⇌ 255	0-100%
16	Orange 2	000 ⇌ 255	0-100%
17	Rouge 3	000 ⇌ 255	0-100%
18	Vert 3	000 ⇌ 255	0-100%
19	Bleu 3	000 ⇌ 255	0-100%
20	Blanc 3	000 ⇌ 255	0-100%
21	Cyan 3	000 ⇌ 255	0-100%
22	Magenta 3	000 ⇌ 255	0-100%
23	Jaune 3	000 ⇌ 255	0-100%
24	Orange 3	000 ⇌ 255	0-100%
25	Stroboscope	000	Pas de fonction
		001 ⇌ 255	Stroboscope, lente à rapide
26	Programme	000	Pas de fonction
		001 ⇌ 250	Programme automatiques
		251 ⇌ 255	Programme son-activé
27	Vitesse du programme(lorsque C. 26 est 001 ⇌ 250)	000 ⇌ 255	Vitesse du programme automatique, lente à rapide
	Sensibilité au son(lorsque C. 26 est 251 ⇌ 255)	000 ⇌ 255	Sensibilité au son, basse à évolutione
28	Vitesse du moteur	000 ⇌ 255	Vitesse du rotation du moteur, lent à rapide

12Ch

Canal Fonction Valeur Pourcentage/Paramétrage
1 Programme	000 Pas de fonction
	001 ⇌ 250	Programme automatiques
	251 ⇌ 255	Programme son-activé
2 Vitesse du programme (lorsque C. 1 est 001 ⇌ 250)	000 ⇌ 255	Vitesse du programme automatique, lente à rapide
Sensibilité au son (lorsque C. 1 est 251 ⇌ 255)	000 ⇌ 255	Sensibilité au son, basse à elevée
3 Rouge 000 ⇌ 255 0–100%
4 Vert 000 ⇌ 255 0–100%
5 Bleu	000 ⇌ 255	0–100%
6 Blanc	000 ⇌ 255	0–100%
7 Cyan	000 ⇌ 255	0–100%
8 Magenta	000 ⇌ 255	0–100%
9 Jaune	000 ⇌ 255	0–100%
10 Orange	000 ⇌ 255	0–100%
11 Stroboscope	000 ⇌ 005	Pas de fonction
	006 ⇌ 255	Stroboscope, lente à rapide
12 Vitesse du moteur	000 ⇌ 255	Vitesse du rotation du moteur, lent à rapide

3Ch

Canal	Fonction	Valeur	Pourcentage/Paramétrage
1 Programme	000 Pas de fonction
	001 ⇌ 250	Programme automatiques
	251 ⇌ 255	Programme son-activé
2	Vitesse du programme (lorsque C. 1 est 001 ⇌ 250)	000 ⇌ 255	Vitesse du programme automatique, lente à rapide
	Sensibilité au son (lorsque C. 1 est 251 ⇌ 255)	000 ⇌ 255	Sensibilité au son, BASSE à élevé
3	Vitesse du moteur	000 ⇌ 255	Vitesse du rotation du moteur, lent à rapide
