Marque	Chauvet
Modèle	SlimBANK T18 USB
Type de produit	Panneau LED RGB pour éclairage DJ
Alimentation	100-240 VCA, 50/60 Hz (alimentation universelle)
Consommation électrique	Voir étiquette ou manuel utilisateur
Nombre de LEDs	18 LEDs tricolores haute puissance
Type de contrôle	DMX (3, 5, 9, 13 canaux), infrarouge (IRC-6), D-Fi USB sans fil, autonome
Fonctions principales	Couleurs statiques, programmes automatiques, activation par le son, mélange de couleurs personnalisé, stroboscope, gradation
Connectivité	Entrée/sortie DMX, port D-Fi USB, entrée/sortie d'alimentation
Portes de grange	Amovibles, pour diriger la lumière
Montage	Supports de montage réglables, câble de sécurité requis pour montage en hauteur
Ventilation	Bien ventilé, distance minimale 50 cm des surfaces adjacentes
Température ambiante maximale	40 °C (104 °F)
Protection	IP20 (usage intérieur uniquement)
Fusible	Remplacement par fusible de même type et ampérage (voir étiquette)
Nettoyage	Débrancher avant nettoyage, utiliser un chiffon humide
Entretien	Aucune pièce réparable par l'utilisateur, ne pas ouvrir
Sécurité	Ne pas exposer les yeux à la source lumineuse, ne pas utiliser sur variateur, mise à la terre obligatoire
Garantie	Voir fiche de garantie fournie

FOIRE AUX QUESTIONS - SlimBANK T18 USB Chauvet

Comment régler l'adresse DMX de départ ?

Dans le menu, sélectionnez le mode DMX (3-CH, 5-CH, 9-CH ou 13-CH) puis réglez l'adresse de 001 à 512 à l'aide des boutons de navigation.

Comment utiliser le mode maître/esclave ?

Connectez les appareils en chaîne DMX. Configurez un appareil comme maître (mode autonome) et les autres en esclave (mode DMX avec adresse automatique). Consultez le manuel pour les détails.

Comment nettoyer le SlimBANK T18 USB ?

Débranchez l'appareil. Utilisez un chiffon humide (non trempé) pour nettoyer la surface. Ne pas utiliser de solvants ou de produits abrasifs.

Quel est le type de fusible à utiliser ?

Utilisez un fusible de même type et ampérage que celui d'origine (indiqué sur l'étiquette près du porte-fusible). Remplacez-le en débranchant l'appareil au préalable.

Comment utiliser la télécommande infrarouge IRC-6 ?

Activez le mode infrarouge dans le menu (SET > On). Pointez la télécommande vers le récepteur IR de l'appareil. La télécommande permet de contrôler les couleurs statiques et les programmes automatiques.

Comment connecter un module D-Fi USB ?

Branchez le module D-Fi USB sur le port USB dédié. L'appareil passera automatiquement en mode sans fil. Réglez le canal DIP et l'adresse DMX. Attention : ne branchez que des modules D-Fi USB.

Quels sont les modes DMX disponibles ?

L'appareil propose quatre modes : 3 canaux (RGB), 5 canaux (gradateur, RGB, stroboscope), 9 canaux (gradateur, RGB, stroboscope, macros, programmes, vitesse, gradation) et 13 canaux (contrôle par zones RGB, programmes, vitesse, gradateur, stroboscope).

Comment configurer un programme automatique ?

Dans le menu, sélectionnez l'option P-- (Programmes automatiques), choisissez un programme de 1 à 14, puis réglez la vitesse (S--) de 1 à 100 ou activez le mode son (Snd) avec sensibilité (SenS) réglable.

Comment activer le mode d'activation par le son ?

Dans le menu, sélectionnez Snd pour activer le mode son. Réglez la sensibilité (SenS) de 0 à 100. L'appareil réagira au rythme de la musique via son microphone intégré.

Quels sont les accessoires fournis ?

Le SlimBANK T18 USB est livré avec : un manuel de référence, une fiche de garantie, des portes de grange amovibles, et un cordon d'alimentation.

MODE D'EMPLOI SlimBANK T18 USB Chauvet

A propos de ce manuel

Le Manuel de Référence (MR) du SlimBANK T18 USB reprend des informations d'base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site interne www.chauvetlighting.com pour plus de détails.

Clause de nor Responsabilité

Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
  • NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.
• Cet appareil doit uniquement être utilisé en intérieur ! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.
  • Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.
• Ne connectez jamais cet appareil à un variateur ou un rhéostat.
• Lors du remplacement du fusible, utilisez le même type et le même ampérage.
• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.
• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.
• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.
  • NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Nous contacter

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique ou du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner u appareil. Veuillez consulter le site internet www.chauvetlighting.com pour obtenir des informations pour nous contacter.

Contenu

• SlimBANK T18 USB
• Fiche de garantie
• Portes de grange
  • Manuel de référence
  • Cordon d'alimentation

Préalable

Déballez votre SlimBANK T18 USB et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.

Description de l'appareil

Le SlimBANK T18 USB est un panneau LED tricolore. Les portes de grange amovibles dirigent la lumière là où vous en avez besoin. Intégre la technologie infrarouge qui permet le contrôle aisé des couleurs statiques et des programme automatisés avec la télécommande IRC-6 en option. Le port D-Fi USB intégré permet d'effectuer un contrôle DMX sans fil. Les dix-huit LEDs tricolores haute puissance permettent d'éliminer quasiment toute ombre multicolore. De plus, la sortie lumineus douce et uniforme fait de ce projecteur un appareil idéal pour les usages en lumière frontale.

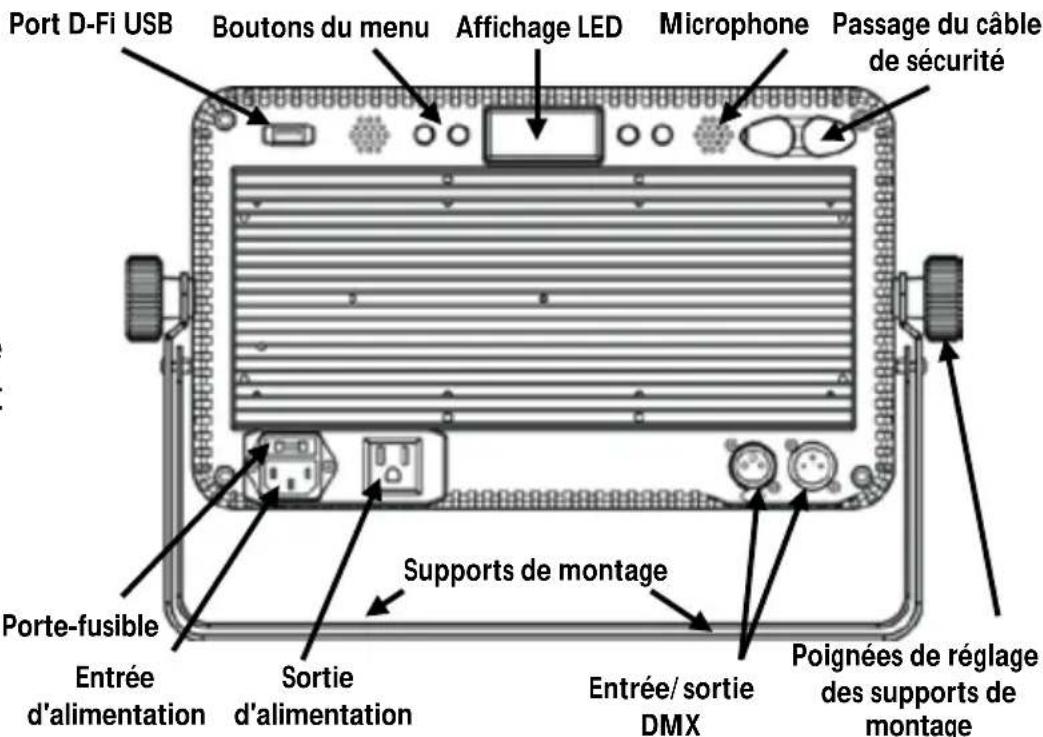

Vue d'ensemble du produit

Port D-Fi USB Boutons du menu Affichage LED Microphone Passage du câble de sécurité Porte-fusible Entrée d'alimentation Sortie d'alimentation Entrée/ sortie DMX Poignées de réglage des supports de montage Supports de montage

ATTENTION ! NE branchez QUE des appareils D-Fi USB sur le port USB. Le non-respect de cette consigne peut endommager l'appareil.

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge tour tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Chainage électrique

Pour savoir combien de projecteurs SlimBANK T18 USB peuvent être chaînés entre eux au maximum sur du 120 V ou du 240 V, veillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil.

Remplacement des fusibles

1. Débranchez l'appareil.
2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. Soulevez le capuchon de sécurité hors du boîtier.
4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de même type et de même ampérage.
5. Remettez le porte-fusible en place puis rebranchez.

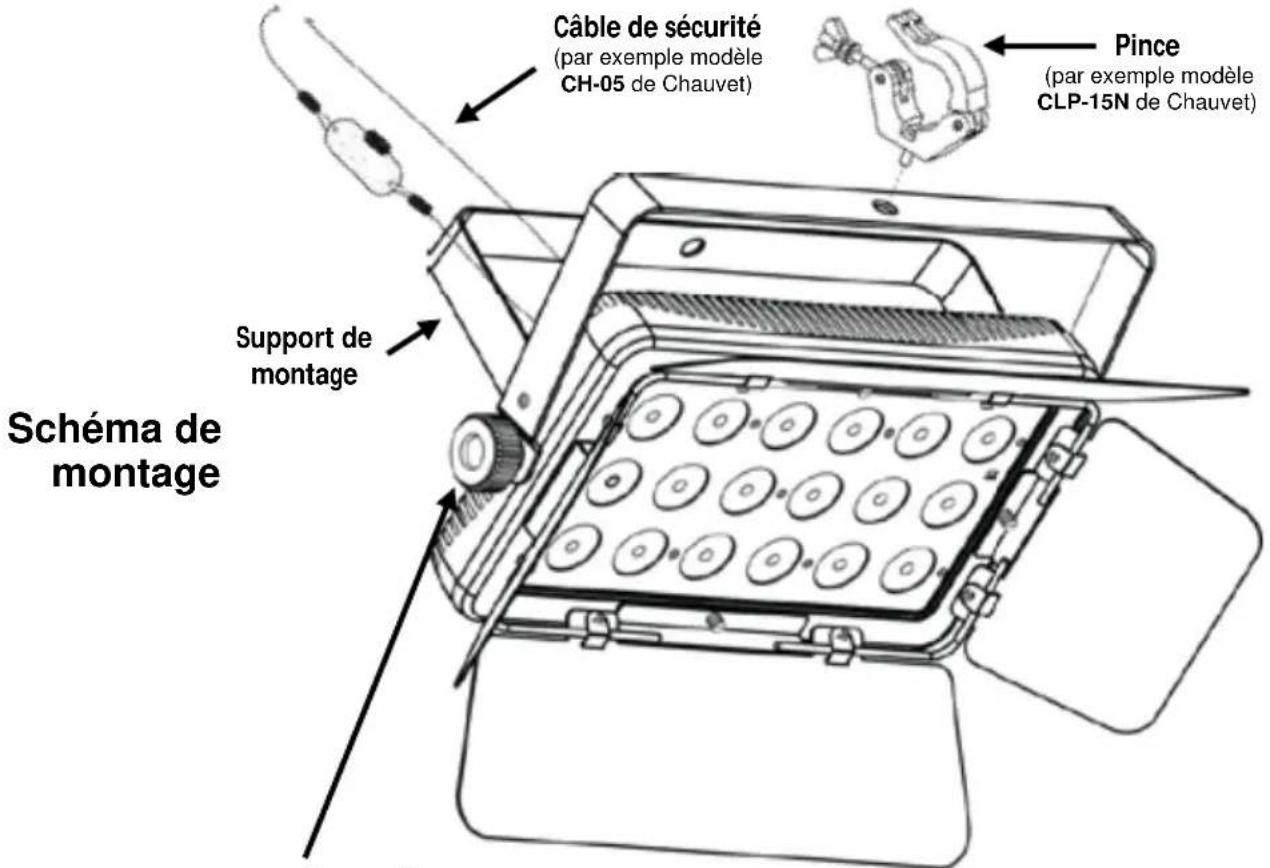

Montage

Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.

Câble de sécurité (par exemple modèle CH-05 de Chauvet) Pince (par exemple modèle CLP-15N de Chauvet) Support de montage Schéma de montage

Poignées de réglage des supports de montage

Description du panneau de commande	Bouton	Fonction
		Permet de sortir du menu ou de la fonction en cours
		Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction
		Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction
		Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection

Options du menu

Mode	Étapes de programmation		Description
Mode DMX	3-CH	d 1–512	Permet de sélectionner la personnalitéDMX et l'adresse DMX de départ
	5-CH
	9-CH
	13CH
Couleurs statiques	C-- C1–18		Couleurs statiques
Programmes Automatiques	P-- P 1–14		Configure le programmes automatiques1–14
Vitesse	S--	S 1–100	Permet de régler la vitesse desprogrammes automatiques
Activation par le son	Snd		Configure le mode Son actif
Sensibilité au son	SenS u 0–100		Permet de régler la sensibilité du mode d'activation par le son
Mélange de couleurs personnalisée	U--	r000–255	Couleurs statiques personnaliséesCombinaison de rouge, vert et bleu
		g000–255
		b000–255
Vitesse de gradation	dIM	OFF	Paramètres de vitesse de gradation arrêt, rapide, moyen et lent
		dIM1
		dIM2
		dIM3
Température teMP			Affiche la température actuelle du produit
Mode infrarouge	SET	On	Permet d'activer le mode infrarouge pour l'utilisation de la télécommande IRC-6
		OFF

Chainage DMX

Le SlimBANK T18 USB peut fonctionner avec un contrôleur DMX lorsqu'il est relié par des connexions séries DMX. Les instructions pour la connexion et la configuration d cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetlighting.com.

Adresse de départ

Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est 500.

Connexion maître/esclave

Le SlimBANK T18 USB utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquée dans le manuel d'utilisation.

IRC-6 (Télécommande par infrarouge)

Le SlimBANK T18 USB est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET DJ. Pour plus d'informations sur l'IRC6 ou pour télécharger les instructions, rendez-vous à l'adresse www.chauvetlighting.com.

Connectivité D-Fi USB

Le SlimBANK T18 USB peut se transformer en récepteur/émetteur D-Fi sans fil avec l'utilisation du module D-Fi USB de CHAUVET DJ. Il suffit de régler l'interrupteur DIP sur le canal réception/émission, de brancher le module sur le port USB et de paramétrer la personnalité et l'adresse DMX de l'appareil. Vous trouverez davantage d'instruction pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX dans le manuel d'utilisation.

ATTENTION ! NE branchez QUE des appareils D-Fi USB sur le port USB. Le non-respect de cette consigne peut endommager l'appareil.

Une fois branché, le module D-Fi USB prendra le contact de l'appareil. Le DMX filaire, le contrôle manuel de l'affichage, les boutons du menu et l'IRC6 seront indisponibles jusqu'à ce que vous débranchiez le module D-Fi USB. Les niveaux de priorité sont comme suit :

1. Module D-Fi USB
2. DMX filaire
3. Télécommande sans-fil IRC-6
4. Affichage digitale manuel / boutons du menu

Valeurs DMX

13CH	Canal	Fonction	Valeur	Pourcentage/Paramétrage
	1	Rouge 1	000 Ü 255	0-100%	Zone 1
	2	Vert 1	000 Ü 255	0-100%
	3	Bleu 1	000 Ü 255	0-100%
	4	Rouge 2	000 Ü 255	0-100%	Zone 2
	5	Vert 2	000 Ü 255	0-100%
	6	Bleu 2	000 Ü 255	0-100%
	7	Rouge 3	000 Ü 255	0-100%	Zone 3
	8	Vert 3	000 Ü 255	0-100%
	9	Bleu 3	000 Ü 255	0-100%
	10	Programmes automatiques	000 Ü 010	Aucune fonction
			011 Ü 028	Programme automatique 1
			029 Ü 045	Programme automatique 2
			046 Ü 062	Programme automatique 3
			063 Ü 079	Programme automatique 4
			080 Ü 096	Programme automatique 5
			095 Ü 113	Programme automatique 6
			114 Ü 130	Programme automatique 7
			131 Ü 147	Programme automatique 8
			148 Ü 164	Programme automatique 9
			165 Ü 181	Programme automatique 10
			182 Ü 198	Programme automatique 11
			199 Ü 215	Programme automatique 12
			216 Ü 232	Programme automatique 13
			233 Ü 250	Programme automatique 14
			251 Ü 255	Programme d'activation par le son
	11	Vitesse du programme (lorsque le canal 10 est entre 011-250)	000 Ü 255	Vitesse lente à rapide
		Sensibilité au son (lorsque le canal 10 est entre 251-255)	000 Ü 010	Sensibilité désactiver
			011 Ü 255	Sensibilité basse à élevée
	12	Gradateur	000 Ü 255	0-100%
	13 Stroboscope		000 Ü 010	Pas de fonction
			011 Ü 255	Vitesse de stroboscope lente à rapide

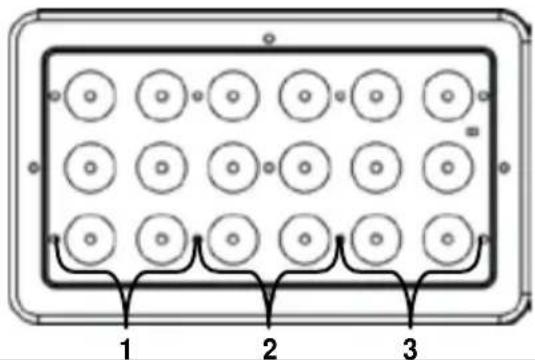

Zones de contrôle DMX

9-CH	Canal	Fonction	Valeur	Pourcentage/Paramétrage
	1	Gradateur	000 Ü 255	0–100%
	2	Rouge	000 Ü 255	0–100%
	3	Vert	000 Ü 255	0–100%
	4	Bleu	000 Ü 255	0–100%
	5	Stroboscope	000 Ü 010	Pas de fonction
			011 Ü 255	Vitesse de stroboscope lente à rapide
	6	Macros de couleurs et Température des couleurs	000 Ü 010	Aucune fonction
			011 Ü 030	R: 100% G: 0–100% B: 0
			031 Ü 050	R: 100%-0 G: 100% B: 0
			051 Ü 070	R: 0 G: 100% B: 0–100%
			071 Ü 090	R: 0 G: 100%-0 B: 100%
			091 Ü 110	R: 0–100% G: 0 B: 100%
			111 Ü 130	R: 100% G: 0 B: 100%-0
			131 Ü 150	R: 100% G: 0–100% B: 0–100%
			151 Ü 170	R: 100%-0 G: 100%-0 B: 100%
			171 Ü 200	R: 100% G: 100% B: 100%
			201 Ü 205	Température des couleurs 1
			206 Ü 210	Température des couleurs 2
			211 Ü 215	Température des couleurs 3
			216 Ü 220	Température des couleurs 4
			221 Ü 225	Température des couleurs 5
			226 Ü 230	Température des couleurs 6
			231 Ü 235	Température des couleurs 7
			236 Ü 240	Température des couleurs 8
			241 Ü 245	Température des couleurs 9
			246 Ü 250	Température des couleurs 10
			251 Ü 255	Température des couleurs 11
	7	Programmes automatiques	000 Ü 010	Aucune fonction
			011 Ü 028	Programme automatique 1
			029 Ü 045	Programme automatique 2
			046 Ü 062	Programme automatique 3
			063 Ü 079	Programme automatique 4
			080 Ü 096	Programme automatique 5
			097 Ü 113	Programme automatique 6
			114 Ü 130	Programme automatique 7
			131 Ü 147	Programme automatique 8
			148 Ü 164	Programme automatique 9
			165 Ü 181	Programme automatique 10
			182 Ü 198	Programme automatique 11
			199 Ü 215	Programme automatique 12
			216 Ü 232	Programme automatique 13
			233 Ü 250	Programme automatique 14
			251 Ü 255	Programme d'activation par le son
9-CH(suite)	Canal	Fonction	Valeur	Pourcentage/Paramétrage
	8	Vitesse du programme(lorsque le canal 7 est entre 011–250)	000 Ù 255	Vitesse lente à rapide
		Sensibilité au son(lorsque le canal 7 est entre 251–255)	000 Ù 010	Sensibilité désactiver
			011 Ù 255	Sensibilité basse à élevée
	9	Vitesse de gradation	000 Ù 051	Vitesse de gradation réglée depuis l'affichage
			052 Ù 101	Arrêt du mode de vitesse de gradation
			102 Ù 152	Mode 1 de vitesse de gradation (rapide)
			153 Ù 203	Mode 2 de vitesse de gradation (moyen)
			204 Ù 255	Mode 3 de vitesse de gradation (lent)

5-CH	Canal	Fonction	Valeur	Pourcentage/Paramétrage
	1	Gradateur	000 Ü 255	0–100%
	2	Rouge	000 Ü 255	0–100%
	3	Vert	000 Ü 255	0–100%
	4	Bleu	000 Ü 255	0–100%
	5 Stroboscope		000 Ü 010	Pas de fonction
			011 Ü 255	Vitesse de stroboscope lente à rapide

3-CH	Canal	Fonction	Valeur	Pourcentage/Paramétrage
	1	Rouge	000 Û 255	0–100%
	2	Vert	000 Û 255	0–100%
	3	Bleu	000 Û 255	0–100%
