BEDIENUNGSANLEITUNG SlimBANK T18 USB Chauvet

Über diese Schnell-anleitungHaftungsausschluss	In der Schnellanleitung des SlimBANK T18 USB finden Sie die wesentliche Produktinformationen, wie etwa über die Montage, Menüoptionen und DMXWerte des Geräts. Laden Sie für weiterführende Informationen unterwww.chauvetlighting.comdas Benutzerhandbuch herunter.Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ihr vorherige Ankündigung geändert werden.
Sicherheitshinweise	Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.
	Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.Bei Montage über Kopf immer ein Sicherungsseil verwenden.KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.
	Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.Bei emsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz-entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
KontaktPackungsinhaltStart	Kunden außerhalb der USA, GB, Irland, Mexiko oder Benelux wenden sich an ihre Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produ zurückzuschicken. Kontaktinformationen finden Sie unterwww.chauvetlighting.comSlimBANK T18 USBGarantiekarteTorklappenSchnellanleitungNetzkabelPacken Sie Ihren SlimBANK T18 USB aus und überprüfen Sie, ob Sie alle Teil unbeschädigt erhalten haben. Wenn die Verpackung beschädigt istbenachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Kontakt

Packungsinhalt

Start

Produkt- beschreibung

Der SlimBANK T18 USB ist eine Tri-Color LED-Panel. Direkte Beleuchtung eines festgelegten Bereichs mit abnehmbaren Torklappen. Integrierter Infrarot-Technologie für eine einfache Steuerung der statischen Farben und automatischen Programme per optionaler Infrarot-Fernbedienung IRC-6. Drahtlose DMX-Steuerung mit dem bequemen, integrierten D-Fi USB-Anschluss. Achtzehn Tri-Color Hochleistungs-LEDs eliminieren nahezu die unerwünschten mehrfarbigen Schatten und sorgen fi gleichmäßige Farben, wodurch sich das Gerät hervorragend für die Frontbeleuchtur eignet.

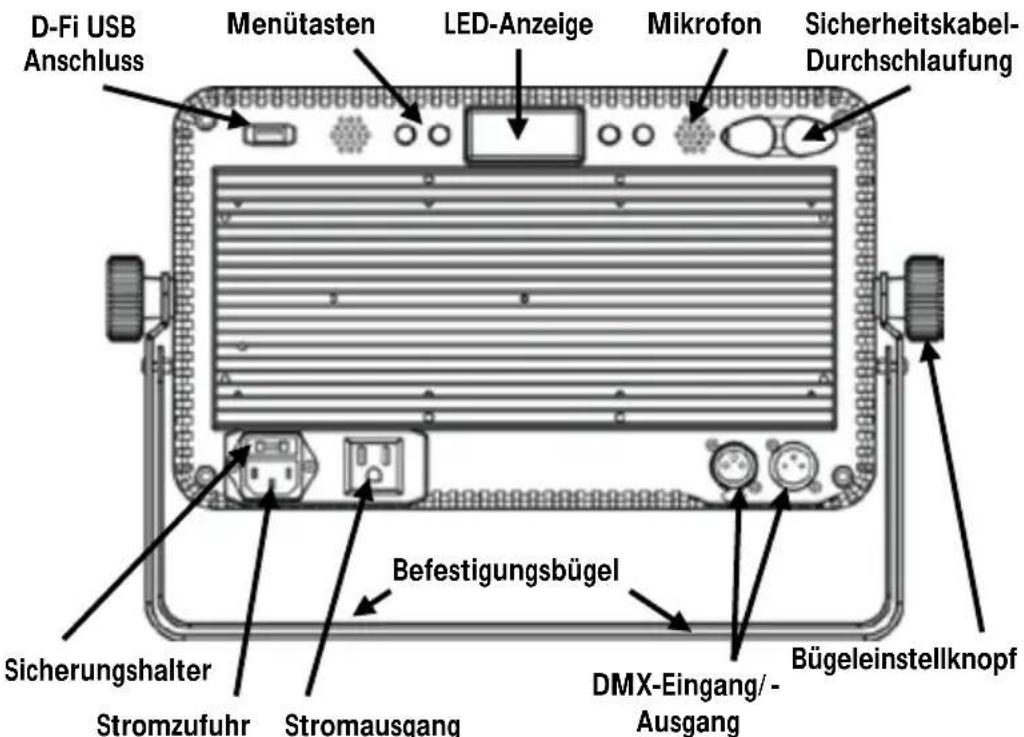

Produktübersicht

D-Fi USB Anschluss Menütasten LED-Anzeige Mikrofon Sicherheitskabel- Durchschlaufung Befestigungsbügel Sicherungshalter Stromzufuhr Stromausgang DMX-Eingang/- Ausgang Bügeleinstellknopf

ACHTUNG! KEIN anderes Gerät als einen D-Fi USB in den USB-Anschluss einstecken. Dies könnte zu Beschädigungen des Produkts führen.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannur erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mi einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte Auswechseln der Sicherung

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Informationen zur maximalen Anzahl der SlimBANK T18 USB-Geräte, die bei 120 V oder 240 V in Serie geschaltet werden können, finden Sie in der Bedienungsanleitung oder auf dem Typenschild am Gerät.

1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Montage

Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.

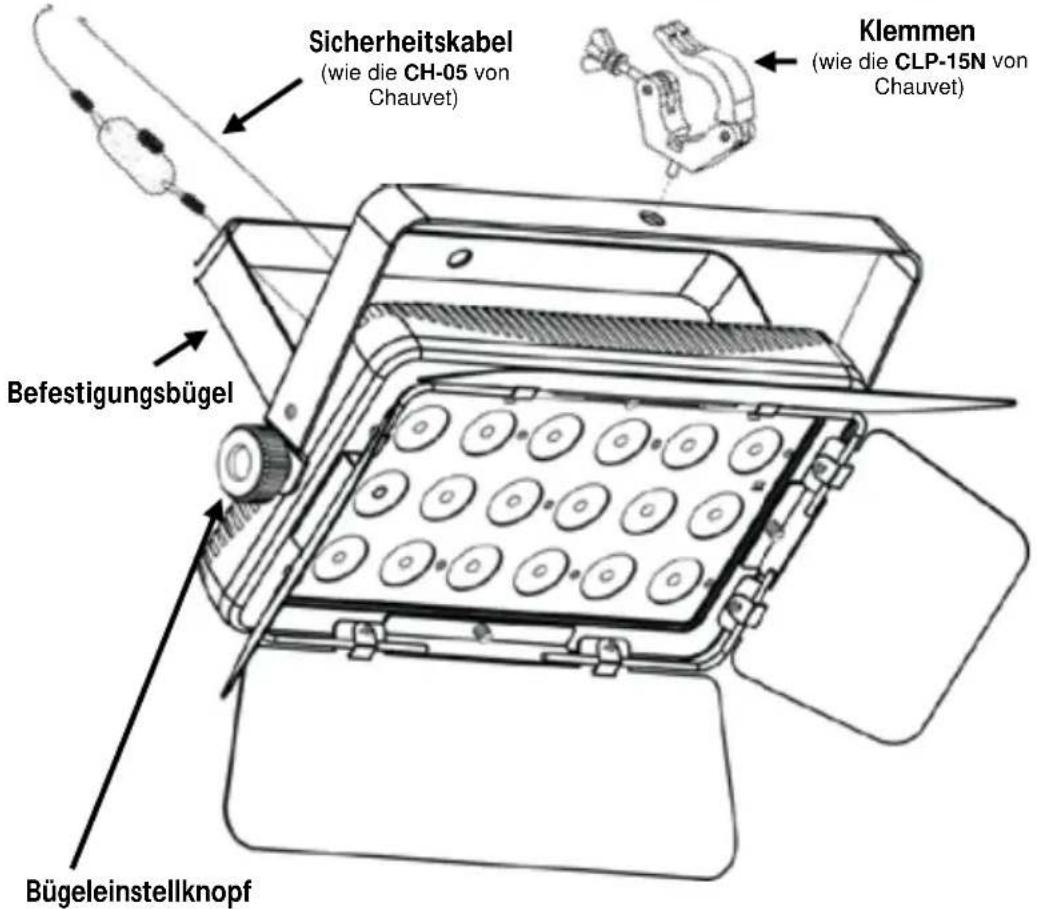

Montageansicht

Sicherheitskabel (wie die CH-05 von Chauvet) Klemmen (wie die CLP-15N von Chauvet) Befestigungsbügel Bügeleinstellknopf

Beschreibung des Bedienfeldes	Taste	Funktion
		Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption
		Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen
		Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen
		Aktiviert eine Menüoption oder einen ausgewählten Wert

Menüoptionen

Modus	Programmierebenen		Beschreibung
DMX-Modus	3-CH	d 1–512	Wählt DMX-Eigenschaften und - Startadresse aus
	5-CH
	9-CH
	13CH
Statische Farben	C--	C1–18	Statische Farben
Auto-Programme	P--	P 1–14	Stellt die Auto-Programme 1–14
Geschwindigkeit	S--	S 1–100	Stellt die Geschwindigkeit der Auto-Programme ein
Musiksteuerung	Snd		Stellt den Musiksteuerungs-Modus
Musik-empfindlichkeit	SenS u 0–100		Stellt die Musikempfindlichkeit des Musiksteuerungs-Modus ein
Individuelle Farbmischung	U--	r000–255	Benutzerdefinierte statische Farben kombiniert rot, grün und blau
		g000–255
		b000–255
Dimmer-geschwindigkeits	dIM	OFF	Dimmergeschwindigkeitseinstellungen aus, schnell, mittelschnell und langsam
		dIM1
		dIM2
		dIM3
Temperatur	teMP		Zeigt die aktuelle Produkttemperatur an
Infrarot-Modus	SET	On	Schaltet den Infrarot-Modus der Fernbedienung IRC-6 ein
		OFF

DMX-Verbindung

Der SlimBANK T18 USB kann mit einem DMX-Controller betrieben werden, wenn eine DMX-Serienschaltung zum Einsatz kommt. Anweisungen zum Zusammenschlus und der Konfiguration dieses Geräts für den Betrieb im DMXModus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetlighting.com herunter.

Startadresse Master/Slave- Schaltung IRC-6 (Infrarot- Fernbedienung)

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 500.

Der SlimBANK T18 USB verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration diese Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

Der SlimBANK T18 USB ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ. Weitere Informationen zur IRC-6 oder herunterladbare Anweisungen finden Sie unter www.chauvetlighting.com.

D-Fi USB-Anschluss

Der SlimBANK T18 USB kann mit einem D-Fi USB von CHAUVET DJ in einen drahtlosen D-Fi Transceiver umgewandelt werden. Stellen Sie dazu einfach den DIP-Schalter auf den Kanal des D-Fi Transceivers ein, stecken Sie das Gerät in den USB-Anschluss ein und stellen Sie anschließend die DMX-Eigenschaften sowie die DMX-Adresse ein. Weitere Anweisungen zum Zusammenschluss und der Konfiguration diese Geräts für den Betrieb mit D-Fi USB finden Sie im Benutzerhandbuch.

ACHTUNG! KEIN anderes Gerät als einen D-Fi USB in den USB-Anschluss einstecken. Dies könnte zu Beschädigungen des Produkts führen.

Nach dem Einstecken übernimmt der D-Fi USB die Steuerung des Geräts. Drahtgebundenes DMX, manuelle Bedienelemente und Menüschaltflächen sowie IRC-6-Fernbedienung sind deaktiviert, bis Sie den D-Fi USB wieder ausstecken. Die Prioritätenebenen sind wie folgt verteilt:

1. D-Fi USB
2. Drahtgebundenes DMX
3. Fernbedienung IRC-6
4. Manuelle Bedienelemente und Menüschaltflächen

DMX-Werte

13CH	Kanal	Funktion	Wert	Prozent/Einstellung
	1	Rot 1	000 Ü 255	0–100%	Zone 1
	2	Grün 1	000 Ü 255	0–100%
	3	Blau 1	000 Ü 255	0–100%
	4	Rot 2	000 Ü 255	0–100%	Zone 2
	5	Grün 2	000 Ü 255	0–100%
	6	Blau 2	000 Ü 255	0–100%
	7	Rot 3	000 Ü 255	0–100%	Zone 3
	8	Grün 3	000 Ü 255	0–100%
	9	Blau 3	000 Ü 255	0–100%
	10 Auto-Programme		000 Ü 010	Keine Funktion
			011 Ü 028	Auto-Programm 1
			029 Ü 045	Auto-Programm 2
			046 Ü 062	Auto-Programm 3
			063 Ü 079	Auto-Programm 4
			080 Ü 096	Auto-Programm 5
			095 Ü 113	Auto-Programm 6
			114 Ü 130	Auto-Programm 7
			131 Ü 147	Auto-Programm 8
			148 Ü 164	Auto-Programm 9
			165 Ü 181	Auto-Programm 10
			182 Ü 198	Auto-Programm 11
			199 Ü 215	Auto-Programm 12
			216 Ü 232	Auto-Programm 13
			233 Ü 250	Auto-Programm 14
			251 Ü 255	Musiksteuerungs-Programm
	11	Programm-geschwindigkeit(wenn Kanal 10 von 011 bis 250 reicht)	000 Ü 255	Geschwindigkeit, langsam bis schnell
		Musikempfindlich-keit (wenn Kanal 10 von 251 bis 255 reicht)	000 Ü 010	Empfindlichkeit Aus
			011 Ü 255	Empfindlichkeit, niedrig bis hoch
	12	Dimmer	000 Ü 255	0–100%
	13 Strobe		000 Ü 010	Keine Funktion
			011 Ü 255	Strobe, langsam bis schnell

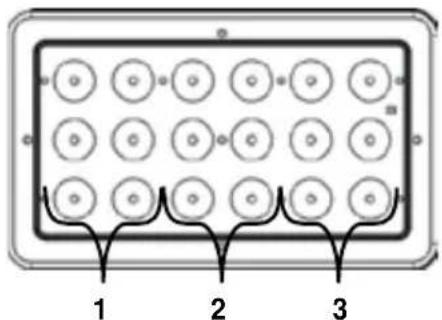

Zonen für DMX-Steuerung

9-CH	Kanal	Funktion	Wert	Prozent/Einstellung
	1	Dimmer	000 Ü 255	0–100%
	2	Rot	000 Ü 255	0–100%
	3	Grün	000 Ü 255	0–100%
	4	Blau	000 Ü 255	0–100%
	5 Strobe		000 Ü 010	Keine Funktion
			011 Ü 255	Strobe, langsam bis schnell
	6	Farbtöne und Farbtemperatur	000 Ü 010	Keine Funktion
			011 Ü 030	R: 100% G: 0–100% B: 0
			031 Ü 050	R: 100%-0 G: 100% B: 0
			051 Ü 070	R: 0 G: 100% B: 0–100%
			071 Ü 090	R: 0 G: 100%-0 B: 100%
			091 Ü 110	R: 0–100% G: 0 B: 100%
			111 Ü 130	R: 100% G: 0 B: 100%-0
			131 Ü 150	R: 100% G: 0–100% B: 0–100%
			151 Ü 170	R: 100%-0 G: 100%-0 B: 100%
			171 Ü 200	R: 100% G: 100% B: 100%
			201 Ü 205	Farbtemperatur 1
			206 Ü 210	Farbtemperatur 2
			211 Ü 215	Farbtemperatur 3
			216 Ü 220	Farbtemperatur 4
			221 Ü 225	Farbtemperatur 5
			226 Ü 230	Farbtemperatur 6
			231 Ü 235	Farbtemperatur 7
			236 Ü 240	Farbtemperatur 8
			241 Ü 245	Farbtemperatur 9
			246 Ü 250	Farbtemperatur 10
			251 Ü 255	Farbtemperatur 11
	7 Auto-Programme		000 Ü 010	Keine Funktion
			011 Ü 028	Auto-Programm 1
			029 Ü 045	Auto-Programm 2
			046 Ü 062	Auto-Programm 3
			063 Ü 079	Auto-Programm 4
			080 Ü 096	Auto-Programm 5
			097 Ü 113	Auto-Programm 6
			114 Ü 130	Auto-Programm 7
			131 Ü 147	Auto-Programm 8
			148 Ü 164	Auto-Programm 9
			165 Ü 181	Auto-Programm 10
			182 Ü 198	Auto-Programm 11
			199 Ü 215	Auto-Programm 12
			216 Ü 232	Auto-Programm 13
			233 Ü 250	Auto-Programm 14
			251 Ü 255	Musiksteuerungs-Programm

9-CH(Fortsetzung)	Kanal	Funktion	Wert	Prozent/Einstellung
	8	Programm-geschwindigkeit(wenn Kanal 7 von 011 bis 250 reicht)	000 Ü 255	Geschwindigkeit, langsam bis schnell
		Musikempfindlich-keit (wenn Kanal 7 von 251 bis 255 reicht)	000 Ü 010	Empfindlichkeit Aus
			011 Ü 255	Empfindlichkeit, niedrig bis hoch
	9	Dimmer-geschwindigkeit	000 Ü 051	Dimmergeschwindigkeit von Anzeige eingestellt
			052 Ü 101	Dimmergeschwindigkeits-Modus aus
			102 Ü 152	Dimmergeschwindigkeits-Modus 1 schnell
			153 Ü 203	Dimmergeschwindigkeits-Modus 2 mittelschnell
			204 Ü 255	Dimmergeschwindigkeits-Modus 3 langsam

5-CH	Kanal	Funktion	Wert	Prozent/Einstellung
	1	Dimmer	000 Ü 255	0–100%
	2	Rot	000 Ü 255	0–100%
	3	Grün	000 Ü 255	0–100%
	4	Blau	000 Ü 255	0–100%
	5 Strobe		000 Ü 010	Keine Funktion
			011 Ü 255	Strobe, langsam bis schnell

3-CH	Kanal	Funktion	Wert	Prozent/Einstellung
	1	Rot	000 Ü 255	0–100%
	2	Grün	000 Ü 255	0–100%
	3	Blau	000 Ü 255	0–100%
