SlimBANK T18 USB - Equipo de DJ Chauvet - Manual de uso y guía de instrucciones gratis

Marca	Chauvet
Modelo	SlimBANK T18 USB
Tipo de producto	Panel LED RGB para iluminación DJ
Alimentación	100-240 VCA, 50/60 Hz (alimentación universal)
Consumo eléctrico	Ver etiqueta o manual de usuario
Número de LEDs	18 LED tricolor de alta potencia
Tipo de control	DMX (3, 5, 9, 13 canales), infrarrojo (IRC-6), D-Fi USB inalámbrico, autónomo
Funciones principales	Colores estáticos, programas automáticos, activación por sonido, mezcla de colores personalizada, estroboscopio, atenuación
Conectividad	Entrada/salida DMX, puerto D-Fi USB, entrada/salida de alimentación
Rejillas	Desmontables, para dirigir la luz
Montaje	Soportes de montaje ajustables, cable de seguridad requerido para montaje en altura
Ventilación	Bien ventilado, distancia mínima 50 cm de superficies adyacentes
Temperatura ambiente máxima	40 °C (104 °F)
Protección	IP20 (uso interior solamente)
Fusible	Reemplazo con fusible del mismo tipo y amperaje (ver etiqueta)
Limpieza	Desconectar antes de limpiar, usar un paño húmedo
Mantenimiento	Sin piezas reparables por el usuario, no abrir
Seguridad	No exponer los ojos a la fuente de luz, no usar en regulador, conexión a tierra obligatoria
Garantía	Ver hoja de garantía proporcionada

Preguntas frecuentes - SlimBANK T18 USB Chauvet

¿Cómo ajustar la dirección DMX de inicio?

En el menú, seleccione el modo DMX (3-CH, 5-CH, 9-CH o 13-CH) y luego ajuste la dirección de 001 a 512 usando los botones de navegación.

¿Cómo usar el modo maestro/esclavo?

Conecte los dispositivos en cadena DMX. Configure un dispositivo como maestro (modo autónomo) y los demás como esclavos (modo DMX con dirección automática). Consulte el manual para más detalles.

¿Cómo limpiar el SlimBANK T18 USB?

Desconecte el dispositivo. Use un paño húmedo (no empapado) para limpiar la superficie. No use disolventes ni productos abrasivos.

¿Cuál es el tipo de fusible a usar?

Use un fusible del mismo tipo y amperaje que el original (indicado en la etiqueta cerca del portafusibles). Reemplácelo desconectando el dispositivo primero.

¿Cómo usar el control remoto infrarrojo IRC-6?

Active el modo infrarrojo en el menú (SET > On). Apunte el control remoto hacia el receptor IR del dispositivo. El control remoto permite controlar colores estáticos y programas automáticos.

¿Cómo conectar un módulo D-Fi USB?

Conecte el módulo D-Fi USB al puerto USB dedicado. El dispositivo cambiará automáticamente al modo inalámbrico. Ajuste el canal DIP y la dirección DMX. Atención: solo conecte módulos D-Fi USB.

¿Cuáles son los modos DMX disponibles?

El dispositivo ofrece cuatro modos: 3 canales (RGB), 5 canales (atenuador, RGB, estroboscopio), 9 canales (atenuador, RGB, estroboscopio, macros, programas, velocidad, atenuación) y 13 canales (control por zonas RGB, programas, velocidad, atenuador, estroboscopio).

¿Cómo configurar un programa automático?

En el menú, seleccione la opción P-- (Programas automáticos), elija un programa del 1 al 14, luego ajuste la velocidad (S--) de 1 a 100 o active el modo de sonido (Snd) con sensibilidad (SenS) ajustable.

¿Cómo activar el modo de activación por sonido?

En el menú, seleccione Snd para activar el modo de sonido. Ajuste la sensibilidad (SenS) de 0 a 100. El dispositivo reaccionará al ritmo de la música a través de su micrófono incorporado.

¿Cuáles son los accesorios incluidos?

El SlimBANK T18 USB viene con: un manual de referencia, una hoja de garantía, rejillas desmontables y un cable de alimentación.

MANUAL DE USUARIO SlimBANK T18 USB Chauvet

Exención de responsabilidad Notas de seguridad

La Guía de referencia rápida (GRR) del SlimBANK T18 USB contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descarguo el manual de usuario de www.chauvetlighting.com para una información más detallada.

La información y especificaciones contenidas en esta GRR están sujetas a cambio si previo aviso.

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
  • NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
• NO permit a la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.
• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.
• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mismo tipo y categoría.
• Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.
• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
  • NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, México o Benelux póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Visite www.chauvetlighting.com para información de contacto.

Qué va incluido

• SlimBANK T18 USB
  • Tarjeta de garantía
• Viseras
  • Guía de referencia rápida
• Cable de alimentación

Para empezar

Desembale su SlimBANK T18 USB y asegúrese de que ha recibido todas las parto en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

Descripción del producto

El SlimBANK T18 USB es un panel LED tricolor. Las viseras desmontables dirigen la luz donde se necesite. Tecnología de infrarrojos integrada que le ofrece colores estáticos fácilmente controlables y programas automáticos con el mando a distanci-IRC-6 opcional. DMX controla cómodamente sin cables gracias al puerto D-Fi USB integrado. Los dieciocho LED tricolor de alta potencia casi eliminan las sombras multicolor, y su salida de luz suave y uniforme lo hace perfecto para aplicaciones de luz frontal.

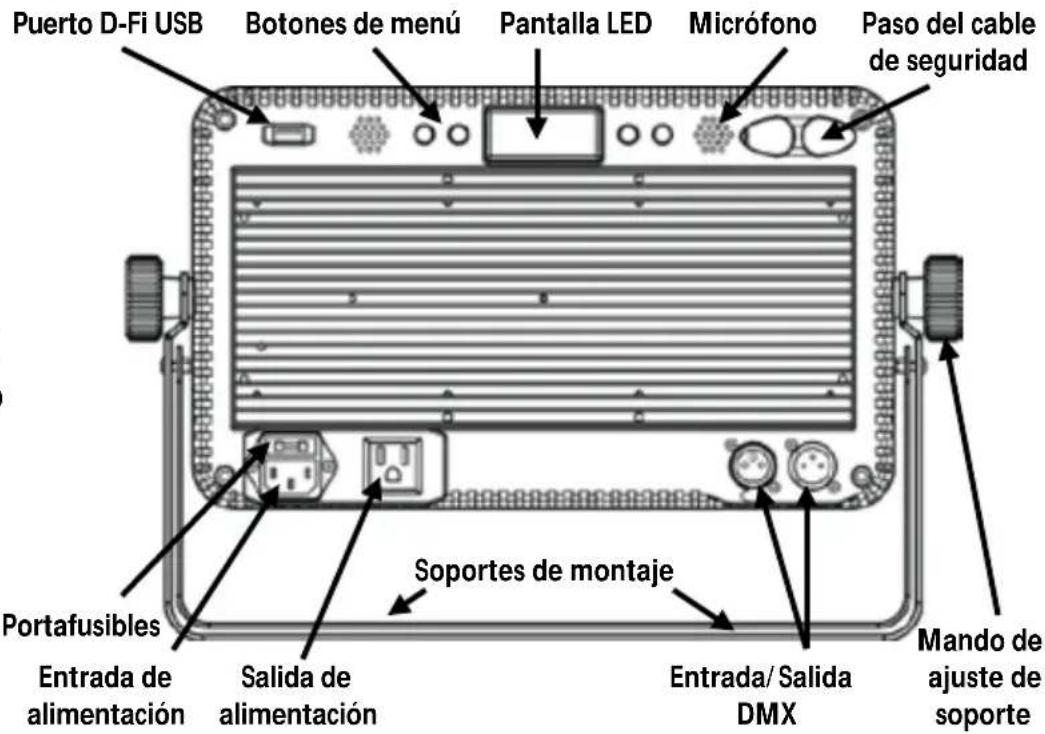

Visión general del producto

¡ADVERTENCIA! NO enchufe nada que no sea un D-Fi USB en el puerto USB. Si lo hace, podría producir daños al producto.

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconect completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Para ver el máximo número de SlimBANK T18 USB que se pueden alimentar en cadena a 120 V o a 240 V, consulte el Manual de usuario o la etiqueta del producto.

1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

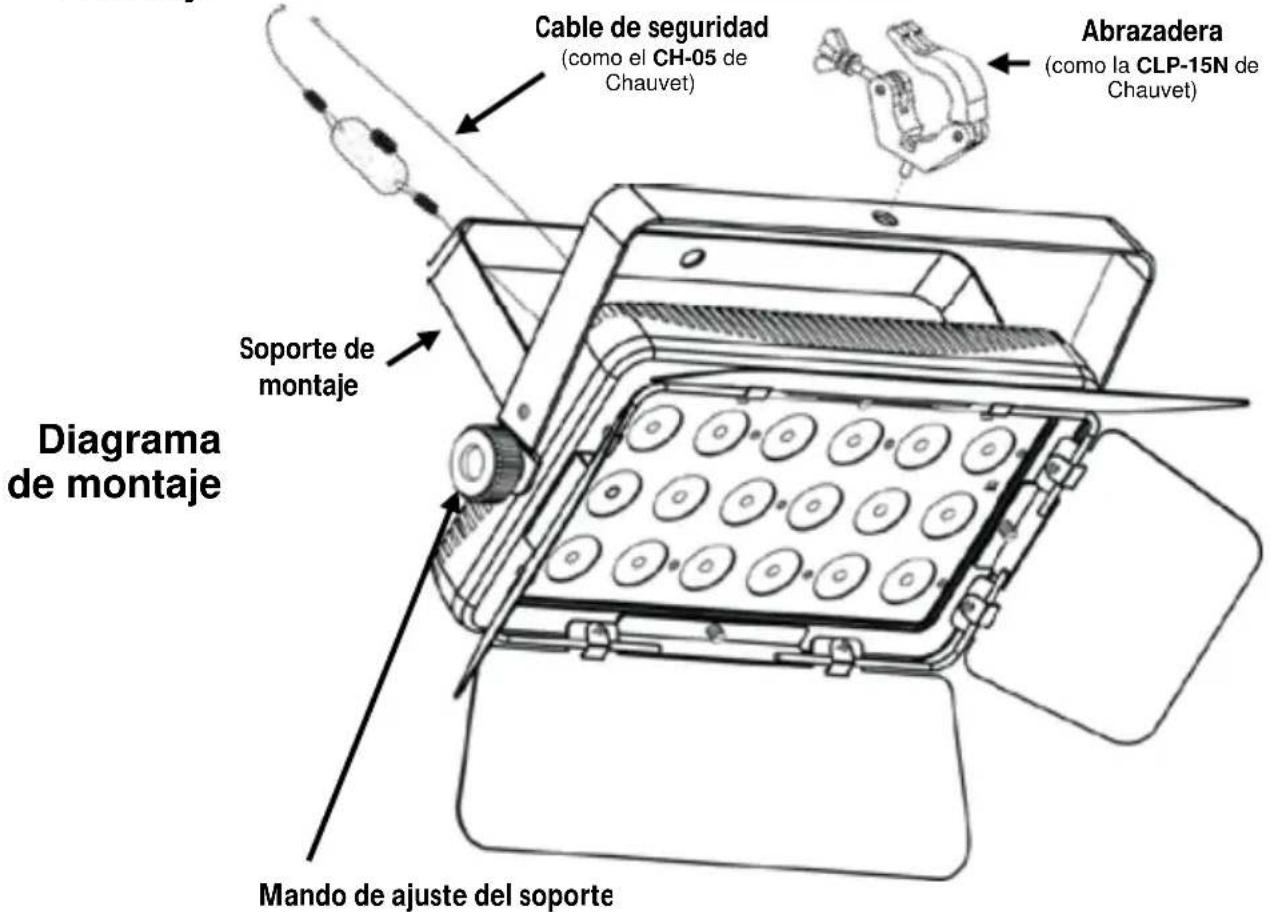

Montaje

Antes de montar este producto, lea las Notas de seguridad.

Descripción del panel de control	Botón	Función
		Sale del menú o función actual
		Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
		Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
		Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada

Opciones de menu

Modo	Niveles de programación		Descripción
Modo DMX	3-CH	d 1–512	Selecciona la personalidad DMX y el valor inicial DMX
	5-CH
	9-CH
	13CH
Colores estáticos	C-- C1–18		Color estático
Programas automaticos	P-- P 1–14		Configura programas automáticos 1–14
Velocidad	S--	S 1–100	Ajusta la velocidad de los programas automáticos
Activo por sonido	Snd		Configura el modo activo por sonido
Sensibilidad al sonido	SenS u 0–100		Ajusta la sensibilidad del modo sonido
Mezcla de colores personalizado	U--	r000–255	Colores estáticos personalizadosCombina rojo, verde y azul
		g000–255
		b000–255
Velocidad del atenuador	dIM	OFF	Ajustes de velocidad del atenuador apagado, rápida, intermedia y lenta
		dIM1
		dIM2
		dIM3
Temperatura teMP			Muestra la temperatura actual del producto
Modo infrarrojos	SET	On	Enciende el modo Infrarrojos para el mando a distancia IRC-6
		OFF

Enlace DMX

El SlimBANK T18 USB puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX descargue el Manual DMX de www.chauvetlighting.com.

Dirección de inicio Conexión Maestro/Esclavo

Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 500.

IRC-6 (control remoto por infrarrojos)

El SlimBANK T18 USB usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.

El SlimBANK T18 USB es totalmente compatible con el control remoto por infrarrojos (IRC-6) de CHAUVET DJ. Para información adicional sobre el IRC-6 o para descargar las instrucciones, consulte www.chauvetlighting.com.

Conectividad D-Fi USB

El SlimBANK T18 USB tiene la capacidad de convertirse en un receptor/transmisor D-Fi inalámbrico utilizando el D- Fi USB de CHAUVET DJ. Simplemente configure el conmutador DIP para el canal de recepción/transmisión del DFi, enchúfelo en el puerto USB y luego o configure la personalidad DMX del producto y la dirección DMX Consulte las demás instrucciones para conectar y configurar este producto par funcionamiento del D-Fi USB en el Manual de usuario.

¡ADVERTENCIA! NO enchufe nada que no sea un D-Fi USB en el puerto USB. Si lo hace, podría producir daños al producto.

Una vez conectado, el D-Fi USB tomará el control del producto. El DMX por cable, el control de pantalla manual/botones de menú y el IRC6 no estarán disponibles hasta que desconecte el D-Fi USB. Los niveles de prioridad son:

1. D-Fi USB
2. DMX por cable
3. Mando a distancia IRC-6
4. Control de pantalla manual/Botones de menú

Valores DMX

13CH	Canal	Función	Valor	Porcentaje/Configuración
	1	Rojo 1	000 Û 255	0–100%	Zona 1
	2	Verde 1	000 Û 255	0–100%
	3	Azul 1	000 Û 255	0–100%
	4	Rojo 2	000 Û 255	0–100%	Zona 2
	5	Verde 2	000 Û 255	0–100%
	6	Azul 2	000 Û 255	0–100%
	7	Rojo 3	000 Û 255	0–100%	Zona 3
	8	Verde 3	000 Û 255	0–100%
	9	Azul 3	000 Û 255	0–100%
	10	Programas automáticos	000 Û 010	Sin función
			011 Û 028	Programa automático 1
			029 Û 045	Programa automático 2
			046 Û 062	Programa automático 3
			063 Û 079	Programa automático 4
			080 Û 096	Programa automático 5
			095 Û 113	Programa automático 6
			114 Û 130	Programa automático 7
			131 Û 147	Programa automático 8
			148 Û 164	Programa automático 9
			165 Û 181	Programa automático 10
			182 Û 198	Programa automático 11
			199 Û 215	Programa automático 12
			216 Û 232	Programa automático 13
			233 Û 250	Programa automático 14
			251 Û 255	Programa activo por sonido
	11	Velocidad de programa (cuando el C 10 está entre 011–250)	000 Û 255	Velocidad de programa, lenta a rápida
		Sensibilidad al sonido (cuando el C 10 está entre 251–255)	000 Û 010	Sensibilidad apagado
			011 Û 255	Sensibilidad baja a alta
	12	Atenuador	000 Û 255	0–100%
	13	Estroboscopio	000 Û 010	Sin función
			011 Û 255	Estroboscopio, lenta a rápida

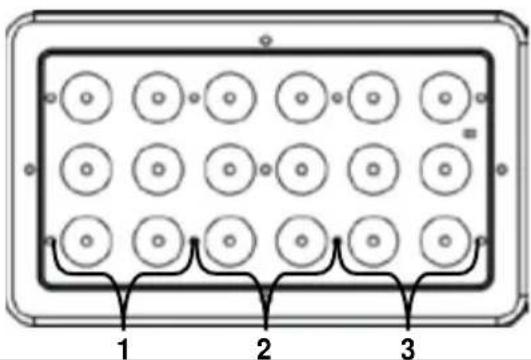

Zonas para control DMX

9-CH	Canal	Función	Valor	Porcentaje/Configuración
	1	Atenuador	000 Ú 255	0–100%
	2	Rojo	000 Ú 255	0–100%
	3	Verde	000 Ú 255	0–100%
	4	Azul	000 Ú 255	0–100%
	5	Macros de color	000 Ú 010	Sin función
			011 Ú 255	Estroboscopio, lenta a rápida
	6	Macros de color y Temperatura de color	000 Ú 010	Sin función
			011 Ú 030	R: 100% G: 0–100% B: 0
			031 Ú 050	R: 100%–0 G: 100% B: 0
			051 Ú 070	R: 0 G: 100% B: 0–100%
			071 Ú 090	R: 0 G: 100%–0 B: 100%
			091 Ú 110	R: 0–100% G: 0 B: 100%
			111 Ú 130	R: 100% G: 0 B: 100%–0
			131 Ú 150	R: 100% G: 0–100% B: 0–100%
			151 Ú 170	R: 100%–0 G: 100%–0 B: 100%
			171 Ú 200	R: 100% G: 100% B: 100%
			201 Ú 205	Temperatura de color 1
			206 Ú 210	Temperatura de color 2
			211 Ú 215	Temperatura de color 3
			216 Ú 220	Temperatura de color 4
			221 Ú 225	Temperatura de color 5
			226 Ú 230	Temperatura de color 6
			231 Ú 235	Temperatura de color 7
			236 Ú 240	Temperatura de color 8
			241 Ú 245	Temperatura de color 9
			246 Ú 250	Temperatura de color 10
			251 Ú 255	Temperatura de color 11
	7	Programas automáticos	000 Ú 010	Sin función
			011 Ú 028	Programa automático 1
			029 Ú 045	Programa automático 2
			046 Ú 062	Programa automático 3
			063 Ú 079	Programa automático 4
			080 Ú 096	Programa automático 5
			097 Ú 113	Programa automático 6
			114 Ú 130	Programa automático 7
			131 Ú 147	Programa automático 8
			148 Ú 164	Programa automático 9
			165 Ú 181	Programa automático 10
			182 Ú 198	Programa automático 11
			199 Ú 215	Programa automático 12
			216 Ú 232	Programa automático 13
			233 Ú 250	Programa automático 14
			251 Ú 255	Programa activo por sonido
9-CH (cont.)	Canal	Función	Valor	Porcentaje/Configuración
	8	Velocidad de programa (cuando el C 7 está entre 011–250)	000 Û 255	Velocidad de programa, lenta a rápida
		Sensibilidad al sonido (cuando el C 7 está entre 251–255)	000 Û 010	Sensibilidad apagado
			011 Û 255	Sensibilidad baja a alta
	9	Velocidad atenuador	000 Û 051	Ajuste de la velocidad del atenuador desde la pantalla
			052 Û 101	Modo velocidad del atenuador apagado
			102 Û 152	Modo velocidad del atenuador 1 rápida
			153 Û 203	Modo velocidad del atenuador 2 intermedia
			204 Û 255	Modo velocidad del atenuador 3 lenta

5-CH	Canal	Función	Valor	Porcentaje/Configuración
	1	Atenuador	000 Ü 255	0–100%
	2	Rojo	000 Ü 255	0–100%
	3	Verde	000 Ü 255	0–100%
	4	Azul	000 Ü 255	0–100%
	5 Estroboscopio		000 Ü 010	Sin función
			011 Ü 255	Estroboscopio, lenta a rápida

3-CH	Canal	Función	Valor	Porcentaje/Configuración
	1	Rojo	000 Ü 255	0–100%
	2	Verde	000 Ü 255	0–100%
	3	Azul	000 Ü 255	0–100%
