| Producttype | Multifunctionele oscillerende zaag-schuurmachine |
| Merk | Stanley Fat Max |
| Model | FME650 |
| Voedingsspanning | 230 V AC |
| Vermogen | 300 W |
| Onbelast toerental | 10.000 - 22.000 min⁻¹ (6 standen) |
| Oscillatiehoek | 1,4° - 2,8° |
| Gewicht | 1,53 kg |
| Geluidsdrukniveau | 90 dB(A), onzekerheid 3 dB(A) |
| Geluidsvermogensniveau | 101 dB(A), onzekerheid 3 dB(A) |
| Trillingen (houtzagen) | 4,5 m/s², onzekerheid 1,5 m/s² |
| Trillingen (metaalzagen) | 10,3 m/s², onzekerheid 1,5 m/s² |
| Trillingen (schuren) | 11,4 m/s², onzekerheid 1,5 m/s² |
| Beoogd gebruik | Doe-het-zelf: schuren, zagen (hout, kunststof, gips, non-ferrometalen, tegels), schrapen |
| Dubbele isolatie | Ja, aarddraad niet nodig |
| Type bevestiging accessoires | Super-lok™ klemhendel (gereedschapsloos) |
| Inbegrepen accessoires | Zaagbladen (hout, metaal), schrapers, vijlen, schuurvellen, stofafzuigadapter, zaag-/diepteaanslag |
| Onderhoud | Reinig de ventilatieopeningen met een zachte borstel of droge doek; reinig het motorcompartiment met een vochtige doek (geen oplosmiddelen) |
| Veiligheid | Automatische stop van beweging na loslaten van knop; gereedschap vasthouden aan geïsoleerde greepvlakken |
| Garantie | 12 maanden op materiaal- of fabricagefouten (conform gebruik) |
Veelgestelde vragen - FME650 STANLEY
Gebruikersvragen over FME650 STANLEY
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Multigereedschap in PDF-formaat gratis! Vind uw handleiding FME650 - STANLEY en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. FME650 van het merk STANLEY.

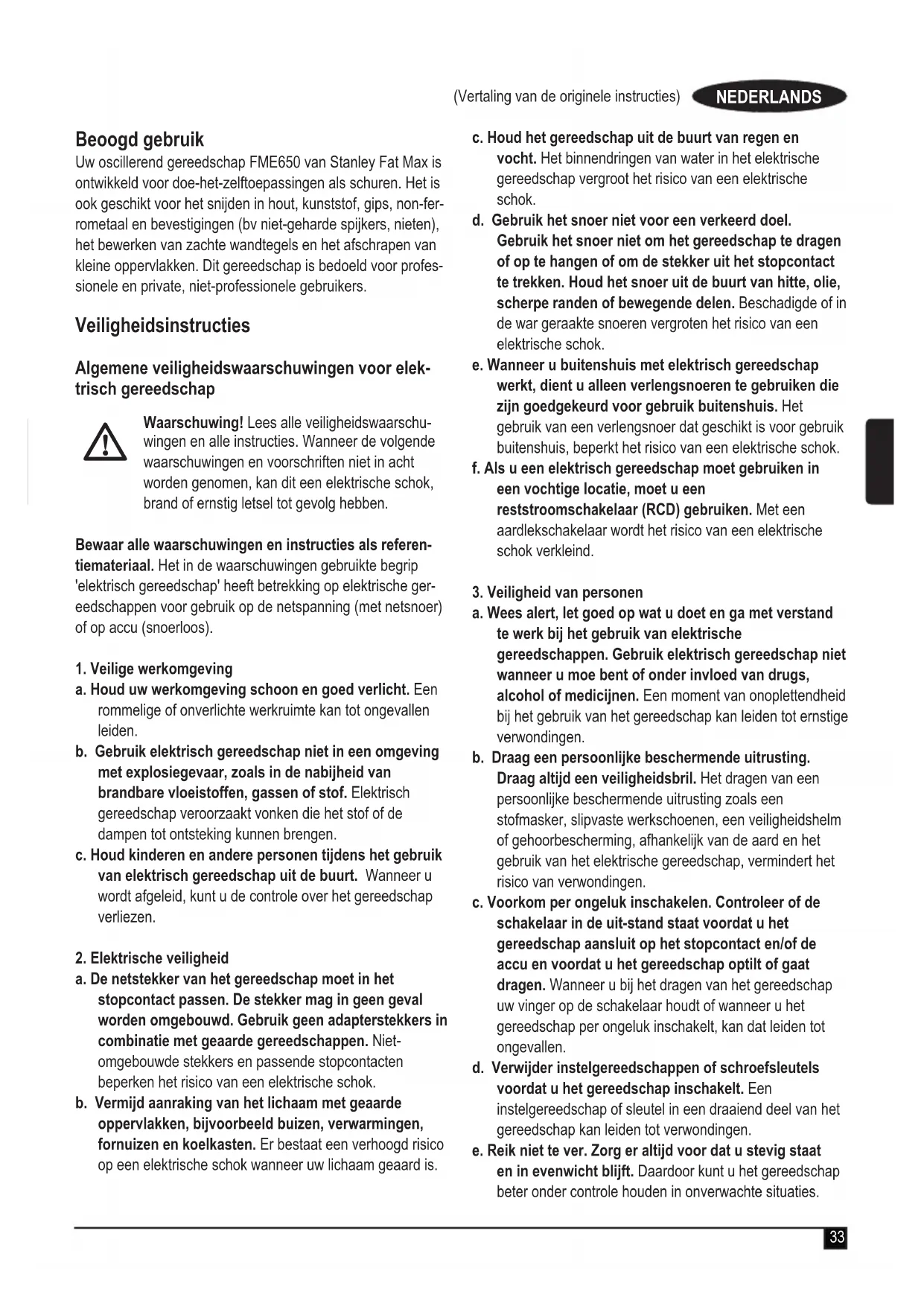

GEBRUIKSAANWIJZING FME650 STANLEY
Uw oscillatorend gereedschap FME650 van Stanley Fat Max is ontwikkeld voor doe-het-zelftoepassingen als schuren. Het is ook geschikt voor het snijden in hout, kunststof, gips, non-ferrometaal en bevestigingen (bv Niet-geharde spijkers,ieten), het bewerken van zachte wandtegels en het aftschrapen vankleine oppervlakken. Dit gereedschap is bedoeld voor professionele en private, Niet-professionele gebruikers.
Veiligheidsinstructies
Algemene veiligheidswaarschuwingen voor elektrisch gereedschap
Waarschuwing! Lees alle veriligeidswaarschuwingen en alle instructies. Wanner de volgende waarschuwingen en voorschriften nicht in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en instructies als referen-tiematerialial. Het in de waarschuwingen gebruekte begrip 'elektrisch gereedschap' heeft betrekking op elektrische gereedschappen voor gebruik op de netspanning (met netsnoer) of op accu (snoerloos).
1. Veilige werkomgeving
a. Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkruimte kan tot ongevallen leiden.
b. Gebruik elektrisch gereedschap Niet in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschapveroorzaakt vonken die het stof of de dampen tot ontsteking hunnen brengen.
c. Houd kinderen en andere personen tijdens het gebruik van elektrisch gereedschap uit de buurt. Wanneru wordt afgeleid, kunt u de controle over het gereedschap verliezen.
a. De netstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden omgebouwd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Nietomgebouwde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b. Vermijd aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wonneer uw lichaam geaard is.
c. Houd het gereedschapuit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d. Gebruik het snoer Niet voor een verkeerd doel. Gebruik het snoer Niet om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok.
e. Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die zich goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, beperkt het risico van een elektrische schok.
f. Als u een elektrisch gereedschap moet gebruiken in een vochtige locatie, moet u een reststroomschakelaar (RCD) gebruiken. Met een aardlekschakelaar worden het risico van een elektrische schok verkleind.
a. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik elektrisch gereedschap nicht wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan leiden tot ernstige verwondingen.
b. Draag een persoonlijke beschemende uitrusting. Draag algijd een verilgheidsbril. Het dragen van een persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werksochoenen, een verilgheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico van verwondingen.
c. Voorkom per ongeluk inschakelen. Controller of de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op het stopcontact en/of de accu en voordat u het gereedschap optilt of gaat dragen. Wanner u bij het dragen van het gereedschap uw vinger op de schakelaar houdt of wanner u het gereedschap per ongeluk inschakelt, kan dat leiden tot ongevallen.
d. Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan leiden tot verwondingen.
e. Reik Niet te ver. Zorg er.altijd voor dat u stevig staat en in evenwicht blijft. Daardoor kunt u het gereedschap beter onder controle honden in onverwachtete situatuies.
f. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren können door bewegende delen worden meegenomen.
g. Wanner stofafzuiigings- of stofopvangvoorzieningen kuren worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van stofopvangvoorzieningen beperkt het gevaar door stof.
4. Gebruik en onderhoud van elektrisch gereedschap
a. Overbelast het gereedschap Niet. Gebruik voor uw toepassing het waarvoort bestemde elektrische gereedschap. Met het geschikte elektrische gereedschap werkt u beter en veiligiber binnen het aangegeven capaciteitsbereik.
b. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Nieteer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c. Trek de stekker uit het stopcontact en/of verwijder de accu uit het elektrisch gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Met deze voorzorgsmaatregel voorkomt u onbedoeld starten van het gereedschap.
d. Bewaar nicht-gebruike elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap nicht gebruiken door Personen die er nicht vertrouwd mee zich en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk wanner deze worden gebruikt door onervaren Personen.
e. Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en nicht klemmen, en of er onderdelen zodenig�zem getbroken of beschadigd dat de werkinq van het gereedschap nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het gereedschap gezruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
f. Houd snijdende inzeitgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzeitgereedschappen met scherpe snijkanten klemmen minder snel vast en zich gemakkelijker te geleiden.
g. Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bedoelde toepassingen kan leiden tot gevaarlijke situatuies.
5. Service
a. Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden de veiligheid van het gereedschap gewaarborgd.
Waarschuwing! Aanvullende veriligeidswaarschuwingen voor Oscillerende gereedschappen
Houd het gereedschap vast bij de geisoleerde gree-poppervlakken als u een handeling uitvoert waar bij het snijdende hulpstuk met onzichtbare draden of met het eigien snoer in aanraking kan komen. Als een draad onder spanning worden geraakt door het snijdende hulpstuk, komen onbedekte metalen onderdelen van het gereedschap onder spanning te staan en krijgt u möglichk een elektrische schok
Zet het werkstuk met klemmen of een andere praktische manier vast op een stabel platform. Als u het werkstuk met de hand of gegen uw lichaam vasthoudt, is het Niet stabel en kunt u de controle over het gereedschap verliezen.
Waarschuwing! Contact met of inademing van het stof dat bij het schuren vrijkomt, kan de gezondheid van de gebruiker en omstanders schaden. Draag een stofmasker dat specialis ontworpen ter bescherming gegen stoffen en dampen, en verzeker u ervan dat andere Personen die zich op de werkvoer bevinden of.Deze betreden, eveneens+zijn beschermd.
Verwijder zorgvuldig alle stof na het schuren.
Neem speciale maatregelen bij het schuren van verf die mogelijk een loodbasis heeft of bij het schuren van bepaalde hout- en metaalsoorten die mogelijk giftige stoffen produceren:
Kinderen en zwangere vrouwenogens de werkvloer Niet betreden.
Eten, drinken en roken op de werkvloer is nicht toegestaan.
Verwijder stof en ander afval op veilige en verantwoorde wijze.
In deze instructiehandleiding worden het beoogde gebruik beschreiben. Het gebruik van andere accessiores of hulpstukken dan wel de uitvoering van andere handelingen met dit gereedschap dan in deze gebruikershandleiding worden aanbevolen, kan leiden tot persoonlijk letsel en/of schade aan eigendommen.
Nadat u de schakelaar hebt losgelaten blijf de accessoire bewegen. Schakel het gereedschap altijd uit en wacht tot de accessoire volledig tot stilstand is gekomen voordat u het gereedschap neerlegt.
Blijf met uw handen uit de buurt van het snijgebied. Steek uw handen nooit onder het werkstuk. Blijf met uw vingers en duim uit de buurt van het heen en weeberbewegende blad en van de heen en weer bewegende bladklem. Houd de zaag Niet in evenwicht door de zool vast te houden.
Houd bladen scherp. Door botte of beschadigde bladen kan de zaag onder druk afwijken of blijven steken. Gebruik.altijd het juiste type zaagblad voor het werkstukmaterial en het type zaagsnede.
Als u een pijp of buis gaat doorzagen, controleert u of deze geen water, elektrische bedrading, enzovoort, bevat.
Raak het werkstuk of het blad Niet meteen na het zagen aan. Ze können zeer heet worden.
Wees bedacht op verborgen bevaren. Controlleraar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds zaagt.
Dit apparaat mag Niet worden gebruikt door Personen (waaronder kinderen) met een lichamelijke of geestelijkbeperking of die geen ervaring met of kennis van dit apparaat hebben, tenzij ze onder toezicht staan of instructies hebben gekregen voor het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.
Houd toezicht op kinderen om ervoor te zorgen dat zich nicht met het apparaat gaan spelen.
Overige risico's
Er kuren zich tijdens het gebruik van het gereedschap ook andere risico's voordoen, die misschien Niet in de bijgevoegde veiligheidswaarschuwingen worden vermeld. Deze risico's kuren zich voordoen als gevolg van onoordeelkundig gebruik, langdurig gebruik, enz.
Zelfs als de verilgheidsvoorschriften in acht worden genommen en de verilgheidsvoorzieningen worden geimplementeerd, können bepaalde risico's Niet worden vermeden. Deze omvateten:
Verwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen.
Verwondingen die worden veroorzaakt bij het verwangen van onderdelen, bladen of accessoires.
Verwondingen die worden veroorzaakt door langdurig gebruik van het gereedschap. Als u langere periodes met het gereedschap werkt, is het raadzaam om regelmatig een pauze in te階段en.
Gehoorbeschadiging.
- Gezondheitsrisico's als gevolg van het inademen van stof dat door gebruik van het gereedschap worden veroorzaakt (bijvoorbeeldijdens het werken met hout, vooral eiken, beuken en MDF.)
Trillingen
De aangegeven waarden voor trillingssemissie in de technische gegevens en de conformiteitsverklaring zijn gemeten conform een standardtestmethode die door EN 60745 worden geboden. Hiermee kan het ene gereedschap met het andere worden vergeleken. De aangegeven waarde voor trillingssemissie kan ook worden gebruikt bij een voorlopige bepaling vanblootstelling.
Waarschuwing! De waarde voor trillingssemissie tijdens het werkelijkke gebruik van het gereedschap kan verschillen van de aangegeven waarde afhankelijk van de manieren waarop het gereedschap worden gebruikt. Het trillingsniveau kan hoger worden dan het aangegeven niveau.
Wanner de bloatstelling aan trillingen worden vastgesteld teneinde veiligheidsmaatregelen te bepalen die worden vereist door 2002/44/EG ter bescherming van personen dieijdens hun werk regelmatig elektrische gereedschappen gebruiken,要去 bij een schatting van de bloatstelling aan trillingen rekening worden gehonden met de werkelijkke omstandigheden van het gebruik en de manier waarop het gereedschap worden gebruikt. Daarbij moet ook rekening worden gehonden met alle stappen in de gebruikscyclus, zoals het moment waarop het gereedschap worden uitgeschakeld en wanner het gereedschap stationair loopt alsook de aanlooptijd.
Labels op het gereedschap
Naast de datumcode is het gereedschap voorzien van de volgende symbolen:
Waarschuwing! De gebruiker要去 de instructiehandleiding lezen om het risico op letsel te verminderen.
Waarschuwing! Draag altijd een stofmasker wanner u dit gereedschap gebruikt.
Dit gereedschap is dubbel geisoleerd. Een aardaansluiting is waarom Nietoodzakelijk. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.
Als het netsnoer is beschadigd, moet dit, om ongelukken te voorkomen, worden verrangen door de fabrikant of in een Stanley Fat Max-servicecentrum.
Onderdelen
Dit gereedschap kan de volgende onderdelen bevatten:
- Aan/uit-schakelaar
- Knop voor variabile nselheid
- Super-lok™ klemhendel voor accessoires waar bij geen gereedschap nodig is
- Schuurzool
- Stofafzuiigingsadapter (fig. E - indien geleverd)
- Adapter voor alternatieve accessoires (pasring)
- Adapter voor alternatieve accessoires (bevestigingsbout)
- Diepte-/zaaggeleider
Accessoires
Dit gereedschap kan de volgende accessoires bevatten. De prestaties van het gereedschap zich aufhankelijk van de gebruekte accessoires. Accessoires van Stanley Fat Max zich ontworpen om aan hoge kwaliteitsnormen te voldoen en de prestaties van uw gereedschap te verhogen. In combinatie met deze accessoires(Int)kunt u uw gereedschap nog beter latent presteren.
| Zaagblad met precisezie dieptesnede voor hout, zachte kunststoffen. (Onderdeelnummer - STA26105) Voor het scheiden, diep snijden en reciprozagen van hout, zachte kunststoffen. Ideaal voor werken aan deuren, plinten,kozijnen en vloeren. | |
| Zaagblad met dieptesnede voor hout en metaal. (Onderdeelnummer - STA26110-XJ) Voor het scheiden, diep snijden en reciprozagen van hout, kunststoffen, dunwandige buizen van non-ferrometalen,spijkers en schroeven. | |
| Zaagblad met dieptesnede voor hout en metaal. (Onderdeelnummer - STA26115-XJ) Voor het scheiden, diep snijden en reciprozagen van hout, kunststoffen en dunwandige buizen van non-ferrometalen. | |
| Gesegmenteerd zaagblad. (Onderdeelnummer - STA26120-XJ) Duurzaam blad dat ideaal is voor het snijden van hout, kunststoffen, en dunwandige materialen van ferrometalen en non-ferrometalen. |
| Harde schraper. (Onderdeelnummer - STA26135-XJ) Ideal voor het verwijderen van harde of zachte materialen van vlakteppervlakken,zoals het verwijderen vanvinyl vloeren,gebonden tapijtkleefstof,tegellijm,voegmiddel,verf en vernis. | |
| Flexibele schraper. (Onderdeelnummer - STA26140-XJ) Ideal voor het verwijderen van elastomeermaterialen van harde, vlakteppervlakken in moeilijk bereikbare gebieden,zoals siliconenverzegelingen en andere invoegmaterialen. | |
| Carbide blad voor verwijdering van voegmiddel.(Onderdeelnummer - STA26125-XJ) Met carbide gecoat oppervlak dat ideaal is voor het verwijderen van voegmiddel en tegelloijm van vlakteppervlakken en voor snelle verwijdering van hout, spanplaat en glasvezel. | |
| Carbide rasp.(Onderdeelnummer - STA26130-XJ) Met carbide gecoat oppervlak dat ideaal is voor het verwijderen van voegmiddel en voor snelle verwijdering van kunststoffen, spanplaat en glasvezel. | |
| Schuurpapier.(Onderdeelnummer - STA32348-XJ) Verschillende gradatie voor het schuren van hout en geverfde en governiste oppervlakken. |
Monteren
De accessoires aanbrengen en verwijderen (fig. A-G)
Waarschuwing! Ontkoppel het gereedschap van de netvoed-ing voordat u een accessaire aansluit.
Een Stanley Fat Max-accessoire aansluiten (fig. A-C)
Houd het gereedschap vast en druk de klemhendel voor accessoires (3) in.
Schuif de accessoire (9):tussen de schacht en de accessoirehouser, waar bij u ervoor zorgt dat de accessoire ingrijpt op alle acht pinnen op de houser, en evenwijdig staat met de schacht.
Laat de klemhendel voor accessoires los.
Opmerking: Sommige accessoires, zoals schrapers en zaagbladen, können indien nodig onder een hoek worden gemonteerd (fig. C).
Een Stanley Fat Max-accessoire verwijderen (fig. A)
Houd het gereedschap vast en druk de klemhendel voor accessoires (3) in.
Verwijder de accessoire uit het gereedschap; zorg er hierbij voor dat de accessoire loskomt van alle acht pinnen op de houder.
Laat de klemhendel voor accessoires los.
Waarschuwing: Draag handschoenen tijdens het verwijderen van accessoires, waar dat deze tijdens het gebruik möglich het een geworden.
Schuurpapierplaatsen (fig. D)
Leg het schuurpapier (10) gelijk met de schuurzool (4) zoals weergegeven.
Druk het schuurpapier goed en gelijkmatig op de schuurzool; zorg er.daar bij voor dat de gaten in het papier aansluiten op de gaten in de zool.
Schuurpapier verwijderen
Verwijder het schuurpapier van de schuurzool (4).
Waarschuwing! Gebruik de schuurzool nooit zonder dat er schuurpapier of accessoires zijn geplaatst.
De stofafzuiigingsadapter plaatsen (fig. E)
Richt de stofafzugingsadapter (5) op de schuurzool (4) zoals weergegeven.
Druk de adapter gelijkmatig en stevig in de schuurzool.
Maak de adapter vast door de borgmoer (11) maar rechts te draaien.
Sluit een stofzuiger aan op de stofazuigingsadapter.
De stofafzuiigingsadapter verwijderen
Draai de borgmoer (11) linksom.
Trek de stofafzuigingsadapter (5) uit de schuurzool (4).
De diepte-/zaaggeleider bevestigen (fig. F)
Met de diepte-/zaaggeleider kunt u het materiaal nauwkeurig zagen op een ingestelde diepte en een gemarkeerde zaaglijn beter volgen.
Bevestig het diepte-/zaagblok (8) door de lipjes op de geleider in de sleuven op de romp van het gereedschap teplaatsen.
Zet het bloc vast aan de romp van het gereedschap met de bout (12) en draai de bout aan met de meegeleverde inbussleutel.
Plaats de geleider (13) in de vereiste positie en vergrendel de positie door de instelknop voor diepte/zagen (14) rechtsom te draaien.
Alternatieve hulpstukken bevestigen (fig. G)
Plaats de pasring (6) op de kop (15).
Plaats de alternatieve accessoire (16) op de kop (15).
Draai de bevestigingsbout (7) stevig vast om ervoor te zorgen dat de alternatieve accessoire (16) stevig vastzit.
Opmerking: De pasring en bevestigingsbout worden nicht gebruikt voor het bevestigen van Stanley Fat Max-accessoires. Stanley Fat Max-accessoires worden bevestigd met de Superlok™ klemhendel voor accessoires, waar bij geen gereedschap nodig is.
Gebruik
Waarschuwing! Laat het gereedschap in zijn eigengempo werken. Niet overbelasten.
Waarschuwing! Controlleraar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds gaat zagen.
Snelheidsregelaar (fig. H)
Met de snugheidsregelaar kut u de snugheid van het gereed-schap aanpassen aan de toepassing.
Zet de knop voor variabile slenelheid (2) op de gewenste instelling. Bij instelling 1 werkt het gereedschap op lage slenelheid, 10,000 min-1. Bij instelling 6 werkt het gereedschap op de maximumsnelheid, 22,000 min-1.
In- en uitschakelen (afb. I)
Schuif de aan/uit-schakelaar (1) vooruit maar stand I om het gereedschap in te schakelen.
Schuif de aan/uit-schakelaar (1) awhilenigt hier positie O om het apparaat uit te schakelen.
Zaaggeleider (fig. F en J)
Hiermee sunt u een gemarkeerde zaaglijk nauwkeuriger volgen.
Als u de zaaggeleider wilt gebruiken, staat u de geleider (13) in de voorste sleuf op het bloc met de diepte-/zaaggeleider (8), zoals weergeveen in figuur J.
Pas de lenghte van de geleider aan door deze uit te trekken of in te duwen tot u de gewenste zaagdiepte hebt bereikt.
Vergrendel de geleider in de positie door de instelknop voor diepte/zagen (12) rechtsom te draaien. Draai de instelknop voor diepte/zagen linksom om de geleider te ontgrendelen.
Dieptegeleider (fig. F en K)
Hiermee kunt u materiala nauwkeurig zagen op een ingestelde diepte.
Als u de dieptegeleider wilt gebruiken, staat u de geleider (13) in de voorste sleuf op het bloc met de diepte-/zaaggeleider (8), zoals weergegeven in figuur K.
Pas de lenghte van de geleider aan door deze uit te trekken of in te duwen tot u de gewenste zaagdiepte hebt bereikt.
Vergrendel de geleider in de positie door de instelknop voor diepte/zagen (12) rechtsom te draaien. Draai de instelknop voor diepte/zagen linksom om de geleider te ontgrendelen.
Tips voor optimaal gebruik
Houd het gereedschap altijd stevig vast. Voor precisiewerk houdt u het gereedschap verder maar voren vast.
Klem het werkstuk wanner möglichk vast, vooral wanner u snijbladen gelebruikt.
Voer Niet te veel druk op de machine UIT.
Gebruik alltijd het juiste type hulpstuk voor het werkstkmaterialiaal en het type zaagsnede.
Controller regelmatig de staat van de accessoires. Vervang deze indien nodig.
Markeer het gewenste startpunt.
Schakel het gereedschap in en breng de hulpstukken langzaam in contact met het werkstuk, op het gewenste startpunt.
Klem een stuk multiplex of zacht houd vast aan dechterzijde van het werkstuk en zaag door de combinatie om een scherpe snede te krijgen.
Forceer het snijvlak Niet in het werkstuk. Let erop dat het snijden van metaalplaat normal gesproken meerijd kosten dan het zagen van dikkere werkstukken van hout.
Wanner er u metaal snijdt, moet u een dunne laag olie over de snijlijn verspreiden voordat u snijdt.
Gebruik een extra fijnne korrel bij het schuren van een neue verflaag voordat een volgende verflaag worden aangebracht.
Begin op zeer oneffen oppervlakken of bij het verwijderen van verflagen met een grove korrel. Begin op andere oppervlakken met een mediumkorrel. Ga in beiden gezallen geleidelijk aan over op een fijn correl voor een gladde afwerking.
Informeer bij uw detailhandel voor meer informatie over de verkrijgbare accessoires.
Onderhoud
Uw Stanley Fat Max-gereedschap/-apparaat (met netsnoer/snoerloos) is ontworpen om gedurende langerearend te functioneren met een minimum aan onderhoud. U kunt het gereedschapaar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en het gereedschap regelmatin schoonmaakt.
Waarschuwing! Doe alsijd het volgende voordat u onderhouds- of reinigingswerkzaamheden aan het gereedschap (met snoer/snoerloos)uitvoert.
Schakel het gereedschap/apparaat uit en trek de stekkeruit het stopcontact.
Als het gereedschap/apparaat een afzonderlijke accu heeft, schakelt u het gereedschap/apparaat uit en haalt u de accu eruit.
Als de accu is ingebouwd,That u deze volledig ontladen. Schakel dan het apparaat UIT.
Reinig regelmatig de ventilatieopeningen van het gereed-schap/apparaat/lader met een zachte borstel of droge doek.
Reinig de behuizing van de motor regelmatig met een vochtige doek. Gebruik geen schuur- of oplosmiddel.
Netstekker verrangen (alleen Verenigd Koninklijk en Ierland)
Als er een neue netstekker moet worden aangebracht:
Gooi de oude stekker op verantwoorde wijze weg.
Verbind de bruine draad met de spannings-/fasepool in de neue stekker.
Verbind de blauwe draad met de nul-/neutraalpool.
Waarschuwing! De aardepool hoeft nicht te worden aangesloten. Volg de bevestigingsinstructies die met hoogwaardige stekkers worden meegeleverd. Aanbevolen zekering: 5 A.
Milieu
Apare inzameling. Dit product mag nicht met normal haishoudelijk afval worden weggegood.
Mocht u op een dag constateren dat het Stanley Fat Max-product aan verranging toe is of dat u het apparaat Niet meer nodig hebt,gooi het product dan Niet bij het restafval. Het product valt onder de categorie voor elektrische apparaten.
Gescheiden inameling van gebruekte producten en verpakkingsmaterialen maakt het möglichk materialen te recycleren en opnieuw te gebruiken. Hergebruik van gerecycleerde materialen zorgt voor minder milieuvervuiling en dringt de vraag maar grondstoffen terug.
Plaatselijke verordeningen können voorzien in gescheden in Zameling van huishoudelijkke elektrische producten via gemeentelijkke stortplaatsen of via de leverancier bij wie u een新产品 aanschaft.
Stanley Europe biedt de mogelijkheid tot het recyclen van afgedankte Stanley Fat Max-producten. Om gebruik te makes van deze service, dient u het product waar een van onsze servicecentra te sturen, die de inzameling voor ons verzorgen.
U kurz het adres van het zichstbijzijnde Stanley Europe-serv-icecentrum opvragen via de adressen op de weiterijde van deze handleiding. U kurz ook een lijst van Stanley Europe-servicecentra en meer informatie over once klantenservice en contactpersonen vinden op het volgende internetadres: www.2helpU.com
Technische gegevens
| FME650 (Type 1) | ||
| Spanning V | AC | 230 |
| Onbelast toerental mir | -1 | 10,000-22,000 |
| Oscillatiehoek Graden | 1.4 - 2.8 | |
| Vermogen | W | 300 |
| Gewicht | kg 1.53 |
| Geluidsdrukniveau volgens EN 60745: |
| Geluidsdruk (LpA) 90 dB(A), meetonzekerheid (K) 3 dB(A) |
| Geluidsvermögen (LWA) 101 dB(A), meetonzekerheid (K) 3 dB(A) |
| Totale trillingswaarden (som triaxvector) volgens EN 60745: |
| In hout zagen (ah, CW) 4.5 m/s2, meetonzekerheid (K) 1.5 m/s2 |
| In metaal zagen (ah, CM) 10.3 m/s2, meetonzekerheid (K) 1.5 m/s2 |
| Schuren (ah) 11.4 m/s2, meetonzekerheid (K) 1.5 m/s2 |
EG-conformiteitsverklaring
MACHINERICHTLIJN
FME650 oscillatorend gereedschap
Stanley Europe verklaart dat deze producten, die zich beschreiben onder "Technische gegevens", voldoen aan: 2006/42/EG, EN60745-1:2009+A11:2010,
EN60745-2-4:2009+A11:2011
Deze producten voldoen tevens aan richtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met Stanley Europe op het volgende adres of raadpleeg dechterzijde van de handleiding.
Ondergetekende is verantwoordelijk voor de compilationie van het technische bestand en geeft deze verklaring namens
Stanley Europe af.
R. Laverick
Stanley Europe heeft vertrouwen in haar producten en biedt een uitstekende garantie voor professionele gebruikers van het product. Deze garantieverklaring is een aanvulling op, en vormt op geen enkele wijze een beperking van, uw contractuele rechten als private Niet-professionele gebruiker. De garantie geldt in de lidstatesen van de Europese Unie en de Europese Vrijhandelsassociatie.
EEN JAAR VOLLEDIGE GARANTIE
Als uw Stanley Fat Max-product binnen 12 maanden na aankoop defect raakt ten gevolge van materiaal- of constructiefouten, dan garandeert Stanley Europe de koselozee verranging van defecte onderdelen, de reparatie van het product of -aar eigieninzicht- de verranging van het product, indien wordt voldaan aan de volgende voorwaarden:
Het product is nicht misbrukt en is gebruikt in naleving van de instructiehandleiding.
Het product is blootgesteld aan redelijkerwijs te verwachten slijtage of gebruik;
Er zich geen reparaties of pogingen tot reparatie uit-gevoerd door nicht-geauthoriseerde Personen.
Bewijs van aanschaf kan worden getoond.
Het Stanley Fat Max product wordt compleet geretourn-eerd met alle originele onderdelen
Indien u een claim wilt indieren, neemt u contact op met uw verkooppunt, gaat u maar uw dichtstbijzijnde Stanley Fat Max-centrum (u vindt het adres in de Stanley Stanley Fat Max-catalogus) of neemt u contact op met de StanleyFat Max-vestiguing waarvan het adres worden vermeld in deze handledig. Er is ook een lijst van Stanley Fat Max -servicecentra en meer informatie over unsere klantenservice te vinden op het volgende internetadres:www.stanley.eu/3
Uso previsto
Valschaertsstraat14-18,
2800 Mechelen, Belgia
06/12/2016
