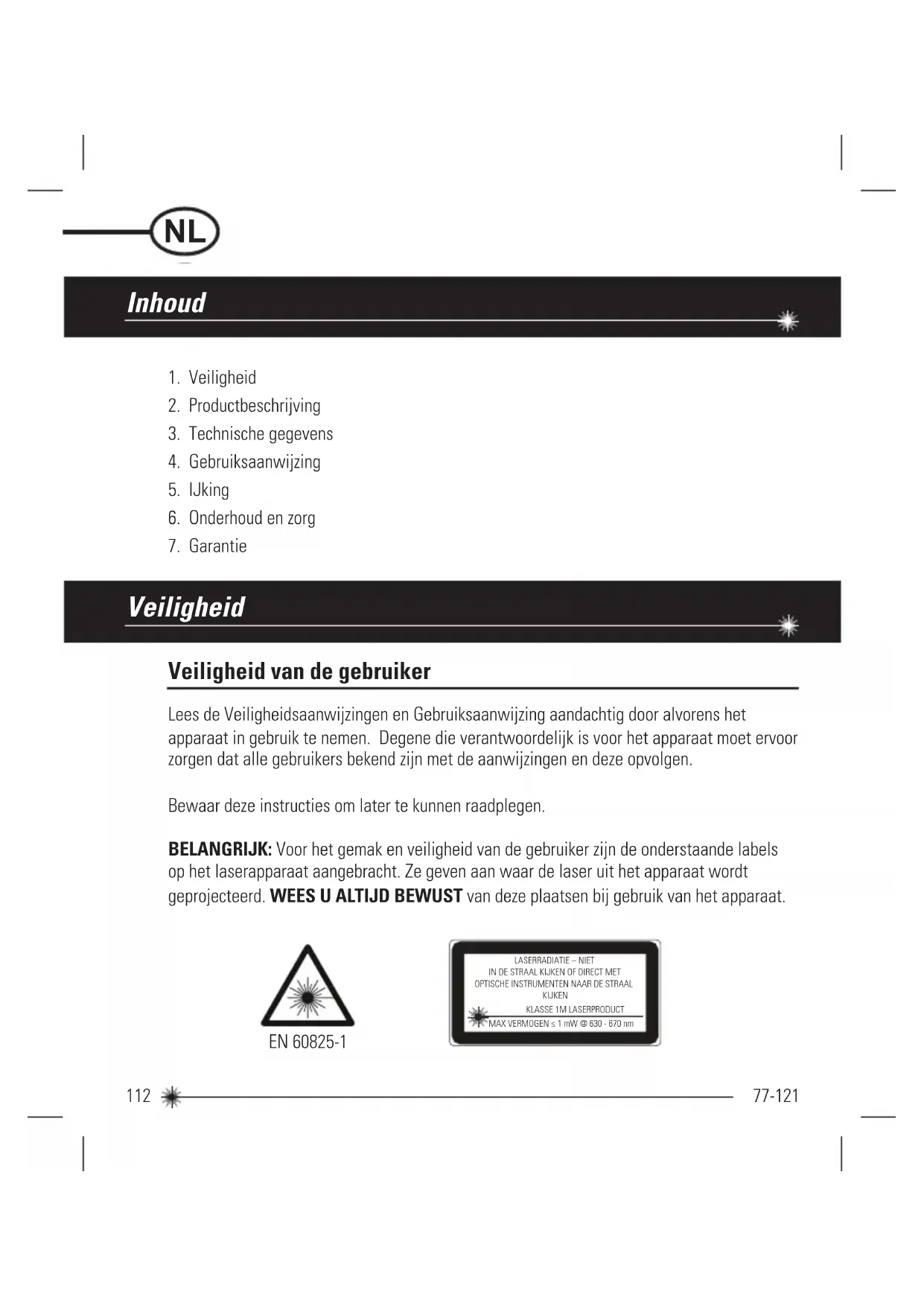

GEBRUIKSAANWIJZING CL2XTi STANLEY

1. Veiligheid
2. Productbeschrijving
3. Technische gegevens
4. Gebruiksaanwijzing
5. JKing
6. Onderhoud en zorg
7. Garantie

Veiligheid

Veiligkeit van de gebruiker

Lees de Veiligheidsaanwijzingen en Gebruiksaanwijzing aandachtig door alvorens het apparaat in gebruik te nemen. Degene die verantwoordelijk is voor het apparaat要去 voor zorgen dat alle gebruikers bekend zijn met de aanwijzingen en deze opvolgen.

Bewaar deze instructies om later te konnen raadplegen.

BELANGRIJK: Voor het gemak eneiligheid van de gebruiker zich de onderstaande labels op het laserapparaat aangebracht. Ze Geven aan waar de laser uit het apparaat worden gprojecteerd. WEES U ALTIJD BEWUST van dezeplaatsen bij gebruik van het apparaat.

EN 60825-1

De waarschuwingslabs NiET verwijderen of beschadigen. Dit apparaat mag alleen gebruikt worden voor nivelleringen en opmetingen zoals in deze gebruiksaanwijzing beschreibenন.

Zorg er ALTIJD voor dat omstanders in de omgeving waar gewerkt worden zich bewust+zijn van het gevaar om direct in de laser te kijken.

NIET in combinatie met andere optische instrumenten gebruiken. Het apparaat Niet wijzigen, aanpassen of gebruiken voor doeleinden die Niet in deze gebruiksaanwijzingen beschreibenন.

NIET in de straal kijken met optische instrumenten zoals vergrootglasen, verrekijkers of telescopen.

NIET in de laserstraal kijken of de straal op anderen richten. Zorg ervoor dat het apparaat Niet op ooghoogte worden opgesteld. De ogen worden gewoonlijk beschermd door natuurlijke reacties zoals het knipperen van de ogen.

De laserstraal NIET op anderen richten.

Het laserapparaat ALTIJD op "OFF" (Uit) zetten als het Niet gebruikt worden. Het laserapparaat op "ON" (Aan) latent staan verhoogt het risico dat iemand onbedoeld in de laserstraal kijkt.

Het laserapparaat NIET gebruiken in omgevingen waar ontvlambare stoffen, gas of stof aanwezig is.

Het laserapparaat NIET demonteren. Het apparaat heeft geen onderdelen die onderhoud vereisen. Het demonteren van het apparaat doet de garantie van dit product verrallen. Het product op geen enkele manier modifiereren. Modificatie van het laserapparaat kan blootstelling aan gevaarlijke straling tot gevolg hebben.

Het apparaat NIET gebruiken in omgevingen waar gevaar bestaat op explosies.

OPMERKING: Omdat de laserstraal een gericht type is,要去 het traject van de laserstraal over een relatieve groe afstand gecontroleerd worden om te verzekeren dat de straal geen invloed heeft op andere Personen in de omgeving.

Voorzorgsmaatregels batterijen

WAARSCHUWING: Batterijen kuren exploderen of lekken en kuren letsel of brandveroorzaken. Om dit risico te verminderen:

ALTIJD de aanwijzingen en voorzorgsmaatregelen op labels en verpakking van batterijen inRCTN 1

De polen van de batterijen NIET kortsluiten.

Alkalinebatterijen NIET opladen.

Oude en neue batterijen NIET samen gebruiken. Alle batterijen gelijktijdig verrangen met neue batterijen van hetzelfde merk en type.

Gebruik GEEN batterijen met verschillende chemische samenstellen.

Batterijen NIET in open vuur gooien.

Batterijen BUITEN BEREIK van kinderen houden.

De batterijen ALTIJD verwijderen als het apparaat langerearend Niet gebruikt worden.

OPMERKING: Zorg ervoor dat alleen de aanbevolen batterijen worden gebruikt.

OPMERKING: Let bij hetplaatsen van de batterijen op dejuiste polariteit.

Einde van levensduur

Batterijen NIET met het normale huisvuil meegeven.

Oude batterijen ALTIJD inleveren bij de aangewezen inzamelplaatsen.

RECYCLE A.U.B. volgens deplaatselijk voorschriften betreffende het inzamelen en verwerken van elektrisch en elektronisch afval in navolging van de WEEE-richtlijn.

Verklaring van conformiteit

The Stanley Works verklaart dat het CE-merkteken op dit product overeenkomstig de CE markingsrichtlijn 93/68/EEC is toegepast.

Dit product voldoet aan EN60825-1:2007.

Ga voor nadere bijzonderhedenaar www.stanleyworks.com.

EN 60825-1

Voldoet aan ROHS-richtlijn

Productbeschrijving

Inhoud van de verpakking

1. Laserapparaat
2. Universele fittingadapter
3. L-vormige steun
4. Paalklem (wordt bevestigd aan L-vormige steun)
5. Laserdoel
6. Telescopische buis
7. Etui
8. Batterijen (3 x AA)
9. Gebruiksaanwijzing

Overzicht van product

Laserapparaat

1. Venster voor kuisstraallaser
2. Voeding / Transportvergrendeling

1. Toetsenpaneel
2. Waarschuwingslabel voor laser
3. Kapje van batterijhouden

1. 1/4 - 20 schroefdraadfitting

1. 1/4 - 20 schroeffitting
2. Magnetische houder
3. 5/8 - 11 schroefdraadfitting
4. Uijvouwbare poten voor statief
5. Spanschroeven
6. 1/4 - 20 tot 5/8 - 11 schroeffittingadapter

L-vormige steun

1. Openingen
2. 1/4 - 20 schroeffitting

Paalklem

1. Klem
2. 3 Pin key

Telescopische buis

1. Veerspanningeinde met snap-on plateau
2. Multi-gesegmenteerde telescopische buis (kan apart gebruikt worden of met de meegeleverde opvouwbare statiefpoten om deze vrijstaand te make)

Technische gegevens

Laserapparaat

Nivelleringsnauwkeurigheid:	≤ 3 mm / 10 m (≤ 1/8 in / 30 ft)
Nauwkeurigheid horizontal / vertical	≤ 3 mm / 10 m (≤ 1/8 in / 30 ft)
Werkbereik:	Zelfnivelleringsbereik tot ± 4°
Werkafstand:	≤ 15 m (≤ 50 ft)
met Laser detector:	≤ 50 m (≤ 165 ft)
Laserklasse:	Klasse 1M
Lasergolfänge:	635 nm ± 5 nm
Werktijd:	12 h
Voedingsspanning:	4,5 V
Voeding:	3 x AA batterijen (alkaline)
IP-codering:	IP54
Werkingstemperatuur:	-10°C tot +40°C (+14°F tot +104°
Opslagtemperatuur:	-20°C tot +60°C (-4°F tot +140°
Gewicht (zonder houder en batterijen):	230 g (226,80 g)
Afmeting:	88 mm × 48 mm × 90 mm (3 1/2 in × 1 7/8 in × 3 1/2 in)

Gebruiksaanwijzing

Laserapparaat

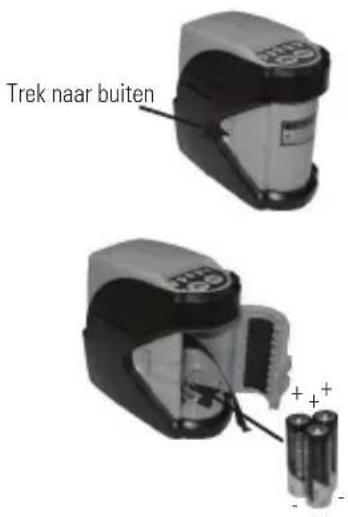

Batterijen installeren / uitmelen

1. Draai het laserapparaat om. Verwijder het kapje van de batterijhouser door het lipje aan te drukken en te ontgrendelen.
2. Batterijen installereren / uitenemen. Let op de polariteit bij hetplaatsen van de batterijen.
3. Sluit en vergrendel het kapje van de batterijhouser. Zorg ervoor dat het lipje waar vergrendeld is.

Functie

Uit / Vergrendeld

Ontgrendeld

Lasermodus

Pulsmodus

1. Slot voor transport in vergrendelde stand. Voeding van laser UIT.
2. Transportslot in ontgrendelde stand. Voeding van laser is aan. De rechtse LED-indicator Licht groen op als de laser is zelfgenivelleerd.
3. Druk op de lasermodustoets om:tussen verschillende laserstanden te schakelen - alleen horizontal, alleen vertical, horizontal en vertical, zelfnivellerend, laseruit.
4. Modus 4 schakelt de zichnivellerende functieuit en maakt het möglichk de horizontale en verticale straal in elke gewenste richting tepositioneren. De rechtse LED-indicatorlicht rood op.
5. Druk op de pulsmodustoets om de pulsmodus aan en uit te schakelen. De linker LED-indicatorlicht blauw op als de pulsmodus is ingeschakeld. De pulsmodus maakt gebruik van de laser detector möglichk.
6. Laserstraal knippert als de rechtse LEDindicator rood oplicht om aan te given dat het laserapparaat buiten werkbereik is voor de standen 1 - 3. Het laserapparaat verstellen om te nivelleren.

1. Laserstralen dimmen als de batterij bijna leeg is. Vervang batterijen.

2. 1/4 - 20 schroefdraadfitting voor bevestiging laserapparaat. Maakt 360^ opstelling van het laserapparaat möglichk.

3. Kan gebruikt worden als miniatuurstatief door gebruik te make n van uitvouwbare poten.
4. 5/8 - 11 schroefdraadfitting voor optionele accessoires. Adapter voor schroefdraadfitting bevestigd aan het apparaat. 1/4-20 schroefdraad binnen, 5/8 - 11 schroefdraad buiten.
5. Voor bevestiging van gemagnetiseerde hulpstukken met de ingebouwde magneten.
6. Hoeken können in beiden asrichtingen ingesteld en vastbezet worden.

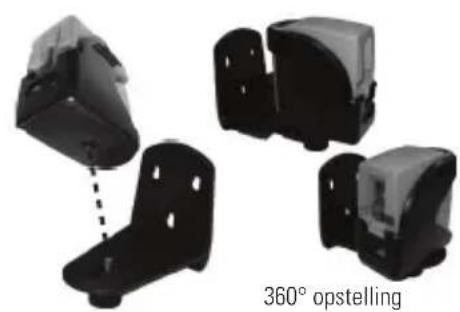

L-vormige steun en paalklem

1. 1/4 - 20 schroefdraadfitting voor bevestiging laserapparaat. Maakt 360^ opstelling van het laserapparaat可想而知.

1. Bevestig paalklem aan L-vormige steun voor gebruik met statief of andere optionele accessoires.

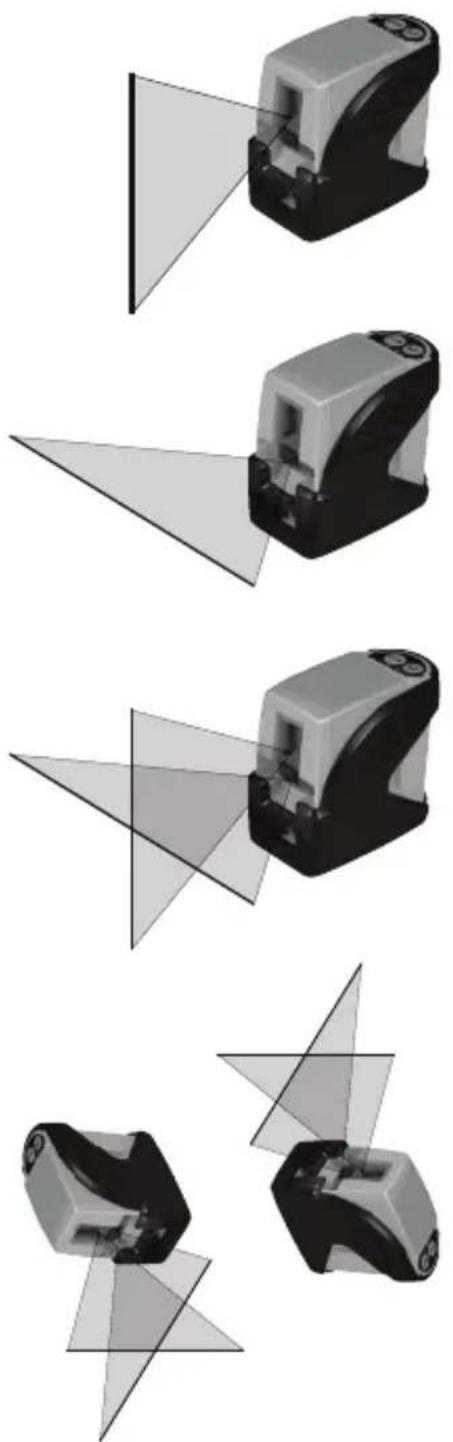

Toepassingen

1. Loodrecht:

Gebruik de verticale laser om het verticale referentievlak te bepalen. De gewenste object(en) zodanig opstellen dat ze geglericht toen het verticale referentievlak om te verzekeren dat object(en) loodrecht staan.

1. Waterpas:

Gebruik de horizontale laser om het horizontale referentievlak te bepalen. De gewenste object(en) zodanig opstellen dat ze gelijkgericht�zim met het horizontale referentievlak om te verzekeren dat object(en) waterpas

1. Rechthoek:

Gebruik de verticale of horizontal laserstralen om het punt te bepalen waar de verticale en horizontale stralen elkaar kuisen. De gewenste object(en) zodanig opstellen todat ze gelijkgericht�zijm met de verticale en horizontale laser om te verzekeren dat object(en) haaksijken.

1. Pulsmodus:

Zet de laser in de pulsmodus voor gebruik met optionele laser detectors.

1. Handmatige modus:

Schakelt de zichnivellerende functie uiten maakt het möglichk de laser een vaste laserstraal in elke gewenste richting te latent projecteren.

IJking

OPMERKING: Het laserapparaat is op de fabriek geijkt. Tijdens gebruik regelmatig de nauwkeurigheid van het laserapparaat controeren om te verzekeren dat het apparaat binnen de tolerantie blijft.

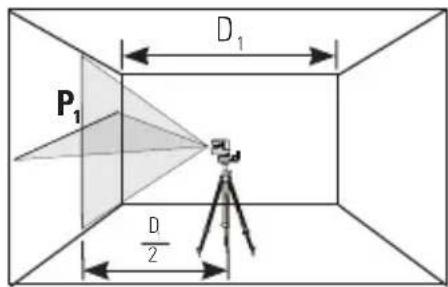

Nauwkeurigheid nivelleringsstraal

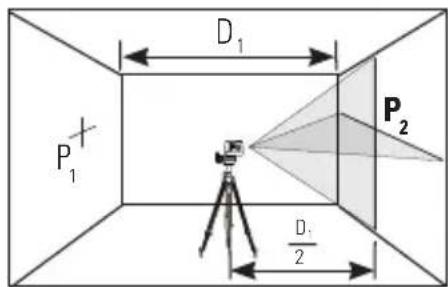

1. Plaats het laserapparaat zoals in de afbeelding is getoond met de laser aan. Markeer punt P, bij het kruis.
2. Roteer het laserapparaat 180^ en markeer punt P_2 bij het kruis.

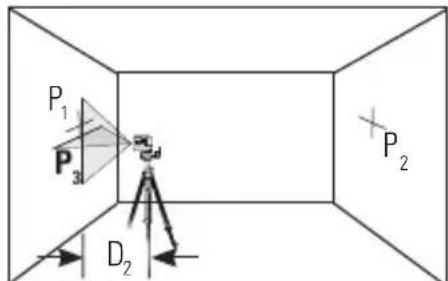

3. Plaats het laserapparaat zich bij de muuren markeer punt P_3 bij het kruis.

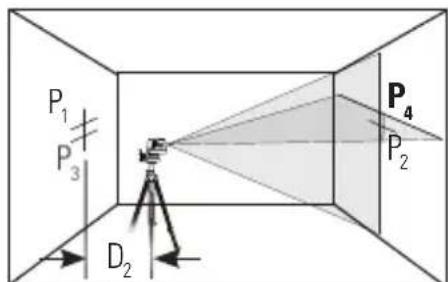

4. Roteer het laserapparaat 180^ en markeer punt P_4 bij het kruis.

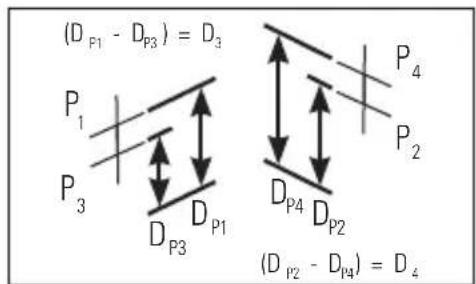

1. Meet de verticale afstand van de vloer\ aar elk punt. Bereken het verschil tussen\ de afstanden D_P1 en D_P3 om D_3 te bepalen\ en bereken de afstanden D_P2 en D_P4 om D_4 \ te bepalen.

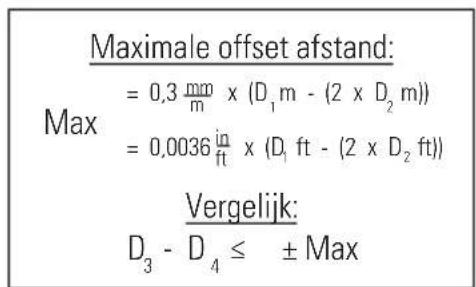

2. Calculeer de maximale toelaatbare offset afstand en vergelijk dit met het verschil van D_3 en D_4 Zoals getoond in de vergelijkking. Als het totaal nicht minder dan of gelijk is aan de berekende maximale offset afstand, dan moet het apparatus aan de Stanley-distributeur geretourneerd worden.

Voorbeeld: D_1 = 10m D_2 = 0.5m _P1 = 30,75mm,D_P2 = 29mm,D_P3 = 30mm,D_P4 = 29,75mm D_3 = (30,75mm - 30mm) = 0,75mm D_4 = (29mm - 29,75mm) = -0,75mm 0.3× (10m - (2× 0.5m) = 2.7mm(maximale~toelaatbare~offset~afstand) (0.75mm) - (-0.75mm) = 1.5mm 1.5mm≤ 2.7mm(TRUE,apparaat~is~binnen~tolerantie)

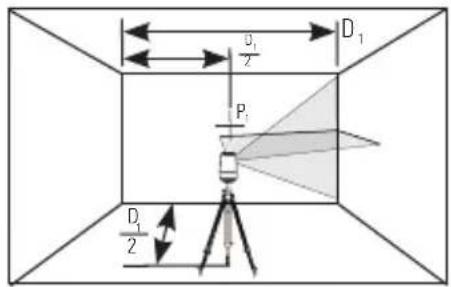

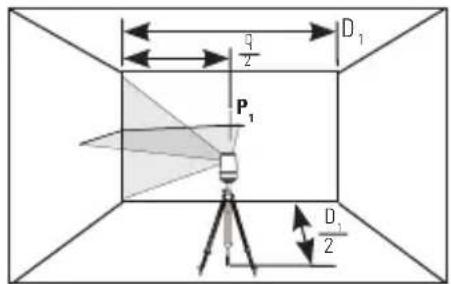

Nauwkeurigheid horizontalae straal

1. Plaats het laserapparaat zoals in de afbeelding is getoond met de laser aan. Richt de verticale straal op de eerste hoek of op een referentiepunt. Meet de helft van de afstand D_1 en markeer punt P_1 .

1. Roteer het laserapparaat maar een andere hoek of referentiepunt.
2. Meet de verticale afstanden tussen P en de horizontale straal van de 2de locatie.

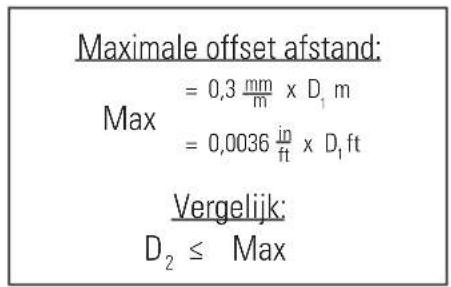

3. Bereken de maximale toelaatbare offset afstand en vergelijk met D_2 . Als D_2 nicht ); minder dan of gelijk is aan de berekende maximale offset afstand, dan要去 het apparaat aan de Stanley-distributeur geretourneerd worden.

Voorbeeld: D_1 = 5 ~m, D_2 = 1 ~mm

0.3 × 5m = 1.5mm (maximale toelaatbare offset afstand)

1mm≤ 1,5mm (TRUE,apparaat is binnen tolerantie)

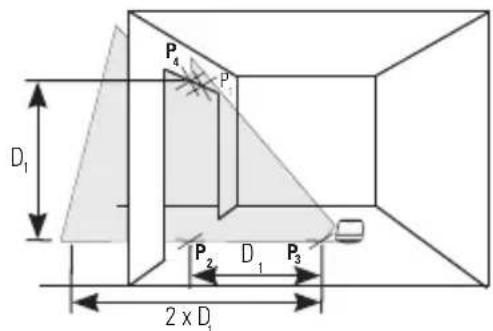

Nauwkeurigheid verticalica straal

1. Meet de hoogte van een deurpost of referentiepunt om de afstand D te bepalen. Plaats het laserapparaat zoals in de afbeelding is getoond met de laser aan. Richt de verticale straal op de deurpost of referentiepunt. Markeer punten P_1,P_2 en P_3 zoals getoond.
2. Het laserapparaat maar de tegenovergestelde kant van de deurpost of referentiepunt verplaatsen en de verticale straal gelijkrichten met P_2 en P_3 .
3. Meet de horizontale afstanden tussen P en de verticale straal van de 2de locatie.
4. Bereken de maximale toelaatbare offset afstand en vergelijk met D_2 . Als D_2 nicht minder dan of gegiek is aan de berekende maximale offset afstand, dan要去 het apparaat aan de Stanley-distributeur geretourneerd worden.

Maximale offset afstand:

$$ \begin{array}{l l} \text {M a x} & = 0, 6 \frac {\mathrm {m m}}{\mathrm {m}} \times D _ {1} \mathrm {m} \ & = 0, 0 0 7 2 \frac {\mathrm {i n}}{\mathrm {f t}} \times D _ {1} \mathrm {f t} \end{array} $$

Vergelijk: D≤ Max

Voorbeeld: D_1 = 2 m, D_2 = 0.5 mm 0.6 × 2 m = 1.2 mm (maximale toelaatbare offset afstand) 0.5 mm ≤ 1.2 mm (TRUE, apparaat is binnen tolerantie)

Onderhoud en zorg

Het laserapparaat is nicht waterdicht. Het apparaat NIET nat latent worden. Dit kan schade aan interne circuits veroorzaken.

Plaats het laserapparaat NIET in direct zonlicht en stel hem Niet bloat aan hog temperaturen. De behuizing en enkele interne onderdelen zijn van plastic gemaakt en kennen door hog temperaturen verrormd worden.

Het laserapparaat NIET in een koude omgeving opbergen. Interne onderdelen können beslaan als het apparaat opwarmt. Vochtigheid kan het laservenster beslaan en interne circuit boards corroderen.

Bij gebruik in stoffige omgevingen kan vuil zich op het laservenster verzamelen. Verwijder voucht of vuil met een zachte, droge doek.

Gebruik GEEN sterke schoonmaak- of oplosmiddelen.

Bewaar het laserapparaat in de etui als het Niet gebruikt worden. Verwijder de batterijen als het toestel voor langerearend Niet gebruikt worden om schade door lekkende batterijen te voorkomen.

Garantie van eenaar

Stanley Tools garandeert elektrische meetapparatuur gegen defecten in materialen en afwerking voor een jaar vanaf de datum van aankoop.

Defecte producten worden gerepareerd of verrangenaar goeddunken van Stanley Tools indien ze samen met het aankoopbewijs worden verzonden maar:

Stanley Works Benelux

Egide Walsschaertsstraat 14-16

2800 Mechelen

Belgium

Deze Garantie is nicht van toepassing op schade veroorzaakt door ongelukken, slijtage,

toepassingen die nicht in overeenstemming zijn met de aanwijzingen van de fabrikant of een reparaties of wijziging die nicht door Stanley Tools geauthoriseerd is.

Reparatie of vervanging onder deze Garantie heeft geen invloed op de verloopdatum van de Garantie.

Voor zover door de wet is toegestaan is Stanley Tools onder deze Garantie Niet aansprakelijk voor indirecte schade of gevolgschade veroorzaakt door defecten aan dit product.

Deze Garantie mag nicht zonder toestemming van Stanley Tools gewijzigd worden.

Deze Garantie heeft geen invloed op de statutaire rechten van de consumenten die dit product kopen.

Opudge Garantie is Engelsrecht van toepassing en Stanley Tools en de koper komen overeen dat eventuele geschillen of zaken voortvloeendiut of in verband met deze Garantie onder de exclusive jurisdictie van het Engelserecht.

BELANGRIJKE OPMERKING: De klant is verantwoordelijk voor het juiste gebruik van en de zorg voor het apparaat. De klant is tevens verantwoordelijk voor de periodieke inspectie van de nauwkeurigheid van het laserapparaat en dus voor de ijking van het apparaat.

IJking en onderhoud zichn Niet gedekt door de garantie.

Er kuren wijzigingen worden doorgevoerd zonder voorafgaande kennisgeving.
