GEBRUIKSAANWIJZING 9564HR MAKITA

NL Haakse slijpmachine Gebruiksaanwijzing

NEDERLANDS (Originele instructies)

Verklaring van het onderdelenoverzicht

1. Asvergrendeling	11. Borgmoersleutel	22. Doorslijpschijf of diamantschijf
2. Aan-uitschakelaar	12. Flexischijf	23. Beschemkap voor doorslijpschijf of diamantschijf
3. Bedrijslampje	13. Kunststofrugschijf
4. Beschermkap	14. Borgmoer voor schuren	24. Doorslijpschijf
5. Lagerhuis	15. Schuurschijf	25. Diamantschijf
6. Schroef	16. Rubberen rugschijf	26. Dikte: minder dan 4 mm (5/32")
7. Hendel	17. Markering A	27. Dikte: 4 mm (5/32") ofmeer
8. Borgmoer	18. Markering B	28. Komvormige draadborstel
9. Schijf met een verzonken middengat	19. Markering C	29. Schijfvormige draadborstel
	20. Pen	30. Luchtuitlaatopening
10. Binnenflens	21. Ventilatieopening	31. Luchtinlaatopening

TECHNISCHE GEGEVENS

Model 9564HR 9565HR
Schijfdiameter 115 mm (4-1/2")	125 mm (5")
Max. schijfdikte 6,4 mm
Asschroefdraad M14 of 5/8" (afhankelijk van het land)
Nominaal toerental (n)/Nullasttoerental (n0) 12.000 min -1
Totale lenghte	299 mm
Nettogewicht	2,3 kg	2,4 kg
Veiligheidsklasse	回/II

• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zich de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.
• De technische gegevens können van land tot land verschillen.
  Gewicht volgens EPTA-procedure 01/2003

Gebruiksdoeleinden

ENE048-1

Het gereedschap is bedoeld voor het slijpen, schuren en doorslijpen van metaal en steen zonder gebruik van water.

Voeding

ENF002-2

Het gereedschap mag uitsluitend worden aangesloten op een voeding metdezelfde spanning als aangegeven op het typeplaatje en werkt alleen op enkele-fase wisselstroom. Het gereedschap is dubbel geisoleerd en mag derhalve ook op een Niet-geaard stopcontact worden aangesloten.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap GEA010

veiligheidswaarschuwingen en alle instructies. Het Niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK VOOR EEN SLIJPMACHINE GEB033-7

GEB033-7

Gemeenschappelijkheidswaarschuwingen voor slijp-, schuur-, draadborstel- en doorslijpwerkzaamheden:

1. Dit elektrisch gereedschap is bedoeld voor gebruik als slijp-, schuur-, draadborstel- of doorslijpgereedschap. Lees alle veiligheidswaarschuwingen, instructies, afbeeldenen en technische gegevens die bij dit elektrisch gereedschap worden geleverd. Als u nalaat alle onderstaande instructies te volgen, kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.
2. Werkzaamheden zoals polijsten worden nicht aangeraden met dit elektrisch gereedschap. Werkzaamheden waarvoordit elektrisch gereedschap Niet is bedoeld kuren gevaarlijke situatuies opleveren en tot persoonlijk letsel leiden.
3. Gebruik geen accessoires die nicht specifiek zijn ontworpen en aanbevolen door de fabrikant van het gereedschap. Ook wanneer het accessoire kan worden bevestigd op uw elektrisch gereedschap, is een veilige werkung nicht gegardeerd.
4. Het nominaltoerental van het accessoire moet minstens gewijk zijn aan het maximumtoerental vermeld op het elektrisch gereedschap.
   Accessoires die met een hoger toerental draaien dan

hun nominaal toerental kunnen stuk breken en in het rond vliegen.

1. De buitendiameter en de dikte van het accessoire moet binnen het capaciteitsbereik van het elektrisch gereedschap vallen. Accessoires met verkeerde afmetingen können nicht afdoende worden afgeschermd of beheerst.
2. Als accessoires met schroefdraadbevestiging worden aangebracht, moet de schroefdraad overeenkomen met de schroefdraad op de as van de slijpmachine. Als accessoires met flensbevestiging worden aangebracht, moet het asgat van het accessoire overeenkomen met de diameter van de pasrand op de flens. Accessoires die Niet overeenkomen met de bevestigingshardware van het elektrisch gereedschap, zullen nicht gebalanceerd draaien en buitensporig/TRillen, en kuren leiden tot verlies van controle over het gereedschap.
3. Gebruik nooit een beschadigd accessoire. Inspector het accessoire vór ieder gebruik, bijvoorbeeld een slijpschijf op ontbrekende schilfers en barsten; een rugschijf op barsten, scheuren of buitensporige slijtage; en een draadborstel op losese of gebarsten draden. Nadat het elektrisch gereedschap is geallen, inspecteert u het op schade of monteert u een onbeschadigd accessoire. Na inspectie en montage van een accessoire, zorgt u ervoor dat u en omstanders nicht in het rotatie vlak van het accessoire staan, en LAST u het elektrisch gereedschap draaien op het maximaal, onbelast toerental gedurende eén minuut. Beschadigde accessoire breken normala gesproken in stukken gedurende deze testduur.
4. Gebruik persoonlijke-veiligheidsmiddelen. Afhankelijk van de toepassing gebruikt u een gezichtsschem, een beschemende bril of een veiligheidsbril. Alaar gelang van toepassing draagt u een stofmasker, gehoorbeschemers, handschoenen en een werkschort die in staat zichkleine stukjes slijpsel of werkstukfragmenten te weerstaan. De oogbescherming moet in staat zich rondvliegend afval te stoppen dat ontstaat bij de diverse werkzaamheden. Het stofmasker ofademhalingsapparaat moet in staat zich deeltjes te filteren die ontstaat bij de werkzaamheden. Langdurige blootstelling aan zeer intens geluid kan leiden tot gehoorbeschadiging.
5. Houd omstanders op veilige afstand van het werkgebied. Ledereen die zich binnen het werkgebied begeeft, moet persoonlijke-veiligheidsmiddelen gebruiken. Fragmenten van het werkstuk of van een uiteengevalten accessoire+konnen rondvliegen en letsel veroorzaken buiten de onmiddelijk werkomgeving.
6. Houd elektrisch gereedschap uitsluitend vast aan het geisoleerde oppervlak van de handgrepen wanner u werkt opplaatsen waar het slijpaccessoire met verborgen bedrading of zich eigena snoer in aanraking kan komen. Wanner het accessoire in aanraking komen met onder spanning staande draden, zullen de Niet-geisoleerde metalen delen van het gereedschap onder spanning komen te

staan zodate gebruiker een elektrische schok kan krijgen.

1. Houd het snoer goed uit de buurt van het ronddraaiende accessoire. Als u de controle verliest over het gereedschap, kan het snoer worden doorgesneden of bekneld raken, en kan uw hand of arm gegen het ronddraaiende accessoire worden aangetrokken.
2. Leg het elektrisch gereedschap nooit neer voordat het accessoire volledig tot stilstand is gekomen. Het ronddraaiende accessoire kan de ondergrond pakken zodate u de controle over het elektrisch gereedschap verliest.
3. Laat het elektrisch gereedschap nicht draaien verwijl u het naast u draagt. Als het ronddraaiende accessoire u per ongeluk raakt, kan het verstrikt raken in uw kleding waardoor het accessoire in uw lichaam worden getrokken.
4. Maak de ventilatieopeningen van het gereedschap regelmatig schoon. De ventilator van de motor zal het stof de behuizing in trekken, en een grote opeenhoping van metaalslijpsel kan leiden tot elektrisch gevaarlijke situatuies.
5. Gebruik het elektrisch gereedschap Niet in de buurt van brandbare materialen. Vonken kunnen deze materialen doe ontvlammen.
6. Gebruik geen accessoires die met vloeistof moeten worden gekoeld. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrcutie of elektrische schokken.

Terugslag en aanverwante waarschuwingen

Terugslag is een plotselinge reactie op een beknelde of vastgelopen draaiende schijf, rugschijf, borstel of enig ander accessoire. Beknellen of vastlopen veroorzaakt een snelle stilstand van het draaiende accessoire dat op zijn beurt ertoe leidt dat het elektrisch gereedschap zich ongecontroleerd beweegt in de tegenovergestelde richting van de draairichting van het accessoire op het moment van vastlopen.

Bijvoorbeeld, als een slijpschijf bekneld raakt of vastloopt in het werkstuk, kan de rand van de schijf die het beknellingspunt ingaat, zich invreten in het oppervlak van het materiaal waardoor de schijf eruit klmit of eruit slaat. De schijf kan waar bijশne gebruiker toe of weg springen, afhankelijk van de draairichting van de schijf op het beknellingspunt. Slijpschijven hunnen in dergelijk situatuies ook breken.

Terugslag is het gevolg van misbruik van het elektrisch gereedschap en/of onjuiste gebruiksprocedures of -omstandigheden, en kan worden voorkomen door goede voorzorgsmaatregelen te treffen, zoals hieronder vermeld:

a) Houd het gereedschap stevig vast en houdt uw Armen en lichaam zodanig dat u in staat bent een terugslag op te vangen. Gebruik.altijd de extra handgreep (indien aanwezig) voor een maximale controle over het gereedschap in geval van terugslag en de koppelreactiekrachten bij het starten.De gebruiker kan een terugslag of de koppelreactiekrachten opvangen indien de juiste voorzorgsmaatregelen worden getroffen. b) Plaatsw hand nooit in de buurt van het draaiende accessoire.Het accessoire kan terugslaan over uw hand.

c) Plaats uw lichaam Niet in het gebied waar het elektrisch gereedschapaar toe gaat wanner een terugslag optreedt. Een terugslag za het gereedschap bewegen in de tegenovergestelde richting van de draairichting van de schijf op het moment van beknellen.
d) Wees bijzonder voorzichtig bij het werken met hoeken, scherpe randen, enz. Voorkom dat het accessoire springt of bekneld raakt. Hoeken, scherpe randen of springen veroorzaken vaak beknellen van het draaiende accessoire wat leidt tot terugslag of verlies van controle over het gereedschap.
e) Bevestig geen houtbewerkingsblad van een zaagketting of getand zaagblad. Dergelijkke bladen leiden vaak tot terugslag of verlies van controle over het gereedschap.

Veiligheidswaarschuwingen specifiek voor slijp- en doorslijpwerkzaamheden:

a) Gebruik uitsluitend schijven van het type aanbevolen voor uw elektrisch gereedschap en de specifieke beschermkap voor de te gebruiken schijf. Schijven waarvoort het elektrisch gereedschap Niet is ontworpen,+kenneniet goed worden afgeschermd en zijn Niet veilig.
b) Het slijpvlak van slijpschijven met een verzonken middengat moet lager liggen dan het vlak van de lip op de beschemkap. Een onjuist aangebrachte schijf die uitsteekt door het vlak van de lip op de beschemkap kan nicht afdoende worden beschermd.
c) De beschemkap要去stevig worden vastgezet aan het elektrisch gereedschap en in de maximaal beschemende stand worden gezet zodateh kleinst mogelijkdeel van de schijf isblootgesteld in de richting van de gebruiker. De beschemkap helpt de gebruiker te beschemen gegen afgebrozen stukjes van de schijf, het per ongeluk aanraken van de schijf en vonden die kledingkoenen doen ontvammen.
d) De schijvenogens uitsluitend worden gebrukt voor de aanbevolen toepassingen. Bijvoorbeeld: u mag Niet slijpen met de zijkant van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor slijpen met de rand. Krachten op het zijoppervlak können deze schijven doen breken.
e) Gebruik alkijd on Beschadigde schijfflenzen van de juiste afmetingen en vorm voor de te gebruiken schijf. Een goede schijfflens ondersteunt de schijf en verkleint daarmee de kans op het breken van de schijf. Flenzen voor doorslijpschijven können verschillen van flenzen voor slijpschijven.
f) Gebruik geen afgesleten schijven van grotere elektrische gereedschappen. Schijven die zich bedoeld voor grotere elektrische gereedschappen zich Niet geschikt voor de hogere snugheid van een kleiner elektrisch gereedschap en konnen in stukken breken.

Aanvullende veiligheidswaarschuwingen specifiek voor doorslijpwerkzaamheden:

a) Laat de doorslijpschijf Niet vastlopen en oefen geen buitensporige druk uit. Probeer Niet een buitensporig diepe snede te slijpen. Een te große kracht op de schijf verhoogt de belasting en de kans dat de schijf in de snede verdraait of vastloopt,

waardoor terugslag kan optreden of de schijf kan breken.

b) Plaats uw lichaam Niet in een lijn achechter de ronddraaiende schijf. Wanner de schijf, op het aangrijppunt in het werkstuk, zich van uw lichaam af beweegt,+kennen door de maybeke terugslag de ronddraaiende schijf en het elektrisch gereedschap in uwrichting worden geworpen.

c) Wanner de schijf vastloopt of u het slijpen onderbreekt, schakelt u het elektrisch gereedschap uit en houdt u dit stil totdat de schijf volledig tot stilstand is gekomen. Probeer nooit de doorslijpschijf uit de snede te halen terwijl de schijf nog draait omdat hierdoor een terugslag kan optreden. Onderzoek waarom de schijf is vastgelopen en tref afdoende maatregelen om deoorzaak ervan op te heffen.

d) Begin nicht met doorslijpen verwilj de schijf al in het werkstuk steekt. Wacht totdat de schijf de volle snugheid heeft bereikt en breng daarna de schijf voorzichtig terug in de snede. Wanner het elektrisch gereedschap opnieuw worden gestart verwilj de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan.

e) Ondersteun platen en große werkstukken om de kans op het beknellen van de schijf en terugslag te minimaliseren. Grote werkstukken neigen door te zakken onder hun eigen gewicht. U moet het werkstuk ondersteunen vlak bij de snijlijn en vlak bij de rand van het werkstuk aan beiden kanten van de schijf.

f) Wees extra voorzichtig bij blind slijpen in bestaande wanden of op andereplaatsen. De uitstekende schijf kan gas- of waterleidingen, elektrische bedrading of voorwerpen die terugslag veroorzaken raken.

Veiligheidswaarschuwingen specifiek voor schuurwerkzaamheden:

a) Gebruik geen veel te grote schuurpapierschijven. Volg de aanwijzingen van de fabrikant bij uw keuze van het schuurpapier. Te groot schuurpapier dat uitsteekt tot voor bij de rand van het schuurkussen levert snijgevaar op en kan bekellen of scheuren van de schuurpapierschijf of terugslag veroorzaken.

Veiligheidswaarschuwingen specifiek voor draadborstelwerkzaamheden:

a) Wees erop bedacht dat ookijdens normala gebruik borsteldraden door de borstel worden rondgeslingerd. Oefen Niet te veel krachtuit op de borsteldraden door een te hoge belasting van de borstel. De borsteldraten konnen met gemak door dunne kleding en/of de huid dringen.
b) Als het gebruik van een beschemkap worden aanbevolen voor draadborstelen, zorgt u ervoor dat de draadschijf of draadborstel Niet in aanraking komt met de beschemkap. De draadschijf of draadborstel kan in diameter toenemen als gevolg van de werkbelasting en centrifugale krachten.

Aanvullende veiligheidswaarschuwingen:

1. Bij gebruik van een slijpschijf met een verzonken middengat, mag u uitsluitend met glasvezel versterkte schijven gebruiken.

2. GEBRUIK NOOIT een stenen komschijf op deze slijpmachine. Deze slijpmachine is Niet ontworpen voor dit type schijven en het gebruik ervan kan leiden tot ernstig persoonlijk letsel.

3. Let erop dat u de as, de flens (met name de montagekant) en de borgmoer nicht beschadigt. Als deze onderdelen beschadigd raken, kan de schijf breken.
4. Zorg ervoor dat de schijf Niet in aanraking is met het werkstuk voordat u het gereedschap hebt ingeschakeld.
5. Laat het gereedschap eenijdje draaien voordat u het werkstuk gaat zagen. Controller op trillingen of schommelingen die op onjuiste montage of een slecht uitgebalanceerd schijf konnen wijzen.
6. Gebruik de aangegeven kant van de schijf om mee te slijpen.
7. Laat het gereedschap Niet ingeschakeld liggen. Bedien het gereedschap alleen wanner u het vasthoudt.
8. Raak de schijf Niet onmiddelijk na gebruik aan. Deze kan bijzonder heet zich en brandwonden op uw huid veroorzaken.
9. Houd u aan de instructies van de fabrikant voor juiste montage en gebruik van de schijven. Behandel en bewaar de schijven zorgvuldig.
10. Gebruik nied afzonderlijke verkleinbussen of adapterringen om slijpschijven met een groot middengat te konnen monteren.
11. Gebruik uitsluitend flenzen die geschikt zijn voor dit gereedschap.
12. Voor gereedschappen waarop schijven met schroefdraad in het middengat+kunnen worden gemonteerd,controlert u dat de schroefdraad van de schijf lang genoeg is voor de lengte van de as.
13. Controller het werkstuk goed worden ondersteund.
14. Wees erop bedacht dat de schijf blijft doordraaien nadat het gereedschap is uitgeschakeld.
15. Als de werkruimte bijzonder heet en vochtig is, of sterk verruild is met geleidend stof, gebruik dan een kortsluitonderbreker (30mA) om de verilgheid van de gebruiker te garanderen.
16. Gebruik het gereedschap Niet op materiaal dat asbest bevat.
17. Bij gebruik van een doorslijpschijf, gebruikt u.altijd de stofbeschemkap, zoals vereist doorplaatselijke regelgeving.
18. Doorslijpschijven mogen nicht wordenblootgesteld aan enige laterale druk.

BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING:

Laat u NIET misleiden door een vals gevoel van comfort enbekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende product alsijd strikt in acht. VERKEERD GEBRUIK of het Niet volgen van de veiligheidsinstructies in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BESCHRIJVING VAN DE FUNCTIONS

A LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de stekker uij het stopcontact is getrokken alvorens de functies van het gereedschap te controleren of af te stellen.

Asvergrendeling

LET OP:

Bedien de asvergrendeling nooit verwijl de as nog draait. Het gereedschap kan hierdoor worden beschadigd (zie aflb. 1).

Druk op de asvergrendeling om te voorkomen dat de as kan draaien tijdens het monteren of verwijderen van schijven of accessoires.

Werking van de aan-uitschakelaar

A LET OP:

• Controller altijd, voordat u het gereedschap aansluit op het elektriciteitsnet, of de aan-uitschakelaar op de juiste manier schakelt en wee terugkeert maar de uitstand, wonneer awhile op de aan-uitschakelaar worden gedrukt.
• De aan-uitschakelaar kan worden vergrendeld in de aan-stand ten behoeve van het gebruikersgemak bij langdurig gebruik. Wees voorzichtig wanner het gereedschap in de aan-stand is vergrendeld en houd het gereedschap stevig vast.

Om het gereedschap in te schakelen, schuift u de aan-uitschakelaar maar de stand "I" (aan) door gegen dechterkant van de aan-uitschakelaar te duwen. Om het gereedschap continu te laden werkken, drukt u op de voorkant van de aan-uitschakelaar om deze te vergrendelen (zie afb. 2).

Om het gereedschap te stoppen, drukt u op de achechterkant van de aan-uitschakelaar en schuift u deze maar de stand "O" (uit).

Bedrijfslampje (zie afb. 3)

Het bedrijsflampjeGaat branden zodra de stekker van het gereedschap in een stopcontact wordt gestoken. Als het lampje Niet brandt, kan het netsnoer beschadigd zijn of desturing defect. Als het lampje brandt, maar het gereedschap Niet start, zelfs Niet wanner de schuifknop in de aan-stand worden gezet, kuren de koolborstels versleten zich, of kuren de motor, de sturing, of deschuifknop defect zich.

Onbedoelde herstartpreventie

Het gereedschap start nicht met de schuifknop op aan, ook nicht als de stekker in het stopcontact worden gestoken. Op dit moment knippert het bedrijfslampje rood ten teken dat de onbedoelde herstartpreventie werkt. Hef de onbedoelde herstartpreventie op door de aanuitschakelaar maar de stand "O" (uit) terug te schuiven en dan los te lately.

Zachte-startfunctie

De zachte-startfunctie onderdrukt de startschok.

DE ONDERDELEN MONTEREN

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens enige werkzaamheden aan het gereedschap uit te voeren.

De zijhandgreep monteren (handvat)

LETOP:

• Controller alsoor voor gebruik dat de zijhandgreep stevig vastzit.

Draai de zichhandgreep vast op het gereedschap in een van de standen aangegeven in de afbeelding (zie aflb. 4).

De beschemkap aanbrengen en verwijderen (voor schijf met een verzonken middengat, lamellenschijf, flexischijf, schijfvormige draadborstel, doorslijpschijf, diamantschijf)

WAARSCHUWING:

• Bij gebruik van een slijpschijf met een verzonken middengat, lamellenschijf, flexischijf of schijfvormige draadborstel moet de beschemkap zodanig op het gereedschap worden gemonteerd dat de gesloten zichde van de kap algijd maar de gebruiker is geleerd.
• Wonneer u een doorslijpschijf of diamantschijf gebruikt, moet u alkijd een beschemkap gebruiken die special ontworpen is voor gebruik met doorslijpschijven. (In sommige Europese landen kan bij gebruik van een diamantschijf de normale beschemkap worden gebruikt. Houd u aan de regelgeving in uw land.)

Voor gereedschap met beschemkap type klemhendel (zie afb. 5)

Draai de schroef los en trek daarna de hendel in de richting van de pijl. Monteer de beschemkap met deuitsteeksels op de beschemkaprand uitgelijnd met de inkepingen in het lagerhuis. Draai verwolgens de beschemkapaar een dusdanige hoek dat deze de gebruiker beschermt tijdens de werkzaamheden. Trek de hendel in de richting van de pijl. Zet daarna de beschemkap vast door de schroef aan te draaien. Draai tenslotte de schroef stevig vast. U kurz de instelhoek van de beschemkap aanpassen met de hendel (zie affb.6). Om de beschemkap te verwijderen, volgt u de procedure in omgekeerde volgorde.

Voor gereedschap met een beschemkap met een borgschoef (zie afb. 7 en 8)

Monteer de beschemkap met de uitsteeksels op de beschemkaprand uitgelijnd met de inkepingen in het lagerhuis. Draai verwolgens de beschemkapaar een dusdanige hoek dat deze de gebruiker beschermtijdens de werkzaamheden. Draai tenslotte de schroef stevig vast.

Om de beschermkap te verwijderen, volgt u de procedure in omgekeerde volgorde.

Een schijf met een verzonken middengat of een lamellenschijf (optioneel accessoire) aanbrengen en verwijderen

WAARSCHUWING:

Bij gebruik van een slijpschijf met een verzonken middengat of een lamellenschijf, moet de beschermkap zodenig op het gereedschap worden gemonteerd dat de gesloten zichde van de kap altijd maar de gebruiker is gekeerd.

Breng de binnenflens aan op de as.

Zorg ervoor dat het ingedeukte deel van de binnenflens worden aangebracht op het rechte deel onderaan de as. Monteer de schijf op de binnenflens en schroef de borgmoer op de as (zie aflb. 9).

Om de borgmoer vast te draaien, drukt u de asvergrendeling stevig in zodat de as Niet kan draaien, en gebruikt u cervolgens de borgmoersleutel om de borgmoer stevig rechtsom vast te draaien (zie afb. 10).

Om de schijf te verwijderen, volgt u de procedure in omgekeerde volgorde.

Superflens (optioneel accessoire)

Modellen voorzien van de letter F zijn standarda uitgerust met een superflens. In vergelijking met een conventionele flens, is hierbij slechts 1/3 van de kracht nodig om de borgmoer los te draaien.

Een flexischijf (optioneel accessoire) aanbrengen of verwijderen

WAARSCHUWING:

• Gebruik algtde bijgeleverde beschemkap wanner u met een flexischijf werkt. De schijf kanijdens het gebruik kapotslaan en de beschemkap helpt verwondingen voorkomen.

Houd u aan de instructies voor een schijf met een verzonken middengat, maar gebruik tevens een kunststofrugschijf onder de schijf. Raadpleeg de volgorde van aanbrengen op de accessoire-page in deze gebruiksaanwijzing (zie afb. 11).

Een schuurschijf (optioneel accessoire) aanbrengen of verwijderen

OPMERKING:

• Gebruik uitsluitend schuraccessoires die in deze gebruiksaanwijzing worden aangegeven. Deze dienen apart te worden aangeschaft.

Breng de rubberen rugschijf aan op de as. Breng de schijf aan op de rubberen rugschijf en draai de borgmoer voor schuren op de as. Om de borgmoer voor schuren vast te draaien, drukt u de asvergrendeling stevig in zodate as Niet kan draaien, en gebruikt u cervolgens de borgmoersleutel om de borgmoer stevig rechtsom vast te draaien (zie afb. 12).

Om de schuurschijf te verwijderen, volgt u de procedure in omgekeerde volgorde.

Stofroosters aanbrengen en verwijderen (optioneel accessoire)

WAARSCHUWING:

• Controller altijd of het gereedschap is uit geschakeld en de stekker uit het stopcontact is getrokken alvorens de stofroosters aan te brengen of te verwijderen. Als u dit Niet doet, kan dit leiden tot beschadiging van het gereedschap of persoonlijk letsel.

Er zijn drie soorten stofroosters die elk in een andere positie worden gebruikt (zie afb. 13, 14 en 15).

Plaats de stofroosters zodenig dat de zichde van het stofrooster met de markings (A, B of C) maar de voorkant van het gereedschap is gericht. Klik de pennen van het stofrooster in de ventilatieopening (zie afb. 16).

Het stofrooster kan met de hand worden verwijderd.

OPMERKING:

• Maak het stofrooster schoon wanner het verstopt raakt met stof en vreme de stoffen. Doorwerken met een verstopt stofrooster kan het gereedschap beschadigen.

BEDIENING

WAARSCHUWING:

• Het要去 nooit nodig় om groe kracht uit te oefenen op het gereedschap. Het gewicht van het gereedschap zorgt al voor voldoende druk op het werkstuk. Grote kracht en hoge druk uitoefenen+kennen ertoe leiden dat de schijf breekt. Dit is zeer gevaarlijk.
• Vervang de schijf ALTijd als het gereedschapijdens het slijpen is geallen.
  Stoot of sla NOOIT met de slijpschijf gegen het werkstuk.
• Voorkom dat de schijf over het werkstuk huppelt of bekneld raakt tijdens het werken in hoeken, op scherpe randen, enz. Hierdoor kurz u de controle over het gereedschap verliezen of kan terugslag worden veroorzaakt.
• Gebruik het gereedschap NOOIT met zaagbladen en dergelijk. Als dergelijkke zaagbladen op een slijpmachine worden gezuikt, verspringen ze veelal waardoor u de controle over het gereedschap verliest en persoonlijk letsel kan ontstaan.

LETOP:

• Schakel het gereedschap nooit in verwijl.Deze het werkstuk raakt omdat hierdoor de gebruiker kan worden verwond.
• Draagijdens het gebruik.altijd een veiligheidsbril of spatschem.
• Schakel na gebruik alkijd het gereedschap uit en wacht totdat de schijf volledig tot stilstand is gekomen alvorens het gereedschap neer te leggen.
• Houd het gereedschap alsijd stevig vast met een hand op de behuizing en de andere hand aan de zichhandgreep.

Gebruik als slijpmachine of schuurmachine (zie afb. 17)

Schakel het gereedschap in en breng daarna de schijf in aanraking met het werkstuk.

In het algemeen geldt: houd de rand van de schijf onder een hoek van ongeveer 15^ op het oppervlak van het werkstuk.

Tijdens de inlopperiode van een neue schijf, mag u de slijpmachine Niet in de richting van pijl B gebruiken waar dat de schijf dan in het werkstuk za snijden. Nadat de rand van de schijf is afgerond door gebruik, kutu de schijf in de richting van zowel pijl A als B gebruiken.

Gebruik met doorslijpschijf of diamantschijf (optioneel accessoire) (zie afb. 18)

Volg voor het aanbrengen de instructies voor schijf met verzonken middengat.

De montagerichting van de borgmoer en binnenflens verschift afhankelijk van de dikte van de schijf. Raadpleeg het onderstaande overzicht (zie afb. 19).

WAARSCHUWING:

• Wanner u een doorslijpsijchijf of diamantschijf gebruikt, moet u.altijd een beschemkap gebruiken die speciala ontworpen is voor gebruik met doorslijpschijven. (In sommige Europese landen kan bij gebruik van een diamantschijf de normale beschemkap worden gebruikt. Houd u aan de regelgeving in uw land.)
• Gebruik NOoit een doorslijpschijf om zijdelings mee te slijpen.
• Laat de schijf Niet vastlopen en oefen geen buitensporige druk uit. Probeer Niet een buitensporig diepe snede te slijpen. Een te grote kracht op de schijf verhoogt de belasting en de kans dat de schijf in de snede verdraait of vastlooot, waardoor terugslag kan optreden, de schijf kan breken of de motor oververhit kan raken.
• Begin nicht met doorslijpen verwijl de schijf al in het werkstuk steekt. Laat de schijf eerst de volle snugheid bereiken en breng daarna de schijf voorzichtig in de snede door het gereedschap waar voren over het werkstukoppervlak te bewegen. Wanner het elektrisch gereedschap worden gestart terwijl de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan.
• Tijdens het doorslijpen mag u nooit de hoek van de schijf veranderen. Door+zijdelingse druk uit te oefenen op de doorslijpschijf (zoals bij slijpen), za de schijf barsten en breken waardoor ernstig persoonlijk letsel wordenveroorzaakt.
• Een diamantschijf moet haaks op het door te slijpen werkstuk worden gezruikt.

Gebruik met een komvormige draadborstel (optioneel accessoire)

LET OP:

• Controller de werkung van de draadborstel door het gereedschap onbelast te laten draaien verwijl u erop let dat niemand voor of in een lijn met de draadborstel staat.
• Gebruik de draadborstel nicht wonneer.Deze beschadigd is of onbalans heeft. Het gebruik van een beschadigde draadborstel verhoegt de kans op verwonding door aanraking van afgebrozen borsteldraadjes.

Trek de stekker uit het stopcontact en leg het gereedschap ondersteboven zodate u goed bij de as kan. Verwijder het accessoire vanaf de as. Draai de komvormige draadborstel op de as en draai hem vast met behulp van de bijgeleverde sleutel (zie afb. 20). Voorkomijdens gebruik van de draadborstel te veel druk waardoor de draadjes te veel verbuigen en daardoor te vroeg afbreken.

Gebruik met een schijfvormige draadborstel (optioneel accessoire)

LET OP:

• Controller de werkung van de schijfvormige draadborstel door het gereedschap onbelast te lately draaien verwijl u erop let dat niemand voor of in een lijn met de schijfvormige draadborstel staat.
• Gebruik de schijfvormige draadborstel Niet wanner deze beschadigd is of onbalans heeft. Het gebruik van een beschadigde schijfvormige draadborstel verhoegt de kans op verwonding door aanraking van afgebrozen borsteldraadjes.
• Gebruik bij de schijfvormige draadborstel ALTIJD de beschermkap, waar bij de buitendiameter van de schijfvormige draadborstel binnenin de beschermkap moet vallen. De schijf kanijdens het gebruik kapotslaan en de beschermkap helpt verwondingen voorkomen.

Trek de stekker uit het stopcontact en leg het gereedschap ondersteboven zodate u goed bij de as kan. Verwijder het accessoire vanaf de as. Draai de schijfvormige draadborstel op de as en zet hem vast met de sleutels (zie afb. 21).

Voorkom tijdens gelebruik van de schijfvormige draadborstel te veel druk waardoor de draadjes te veel verbuigen en daardoor te vroeg afbreken.

ONDERHOUD

1 LET OP:

Zorg er aktijd voor dat het gereedschap isuitgeschakeld en de stekker uit het stopcontact isgetrokken,voordat u een inspectie of onderhouduitvoert.
- Gebruik nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, verrormen of barsten.

Het gereedschap en de luchtinlaat- en luchtuitlaatopeningen要去en schoon gehonden worden. Maak de luchtinlaat- en luchtuitlaatopeningen van het gereedschap regelmatig schoon of zodra de openings verstopt dreigen te raken (zie afb. 22). Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, controle en verranging van de koolborstels, onderhoud en afstellingen te worden uitgevoerd door een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makita-verbangingsonderdelen.

VERKRIJGBARE ACCESSORIES

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze

gebruiksaanwijzing worden beschreiben. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven gebruiksdoeleinden.

Mocht u meer informatie wollen haben over deze accessoires, dan kurz u contact opnemen met uwplaatselijke Makita-servicecentrum.

• Stofrooster

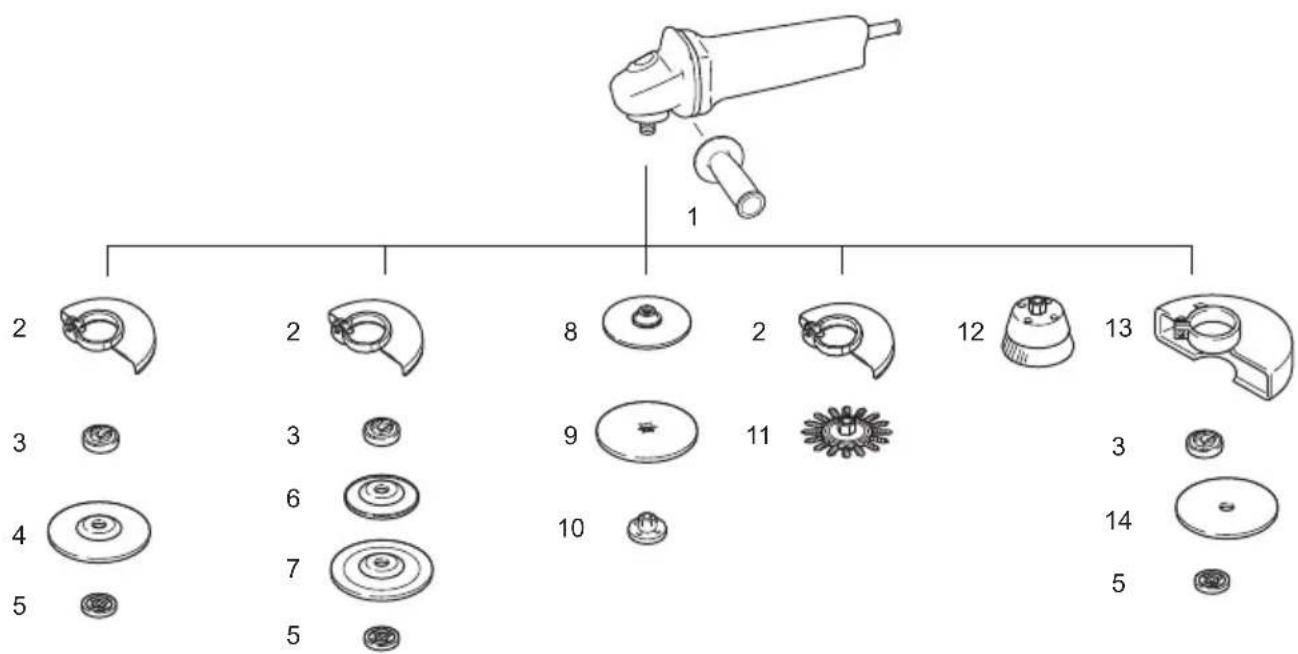

	Model 115 mm (4-1/2") Model 125 mm (5")
1 Handgreep 36
2 Beschermingskap (voor slijpschijf)
3	Binnenflens Superflens	Binnenflens Superflens
4 Schijf met een verzonken middengat/lamellenschijf
5 Borgmoer Borgmoer
6 Kunststofrugschijf Kunststofrugschijf
7 Flexischijf Flexischijf
8 Rubberen rugschijf 100 Rubberen rugschijf 115
9 Schuurschijf
10 Borgmoer voor schuren
11 Schijfvormige draadborstel
12	Komvormige draadborstel
13	Beschemkap (voor doorslijpschijf)*
14	Doorslijpschijf of diamantschijf
-	Borgmoersleutel

Opmerking:

• In sommige Europese landen kan bij gebruik van een diamantschijf de normale beschemkap worden gebruikt inplaats van de speciale beschemkap die beiden zichden van de schijf aftersmit. Houd u aan de regelgeving in uw land.

015258

OPMERKING:

• Sommige items op de lijst kunnen zijn inbegrepen in de doos van het gereedschap als standardt toebehoren. Zij hunnen van land tot land verschillen.

Geluid

ENG905-1

De typische, A-gewogen geluidsniveauaus zijn gemeten

volgens EN60745:

Geluidsdrukniveau (L_pA) : 84 dB (A)

Geluidsvermogenniveau (L_WA) : 95 dB (A)

Onzekerheid (K): 3 dB (A)

Draag gehoorbescherming.

Trillingen

ENG900-1

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60745:

Model 9564HR

Gebruikstoepassing: slijpen van oppervlakken met normale zijhandgreep

Trillingsemissie (a_h,AG) .. 8.5m / s^2

Onzekerheid (K): 1,5 m/s²

Gebruikstoepassing: slijpen van oppervlakken met trillingsbestendige zijhandgreep

Trillingsemissie (a_h,AG) .. 8,0m / s^2

Onzekerheid (K): 1,5 m/s²

Gebruikstoepassing: schuren met schijf Trillingsemissie (a_h,DS) .. 2,5m / s^2 oflager Onzekerheid (K):1,5 m/s2

Model 9565HR

Gebruikstoepassing: slijpen van oppervlakken met normale zijhandgreep

Trillingsemissie (a_h,AG) : 9,0 m/s2

Onzekerheid (K): 1,5 m/s²

Gebruikstoepassing: slijpen van oppervlakken met trillingsbestendige zijhandgreep

Trillingsemissie (a_h,AG) .. 7,5m / s^2

Onzekerheid (K): 1,5 m/s²

Gebruikstoepassing: schuren met schijf

Trillingsemissie (a_h,DS) .. 2,5m / s^2 oflager

Onzekerheid (K): 1,5 m/s²

ENG902-1

• De opgegeven trillingssemissiewaarde is gemeten volgens de standardtestmethode en kan worden gebrukt om dit gereedschap te vergelijkken met andere gereedschappen.
• De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een beoordeling vooraf van de blootstelling.
• De opgegeven trillingsemissiewaarde worden gebrukt bij veel toepassingen van het elektrisch gereedschap.

Echter, indien het elektrisch gereedschap worden gebrukt bij andere toepassingen, dan kan de trillingssemissiewaarde anders zijn.

WAARSCHUWING:

• De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap worden gezruikt.
  Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de operator die zichgebaseerd op een schatting van deblootstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscylus, zoals de tijdsduur gedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Alleen voor Europese landen

ENH101-18

EU-verklaring van conformiteit

Makita verklaart dat de volgende machine(s):

Aanduiding van de machine:

Haakse slijpmachine

Modelnr./Type: 9564HR, 9565HR

Voldoen aan de volgende Europese richtlijnen: 2006/42/EG

Deze zijn gefabricieerd in overeenstemming met de volgende normen of genormaliseerde documenten: EN60745

Het technische bestand volgens 2006/42/EG is verzrijgbaar bij:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgie

28.5.2014

Yasushi Fukaya

Directeur

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgie

ESPANOL (Instrucciones originales)
