MANUALE UTENTE 9564HR MAKITA

I Smerigliatrice angolare Istruzioni per l'uso

ITALIANO (Istruzioni originali)

Spiegazione della vista generale

1. Blocco dell'albero	13. Cuscinetto in plastica	23. Protezione per disco di taglio
2. Interruttore a scorrimento	14. Controdado di carteggiatura	abrasivo/disco diamantato
3. Spia luminosa	15. Disco abrasivo	24. Disco di taglio abrasivo
4. Protezione del disco	16. Cuscinetto in gomma	25. Disco diamantato
5. Alloggiamento del cuscinotto	17. Contrassegno A	26. Spessore: meno di 4 mm (5/32")
6. Vite	18. Contrassegno B	27. Spessore: 4 mm (5/32") o superiore
7. Leva	19. Contrassegno C	28. Spazzola metallica a cappa
8. Controdado	20. Perno	29. Spazzola metallica a disco
9. Disco con centro depresso	21. Apertura	30. Apertura di scarico
10. Flangia interna	22. Disco di taglio abrasivo/disco diamantato	31. Apertura di aspirazione
11. Chiave per controdadi
12. Disco flessibile

CARATTERISTICHE TECNICHE

Modello 9564HR 9565HR
Diametro del disco 115 mm (4-1/2") 125 mm (5")
Spessore massimo del disco 6,4 mm
Filettatura del mandrino M14 o 5/8" (specifico per il paese)
Velocità nominale (n)/Velocità a vuoto (n0) 12.000 min -1
Lunghezza complessiva	299 mm
Peso netto	2,3 kg	2,4 kg
Classe di sicurezza	#/II

• Le caratteristiche tecniche riportate di seguito sono soggette a modifiche alla preavviso in virtu del loro programma continuo di ricerca e sviluppo.
• Le caratteristiche tecniche possono differire da paese a paese.
• Peso determinato in conformità con la EPTA-Procedure 01/2003

Uso previsto

ENE048-1

L'utensile va utilizzato per la smerigliatura, la carteggiatura e il taglio di metalli e pietre alla l'uso di acqua.

Alimentazione

ENF002-2

L'utensile deve essere collegato a una presa di corrente con la stessa tensione di quella indicata sulla targhetta e più funzionare soltanto con corrente alternata monofase. L'utensile è dotato di doppio isolamento, pertanto più essere usatoanche con prese di corrente sprovviste della messa a terra.

Avvertenze generali di sicurezza per l'uso dell'utensile GEA010-1

AVVERTENZA Leggere attendamente tutte le avventenze di sicurezza e le istruzioni. La mancata osservanza delle istruzioni e delle avventenze riportate di seguito potrebbe provocare scosse elettriche, incendi e/o lesioni gravi.

Conservare le avventenze e le istruzioni per riferimenti futuri.

AVVERTENZE DI SICUREZZA PER LA SMERIGLIATRICE GEB033-7

GEB033-7

Avvisi di sicurezza comuni per la smerigliatura, la carteggiatura, la spazzolatura metallica o le operazioni di taglio abrasivo:

1. Questo utensile va utilizzato come smerigliatrice, levigatrice, spazzola d'acciaio o strumento di taglio. Leggere tutti gli avvisi di sicurezza, le istruzioni, le illustrazioni e le caratteristiche tecniche fornite con questo utensile. La mancata osservanza delle istruzioni riportate di seguito più provocare scosse elettriche, incendi e/o lesioni gravi.
2. Non si consiglia di utilizzato quello utensile per eseguire operazioni quali la lucidatura. Operazioni per le quali l'utensile non è stato progettato posso sono create un rischio e lesioni personali.
3. Non utilizzato accessori non progettati specificamente e consigliati dal produttore dell'utensile. Il semplice fissaggio dell'accessorio al proprio utensile non garantisce un funzionamento sicuro.
4. La velocità nominale dell'accessorio deve essere almeno equivalente alla velocità massima contrassegnata sull'utensile. Gli accessori che funzionano più velocemente della velocità nominale possono rompersi e volare via in piùpezzi.
5. Il diametro esterno e lo spessore dell'accessorio devono corrispondere ai limiti di capienza

dell'utensile. Gli accessori con dimensioni errate non possono essere protetti o controllati adeguatamente.

1. L'attacco filettato degli accessori deve corrispondere alla filettatura del mandrino della smerigliatrice. Per quanto riguarda gli accessori montati mediante flange, il diametro del foro dell'albero sull'accessorio deve corrispondere a quello della flangia. Gli accessori che non corrispondono all'attacco di montaggio risulteranno sbilanciati, vibreranno eccessivamente e potrebbero causare la perdita di controllo.
2. Non utilizzato un accessorio danneggiato. Prima di anni utilizzato, controllare gli accessori quali i dischi abrasivi per verificare l'eventuale presenza di schegge e fessure, cuscinetti di supporto per crepe, strappi o usura in effesso, utilizzato una spazzola metallica per fili allentati o con fessure. Se l'utensile o l'accessorio cadono, controllare l'eventuale presenza di danni o installare un accessorio intatto. Una volta controllato e installato l'accessorio, posizionarsi insiemeagli astanti lontano dal piano dell'accessorio rotante e azionare l'utensile alla massima velocità a vuoto per un minuto. Normalmente, gli accessori danneggiati si romperanno durante quello periodo di prova.
3. Indossare l'equipaggiamento di protezione individuale. A seconda dell'applicazione, utilizzare uno schermo facciale, occhiali protettivi o di sicurezza. Se necessario, indossare una maschera antipolverre, protezioni acustiche, quanti e un grembiule da officina in grado di fermare frammenti piccoli o abrasivi del pezzo in lavorazione. La protezione degli occhi deve essere capace di arrestare i residui volanti generati dalle varie operazioni. La maschera antipolverre o il respiratore devono essere in grado di filtrare le particelle generate alla propria attività. L'esposizione prolongata al rumore ad alta intensità può causare la perdita dell'udito.
4. Mantenere gli astanti ad una distance di sicurezza dall'area di lavoro. Tutte le persone che entrano nella zona di lavoro devono indossare l'equipaggiamento di protezione individuale. I frammenti di un pezzo o di un accessorio rotto possono volare via e provocare lesioni及其他 l'area operativa immediata.
5. Nel corso di operazioni che potrebbero portare l'accessorio di taglio a fatto con conduttori nascosti o con il proprio cavo di alimentazione, impugnare l'utensile esclusivamente mediante le superfici isolate predispose. Se l'accessorio da taglio entra a fatto con un filo percorso da corrente, le parti metalliche esposte dell'utensile si troveranno anch'esse molto tensione e potrebbero provocare scosse elettriche all'operatore.
6. Posizione are il cavo lontano dell'accessorio rotante. Se si perde il controllo, il cavo potrebbe essere tagliato o restare impigliato, nelle mano o il braccio potrebbero essere spinti nell'accessorio rotante.
7. Non appoggiare mai l'utensile a terra se l'accessorio non è fermo completamente.

L'accessorio rotante può far presa sulla superficie e causare la perdita di controllo dell'utensile.

1. Non azionare l'utensile quando viene trasportato su un lato. Il contatto accidentale con l'accessorio rotante può strappare i vestiti, tirando l'accessorio sul proprioio corpo.
2. Pulire regolarmente le aperture di ventilazione dell'utensile. La ventola del motore attarra r la polvere all'interno dell'alloggiamento e l'accumulo eccessivo di polvere metallica cui possare pericoli elettrici.
3. Non utilizzato l'utensile vicino a materiali inflammabili. Le scintille potrebbero bruciare quosti materiali.
4. Non utilizzato accessori che richiedano refrigeranti liquidi. L'utilizzo di acqua o di altri refrigeranti liquidi cui provocare folgorazione o scosse elettriche.

Contraccolpi e avvisi correlati

Un contraccolpo è una reazione improvvisa che si verifica quando un disco mobile, una spazzola, un cuscinetto di supporto o qualunque altri accessori si incastra o urta contro qualcosa. L'incastramento o l'urto causano uno stallo velocce dell'accessorio rotante che a sua volta mette fuori controllo l'utensile forzandolo nella direzione opposta alla rotazione dell'accessorio, causandone il grippaggio. Ad esempio, se un disco abrasivo si impiglia o urta contro un pezzo, il bordo del disco che entra nel punto di incastramento può scavare la superficie del materiale causando l'innalzamento o l'espulsione del disco. Il disco potrebbe saltare verso o lontano dall'operatore, a seconda della direzione del movimento del disco nel punto di incastramento. In queste circostanze i dischi abrasivi possonoanche rompersi. I contraccolpi sono determinati dall'uso improprio dell'utensile e/o da procedure o condizioni operative errate e possono essere evitati adottando le precauzioni specifiche illustrate di seguito.

a) Stringere con forza l'utensile e posizionare il proprio corpo e il braccio per resistere alle forze del contraccolpo. Utilizzare sempre la maniglia ausiliaria, se inclusa, per un controllo massimo della reazione contro la coppia di torsione o i contraccolpi durante l'avvio. L'operaatore può controllare le reazioni della coppia di torsione o le forze del contraccolpo, se vengono adottate le precauzioni adeguate.
b) Non posizionare mai le mani vicino all'accessorio rotante. Gli accessori possono causare contraccolpi alla mano.
c) Se si verificano contraccolpi, non posizionare il corpo nella zona in cui si spostera l'utensile. I contraccolpi spingeranno l'utensile in avanti nella direzione opposta al movimento del disco nel punto dell'urto.
d) Prestare particolare attenzione durante il lavoro negli angoli, sui bordi aguzzi e casi via. Evitare di fare rimbalzare o urtare l'accessorio. Gli angoli, i bordi taglienti o i rimbalzi tendono a strappare l'accessorio rotante e causare la perdita di controllo o contraccolpi.
e) Non collegare una lama da intaglio munita di una catena di taglio o una lama di taglio dentata. Queste lame creano frequently contraccolpi e la perdita di controllo.

Avvisi di sicurezza specifici per le operazioni di smerigliatura e di taglio abrasivo:

a) Utilizzato soltanto i tipi di dischi consigliati per l'utensile e la protezione specifica progettata per il disco selezionato. I dischi non progettati per l'utensile non possono essere protetti adeguatamente e sono pericolosi.
b) La superficie di smerigliatura dei dischi a centro depresso deve essere montata sotto il piano del lembo di protezione. Un montaggio improprio del disco, tale da farlo sporgere altre il piano del lembo di protezione, non può garantire una protezione adeguata.
c) La protezione deve essere fissata saldamente all'utensile e posizionata per la massima sicurezza, in modo che una parte minima del disco venga esposta verso l'opercatore. La protezione aiuta a proteggere l'opercatore da frammenti di disco rotti e dal contatto accidentale con il disco e con scintille che potrebbero incendiare gli abiti.
d) I dischi devono essere utilizzati sostanto per le applicazioni suggerite. Ad esempio: non smerigliare con il lato del disco da taglio. I dischi abrasivi da taglio devono essere utilizzati per la smerigliatura periferica, le forze laterali applicate a questi dischi possono causarne le frantumazione. e) Utilizzato sempre flange del disco intatte con le dimensioni e la forma corrente per il disco selezionato. Flange adeguate del disco supportano il disco e riducono quando la possibilità della relativa rottrura. Le flange dei dischi di taglio possono essere diverse dalle flange del disco di smerigliatura.
f) Non utilizzare dischi consumati di utensili con dimensioni maggiori. I dischi previsti per utensili più grandi non sono adatti per le velocità più elevate di un utensile più piccolo e possono frantumarsi.
Ulteriori avvisi di sicurezza specifici alle operazioni di taglio abrasivo:
a) Non "bloccare" il disco di taglio o applicare una pressione eccessiva. Non cercare di eseguire una profundità di taglio eccessiva. Il sovraccarico del disco allaumenta il caricamento e la predispositione all'avvitamento o al grippaggio del disco di taglio e la possibilità di contraccolpi o rotture del disco.
b) Non posizionare il corpo in linea e dietro al disco mobile. Se il disco, nel punto di mobilità, si sposta lontano dal corpo, gli eventuali contraccolpi possono spingere il disco mobile e l'utensile direttamente verso l'utente.
c) Quando il disco sta grippando o interrompe un taglio per qualsiasi motivo, specnere l'utensile e mantenere l'utensile fermo fino a quando il discosi arresta completeness. Durante il taglio, non cercare mai di rimuovere il disco di taglio durante lo spostamento del disco, altrimenti possono verificarsi contraccolpi. Esaminare le condizioni operative e adottare le misure necessarie per eliminare le cause del grippaggio del disco.
d) Non ricominciare l'operazione di taglio sul pezzo in lavorazione. Attendere che il disco raggiunga la piena velocità e riprendere il taglio con la massima attenzione. Se l'utensile viene riavviato sul pezzo in lavorazione, il disco può grippare, sollevarsi o sobbalzare.

e) Supportare i pannelli o qualsiasi pezzo in lavorazione sovradimensionato per minimizzare il rischio di contraccolpi e incastramenti del disco. I pezzi in lavorazione di grande dimensioni tendono a flettersi sotto il loro stesso peso. Collocare supporti al di fatto del pezzo in lavorazione su entrambi i lati, sia vicino alla linea di taglio che all'estremità del disco. f) Prestare particolare attenzione nel caso sia necessario eseguire "tagli con cavity" inserendo la lama in una parete esistente o in un'altra superficie chiusa. Il disco sporgente cui tagliare i tubi dell'acqua o del gas, i cavi elettrici o gli oggetti che possono causare il contraccolpo.

Avvisi di sicurezza specifici per le operazioni di smerigliatura:

a) Non utilizzato una carta abrasiva
eccessivamente sovradimensionata. Nel selezionare la carta abrasiva, seguire le ragcomandazioni dei produttori. Una carta abrasiva di dimensioni maggiori che si estende altri il cuscinotto da smerigliatura presenta un rischio di lacerazione e cui cause la sbavatura, l'usura del disco o contraccolpi.

Avvisi di sicurezza specifici per le operazioni di spazzolatura metallica:

a) Notare che le setole di ferro cadono alla spazzola persino durante le operazioni normali. Non sovraccaricare i fili applicando un carico eccessivo alla spazzola. Le setole di ferro possono penetrare lavoramente nei vestiti leggeri e/o nella pelle. b) Se per la spazzola metallica è consigliato l'utilizzo di una protezione, non fare interferire il disco a raggi o la spazzola con il dispositivo. Il diametro del disco a raggi o della spazzola può espandersi a causa del carico di lavoro e delle forze centrifughe.

Avvertenze di sicurezza supplementary:

1. Se vengono utilizzati dischi con un centro depresso, accertarsi che si tratti escludivamente di dischi in fibra di vetro rinsforzata.
2. NON UTILIZZARE MAI dischi a tazza in pietra. La presente smerigliatrice non è progettata per quello tipo dischi e l'uso di un tale prodotto potrebbe causare gravi lesioni personali.
3. Fare attenzione a non danneggiare il mandrino, la flangia (soprattutto la superficie di installmente) o il controdado. Se queste parti vengono danneggiate, il disco potrebbe rompersi.
4. Verificare che il disco non tocchi il pezzo in lavorazione prima che si accenda l'interruttore.
5. Prima di usare l'utensile, lasciarlo funzionare a vuoto per quale minuto. Prestare attenzione a vibrazioni e oscillazioni, che potrebberoindicare difetti di installmento o che il disco non è bilanziato correttamente.
6. Per la smerigliatura, usare la superficie specificata del disco.
7. Non lasciare l'utensile acceso. Azionare l'utensile solo dopo averlo impugnato.

8. Non toccare il pezzo subito dopo il lavoro, poiché cui raggiungere temperature elevate e provocare ustioni.

9. Osservare le istruzioni del produttore per il corretto montaggio e utilizzo dei dischi. Maneggiare e conservare i dischi con cura.

10. Non utilizzato boccole di riduzione o adattatori separati per montare dischi abrasivi con foro长大o.
11. Usare sostanto flange specifiche per quello utensile.
12. Se si usano utensili su cui montare dischi con foro filettato, accertarsi che la filettatura del disco sia sufficientemente lunga da accettare la lunghezza del mandrino.
13. Accertarsi che il pezzo sia fissato stabilmente nei supporti.
14. Tenere presente che il disco continua a girare anche dopo aver spento l'utensile.
15. Se l'ambiente di lavoro è estremamente caldo o umido oppure contaminato da polvere conduttiva, usare un salvavita (30 mA) per garantire la sicurezza dell'operatore.
16. Non usare l'utensile su materiali che contengono amIENTo.
17. Quando si usano un disco di taglio, utilizzare sempre la protezione del disco per raccogliere la polvere, come previsto delle normative in vigore nel paese.
18. I dischi da taglio non devono essere soggetti ad alcuna pressione laterale.

CONSERVARE QUESTE ISTRUZIONI.

AWVERTENZA:

NON lasciare che la familiarità acquisita con il prodotto (dovuta all'uso ripetuto) provochi l'inosservanza delle regole di sicurezza per il presente utensile. L'USO IMPROPRIO o la mancata osservanza delle norme di sicurezza contentue in questo manuale più provocare lesioni personali gravi.

DESCRIZIONE FUNZIONALE

ATTENZIONE:

• Prima di regolare o controllare le funzioni dell'utensile, verificare sempre di averlo spento e scollegato dall'alimentazione.

Blocco dell'albero

ATTENZIONE:

• Non azionare il blocco dell'albero perché il mandrino è in movimento. L'utensile potrebbe subire danni. (Fig. 1) Premere il blocco dell'albero per evitare la rotazione del mandrino durante l'installazione o la rimozione degli accessori.

Azionamento dell'interruttore

ATTENZIONE:

• Prima di collegare l'utensile, controllare sempre se l'interruttore scorrevole si attiva correttamente e ritorna alla posizione "OFF" quando il retro dell'interruttore scorrevole non viene più premuto.

• É possibile bloccare l'interruttore nella posizione "ON" per garantire comodità all'operaatore durante l'uso prolongato dell'utensile. Prestare attenzione quando si blocca l'utensile nella posizione "ON" e mantenere una presa sicura.

Per avviare l'utensile, spostare l'interruttore scorrevole versus la posizione "I (ON)" premendo la parte posteriore dell'interruttore scorrevole. Per il funzionamento continuo, premere la parte anteriore dell'interruttore scorrevole per bloccarlo. (Fig. 2)

Per fermare l'utensile, premere la parte posteriore dell'interruttore scorrevole, quindi portarlo nella posizione "O (OFF)".

Spia luminosa (Fig. 3)

La spia luminosa diventa verde quando l'utensile è collegato alla presa di corrente. Se la spia non si accende, il cavo di alimentazione o il controller potrebbero essere difettosi. Se la spia si accende ma l'utensile non si avvia nonostante sua acqueso, potrebbero esseri usurate le spazzole di carbone oppure il controller, il motore o l'interruttore ON/OFF potrebbero essere difettosi.

Prova di riavvio involontario

L'utensile non funziona con l'interruttore in posizione di bloccoanche quando è collegato alla rete elettrica. In quello momento, la spia luminosa diventa rossa e migliorha che il dispositivo a prova di riavvio involontario è in funzione.

Per annullare la prova di riavvio involontario, riportare l'interruttore scorrevole in posizione "O (OFF)".

Funzione di avvio morbido

La funzione di avvio morbido permette di rimuovere colpi e scosse iniziali.

MONTAGGIO

ATTENZIONE:

• prima di iniziare qualsiasi operazione sull'utensile, verificare sempre di averlo spento e scollegato dall'alimentazione.

Installazione dell'impugnatura laterale

ATTENZIONE:

• Accertarsi sempre che l'impugnatura laterale si montata correttamente prima di azionare l'utensile. Avvitare saldamente l'impugnatura laterale sul punto dell'utensile moltoato nella figura. (Fig. 4)

Installazione o rimozione della protezione del disco (per disco con centro depresso, disco ad alette, disco flessibile, spazzola metallica a disco/disco di taglio abrasivo, disco diamantato)

AWVERTENZA:

• Durante l'uso di un disco con centro depresso, di un disco ad alette, di un disco flessibile o di una spazzola metallica a disco, la protezione del disco deve essere montata sull'utensile in modo che il lato chiuso della protezione sia sempre rivolto verso l'operatore.

• Se si utilizza un disco di taglio abrasivo/diamantato, accertarsi di utilizzato solo l'apposita protezione del disco progettata per l'uso con i dischi di taglio. (in alcuni paesi europei, se si utilizza un disco diamantato è possibile usare la protezione normale; attenersi alle normative in vigore nel proprio paese).

Per utensili con protezione del disco di tipo leva a morsetto (Fig. 5)

Allentare la vite, quindi tirare la leva nella direzione indicata alla freccia. Montare la protezione del disco con le sporgenze sulla banda della protezione del disco allineata con le tacche sull'alloggiamento del cuscinetto. Ruotare quando la protezione del disco a un'angolazione tale da proteggere l'operatore, in base al tipo di lavoro. Tirare la leva nella direzione indica alla freccia. Quindi, serrare la protezione del disco stringendo la vite. Serrare la vite fino in fondo. L'angolo di impostazione della protezione disco cui è essere regolato con la leva. (Fig. 6) Per rimuovere la protezione del disco, atteneri alla procedura di installmentazione procedendo in senso inverso.

Per utensili con protezione del disco di tipo chiusura con vite (Fig. 7 e 8)

Montare la protezione del disco con le sporgenze sulla banda della protezione del disco allineata con le tacche sull'alloggiamento del cuscinetto. Ruotare quando la protezione del disco a un'angolazione tale da proteggere l'operatore, in base al tipo di lavoro Serrare la vita fino in fondo.

Per rimuovere la protezione del disco, attenersi alla procedura di installatione procedendo in senso inverso.

Installazione o rimozione del disco con centro depresso o del disco ad alette (accessorio opzionale)

AWERTENZA:

• Durante l'uso di un disco con centro depresso o di un disco ad alette, la protezione del disco deve essere montata sull'utensile in modo che il lato chiuso della protezione sia sempre rivolto verso l'operatore.

Montare la flangia interna sul mandrino.

Assicurarsi di montare la parte dentata della flangia interna sulla parte dritta sul fondo del mandrino.

Montare il disco o la mola sulla flangia interna e avvitare il controdado sul mandrino. (Fig. 9)

Per serrare il controdado, premere saldamente il blocco dell'albero in modo da evitare la rotazione del mandrino, quindi utilizzato l'apposita chiave per serrare il controdado in senso orario. (Fig. 10)

Per rimuovere il disco, attenersi alla procedura di installazione procedendo in senso inverno.

Superflangia (accessorio opzionale)

I modeli con la lettera F dispongono di una superflangia, come dotazione standard. Per svitare il controdo, applicare una forza pari solo a 1/3 di quella necessaria per il tipo convenzione.

Installazione o rimozione del disco flessibile (accessorio opzionale)

AWERTENZA:

• Utilizzare sempre la protezione in dotazione quando sull'utensile è in uso un disco flessibile. Il disco può frantumarsi durante l'uso e la protezione aiuta a ridurre le possibilità di infortuni.

Attenersi alle istruzioni per il disco con centro depresso, utilizzando peroanche il cuscinetto in plastica sopra il disco.Fare riferimento alla pagina con l'ordine di montaggio degli accessori di quello manuale. (Fig. 11)

Installazione o rimozione del disco abrasivo (accessorio opzionale)

NOTA:

• Utilizzare sostanto gli accessori di carteggiatura indicatori nel presente manuale. Devono essere acquistati separatamente.

Montare il cuscinetto in gomma sul mandrino. Montare il disco sul cuscinetto in gomma e avvitare il controdo di carteggiatura sul mandrino. Per serrare il controdo di carteggiatura, premere saldamente il blocco dell'albero in modo da evitare la rotazione del mandrino, quando utilizzato l'apposita chiave per serrare saldamente il controdo in senso orario. (Fig. 12)

Per rimuovere il disco, atteneri alla procedura di installazione procedendo in senso inverso.

Installazione o rimozione dell'accessorio del coperchio antipolvere (accessorio opzionale)

AWERTENZA:

• Prima di montare o smontare l'accessorio del coperchio antipolvere accertarsi sempre che l'utensile si spento e scollegato. In caso contrario, si potrebbe danneggiare l'utensile o subire lesioni personali.

Esistono tre tipi di accessorio del coperchio antipolvere e ognuno è utilizzato in una delle diverse posizioni. (Fig. 13, 14 e 15)

Posizione l'accessorio del coperchio antipolverre in modo tale che lo stesso, contrassegnato delle lettere A, B o C, sua rivolto verso la testa dell'utensile. Spingere i perni dell'accessorio del coperchio antipolverre nell'apertura.

(Fig. 16)

L'accessorio del coperchio antipolvere può essere molto manually.

NOTA:

• Pulire l'accessorio del coperchio antipolvere qualora sua ostruito da polvere o da corpi estranei. Il funzionamento continuato con un accessorio del coperchio antipolvere ostruito cui danno gliare l'utensile.

USO

AWVERTENZA:

• Non dovrebbe essere mai necessario forzare l'utensile. Il peso stesso dell'utensile esercita una pressione adeguata. Una forza o una pressione eccessiva possono provocare una rottura pericolosa del disco.
• Sostituire SEMPRE il disco se l'utensile è caduto durante la smerigliatura.

• Non sbattere MAI né fare urtare il disco o la mola contro il pezzo in lavorazione.

• Evitare di fare rimbalzare o urtare il disco, in particolare durante il lavoro negli angoli, sui bordi aguzzi eosi via. Questo comportamento potrebbe causare la perdita di controllo e i contraccolpi.
  Non usare MAI l'utensile con lame per il taglio del legno o altre seghe. Seutilizzate con le smerigliatrici, tali lame provocano frequentlymente dei contraccolpi, causando perdite di controllo con pericolo di lesioni.

ATTENZIONE:

• Non accendere l'utensile quando è a contatto con il pezzo in lavorazione, poiché potrebbe causare lesioni all'operaatore.
• Indossare sempre occhiali di protezione o uno schermo facciale durante il lavoro.
• Dopo l'uso, spegnere sempre l'utensile e attendere che il disco si fermi Completely prima di riporre l'utensile.
• Tenere sempre saldamente l'utensile con una mano sull'alloggiamento e l'altra sull'impugnatura laterale.

Smerigliatura e carteggiatura (Fig. 17)

Accendere l'utensile e posizionare il disco o la mola sul pezzo in lavorazione.

In linea generale, tenere il bordo del disco o della mola a un angolo di circa 15^ rispetto alla superficie del pezzo in lavorazione.

Durante il periodo di rodaggio di un nuovo disco, non spostare la smerigliatrice nella direzione B, poiché taglierebbe il pezzo in lavorazione. Una volta che il bordo del disco è stato arro Tonato dall'uso, il disco cui essere spostato in entrambè le direzioni A e B.

Funzionamento con il disco di taglio abrasivo/disco diamantato (accessorio opzionale) (Fig. 18)

Per quanto riguarda l'installazione, seguire le istruzioni per il disco con centro depresso.

La direzione di montaggio del controdo e della flangia interna varia in base allo spessore del disco.

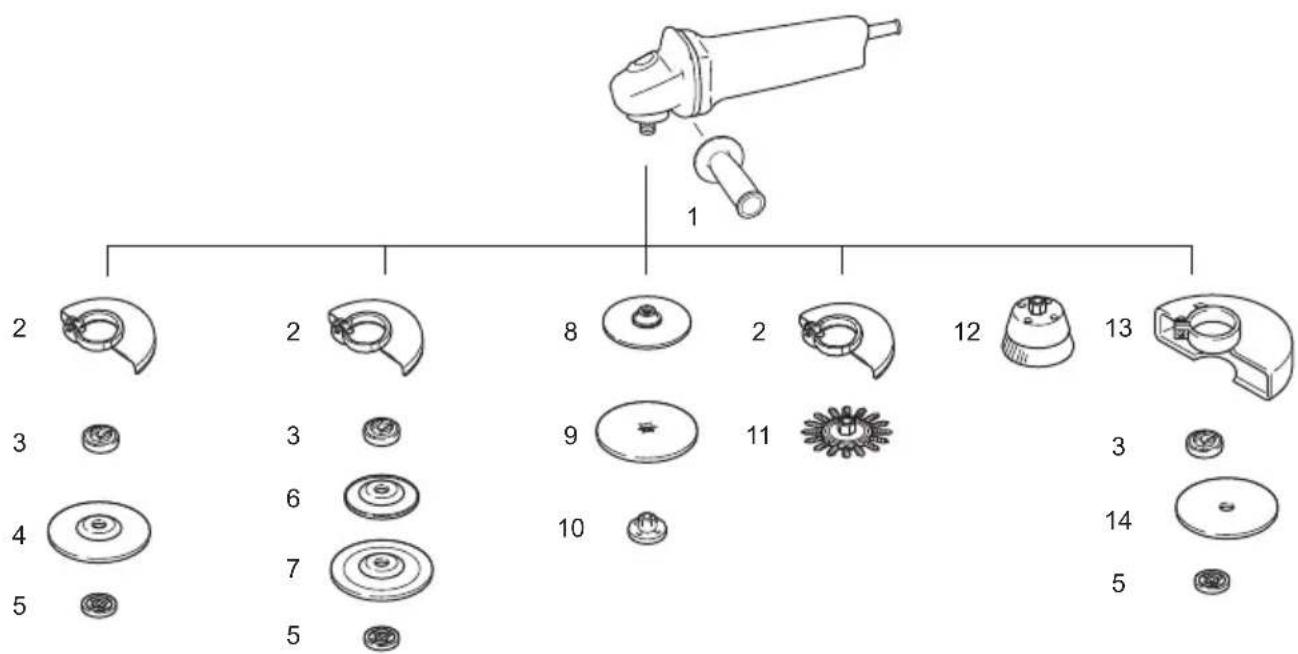

Fare riferimento alla tabella seguente (Fig. 19)

AWVERTENZA:

• Se siutilizza un disco di taglio abrasivo/diamantato, accertarsi diutilizzare solo l'apposita protezione del disco progettata per l'uso con i dischi di taglio. (in alcuni paesi europei, se siutilizza un disco diamantato è possibile usare la protezione normale; attenersi alle normative in vigore nel proprio paese).
  Nonutilizzare MAI un disco di taglio per la smerigliaturalaterale.
  Non "bloccare" il disco né applicare una pressione eccessiva. Non tentare di praticare un taglio di profondità eccessiva. Una sollecitatione eccessiva del disco aumento il carico e la predispositione all'avvitamento o al grippaggio del disco nel taglio e la possibilità di contraccolpi, rotture del disco o surriscaldamento del motore.

• Non avviare l'operazione di taglio nel pezzo in lavorazione. Fare raggiungere al disco la piena velocità e iniziare lentamente a tagliare spostando l'utensile in avanti sulla superficie del pezzo in lavorazione. Se l'utensile viene avviato sul pezzo in lavorazione, il disco potrebbe grippare, sollevarsi o sobbalzare.

• Durante le operazioni di taglio, non modificare mai l'angolazione del disco. Se al disco di taglio viene applicata una pressione laterale (come nella smerigliatura), il disco potrebbe creparsi e rompersi, provocando gravi lesioni personali.

• Un disco diamantato deve essere utilizzato perpendicolarmente al materiale da tagliare.

Funzionamento con la spazzola metallica a coppa (accessorio opzionale)

ATTENZIONE:

• Per controllare il funzionamento della spazzola, avviare l'utensile a vuoto, assicurandosi che non vi siano persone davanti alla spazzola.
• Non utilizzato spazzole danneggiate o non equilibrate. L'uso di una spazzola danneggiata potrebbe aumento la possibilità di infortuni dovuti al contatto con i fili rotti della spazzola.

Scollegare l'utensile e posizionarlo capovolto in modo da accedere fácilmente al mandrino. Rimuovere eventuali accessori dal mandrino. Avvitare la spazzola metallica a Coppa sul mandrino e serrarla con la chiave in dotazione. (Fig. 20)

Durante l'uso della spazzola, evitare di applicare una pressione eccessiva che può causare la piegatura或者其他 limiti dei fili, causando rotture premature.

Funzionamento con la spazzola metallica a disco (accessorio opzionale)

ATTENZIONE:

• Per controllare il funzionamento della spazzola metallica a disco, avviare l'utensile a vuoto, assicurandosi che non vi siano persone davanti alla spazzola.
• Non utilizzato spazzole metalliche a disco danneggiate o non equilibrate. L'uso di una spazzola metallica a disco danneggiata potrebbe aumento la possibilità di infortuni dovuti al contatto con i fili rotti della spazzola.
• Utilizzare sempre la protezione con le spazzole metalliche a disco, verificando che il diametro del disco possa essere contento all'interno della protezione. Il disco può frantumarsi durante l'uso e la protezione aiuta a ridurre le possibilità di infortuni.

Scollegare l'utensile e posizionarlo capovolto in modo da accedere fácilmente al mandrino. Rimuovere eventuali accessori dal mandrino. Montare la spazzola metallica a disco sul mandrino e serrarla con le chiavi. (Fig. 21)

Durante l'uso della spazzola metallica a disco, evitare di applicare una pressione eccessiva che cui causare la piegatura或者其他 dei fili, causando rotture premature.

MANUTENZIONE

ATTENZIONE:

• prima di effettuare operazioni di ispezione e manutenzione sull'utensile, verificare sempre di averlo spento e scollegato dall'alimentazione.
• Evitare assolutamente di usare benzina, diluenti, solventi, alcol o sostanze simili. In caso contrario, potrebbero verificarsi scoloriture, deformazioni o incrinature.

L'utensile e le aperture di ventilazione devono essere mantenuti puliti. Pulire le aperture di ventilazione dell'utensile regolarmente o quando iniziano a essere ostruite. (Fig. 22)

Per mantenere la SICUREZZA e l'AFFIDABILITA del prodotto, le riparazioni, l'ispezione e la sostuzione delle spazzole in carbonio e qualsiasi altra operazione di manutenzione o regolazione devono essere eseguita da un centro di assistenza Makita autorizzato, sempre utilizzando ricambi Makita.

ACCESSORI OPZIONALI

ATTENZIONE:

• Si consiglia l'uso dei seguenti accessori per l'utensile Makita descritto in questo manuale. L'uso di qualsiasi altri accessorio potrebbe provocare lesioni personali. Utilizzato gli accessori esclusivamente per l'uso dichiarato.

Per l'assistenza e per ulteriori informazioni su tali accessori, rivolgersi al centro assistenza Makita di zona.

• Accessorio coperchio antipolvere

	Modello 115 mm (4-1/2") Modello 125 mm (5")
1 Impugnatura 36
2 Protezione del disco (per il disco di smerigliatura)
3	Flangia internaSuperflangia	Flangia internaSuperflangia
4 disco con centro depresso/disco ad alette
5 Controdado Controdado
6 Cuscinetto in plastica Cuscinetto in plastica
7 disco flessibile Disco flessibile
8 Cuscinetto in gomma 100 Cuscinetto in gomma 115
9	Disco abrasivo
10	Controdado di carteggiatura
11	Spazzola metallica a disco
12	Spazzola metallica a cotta
13	Protezione del disco (per il disco di taglio)*
14 Disco di taglio abrasivo/disco diamantato
-	Chiave per controdadi

Nota:

• In alcuni paesi europei, se si utilizza un disco diamantato è possibile usare la protezione normale al posting della protezione speciale che copre entrambi i lati del disco. Attenersi alle normative in vigore nel proprio paese.

015258

NOTA:

• Alcuni degli accessori elencati potrebbero essere inclusi nella confezione dell'utensile come accessori standard. Gli accessori standard posso sono differire da paese a paese.

Rumore

ENG905-1

Il tipico livello di rumore ponderato A è determinato in conformità alla norma EN60745:

Livello di pressione sonora (L_pA) : 84 dB (A)

Livello di potenza sonora (L_WA) : 95 dB (A)

Variazione (K): 3 dB (A)

Indossare una protezione acustica.

Vibrazioni

ENG900-1

Il valore totale delle vibrazioni (somma vettoriale triassiale) è determinato in conformità alla norma EN60745:

Modello 9564HR

Modalità di lavoro: smerigliatura della superficie con impugnatura laterale normale

Emissione di vibrazioni (a_h,AG) .. 8,5m / s^2

Variazione (K): 1,5 m/s²

Modalità di lavoro: smerigliatura della superficie con impugnatura laterale anti-vibrazioni

Emissione di vibrazioni (a_h,AG) .. 8,0m / s^2

Variazione (K): 1,5 m/s²

Modalità di lavoro: smerigliatura con disco
Emissione di vibrazioni (a_h,DS) : 2,5 m/s² o inferiore
Variazione (K): 1,5 m/s²

Modello 9565HR

Modalità di lavoro: smerigliatura della superficie con impugnatura laterale normale

Emissione di vibrazioni (a_h,AG) .. 9,0~m / s^2

Variazione (K): 1,5m / s^2

Modalità di lavoro: smerigliatura della superficie con impugnatura laterale anti-vibrazioni

Emissione di vibrazioni (a_h,AG) .. 7,5m / s^2

Variazione (K): 1,5m / s^2

Modalità di lavoro: smerigliatura con disco

Emissione di vibrazioni (a_h,DS) : 2,5 m/s² o inferiore

Variazione (K): 1,5m / s^2

ENG902-1

• Il valore di emissione delle vibrazioni dichiarato è stato misurato in conformità con il metodo di test standard e cui quodesserereutilizzato per confrontare tra loro diversi utensili.
• Il valore di emissione delle vibrazioni dichiarato può essere utilizzato per stime preliminari dell'esposizione.
• Il valore dell'emissione delle vibrazioni dichiarato è utilizzato per le applicazioni principali dello strumento. Tuttavia, se lo strumento viene utilizzato per altre applicazioni, il valore dell'emissione delle vibrazioni potrebbe essere diverso.

AVVERTENZA:

• L'émissione delle vibrazioni durante l'uso effettivo dell'utensile elettrico cui quod risultare diversa rispetto al valore dichiarato, in base alla modalità d'uso dell'utensile.
• Assicurarsi di individuire le necessarie misure di sicurezza per proteggere l'operatore in base a una stima dell'esposizione nelle condizioni reali di utilizzo (prendendo in considerazione tutte le fasi del ciclo operativo, come quando volta l'utensile viene spento e i periodi in cui rimane inattivo,或者其他 tempo di avviamento).

Solo per i paesi europei

ENH101-18

Dichiarazione di conformità CE

Makita dichiara che le macchine seguenti:

Denominazione dell'utensile:

Smerigliatrice angolare

N.modello/Tipo:9564HR,9565HR

sono conformi alle seguenti direttive europee: 2006/42/EC

Sono prodotte in conformità agli standard o ai documenti standardizzati riportati di seguito:

EN60745

Il documento tecnico ai sensi della Direttiva europea 2006/42/EC è disponibile presso:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgio

28.5.2014

Yasushi Fukaya

Direttore

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgio

ACCESORIOS OPCIONALES

PRECAUCION:
