BEDIENUNGSANLEITUNG 9564HR MAKITA

D Winkelschleifer Betriebsanleitung

DEUTsCH (Originalanweisungen)

Erklärung der Gesamtdarstellung

1. Spindelarretierung	13. Kunststoffeller	23. Schutzhaube für
2. Schiebeschalter	14. Schmirgel-Sicherungsmutter	Trennschleifscheibe/
3. Anzeigelampe	15. Schleifscheibe	Diamantscheibe
4. Schutzhaube	16. Gummiteller	24. Trennschleifscheibe
5. Lagergehäuse	17. Markierung A	25. Diamantscheibe
6. Schraube	18. Markierung B	26. Dicke: Weniger als 4 mm (5/32")
7. Hebel	19. Markierung C	27. Dicke: 4 mm (5/32") oder dicker
8. Sicherungsmutter	20. Stift	28. Topfdrahtbürste
9. Gekröpfte Scheibe	21. Schlitz	29. Drahrundbürste
10. Innenflansch	22. Trennschleifscheibe/	30. Lüftungsschlitz
11. Sicherungsmutterschlussell	Diamantscheibe	31. Schlitz für Luftintritt
12. Flexscheibe

TECHNISCHE DATEN

Modell 9564HR 9565HR
Scheibendurchmesser 115 mm (4-1/2") 125 mm (5")
Max. Scheibendicke 6,4 mm
Spindelgewinde M14 oder 5/8" (länderspezifisch)
Nenndrehzahl (n)/Leerlaufdrehzahl (n0) 12.000 min	-1
Gesamtlänge 299 mm
Nettogewicht	2,3 kg	2,4 kg
Schutzklasse	☐/II

• Aufgrund unserer beständigen Forschungen und Weiterentwicklungen sind Änderungen an den hier angegebenen Technischen Daten ohne Vorankündigung vorbehalten.
  Die Technischen Daten konnen in den einzelnen Ländern voneinander abweichen.
  Gewicht entsprechend EPTA-Verfahren 01/2003

Verwendungszweck

ENE048-1

Das Werkzeug ist für das Schneiden und Schleifen von Metall und Stein ohne Verwendung von Wasser vorgesehen.

Stromversorgung

ENF002-2

Das Werkzeugarf nur an eine Stromversorgung mit Einphasen-Wechselstrom mit der auf dem Typenschild angegebenen Spannung angeschlossen werden. Das Werkzeug verfügt über ein doppelten isoliertes Gehäuse und kann daher auch an einer Stromversorgung ohne Schutzkontakt betrieben werden.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge GEA010-1

WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen sorgfältig durch. Wenn die Hinweise und Anweisungen nicht beachtet werden, besteht die Gefahr eines Stromschlags, Brands und/oder das Risiko von ernsthaften Verletzungen.

Bewahren Sie alle Hinweise und Anweisungen zur späteren Referenz gut auf.

SICHERHEITSHINWEISE FÜR DAS SCHLEIFEN

GEB033-7

Allgemeine Sicherheitshinweise für das Schleifen, Schmirgeln, Drahtbürsten oder Trennschleifen:

1. Dieses Werkzeug wurde für die Verwendung als Schleifmaschine, Schmirdelschleifmaschine, Drahtbürste oder Trennmaschine hergestellt. Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezifikationen durch, die mit thisem Elektrowerkzeug gefelfert wurden. Werden nicht alle der unten aufgeführten Anweisungen befolggt, besteht die Gefahr eines Stromschlags, Brands und/oder die Gefahr schwerer Verletzungen.
2. Andere Arbeiten, wie zum Beispiel Polieren, sollenn nicht mit diesen Elektrowerkzeug durchgeführt werden. Arbeiten, für die das Elektrowerkzeug nicht vorgesehen ist, führen möglicherweise zu einer Gefahr und verursichen Verletzungen.
3. Verwenden Sie nur Zubehore, die vom Hersteller des Geräts entwickelt oder von ihm ausdrücklich empfohlen wurden. Nur weil Sie ein Zubehör an Ihrwem Werkzeug befestigen konnen, bedeutet dies nicht dass Sie es auch sicher verwenden konnen.
4. Die Nenndrehzahl des Zubehörs muss mindestens der auf dem Elektrowerkzeug angegebenen Höchstdrehzahl entsprechen. Zubehör, das mit einer größeren Drehzahl als der eigenen Drehzahl

betrieben wird, kann zerbrechen und auseinander fliegen.

1. Außendurchmesser und Stärke des Zubehörns müssen innerhalb der Nennleistung Ihres Elektrowerkzeugs liegen. Zubehör in falscher Großkann nicht angemessen abgedeckt oder betriebenen werden.
2. Bei Gewindemontage muss das Zubehörteil auf das Gewinde der Schleifspindel passen. Bei Flanschmontage muss die Bohrung des Zubehörteils die richtige Höhe für den Flansch besitzen. Zubehörteile, die nicht den Montageteilen des Elektrowerkzeugs entsprechen, laufen exzentrisch, schwingen stark und führen zum Kontrollverlust.
3. Verwenden Sie kein beschädigtes Zubehör. Überprüfen Sie vor jeder Verwendung das Zubehör, beispiselsweise die Schleifscheiben auf Splitter und Risse, die Stützlager auf Risse, Abrisse oder übermögen Verschleiß, Drahtbürsten auf lose oder gebrochene Borsten. Falls das Elektrowerkzeug oder Zubehör zu Boden gefallen ist, überprüfen Sie es auf Beschädigungen und bauen ggf. ein unbeschädigtes Zubehörnteil ein. Wenn Sie das Zubehör kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Zubehörs auf und setzen Sie das Elektrowerkzeug eine Minute lang mit Höchstdrehzahl laufen. Beschädigtes Zubehör zerbricht üblicherweise in dieser Testzeit.
4. Tragen Sie eine persönliche Schutzausrüstung. Tragen Sie je nach Arbeitsaufgabe ein Gesichtsschild oder eine Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von denen fernhalt. Der Augenschutz muss umherliegende Fremdkörper abhalten konnen, die bei verschiedenen Arbeiten entstehen. Die Staubmaske oder Atemschutzmaske muss Partikel Herausfiltern konnen, die bei verschiedene Arbeiten entstehen. Lange und intensive Lärmbelastung kann zu Hörverlust führen.
5. Achten Sie darauf, dass Zuschauer den Sicherheitsabstand zum Arbeitsbereich einhalten. Jeder, der den Arbeitsbereich betritt, muss eine Schutzausrüstung tragen. Splitter des Werkstücks oder eines zerbrochenen Zubehörteils konnen umherliegen und zu Verletzungen auch außerhalb des eigenen Arbeitsbereichs führen.
6. Halten Sie das Elektrowerkzeug nur an den isolierten Grifflächen, wenn Sie unter Bedingungen arbeiten, bei denen das Schneidwerkzeug versteckte Verkabelung oder das eigene Kabel berühren kann. Bei Kontakt des Werkzeugs mit einem stromführungen Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.
7. Halten Sie das Netzkabel von sich drehendem Zubehör fern. Falls Sie die Kontrolle über das Elektrowerkzeug verlieren, kann das Netzkabel

durchtrennt oder erfasst werden und ihre Hand oder Arm kann in das sich drehende Zubehör geraten.

1. Legen Sie das Elektrowerkzeug niemals ab, bevordas Einsatzwerkzeug vollig zum Stillstand gekommen ist. Das sich drehende Zubehor konnte Kontakt zur Auflageflache erhalten, sodass Sie die Kontrolle über das Elektrowerkzeug verlieren.
2. Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihr Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Zubehör erfasst werden, und das Zubehör sich in ihren Körper bohren.
3. Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Der Motorventilator zieht Staub in das Gehäuse hinein und eine übermäßige Ansammlung von Metallspänen kann elektrische Gefahren verursachen.
4. Betreiben Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzüden.
5. Verwenden Sie keine Zubehörteile, die flüssige Kühlmittel benötigen. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem Stromschlag führen.

Rückschlage und zugehörige Warnhinweise Ein Rückschlag ist eine plötzliche Reaktion einer verklemmen oder verfangenen rotierenden Schleifscheibe, des Stützlagers, der Bürste oder anderen Zubehör. Durch Verklemmen oder Verfangen kommt es zu einem plötzlichen Stillstand des rotierenden Zubehör, sodass das Elektrowerkzeug in entgegengesetzte Rotationsrichtung des Zubehör am Punkt des Festlaufens gezwungen wird.

Wird eine Trennscheibe beispiselsweise durch das Werkstück verklemmt, kann die Kante, die in den Punkt des Verklemmens eindringt, in die Oberfläche des Materials eindringen, sodass die Scheibe ausschlagt. Die Scheibe springt entweder in ihre Richtung oder vom Bediener weg, dies hangt von der Richtung der Scheibenbewegung am Punkt des Verklemmens ab. Unter diesen Umständen konnen Trennscheiben auch brechen. Rückschläge werden durch eine falsche Handhabung des Elektrowerkzeugs und/oder unsachgemäß Bedienschritte oder -umstände verursacht und konnen durch die unter aufgeführten Maßnahmen vermieden werden.

a) Halten Sie das Elektrowerkzeug stets mit beiden Händen gut fest, und halten Sie ihren Körper und ihre Arme so, dass Sie Rückschläge abwehen konnen. Verwenden Sie immer den Zusammengriff, sofern vorhanden, um großmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
b) Bringen Sie ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Zubehör konnte über ihre Hand zurückschlagen.
c) Meiden Sie mit Ihrkörper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.

d) Arbeitsen Sie besonderss vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemen. Dies verursacht einen Verlust der Kontrolle oder Rückschlag.

e) Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Werkzeuge verursachen früig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Besondere Warnhinweise zum Schneiden und Trennschleifen:

a) Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher. b) Die Schleifoberfläche von gekröpften Schleifscheiben muss unterhalb der Ebene der Schutzhaube montiert werden. Ein unsachgemäß montierter Schleifkörper, der über die Ebene der Schutzhaube hinausragt, kann nicht ausreichend geschlossen werden.

c) Zur optimalen Sicherheit muss die Schutzhaube sicher am Elektrowerkzeug angebracht und positioniert sein, sodass derkleinstmogliche Teil des Schleifkorpers in Richtung Bedienperson frei liegt. Die Schutzabdeckung soll die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkorper und Funken, die die Kleidung entzünden konnten, schützen.

d) Die Schleifscheiben dürfen nur für die empfohlenen Arbeitsen verwendet werden. Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. DurchSECTIONKörper können diese zerbrechen. e) Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Höhe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruch Flansche für Trennscheiben untersenden sich möglicherweise von Flanschen für Schleifscheiben.

f) Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeuge. Schleifscheiben für weitere Elektrowerkzeuge sind nicht für die höheren Drehzahlern von kleineren Elektrowerkzeugen ausgelegt und können brechen.

Weitere Sicherheitshinweise für das Trennschleifen: a) Klemmen Sie die Trennscheibe nicht fest und über Sie keinen übermögen Druck aus. Führn Sie keine übermög tiefen Schnitte aus. Eine Überlastung der Scheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.

b) Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn sich die Scheibe während des Betriebs von Ihrlem Körper wegbewegt,

kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.

c) Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Elektrowerkzeug aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Überprüfen Sie die Ursache für das Verkanten der Scheibe und ergreifen Sie Korrekturmaßnahmen.

d) Starten Sie den Schnittvorgang nicht im Werkstück. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Die Scheibe kann verkanten, hochspringen oder zusückschlagen, wenn das Werkzeug im Werkstück eingeschaltet wird.

e) Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemme Trennscheibe zu vermindern. Großwerkstücke können sich unter ihrem eigenen Gewicht durchbügen. Bringen Sie Stützen nahe der Schnittlinie und der Werkstückkante unter dem Werkstück zu beiden Seiten der Scheibe an. f) Seien Sie besonders vorsichtig, wenn Sie einen „Tauschchnitt" in Wände oder andere nicht einsehbare Bereiche ausführten. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

Spezifische Sicherheitshinweise für das Schmirdeln: a) Verwenden Sie kein zu große Schmirdelscheibenpapier. Befolgen Sie bei der Auswahl des Schmirdelpapiers die Empfehlungen der Hersteller. Zu greates Schmirdelpapier, das über den Schleifteller hinausrecht, stellt eine Verletzungsgefahr dar und kann zum Verfangen, Abriss der Scheibe oder zum Rückschlagen führen.

Spezifische Sicherheitschinweise für das Drahtbürsten:

a) Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Die Drahtborsten können leicht in lockere Kleidung und/oder die Haut eindringen.

b) Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren können. Auf Grund der Last und der Zentrifugalkräfte kann sich der Durchmesser der Drahtbürste vermögen.

Zusätzliche Sicherheitschinweise:

1. Verwenden Sie nur glasfaserverständte Scheiben als gekröpfte Trennschleifscheiben.

2. Verwenden Sie mit diesen Schleifwerkzeug NIEMALS Steinschleiftöpe. Dieses Schleifwerkzeug ist nicht für diese Scheibotypen ausgelegt und die Verwendung dieser Scheiben kann zu schieren Verletzungen führen.

3. Achten Sie sorgfältig daraufuf, dass Spindel, Flansch (insbesondere die Ansatzfläche) oder Sicherungsmutter nicht beschädigt werden. Eine

Beschädigung dieser Teile kann zu einem Scheibenbruch führen.

1. Stellen Sie safer, dass die Trennscheibe das Werkstück nicht berührt, bevor das Werkzeug eingeschaltet wurde.
2. Bevor Sie das Werkzeug auf das zu beareritende Werkstück ansetzen, halten Sie es einige Zeit ohne Last laufen. Achten Sie auf Vibrationen und Schlagen; beides gibt Aufschluss über eine schlecht ausgewuchtete Scheibe oder kann auf einen nicht fachgerechten Einbau deuten.
3. Verwenden Sie für Schleifarbeiten nur die vorgeschriebene Fläche der Schleifscheib
4. Lassen Sie das Werkzeug nicht unbeaufsichtigte eingeschaltet. Das Werkzeugarf nur dann eingeschaltet sein, wenn es festgehalten wird.
5. Vermeiden Sie eine Berührung des Werkstücks unmittelbar nach der Bearbeitung, da es dann noch sehr heißt ist und Hautverbrennungen verursachen kann.
6. Befolgen Sie die Anweisungen des Herstellers zur korrekten Montage und Verwendung von Trennscheiben. Behandeln und lagern Sie Trennscheiben mit Sorgfalt.
7. Verwenden Sie keine separates Reduzierbuchsen oder Adapter zur Anpassung von Schleifscheiben mit großem Durchmesser.
8. Verwenden Sie nur die für diesen Werkzeug vorgeschreibenben Flansche.
9. Wenn eine Trennscheibe mit Gewindebohrung am Werkzeug montiert werden soll, achten Sie darauf, dass ihr Gewinde tief genug für die Spindellänge ist.
10. Vergewissern Sie sich, dass das Werkstück sichereingespannt ist.
11. Beachen Sie, dass sich die Schleifscheibe nach dem Ausschalten der Maschine noch weiterdreht.
12. Falls der Arbeitsplatz sehr heißt, feucht oder durch leitfähigen Staub stark verschmutzt ist, verwenden Sie einen Kurzschlusschalter (30 mA) zum Schutz des Bedieners.
13. Verwenden Sie diesen Werkzeug nicht zum Schneiden von asbesthaltigen Materialien.
14. Verwenden Sie bei Arbeiten mit der Trennscheibe immer eine gesetzlich vorgeschriebene Staubsammelhaube.
15. Die Trennscheiben dürfen keinem seitlichen Druck ausgesetzt werden.

BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF.

WARNING:

Lassen Sie sich NIE durch Bequemlichkeit oder (aus fortwährendem Gebrauch gewonnener) Vertrautheit mit dem Werkzeug dazu verleiten, die Sicherheitsregeln für das Werkzeug zu missachten. Bei MISSBRAUCHlicher Verwendung des Werkzeugs oder Missachtung der in dieser Handbuch enthaltenen Sicherheitshinweise kann es zu schweren Verletzungen kommt.

FUNKTIONSBESCHREIBUNG

ACHTUNG:

• Schalten Sie das Werkzeug stets aus undziehen Sie den Netzstecker,bevor Sie Einstellungen oder eine Funktionsprufung am Werkzeug vornehmen.

Spindelarretierung

ACHTUNG:

• Betätigten Sie die Spindelarretierung niemals bei rotierender Spindel. Andernfalls kann das Werkzeug beschädigt werden. (Abb. 1)

Drücken Sie die Spindelarretierung, um die Spindel beim Montieren oder Demontieren von Zubehor zu blockieren.

Einschalten

ACHTUNG:

• Stellen Sie vor dem Anschlieben des Werkzeugs an das Stromnetz sicher, dass sich der Schiebeschalter korrekt bedieten{lsst und in Stellung "OFF" (AUS) zurückkehrt, sobald das hintere Ende des Schiebeschalters nach unter gedrückt wird.
• Um die Bedienung bei längerem Gebrauch zu vereinfachen, kann der Schalter in der Stellung „ON“ (EIN) arretiert werden. Seien Sie vorsichtig, wenn der Schalter des Werkzeugs in der Position „ON“ (EIN) arretiert ist, und halten Sie das Werkzeug gut fest.

Um das Werkzeug einschalten, schiben Sie den Schiebeschalter in Stellung „I (ON/EIN)". Drücken Sie dazu auf die Rückseite des Schalters. Zum Dauerbetrieb muss das vordere Ende des Schiebeschalters gedrück werden, um den Schalter zu arretieren. (Abb. 2)

Wenn Sie das Werkzeug anhalten möchten, drücken Sie das hintere Ende des Schiebeschalters und schiben Sie diesen dann in die Position „O (OFF/AUS)”.

Anzeigelampe (Abb. 3)

Die Anzeigelampe leuchtet grün, sobald das Werkzeug an die Stromversorgung angeschlossen ist. Wenn die Anzeigelampe nicht leuchtet, ist möglicherweise das Netzkabel oder der Regler defekt. Wenn die

Anzeigelampe leuchtet und das Werkzeug nicht startet, obwohl es eingeschaltet wird, sind möglicherweise die Kohlebürsten verschlissen, oder der Regler, der Motor oder der EIN/AUS-Schalter ist defekt.

Wiederanlaufschutz

Wenn der Schalter in der EIN-Position verriegelt ist, lauft das Werkzeug nicht an, selbst wenn das Werkzeug an die Stromversorgung angeschlossen wird.

Zu dieser Zeitpunkt flackert die Anzeigelampe rot und zeigt an, dass der Wiederanlaufschutz aktiv ist.

Um den Wiederanlaufschutz zu deaktivieren, bringen Sie den Schiebeschalter in die Position „O (OFF/AUS)”.

Sanftanlauf-Funktion

Die Sanftanlauf-Funktion sorgt fur einen ruckfrei Anlauf.

MONTAGE

ACHTUNG:

• Schalten Sie das Werkzeug stets aus undziehen Sie den Netzstecker,bevor Sie irgendwelche Arbeiten am Werkzeug durchführren.

Montieren des Seitengriffs (Handgriff)

ACHTUNG:

• Vergewissem Sie sich vor dem Betrieb stets, dass der Seiteigriff einwandfrei montiert ist.

Schauben Sie den Seitengriff an der in der Abbildung gezeigten Position am Werkzeug fest. (Abb. 4)

Montieren und Demontieren der Schutzhaube (für gekröpfte Scheiben, Fächerschleifscheiben, Flexscheiben, Drahtrundbürsten/Trennschleifscheiben, Diamantscheiben)

WARNING:

• Bei Verwendung einer gekröpften Scheibe, Fächerschleifscheibe, Flexscheibe oder Drahtrundbürste muss die Schutzhaube so am Werkzeug angebracht werden, dass die geschlossene Seite stets in Richtung Bediener zeigt.
• Vergewissern Sie sich bei Verwendung einer Trennschleifscheibe/Diamantscheibe, dass Sie die spezielle Schutzhaube für diese Trennscheiben verwenden. (In einigen europäischen Ländern: Bei Verwendung einer Diamantscheibe kann der gewöhnliche Schutz verwendet werden. Halten Sie die örtlich geltenden Bestimmungen ein.)

Für Werkzeug mit Schutzhaube und Klemmhebel (Abb. 5)

Lösen Sie die Schraube, undziehen Sie dann den Hebel in Pfeilrichtung. Montieren Sie die Schutzhaube so, dass die Vorsprünge am Schutzhaubenring mit den Nuten im Lagerhause ausgerichtet sind. Drehen Sie anschließend die Schutzhaube in einen solchen Winkel, in dem der Bediener bei seiner Arbeit entsprechend geschützt wird.

Ziehen Sie den Hebel in Pfeilrichtung. Ziehen Sie anschließlich die Schutzhaube fest, indem Sie die Schraube anziehen. Achten Sie darauf, die Schraube fest anzuziehen. Mit dem Hebel kann der Einstellwinkel der Schutzhaube geändert werden. (Abb. 6) Zum Demontieren der Schutzhaube befolgen Sie die Vorgehensweise zum Montieren in umgekehrter Reihenfolge.

Für Werkzeug mit Schutzhaube und Sicherungsschraube (Abb. 7 u. 8)

Montieren Sie die Schutzhaube so, dass die Vorsprüngte am Schutzbaubenring mit den Nuten im Lagerhause ausgerichtet sind. Drehen Sie anschließend die Schutzhaube in einen solchen Winkel, in dem der Bediener bei seiner Arbeit entsprechend geschützt wird. Achten Sie daraufuf, die Schraube fest anzuziehen. Zum Demontieren der Schutzhaube befolgen Sie die Vorgehensweise zum Montieren in umgekehrter Reihenfolge.

Montieren und Demontieren einer gekröpften Scheibe oder Fächerschleifscheibe (Sonderzubehr)

WARNING:

• Bei Verwendung einer gekröpften Scheibe oder einer Fächerschleifscheibe muss die Schutzhaube so am Werkzeug angebracht werden, dass die geschlossene Seite stets in Richtung Bediener zeigt.

Setzen Sie den Innenflansch auf die Spindel.

Achten Sie darauf, dass Sie die Vertiefung des Innenflansches auf den geraden Bereich am Fuß der Spindel stecken.

Setzen Sie die Trenn-/Schleifscheibe auf den Innenflansch und schrauben Sie die Sicherungsmutter auf die Spindel. (Abb. 9)

Drücken Sie zum Anziehen der Sicherungsmutter die Spindelarretierung fest, um die Spindel zu blockieren;ziehen Sie dann die Mutter mit dem

Sicherungsmutterschluss im Uhrzeigersinn fest an. (Abb. 10)

Zum Demontieren der Scheibe befolgen Sie die Vorgehensweise zum Montieren in umgekehrter Reihenfolge.

Super-Flansch (Sonderzubehör)

Die Modelle mit der Kennzeichnung F sind seriennmäg mit Super-Flansch ausgestattet. Zum Lösen der Flanschmutter benötigen Sie nur ca. 1/3 des Kraftaufwands im Vergleich zu einem herkömmlichen Flansch.

Montieren und Demontieren der Flexcheibe (Sonderzubehör)

WARNING:

• Verwenden Sie immer die mitgelieferte Schutzhaube, wenn das Werkzeug mit einer Flexscheibe bestückt ist. Die Scheibe kann während des Gebrauchs zerbersten. Durch die Schutzhaube wird die Verletzungsgefahr deutlich verringgert.

Halten Sie die Anweisungen für gekröpfte Scheiben ein, verwenden Sie jedoch auch einen Kunststoffteller über der Scheibe. Die Reihenfolge der Montage entnahmen Sieitte der Zubehörseite dieser Anleitung. (Abb. 11)

Montage und Demontage der Schleifscheibe (Sonderzubehr)

HINWEIS:

• Verwenden Sie nur das in diesen Handbuch angegebene Schleifzubehör. Es muss separat erworbEN werden.

Setzen Sie den Gummiteller auf die Spindel. Setzen Sie die Scheibe auf den Gummiteller, und schrauben Sie die Schmiergel-Sicherungsmutter auf die Spindel. Drücken Sie zum Anziehen der Schmirgel-Sicherungsmutter die Spindelarretierung fest, um die Spindel zu blockieren;ziehen Sie dann die Mutter mit dem

Sicherungsmutterschluss im Uhrzeigersinn fest an. (Abb. 12)

Zum Entnehmen der Scheibe befolgen Sie die Vorgehensweise zum Einbau in umgekehrter Reihenfolge.

Montieren und Demontieren der Staubabdeckung (Sonderzubehör)

WARNING:

• Schalten Sie das Werkzeug stets aus undziehen Sie den Stecker,bevor Sie die Staubabdeckung einsetzen oder entfernen. Andernfalls kann es zu einer Beschädigung des Werkzeugs oder zu Verletzungen kommt.

Es gibt drei Typen von Staubabdeckungen für verschiedene Positionen. (Abb. 13, 14 und 15)

Positionieren Sie die Staubabdeckung so, dass die Seite der Staubabdeckung mit der Markierung (A, B oder C) in Richtung Werkzeugkopf zeigt. Drücken Sie die Stifte der Staubabdeckung in den Schlitz. (Abb. 16)

die Staubabdeckung kann ohne Hilfe von Werkzeugen abgenommen werden.

HINWEIS:

• Reinigen Sie die Staubabdeckung, wenn die Staubabdeckung mit Staub oder anderen Materialien verunreinigt ist. Wenn Sie die Arbeiten mit einer verstopten Staubabdeckung fortsetzen, wird das Werkzeug beschädigt.

BETRIEB

WARNING:

• Das Werkzeug darf auf keinen Fall gewaltsam angedrückt werden. Das Eigengewicht des Werkzeugs übt ausreichenden Druck aus. Gewaltanwendung und übermäßiger Druck konnen zu einem gefährlichen Bruch der Scheibe führen.
• Wechseln Sie die Scheibe IMMER aus, falls das Werkzeug während der Arbeit fallen gelassen wurde.
• Eine Schleif- oder Trennscheibe darf NIEMALS gegenüber das Werkstück geschlagen oder gestoßen werden.
• Achten Sie besonderss beim Bearbeiten von Ecken, scharfen Kanten usw. darauf, dass die Scheibe nicht springt oder hangen bleibt. Dies konnte den Verlust der Kontrolle und Rückschläge verursichen.
• Verwenden Sie das Werkzeug NIEMALS mit Holz-oder anderen Sägeblättern. Solche Blätter verursachen bei Verwendung an einem Schleiferhäufiges Rückschlagen und Verlust der Kontrolle, was zu Verletzungen führen kann.

ACHTUNG:

• Schalten Sie das Werkzeug niemals ein, wenn es in Kontakt mit dem Werkstück liegt, da dies eine Verletzungsgefahr für den Bediener darstellt.
• Tragen Sie bei der Arbeit stets eine Schutzbrille oder einen Geschäftsschutz.
• Schalten Sie das Werkzeug nach der Arbeit stets aus und warten Sie, bis die Scheibe zum volligen Stillstand gekommen ist, bevor Sie das Werkzeug ablegen.
• Halten Sie das Werkzeug IMMER mit einer Hand am Gehäuse und mit der anderen am Seitengriff sicher fest.

Schleifen und Schmirgeln (Abb. 17)

Schalten Sie das Werkzeug ein und bringen Sie die Schleifscheibe an das Werkstück.

Halten Sie die Schleifscheibe im Allgemeinen in einem Winkel von etwa 15^ zur Werkstoffoberfläche.

Bewegen Sie den Schleifer beim Einsatzleifen einer neuen Scheibe nicht in Richtung B, weil die Scheibe sonst in das Werkstück einschneidet. Sobald die Scheibenkante durch Gebrauch abgerundet ist, kann die Scheibe sowohl in Richtung A als auch in Richtung B bewegt werden.

Arbeiten mit der Trennschleifscheibe/Diamantscheibe (Sonderzubehr)

(Abb. 18)

Folgen Sie zur Montage den Anweisungen für gekröpfte Scheiben.

Die Richtung für das Anbringen der Sicherungsmutter und des Innenflansches ist von der Dicke der Scheibe abhängig.

Informieren Sie sich in der folgenden Tabelle. (Abb. 19)

WARNING:

• Vergewissem Sie sich bei Verwendung einer Trennschleifscheibe/Diamantscheibe, dass Sie die spezielle Schutzhaube für diese Trennscheiben verwenden. (In einigen europäischen Ländern: Bei Verwendung einer Diamantscheibe kann der gewöhnliche Schutz verwendet werden. Halten Sie die örtlich geltenden Bestimmungen ein.)
• Verwenden Sie eine Trennscheibe NIEMALS zum Schleifen von Flächen.
• Klemmen Sie die Scheibe nicht fest und üben Sie keinen übermaßigen Druck aus. Führren Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Scheibe erhöht die Belastung und die Anfälligkeit zum Verwinden oder Verklemmen der Scheibe im Schnitt, aber auch die Möglichkeit des Rückschlagens oder eines Bruchs der Scheibe, oder es kommt zu einer Überhitzung des Motors.
• Starten Sie den Schnittvorgang nicht im Werkstück. Warten Sie, bis die Scheibe mit voller Drehzahl rotiert und führen Sie die Scheibe vorsichtig in den Schnitt ein, indem Sie das Werkzeug über die Werkstückoberfläche führen. Die Scheibe kann sich verkanten, hochspringen oder zusückschlagen, wenn das Werkzeug im Werkstück eingeschaltet wird.
• Aändern Sie während des Schnittvorgangs niemals den Winkel der Scheibe. Das Aufbringen eines seitlichen Drucks auf die Trennscheibe (wie beim Schleifen von Flächen) kann zum Bersten oder Brechen der Scheibe und dadurch zu schweren Verletzungen führen.
• Eine Diamantscheibe muss senkrecht zum zu schneidenden Material geführt werden.

Arbeiten mit einer Topfdrahtbürste (Sonderzubehr)

ACHTUNG:

• Überprüfen Sie die Funktionstüchtigkeit der Bürste, indem Sie das Werkzeug ohne Last laufen halten. Stellen Sie safer, dass sich niemand vor oder in einer Linie mit der Bürste befindet.
• Verwenden Sie niemals eine Bürste, die beschädigt oder aus dem Gleichgewicht ist. Die Verwendung einer beschädigten Bürste erhöht das Verletzungsrisiko durch den Kontakt mit gebrochenen Büstendrähen.

Trennen Sie das Werkzeug von der Stromversorgung und drehen Sie es um, um einen einfachen Zugang zur Spindel zu erfolgenden. Bauen Sie alle Zubehörteile von

der Spindel ab. Schrauben Sie die Topfdrahtbürste auf die Spindel undziehen Sie diese mit dem mitgelieferten Schlüssel fest.(Abb.20)

Achten Sie bei der Verwendung der Bürste darauf, nicht zu viel Druck auszuuben, da sich die Drahte sonst zu stark verbiegen, was zu einem vorzeitigen Zerbrechen führt.

Arbeiten mit einer Drahtrundbürste (Sonderzubehör)

ACHTUNG:

• Überprüfen Sie die Funktionstüchtigkeit der Drahrundbürste, indem Sie das Werkzeug ohne Last laufen halten. Stellen Sie safer, dass sich niemand vor oder in einer Linie mit der Drahrundbürste befindet.
• Verwenden Sie niemals eine Drahtrundbürste, die beschädigt oder aus dem Gleichgewicht ist. Die Verwendung einer beschädigten Drahtrundbürste erhöht das Verletzungsrisiko durch den Kontakt mit gebrochenen Bürstendrähen.
• Verwenden Sie mit Drahtrundbürsten STETS einen Schutz, wobei der Scheibendurchmesser in den Schutz hineinpassen muss. Die Scheibe kann während des Gebrauchs zerbersten. Durch die Schutzhaube wird die Verletzungsgefahr deutlich verringgert.

Trennen Sie das Werkzeug von der Stromversorgung und drehen Sie es um, um einen einfachen Zugang zur Spindel zu erhögblichen. Bauen Sie alle Zubehörteile von der Spindel ab. Drehen Sie die Drahrundbürste auf die Spindel undziehen Sie diese mit den Schlüsseln fest. (Abb. 21)

Vermeiden Sie bei Verwendung der Drahtrundbürste übermäßigen Druck, Denn dadurch werden die Drähte verbogen und können vorzeitig brechen.

WARTUNG

ACHTUNG:

• Schalten Sie das Werkzeug aus undziehen Sie immer den Netzstecker, bevor Sie am Werkzeug Inspektionen oder Wartungsarbeiten vormehmen.
• Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfährungen, Verformungen oder Rissen führen. Halten Sie das Werkzeug und die Luftungsschlitze des Werkzeugs stets sauber. Reinigen Sie die Luftungsschlitze des Werkzeugs regelmäßiger oder bei Beginn einer Verstopfung. (Abb. 22) Zur Gewährleistung der SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts durfen Reparaturen, Inspektion und Austausch der Kohlebürsten sowie alle anderen Wartungsarbeiten und Einstellungen nur in von Makita autorisierten Servicecentern ausgeführten werden. Dabei sind ausschließlich Makita-Ersatzteile zu verwenden.

SONDERZUBEHÖR

ACHTUNG:

• Für das in dieser Handbuch beschriebene Makita-Gerät werden die folgenden Zubehör- und Zusatzteile empfohlen. Bei Verwendung anderer Zubehör- und

Zusatzteile kann es zu Verletzungen kommt.

Verwenden Sie Zubehör- und Zusatzteile nur für den vorgesehen Zweck.

Informationen zu diesen Zubehör erhalten Sie von ihrem Makita-Servicecenter.

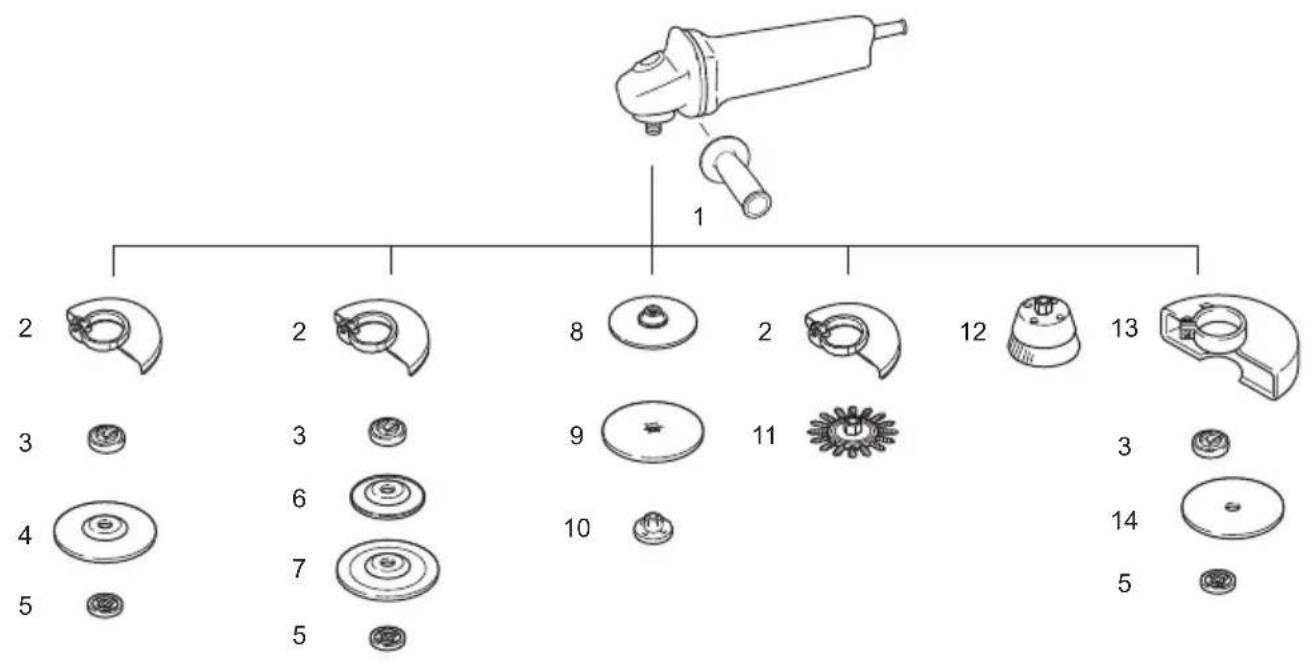

Staubabdeckung

	Modell 115 mm (4-1/2") Modell 125 mm	(5")
1	G
2 Schutzhaube (für Schleifscheibe)
3	InnenflanschSuper-Flansch	InnenflanschSuper-Flansch
4 Gekröpfte Scheibe/Fächerschleifscheibe
5 Sicherungsmutter Sicherungsmutter
6 Kunststoffeller Kunststoffteller
7 Flexscheibe	Flexscheibe
8	Gummiteller 100	Gummiteller 115
9	Schleifscheibe
10	Schmirgel-Sicherungsmutter
11	Drahrundbürste
12	Topfdrahtbürste
13	Schutzhaube (für Trennscheibe)*
14	Trennschleifscheibe/Diamantscheibe
-	Sicherungsmutterschlüssel

Hinweis:

• In einigen europäischen Ländern: Bei Verwendung einer Diamantscheibe kann der gewöhnliche Schutz statt des Spezialschutzes verwendet werden, der beiden Seiten der Scheibe abdeckt. Halten Sie die örtlich geltenden Bestimmungen ein.

015258

HINWEIS:

• Einige der in der listened aufgeführten Elemente sind dem Werkzeugpaket als Standardzubehör beigefegt. Diese können in den einzelnen Ländern voneinander abweichen.

Schallpegel

ENG905-1

Typischer A-bewerteter Schallpegel nach EN60745:

Schalldruckpegel (L_pA) : 84 dB (A)

Schalleistungspegel (L_WA) : 95 dB (A)

Abweichung (K): 3 dB (A)

Tragen Sie Gehorschutz.

Schwingung

ENG900-1

Schwingungsgesamtwerte (Vektorsumme dreier Achsen) nach EN60745:

Modell 9564HR

Betriebsart: Planschleifen mit normalem Seitengriff

Schwingungsbelastung (a_h,AG) .. 8,5m / s^2

Abweichung (K): 1,5 m/s²

Betriebsart: Planschleifen mit Anti-Vibrations

Seitengriff

Schwingungsbelastung (a_h,AG) .. 8,0m / s^2

Abweichung (K): 1,5 m/s²

Betriebsart: Scheibenschleifen

Schwingungsbelastung (a_h,DS) : 2,5m / s^2 oder weniger

Abweichung (K): 1,5 m/s²

Model 9565HR

Betriebsart: Planschleifen mit normalem Seitengriff Schwingungsbelastung (a_h,AG) .. 9,0m / s^2

Abweichung (K): 1,5 m/s²

Betriebsart: Planschleifen mit Anti-Vibrations-Seitengriff

Schwingungsbelastung (a_h,AG) .. 7,5m / s^2

Abweichung (K): 1,5 m/s²

Betriebsart: Scheibenschleifen

Schwingungsbelastung (a_h,DS) : 2,5 m/s² oder weniger

Abweichung (K): 1,5 m/s²

ENG902-1

• Der hier angegebene Wert für die erzeugten Schwingungen wurde gemäß dem genormten Testverfahren ermittelt und kann als Vergleich zu anderen Werkzeugen herangezogen werden.
• Der angegebene Wert für die erzeugten Schwingungen ist außer dem für eine vorbeugende Bewertung der Belastung zu verwenden.
• Der angegebene Wert für die erzeugten Schwingungen gilt, wenn das Elektrowerkzeug für den vorgesehenen Zweck verwendet wird. Wenn das Werkzeug für andere Zwecke verwendet wird, kann der Wert für die Schwingungsbelastung jedoch von dem hier aufgeführten Wert abweichen.

WARNING:

Die Schwingungsbelastung kann bei tatsächlichen Gebrauch des Elektrowerkzeugs in Abhängigkeit von der Handhabung des Elektrowerkzeugs von dem hier aufgeführten Wert abweichen.
- Stellen Sie sicher, dass Schutzmaßnahmen für den Bediener getroffen werden, die auf den unter den tatsächlichen Arbeitsbedingungen zu erwartenden Belastungen berufen (beziehen Sie alle Bestandteile des Arbeitsablaufes ein, also zusätzlich zu den Arbeitszeiten auch Zeiten, in denen das Werkzeug ausgeschaltet ist oder ohne Last lauft).

Nur für europäische Länder

ENH101-18

EG-Konformitätserkläre

Makita erklart, dass die nachfolgende(n) Maschine(n):

Bezeichnung der Maschine(n):

Winkelschleifer

Nummer/Typ des Modells: 9564HR, 9565HR

den folgenden Richtlinien der Europäischen Union

genügt/genügen:

2006/42/EG

Sie werden gemäß den folgenden Standards oder

Normen gefertigt:

EN60745

Die technischen Unterlagen gemäß 2006/42/EG sind erhältlich von:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

28.5.2014

Yasushi Fukaya

Direktor

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

Indikatorlampe (Fig. 3)
