BEDIENUNGSANLEITUNG 9561CVH MAKITA

1 Spindelarretierung	9 Gekröpfte Trennschleifscheibe/	16 Lüftungsschlitz
2 Schiebeschalter	Multischeibe	17 Trennschleifscheibe/Diamant-scheibe
3 Drehzahl-Stellrad	10 Innenflansch
4 Schutzhaube	11 Sicherungsmutterschlüssel	18 Schutzhaube für Trennschleif-scheibe/Diamantscheibe
5 Lagergehäuse	12 Markierung A
6 Schraube	13 Markierung B	19 Auslassöffnung
7 Hebel	14 Markierung C	20 Einlassöffnung
8 Sicherungsmutter	15 Stift

TECHNISCHE DATEN

Modell 9561CH 9562CH 9563C 9564C	9565C
Scheibendurchmesser	115 mm	125 mm	100 mm	115 mm	125 mm
Spindelgewinde	M14	M14	M10	M14	M14
Nenndrehzahl (n) / Leerlaufdrehzahl (n0)	12 000 min-1
Gesamtlänge	289 mm		299 mm
Nettogewicht	2,1 kg	2,3 kg	2,1 kg	2,4 kg	2,3 kg
Sicherheitsklasse	回/II

Modell	9561CVH	9562CVH 9564CV 9565CV
Scheibendurchmesser	115 mm	125 mm	115 mm	125 mm
Spindelgewinde	M14	M14	M14	M14
Nenndrehzahl (n) / Leerlaufdrehzahl (n0)	2 800 – 12 000 min-1
Gesamtlänge	289 mm		299 mm
Nettogewicht	2,2 kg	2,3 kg	2,4 kg	2,4 kg
Sicherheitsklasse	☐/II

GEA010-1

• Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
• Die technischen Daten können von Land zu Land abweichen.
  Gewicht nach EPTA-Verfahren 01/2003

Vorgesehene Verwendung

Die Maschine ist für das Schneiden und Schleifen von Metall- und Steinmaterial ohne Verwendung von Wasser vorgesehen.

ENE048-1

Stromversorgung

Die Maschine darf nur an die auf dem Typenschild angegebene Spannung angeschlossen werden und arbeitet nur mit Einphasen-Wechselspannung. Sie ist doppelt schutzisoliert und kann davon auch an Steckdose ohne Erdanschluss betrieben werden.

Allgemeine Sicherheitswannungen für Elektrowerkzeuge

WARNING Lesen Sie alle Sicherheitswannungen und Anweisungen durch. Eine Missachtung der unten aufgeführten Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

GEB033-5

SCHLEIFER-SICHERHEITSWARNUNGEN

Allgemeine Sicherheitswarnings für Schleif-, Schmirlgel-, Drahtbürsten- oder Trennschleifbetrieb:

1. Dieses Elektrowerkzeug ist für Schleifen, Schmirlgeln, Drahtbürsten oder Trennschleifen vorgesehen. Lesen Sie alle mit thisem Elektrowerkzeug gefelften Sicherheitswarnings, Anweisungen, Abbildungen und technischen Daten durch. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

2. Arbeiten, wie Polieren, sind mit diesen Elektrowerkzeug nicht zu empfehlen. Benutzungsweisen, für die das Elektrowerkzeug nicht ausgelegt ist, konnen Gefahren erzeugen und Verletzungen verursachen.

3. Verwenden Sie kein Zubehör, das nicht speziell vom Werkzeughersteller vorgesehen ist und empfohlen wird. Die bloße Tatsache, dass ein Zubehörteil an Ihrlem Elektrowerkzeug angebracht werden kann, gewährleistet noch keinen sicheren Betrieb.
4. Die Nenndrehzahl des Zubehörteils muss mindestens der am Elektrowerkzeug angegebenen Maximalrehzahl entsprechen. Zubehörteile, die Schneller als ihre Nenndrehzahl rotieren, können bersten und auseinander fliegen.
5. AuBendurchmesser und Dicke des Zubehörteils mussen innerhalb der Kapazitätsgrenzen Ihres Elektrowerkzeugs liegen. Zubehörteile der fal-schen Großkönnen nicht angemessen geschützt oder kontrolliert werden.
6. Die Wellengröbe von Schleifscheiben, Flanschen, Schleiftellern oder anderen Zubehörteilen muss kein auf der Spindelgroße des Elektrowerkzeugs entsprechen. Zubehörteile, deren Spindelbohrung nicht kein auf den Montageflansch des Elektrowerkzeugs passt, laufen unrnd, vibrieren übermöig und können einen Verlust der Kontrolle verursachen.
7. Verwenden Sie keine beschädigten Zubehörteile. Überprüfen Sie die Zubehörteile vor jedem Gebrauch: z. B. Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Brüche oder übermögen Verschleiß, Drahtbürsten auf lose oder rissige Drähte. Falls das Elektrowerkzeug oder das Zubehörteil herunterfällt, überprüfen Sie es auf Beschädigung, oder montieren Sie ein unbeschädigtes Zubehörteil. Achten Sie nach der Überprüfung und Installation eines Zubehörteils daraufuf, dass Sie selbst und Umstehende nicht in der Rotationsebene des Zubehörteils stehen, und setzen Sie das Elektrowerkzeug eine Minute lang mit maximaler Leerlaufdrehzahl laufen. Ein beschädigtes Zubehörteil bricht normalerweise während these Probetaufts auseinander.
8. Tragen Sie Schutzausrüstung. Benutzen Sie je nach der Arbeit einen Geschitsschutz bzw. eine Sicherheits- oder Schutzbrille. Tragen Sie bei Bedarf eine Staubmaske, Ohrenschützer, Handschuhe und eine Arbeitsschürze, die in der Lage ist, keine Schleifpartikel oder Werkstücksplitter abzuwehren. Der Augenschutz muss in der Lage sein, den bei verschiedenen Arbeiten anfallenden Flugstaub abzuwehren. Die Staubmaske oder Atemschutzmaske muss in der Lage sein, durch die Arbeit erzeugte Partikel herauszufiltern. Lang anhaltende Lärmbelastung kann zu Gehörschäden führen.

9. Halten Sie Umstehende in sicherem Abstand vom Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss Schutzausrüstung/TRagen. Bruchstücke des Werkstücks oder eines beschädigten Zubehörteils können weggeschleudert werden und Verletzungen über den unmittelbaren Arbeitsbereich hinaus verursachen.

10. Halten Sie das Elektrowerkzeug nur an den isolierten Grifflächen, wenn Sie Arbeiten ausführten, bei denen die Gefahr besteht, dass verborgene Kabel oder das eigene Kabel kontaktiert werden. Bei Kontakt mit einem Strom führenden Kabel konnen die freiliegenden Metallteile der Elektromaschine bereits Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.

11. Halten Sie das Kabel vom rotierenden Zubehörteil fern. Falls Sie die Kontrolle verlieren, kann das Kabel durchgetrennt oder erfasst werden, so dass Ihr Hand oder Ihr Arm in das rotierende Zubehörteil hineingezogen wird.
12. Legen Sie das Elektrowerkzeug erst ab, nach dem das Zubehörteil zum vollständigen Stillstand gekommen ist. Anderenfalls kann das rotierende Zubehörteil die Oberfläche erfassen und das Elektrowerkzeug aus ihren Handen reißen.
13. Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es an ihrer Seite tragen. Das rotierende Zubehörteil könnte sonst bei versehentlichem Kontakt ihre Kleidung erfassen und auf ihren Körper zu gezogen werden.
14. Reinigen Sie die Ventilationsöffnungen des Elektrowerkzeugs regelmäßig. Der Lüfter des Motors saugt Staub in das Gehäuse an, und starke Ablage-rungen von Metallstaub konnen elektrische Gefahren verursachen.
15. Betreiben Sie das Elektrowerkzeug nicht in der Höhe von brennbaren Materialien. Funken konnten diese Materialien entzüden.
16. Verwenden Sie keine Zubehörteile, die Kühlflüssigkeiten erfordern. Die Verwendung von Wasser oder anderen Kühlflüssigkeiten kann zu einem Stromschlag führen.

Warningen vor Rückschlag und damit zusammenhängenden Gefahren

Ein Rückschlag ist eine plötzliche Reaktion auf Klemmen oder Hängenbleiben der Schleifscheibe, des Schleiftelers, der Drahtbürste oder eines anderen Zubehörteils. Klemmen oder Hängenbleiben verursacht sofortiges Stocken des rotierenden Zubehörteils, was wiederum dazu führt, dass das außer Kontrolle geratene Elektrowerkzeug am Stockpunkt in die entgegengesetzte Drehrichtung des Zubehörns geschleudert wird.

Wenn beispielsweise eine Schleifscheibe vom Werkstück erfasst oder eingeklemmt wird, kann sich die in den Klemmpunkt eindringende Schleifscheibenkante in die Materialoberfläche bohren, so dass sie Herausspringt oder zureckschlagt. Je nach der Drehrichtung der Schleifscheibe am Klemmpunkt kann die Schleifscheibe auf die Bedienungsperson zu oder von ihrweg springen. Schleifscheiben konnen unter solchen Bedingungen auch brechen.

Rückschlag ist das Resultat falscher Handhabung des Elektrowerkzeugs und/oder falscher Arbeitsverfahren oder -bedingungen und kann durch Anwendung der nachstehenden Vorsichtsmaßnahmen vermieden werden.

a) Halten Sie das Elektrowerkzeug mit festem Griff, und positionieren Sie ihren Körper und Arm so, dass Sie die Rückschlagkräfte auffangen können. Benutzen Sie stets den Zusammengriff, wenn vorhanden, um maximale Kontrolle über Rückschlag oder Drehbewegungen während des Anlaufs zu haben. Drehbewegungen oder Rückschlagkräfte können kontrolliert werden, wenn entsprechende Vorkehrungen getroffen werden.
b) Halten Sie ihre Hand niemals in die Nähe des rotierenden Zubehörteils. Bei einem Rückschlag konnte das Zubehörteil ihre Hand verletzen.
c) Stellen Sie sich nicht in den Bereich, in den das Elektrowerkzeug bei Auftreten eines Rückschlags geschleudert wird. Der Rückschlag schleudert die Maschine am Stockpunkt in die entgegengesetzte Drehrichtigung der Schleifscheibe.
d) Lassen Sie beim Bearbeiten von Ecken und scharfen Kanten usw. besondere Vorsicht walten. Vermeiden Sie Anstoßen und Verhaken des Zubehörteils. Ecken, scharfe Kanten oder Anstoßen führen kein zu Hangenbleiben des rotierenden Zubehörteils und verursichen Verlust der Kontrolle oder Rückschlag.
e) Montieren Sie keine Sägeketten, Holzfräsen oder gezahnte Sägeblätter. Solche Zubehörteile verursachen zahlige Rückschläge und Verlust der Kontrolle.

Sicherheitswarnings speziell für Schleif- und Trennschleifbetrieb:

a) Verwenden Sie nur Schleifscheiben, die für Ihr Elektrowerkzeug empfohlen werden, und die für die ausgewählte Schleifscheibe vorgesehene Schutzhaube. Schleifscheiben, die nicht für das Elektrowerkzeug geeignet sind, können nicht angemessen abgeschirmt werden und sind unsicher.
b) Die Schutzhaube muss sicher am Elektrowerkzeug befestigt und für maximale Sicherheit positioniert werden, um den auf die Bedienungsperson gerichteten Schleifscheibenbetrag minimal zu halten. Die Schutzhaube schützt den Bediener vor Schleifscheiben-Bruchstücken, versehentlichem Kontakt mit der Schleifscheibe und Funken, welche die Kleidung in Brand setzen konnten.
c) Schleifscheiben * dürfen nur für empfohlene Anwendungen eingesetzt werden. Zum Beispiel: Nicht mit der Seite einer Trennscheibe schleifen. Trennscheiben sind für Peripherieschleifen vorgesehen. Falls seitliche Kräfte auf diese Scheiben einwirken, können sie zerbrechen.
d) Verwenden Sie stets unbeschädigte Scheibenflansche der korrekten Große und Form für die ausgewählte Schleifscheibe. Korrekte Scheibenflansche stützen die Schleifscheibe und reduzieren somit die Möglichkeit eines Scheibenbruchs. Flansche für Trennscheiben konnen sich von solchen für Schleifscheiben unterscheiden.

e) Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeuge. Schleifscheiben für großere Elektrowerkzeuge eignen sich nicht für die höhere Drehzahl einer kleineren Maschine und können bersten.

Zusätzliche Sicherheitswarningsen speziell für Trennschleifbetrieb:

a) Vermeiden Sie "Verkanten" der Trennscheibe oder die Ausübung übermögen Drucks. Versuchen Sie nicht, übermöig tiefe Schnitte zu machen. Überbeanspruchung der Schleifscheibe erhöht die Belastung und die Empfanglichkeit für Verdrehen oder Klemmen der Schleifscheibe im Schnitt sowie die Möglichkeit von Rückschlag oder Scheibenbruch.
b) Stellen Sie sich nicht so, dass sich Ihr Körper in einer Linie mit der rotierenden Schleifscheibe oder hinter dieser befindet. Wenn sich die Schleifscheibe am Arbeitspunkt von ihrer Körper weg bewegt, kann ein möglicher Rückschlag die rotierende Schleifscheibe und das Elektrowerkzeug direkt auf Sie zu schleudern.
c) Falls die Schleifscheibe klemmt oder der Schnitt aus irgendem Grund unterbrochen wird, schalten Sie das Elektrowerkzeug aus und halten Sie es bewegungslos im Werkstück, bis die Schleifscheibe zum välligen Stillstand kommt. Versuchen Sie auf keinen Fall, die rotierende Trennscheibe aus dem Schnitt zu entfern, weil sonst ein Rückschlag auftreten kann. Nehmen Sie eine Überprüfung vor, und treffen Sie Abhilfemaßnahmen, um die Ursache von Schleifscheiben-Klemmen zu beseitigen.
d) Setzen Sie den Schnittbetrieb nicht mit im Werkstück sitzender Trennscheibe fort. Führen Sie die Trennscheibe vorsichtig in den Schnitt ein, nachdem sie die volle Drehzahl erreicht hat. Wir das Elektrowerkzeug mit im Werkstück sitzender Trennscheibe eingeschaltet, kann die Trennscheibe klemmen, hochsteigen oder zusckschlagen.
e) Stützen Sie Platten oder andere übergroße Werkstücke ab, um die Gefahr von Klemmen oder Rückschlag der Trennscheibe zu minimieren. Groß Werkstücke neigen dazu, unter ihrem Eigengewicht durchzuhängen. Die Stützen müssen beidseitig der Trennscheibe nahe der Schnittlinie und in der Höhe der Werkstückkante unter das Werkstück platziert werden.
f) Lassen Sie besondere Vorsicht walten, wenn Sie einen „Taschenschmitt“ in bestehende Wände oder andere Blindflächen durchführten. Die vorstehende Trennscheibe kann Gasoder Wasserleitungen, Stromkabel oder Objekte durchschneiden, die Rückschlag verursachen können.

Sicherheitswarnings speziell für Schmiggelbetrieb:

a) Verwenden Sie keine übergroßen Schleifpapierscheiben. Befolgen Sie die Herstellerempfahlungen bei der Wahl des Schleifpapiers. Größeres Schleifpapier, das über den Schleifteller hinausragt, stellt eine Gefahr für Schnittwunden dar und kann Hängenbleiben oder Zerreßen der Schleifscheibe oder Rückschlag verursachen.

Sicherheitswarnings speziell für Drahtbürstenbetrieb:

a) Beachen Sie, dass Drahtborsten auch bei normalem Betrieb von der Drahtbürste herausgeschleudert werden. Überbeanspruchen Sie die Drahte nicht durch Ausübung übermögen Drucks auf die Drahtbürste. Die Drahtborsten können ohne weiteres leichte Kleidung und/oder Haut durchdringen.
b) Wenn der Einsatz einer Schutzhaube für Drahtbürsten empfohlen wird, achten Sie daraufuf, dass die Drahtscheibe oder die Bürste nicht mit der Schutzhaube in Berührung kommt. Der Durchmesser der Drahtscheibe oder Bürste kann sich aufgrund der Arbeitslast und der Fliehkräfte vergroßern.

Zusätzliche Sicherheitswarnings:

1. Verwenden Sie nur glasfaserverständte Scheiben als gekröpfte Trennschleifscheiben.
2. Verwenden Sie NIEMALS Stein-Topfschleifscheiben mit dieser Schleifmaschine. Diese Schleifmaschine ist nicht für derartige Schleifscheiben ausgelegt, und der Gebrauch eines solchen Produkts kann zu schweren Personenverletzungen führen.
3. Achten Sie sorgfältig darauf, dass Spindel, Flansch (insbesondere die Ansatzfläche) und Sicherungsmutter nicht beschädigt werden. Eine Beschädigung dieser Teile kann zu einem Scheibenbruch führen.
4. Vergewissern Sie sich vor dem Einsatzen der Maschine, dass die Schleifscheibe nicht das Werkstück berührt.
5. Lassen Sie die Maschine vor der eigenen Bearbeitung eines Werkstücks eine Weile laufen. Achten Sie auf Vibrationen oder Taumelbewegungen, die Anzeichen für schlechte Montage oder eine schlecht ausgewuchtete Schleifsscheibe sein konnen.
6. Verwenden Sie nur die vorgeschriebene Flächeder Schleifscheibe für Schleifarbeiten.
7. Nehmen Sie sich vor Funkenflug in Acht. Halten Sie die Maschine so, dass Sie und andere Personen oder weniger entzündliche Materialien nicht von den Funken getroffen werden.
8. Lassen Sie die Maschine nicht unbeaufsichtigt laufen. Benutzen Sie die Maschine nur mit Handhaltung.
9. Vermeiden Sie eine Berührung des Werkstücks unmittelbar nach der Bearbeitung, weil es dann noch sehr heiß ist und Hautverbrennungen verursichen kann.

10. Vergewissern Sie sich vor der Ausführung von Arbeiten an der Maschine stets, dass die Maschine ausgeschaltet und vom Stromnetz getrennt bzw. der Akku abgenommen ist.

11. Befolgen Sie die Anweisungen des Herstellers für korrekte Montage und Verwendung von Schleifscheiben. Behandeln und lagern Sie Schleifscheiben mit Sorgfalt.

12. Verwenden Sie keine getrennten Reduzierbuch-osen oder Adapter zur Anpassung von Schleifscheiben mit großem Lochdurchmesser.
13. Verwenden Sie nur die für diese Maschine vorgeschreibenben Flansche.
14. Wenn eine Trennscheibe mit Gewindebohrung an der Maschine montiert werden soll, achten Sie darauf, dass ihr Gewinde tief genug für die Spindellänge ist.
15. Vergewissern Sie sich, dass das Werkstück safer abgestützt ist.
16. Beachten Sie, dass sich die Schleifscheibe nach dem Ausschalten der Maschine noch weiter-dreht.
17. Falls der Arbeitsplatz sehr heißt, feucht oder durch leitfähigen Staub stark verschmutzt ist, verwenden Sie einen Kurzschlusssschalter (30 mA) zum Schutz des Bedieners.
18. Verwenden Sie diese Maschine nicht zum Schneiden von asbesthaltigen Materialien.
19. Verwenden Sie kein Wasser oder Schleiföl.
20. Achten Sie beim Arbeiten unter staubigen Bedingungen darauf, dass die Ventilationsöffnungen frei gehalten werden. Sollte die Beseitigung von Staub notwendig sein, trennen Sie das Werkzeug zuerst vom Stromnetz (nichtmetallische Gegenstände verwenden), und vermeiden Sie eine Beschädigung der Innenteile.
21. Verwenden Sie bei Arbeiten mit der Trennscheibe immer eine gesetzlich vorgeschriebene Staubsmammelhaube.
22. Trennscheiben dürfen keinem sichlichen Druck ausgesetzt werden.

BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF.

WARNING:

Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung konnen schwere Verletzungen verursachen.

FUNKTIONSBESCHREIBUNG

VORSICHT:

• Vergewissern Sie sich vor jeder Einstellung oder Funktionsprüfung der Maschine stets, dass sie ausgeschelt und vom Stromnetz getrennt ist.

Spindelarretierung (Abb. 1)

VORSICHT:

• Betätigten Sie die Spindelarretierung niemals bei rotierender Spindel. Die Maschine kann sonst beschädigt werden.

Drücken Sie die Spindelarretierung, um die Spindel zum Montieren oder Demontieren von Zubehor zu blockieren.

Schalterfunktion (Abb. 2)

Für Maschinen mit Einschalsperre

VORSICHT:

• Vergewissern Sie sich vor dem Anschlieben der Maschine stets, dass der Schiebeschalter ordnungsgemäß Funktioniert und beim Drucken der Rückseite in die Stellung "O (AUS)" zurückkehrt.

Zum Einsatzen der Maschine den Schalter auf die Position "I (EIN)" schieren. Für Dauerbetrieb den Schalter durch Drücken seiner Vorderseite einrasten.

Zum Ausschalten der Maschine die Rückseite des Schiebschalters drücken, und dann den Schalter auf die Stellung "O (AUS)" schieren.

Für Maschinen ohne Einschaltspere

VORSICHT:

• Vergewissern Sie sich vor dem Anschlieben der Maschine an das Stromnetz stets, dass der Schiebsschalter ordnungsgemäß Funktioniert und beim Loslassen in die Stellung "O (AUS)" zurückkehrt.

Zum Einsatzen der Maschine den Schalter auf die Position "I (EIN)" schieren.

Zum Ausschalten der Maschine den Schiebeschalter auf die Position "O (AUS)" loslassen.

Drehzahl-Stellrad (Fig. 3)

Fur 9561CVH, 9562CVH, 9564CV, 9565CV

Die Drehzahl kann durch Drehen des Drehzahl-Stellrads auf eine der Stufen von 1 bis 5 verstellt werden.

Durch Drehen des Stellrads in Richtung der Stufe 5 wird die Drehzahl erhöht. Durch Drehen des Stellrads in Richtung der Stufe 1 wird die Drehzahl verringert.

Die ungebahren Drehzahlen für die einzelnen Stellrad-Positionen sind aus der nachstehenden Tabelle ersichtlich.

Position min	-1(Drehzahl)
1	2
2	4
3	6
4	9
5 12 000

VORSICHT:

• Wird die Maschine über langere Zeitspannen im Dauerbetrieb mit niedriger Drehzahl betrieben, wird der Motor überlastet und überhitzt.
• Das Drehzahl-Stellrad lässt sich nur bis 5 und darüber auf 1 drehen. Wirde gesgeweltsam über 5 oder 1 hinaus gedrecht, lässt sich die Drehzahl möglicherweise nicht mehr einstellen.

Die mit Elektronikfunktionen ausgestatteten Maschinen weisen die folgenden Merkmale zur Bedienungserleichterung auf.

Elektronische Konstantdrehzahlregelung

Feine Bearbeitung wird erhögt, weil die Drehzahl selbst unter Belastung konstant gehalten wird.

• Soft-Start-Funktion
  These Funktion gewährleistet ruckfreies Anlaufen durch AnlaufstoBunterrückung.

• Uberlastschalter

Wird die zulässige Belastung der Maschine übersritten, wird sie automatisch abgescheltet, um Motor und Schleifscheibe zu schützen. Verringert sich die Belastung wieder auf ein zulässiges Niveau, wird die Maschine automatisch wieder gestartet.

MONTAGE

VORSICHT:

• Vergewissern Sie sich vor der Ausführung von Arbeiten an der Maschine stets, dass sie ausgeschelt und vom Stromnetz getrennt ist.

Montieren des Seitengriffs (Zusatzgriffs) (Abb. 4)

VORSICHT:

• Vergewissern Sie sich vor dem Betrieb stets, dass der Seitengriff einwandfrei montiert ist.

Schrauben Sie den Seitengriff an der in der Abbildung gezeigten Position fest an die Maschine.

Montieren und Demontieren der Schutzhaube (Für gekröpfte Trennschleifscheibe, Multischeibe / Trennschleifscheibe, Diamantscheibe)

Für Maschine mit Sicherungsschrauben-Schutzhaube (Abb. 5 und 6)

VORSICHT:

Die Schutzhaube muss so an der Maschine angebracht werden, dass ihre geschlossene Seite immer zur Bedienungsperson gerichtet ist.

Montieren Sie die Schutzhaube so, dass der Vorsprung am Schutzhaubenring auf die Nut im Lagernahme ausgerichtet ist. Drehen Sie dann die Schutzhaube um 180 Grad im Uhrzeigersinn bzw. entgegen dem Uhrzeiger-sinn. Ziehen Sie die Schraube fest an.

Zum Demontieren der Schutzhaube ist das Montageverfahrungumekehrt anzuwenden.0 0

Für Maschine mit Klemmhebel-Schutzhaube (Abb. 7 und 8) 0

Ziehe Sie den Hebel nach dem Lösen der Schraube in 0 Pfeilrichtung. Montieren Sie die Schutzhaube so, dass der Vorsprung am Schutzhaubenring auf die Nut im Lagernahme ausgerichtet ist. Drehen Sie dann die Schutzhaube um 180^ . Befestigen Sie die Schutzhaube zum Arbeitsen mit der Schraube, nachdem Sie den Hebel in Pfeilrichtung gezogen. Der Einstellwinkel der Schutzhaube kann mit dem Hebel eingestellt werden.

Zum Demontieren der Schutzhaube ist das Montageverfahren umgekehrt anzuwenden.

Montieren und Demontieren einer gekröpften Trennschleifscheibe/Multischeibe (Zubehör)

Befestigen Sie den Innenflansch an der Spindel. Passen Sie die Trenn-/Schleifscheibe auf den Innenflansch, und schrauben Sie die Sicherungsmutter auf die Spindel. (Abb. 9)

Zum Anziehen der Sicherungsmutter die Spindelarretierung drücken, um die Spindel zu blockieren; dann die Mutter mit dem Sicherungsmutterschlüssel im Uhrzeiger-sinn anziehen.

Zum Demontieren der Schleifscheibe ist das Montageverfahren umgekehrt anzuwenden. (Abb. 10)

Anbringen oder Abnehmen des Staubfängers (Sonderzubehör) (Abb. 11, 12, 13 und 14)

WARNING:

• Vergewissern Sie sich vor der Montage oder Demonage des Staubfängers stets, dass die Maschine ausgeschaltet und vom Stromnetz getrennt ist. Anderenfalls kann es zu einer Beschädigung der Maschine oder Verletzungen kommt.

Es gibt drei verschiedene Staubfänger, die in verschiedenen Positionen verwendet werden.

Bringen Sie den Staubfänger so an, dass die Seite mit der Markierung (A, B oder C) zum Maschinenkopf geschiet ist. Rasten Sie die Stiftes des Staubfängers in den Lüftungsschlitz ein.

Der Staubfänger kann von Hand abgenommen werden.

HINWEISE:

• Reinigen Sie den Staubfänger, wenn er mit Staub oder Fremdkörpern zugesetzt ist. Fortgesetzter Betrieb mit verstopftem Staubfänger führt zu einer Beschädigung der Maschine.

BETRIEB

WARNING:

Die Maschinearf auf keineilen Fall gewaltsam angebruckt werden. Das Eigengewicht der Maschine übt ausreichenden Druck aus. Gewaltanwendung und ubermaBiger Druck konnen zu einem gefährlichen Schleifscheibenbruch führen.
- Wechseln Sie die Schleifscheibe IMMER aus, falls die Maschine während der Schleifarbeit fallen gelassen wurde.
- Eine Schleif- oder Trennscheibe darf NIEMALS gegen das Werkstück geschlagen oder gestoßen werden.

• Achten Sie besonderss beim Bearbeiten von Ecken, scharfen Kanten usw. darauf, dass die Schleifscheibe nicht springt oder hangen bleibt. Dies konnte den Verlust der Kontrolle und Rückschlage verursachen.
• Verwenden Sie die Maschine NIEMALS mit Holz- und anderen Sägeblättern. Solche Sägeblätter verursachen bei Verwendung an einer Schleifmaschine zahliges Rückschlagen und Verlust der Kontrolle, was zu Verletzungen führen kann.

VORSICHT:

• Schalten Sie die Maschine nach der Arbeit stets aus, und warten Sie, bis die Schleifscheibe zum volligen Stillstand gekommen ist, bevor Sie die Maschine ablegen.

Schleif- und Schirgelbetrieb (Abb. 15)

Halten Sie die Maschine IMMER mit einer Hand am Gehäuse und mit der anderen am Seitengriff. Schalten Sie die Maschine ein, und setzen Sie dann die Trennoder Schleitscheibe an das Werkstück an.

Halten Sie die Trenn- oder Schleifscheibe im Allgemeinen in einem Winkel von etwa 15^ zur Werkstückoberfläche.

Bewegen Sie die Schleifmaschine beim Einschleifen einer neuen Schleifscheibe nicht in Richtung B, weil die Schleifscheibe sonst in das Werkstück einschneidet. Sobald die Schleifscheibenkante durch Gebrauch abgerundet ist, kann die Schleifscheibe sowohl in Richtung A als auch in Richtung B bewegt werden.

Betrieb mit Trennschleifscheibe / Diamantscheibe (Sonderzubehör) (Abb. 16)

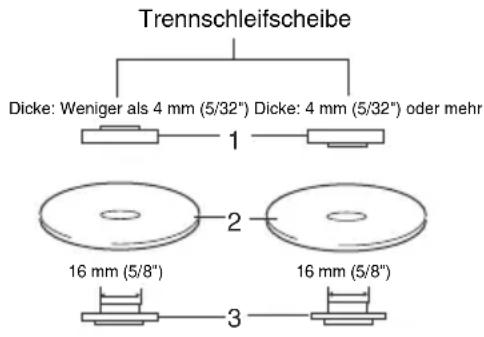

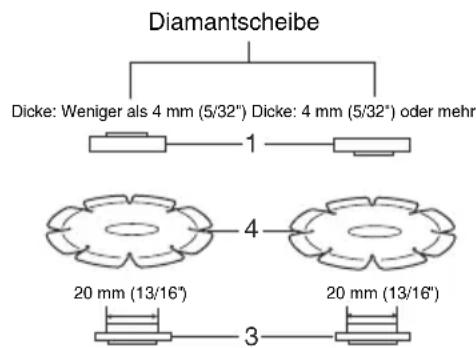

Die Montagerichtung der Sicherungsmutter und des Innenflansches hangt von der Scheibendicke ab.

Siehe die nachstehende Tabelle.

100 mm (4")
1. Sicherungsmutter

3. Innenflansch
4. Diamantscheibe2. Treni

115 mm (4 - 1/2") / 125 mm (5")

Trennschleifscheibe Diamantscheibe

22,23 mm (7/8") 22,23 mm (7/8")
1. Sicherungsmutter

22,23 mm (7/8") 22,23 mm (7/8")
3. Innenflansch 4. Diamantscheibe2. Trenn

WARNING:

Benutzen Sie beim Arbeitsen mit ein Trennschleifscheibe / Diamantscheibe nur die spezielle Schutzhaube, die für den Einsatz mit Trennscheiben ausgelegt ist.
- Benutzen Sie Trennscheiben NIEMALS für Flächenschleifen.
- Vermeiden Sie "Verkanten" der Trennscheibe oder die Ausübung übermögen Drucks. Versuchen Sie nicht, übermöbig tiefe Schnitte zu machen. Überbeanspruchung der Trennscheibe erhöht die Belastung und die Empfänglichkeit für Verdrehen oder Klemmen der Trennscheibe im Schnitt sowie die Möglichkeit von Rückschlag, Scheibenbruch und Überhitzung des Motors.
- Starten Sie den Schnittbetrieb nicht mit im Werkstück sitzender Trennscheibe. Warten Sie, bis die Trennscheibe ihre volle Drehzahl erreicht hat, bevor Sie sie vorsichtig in den Schnitt senken und die Maschine über die Werkstückoberfläche vorschiben. Wir das Elektrowerkzeug mit im Werkstück sitzender Trennscheibe eingeschaltet, kann die Trennscheibe klemmen, hochsteigen oder zurückschlagen.
- Andern Sie während der Schneidarbeiten niemals den Winkel der Trennscheibe. Die Ausübung von Seitendruck auf die Trennscheibe (wie beim Schleifen) verursacht Reifen und Brechen der Trennscheibe, was schwere Verletzungen zur Folge haben kann.
- Eine Diamantscheibe muss senkrecht zum Werkstückmaterial angesetzt werden.

WARTUNG

VORSICHT:

• Denken Sie vor der Durchführung von Überprüfungen oder Wartungsarbeiten stets davon, die Maschine auszuschalten und vom Stromnetz zu trennen.
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdünner, Alkohol oder dergleichen. Solche Mittel konnen Verfärbung, Verformung oder Rissbildung verursachen.

Halten Sie die Maschine und ihre Ventilationsöffnungen stets sauber. Reinigen Sie die Ventilationsöffnungen der Maschine regelmäßig oder im Anfangsstadium einer Verstopfung. (Abb. 17)

Um die SICHERHEIT und ZUVERLÄSSIGKEIT these r Produktus aufrechtzuerhalten, sollenn Reparaturen, Überprüfung und Austausch der Kohlebürsten und andere Wartungs- oder Einstellarheiten nur von Makita-Kundenstzentren unter ausschließlich Verwendung von Makita-Originalersatzteilen ausgeführrt werden.

SONDERZUBEHÖR

VORSICHT:

Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit der in dieser Anleitung beschrieben Makita-Maschine empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sichitte an ihre Makita-Kundendienstelle.

Schutzhaube (Scheibenabdeckung) für gekröpfte Trennschleifscheibe / Multischeibe
- Schutzhaube (Scheibenabdeckung) für Trennschleif-scheibe / Diamantscheibe
Gekropfte Trennschleifscheiben
Trennschleifscheiben
- Multischeiben
Diamantscheiben
- Topdrahtbürsten
- Kegeldrahtbürste 85
Schleifscheiben
Innenflansch
- Sicherungsmutter für gekröpfte Trennschleifscheibe / Trennschleifscheibe / Multischeibe / Diamantscheibe
- Sicherungsmutter für Schleifscheibe
- Sicherungsmutterschlüssel
- Seitengriff
Gummiteller
Staubfänger

HINWEISE:

• Manche Teile in der listenede konnen als Standardzubehor im Werkzeugsatz enthalten sein. Sie konnen von Land zu Land unterscheidlich sein.

Gerausch

Typischer A-bewerteter Gerauschpegel ermittelt gemäß EN60745:

Modell 9561CH, 9561CVH, 9562CH, 9562CVH, 9564C, 9564CV

Schalldruckpegel (L_DA) : 83 dB (A)

Schalleistungspegel (LwA): 94 dB (A)

Ungewissheit (K): 3 dB (A)

Modell 9565C, 9565CV

Schalldruckpegel (L_DA) : 82 dB (A)

Schalleistungspegel (LwA): 93 dB (A)

Ungewissheit (K): 3 dB (A)

Gehorschutzragen

ENG900-1

Vibration

Vibrationsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN60745:

Modell 9561CH, 9561CVH

Arbeitsmodus: Oberflächenschleifen mit normalem Seitengriff

Vibrationsemission (a_h,a_G):8,5m / s^2

Ungewissheit (K): 1,5 m/s²

Modell 9562CH, 9562CVH

Arbeitsmodus: Oberflächenschleifen mit normalem Teilengriff

Vibrationsemission (ah, AG): 8,5 m/s2

Ungewissheit (K): 1,5 m/s²

Arbeitsmodus: Oberflächenschleifen mit vibrationsfestem Seitengriff

Vibrationsemission (a_h,a_G):7,5m / s^2

Ungewissheit (K): 1,5 m/s²

Modell 9564C, 9564CV

Arbeitsmodus: Oberflächenschleifen mit normalem Seitengriff

Vibrationsemission (a_h,AG) .. 8,0m / s^2

Ungewissheit (K): 1,5 m/s²

Arbeitsmodus: Oberflächenschleifen mit vibrationsfestem Seitengriff

Vibrationsemission (ah,aG) : 8,0 m/s2

Ungewissheit (K): 1,5 m/s²

Modell 9565C, 9565CV

Arbeitsmodus: Oberflächenschleifen mit normalem Seitengriff

Vibrationsemission (a_h,AG) : 8,0 m/s2

Ungewissheit (K): 1,5 m/s²

Arbeitsmodus: Oberflächenschleifen mit vibrationsfestem Seitengriff

Vibrationsemission (a_h,AG) .. 7,5m / s^2

Ungewissheit (K): 1,5 m/s²

• Der angegebene Vibrationsemissionswert wurde im Einklang mit der Standardprüfmethode gemessen und kann für den Vergleich zwischen Maschinen herangezogen werden.
• Der angegebene Vibrationsemissionswert kann auch für eine Vorbewertung des Gefährungsgrads verwendet werden.
• Der angegebene Vibrationsemissionswert wird für Hauptanwendungen des Elektrowerkzeugs verwendet. Wir das Elektrowerkzeug jedoch für andere Anwendungen verwendet, kann der Vibrationsemissionswert abweichen.

WARNING:

• Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise der Maschine vom angegebenen Emissionswert abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten der Maschine zusätzlich zur Betriebszeit).

ENH101-15

Nur für europäische Länder

EG-Übereinstimmungserklarung

Wir, die Firma Makita als verantwortlicher Hersteller, erklaren, dass die folgende(n) Makita-Maschine(n):

Bezeichnung der Maschine: Winkelschleifer

Modell-Nr./ Typ: 9561CH, 9561CVH, 9562CH, 9562CVH,

9564C, 9564CV, 9565C, 9565CV

der Serienproduktion entstammen und

den folgenden europäischen Richtlinien entsprechen:

2006/42/EG

und gemäß den folgenden Standards oder standardisierten Dokumenten hergestellt werden:

EN60745

Die technische Dokumentation befindet sich im Bestand unserer autorisierten Vertretung in Europa,atham:

Makita International Europe Ltd.

Afbryderfung (Fig. 2)

For maskiner med laseafbryder

FORSIGTIG:

opfylder betingelserne i de folgende EU-direktiver: 2006/42/EC

NEPIRPAΦH ΛEITOYPTIα

PPOEOXH:
