GEBRUIKSAANWIJZING PHS 160 E5 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

CZ

RUČNÍ BRUSKA

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

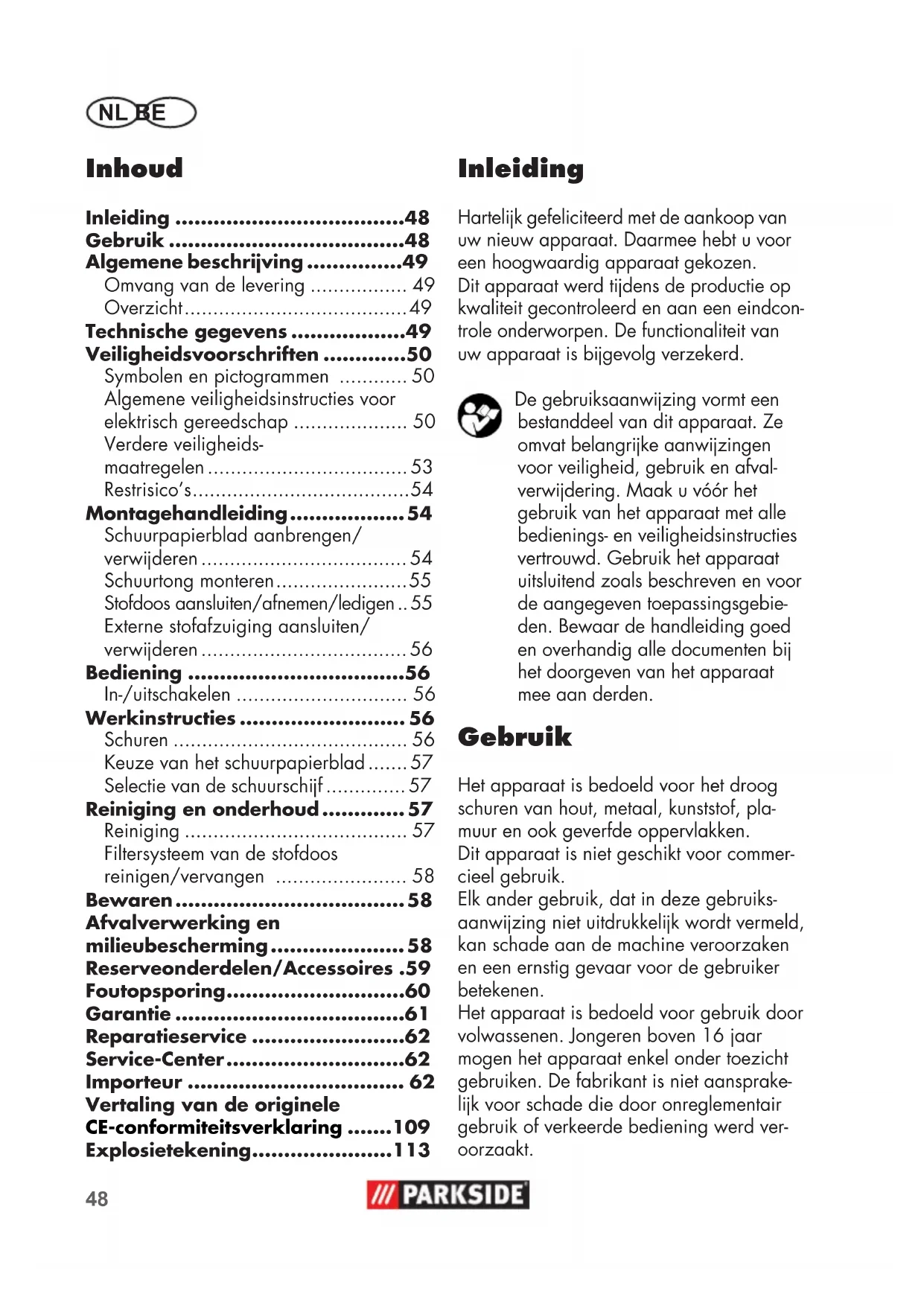

NL / BE Vertaling van de originele gebruiksaanwijzing Pagina

Algemene beschrijving ......49

Omvang van de levering 49

Overzicht....49

Technische gegevens ....49

Veiligheidsvoorschriften ....50

Symbolen en pictogrammen ..... 50

Algemene veiligheidsinstructies voor elektrisch gereedschap 50

Verdere veiligheids- maatregelen .... 53

Restrisico's....54

Montagehandleiding....54

Schuurpapierblad aanbrengen/ verwijderen 54

Schuurtong monteren....55

Stofdoos aansluiten/afnemen/ledigen .. 55

Externe stofafzuiging aansluiten/ verwijderen 56

Bediening ....56

In-/uitschakelen 56

Werkinstructies 56

Schuren 56

Keuze van het schuurpapierblad ..... 57

Selectie van de schuurschijf 57

Reiniging en onderhoud......57

Reiniging 57

Filtersysteem van de stofdoos reinigen/vervangen 58

Bewaren 58

Afvalverwerking en

milieubescherming 58

Reserveonderdelen/Accessoires .59

Foutopsporing......60

Garantie 61

Reparatieservice ......62

Vertaling van de originele

CE-conformiteitsverklaring .....109

Explosietekening......113

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig apparaat gekozen.

Dit apparaat werd tijdens de productie op kwaliteit gecontroleerd en aan een eindcontrole onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd.

De gebruiksaanwijzing vormt een bestanddeel van dit apparaat. Ze omvat belangrijke aanwijzingen voor veiligheid, gebruik en afvalverwijdering. Maak u vóór het gebruik van het apparaat met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het apparaat uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het apparaat mee aan derden.

Gebruik

Het apparaat is bedoeld voor het droog schuren van hout, metaal, kunststof, plamuur en ook geverfde oppervlakken.

Dit apparaat is niet geschikt voor commercieel gebruik.

Elk ander gebruik, dat in deze gebruiks- aanwijzing niet uitdrukkelijk wordt vermeld, kan schade aan de machine veroorzaken en een ernstig gevaar voor de gebruiker betekenen.

Het apparaat is bedoeld voor gebruik door volwassenen. Jongeren boven 16 jaar mogen het apparaat enkel onder toezicht gebruiken. De fabrikant is niet aansprakelijk voor schade die door onreglementair gebruik of verkeerde bediening werd veroorzaakt.

Algemene beschrijving

De afbeeldingen vindt u op de voorste uitklapbare bladzijde.

Omvang van de levering

Pak het apparaat uit en controleer, of de inhoud volledig is. Org voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmateriaal.

• Apparaat
• Stofbox
• Adapter voor de externe stofafzuiging
  • 3 schuurbladen (tweedelig) (Korrelgrootte P 80 / P 120 / P 180)
• Schuurtong
  • 3 schuurpapierbladen voor schuurtong (Korrelgrootte P 80 / P 120 / P 180)
• Gebruiksaanwijzing

Overzicht

1 Aan/uit schakelaar

2 Handsteun

3 Fixeerhendel

4 Ontgrendeltoets stofdoos

5 Elektrisch snoer

6 Stofdoosdeksel

7 Lip voor het openen van de stofdoos

8 Stofdoos

9 Aansluiting voor de stofafzuiging

10 Schuurplaat

11 Adapter voor de externe stofafzuiging

12 3 schuurbladen (tweedelig)

13 Schuurtong

14 3 Schuurpapierbladen voor schu- urtong

15 Afzuigopeningen schuurplaat

16 Spanhendel voor schuurschijfont-grendeling

17 Montageframe voor filtersysteem 18 Stofdoos filtersysteem

Technische gegevens

Handschuurmachine......PHS 160 E5

Netspanning (U) .... 230 V\~, 50 Hz Prestatievermogen (P).... 160 W Toeren bij niet-belasting ( n_0 ) .... 13000 min ^-1 Trillingsgetal (n).... 26000 min ^-1 Gewicht (zonder accessoires) ... ca. 1,1 kg Beschermniveau .... □ II Beschermingsklasse.... IPXO Geluidsdrukniveau ( L_pA ) ..76 dB(A); K_pA = 3 dB Geluidssterkte ( L_WA ) ....87 dB(A); K_WA = 3 dB Vibratie ( q_n ) .... 9 m/s ^2 ; K= 1,5 m/s ^2

De aangegeven trillingemissiewaarde werd volgens een genormaliseerd testmethode gemeten en kan ter vergelijking van een stuk elektrisch gereedschap met een ander gebruikt worden.

De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden.

Waarschuwing: Afhankelijk van de manier, waarop het elektrische gereedschap gebruikt wordt, kan de trilingemissiewaarde tijdens het effectieve gebruik van het elektrische gereedschap van de aangegeven waarde verschillen.

Probeer de belasting door trillingen zo gering mogelijk te houden. Voorbeeldmaatregelen voor de reductie van trillingsbelasting zijn het dragen van handschoenen bij het gebruik van het gereedschap en de beperking van de werktijd. Daarbij

NL BE

moeten alle delen van de bedrijfs- cyclus in acht worden genomen (bij voorbeeld tijden, waarop het elek- trische werktuig is uitgeschakeld en tijden waarin het weliswaar is in- geschakeld, maar zonder belasting draait).

Veiligheidsvoorschriften

Deze paragraaf behandelt de fundamentele veiligheidsvoorschriften bij het werk met het apparaat.

Symbolen en pictogrammen

Symbolen in de gebruiksaanwijzing

Gevaarsymbool met informatie over de preventie van personen- of zaakschade.

Gebodsteken met informatie over de preventie van schade.

Sluit het apparaat op de netspanning aan.

Trek de netstekker uit.

Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken.

Symbolen op het apparaat

Let op!

Verwondingsgevaar door roterend werktuig! Houd de handen uit de buurt van het apparaat.

Gebruiksaanwijzing raadplegen.

Draag een oog en een gehoorbescherming.

Draag een ademhalingsbescherming.

Draag tegen snijdwonden beschermende handschoenen.

Beschermniveau II (Dubbele isolatie)

Machines horen niet bij huishoudelijk afval thuis.

Algemene veiligheidsinstructies voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen. Verzuim bij de naleving van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzing voor de toekomst.

Het in de veiligheidsinstructies gebruikte begrip „Elektrisch gereedschap“ heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterijvoeding (zonder netsnoer).

1) VEILIGHEID OP DE WERKPLAATS

- Houd uw werkruimte netjes en goed verlicht. Wanorde of onverlichte werkomgevingen kunnen tot ongevallen leiden.

• Werk met het elektrische gereedschap niet in een explosieve omgeving, waarin er zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap produceert vonken, die het stof of de dampen kunnen doen ontsteken.
• Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap op een veilige afstand. In geval van afleiding kunt u de controle over het apparaat verliezen.

- De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met ge-aard elektrisch gereedschap.

Ongewijzigde stekkers en passende stopcontacten doen het risico voor een elektrische schok afnemen.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals van buizen, verwarmingsinstallaties, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.
• Houd elektrisch gereedschap op een veilige afstand tot regen of nattigheid. Het binnendringen van water in elektrisch gereedschap doet het risico voor een elektrische schok toenemen.
• Gebruik het snoer niet voor een ander doeleinde om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer op een veilige afstand

tot hitte, olie, scherpe kanten of bewegende apparaatonderde- len. Beschadigde of verstrikt geraakte snoeren doen het risico voor een elektri- sche schok toenemen.

• Als u met elektrisch gereedschap in de open lucht werkt, maakt u enkel gebruik van verlengsnoeren, die ook voor buiten geschikt zijn. Het gebruik van een voor buiten geschikt verlengsnoer doet het risico voor een elektrische schok afnemen.
• Als de werking van het elektrische gereedschap in een vochtige omgeving niet te vermijden is, maakt u gebruik van een aardlekschakelaar met een uitschakelstroom van 30 mA of minder. Het gebruik van een aardlekschakelaar doet het risico voor een elektrische schok afnemen.

3) VEILIGHEID VAN PERSONEN

• Wees aandachtig, let erop wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

• Draag persoonlijke beschermingsuitrusting en altijd een beschermbril. Het dragen van een persoonlijke beschermingsuitrusting, zoals stofmasker, slipvrije veiligheidsschoenen, beschermende helm of gehoorbescherming, al naargelang de aard en de toepassing van het elektrische gereedschap, doet het risico voor verwondingen afnemen.

• Vermijd een onopzettelijke ingebruikname. Vergewis u dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening en/of de accu aansluit, het opneemt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of het apparaat ingeschakeld p de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

• Verwijder instelgereedschap of schroefsleutel voordat u het elektrische gereedschap inschakelt. Gereedschap of een sleutel, die zich in een draaiend apparaatonderdeel bevindt, kan tot verwondingen leiden.
• Vermijd een abnormale li- chaamshouding. Zorg voor een veilige stand en houd te allen tijde uw evenwicht. Daardoor kunt u het elektrische gereedschap in onver- wachte situaties beter controleren.
• Draag geschikte kledij. Draag geen ruimzittende kleding of sieraden. Houd haar, kledij en handschoenen op een veilige afstand tot bewegende onderdelen. Loszittende kledij, sieraden of lang haar kan/kunnen door bewegende onderdelen vastgegrepen worden.
• Als er stofafzuig- en -opvanginrichtingen gemonteerd kunnen worden, vergewist u zich dat deze aangesloten zijn en correct gebruikt worden. Gebruik van een stofafzuiginrichting kan gevaren door stof doen afnemen.

4) GEBRUIK EN BEHANDELING VAN HET ELEKTRISCHE GEREEDSCHAP

• Overbelast het apparaat niet. Gebruik voor uw werk het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger in het aangegeven vermogensgebied.
• Gebruik geen elektrisch gereedschap, waarvan de schakelaar defect is. Elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.
• Trek de stekker uit het stopcontact en/of verwijder de accu voordat u apparaatinstellingen doorvoert. Toebehoren wisselen of het apparaat wegleggen. Deze voorzorgsmaatregel voorkomt een onopzettelijke start van het elektrische gereedschap.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen het apparaat niet gebruiken, die daarmee niet vertrouwd zijn of deze aanwijzingen niet gelezen hebben. Elektrisch gereedschap is gevaarlijk als het door onervaren personen gebruikt wordt.
• Verzorg elektrisch gereedschap met zorg. Controleer, of beweegbare onderdelen foutloos functioneren en niet klemmen, of er onderdelen gebroken of zodanig beschadigd zijn, dat de werking van het elektrische gereedschap in negatieve zin beïnvloed wordt.

Laat beschadigde onderdelen vóór het gebruik van het apparaat repareren. Tal van ongevallen hebben hun oorzaak in slecht onderhouden elektrisch gereedschap.

- Houd snijd-/snoeigereedschap scherp en netjes. Zorgvuldig onderhouden snijd-/snoeigereedschap met scherpe snijdkanten geraken minder gekneld en is gemakkelijker te bedienen.

- Gebruik elektrisch gereedschap, toebehoren, gebruiksgereedschap enz. in overeenstemming met deze aanwijzingen. Houd daarbij rekening met de arbeidsomstandigheden en de uit te voeren activiteit. Het gebruik van elektrisch gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

- Houd het apparaat vast aan de geïsoleerde grijpvlakken als u werkzaamheden uitvoert waarbij het gebruikte werktuig verborgen elektrische leidingen of het eigen elektrische snoer kan raken. Het contact met een leiding die onder spanning staat, kan ook metalen onderdelen van het apparaat onder spanning zetten en leiden tot elektrocutie.

5) SERVICE

a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd, vakkundig geschoold personeel en enkel met originele reserveonderdelen repareren. Daardoor wordt verzekerd dat de veiligheid van het elektrische gereedschap in stand gehouden wordt.

Verdere veiligheids- maatregelen

Waarschuwing! Bij het schuren kan stof ontstaan dat gevaarlijk is voor de gezondheid (bijv. van materialen

zoals loodhoudende verven, materiaal dat asbest bevat, metalen of enkele houtsoorten), die voor de gebruiker of personen die zich in de buurt bevinden een risico kunnen opleveren. Zorg voor een goede ventilatie van de werkplek. Draag steeds een veiligheidsbril, beschermende handschoenen en een stofmasker. Sluit een stofafzuig- voorziening aan.

- Zet het werkstuk veilig vast. Het is veiliger om het werkstuk met spaninrichtingen of een bankschroef vast te zetten, dan het met de hand vast te houden.

- Gebruik het elektrisch gereedschap alleen voor het droog schuren. Schaaf geen vochtige materialen. Het indringen van water in een elektrisch apparaat verhoogt het risico op een elektrische schok.

- Vermijd een oververhitting van het materiaal dat je wilt schuren en de schuurmachine. Er bestaat brandgevaar.

- Het werkstuk wordt heet bij het schuren. De bewerkte plaats niet aanraken, laat het afkoelen. Er bestaat gevaar voor brandwonden. Gebruik geen koelmiddel of iets dergelijks.

- Maak steeds het stofreservoir leeg tijdens een werkpauze. Schuurstof in de stof zak, microfilter, papieren zak (of in de filterzak of filter van de stofzuiger) kan automatisch in brand vliegen in ongunstige omstandigheden, zoals een vonkenregen bij het schuren van metalen. Een bijzonder risico bestaat wanneer het schuurstof vermengd is met lak-, polyurethaanresten of andere

NL BE

chemische stoffen en het materiaal dat u hebt geschuurd na langdurig werken heet is geworden. Raadpleeg de gebruikershandleiding van uw stofzuiger om te zien of deze voor het opzuigen van schuurspaanders geschikt is.

• Sluit het apparaat aan op een stopcontact met een aardlekschakelaar (Fischakelaar) met een gemeten lekstroom van niet meer dan 30 mA.
• Als het netsnoer van dit apparaat beschadigd wordt, moet het vervangen worden door een speciaal netsnoer, dat via de fabrikant of via zijn klantenserviceafdeling verkrijgbaar is.

Restrisico's

Ook als u dit elektrische gereedschap zoals voorgeschreven bedient, blijven er altijd restrisico's bestaan. Volgende gevaren kunnen zich in verband met de constructiewijze en uitvoering van dit elektrische gereedschap voordoen:

a) Schade aan de longen, indien geen geschikt stofmasker wordt gedragen;
b) Snijdwonden
c) Gehoorschade indien er geen geschikte gehoorbescherming gedragen wordt.
d) Schade aan de ogen als geen geschikte oogbescherming wordt gedragen.
e) Schade aan de gezondheid, die van hand-/armtrillingen het gevolg zijn indien het apparaat gedurende een langere periode gebruikt wordt of niet zoals reglementair voorgeschreven beheerd en onderhouden wordt.

Waarschuwing! Dit elektrische gereedschap produceert tijdens de werking een elektromagnetisch veld. Dit veld kan in bepaalde omstandigheden actieve of passieve medische implantaten in negatieve zin beïnvloeden. Om het gevaar voor ernstige of dodelijke verwondingen te verminderen, adviseren wij personen met medische implantaten, hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine bediend wordt.

Montagehandleiding

Voordat er werkzaamheden aan het apparaat worden verricht de stekker uit het stopcontact trekken. Gevaar voor elektrische schokken!

Schuurpapierblad aanbrengen/verwijderen

Maak de schuurschijf schoon, alvo- rens een schuurblad te plaatsen.

Gebruik enkel schuurbladen die qua grootte passen. Schuurbladen die uitsteken op de schuurschijf, kunnen verwondingen veroorzaken en ook leiden tot het blokkeren, scheuren van de schuurbladen of tot een terugslag.

De deltaschuurplaat (10) is uitgerust met een klittenband zodat het schuurpapierblad (12) snel kan worden aangebracht. De schuurpapierbladen (12) bestaan uit 2 delen en kunnen afhankelijk van de slijtagetoestand afzonderlijk vervangen worden. Gebruik, om een optimaal schuurresultaat te verkrijgen, slechts schuurpapierbladen met gelijke granulatie.

Schuurpapierblad aanbrengen:

1. Druk beide delen van het schuurpapierblad (12) gelijkmatig op de schuurschijf (10). Let erop dat de schuurpapierbladen nauwaansluitend erop liggen en de gaten samenvallen met de afzuigopeningen (15) van de schuurschijf (10).

Schuurpapierblad verwijderen:

1. Trek het schuurpapierblad (12) van de schuurschijf (10).

Schuur enkel als de beide schuurpapierbladen gemonteerd zijn.

Schuurtong monteren

U kunt de voorgemonteerde schuurschijf (10) vervangen door de schuurtong (13) die zich bevindt in de inhoud van de levering.

Schuurschijf demonteren:

1. Open de spanhendel (16) en draai hem tot aan de aanslag in de richting van het schuurpapierblad.

2. Verwijder de schuurschijf (10).

Schuurtong aanbrengen:

1. Leid de schuurtong (13) van boven tegen het achterste deel van de schuurschijf (10) en druk haar vast aan.
2. Draai ter vergrendeling de spanhendel (16) terug in de uitgangspositie.

Schuurpapierblad voor schuur- tong opbrengen:

1. Druk het schuurpapierblad voor de schuurtong (14) gelijkmatig op de schuurtong (13).

2. Plaats op het achterste deel van de schuurschijf (10) een schuurpapierblad. Zo vermijdt u vervuiling van het klitweefsel.

Stofdoos aansluiten/afnemen/ledigen

Stofdoos aansluiten:

1. Overtuig u vóór aansluiting dat de stofdoos (8) goed gesloten is.

2. Druk op de ontgrendelingstoets (4) aan de stofdoos (8) Schuif de stofdoos (8) tot aan de aanslag aan op de aansluiting voor de stofafzuiging (9). De beide nokken (9a) aan de aansluiting voor de stofafzuiging (9) passen in de beide moeren (8a) aan de stofdoos (8).

3. Laat de ontgrendelingtoets (4) los. Hij klikt in boven de bevestiging van de stofdoos (8).

Stofdoos afnemen:

1. Druk op de ontgrendelknop (4) en trek de stofdoos (8) af.

Stofdoos ledigen:

1. Trek aan de lip (7) en neem het stofdoosdeksel (6) af.

2. Voor het ledigen klopt u de stof- doos (8) uit.

3. Sluit de stofdoos (8) weer.

Leeg de stofdoos in rechte stand om een zo goed mogelijke afzuigpres- tatie te waarborgen.

Externe stofafzuiging aansluiten/verwijderen

Externe stofafzuiging aansluiten:

1. Schuif de adapter voor de externe stofafzuiging (11) tot aan de aanslag in de aansluiting voor de stofafzuiging (9).

2. Sluit de zuigslang van een stofzuiger (niet in het leveringspakket inbegrepen) aan op de adapter voor de externe stofafzuiging (11).

Externe stofafzuiging afnemen:

1. Trek de zuigslang van de adapter voor de externe stofafzuiging (11).

2. Trek de adapter voor externe stofafzuiging (11) af.

U kunt de zuigslang van een stofzuiger evt. rechtstreeks en zonder adapter op het apparaat aansluiten.

Bediening

Let erop dat de spanning van de netaansluiting met het typeaanduidingplaatje op het apparaat overeenstemt.

Sluit het apparaat op de netspanning aan.

In-/uitschakelen

1. Om het apparaat in te schakelen, kantelt u de aan/uit schakelaar (1) in de positie „I“, het apparaat begint te draaien.

2. Om het apparaat uit te schakelen, kantelt u de aan/uit schakelaar (1) in de positie „0“, het apparaat wordt uitgeschakeld.

Werkinstructies

Draag bij de werkzaamheden met het apparaat geschikte kleding en beschermende uitrusting.

Verzeker u er voor elk gebruik van dat het apparaat in orde is en correct functioneert.

Persoonlijke beschermings- uitrusting en een functioneel apparaat verlagen het risico op letsel en ongelukken.

Gebruik het apparaat niet zonder stofdoos of externe stofafzuiging. Het gebruik van een stofafzuiging kan risico's door stof beperken.

Bij gebruik van schuurpapierbladen zonder ponsen is een stofafzuiging niet mogelijk. Zorg voor een goede ventilatie van de werkplek.

Trek vóór iedere instelling, instand-houding of reparatie de netstekker uit. Gevaar door elektrische schok.

Schuren

• Voer het apparaat ingeschakeld tegen het werkstuk aan.
• Hef de schuurschijf na de bewerking op, vóór u het apparaat uitschakelt.
• Leid het netsnoer steeds naar achteren weg van het apparaat.

• Maak de schuurpapierplaat schoon, alvorens het schuurblad te plaatsen.

• Werk uitsluitend met perfecte schuurpapierbladen zodat goede schuurresultaten worden verkregen.

• Werk met geringe en gelijkmatige persdruk en gelijkmatige verplaatsingssnelheid. Zo spaart u het apparaat en het schuurpapierblad.
• Schuur de hoeken en kanten met de scherpe of zijdelingse kant van het schuurpapierblad.

Is de voorste punt van het driehoekige schuurpapierblad versleten, dan kan het schuurpapierblad afgenomen worden en er gedraaid weer opgezet worden.

• Schuur geen verschillende materialen (bijv. metaal en daarna hout) met hetzelfde schuurpapierblad.
• Leeg de stofdoos of stofzuiger in rechte stand om een zo goed mogelijke afzuigprestatie te waarborgen.

Keuze van het schuurpapierblad

Korrel-grootte	Toepassing
P 60	voor het vooraf schuren van ruwe houten oppervlakken
P 80
P 120	voor het vlakslijpen
P 180
P 240	voor het fijn schuren van oppervlakken die van een grond-verf voorzien of gelakt zijn

Selectie van de schuurschijf

Voorgemonteerde schuurschijf:

- Voor het schuren van grote vlakken en de bewerking van hoeken, kanten en rondingen aan de buitenkant.

Schuurtong:

- Voor het bewerken van smalle spleten en enge tussenruimtes.

Reiniging en onderhoud

Trek vóór iedere instelling, instandhouding of reparatie de netstekker uit.

Laat onderhoudswerkzaamheden die niet in deze handleiding worden beschreven uitvoeren door ons servicecenter. Gebruik enkel originele onderdelen.

Voer de volgende onderhouds- en reini- gingswerken regelmatig uit. Dan bent u ze- ker van een lang en betrouwbaar gebruik.

Reiniging

Het water mag noch met wa- ter afgespoten, noch in water gelegd worden. Het gevaar voor een elektrische schok bestaat!

• Houd ventilatiesleuven, motorhuis en handgrepen van het apparaat netjes. Gebruik daarvoor een vochtig doekje of een borstel.
  Gebruik geen reinigings- c.q. oplosmiddelen. U zou het apparaat daarmee onherstelbaar kunnen beschadigen.
• Reinig het schuurblad met een stofzui- ger of klop het uit.

Filtersysteem van de stofdoos reinigen/vervangen

Controleer het filtersysteem één tot tweemaal per jaar op vervuiling.

Filtersysteem verwijderen:

1. Druk op de ontgrendelknop (4) en trek de stofdoos (8) af (zie "Stofdoos aansluiten/afnemen/ledigen").

2. Trek aan de lip (7) en neem het stofdoosdeksel (6) af.

3. Trek aan het montageframe (17) aan het stofdoosdeksel (6) af en neem het filtersysteem (18) uit.
4. Was het filtersysteem (18) met lauwwarm water en zeep en laat het drogen.

Vervang een sterk vervuild of be- schadigd filtersysteem door een nieuw exemplaar (zie "Onderde- len/accessoires").

Filtersysteem inbrengen:

1. Plaats het filtersysteem (18) aan het montageframe (17) in het stofdoosdeksel (6).
2. Sluit de stofdoos (8).

Bewaren

• Bewaar het apparaat in de bijgeleverde mesbescherming droog en buiten het bereik van kinderen.
• Leeg de stofdoos vóór het opbergen van het apparaat (zie "Stofdoos aanlsuiten/afnemen/legen").

Afvalverwerking en milieubescherming

Breng het apparaat, de toebehoren en de verpakking naar een geschikt recyclage-punt.

Machines horen niet bij huishoudelijk afval thuis.

• Geef het apparaat in een recyclagepark af. De gebruikte onderdelen van kunststof en metaal kunnen per categorie gescheiden worden en zodoende gerecycleerd worden. Raadpleeg hiervoor ons servicecenter.
• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.

Reserveonderdelen/Accessoires

Reserveonderdelen en accessoires verkrijgt u op www.grizzly-service.eu

Indien u geen Internet hebt, neem dan telefonisch contact op met het Service-Center (zie „Service-Center“ pagina 62). Hou de onderstaande bestelnummers klaar."

Pos. Benaming

Gebruiks- aanwijzing

A	10	Schuurplaat, voorgemonteerd 91104224
A	13	Schuurtong, voorgemonteerd 91104225
A	11	Adapter voor de externe stofafzuiging 91104222
A	8	Stofbox 91104221
G	18	Filter voor stofbox 91104223
A	12	6 Schuurbladen voor hout (P 40*), voor schuurplaat	30211092
		6 Schuurbladen voor hout (P 80*), voor schuurplaat	30211093
		6 Schuurbladen voor hout (P 120*), voor schuurplaat	30211094
		10 Schuurbladen voor hout (P 120*), voor schuurplaat	30211090
		6 Schuurbladen voor hout (P 180*), voor schuurplaat	30211095
		6 Schuurbladen voor hout (P 240*), voor schuurplaat	30211096
		Set, 5 Schuurbladen voor hout, voor schuurplaat 2 × P 60^*, 2 × P 120^*, 1 × P 240^*	30211088
		Set, 30 Schuurbladen voor hout, voor schuurplaat(12x P 60*, 12x P 120*, 6x P 240*)	30211089
		Set, 18 Schuurbladen voor hout, voor schuurplaat(6x P 60*, 6x P 120*, 6x P 240*)	30211091
		Set, 30 Schuurbladen voor schuurplaat24x voor hout: 6x P 60*, 6x P 120*,6x P 180*, 6x P 240*3x voor steen: 1x P 80*, 1x 180*, 1x P 400*3x voor verf: 1x P 60*, 1x P 120*, 1x P 240*)	30211097
A	14	6 schuurpapierbladen voor schuurtong (P 80*)	30211085
		6 schuurpapierbladen voor schuurtong (P 120*)	30211086
		6 schuurpapierbladen voor schuurtong (P 180*)	30211087

*P = Korrelgrootte

Foutopsporing

Probleem Mogelijke	oorzaak Foutherstel
Apparaat start niet	Spanning ontbreekt Huiszekering wordt aange-sproken	Stopcontact, elektrische leiding, stekker controleren, eventueel repa-ratie door elektricien, huiszekering nagaan.
	Aan-/uitschakelaar (A 1) defect	Reparatie door klantenservice
	Motor defect
Apparaat werkt met onderbrekingen	Intern loszittend contact	Reparatie door klantenservice
	Aan-/uitschakelaar (A 1) defect
Motor wordt trager en blijft staan	Apparaat wordt door werk-stuk overbelast	Druk op slijpwerktuig verlagen
		Werkstuk ongeschikt
Slechte slijpprestatie	Schuurpapierblad voor het te bewerken werkstuk onge-schikt	Geschikt schuurpapierblad of schuurschijf inbrengen (zie "Monta-gehandleiding")
	Schuurpapierblad versleten	Nieuw schuurblad plaatsen (zie "Montagehandleiding")
Schuurblad slijt snel af	Schuurblad is ongeschikt voor het te bewerken werk-stuk	Geschikt schuurblad plaatsen (zie "Montagehandleiding")
	Teveel druk uitgeoefend Druk	verlagen

Garantie

Geachte cliënte, geachte klant, U krijgt op dit apparaat 3 jaar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijke rechten. Deze wettelijke rechten worden door onze hierna beschreven ga- rantie niet beperkt.

Garantievoorwaarden

De garantietermijn begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt voorop dat binnen de termijn van drie jaar het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft.

Als het defect door onze garantie gedekt is, krijgt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisseling van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelijke kwaliteitsgarantie

De garantieperiode wordt door de garantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij de aankoop bestaande beschadigingen en gebreken moeten onmiddellijk na het uitpakken gemeld worden. Na het verstrijken van de garantieperiode tot stand komende reparaties worden tegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwaliteitsrichtlijnen zorgvuldig geproduceerd en vóór aflevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zijn en daarom als aan slijtage onderhevi- ge onderdelen beschouwd kunnen worden (b.v. werktuig, schuurbladen) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars).

Deze garantie valt weg wanneer het product beschadigd, niet oordeelkundig gebruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelijk vermeden te worden.

Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die niet door het door ons geautoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwijzingen gevolg te geven om een snelle behandeling van uw verzoek te garanderen:

- Gelieve voor alle aanvragen de kassabon en het artikelnummer

NL BE

(IAN 303400) als bewijs van de aan- koop klaar te houden.

• Gelieve het artikelnummer uit het typeplaatje, een gravering, op de voorpagina van uw handleiding (onderaan links) of als sticker aan de achter- of onderzijde af te leiden.
• Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krijgt dan bijkomende informatie over de afhandeling van uw klacht.

- Een als defect geregistreerd product kunt u, na overleg met onze klantenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermelding, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor u franco naar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermijden, maakt u onvoorwaardelijk uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Gelieve het apparaat met inbegrip van alle bij de aankoop bijgeleverde accessoires in te zenden en voor een voldoende veilige transport-verpakking te zorgen.

Reparatieservice

U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons servicefiliaal laten doorvoeren. Zij maakt graag voor u een kostenraming op. Wij kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigd en met een aanwijzing op het defect naar ons servicefiliaal te zenden.

Ongefrankeerd – als volumegoed, per expresse of via een andere speciale verzendingswijze – ingezonden apparaten worden niet geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij gratis door.

Service-Center

NL Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

E-Mail: [e-mail]

IAN 303400

RE Service België

Tel.. [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 303400

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Hiermede bevestigen wij dat dehandschuurmachinebouwserie PHS 160 E5Serienummer201810000001 - 201810177250is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen:
2006/42/EC • 2014/30/EU • 2011/65/EU*
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 60745-1:2009/A11:2010 • EN 60745-2-4:2009/A11:2011EN 55014-1:2006/A2:2011 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321:2009
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 Großostheim, Germany30.10.2018

* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
