NÁVOD NA OBSLUHU PHS 160 E5 PARKSIDE

Preklad originálneho návodu na obsluhu

GB IE

DETAIL SANDER

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

Tento prístroj není určený pro komerční využití.

Hladina akustického tlaku

Dalšie bezpečnostné pokyny ..... 97

Upevnenie/odobratie brúsneho listu ..98

Montáž brúsneho jazyka 98

Pripojenie/odobratie/vyprázdnenie prachovej nádoby....99

Pripojenie/odobratie externého odsávanie prachu .... 99

Obsluha....99

Zapnutie/vypnutie....99

Pokyny pre prácu ......100

Brúsenie....100

Volba brúsneho listu....100

Volba brúsnej platne 100

Čistenie/výmena filtračnej vložky prachovej nádoby ...... 101

Uskladnenie......101

Odstránenie a ochrana

životného prostredia......101

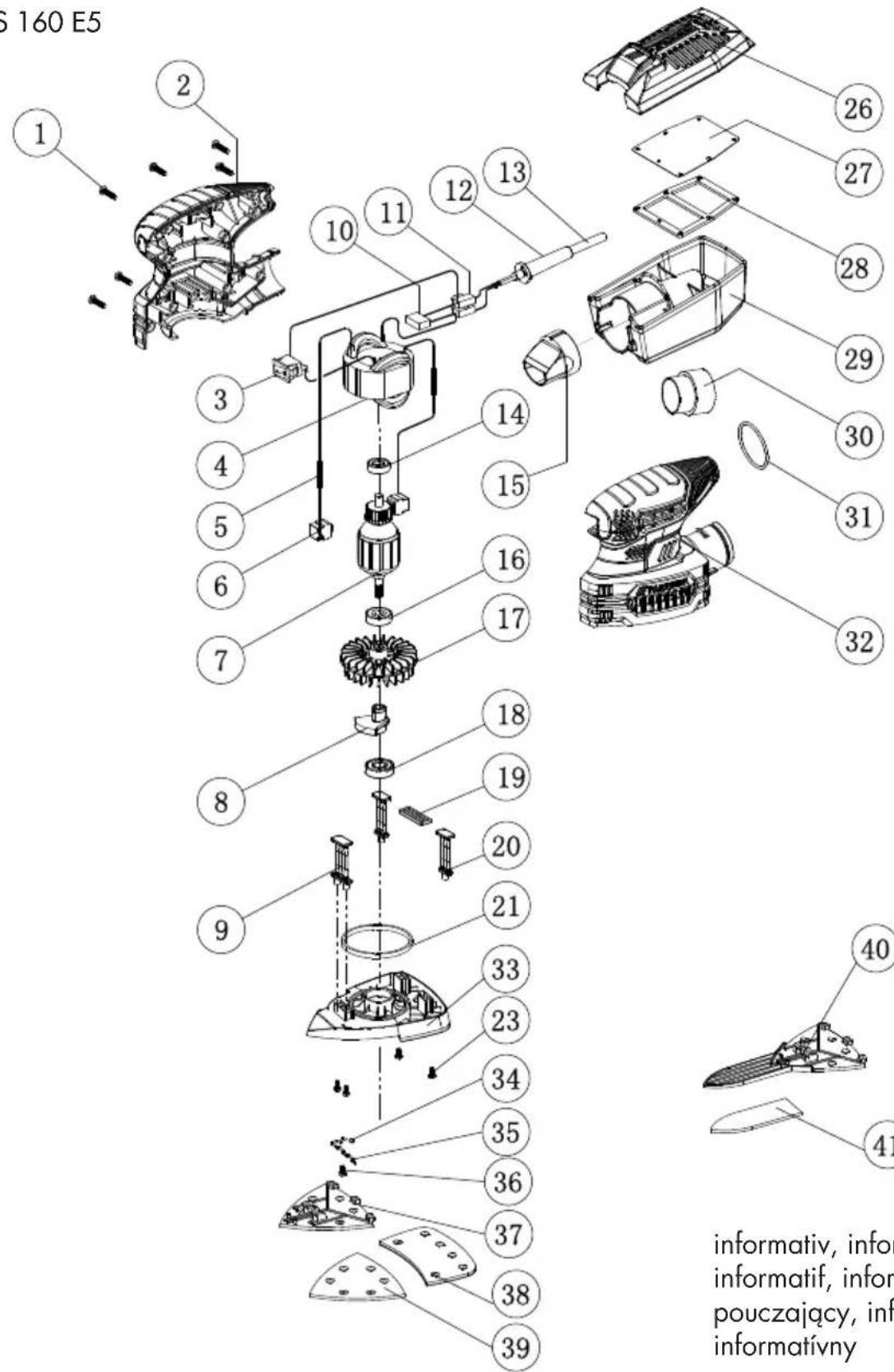

Náhradné diely/Príslušenstvo ..102

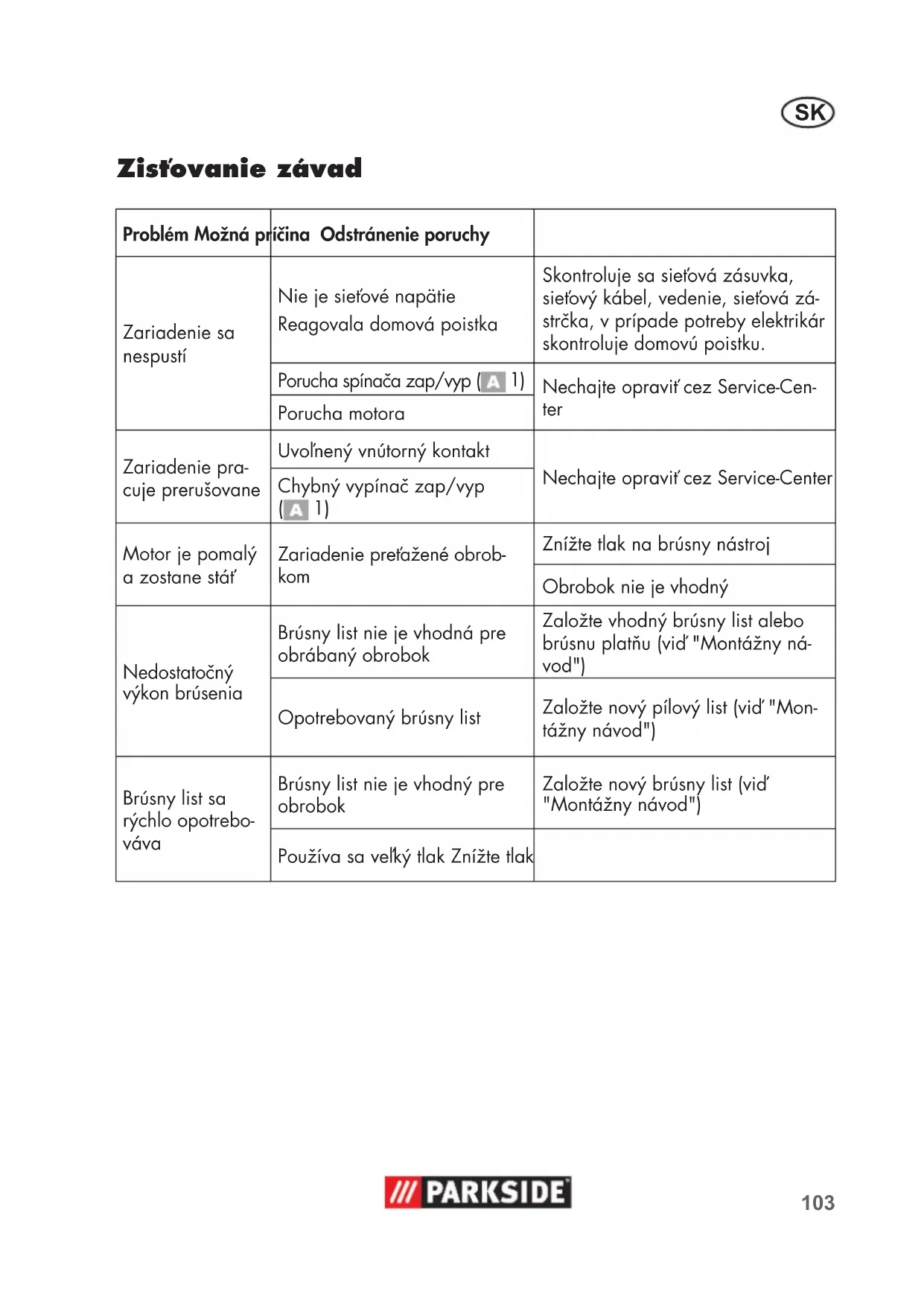

Zistovanie závad ......103

Záruka 104

Gratulujeme Vám k zakúpeniu Vášho nového prístroja. Tým ste sa rozhodli pre kvalitný produkt. Tento prístroj bol počas výroby testovaný na kvalitu a podrobený výstupnej kontrole. Tým je zabezpečená funkčnosť vášho prístroja.

Návod na obsluhu je súčasťou tohto produktu. Obsahuje dôležité upozornenia ohľadom bezpečnosti, obsluhy a likvidácie. Pred používaním produktu sa oboznámte so všetkými pokynmi pre obsluhu a bezpečnosť. Používajte produkt len predpísaným spôsobom a len v uvedených oblastiach použitia. Návod na obsluhu uschovajte a v prípade odovzdania produktu tretím osobám odovzdajte aj všetky podklady.

Účel použitia

Zariadenie je určené na brúšenie dreva, kovu, plastu, tmelu a lakovaných povrchov za sucha.

Tento prístroj nie je vhodný na komerčné používanie.

Akékolvek iné použitie, ktoré v tomto ná- vode na obsluhu nie je výslovne povolené, môže mať za následok poškodenie prístroja a predstavovať vážne nebezpečenstvo pre užívatel’a.

Prístroj je určený len na používanie do- spelými osobami. Mladiství nad 16 rokov môžu používať prístroj len pod dozorom.

Výrobca nezodpovedá za škody, ktoré boli spôsobené používaním nezodpovedajúcim účelu použitia alebo nesprávnou obsluhou prístroja. Preklad originálneho

Všeobecný popi

Obrázky nájdete na prednej výklopnej strane.

Objem dodávky

Vybalte nástroj a skontrolujte, či je kompletný: Baliaci materiál zlikvidujte podľa predpisov.

• Prístroj
• nádržka na prach
• adaptér pre externé odsávanie prachu
  • 3 brúsne listy (dvojdielny) (zrnitosť P 80 / P 120 / P 180)
• Brúsny jazyk
  • 3 brúsne listy pre brúsny jazyk (zrnitosť P 80 / P 120 / P 180)
  • Návod na obsluhu

Prehl'ad

1 Vypínač zap/vyp

2 opierka zápästia

4 uvolňovacie tlačidlo prachovej nádoby

5 sietová šnúra

6 veko prachovej nádoby

7 spona na otváranie prachovej nádoby

8 prachová nádoba

9 prípojka odsávania prachu

10 brúsna doska

11 adaptér externého odsávania prachu

12 3 brúsne listy (dvojdielny)

13 Brúsny jazyk

16 Upínacia páka na odblokovanie brúsnej platne

17 upevňujúci rám filtračnej vložky 18 filtračná vložka prachovej nádoby

Technické údaje

Prístroj ......PHS 160 E5

Počet otáčok vo volnobehu (η _b ) .. 13000 min ^-1

Oscilačná rýchlost' (n) .....26000 min ^-1

Hladina akustického tlaku

(L_pA) 76 dB(A); K_pA = 3 dB

Hladina akustického

(L_WA) 87 dB(A); K_WA = 3 dB

Vibrácie ( a_h ) ..... 9 m/s ^2 ; K = 1,5 m/s ^2

Uvedená emisná hodnota vibrácií bola na- meraná podľa normovanej skúšobnej metódy a môže byť použitá na porovnanie jedného elektrického prístroja s druhým.

Uvedená emisná hodnota vibrácií môže byť použitá aj na úvodné posúdenie vysadenia prístroja.

Výstraha:

Emisná hodnota vibrácií sa môže počas skutočného používania elektrického nástroja odlišovať od uvádzanej hodnoty, v závislosti od druhu a spôsobu, v akom sa elektrický prístroj používa.

Zataženie spôsobené vibráciami sa pokúste udržať tak malé, ako je to možné. Príkladné opatrenia na zníženie zataženia vibráciami je nosenie rukavíc pri používaní

SK

nástroja a obmedzenie pracovného času. Pritom sa zohl'adnia všetky podiely cyklu prevádzky (napríklad časy, kedy je elektrické zariadenie vypnuté a také, kedy je zapnuté, ale bez zaťaženia).

Bezpečnostné pokyny

Tento odsek prejednáva základné bezpečnostné predpisy pri práci s prístrojom.

Symboly a grafické znaky Symboly na prístroji

Pozor!

Pred použitím prístroja si pozorne prečítajte návod na obsluhu.

Noste ochranu sluchu. Noste ochranu zraku.

Noste ochranu dýchania.

Elektrické prístroje nepatria do do- mového odpadu.

Symboly v návode

Výstražné značky s údajmi pre zabránenie škodám na zdraví alebo vecným škodám.

Príkazové značky s údajmi pre prevenciu škôd.

Zariadenie pripojte na sieťové na-pätie.

Vytiahnuť sietovú zástrčku.

Informačné značky s informáciami pre lepšie zaobchádzanie s nástrojom.

VAROVANIE! Prečítajte si všetky bezpečnostné pokyny a nariadenia. Zanedbanie dodržiavania bezpečnostných pokynov a nariadení môže zapríčinit zásah elektrickým prúdom, požiar a/alebo tážké poranenia.

Všetky bezpečnostné pokyny a nariadenia si uschovajte pre budúcnost.

Pojem „elektrický nástroj“ použitý v bezpečnostných pokynoch sa vzťahuje na elektrické nástroje napájané zo siete (so sieťovým káblom) a na elektrické nástroje napájané z akumulátora (bez sieťového kábla).

1) BEZPEČNOST PRACOVISKA

- Udržujte svoj pracovný úsek čistý a dobre osvetlený. Neporiadok alebo neosvetlené pracovné oblasti môžu viest'k nehodám.

- Nepracujte s elektrickým nástrojom v okolí ohrozenom výbuchom, v ktorom sa nachádzajú horlavé tekutiny, plyny alebo prachy. Elektrické stroje vytvárajú iskry, ktoré môžu zapálit' prach alebo pary.

- Behom používania elektrického nástroja udržujte deti a iné osoby vzdialene od seba. Pri nepozornosti môžete stratit’ kontrolu nad nástrojom.

2) ELEKTRICKÁ BEZPEČNOSŤ

- Prípojná zástrčka elektrického nástroja sa musí hodit do zásuvky. Zástrčka sa nesmie žiadnym spôsobom zmenit. Nepoužívajte žiadne adaptérové zástrčky v spojení s elektrickými nástrojmi s ochranným uzemnením. Nezmenené zástrčky a zásuvky zmenšujú riziko elektrického úderu.

- Vyvarujte sa telesnému kontaktu s uzemnenými povrchmi ako sú rúry, vyhrievacie telesá, sporáky a chladničky. Existuje zvýšené riziko skrz elektrický úder, ked'je Vaše telo uzemnené.

- Nevystavujte elektrický nástroj daždu alebo mokrosti. Vniknutie vody do elektrického nástroja zvyšuje riziko elektrického úderu.

- Nepoužívajte kábel na iný účel, ako je nosenie alebo zavesenie elektrického nástroja alebo vytiahnutie zástrčky zo zásuvky. Udržujte kábel vzdialene od horúčavy, od oleja, od ostrých hrán alebo od pohybujúcich sa častí nástrojov. Poškodené alebo zamotané káble zvyšujú riziko elektrického úderu.

- Ked' pracujete s elektrickým nástrojom pod šírym nebom, potom používajte iba predlžovacie káble, ktoré sú vhodné aj pre vonkajšiu oblast'. Použitie predlžovacieho kábla vhodného pre vonkajšiu oblast', zmenšuje riziko elektrického úderu.

- Ked' sa nemožno vyhnúť prevádzke elektrického nástroja vo vlhkom prostredí, používajte ochranný vypínač chybového prúdu. Používanie ochranného vypínača chybového prúdu znižuje riziko elektrického úderu.

3) BEZPEČNOST OSÔB

- Budte pozorní, dbajte na to, čo robíte a pustite sa s elektrickým nástrojom rozumne do práce. Nepoužívajte elektrický nástroj, ked' ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Jediný okamžik nepozornosti pri používaní elektrického nástroja môže viest' k vážnym poraneniam.

- Noste osobný ochranný výstroj a vždy ochranné okuliare. Nosenie osobného ochranného výstroja, ako je protišmyková obuv, ochranná prilba a ochrana sluchu, znižuje riziko poranenia.

- Vyvarujte sa nezámernému uvedeniu do prevádzky. Presvedčte sa o tom, že je elektrický nástroj vypnutý predtým, než ho pri-pojíte na napájanie elektrickým prúdom, než ho zdvihnete alebo nesiete. Ked' pri nosení elektrického nástroja držíte prst na spínači alebo ked' tento nástroj v zapnutom stave pripojíte na napájanie elektrickým prúdom, po-tom toto môže viest' k nehodám.

- Odstráňte nastavovacie náradie alebo skrutkovače predtým, než zapnete elektrický nástroj. Náradie alebo klůč, ktorý sa nachádza v otáčajúcej sa časti nástroja, môže viest' k poraneniam.

- Vyvarujte sa abnormálnemu držaniu tela. Postarajte sa o

SK

bezpečný postoj a udržujte vždy rovnováhu. Týmto môžete pri neočakávaných situáciách lepšie kontrolovať elektrický nástroj.

• Noste vhodný odev. Nenoste žiadne volné oblečenie alebo šperky. Udržujte vlasy, odev a rukavice vzdialene od pohybujúcich sa častí. Volné oblečenie, šperky alebo dlhé vlasy môžu byť zachytené pohybujúcimi sa častíami.
• Zapojte odsávacie zariadenie. Pokial' jestvuje prípojné zariadenie na odsávanie prachu a filtračné zariadenie, presvedčte sa, či sú napojené a či sa správne používajú

4) POUŽÍVANIE A OŠETROVANIE ELEKTRICKÉHO NÁSTROJA

• Neprefažujte tento nástroj. Použite pre svoju prácu elektrické náradie, určené pre tento účel. S vhodným elektrickým nástrojom pracujete v udanom výkonovom rozsahu lepšie a bezpečnejšie.
• Nepoužívajte žiadne elektrické náradie, ktorého spínač je defektný. Elektrické náradie, ktoré sa už nedá za- alebo vypnút, je nebezpečné a musí byt' opravené.
• Vytiahnite zástrčku zo zásuvky predtým, než vykonáte nastavovania na nástroji, než vymeníte časti príslušenstva alebo než nástroj odložíte. Toto preventívne bezpečnostné opatrenie zabráni neúmyselnému štartu elektrického nástroja.
• Uložte nepoužívanú elektrický nástroj mimo dosahu detí. Neprenechávajte používanie tejto píly osobám, ktoré nie sú oboznámené s týmto nástrojom

alebo tieto pokyny nečitali. Elektrické nástroje sú nebezpečné, ked'ich používajú neskúsené osoby.

• Starostlivo ošetrujte tento elektrický nástroj. Kontrolujte, či pohyblivé diely bezchybne fungujú a neviaznu, či sú časti zlomené alebo natolko poškodené, že je funkcia elektrického nástroja narušená. Nechajte poškode-né časti pred použitím nástroja opravit. Príčiny mnohých nehôd spočívajú v zle udržovaných elektrických nástrojoch.
• Udržujte rezné nástroje ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami sa menej zaseknú a lepšie sa vedú.
• Používajte tento elektrický nástroj, jeho príslušenstvo, vložné nástroje atd. v súlade s týmito inštrukciami. Zohladnite pritom pracovné podmienky a činnosť, ktorá sa má vykonávať. Používanie elektrického nástroja pre iné účely, než pre ktoré je určený, môže viest’ k nebezpečným situáciám.
• Elektrické náradie držte na izolovaných držadlách, ked' vykonávate práce, pri których použitý nástroj sa môže dostat' do styku so skrytými elektrickými vedeniami. Dotyk na elektrické vedenie pod napätím môže spojit' s napätím tiež kovové časti náradia a tak môže nastat' úraz elektrickým prúdom.

5) SERVIS

- Svoje elektrické náradie nechajte opravit iba kvalifikovaným odborným personálom a iba pomocou originálnych náhradných

dielov. Týmto sa zaistí to, že bezpečnost' elektrického náradia zostane zachovaná.

Đalšie bezpečnostné pokyny

Výstraha! Pri brúsení môže vznikať zdraviu škodlivý prach (napr. z materiálov ako olovnaté farby, materiálov obsahujúcich azbest, kovov alebo niektorých druhov dreva), ktorý môže predstavovať nebezpečenstvo pre obsluhujúce osoby alebo osoby nachádzajúce sa v blízkosti. Postarajte sa o dobré vetranie pracoviska. Stále noste ochranné okulia-re, bezpečnostné rukavice a ochranu dýchania. Pripojte odsávanie prachu.

• Obrábaný predmet zaistite. Upevnenie obrábaného predmetu v upínacom prípravku alebo zveráku je bezpečnejšie ako držanie vo vašich rukách.
• Elektrické náradie používajte len na suché brúsenie. Neškrabte navlhčené materiály. Vniknutie vody do elektrického náradia zvýši riziko úrazu elektrickým prúdom.
• Zabráňte prehriatiu brúseného materiálu a brusiča. Je nebezpečenstvo požiaru.
• Obrábaný predmet sa pri brú-sení zohreje. Nikdy obrábaný predmet nechytajte na opracovanom mieste, nechajte ho vychladnút. Je nebezpečenstvo popálenia. Nepoužívajte chladiacu kvapalinu alebo podobné.

- Pred pracovnými prestávkami vždy vyprázdnite nádobu na prach. Jemný prach vo vrecku na prach, mikro filtri, papierovom vrecku (alebo vo filtračnom vrecku resp. filtri vysávača) sa môže za určitých podmienok, ako prúd iskier vznikajúci pri brúsení kovov, svojvolne vznietit. Zvláštne nebezpečenstvo môže vzniknút, ked' sa brúsny prach zmieša so zvyškami laku, polyuretánu alebo inými chemickými látkami a obrábaný predmet je po dlhom obrábaní horúci.

Pozrite si tiež návod na používanie vášho vysávača, či je vhodný na odsávanie brúsneho prachu.

• Prístroj zapojte do napájacej zásuvky s ochranným zariadením proti chybo-vému prúdu (Fl spínač) s nameraných chybným prúdom nie viac ako 30 mA.
• Ak sa prípojné vedenie tohto nástroja poškodí, musí byť na-hradené zvláštnym prípojným vedením, ktoré možno získat’ od výrobcu alebo od jeho servisnej služby zákazníkom.

Zvyškové riziká

Aj pri používaní elektrického prístroja podla predpisov vždy existujú zvyškové riziká. Nasledujúce nebezpečenstvá môžu vzniknút v súvislosti s konštrukciou a prevedenia tohto elektrického prístroja:

a) Poškodenia plúc, ak sa nenosí vhodná ochranu dýchania;
b) rezné poranenia,
c) poškodenie sluchu, ak nenosíte vhodnú ochranu sluchu,
d) Poškodenia zraku, ak sa nenosí vhodná ochranu zraku.

SK

e) poškodenie zdravia, ktoré sú výsledkom vibrácií pôsobiacich na ruku/rameno, ak sa prístroj používa dlhšiu dobu, alebo ak sa nesprávne vedie a udržiava.

Upozornenie! Tento elektrický prístroj počas prevádzky vytvára elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit' aktívne alebo pasívne lekárske implantáty. Aby sa zabránilo nebezpečenstvu vážnych alebo smrtelných zranení, odporúčame, aby osoby s lekárskymi implantátmi konzultovali svojho lekára alebo výrobcu lekárskeho implantátu pred samotnou obsluhou prístroja.

Montážny návod

Upevnenie/odobratie brúsneho listu

Použite len brúsne listy správnej velkosti. Brúsne listy, ktoré prečnievajú cez brúsnu platňu, môžu spôsobit' zranenia ako aj zablokovanie alebo roztrhnutie brúsneho listu.

Brúsny kotúč (10) je vybavený upínacou textíliou pre rýchle upevnenie brúsneho listu (12).

Brúsne listy (12) pozostávajú z 2 častí a môžu sa jednotlivo vymieňat podla stavu opotrebenia.

Na získanie optimálneho výsledku brúsenia použite iba brúsne listy s rovnakou zrnitostóu.

Upevnenie brúsneho listu:

1. Pritlačte obidve časti brúsneho listu (12) rovnomerne na brúsny kotúč (10). Dávajte pozor na to, aby brúsne listy dosadali lícu-júco a aby otvory mali rovnaké krytie s odsávacími otvormi (15) brúsnej platne (10).

Odobratie brúsneho listu:

1. Odtiahnite brúsny list (12) z brúsneho kotúča (10).

Brúste iba vtedy, ked' sú namontované obidva brúsne kotúče.

Montáž brúsneho jazyka

Predmontovaný brúsny kotúč (10) môžete vymení za brúsny jazyk (13), ktorý je súčastou dodávky.

Demontáž brúsneho kotúča:

1. Otvorte upínaciu páku (16) a otočte ju v smere brúsneho listu až na doraz.
2. Odoberte prednú časť brúsnej platne (10).

Vloženie brúsneho jazyka:

1. Vedte brúsny jazyk (13) zhora proti zadnej časti brúsnej platne (10) a pevne pritlačte.
2. Na zablokovanie otočte upína- ciu páku (16) späť do pôvodnej polohy.

Nasadenie brúsneho listu pre brúsny jazyk:

1. Pritlačte brúsny list pre brúsny ja- zyk (14) rovnomerne na brúsny jazyk (13).
2. Na zadnej časti brúsneho kotúča (10) nasadte brúsny kotúč. Tak zabránite znečisteniam upínacej textílie.

Pripojenie/odobratie/vy-prázdnenie prachovej nádoby

E Pripojenie prachovej nádoby:

1. Pred pripojením sa presvedčte, či prachová nádoba (8) je pevne uzavretá.
2. Stlačte odblokovacie tlačidlo (4) na prachovej nádobe (8). Posuňte prachovú nádobu (8) až na doraz k prípojke odsávania prachu (9). Oba hroty (9a) na prípojke odsávania prachu (9) zapadnú do drážok (8a) na pra- chovej nádobe (8).
3. Odblokovacie tlačidlo (4) pustite. Zaskočí cez fixáciu prachovej nádoby (8).

Odobratie prachovej nádoby:

1. Stlačte uvolňovacie tlačidlo (4) a vytiahnite prachovú nádobu (8).

Vyprázdnenie prachovej nádoby:

1. Vytiahnite sponu (7) a odoberte veko prachovej nádoby (6).
2. Prachovú nádobu (8) vyprázdnite poklepaním.
3. Opäť uzavrite prachovú nádobu (8).

Prachovú nádobu vyprázdňujte včas, aby sa zabezpečil optimálny výkon nasávania.

Pripojenie/odobratie externého odsávanie prachu

F Pripojenie externého odsávania prachu:

1. Posuňte adaptér externého odsávania prachu (11) až na doraz do prípojky odsávania prachu (9).
2. Zapojte nasávaciu hadicu vysávača (nie je súčasťou dodávky) do adaptéra externého odsávania prachu (11).

Odobratie externého odsávania prachu:

1. Stiahnite nasávaciu hadicu z adaptéra externého odsávania prachu (11).
2. Vytiahnite adaptéra externému odsávaniu prachu (11).

Nasávaciu hadicu vysávača môžete v prípade potreby pripojiť na zariadenie priamo a bez adaptéra.

Obsluha

Dbajte na to aby napätie zodpovedalo hodnotám uvedeným na výrobnom štítku na náradí.

Zapojte náradie do elektrickej siete.

Zapnutie/vypnutie

A 1. K zapnutiu prepnite spínač zap/vyp (1) do polohy „I“, zariadenie sa rozbehne.

Pri práci s náradím noste vhodný odev a primerané ochranné vybavenie.

Osobné ochranné prostried- ky a funkčné náradie znižujú riziko úrazov a nehôd.

Prístroj nepoužívajte bez prachovej nádoby alebo externého odsávania prachu. Používanie odsávania prachu môže znížit' ohrozenia prachom.

V prípade použitia brúsnych listov bez dierovania nie je možné odsávanie prachu. Postarajte sa o dobré vetranie pracoviska.

• Náradie vedte na obrábanom materiáli, ked'je zapnuté.
• Predtým než zariadenie po opracovávaní vypnete, zdvihnite brúsnu platňu.
• Sietovú šnúru vedte vždy za zariadením.
• Predtým než založíte brúsny list, očistite brúsny kotúč.
• Pracujte len s bezchybnými brúsnymi listami, aby ste dosiahli dobré výsledky brúsenia.

• Pracujte s malým a rovnomerným pritláčaním a rovnomerným posuvom. Tak chránite nástroj a brúsny list.

• Rohy a hrany brúste s vrcholom alebo bočnou hranou brúsneho listu. Ak je predný hrot trojuholníkového brúsneho listu opotrebovaný, môže sa brúsny list odobrat' a znova otočený nasadit'.

• S rovnakým brúsnym listom nebrúste rôzne materiály (napr. kov a potom drevo).
• Prachovú nádobu vyprázdňujte včas, aby sa zabezpečil optimálny výkon nasávania.

Volba brúsneho listu

Zrnitost'	Použitie
P 60	na predbrúsenie hrubých dre-
P 80	vených plôch
P 120	na rovinné brúsenie
P 180
P 240	na jemné brúsenie plôch so základnou a krycou farbou

Volba brúsnej platne

Predmontovaná brúsna platňa:

- Na obrábanie úzkych štrbín a tesných medzipriestorov.

Čistenie a údržba

Opravy a údržbárske práce, ktoré nie sú uvedené v tomto návode, nechajte vykonať v našom servisnom stredisku. Používajte iba originálne diely. Nebezpečenstvo zranenia!

Nasledovné údržbové a čistiace práce prevádzajte pravidelne. Tým je zaručené dlhé a spoľahlivé užívanie prístroja.

Čistenie

Prístroj sa nesmie vystriekat' vodou, ani sa ponárat' do vody. Hrozí nebezpečenstvo elektrického úderu!

• Vetracie otvory, kryt motora a rukoväte prístroja udržiavajte vždy čisté. K tomu použite vlhkú handričku alebo kefu.
  Nepoužívajte žiadne čistiace prostriedky alebo rozpúšťadlá. Mohli by ste tak nenapravitelne poškodit' prístroj.
• Brúsny list čistite s vysávačom alebo ho vyklepte.

Čistenie/výmena filtračnej vložky prachovej nádoby

Raz až dvakrát ročne skontrolujte znečistenie filtračnej vložky.

Vybratie filtračnej vložky:

1. Stlačte uvolňovacie tlačidlo (4) a vytiahnite prachovú nádobu (8).

2. Potiahnite sponu (7) a odoberte veko prachovej nádoby (6) (vid' „Pripojenie/odobratie/vyprázdnenie prachovej nádoby").

3. Vytiahnite upevňujúci rám (17) na veku prachovej nádoby (6) a vyberte filtračnú vložku (18).

4. Umyte filtračnú vložku (18) s vlažnou vodou a mydlom a ne- chajte ju vyschnút.

Vymeňte silne znečistenú alebo poškodenú filtračnú vložku (vid' „Náhradné diely/ príslušenstvo“).

Vloženie filtračnej vložky:

1. Vložte filtračnú vložku (18) a upevňujúci rám (17) do veka prachovej nádoby (6).

2. Uzavrite prachovú nádobu (8).

Uskladnenie

• Prístroj uschovávajte na suchom a bezprašnom mieste a mimo dosahu detí.
• Vyprázdnite prachovú nádobu pred odložením zariadenia (vid' „Pripojenie/odobratie/vyprázdnenie prachovej nádoby").

Odstránenie a ochrana životného prostredia

Prístroj, príslušenstvo a obal odovzdajte v súlade s požiadavkami na ochranu životného prostredia do recyklačnej zberne.

Elektrické prístroje nepatria do do- mového odpadu

Odovzdajte prístroj do recyklačnej zberne. Použité umelohmotné a kovové časti sa môžu podľa druhu materiálu roztriedit’a tak odovzdat’ do recyklačnej zberne. V prípade otázok sa obrátte na naše servisné stredisko. Likvidáciu vašich chybných zaslaných prístrojov uskutočníme bezplatne.

Náhradné diely/Príslušenstvo

Náhradné diely a príslušenstvo nájdete na strane www.grizzly-service.eu

Ak nemáte Internet, kontaktujte sa telefonicky na Service-Center (vid' „Service-Center" strana 105). Dodržiavajte nižšie uvedené objednávacie čísla.

Problém Možná príčina Odstránenie poruchy
Zariadenie sa nespustí	Nie je sietové napätieReagovala domová poistka	Skontroluje sa sietová zásuvka, sieťový kábel, vedenie, sieťová zástrčka, v prípade potreby elektrikár skontroluje domovú poistku.
	Porucha spínača zap/vyp (A 1)	Nechajte opravít' cez Service-Center
	Porucha motora
Zariadenie pracuje prerušovane	Uvolnený vnútorný kontakt	Nechajte opravít' cez Service-Center
	Chybný vypínač zap/vyp (A 1)
Motor je pomalý a zostane stát'	Zariadenie pretážené obrobkom	Znížte tlak na brúsny nástroj
		Obrobok nie je vhodný
Nedostatočný výkon brúsenia	Brúsny list nie je vhodná pre obrábaný obrobok	Založte vhodný brúsny list alebo brúsnu platňu (vid' "Montážny návod")
	Opotrebovaný brúsny list	Založte nový pílový list (vid' "Montážny návod")
Brúsny list sa rýchlo opotrebo-váva	Brúsny list nie je vhodný pre obrobok	Založte nový brúsny list (vid' "Montážny návod")
	Používa sa veľký tlak Znížte tlak

Záruka

Vážená zákazníčka, vážený zákazník, Pre tento prístroj platí záruka 3 roky od dá- tumu zakúpenia. Ak je prístroj poškodený, podľa zákona máte právo ho reklamovať u výrobcu produktu. Tieto práva vyplývajúce zo zákona nie sú našou následne opísa- nou zárukou obmedzené.

Záručné podmienky

Záručná lehota začína dňom zakúpenia. Pokladničný doklad ako originál prosím starostlivo uschovajte. Je potrebný ako dôkaz o zakúpení.

Ak sa počas troch rokov od dátumu zakúpenia tohto produktu vyskytne materiálna alebo výrobná chyba, produkt - podľa nášho rozhodnutia - bezplatne opravíme alebo nahradíme. Predpokladom záruky je, že v priebehu trojročnej lehoty bude predložený poškodený prístroj a pokladničný doklad a stručne opísaná chyba a kedy sa vyskytla. Ak sa v rámci našej záruky chyba pokryje, obdržíte spät’ opravený alebo nový prístroj. S opravou alebo výmenou produktu sa nezačína nová záručná doba.

Záručná doba a nárok na odstrá- nenie vady

Záručná doba sa poskytnutím záruky nepredlžuje. To platí aj pre nahradené a opravené diely. Prípadné škody a nedostatky vzniknuté už pri zakúpení sa musia ihned' po vybalení ohlásit'. Opravy vykonané po uplynutí záručnej doby sú spoplatnené.

Rozsah záruky

Prístroj bol vyrobený podľa prísnych smerníc kvality a pred dodaním bol svedomite kontrolovaný.

Záruka sa týka materiálových alebo vý- robných chýb. Táto záruka sa nevztáhuje na diely produktu, ktoré sú vystavené normálnemu opotrebeniu a preto sa môžu považovať za opotrebované diely (napr. nástroj, brúsny papier) alebo na poškodenia na krehkých dieloch (napr. vypínač).

Táto záruka zaniká, ak bol produkt používaný poškodený, neodborne alebo nebola vykonávaná údržba. Pre odborné používanie produktu je nutné presne dodržiavať všetky návody uvedené v návode na obsluhu. Bezpodmienečne sa vyhnite používaniu, ktoré sa v návode na obsluhu neodporúča alebo pred ktorým ste boli vystríhaní.

Produkt je určený len pre súkromné použitie a nie v oblasti podnikania. Záruka zaniká pri nesprávnom a neodbornom používaní, pri násilnom používaní a pri zásahoch, ktoré neboli vykonané v našej servisnej pobočke.

Postup v prípade reklamácie

Pre zabezpečenie rýchleho spracovania vašej žiadosti postupujte prosím podľa nasledujúcich pokynov:

- Pri všetkých požiadavkách predložte pokladničný doklad a číslo artiklu (napr. IAN 303400) ako dôkaz o zakúpení.

- Číslo artiklu nájdete na typovom štítku, na rytine, na titulnej strane vášho návo-du (dole vľavo) alebo ako nálepku na zadnej alebo spodnej strane.

- Ak sa vyskytnú chyby funkcie alebo iné nedostatky, kontaktujte najskôr následne uvedené servisné oddelenie telefonicky alebo emailom. Následne obdržíte dálšie informácie o priebehu vašej reklamácie.

- Produkt evidovaný ako poškodený môžete po dohode s našim zákazníckym servisom, s priloženým dokladom o zakúpení (pokladničný doklad) a s údajmi, v čom chyba spočíva a kedy vznikla, zaslat' bez poštovného na adre-

su servisu, ktorá vám bude oznámená. Pre zabránenie dodatočných nákladov a problémov pri prevzatí použite len tú adresu, ktorá vám bude oznámená. Nezasielajte prístroj ako nadmerný tovar na náklady príjemcu, expresne alebo s iným špeciálnym nákladom. Prístroj zašlite so všetkými časťami príslušenstva dodanými pri zakúpení a zabezpečte dostatočne bezpečné prepravné balenie.

Servisná oprava

Opravy, ktoré nepodliehajú záruke, môžeme nechat vykonať v našej servisnej pobočke za úhradu. Radi vám poskytneme predbežnú kalkuláciu nákladov. Môžeme spracovať len prístroje, ktoré boli doručené dostatočne zabalené a so zaplateným poštovným.

Pozor: Prístroj zašlite do našej servisnej pobočky vyčistený a s informáciami o chybe. Neprevezmeme prístroje zaslané ako nadmerný tovar na náklady príjemcu, expresne alebo s iným špeciálnym nákladom. Likvidáciu vašich poškodených zaslaných prístrojov vykonáme bezplatne.

Service-Center

SK Servis Slovensko

Tel.: [phone]

E-Mail: [e-mail]

IAN 303400

Dovozca

Nasledujúca adresa nie je adresa servisu. Najskôr kontaktujte hore uvedené servisné centrum.

* Vyššie popísaný predmet vyhlásenia splňa predpisy smernice 2011/65/EU Európskeho parlamentu a Rady z 8. júna 2011 pre obmedzenie používania určitých nebezpečných látok v elektrických a elektronických prístrojoch

Preklad originálneho prehlásenia o zhode CE
Týmto potvrdzujeme, žeRučná brúskatypu PHS 160 E5seryjny201810000001 - 201810177250zodpovedá nasledujúcim príslušným smerniciam EÚ v ich práve platnom znení:
2006/42/EC • 2014/30/EU • 2011/65/EU*
Aby bola zaručená zhoda, boli použité nasledovné harmonizované normy ako i národné normy a predpisy:
EN 60745-1:2009/A11:2010 • EN 60745-2-4:2009/A11:2011EN 55014-1:2006/A2:2011 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321:2009
Jediný zodpovedný za vystavenie tohto vyhlásenia o zhode je výrobca :
Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 Großostheim, Germany30.10.2018	Christian Frank(Persoaná autorizatá cu elabora-rea documentației)

Preklad originálneho prehlásenia o zhode CE

Rysunki eksplozyjne • Výkres sestavení Nákresy explózií

PHS 160 E5

S 160 E5 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23

40 41

informativ, informative, informatif, informatief, pouczający, informační, informatívny

GRIZZLY TOOLS GMBH & CO. KG

Stav informací · Stav informácií:

09/2018·Ident.-No.:72037235092018-8

FSC www.fsc.org MIX Papier aus ver- antwortungsvollen Quellen FSC® C142909
