Úvod

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Kvalita tohoto prístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost prístroje.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.

Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Účel použití

Zařízení je určeno k suchému broušení dřeva, kovu, plastů, tmelu a také lakovaných povrchů.

Každé jiné použití, které v tomto návodu není výslovně povoleno může vést k poškození přístroje a k vážnému nebezpečí pro použivatele.

Přístroj je určen pro dospělé osoby. Osoby mladší 16 let smí přístroj používat jen pod dohledem.

Výrobce neručí za škody, které byly způsobeny nesprávným používáním nebo chybnou obsluhou.

Všeobecný popis

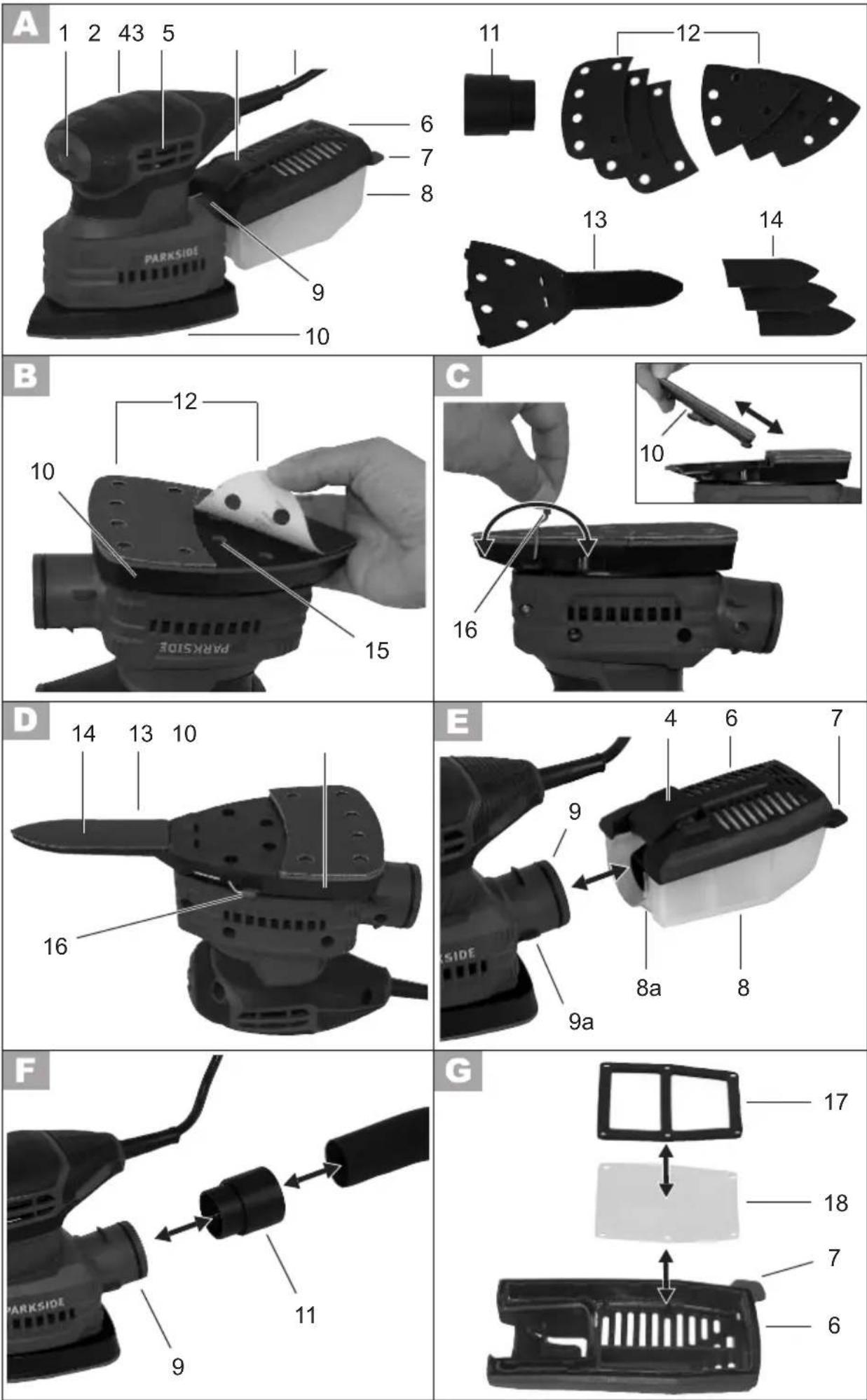

Obrázky najdete na přední a zadní výklopní straně.

Objem dodávky

Vybalte nástroj a zkontrolujte, je-li kompletní: Obalový materiál řádně zlikvidujte.

• přístroj
• zásobník na prach
• adaptér pro externí odsávání prachu
  • 3 brusné listy (dvoudílný) (zrnitost P 80 / P 120 / P 180)
• brusný jazýček
  • 3 brusné listy pro brusný jazýček (zrnitost P 80 / P 120 / P 180)
• návod k obsluze

Přehled

1 zapínač/vypínač

2 ruční opěrka

3 větrací otvor zásobníku

4 odblokovací tlačítko zásuvky na prach

5 síťový kabel

ó víko zásuvky na prach

7 jazýček k otevření zásuvky na prach

8 zásuvka na prach

9 připojení k odsávání prachu

10 brusná deska

11 adaptér k externímu odsávání prachu

12 3 brusné listy (dvoudílný)

13 brusný jazýček

14 3 brusné listy pro brusný jazýček

15 odsávací otvor brusná deska

16 upínací páka k odblokování brusné desky

17 přídržný rám filtrační vložky filtrační vložka zásuvky na prach

Technické parametry

Ruční bruska......PHS 160 E5

Jmenovité vstupní napětí

(U) 230 V\~, 50 Hz Příkon (P) 160 W

Otáčky naprázdno (n₀) .....13000 min⁻¹

Počet kmitů (n) 26000 min ^-1

Hmotnost (bez príslušenství) .....cca 1,1 kg

Třída ochrany ......回

Druh ochrany.....IPXO

(L_pA) .....76 dB(A); K_pA = 3 dB Úroveň akustického výkonu

(L_WA) .....87 dB(A); K_WA = 3 dB Vibrace

(a_h) 9 m/s ^2 ; K = 1,5 m/s ^2

Uvedená hodnota emisí vibrací byla změřena podle normovaného zkušebního postupu a může se použít ke srovnání jednoho elektrického nářadí s jiným.

Uvedená hodnota emisí vibrací se může použít také k odhadnutí přerušení funkce.

Výstraha: Hodnota emisí vibrací se může během skutečného používání elektrického nářadí lišit od uvedené hodnoty, v závislosti na způsobu, kterým se elektrické nářadí používá.

Dle možnosti se snažte udržet co nejnižší zatížení, způsobené vibracemi. Příklady opatření ke snížení zatížení, způsobeno vibracemi, je nošení rukavic při použití nástroje a omezení pracovní doby. Přitom se musí brát v úvahu všechny části pracovního cyklu (například doby, během kterých je elektrický nástroj vypnutý, a ty, ve kterých je sice zapnutý, ale běží bez zátěže).

CZ

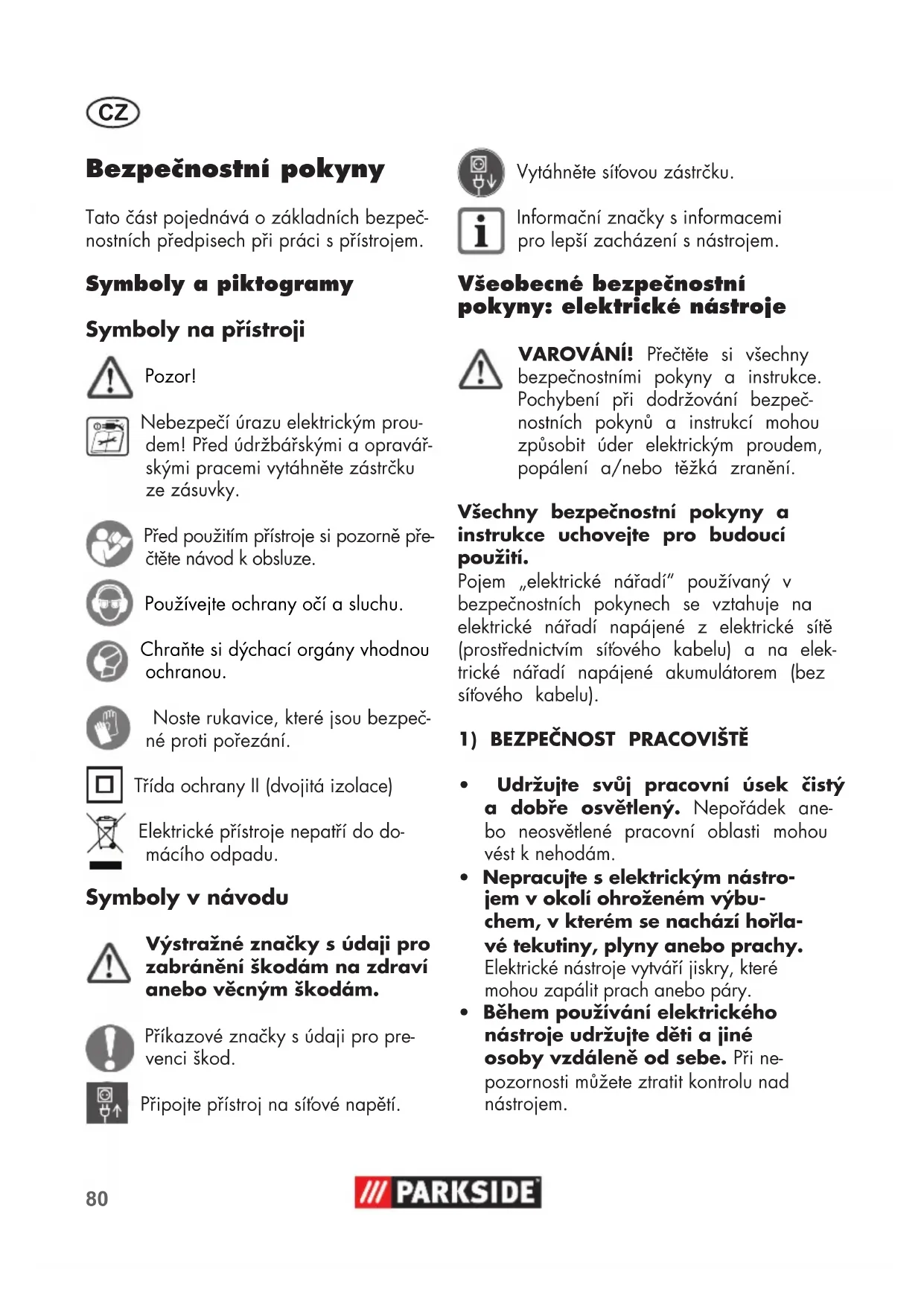

Bezpečnostní pokyny

Tato část pojednává o základních bezpečnostních předpisech při práci s přístrojem.

Symboly a piktogramy

Symboly na přístroji

Pozor!

Nebezpečí úrazu elektrickým proudem! Před údržbářskými a opravářskými pracemi vytáhněte zástrčku ze zásuvky.

Před použitím přístroje si pozorně pře- čtěte návod k obsluze.

Používejte ochrany očí a sluchu.

Chraňte si dýchací orgány vhodnou ochranou.

Noste rukavice, které jsou bezpečné proti pořezání.

Třída ochrany II (dvojitá izolace)

Elektrické přístroje nepatří do domácího odpadu.

Symboly v návodu

Výstražné značky s údaji pro zabránění škodám na zdraví anebo věcným škodám.

Příkazové značky s údaji pro prevenci škod.

Připojte přístroj na síťové napětí.

Vytáhněte sítóvou zástrčku.

Informační značky s informacemi pro lepší zacházení s nástrojem.

Všeobecné bezpečnostní pokyny: elektrické nástroje

VAROVÁNÍ! Přečtěte si všechny bezpečnostními pokyny a instrukce. Pochybení při dodržování bezpečnostních pokynů a instrukcí mohou způsobit úder elektrickým proudem, popálení a/nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce uchovejte pro budoucí použití.

Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se vztahuje na elektrické nářadí napájené z elektrické sítě (prostřednictvím síťového kabelu) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).

1) BEZPEČNOST PRACOVIŠTĚ

• Udržujte svůj pracovní úsek čistý a dobře osvětlený. Nepořádek anebo neosvětlené pracovní oblasti mohou vést k nehodám.
• Nepracujte s elektrickým nástrojem v okolí ohroženém výbuchem, v kterém se nachází hořlavé tekutiny, plyny anebo prachy. Elektrické nástroje vytváří jiskry, které mohou zapálit prach anebo páry.
• Během používání elektrického nástroje udržujte děti a jiné osoby vzdáleně od sebe. Při ne-pozornosti můžete ztratit kontrolu nad nástrojem.

2) ELEKTRICKÁ BEZPEČNOST

- Přípojná zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte žádné adaptérové zástrčky ve spojení elektrickými nástroji s ochranným uzemněním. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko elektrického úderu.

- Vyvarujte se tělesnému kontaktu se zemněnými povrchy jako jsou roury, topná tělesa, sporáky a ledničky. Existuje zvýšené riziko skrze elektrický úder, když je Vaše tělo zemněné.

- Nevystavujte elektrický nástroj dešti anebo mokru. Vniknutí vody do elektrického nástroje zvyšuje riziko elektrického úderu.

- Nepoužívejte kabel k jinému účelu, jako je nošení nebo zavěšení elektrického nástroje anebo vytažení zástrčky ze zásuvky. Udržujte kabel vzdáleně od žáru, od oleje, od ostrých hran anebo od pohybujících se částí nástrojů. Poškozené anebo zamotané kabely zvyšují riziko elektrického úderu.

- Když pracujete s elektrickým nástrojem pod širým nebem, pak používejte pouze prodlužovací kabely, které jsou vhodné i pro venkovní oblast. Použití prodlužovacího kabelu vhodného pro venkovní oblast, zmenšuje riziko elektrického úderu.

- Když nejde vyhnout se provozu elektrického nástroje ve vlhkém prostředí, používejte ochranný vypínač chybového proudu. Používání ochranného vypínače chybového proudu snižuje riziko elektrického úderu.

3) BEZPEČNOST OSOB

- Budte pozorní, dbejte na to, co děláte a ustte se s elektrickým nástrojem rozumně do práce. Nepoužívejte elektrický nástroj, když jste unaveni anebo pod vlivem drog, alkoholu anebo léků. Jediný okamžik nepozornosti při používání elektrického nástroje může vést k vážným poraněním.

- Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje, jako je protiskluzová bezpečnostní obuv, ochranná přilba a ochrana sluchu, snižuje riziko poranění.

- Vyvarujte se nezáměrnému uvedení do provozu. Přesvědčte se o tom, že je elektrický nástroj vypnutý předtím, než ho připojíte na napájení elektrickým proudem, než ho zvednete anebonesete. Když při nošení elektrického nástroje držíte prst na spínači anebo když tento nástroj v zapnutém stavu připojíte na napájení elektrickým proudem, pak toto může vést k nehodám.

- Odstraňte nastavovací nářadí anebo šroubováky předtím, než elektrický nástroj zapnete. Nářadí anebo klíč, který se nachází v otáčející se části nástroje, může vést k poraněním.

- Vyvarujte se abnormálnímu držení těla. Postarejte se o bezpečný postoj a udržujte vždy rovnováhu. Tímto můžete v neočekávaných situacích lépe kontrolovat elektrický nástroj.

- Noste vhodný oděv. Nenoste žádné volné oblečení anebo šperky. Udržujte vlasy, oděv a rukavice vzdáleně od pohybujících se částí. Volné oblečení, šperky anebo dlouhé vlasy mohou být zachycené pohybujícími se částmi.

CZ

- Připojte odsávání prachu.

Pokud je přístroj vybaven přípojkou k odsávání prachu a záchytným zařízením musíte zajistit, aby byly tyto přístroje připojeny a správně používány.

4) POUŽÍVÁNÍ A OŠETŘOVÁNÍ ELEK-TRICKÉHO NÁSTROJE

- Nepřetěžujte tento nástroj. Použijte pro svoji práci elektrické nářadí, určené pro tento účel. S vhodným elektrickým nástrojem pracujete v udaném výkonovém rozsahu lépe a bezpečněji.

- Nepoužívejte žádné elektrické nářadí, jehož spínač je defektní. Elektrické nářadí, které se již nedá zaanebo vypnout, je nebezpečné a musí být opravené.

- Vytáhněte zástrčku ze zásuvky předtím, než provedete nastavování na nástroji, než vyměníte části příslušenství anebo než nástroj odložíte. Toto preventivní bezpečnostní opatření zabrání neúmyslnému startu elektrického nástroje.

- Uložte nepoužívaný elektrický nástroj mimo dosahu dětí. Ne-přenechávejte používání tohoto nástroje osobám, které s tímto nástrojem nejsou obeznámené anebo tyto pokyny nečetly. Elek-trické nástroje jsou nebezpečné, když je používají nezkušené osoby.

- Ošetřujte pečlivě tento elektrický nástroj. Kontrolujte, jestli pohyblivé díly bezvadně fungují a ne-váznou, jestli jsou části zlomené anebo natolik poškozené, že je funkce elektrického nástroje na- rušena. Nechte poškozené části před použitím nástroje opravit.

Příčiny mnohých nehod tkví ve špatně udržovaných elektrických nástrojích.

- Udržujte řezné nástroje ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně za-seknou a lépe se vedou.

- Používejte tento elektrický nástroj, jeho příslušenství, vložné nástroje atd. v souladu s těmito instrukcemi. Zohledněte přitom pracovní podmínky a činnost, která se má vykonávat. Používání elektrického nástroje pro jiné účely, než pro které je určený, může vést k nebezpečným situacím.

- Držte elektrické nářadí za izolované části rukojetí při provádění prací, kdy se může použité nářadí dotknout skrytého elektrického vedení. Při kontaktu s napěťovým vedením mohou být kovové součásti zařízení vystaveny elektrickému proudu, a může proto dojít k úrazu elektrickým proudem.

5) SERVIS

- Svoje elektrické nářadí nechte opravit pouze kvalifikovaným odborným personálem a jenom pomoci originálních náhradních dílů. Tímto se zajistí to, že bezpečnost elektrického nářadí zůstává zachována

Další bezpečnostní informace

Upozornění! Při řezání nebo broušení mohou vznikat zdraví škodlivé látky (např. z materiálů, jako jsou barvy s obsahem olova, azbestu, kovů nebo některých druhů dřeva), které mohou být nebezpečné pro obsluhující oso-

bu nebo osoby nacházející se v blízkosti. Zajistěte dobré větrání pracoviště. Vždy noste ochranné brýle, bezpečnostní rukavice a ochranu dýchacích cest. Připojte odsávání prachu.

• Zabezpečte obrobek. Obrobek, který bude upevněn pomocí upínacích zařízení nebo ve svěráku, bude držet bezpečněji než ve vaší ruce.
• Používejte elektrický přístroj pouze k suchému broušení. Nebruste žádné navlhčené materiály. Při vniknutí vody do elektrického přístroje se zvyšuje riziko úrazu el. proudem.
• Nedopustte, aby došlo k přehřátí broušeného materiály a brusky. Hrozí nebezpečí požáru.
• Obrobek se při broušení zahřívá. Nedotýkejte se opracovaného místa, nechce jej nejdříve ochladit. Hrozí nebezpečí popálení. Použí-vejte chladicí prostředek nebo podobný způsob zchlazení.
• Pred pracovními přestávkami vždy vyprázdněte zásobník na prach. Brusný prach v lapači prachu, mikrofiltru, papírovém sáčku (nebo v sáčku filtru, respektive ve filtru odsávače prachu) se může při nepříznivých podmínkách (odlétávající jiskry při broušení kovů) samovolně vznítit. Zvláštní nebezpečí hrozí, je-li brusný prach smíšen se zbytky laku či polyuretanu nebo jiných chemických látek a brusivo se po delší práci zahrálo. Dodržujte také návod k obsluze Vašeho vysavače, zda je tento vhodný pro odsávání brusných třísek.
• Zapojte prístroj do zásuvky s proudovým chráničem (diferenciální proudová

ochrana) s reakčním proudem nepřesahující 30 mA.

- Když se přípojné vedení tohoto nástroje poškodí, musí být na-hrazené zvláštním přípojným vedením, které lze obdržet od výrobce anebo od jeho servisní služby zákazníkům.

Zbývající rizika

I když toto elektrické nářadí obsluhujete v souladu s předpisy, stále existují zbývající rizika. V souvislosti s technologií a konstrukcí tohoto elektrického nářadí se mohou vyskytovat následující rizika:

a) poškození plic, nebudete-li nosit vhodnou ochranu dýchacích cest;
b) zranění pořezáním
c) poškození sluchu, pokud není nasazena vhodná ochrana sluchu.
d) poškození očí, nebude-li nošena žádná vhodná ochrana očí.
e) poškození zdraví plynoucí z vibrací ruky a paže, pokud se přístroj používá delší dobu nebo není náležitě veden a udržován.

Varování! Toto elektrické nářadí vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností omezovat aktivní nebo pasivní lékařské implantáty. Pro snížení nebezpečí vážného nebo smrtelného zranění doporučujeme osobám s lékařskými implantáty před obsluhou stroje konzultovat implantát se svým lékařem a výrobcem.

Návod k montáži

Před jakýmkoliv nastavováním, údržbou anebo opravou, vytáhněte sítovou zástrčku ze zásuvky. Nebezpečí zásahu elektrickým proudem.

Montáz/demontáz brusného listu

Před nanesením brusného listu očistěte brusnou desku.

Používejte brusné listy vhodné velikosti. Při používání brusných listů, přesahujících rozměr brusné desky, může dojít ke zranění či zablokování, nebo roztržení brusných listů.

Trojúhelníková brusná deska (10) je vybavena upínací tkaninou k rychlému upnutí brusného listu (12).

Brusné listy (12) sestávají ze 2 dílů a lze je podle stavu opotřebení jednotlivě vyměnit. Abyste dosáhli optimálního výsledku broušení, používejte pouze brusné listy se stejnou zrnitostí.

Montáž brusného jazýčku

Předem namontovanou brusnou desku (10) můžete vyměnit za dodávaný brusný jazýček (13).

Demontáž brusné desky:

1. Otevřete upínací páku (16) a otočte ji až nadoraz ve směru brusného listu.

2. Sejměte přední díl brusné desky (10).

Nasazení brusného jazýčku:

1. Nasadte brusný jazýček (13) shora proti spodního dílu brusné desky (10) a pevně jej přitiskněte.

2. Pro zablokování otočte upínací páku (16) zpět do výchozí polohy.

Nasazení brusného listu pro brusný jazýček:

1. Přitiskněte brusný list pro brusný jazýček (14) rovnoměrně na brusný jazýček (13).

2. Nasadte brusný list na zadní díl brusné desky (10). Tak předejde- te znečištění brusné struktury.

Montáž brusného listu:

1. Přitiskněte oba díly brusné listu (12) rovnoměrně na desku (10). Dbejte na to, aby brusné listy navzájem lícovaly a otvory lícovaly s odsávacími otvory (15) brusné desky (10).

Demontáž brusného listu:

1. Brusný list (12) z brusné desky (10) odtáhněte.

Bruste pouze v případě, když jsou namontovány oba brusné listy.

Zapojení/vyjmutí/vyprázd- nění zásuvky na prach

brusnou

Zapojení zásuvky na prach:

1. Před zapojením se ujistěte, zda je zásuvka na prach (8) pevně uzavřená.

2. Stiskněte odblokovací tlačítko (4) na zásuvce na prach (8). Na-suňte zásuvku na prach (8) až na doraz k připojení k odsávání prachu (9). Oba výstupky (9a) na připojení k odsávání prachu (9) zaskočí do obou drážek (8a) na zásuvce na prach (8).

3. Uvolněte odblokovací tlačítko (4). Tlačítko zaklapne přes fixaci zásuvky na prach (8).

Vyjmutí zásuvky na prach:

1. Stiskněte uvolňovací tlačítka (4) a vyjměte zásuvku na prach (8).

Vyprázdnění zásuvky na prach:

1. Zatáhněte za jazýček (7) a sejměte víko zásuvky na prach (6).
2. K vyprázdnění zásuvku na prach (8) vyklepte.
3. Zásuvku na prach (8) opět zavřete.

yprázdnězete zásuvku na prach včas, aby se zajistil optimální výkon odsávání.

Externího odsávání prachu - připojení/odpojení

Připojení externího odsávání prachu:

1. Nasuňte adaptér externího odsávání prachu (11) až nadoraz k přípojce odsávání prachu (9).
2. K externímu odsávání prachu (11) připojte sací hadici odsáva- če prachu.

Sejmutí externího odsávání prachu

1. Vytáhněte sací hadici z adaptéru externího odsávání prachu (1).
2. Stáhněte adaptér pro externí od-sávání prachu (11).

Sací hadici vysavače můžete případně připojit k přístroji přímo a bez adaptéru.

Obsluha

Zapnutí a vypnutí

Dbejte na to, aby síťové napětí souhlasilo s údaji typového štítku přístroje.

Připojte přístroj na síťové napětí.

1. Přístroj zapněte překlopením zapínače/vypínače (1) do polohy „I“. Přístroj se rozběhne.

2. Přístroj vypněte překlopením za- pínače/vypínače (1) do polohy „0”. Přístroj se vypne.

Pokyny k práci

Při práci se zařízením noste vhodný oděv a odpovídající ochranné pomůcky.

Před každým použitím se ujis- těte, že je zařízení funkční.

Osobní ochranné prostředky a provozuschopné zařízení snižují riziko zranění a úrazů.

Nepoužívejte přístroj bez zásuvky na prach nebo externího odsávání prachu. Při používání zařízení na odsávání prachu lze snížit nebezpečí vznikající v důsledku prachu.

Při použití brusných listů bez otvorů není možné odsávání prachu. Zajistěte dobré větrání pracoviště.

Před jakýmkoliv nastavováním, údržbou anebo opravou, vytáhněte síťovou zástrčku ze zásuvky. Nebezpečí zásahu elektrickým proudem.

Broušení

• Přístroj zapněte a naneste na obrobek.
• Před vypnutím přístroje brusnou desku po opracování nadzvedněte.
• Sítový kabel odvedte vždy směrem do-zadu od prístroje.
• Před nanesením brusného listu očistěte brusnou desku.
• Pracujte pouze s bezvadnými brusnými listy, abyste dosáhli dobrých výsledků při broušení.
• Pracujte s malým a rovnoměrným přítlačným tlakem a stejnoměrným posuvem. Tím šetříte přístroj i brusný list.
• Rohy a hrany obruste špičkou nebo bočními hranami brusného listu. Jsou-li přední špičky trojúhelníkového brusného listu opotřebovány, lze brusný list sejmout, pootočit a znovu nasadit.
• Stejným brusným listem nebruste různé materiály (např. kov a poté dřevo).
• Vyprázdnězete zásuvku na prach nebo vysavač včas, aby se zajistil optimální výkon odsávání.

Výběr brusného listu

Zrnitost	Aplikace
P 60	k předběžnému broušení hru-bých dřevěných ploch
P 80
P 120	k rovinnému broušení
P 180
P 240	k jemnému broušení povrchůs nanesenou základní barvoua lakovaných povrchů

Volba brusné desky

Předmontovaná brusná deska:

- Pro broušení velkých ploch a opracování rohů, hran a vnějších zaokrouhlení.

Brusný jazýček:

- K obrábění malých výřezů a úzkých prostor.

Čištění a údržba

Před jakýmkoliv nastavováním, údržbou anebo opravou, vytáhněte síťovou zástrčku ze zásuvky.

Zajistěte provádění oprav a údržby, které nejsou popsány v tomto návodě, naším servisním střediskem. Používejte pouze originální díly. Nebezpečí poranění!

Pravidelně provádějte následující údržbářské a čistící práce. Tím se zaručí dlouhé a spolehlivé používání přístroje.

Čištění

Přístroj není dovoleno ostřikovat vodou ani pokládat do vody. Hrozí nebezpečí úrazu elektrickým proudem!

• Udržujte větrací štěrbinu, kryt motoru a držadla přístroje v čistotě. Použijte k tomu vlhký hadřík nebo kartáč.
  Nepoužívejte žádné čisticí prostředky, příp. rozpouštědla. Mohli byste přístroj nenapravitelně poškodit.
• Vyčistěte brusný list vysavačem nebo jej vyklepte.

Čištění/výměna filtrační vložky zásuvky na prach

Zkontrolujte filtrační vložku jednou nebo dvakrát ročně, zda není znečištěná.

Vyjmutí filtrační vložky:

1. Stiskněte uvolňovací tlačítka (E 4) a vyjměte zásuvku na prach (8) (viz „Zapojení/vyjmutí/ vyprázdnění zásuvky na prach“).

2. Zatáhněte za jazýček (7) a sejměte víko zásuvky na prach (6).

3. Stáhněte přídržný rám (17) na víku zásuvky na prach (6) a vy-táhněte filtrační vložku (18).
4. Filtrační vložku (18) vyperte ve vlažné vodě s mýdlem a nechte ji uschnout.

Vyměňte silně znečištěnou nebo poškozenou filtrační vložku (viz „Náhradní díly/příslušenství“).

Vložení filtrační vložky:

1. Vložte filtrační vložku (18) a přídržný rám (17) do víka zásuvky na prach (6).
2. Zásuvku na prach (8) opět uzavřete.

Skladování

• Přístroj uchovávejte na suchém místě chráněném proti prachu, a mimo dosah dětí.
• Vyprázdněte zásuvku na prach před uložením přístroje (viz „Zapojení/vyjmutí/vyprázdnění zásuvky na prach“).

Odklízení a ochrana okolí

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

Elektrické prístroje nepatří do domácího odpadu

Odevzdejte jej ve sběrně šrotu. Použité díly z plastu a kovu se tam dle druhu materiálu roztřídí a mohou se pak zavést do recyklace. Dotažte se k tomuto tématu ve Vašem servisním středisku.

Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Záruka

Vážení zákazníci,

Na tento prístroj poskytujeme 3letou záruku od data zakoupení.

V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva.

Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.

Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.

Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.

Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.

Záruční doba a zákonné nároky na odstranění vady

Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.

Rozsah záruky

Přístroj byl precizně vyroben podle přis- ných jakostních směrnic a před dodáním byl svědomitě zkontrolován.

Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (nástroj, brusný list), nebo poškození křehkých dílů (např. spínače).

Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba.

Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno.

Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.

Postup v případě uplatňování zá- ruky

Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:

- Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (např. IAN 303400).

- Číslo výrobku je uvedeno na typovém štítku, matrici, na titulním listě vašeho návodu (dole vlevo) nebo na nálepce na zadní nebo spodní straně.

- Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.

- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.

Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.

Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.

Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.

Likvidaci vašich poškozených zaslaných prístrojů provedeme bezplatně.

Service-Center

CZ Servis Česko

Tel.: [phone]

E-Mail: [e-mail]

IAN 303400

Dovozce

Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.

Náhradní díly/příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu

Pokud nemáte internet, tak prosím zavolejte na servisní středisko (viz „Service-Center“ strana 89). Ujistěte se, že budete mít po ruce níže uvedená čísla objednávky

Pol Označení Č. artiklu.

Návod

k obsluze

A 10 brusná deska, předmontováno 91104224
A 13 brusný jazýček, předmontováno 91104225
A 11 adaptér k externímu odsávání prachu 91104222
A 8 zásobník na prach
G 18 vložka filtru zásobníku na prach 91104223
A 12 6 brusných listů na dřevo (P 40*), pro brusnou desku	30211092
	6 brusných listů na dřevo (P 80*), pro brusnou desku	30211093
	6 brusných listů na dřevo (P 120*), pro brusnou desku	30211094
	10 brusných listů na dřevo (P 120*), pro brusnou desku	30211090
	6 brusných listů na dřevo (P 180*), pro brusnou desku	30211095
	6 brusných listů na dřevo (P 240*), pro brusnou desku	30211096
	set, 5 brusných listů na dřevo, pro brusnou desku(2x P 60*, 2x P 120*, 1x P 240*)	30211088
	set, 30 brusných listů na dřevo, pro brusnou desku(12x P 60*, 12x P 120*, 6x P 240*)	30211089
	set, 18 brusných listů na dřevo, pro brusnou desku(6x P 60*, 6x P 120*, 6x P 240*)	30211091
	set, 30 brusných listů pro brusnou desku24x na dřevo: 6x P 60*, 6x P 120*,6x P 180*, 6x P 240*3x na kámen: 1x P 80*, 1x 180*, 1x P 400*3x na lak: 1x P 60*, 1x P 120*, 1x P 240*)	30211097
A 14 6 brusné listy pro brusný jazýček (P 80*) 30211085
	6 brusné listy pro brusný jazýček (P 120*) 30211086
	6 brusné listy pro brusný jazýček (P 180*) 30211087

* P = zrnitost

91104:

Hledání chyb

Problém Možná příčina	Odstranění chyb
Zařízení se neroz-běhne.	Chybí síťové napětí.Zareagovala domovnípojistka.	Zkontrolujte elektrickou zástrčku, napájecí kabel, vedení, síťovou zásuv-ku, popř. nechte domovní pojistkuopravit kvalifikovaným elektrikářem.
	Zapínač/vypínač (A 1) jevadný.	Oprava prostřednictvím servisníchocentra
	Závada motoru
Přístroj pracuje pře-rušovaně	Vnitřní uvolněný kontakt	Oprava prostřednictvím servisníchocentra
	Zapínač/vypínač (A 1) jevadný
Motor se zpomalí azastaví	Přístroj je přetížen obrob-kem	Snížit tlak vyvíjený na brusnýnástroj
		Nevhodný obrobek
Nesprávným výkonpři broušení	Brusný list není vhodnýpro právě opracovávanýobrobek	Použít vhodný brusný list nebovhodnou brusnou desku (viz „Ná-vod k montáži”)
	Brusný list je opotřebený	Použít nový brusný list (viz „Návodk montáži”)
Brusný list se rychleopotřebovává	Brusný list není vhodnýpro právě opracovávanýobrobek	Použít vhodný brusný list (viz„Návod k montáži”)
	Použito příliš mnoho tlaku Snížit tlak

Obsah

Úvod....92

Účel použitia....92

Všeobecný popi ......93

Objem dodávky....93

Prehl'ad....93

Technické údaje......93

Bezpečnostnépokyny .....94

Symboly a grafické znaky ..... 94

Všeobecné bezpečnostné pokyny pre elektrické nástroje....94

Zvyškové riziká....97

Montážny návod....98

Čistenie a údržba ...... 100

Čistenie 101

Servisná oprava ......105

Service-Center....105

Dovozca....105

prehlásenia o zhode CE......112

Nákresy explózií ......113

Úvod

3 vetrací otvor nádržky

Menovité vstupné napätie

(U) 230 V\~, 50 Hz

Príkon (P).... 160 W

Hmotnost'......asi 1,1 kg

Ochranná trieda....回 II

Druh ochrany....IPXO

Nebezpečenstvo zásahu elektrickým prúdom! Pred začiatkom údržbárskych a ošetrovacích prác vytiahnite kábel z elektrickej siete.

Používajte ochranné rukavice

Ochranná trieda II (Dvojitá izolácia)

Všeobecné bezpečnostné po- kyny pre elektrické nástroje

Pred akýmkol'vek nastavovaním, údržbou alebo opravou, vytiahnite sietovú zástrčku zo zásuvky. Nebezpečenstvo zásahu elektrickým prúdom.

Predtým než založíte brúsny list, očistite brúsnu platňu.

1. K vypnutiu prepnite spínač zap/ vyp (1) do polohy „0“, zariade- nie sa vypne.

Pokyny pre prácu

Pred každým použitím sa presvedčte, či náradie je funkčné.

Pred akýmkol'vek nastavovaním, údržbou alebo opravou, vytiahnite sietovú zástrčku zo zásuvky. Nebezpečenstvo zásahu elektrickým prúdom.

Brúsenie

- Na brúsenie velkých plôch a opracovanie rohov, hrán a vonkajších zaoblení.

Brúsny jazyk:

Pred akýmkol'vek nastavovaním, údržbou alebo opravou, vytiahnite siet'ovú zástrčku zo zásuvky.

Pol Označenie Č. Artiklu Návod na obsluhu

A	10 sací otvor, predmontovaný 91104224
A	13 brúsny jazyk, predmontovaný 91104225
A	11 adaptér externého odsávania prachu 91104222
A	8 nádržka na prach
G	18 filtračná vložka nádržky na prach 91104223
A	12	6 brúsnych papierov na drevo (P 40*), pre brúsny kotúč	30211092
		6 brúsnych papierov na drevo (P 80*), pre brúsny kotúč	30211093
		6 brúsnych papierov na drevo (P 120*), pre brúsny kotúč	30211094
		10 brúsnych papierov na drevo (P 120*), pre brúsny kotúč	30211090
		6 brúsnych papierov na drevo (P 180*), pre brúsny kotúč	30211095
		6 brúsnych papierov na drevo (P 240*), pre brúsny kotúč	30211096
		sada, 5 brúsnych papierov na drevo, pre brúsny kotúč(2x P 60*, 2x P 120*, 1x P 240*)	30211088
		sada, 30 brúsnych papierov na drevo, pre brúsny kotúč(12x P 60*, 12x P 120*, 6x P 240*)	30211089
		sada, 18 brúsnych papierov na drevo, pre brúsny kotúč(6x P 60*, 6x P 120*, 6x P 240*)	30211091
		sada, 30 brúsnych papierov pre brúsny kotúč24x na drevo: 6x P 60*, 6x P 120*,6x P 180*, 6x P 240*3x na kameň: 1x P 80*, 1x 180*, 1x P 400*3x na lak: 1x P 60*, 1x P 120*, 1x P 240*)	30211097
A	14	6 brúsne listy pre brúsny jazyk (P 80*)	30211085
		6 brúsne listy pre brúsny jazyk (P 120*)	30211086
		6 brúsne listy pre brúsny jazyk (P 180*)	30211087

*P = zrnitost'

911042

Zistovanie závad

Překlad originálního prohlášení o shodě CE
Potvrzujeme tímto, žeRuční bruskamodel PHS 160 E5Pořadové číslo201810000001 - 201810177250odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:
2006/42/EC • 2014/30/EU • 2011/65/EU*
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní normy a ustanovení:
EN 60745-1:2009/A11:2010 • EN 60745-2-4:2009/A11:2011EN 55014-1:2006/A2:2011 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321:2009
Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce:
Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 Großostheim, Germany30.10.2018	Christian Frank(Osoba zplnomocněná k sestavení dokumentace)

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
