GEBRUIKSAANWIJZING Combi 4 Trumatic

NL Gebruiksaanwijzing Pagina 35 Im vertuig meenemen!
DK Brugsanvising Side 43 Skal medbringes i koretojet!
E Instrucciones de uso Pagina 51 iLlevalas en el vehiculo!

Entleeren des Boilers

Functiebeschrijving 35

Veiligheidsaanwijzingen 36

Belangrijke bedieningsvoorschriften 36

Gebruiksaanwijzing

Bedieningspaneel 37

Kamerthermostat 37

FrostControl 37

Sluiten van de aftapkraan 37

Automatischen openen van de aftapkraan 37

Handmatigopen van de aftapkraan 37

Ingebruikname 37

Zomerstand 38

Winterstand 38

Uitschakelen 38

RodeLED"storing" 38

Deboilervullen 38

Deboileraftappe 38

Onderhoud 39

Bveiligingen 39

Verwijdering 39

Instructies voor het opsporen van fouten 40

Watervoorzieing 40

Accessoires 41

Conformiteitsverklaring 42

Garantieverklaring van de fabrikant Truma 42

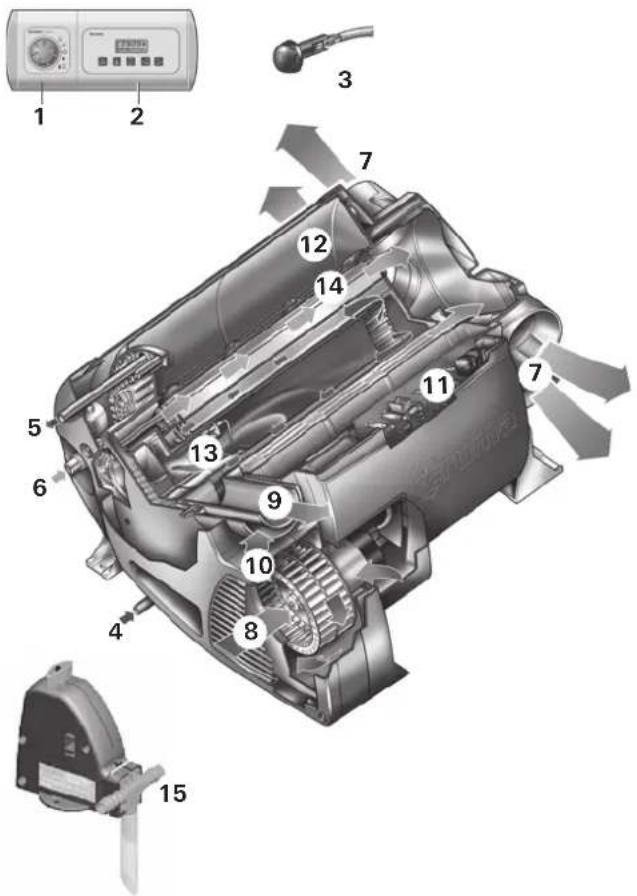

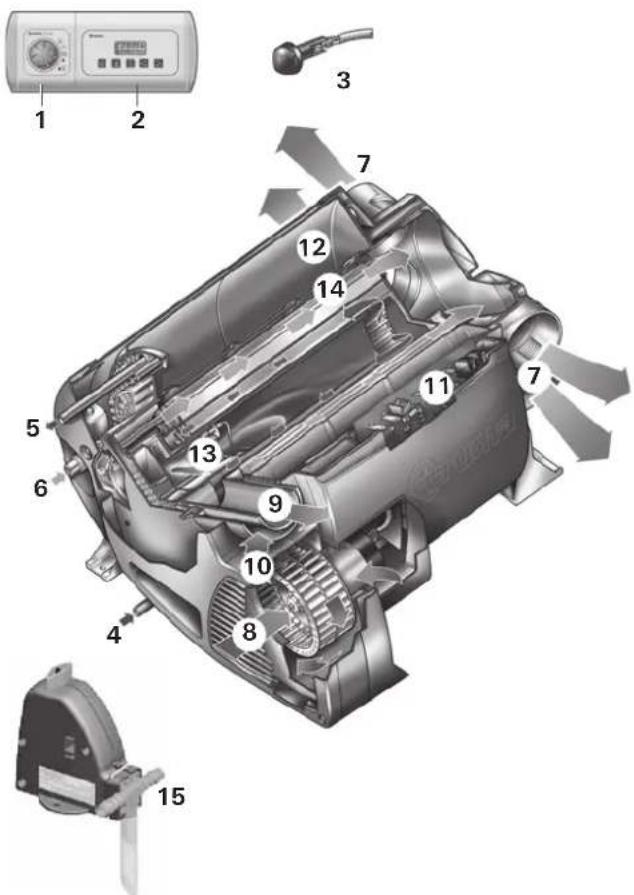

1 Bedieningspaneel
2 Tijdschakelklok ZUCB (toebehoren)
3 Binnentemperatuurvoeler
4 Koudwateraansluiting
5 Warmwateraansluiting
6 Gasaansluiting
7 Uitlaatopeningen voor warme lucht
8 Circulatieaanzuiing
9 Uitlaatgasafvoer
10 Verbrandingsluchttoevoer
11 Elektronische regeleenheid
12 Waterreservoir (10 liter)
13 Brander
14 Warmtewisselaar
15 FrostControl(veiligheids-/aftapkraan)

Gebruktesymbolen

Symbool wijst op möglichke gevaren.

Aanwijizing met informatie en tips.

Functiebeschrijving

De gasverwarming Truma Combi is een warmeluchtkachel met geintegreerde warmwaterboiler (10 liter inhoud). De brander werk ist ondersteuning van een ventilator, daardoor is een correct functioneren ook gewaarborgd tijdens het rijden.

Met de kachel kan in de winterstand de ruimte en tegelijkertijd water worden verwarmd. Als alleen warm water nodig is, is dit möglichk in de zomerstand.

• In de zomerstand vindt de verwarming van de waterinhoud plaats bij de laagste brandstand. Als de watertemperatuur is bereikt, schakelt de branderuit.
  In de winterstand kiest het apparaat automatisch de benodigde vermogensstandaar gelang het temperatuurverschil tussen de op het bedieningspaneel ingestelde temperatuur en de huidige binnentemperatuur. Bij gemulde boiler wordt het water automatisch meeverwarmd. De watertemperatuur is afhankelijk van de gekozen functie en de capaciteit van de warmteafgithe.

Bij temperaturen van ca. 3^ bij de automatische veiligheids-/aftapkraan FrostControl gaat deze open en worden deboiler geleegd.

Veiligheidsaanwijzingen

Voor de werkung van gasregelaars, gastoestellen resp. gasinstallaties, is het gebruik van staande gasflessen waaruit gas in gasvormige toestand worden genomen verplicht voorgeschreven. Gasflessen waaruit gas in vloeibare toestand worden genomen (bijv. voor hefftrucks) zijn voor de werkung verboden, onward tot beschadiging van de gasinstallatie leiden.

Bijlekken in de gasinstallatie of wanner een gasreuk worden waargenomen:

• alle open vlammen doven
  -ramen endeuren openen
• alle snelsluitkleppen en gasflessen sluiten
• Niet roken
• geen elektrische schakelaars bedieren
• de hele installmentie door een yakman lately controlleren!

Reparaties mogen alleen door vakbekwame monteurs worden uitgevoerd!

Garantie en claims i.v.m. aansprakelijkheid komen in onderstaande gezallen te verrallen:

• veranderingen aan het apparaat (met inbegrip van toebehoren),
• veranderingen aan de afvoer van de uitlaatgassen en aan de schoorsteen.
• gebruik van andere dan originele Truma-onderdelen als verwangende onderdelen of toebehoren,
• het Niet opvolgen van de montage- en gebruiksaanwijzing.

Bovendien vervalt hierdoor de gebruikstoelating voor het apparaat en in sommige landen ook voor het voertuig.

De werkdruk van de gasvoorziening 30 mbar要去 overeenstemmen met de werkdruk van het toestel (zie typeplaat).

De gasinstallatie要去 voldoen aan de technische voorschriften en voorschriften van overheidswege van het land van gebruik (in Europa b.v. EN 1949 voor motorvoertuigen). Nationale voorschriften en regelingen (in Duitsland b.v. het DVGW-werkblad G 607 voor voertuigen)要去en inucht genomen worden.

Het testen van de gasinrichting moet in Duitsland elke 2aar door een vakman (DVFG, TUV, DEKRA) worden uitgevoerd. Dit要去 op het desbeteffende keuringscertificaat (G 607) worden aangegeven.

De eigenaar van het voertuig is zich verantwoordelijk voor de keuring ervan.

Gastroestellen mogen bij het tanken, in parkeergarages, garages of op veerboten Niet gebruikt worden.

Bij de eerste ingebruikname van een fabrieknieuw apparaat (en na een langere stilstand) kan zich kort een lichte rook - en geurontwikkeling voordoen. Het is zinvol, het toestel in zomerstand (60^) meerde malen op te warmen en te zorgen voor een goede ventilatie van de ruimte.

Warmtegevoelige voorwerpen (bijv. spuitbussen) of brandbare vloeistoffen mogen Niet in de inbouwruimte van de kachel worden opgeslagen, waar der hier onder bepaalde omstandigeden hove temperaturen konnen optreden.

Voor de gasinstallaties mogen alleen drukregelinrichtingen volgens EN 12864 (in motorvoertuigen) met een vasteuitgangsdruk van 30 mbar worden gebruikt. De doorstromingssnelheid van de drukregelaar moet ten minste overeenstemmen met het maximum verbruik van alle door de installatiefabrikant ingebouwde toestellen.

Voor voertuigen raden wij de Truma gasdrukregelinstallaties SecuMotion / MonoControl CS en voor de tweeflessengasinstallatie de gasdrukregelinstallaties Truma DuoComfort / DuoControl CS aan.

Bij temperaturen rond 0^ en.daaronder moet de gasdrukregelaar resp.de omschakelklep met de regelaarverwarming EisEx gelebruikt worden.

Er mogen uitsluitend voor het land van gebruik geschikte regelaar-aansluitslangen die voldoen aan de eisen van het land, gebruikt worden. Deze要去en regelmatig gecontrolererd worden op broosheid. Voor gebruik in de winter mogen uitsluitend winterharde speciale slangen gebruikt worden.

Drukregelapparatuur en slangleidingen dieren uiterlijk 10aar (bij zakelijk gebruik 8aar) na de fabricagedatum door neue te worden verrangen. Hiervoor is de gebruiker verantwoordelijk.

Belangrijke bedieningsvoorschriften

Werd de schoorsteen in de buurt resp. direct onder een te openen venster geplaatst, dan要去 het toestel voorzien zijn van een automatische uitschakelinrichting, om werkig bij geopend venster te verhinderen.

Regelmatig, vooral na lange reizen, moet worden gecontroleerd of de gecombineerde aan-/afvoerpijp Niet is beschadigd en of de aansluitingen nog intact+zijn. Dit geldt ook voor het toestel zich en de schoorsteen.

Na eenkleine interne gasontploffing (foutieve ontsteking) moet de rookgasafvoer door een vakbekwaam monteur worden gecontroleerd!

De schoorsteen voor de afvoer van rookgas en de toevoer van verbrandingslucht要去iijd vrij worden gezchoolen van vuil (spatsneeuw, ijs, bladeren, enz.).

De warme-luchtuitlaten en de openingsoor de Circulatieaanzuiigding dienen vrij te+zijn, zodat het toestel Niet oververhit raakt. De ingebouwde temperatuurbegrenzer blokkeert de gastroevoer als het toestel te heet worden.

Voor verwarmingijdens het rijden is in richtlijn 2004/78/EG voor campers een veiligheidsafsluitinrichting voorgeschreven.

De gasdrukregelinstallaties Truma SecuMotion / MonoControl CS voldoen aan deze vereiste.

Alsergeenveiligheidsafsluitinrichting(bijv.zoalsinde gasdrukregelinstallatiesTrumaSecuMotion/MonoControlCS) geinstalleerd is,moet de gasfles tijdens de rit gesloten zin en moeten erwaarschuwingsborden in de flessenkast en in deomgeving van het bedieningspaneel aangebrachte worden.

Voor verwarming tijdens het rijden raden wij voor caravans ook een veiligheidsafsluitinrichting aan.

Gebruiksaanwijzing

Voor ingebruikname dienen eerst de Gebruiksaaanwijzing en de „Belangrijke bedieningsvoorschriften" te worden doorgenomen! De voertuigbezitter is ervoor verantwoordelijk dat het apparaat op correcte wijze kan worden bediend.

De bij het apparaat geleverde gele sticker met waarschuwingen voor de gebruiker要去 door de inbouver of de eigenaar van het voertuig op een voor elke gebruiker duidelijk zichtbare plaats in het voertuig worden aangebracht (bijv. op de deur van de klerenkast)! Als u deleze sticker Niet heb, moet u die bij Truma aanvragen.

Voor het eerste gebruik absolut de volledige waterverzorging met�kwater goed doorspoelen. Wanner de kachel Niet in werkking is, moet bij vorstgevaar het water absolut worden afgetapt! U kunt in geval van vorstschade geen aanspraak maken op de garantie!

De met water in aanraking komende materialen van het apparaat+zijn drinkwaterecht (zie verklaring vanwege de fabrikant www.truma.com - Manufacturer Declaration).

Bedieningspaneel

(verewarmen en warm water)

a = Draaiknop voor kamertemperatuur (1-5)

b = groene LED brandt „in bedrijf"
groene LED knippert

"naloop" voor temperatuurverlaging van het toestel is actief

c = Zomerstand (watertemperatuur 40 °C of 60 °C)

d = Winterstand

(verewarmen zonder gecontroleerde watertemperatuur of met leeggemaakte waterinstallatie)

e = Winterstand

(verewarmen met gecontroleerde watertemperatuur)

f = Draaischakelaar ,uit"

g = gele LED brandt „boiler opwarmfase"

h = rode LED brandt, rode LED knippert „storing"

De LED's zijn alleen in ingeschakelde toestand zichtaar.

Kamerthermostaat

Voor het meten van de kamertemperatuur bevindt zich in het voertuig een externe Binnentemperatuurvoeler (i). De positie van de voeler worden door de voertuigfabrikant, al naargelang voertuigtype individuelafgestem. Meer informatie vindt u in de gebruiksaanwijzing van uw voertuig.

i = Binnentemperatuurvoeler

De thermostaatinstelling op het bedieningsspaneel (1 - 5)要去 conform warmtebehoefte en constructie van het voertuig individuel vastgesteld worden. Voor een gemiddelde kamertemperatuur van ca. 23^ adviseren wij eenthermostaatinstelling van ca.4.

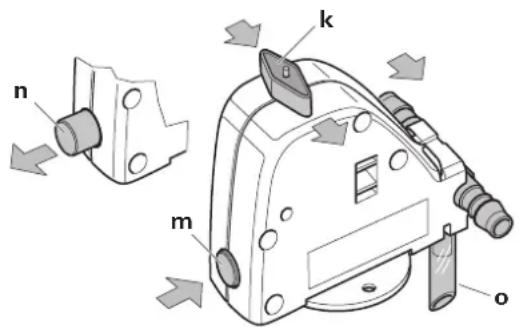

FrostControl

(veiligheids-/aftapkraan)

FrostControl is een stroomloze veriligeids-/aftapkraan. Deze zorgt bij vorstgevaar automatisch voor lediging van de inhoud van de boiler via een aftapaansluiting. Bij overdruk in het systeme volgt automatisch een schoksgewijze drukaanpassing via de veriligeidsklep.

k = draaischakelaar stand „in bedrijf"
m = drukknop stand „gesloten"
n = drukknop stand „lediging"
o = aftapaansluiting (aar buiten door de voertuigbodem geleid)

Sluiten van de aftapkraan

Controleren of de draaischakelaar op "in bedrijf" (stand k) d.w.z. parallel aan de wateraansluiting staat en vastzit.

De aftapkraan sluiten door de drukknop in te drukken. De drukknop moet in stand (m) „gesloten" vastklikken.

Eerst bij temperaturen van meer dan ca. 7^ aan het aftapkraan kan dit met een drukknop (positie m) manueel worden gesloten en kan de boiler worden gezuld.

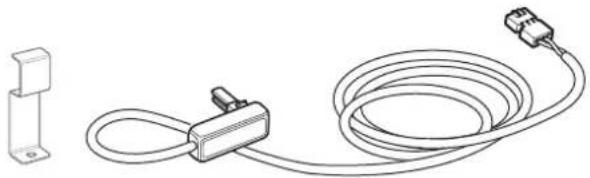

Als toebehoren levert Truma een verwarmingselement (art.-nr. 70070-01) dat in de FrostControl worden gestoken en met een beveiligingsplaat worden vastgezet. Dit verwarmingselement verwarmt bij ingeschakelde Combi de FrostControl op ca. 10^ . Hierdoor kan de boiler, onafhankelijk van de temperatuur in de inbouwruimte, na korteijd worden gezuld.

Automatisch openen van de aftapkraan

Bij temperaturen onder ca. 3^ aan het aftapkraan worden dit automatisch geopend, de drukknop springt er uit (positie n). Het water van de boiler ontwijk via de ledigingsstomp (o).

Handmatig openen van de aftapkraan

De draaischakelaar 180^ draaien tot deze vastklikt, waar bij springt de drukknop maar buiten (stand n). Het water van de boiler loopt via de aftapaansluiting (o) weg.

De aftapaansluiting (o) van de FrostControl moet steeds vrij bijven van verontreinigingen (sneeuwblubber, ijis, bladeren etc.) - om een goede afvoer van het water te garanderen! U kunt in geval van vorstschade geen aanspraak maken op de garantie!

Ingebruikname

De verwarmingsmodus is in principe zowel met als zonder waterinhoud onbeperkt möglichk.

Controleren of de schoorsteen vrij is. Eventuele afdekkingen algtd verwijderen.

Open de gasfles en de snelsluitkraan in de gastoevoerleiding.

Zomerstand

(alleen voor boiler)

Draaischakelaar op bedieningspaneel op stand (c-zomerstand) 40^ of 60^ zetten. De groene (b) en gele (g) LED branden.

Na bereiken van de ingestelde watertemperatuur (40^ of 60^) schakelt de brander uit en dooft de gele LED (q).

Winterstand

• Verwarmen met gecontroleerde watertemperatuur

Draaischakelaar op stand "e" zetten.

Draaiknop (a) op de gewenstethermostaatstand (1-5) draaien. De groene LED (b) voor werkinq brandt en geeft tegelijkertijd de stand van de gekozen binnentemperatuur aan. De gele LED (g) geeft de opwarmfase van het water aan.

Het toestel kiest automatisch de benodigde vermogensstandaar gelang het temperatuurverschil tussen de op het bedieningspaneel ingestelde en de huidige binnentemperaatu. Na bereiken van de op het bedieningspaneel ingestelde kamertemporatuur schakelt de brander terug maar de kleinste trap en verwarmt de waterinhoudaar 60^ .De geledLED (g) doofn a het bereiken van de watertemporatuur.

• Verwarmen zonder gecontroleerde watertemperatuur

Draaischakelaar op stand "d" zetten.

Draaiknop (a) op de gewenstethermostatatstand (1 - 5) draaien. De groene LED (b) voor werkinq brandt en geeft tegelijktijd de stand van de gekozen binnentemperatuur aan. De gele LED (g-opwarmfase van het water)brandt alleen bij een watertemperatuur onder 5^!

Het toestel kiest automatisch de benodigde vermogensstandaar gelang het temperatuurverschil tussen de op het bedieningspaneel ingestelde en de huidige binnentemperaatuur. Na het bereiken van de op het bedieningspaneel ingestelde binnentemperaatuur schakelt de brandier uit.De warmeluchtventilator draait met een laag torental verdzerolange utblaastemperaatuur (aan het toestel) hoger is dan 40^

Bij gemulde boiler wordt het water automatisch meeverwarmd. De watertemperatuur is dan afhankelijk van de afgegeven verwarmingscapaciteit en de verwarmingsduur voor het bereiken van de kamertemporatuur.

• Verwarmen met geleegde waterinstallatie

Draaischakelaar op stand "d" zetten.

Draaiknop (a) op de gewenste thermostaatstand (1 - 5) draaien. De groene LED (b) voor werkig brandt en geeft tegelijkkertijd de stand van de gekozen binnentemperatuur aan. De gele LED (g) brandt alleen bij een temperatuur van het toestel onder 5^

Het toestel kiest automatisch de benodigde vermogensstandaar gelang het temperatuurverschil tussen de op het bedieningspaneel ingestelde en de huidige binnentemperaatuur. Na het bereiken van de op het bedieningspaneel ingestelde binnentemperaatuur schakelt de brandier uit.De warmeluchtventilator draaat met een laag torental verder, zolang deuitblaastemperaatuur (aan het toestel) hoger is dan 40^

Uitschakelen

Kachel met draaischakelaar uitschakelen (stand f). De groene LED (b) dooft.

Knippert na het uitschakelen de groene LED (b) dan is een naloop voor de temperatuurverlaging van het toestel actief. Dit stopt na eenaar minuten en de groene LED (b) dooft dan.

Bij vorstgevaar要去h water absolutt worden afgetapt!

Sluit de snelsluitkraan in de gastoevoerleiding en draai de gasfles zich wanner het toestel gedurende langearend Niet worden gebruikt.

Rode LED „storing"

Bij storing gaat de rode LED (h) branden.

Mogelijkkeoorzakenvindt u in de instructies voor het opsporen van fouten.

Terugzetten (storingsreset) vindt plaats door uitzetten - als op het bedieningsspaneel geen LED meer knippert - en opnieuw aanzetten van de verwarming.

Als het raam waaraan een vensterschakelaar is gemonteerd, worden geopend, dan worden de werkung van de kachel onderbroken en gaat de rode LED (h) knipperen. Na sluiten van het raam worden de werkung hervat.

De boiler vullen

Controleren of de draaischakelaar van de aftapkraan (FrostControl) in bedrijf is, d.w.z. parallel aan de wateraansluiting staat en vastgeklikt.

De aftapkraan sluiten door de drukknop in te drukken tot deze vastklikt.

Bij een temperatuur onder ca. 7^ op de FrostControl pas de kachel uitschaken om de inbouwuimte en de FrostControl te verwarmen. Na eenaar minuten, als de temperatuur op de FrostControl boven 7^ is, kan de aftapkraan worden gesloten.

Schakel de stroomtoevoer maar de waterpomp in (via hoofdschakelaar of pompschakelaar).

Draai de warmwaterkranen in keulen en badkamer open (mengkranen of kranen met een hefboom stelt u in op de stand "warm"). De armaturen zolang geopend latent tot de boiler door uitpersen van de lucht is bevuld en het water zonder onderbrekingen stroomt.

Wanner alleen de koudwaterinstallatie zonder boiler wordt gebruikt, za de boiler toch met water worden gevuld. Om vorstschade te vermijden moet de boiler via de aftapkraan geleegd worden, ook als de boiler Niet in gebruik is.

Bij aansluiting op een centrale watervoorzieening (national of lokaal) moet een waterdrukregelaar worden gebruikt, om te voorkomen dat hogere drukwaarden dan 2,8 bar in de boiler können ontstaan.

De boiler aftappe

Stroom voor waterpomp uitschakelen (hoofd- of pompschakelaar).

Draai de warmwaterkranen in keulen en badkamer open.

Draaischakelaar van de aftapkraan (FrostControl) 180^ draaien tot deze vastklikt, waar bij springt de drukknop maar buiten en gaat de aftapkraan open.

De boiler worden nu via de aftapkraan directaar buiten geleegd. Door een emmer met dievenovereenkomstige inhoud eronder teplaatsen,controleren of de waterinhoud helemaal wegloopt (10 liter).U kunt in geval van vorntschade geen aanssprak maken op de garantie!

Onderhoud

Voor onderhouds- en reparatiewerkzaamheden mogen uitsluitend originele reserveonderdelen van Truma gebruikt worden.

Voor de reiniging, ontkieming en het onderhoud van de boiler raden wij het systeemonderhoud van Truma aan. Andere producten - in het bijzonder chloorhoudende producten - zijn ongeschikt.

De chemische methode ter bestrijding van micro-organismes in het toestel kan extra worden ondersteund door het water in de boiler regelmatig tot 70^ te verwarmen.

Draaischakelaar op bedieningspaneel op stand (c-zomerstand) 60^ zetten. De groene (b) en gele (g) LED branden.

Zodra het water in de boiler een temperatuur van 60^ heeft bereikt, schakelt de brander uit en doof de gele LED (g). Het toestel moet minstens 30 minutes ingeschakeld blijven en er mag geen warm water worden gebruikt. De restwarmte in de warmtewisselaar verwarmt het water tot 70^ .

Beveiligingen

De toestelbeveiliging bevindt zich onder de aansluitdop op de elektronica. Toestelbeveiliging alleen door een gelijke beveilig ing verrangen.

Toestelbeveiling: 10 A -traag - (T 10 A)

Verwijdering

Het toestel moet volgens de administratieve bepalingen van het respectievelijke land van gebruik verwijderd worden. Nationale voerschriften en wetten (in Duitsland is dit bijv. de Altfahrzeug-Verordnung)要去en inucht worden genomen.

In andere landen要去 de waar geldende voorschriften inRCT Acht worden genomen.

Technische gegevens

(vastgesteld conform EN 624 resp. Truma keuringsvoorwaarden)

Apparaatcategorie

_3 B/P volgens EN 437

Gassoort

Vloeibaar gas (propaan / butaan)

Bedrijfsdruk

30 mbar (zie typeplaatje)

Waterinhoud

10 liter

Opwarmtijd van ca. 15^ tot ca. 60^

Boiler ca. 20 min. (gemeten volgens EN 15033)

Kachel ^+ boiler ca.80 min.

Pompdruk

max. 2,8 bar

Systeemdruk

max.4,5 bar

Nominalverwarmingsvermogen

Hoeveelheid getransporteerde lucht

(vrijuitblazendzonderwarmeluchtbuis)

Combi 4: met 3 uitlaatopeningen voor

warme lucht max. 249m^3 /h

met 4 uitaatopeningen voor

warmlucht max.287 m3/h

Combi 6: met 4 uitaatopeningen voor

warmelucht max. 287m^3 /h

Stroomverbruik bij 12 V

Kachel + boiler

Combi 4: Voor korte duur max. 5,6 A

gemiddelde opgenomen stroom 1,1 A)

Combi 6: Voor korte duur max. 5,6 A

gemiddelde opgenomen stroom 1,3 A)

Opwarming boiler: maximaal 0,4 A

Ruststroom:0,001 A

Warmte-element FrostControl (optionel): maximaal 0,4 A

Gewicht (zonder waterinhoud)

Verwarmingstoestel: 14,0 kg

Verwarmingstoestel met periferie: 14,5kg

Technische wijzigingen voorbehonden!

Afmetingen

Fout Oorzaak Verhelpen

Erlicht geen LED op, hetapparaat is ingeschakeld ende bedrifsspanning ligt aan.	- Deugezeststichtag berghesstetjudgelbialschaken, 5 secondenkceed, bijv. na een onderbrekingvan de stroomtoevoer.	wachten en opnieuw inschakelen.
Na inschakenewinter- en zomerstand) brandtgeen LED.	- Geen bedrijsspanning.- Toestel- of voertuigzekering defect.	- Accuspanning 12 V controlleren, zonodig opladen.- Alle elektrische steekverbindungen controleren.- Toestelbeveiliging van toestel en voertuig controleren en eventuele vermieuwen (zie sekeringen).
Na het inschakenbrandt degroene LED, maar de kachelbrandt nicht.	- Elenigeestlekturpepatutiergelieiningsspaneel hoger zetter.- het bedieningsspaneel is lager dande binnentemperatuur.
Na het inschakenen van de verwarminglicht de groene LED op en
- de rode LED knippert met 5 Hz,	- Venster boven de schoorsteen open(vensterschakelaar).	- Venster sluiten.
	- Onderspanning.Accuspanning te laag < 10,0 V.	- Batterij opladen,evt. verouderde batterij verrangen.
- de rode LED knippert met 1 Hz,	- Dreigende anderspanning.Accuspanning te laag < 10,4 V.	- Accu laden!
- de rode en de gele LED knippenarenafwisselend met 1 Hz.	- Dreigende anderspanning bij hetverwarmen van de waterinhoud.Accuspanning te laag < 10,4 V.	- Accu laden!
Na het inschakenen van de kachelbrandt de groene en knippert de rode LED.	Elektronica is defect.- Neem contact op met het Truma servicecentrum.-
Ca. 30 sec. na het inschakenen van de kachel gaat de rode LEDbranden.	- Gasfles of snelsluitende klep in degastoevoerleiding gesloten.- Verbrandingsluchttoevoer c.q.uitlaatgasafvoer gesloten.	- Gastroevoer controleren en kleppen openen.- Openingen controleren op verontreinigung (sneeuwblubber, ijS, bladeren etc.) en.Deze eventueel verwijdenen.
Kachel schakelt na een langewerkingsstijd uit op storing.	- Zomermodus met leegwaterreservoir.- Uitlaatopeningen warme luchtgeblokkeerd.- Circulatiaanzuigig geblokkeerd.- Gasdrukregelaar bevoren.- Butaaanaandeel in de gasfleste hoog.	- Toestel uitschakelen en latent afkoelen. Boiler met watervullen.- Controle van de afzonderlijke uitaatopeningen.- Blokkade in de Circulatiaanzuigig verwijdenen.- Regelaarverwarming (EisEx) gebrueken.- Propaan gebruiken (met name bij temperaturen beneden10 °C is butaan nicht geschikt voor verwarmen).
De groene en rode LED knipperen(met 5 Hz) na het uitschakelen van de verwarming.	- Toestel is bij storing uitgeschakeld.Naloop voor temperatuurverlagingvan het toestel is actief.	- Naloop schakelt na enkele minuten uit. Pas daarna isterugzieten (storingsreset) door uitschakelen en opnieuwinschakelen möglichk.
Groene LED knippert (met 5 Hz) na het uitschakelen van de verwarming.	- Naloop voor temperatuurverlagingvan het toestel is actief.	- Geen foult. Naloop schakelt na ca. 5 minuten uit.
Watervoorzieening
Na het uitschakelen van de kachelgaat de aftapkraan (FrostControl)open.	- Kachpleshatabalejeftabiktemperatenorden onder ca. 3 °Cgaata.3 °C.	de aftapkraan automatisch open! Zonder verwarming kan de aftapkraan pas bij temperaten vanaf ca. 7 °C weer worden gesloten! - Verwarmingselement voor FrostControl gebruiken.
De aftapkraan (FrostControl) kanniet meer worden gesloten.	- Temperatuur bij aftapkraan onderca.7 °C.- Draaischakelaar staat Niet op „in bedrijf".	- Kachel inschakelen. Zonder verwarming kan de aftapkraan pas bij temperaten vanaf ca. 7 °C weer worden gesloten! - Draaischakelaar van aftapkraan op „in bedrijf"zetten aansluitend op de drukknop drukken tot.Deze vastkliftk.
Water strooortschoksgewijzeuit de afvoeraansluiting van deFrostControl.	Waterdruk te hoog.- Pompduk controleren (max. 2,8 bar). Bij aansluiting opeen centrale watervoorzieening (land- resp. city-aansluiting)moet een drukregelaar gebruikt worden, deze voorkomtdat hogere drukken dan 2,8 bar in de boiler kannenoptreden.

Als deze maatregelen Niet tot opheffen van de storing leiden, neem dan contact op het Truma servicecentrum.

Accessoires

Truma-tijdschakelaar ZUCB, incl. verbindingskabel van 3 m (art.-nr. 34043-01). Verlengkabel 6 m voor de tijdschakelaar ZUCB (art.-nr. 34301-03).

Verwarmingselement voor FrostControl met aansluitkabel 1,5m en beveiligingsplaat (art.-nr. 70070-01).

Standaard levert Truma bij elk bedieningspaneel / elke tijdschakelklok een passend afdekraampje in de kleur agaat Grijs. Als special toebehoren zijn bovendien nog andere afdekraampjes in de kleuren zwart, beige, platina en goud verkrijgbaar.

Passend bij de bedieningspanelen of de tijdschakelklok zijn de in 8 verschillende kleuren verkrijgbare zijdelen een optisch aantrekkelijke afwerking.

Neem hiervoar a.u.b. contact op met uw specialzaak.

Bevestigingsklem, 1 stuk (art.-nr. 34000-65900). Voor de montage van verschillende Truma bedieningspanelen na elkaar.

Andere toebehoren (zonder afbeelding) voor bedieningspaneel:

bedieningspaneelkabel 6 m (art.-nr.34020-21400)
-koppeling (art.-nr.34020-21500)
verlengkabel 3 m incl. koppeling (art.-nr. 34301-02)
- verlengkabel 6 m incl. koppeling (art.-nr. 34301-01)

Conformiteitsverklaring

1. Stamgegevens van de fabrikant

2. Identificatie van het apparaat

Type /uitvoering:

LPG-combiverwarmingstoestel / Combi 4 (E), Combi 6 (E)

3. Voldoet aan de voorschriften in de volgende EG-richtlijnen

3.1 Gastroestellenrichtlijn 90/396/EEG
3.2 Laagspanningsrichtlijn 2006/95/EG
3.3 Richtlijn 2001/56/EG, 2004/78/EG, 2006/119/EG betreffende verwarmingstoestellen
3.4 Richtlijn voor radio-ontstoring van motorvoertuigen 72/245/EEG (met aanvullingen)
3.5 Elektromagnetische compatibiliteit 2004/108/EG
3.6 Richtlijn 2000/53/EG betreffende oude voertuigen
3.7 Drinkwaterrichtlijn 98/83/EEG

en draagt de typegoedkeuringsnummers e1 03 5020

Combi 4 (E): e1 00 0193, E1 122R-00 0193

Combi 6 (E): e1 00 0194, E1 122R-00 0194

en het CE-teken met het CE-productidentificationnummer

CE-0085BS0085

4. Basis van het conformiteitbewijs

EN 624, EN 15033; EN 298, 2001/56/EG, 2004/78/EG

2006/119/EG; 2004/104/EG, 2005/83/EG, 2006/28/EG

2000/53/EG: 2006/95/EG; 2004/108/EG; EN 60335-1,

EN 60335-2-21; EN 60335-2-30; DIN 2001-2; DVGW W270, KTW.

5. Controllerende instantie

DVGW, Kraftfahrh-Bundesamt (Duitse overheidsdienst voor mobiliteit en vervoer)

6. Gegevens over de functie van de ondertekenaar

Handtekening: Dr. Andreas Schmoll

Bedrijsleiding techniek Putzbrunn, 19 augustus 2009

Garantieverklaring van de fabrikant Truma

1. Gevalen waarin op garantie aanspraak kan worden gemaakt

De fabrikant biedt garantie voor defecten aan het toestel die worden veroorzaakt door materiaal- of fabricagefouten. Daarnaast blijven ook de bij de wet bepaalde voorwaarden voor aanspraak op garantie van kracht.

Er kan geen aanspraak op de garantie worden gemaakt:

• voor aan slijtage onderhevige onderdelen en tatsächlijke slijtage,
• door gebruik van andere dan originele Truma onder-delen in de apparaten en bij gebruik van ongeschikte gasdrukregelaars,
• indien de inbouw- en gebruiksaanwijzingen van Truma nicht werden aangehonden,
• als gevolg van ondeskundig gebruik,
• als gevolg van een ondeskundige transportverpakking.

2. Omvang van de garantie

De garantie geldt voor defecten in de zin van punt 1, die binnen de 24 maanden na het sluiten van de verkoop-overenkomstussen de verkoper en de eindgebruiker onstaan. De fabrikant za dergelijkke gebreken alsnog verhelpen, d.w.z. maar eigena keuze herstellen of voor een verrangende levering zorgdragen. Indien de fabrikant dit onder garantie verwelpt, begint de garantietermijn voor het gerepareerde of verrangen onderdeel Niet opnieuw, maar valt het verder onder de oude garantietermijn. Andere aanspraken, met name verwangbing bij schade voor de koper of derden is uitgesloten. De voorschriften van de wet op produit-aansprakelijkheid blijven onverminderd gelden.

De kosten voor het beroep dat op de eigene service-afdeling van Truma worden gedaan om een defect te herstellen dat onder de garantie valet, met name transport-, verplaatsings-, arbeids- en materiaalkosten, worden door de fabrikant gedragen, als de service-afdeling in Duitsland worden ingezet. Werkzaamheden van de afdeling klantenservice in andere landen vallen Niet onder de garantie.

Bijkomende kosten voor extra in- en uitbouwwerkzaamheden aan het toestel (bijv. demontage van meubel- of carrosserie-onderdelen) vallen Niet onder de garantie.

3. Indienen van garantieclaim

Het adres van de fabrikant luidt:

In Duitsland要去 bij storingen in prince het Truma servicecentrum worden gewaarschuwd; in andere landen staan de bestaande servicepartners tot uw beschikking (zie Truma Serviceblad of www.truma.com). Klachten moeten ander omschreven worden. Verder要去 het serienummer van het toestel evenals de aanschafdatum worden aangegeven.

Om de fabrikant in staat te stellen, te controleren of er spreke is van een geval dat onder de garantie valt, moet de consu-. ment het toestel voor zijn risico maar de fabrikant brengen of. waar deze opsturen. Bij schade aan verwarmingselementen (warmtewisselaars)要去 ook de gasdrukregelaar worden meegestuurd.

Bij opsturen maar de fabrikien dient het toestel als vrachtgoed verzonden te worden. Indien het geval onder de garantie valt, draagt de fabrikiek de transportkosten resp. kosten van opsturen en terugsturen. Als Niet op garantie aanspraak kan worden geldaakt, inforcee de fabrikant de klant hierover en geeft aan welke kosten Niet voor rekening van de fabrikant zich. Bovendien zich in dit geval de verzendkosten voor rekening van de klant.

Indholdsfortegnelse

NL In Duitsland要去i storingen in principe het Truma servicecentrum worden gwaarschuwd; in andere landen staan de bestaande servicepartners tot uw beschikking (zie Truma Serviceblad of www.truma.com).

Voor een snelle bediening dient u apparaattype en fabrieksnummer (zie typeplaat) gereed te houden.
