GEBRUIKSAANWIJZING FHL 900 C4 FLORABEST

Vertaling van de originele gebruiksaanwijzing

IAN 96814

GB IE

Vouw voor het lezen de pagination met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE AT CH

NL/BE Bedienings-enveiligheidsinstructies

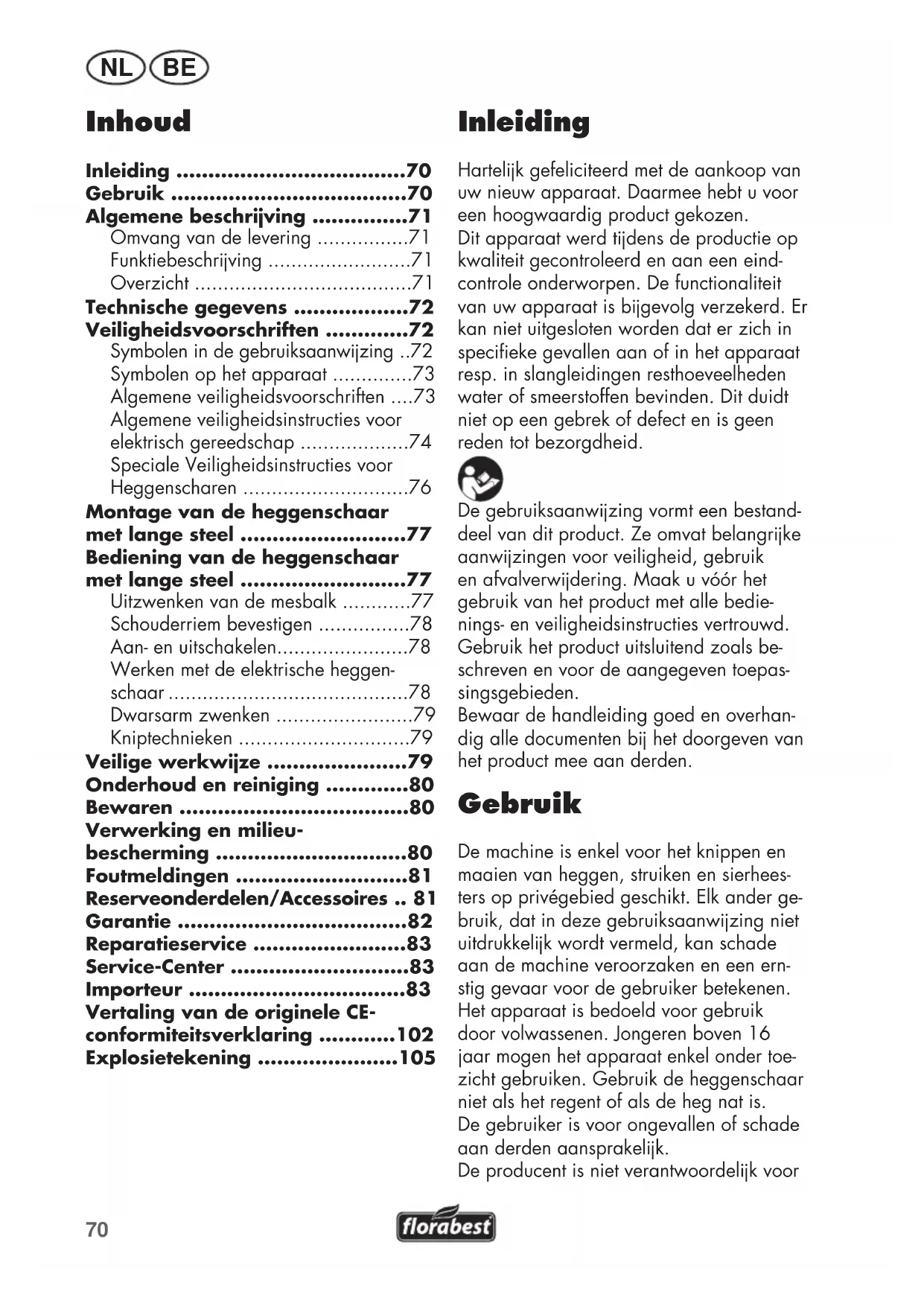

Algemene beschrijving 71

Omvang van de levering 71

Funktiebeschrijving 71

Overzicht 71

Veiligheidsvoorschriften 72

Symbolen in de gebruiksaanwijzing ..72

Symbolen op het apparaat 73

Algemene veiligheidsvoorschriften ....73

Algemene veiligheidsinstrumenties voor elektrisch gereedschap 74

Speciale Veiligheidsinstrumentes voor Heggenscharen 76

Montage van de heggenschaar met lange steel 77

Bediening van de heggenschaar met lange steel 77

Uitzwenken van de mesbalk 77

Schouderriem bevestigen 78

Aan-en uitschakelen. 78

Werken met de elektrische heggenschaar 78

Dwarsarm zwenken 79

Kniptechnieken 79

Veilige werkwijze 79

Onderhoud en reiniging 80

Bewaren 80

Verwerking en milieu-bescherming 80

Foutmeldingen 81

Reserveonderdelen/Accessoires .. 81

Garantie 82

Reparatieservice 83

Service-Center 83

Importeur 83

Vertaling van de originele CE-conformiteitsverklaring 102

Explosietekening 105

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw neuen apparaat. Daarmee hebt u voor een hoogwaardig product gekozen.

Dit apparaat ward tijdens de productie op kwaliteit gecontroleerd en aan een eind-controle onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd. Er kan Niet uitgesloten worden dat er zich in specifieke gezallen aan of in het apparaat resp. in slangleidingen resthoeveelheden water of smeerstoffen bevinden. Dit duidt nicht op een gebrek of defect en is geen reden tot bezorgdheid.

De gebruiksaanwijzing vormt een bestanddeel van dit product. Ze omvat belangrijke aanwijzingen voor verilgheid, gebruiken afvalverwijdering. Maak u voor het gebruik van het product met alle bedie-nings- en verilgheidsinstructies vertrouwd. Gebruik het product uitsluitend zoals beschreiben en voor de aangegeven toepassingsgebieden.

Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.

Gebruik

De machine is enkel voor het knippen en maaien van heggen, struiken en sierheesters op privégebied geschikt. Elk ander gebruik, dat in deze gebruiksaanwijzing Niet uitdrukkelijk worden vermeld, kan schade aan de machine voroorzaken en een ernstig gevaar voor de gebruiker betekenen. Het apparaat is bedoeld voor gebruik door volwassenen. Jongeren boven 16aar mogen het apparaat enkel onder toezicht gebruiken. Gebruik de heggenschaar nicht als het regent of als de heg nat is.

De gebruiker is voor ongevalen of schade aan derden aansprakelijk.

De producent is nicht verantwoordelijk voor

beschadigingen, die door onrechtmatig gebruik of verkeerde bediening wordenveroorzaakt.

Gebruik de machine nicht als het mes stomp is. Stark versiete mesbalk kann schade aan de machineveroorzaken.Mesbalk regelmatig latent slijpen.

Algemene beschriving

De afbeeldingen=kunt u vinden op de voorste uitklappagina.

Omvang van de levering

• Heggenschaar met lange steel (tweedelig)
• Maaibescherming
• Beenbescherming
• Schouderriem
• Ronde handgreep
• Inbussleutel
• Gebruiksaanwijzing

Funktiebeschrijving

De elektrische heggenschaar bezit een elektrische motor als aandrijving. Het toestel is voor de veriligheid dubbel geisoleerd en hoeff geen aarding.

De heggenschaar beschikt over een dubbelzijdige mesbalk met veiligheidsmessen. Bij het snijden bewegen de messen linearn haen en weer. De stootbeveiliging aan het uiteinde van de mesbalk voorkomt onaan-gename terugslagen als er bijvoorbeeld een muur of hekwerk worden geraakt.

Om de gebruiker te beschemen, kan het apparaat alleen worden ingeschakeld als de veiligheidsschakelaar wordt ingedrukt. De handbescherming beschermt ook gegen takken en twijgen.

De funktie van de bedieningselementen leest u in de volgende beschrijvingen.

Overzicht

1 Veiligheidsmesbalk

2 Drijfwerkkast
3 Hoekdrijfwerk
4 Bevestigingsinrichting voor vergrendelbare hefboom
5a Vergrendelbare hefboom
5b Beveiligingshefboom
6 Handgreep voor de verstelling van de mesbalk
7 Voorste dwarsarm
8 Beveiligingsknop
9 Draaister
10 Ronde handgreep
11 Bevilingsschuf
12 Veiligheidsschakelaar
13 Aan/-uitschakelaar
14 Trekontlasting
15 Voedingskabel
16 Schouderriem
17 Oog voor schouderriem
18 Beenbescherming
19 Beschermingskoker

20 Vierkantige moeren

21 Schroeven
22 Montageblok

Technische gegevens

Elektrische heggenschaar FHL 900 C4 netspanning 230-240 V\~,50 Hz prestatievermogen 900 W beschermingsklasse II beschermingsniveau IPXO gewicht 5,8 kg snijlengte .410 mm tandafstand .20 mm geluidsdrukniveauau (L_pA) 84,5 dB(A) K_pA = 3dB(A) Geluidsvermogensniveau gemeten (L_WA) 95,6 dB(A), K_WA = 3dB(A) gewaarborgd 99 dB(A) vibratie aan het handvat 2,083 m/s² aan het Ronde handgreep 3,132 m/s² K = 1,5m / s^2

Geluids- en vibratiewaarden werden volgens de in de conformiteitverklaring genoemde normen en bepalingen vastgesteld.

Technische en optische veranderingen kunnen in het kader van ontwikkelingen zonder aankondiging worden uitgevoerd. Alle maten, richtlijnen en gegevens van deze gebruiksaanwijzing zijn daemon onder voorbehoud. Wettelijk aansprakelijkheid, die op basis van de gebruiksaanwijzing worden gesteld, kan daardoor nicht geldig worden gemaakt.

De aangegeven trillingemissiewaarde
werd volgens een genormaliseerd testmethode gemeten en kan ter vergelijking van een stuk elektrisch gereedschap met een ander gebrukt worden.
De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van deblootstelling benut worden.

Waarschuwing:

Afhankelijk van de manier, waarop het elektrische gereedschap gebruikt worden, kan de trilingemissiewaarde tijdens het effectieve gebruik van het elektrische gereedschap van de aangegeven waarde verschillen.

Deoodzaak bestaat,veiligheidsmaatregelen ter bescherming van de operator vast te leggen, die op een inschatting van de bloatstelling in de efectieve gebruiksomstandigheden gebaseerd zijn (hierbij moet er met alle aandelen van de bedrijfscylclus rekening gehouden worden, zo bijvoorbeeld met tijden,tijdens dewelke het elektrische gereedschap uitgeschakeld is,en tijden,tijdens dewelke het weliswaar ingeschakeld is,maar zonder belasting functioneert).

Veiligheidsvoorschriften

Dit gedeelte beschrijft de wezenlijke veiligheidsvoorschriften, die bij het werknen met de elektrische heggenschaar要去en worden nageleefd.

Symbolen in de gebruiks-aanwijzing

Gevaarsymbol met informatie over depreventie van personen-of zaakschade.

Gebodsteken (inplaats van het uitroe-pingsteken worden het gebod teogel-licht) met informatie over depreventie van schade.

Aanduidingsteken met informatie over hoe u het apparaat better kunt gebruiken.

Symbolen op het apparaat

Let op!

Lees alvorens het apparaat teui ken aandachtig deuiksaanwijzing door.

Draag een persoonlijke veiligheidsuitrusting. Draag vooral eenveiligheidsbril of beter nog een veiligheidsmasker, bescherming voor de oren,veiligheidshelm,snjvaste werkkledij, snijvaste handschoenen en snijvaste veiligheidslaarzen met anti-slip-zolen.

Draag bij reinigings- en onderhoudswerkzaamheden veiligheidshandschoenen om snijwonden te voorkomen.

uik de heggenschaar Niet als het regent of als de heg nat is.

Levensgevaar door elektrische schok! Neem minstens een afstand van 10 m tot bovengrondse elektrici teitsleidingen in acht.

Opgelet! Neervallende voorwerpen. In het bijzonder bij het snoeien boven ooghoogte.

Opgelet! Gevaar voor verwondingen door in werkig zichnde messen.

Trek onmiddelijk de stekker uit het stopcontact als de stroomkabel beschadigd of doorgeknipt werk of verward raakte en als de machine ook voor korte duur onbewaakt achtergelaten worden.

Opgelet! Heet oppervlak. Er bestaat gevaar voor brandwonden.

Aanduiding van het geluidsvolume L_WA in dB.

Machines horen nicht bij huishoudelijk afval.THuis.

Algemene veiligheidsvoerschriften

Maakt u zich eerst met alle bedie-ningsonderdelen vertrouwd, alvorens u met het apparaat begint te werken. Oefen het hanteren en wer-ken met het apparaat en LASTeen vakman of een frequent gebruiker u functie,werkswijze en werktechnieken uitleggen.Verzekert u zich ervan,dat u het apparaat in geval van nood onmiddelijk kan uitschakelen.Onvakundig gebruik van het apparaat kan ernstige verwondingenveroorzaken.

Indien er zich tijdens de werkung een ongeval of een storing voordoet, dient het apparaat onmiddelijk uitgeschakeld en dient de netstekker uitgetrokken te worden. Verzorg verwondingen oordeelkundig of raadpleeg een arts. Lees om storingen te verhelpen het hoofdstuk "Foutopsporing" of contacteer ons servicecenter.

Algemene veiligheidsinstrumentes voor elektrisch gereedschap

RESTRISICO'S

Ook als u dit elektrische gereedschap zoals voorgeschreiben bedient, blijven er al-tijd restrisico's bestaan. Volgende bevaren kunnen zich in verband met de constructiewijze en uitvoering van dit elektrische gereedschap voordoen:

a) Snijdwonden
b) Gehoorschade indien er geen geschikte gehoorbescherming gedragen worden.
c) Schade aan de gezondheid, die van hand-/armtrillingen het gevolg zijn indien het apparaat gedurende een langereperiode gebrukt worden of Niet zoals reglementair voorgeschreiben beheerd en onderhoden worden.

Algemene veiligheidsinstru-ties voor elektrisch gereed-schap

WAARSCHUWING! Lees alle凭证ingen. Verzuim bij de naleving van de凭证inginstructies en aanwijzingen kan een elektrische schok, brand en/of ernstige verwondingen peroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzing voor de toekomst.

Het in de veiligheidsinstructies gebrukke begrip „Elektrisch gereedschap" heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterijvoeding (zonder netsnoer).

Veiligheid op de werkplaats:

Houd uw werkterrein netjes en goed verlicht. Wanorde of onverlichte werkterreinen konnen tot ongevallen leiden.
Werk met het elektrische gereed-schap Niet in een explosieve om

geving, waarin er zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap produceert vonken, die het stof of de dampen+kunnendoen ontsteken.

• Houd kinderen en andere Personenijdens het gebruik van het elektrische gereedschap op een veilige afstand. Bij afleiding kunt u de controle over het apparaat verliezen.

Opgepast: zo vermijdt u ongevallen en verwondingen door een elektrische schok:

• De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met elektrisch gereedschap met randaarde. Ongewijzigde stekkers en passende stopcontacten verlagen het risico op een elektrische schok.
  Vermijd lichamelijk contact met geaarde oppervlakken zoals van buizen, verwarmingsinstallations, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.
• Houd het elektrische gereedschap op een veilige afstand van regen of nattigheid. Het binnendringen van water in elektrisch gereedschap verhoegt het risico op een elektrische schok.
• Gebruik de kabel Niet voor een verkeerd doeleinde om het elektrische gereedschap te dragen, op te hangen of om de stekkeruit het stopcontact te trekken. Houd de kabel op een veilige afstand van hitte, olie, scherpe kanten of bewegende apparaatonderdelen. Beschadigde of verstrikt

geraakte kabels verhogen het risico op een elektrische schok.

• Als u met het elektrische gereedschap in de open lucht werkt, gebruikt u enkel verlengsnoeren, die ook voor buiten geschikt zijn. Het gebruik van een voor buiten geschikt verlengsnoer verlaagt het risico op een elektrische schok.
• Indien de werkung van het elektrische gereedschap in een vochtige omgeving Niet vermijdbaar is, maakt u gebruik van een aardlekschakelaar. Het gebruik van een aardlekschakelaar verlaagt het risico op een elektrische schok.
• Sluit het apparaat, als het möglichk is, enkel aan op een lekstroomschakelaar met een afslagstroom van maximaal 30mA
• Als het netsnoer van dit apparaat beschadigd worden,要去 het door de fabrikant of door�klangtenserviceafdeling of door een gelijkwaardig gekwalificeerde persoon verrangen worden om gevaren te vermijden.

Veiligheid van Personen:

Opgepast: zo vermijdt u ongevallen en verwondingen:

Wees aandacht, let erop wat u doet en ga met verstand aan het werk met het elektrische gereedschap. Gebruik het elektrische gereedschap Niet wonneer u moe bent of onder invloed van drugs, alcohol of medicijnen staat. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Houd de heggenschaar correct vast, bijvoorbeeld met beiden handen aan de handgrepen als er twee handgrepen voorhanden zijn. Het verlies van de controle over het apparatus kan tot ver-

wondingen leiden.

• Draag een persoonlijke beschemingsuitrusting en altaïd een beschermbril. Het dragen van een persoonlijke beschemingsuitrusting, Zoals slipvrije veiligheidsschoenen, beschermende helm of gehoorbescherming, verlaagt het risico op verwondingen.
  Vermijd een onopzettelijke ingebruikname. Vergewis u dat het elektrische gereedschap uitgeschakeld is voordat u ze op de stroomvoorziening aansluit, opraapt of draagt.

Indien u bij het dragen van het elektrische gereedschap uw vinger op de schakelaar houdt of het apparaat ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

• Verwijder het instellingsgereedschap of schroefsleutels voordatu het elektrische gereedschap inschakelt. Gereedschap of een sleutel, die zich in een draaiend apparaatonderdeel bevindt, kan tot verwondingen leiden.
  Vermijd een abnormale lichaams-houding. Zorg voor een veilige stand en houd te allen tijde het evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachtete situ- ties better controleren.
• Draag geschikte kledij. Draag geen wijde kleding of sieraden. Houdhaar, kledij en handschoenen op een veilige afstand van bewegende onderdelen. Loszittende kledij, sieraden of langhaar hunen door bewegende onderdelen vastgegrepen worden.

Gebruik en behandeling van het elektrische gereedschap:

Overbelast het apparaat Niet. Gebruik voor uw werk het waarvoornbestemde elektrische gereed

schap. Met het passende elektrische gereedschap werkt u beter en veiliger in het aangegeven vermogensgebied.

• Gebruik geen elektrisch gereedschap, waarvan de schakelaardefect is.Elektrisch gereedschap,datnietmeer in-ofuitgeschakeld kan worden,is gevaarlijk en moet gerepareerd worden.

Trek de stekker uit het stopcontact voordat u apparaatinstellenen doorvoert, toebehoren wisselt of het apparaat wegelt. Deze voorzorgsmaatregel voorkomt een onopzettelijke start van het elektrische gereedschap.

• Bewaar het ongebruikte elektrische gereedschap buiten het bereik van kinderen. Laat Personen, die met het apparaat Niet vertrouwd zijn of deze aanwijzingen Niet gelezen hebben, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen gebruikt worden.

• Onderhoud het elektrische gereedschap met zorg. Controller, of beweegbare onderdelen fouloos functioneren en nicht klemmen, of er onderdelen gebroken of zodanig beschadigd zich, dat de werking van het elektrische gereedschap in negatieve zin beinvloed worden. Laat beschadigde onderdelen voor het gebruik van het apparaat repareren. Tal van ongevallen zich aan slecht onderhonden elektrisch gereedschap te wijten.

• Houd snoeigereedschap scherp en netjes. Zorgvuldig onderhonden snoeigereedschap met scherpe snoeikanten.gaat minder klemmen en is gemakkelijker te bedieren.

• Gebruik het elektrische gereedschap, toebehoren, inzetgereedschap, enz. in overeenstemming met deze aanwijzingen. Neem waar bij de arbeitsomstandighe

den en de uit te voeren werkzaamheid in acht. Het gebruik van het elektrische gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.

• Doorzoek de haag voor het werk waar verborgen objcten, bijoorbeeld draad etc.
• Controller het apparaat telkens voor gebruik op duidelijk vast te stellen tekortkomingen zoals lose, versleten of beschadigde onderdelen. Controller of het apparaat, nadat het op de grond gevallen is, significante beschadigingen of defecten vertoont.

Service:

Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd, vakkundig geschoold personeel en uitsluitend met originele reserveonderdelen repareren. Daardoor wordt gewaarborgd dat de veiligheid van het elektrische gereedschap gehaafd blijft.

Speciale Veiligheidsinstru-ties voor Heggenscharen

Houd alle lichaamsdelen op een veilige afstand van het snoeimes. Tracht Niet, bij een draaiend mes snoeiafval te verwijderen of te snoeien materiaal vast te houden. Verwijder ingeklemd snoeiafval enkel bij een uitgeschakeld apparaat.

Een moment van onoplettendheid bij gebruikmaking van de heggenschaar kan tot ernstige verwondingen leiden.

• Draag de heggenschaar aan de handgreep bij een stilstaand mes. Bij transport of bewaring van de heggenschaar steeds de beschermende afdekking opzieten. Een zorgvuldige omgang met het

apparaat vermindert het gevaar voor verwondingen door het mes.

• Houd het snoer op een veilige afstand van het snoeibereik.

Tijdens het arbeitsproces kan het snoer in het struikgewas verborgen zijn en per vergissing doorgesneden worden.

Montage van de heggenschaar met Lange steel

Trek alvorens u aan het apparaat gaat werk den stekker uit het stopkontakt.

Gebruik enkel originele onderdelen.

1. Pak het apparaatuit en kontroleer of de inhoud volledig is.

1. Schuif de voorste dwarsarm (7) van de heggenschaar met lange steel op de buisschacht van de heggenschaar met lange steel met een lichte draaibeweging op. De beveiligingsknop (8) klikt waar bij vast. Bevestig de beiden buis-elementen met de draaister (9). Schroef hiervoor de moer van de schroefdraadstang van de draaister (9) en leg deze zijdelings in de opname van de buisschacht. Breng de schroefdraadstang met de draaister (9) door de buisschacht en schroef de draaister (9) met de moer vast.

1. Monteer de beenbescherming voorrechtshandigen in variant a). Voor linkshandigen monteert u de beenbescherming gedraaid in variant b) in overeenstemming met de afbeeling.

Steek de vierkantige moeren (20) in het beenbescherming (18). Plaats de beenbescherming waar keuze in positie a) of b) op het montageblok (22). Steek de schroeven (21) door de in lijn liggende boringen en schroef deBeenbe

scherming met het montageblok
vast totdat hij er vast gegen ligt.

Bediening van de heggenschaar met Lange steel

Gebruik de machine nicht zonder handbescherming. Draag tijdens het werken met demachine aangepaste kledij enwerklandschoenen. Kontroleer voor elk gebruik, of de machine goed functioeert. De aan-/uit schakelaar en de veiligheidsschakelaar mogen Niet worden vergrendeld. U moet na loslaten van de schakelaar de motor uitschakelen. Indien een schakelaar beschadigd is, mag de machine Niet meer worden gebruikt. Let er op, dat de netspanning met het typelabel op de machine overeenstemt.

Let op geluidsoverlast enplaatselijke voorschriften. Het gebruik kan van het apparaat op bepaalderagen (bijvoorbeeld zon- en feestdagen), op bepaalde uren van de dag (middagpauze, 's nachts) of in bijzondere gebieden (bijvoorbeeld kuroorden, ziekenhuizen etc.) beperkt of verbodenহn.

Uitzwenken van de mesbalk

1. Houd de veiligheidsmesbalk 1) aan de handgreep voor een verstelling van de mesbalk (6).

Draai de bevestigingsinrichting voor de vergrendelbare hefboom (4)uit de vergrendelbare handgreep (5a).

Ontgrendel de vergrendelbare

hefboom (5a) door de beveiligingshefboom (5b) in te drukken. Door gelijktijdige druk op de beveiligingshefboom (5b) en op de vergrendelbare hefboom (5a) lost u de bevestiging van de veiligheidsmesbalken (A1).

1. Nu kunt u de veiligheidsmesbalk (A1) in de operationele stand uitzwenken. Gebruik de vergrendeltrappen en laat de vergrendelbare hefboom (5a) en de beveiligingshefboom (5b) waar ingrijpen.
2. Draai de bevestigingsinrichting voor de vergrendelbare hefboom (4) terug in de vergrendelbare hefboom (5a).

Bij de ingedraide mesbalk gaht het om een transport- en opslagstand. Om met het apparaat te werkken, mag de mesbalk tot max. 90^ gedraaid worden.

Schouderriem bevestigen

Bevestig de karabijnhaak van de schouderriem (A 16) aan het draagoog (A 17) aan de buisschacht van het apparaat. Kies deriemlengte zodanig, dat de karabijnhaak van de schouderriem zich ongeveer ter hoogte van uw heup bevindt

Aan- en uitschakelen

Zorg dat u stevig staat en houd het apparaat met twee handen goed vast. Bewaar voldoende afstand tot uw eigen lichaam.

Let voor u het apparaat inschakelt op dat het Niet in aanraking komt met andere voorwerpen.

1. Vorm uit het uiteinde van het ver-lengsnoer een Ius en haak deze in de trekontlasting (A 14) aan

het uiteinde van de behuizing van het apparaat vast.

1. Sluit de machine aan op de net-spanning.
2. Om in te schakelen, houdt u de veiligheidsschakelaar (A 12) ingedrukt en drukt u gelijktijdig de schakelaar "Aan/uit" (A 13) in. De heggenschaar werknt nu op volle kracht.
3. Als u de schakelaar "Aan/uit" 130 loslaat, schakelt het apparaat terug UIT.

Werken met de elektrische heggenschaar

Let er op, dat u tijdens het snoeien geen voorwerpen zoals bv. draadafrastering of plantenondersteuning raakt. Dit kan schade aan het mesblad veroorzaken.

• Houd het apparaat altijd met beiden handen goed vast en dit met een hand aan dechterste en met de andere hand aan de voorste handgreep. Duim en vingers要去en de handgrepen vast omsluten.
  Schakel bij het blokkeren van de messen door harde voorwerpen de machine onmiddelijk uit, trek de stekker uit het stopkontakt en verwijder dan het voorwerp.
  Werk altijd van het stopcontact weg. Bepaal waarom uw werkrichting voordat u met de werkzaamheden begint. Let op dat de kabel Niet binnen het werkgebiedkomt. Leg de kabel nooit over de heg waar het eenvoudig kan worden doorge-sneden door de messen van de heggenschaar.
  Vermijdt overbelasting van de machine tijdens het werkken.

Trek onmiddelijk de stekkeruit het stopkontakt als de kabel beschadigd of doorgekniptword of verward raakte.

Dwarsarm zwenken

Opgelet!

De drijfwerkkast ( 2) wordt
tiidens de werkking heet.
Er bestaat gevaar voor brandwonden. Raak de tandwielkast (A2) en het verbindingspunt met de voorste dwarsarm (A7) Niet aan.

E

1. Haal de vergrendeling uit de ruststand door de beveiligingschuif (11) voorwaarts te schuiven.

2. Nu sunt u de buisschacht maar keuze 45^ / 90^ maar rechts of maar links draaien (zie schaal aan het apparaat).

Knipttechnieken

• Knip dikke takken eerst met een snoeischaar af.
• Het tweezieijdig mesblad maakt het mogelijk in beidenrichtingen te knippen of met pendelbewegingen von de ene kant maar de andere.
  Bij vertikaal knippen de heggenschaar gelijkmatig voorwaarts bewegen of boogvormig op en neer.
  Bij horizontal knippen de heggenschaar sikkelvormig tot de rand van de heg bewegen, zodat afgeknipte takken maar beneden können vallen.
• Om lange, rechte lijnen te behouden, wordt het spannen van een draad aanbevolen.

Heggen snoeien

Het wordt aangeraden om heggen in trapezevorm te knippen, om het kaal worden van de onderste takken te verhinderen. Dit beantwoordt aan de natuurlijke groei en LAST de heg optimaal bloeien. Bij het snoeien worden alleen de neue loten geknipt, zo wordt een

dichte vertakking en een goede bescherming tegen inkijk gezormd.

1. knip eerst de zijkanten van een heg. Beweeg de heggenschaar in de groeirichting van onder maar boven. Als u van boven maar onder knipt, komen dunne takken maar buiten, waardoor er kale plekken of gaten ontstaan.
2. knip dan de bovenkant maar keuzerecht,dakvormig of rond.
3. knipjonge planten reeds op de gewenste vorm.De hoofdloot moet onbeschadigdblijven totdat de hegde gewenste hoogtebereikt heeft.Alle andere loten worden tot op de helft geknipt.

Vrijstaande heggen verzorgen:

Vrijstaande heggen worden weliswaar nicht in vorm geknipt,要去en darüber regelmatif verzorgd worden zodate neiet te hoog worden.

Veilige werkwijze

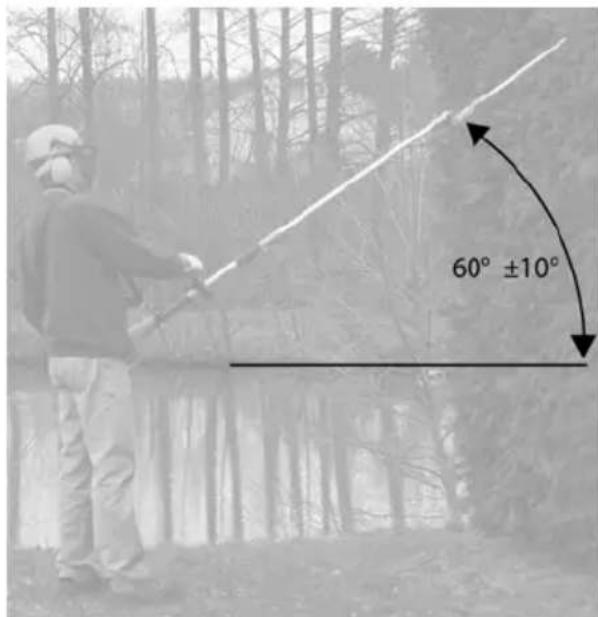

• Let op de voorgeschreven werkhoek (zie bovenstaande afbeelding) om een veilige werkwijze te garanderen.
• Gebruik de hoogsnoeier nicht op een

ladder staande of op een onveiligige standplaats.

• Laat u Niet tot een onbezonnen snede verleiden. Dat zou uzelf en andere personen in gevaar+kunnen brengen.
• Kinderen要去ndertoezichtstaan om te vrijwarendatze Niet met het apparaat spelen.
• Een langer gebruik van het apparaat kan tot door trillingen veroorzaakte doorbloedingsstoornissen van de handen leiden. U(Int) de gebruksduur城县 door geschekte handschoenen of regelmatige pauzes verlengen. Let erop dat de persoonlijke aanleg voor een slechte doorbloeding, lage buitentemperaturen of groe grijpkrachten bij het werken de gebruiksduur verkorten.

Onderhoud en reiniging

Laat onderhoudswerkzaamheden die nicht in deze handleiding worden beschreiben uitvoeren door ons servicecenter. Gebruik enkel originele onderdelen.

Trek alvorens u aan het apparaat gaat werken de stekker uit het stopkontakt.

Draag handschoenen tijdens het werken met de messen.

Voer de volgende onderhouds- en reingingswerken regelmatig uit. Dan bent u zeker van een lang en betrouwbaar gebruik.

• Kontroleer de machine voor elk gebruik op duidelijke tekenen van losse, verslen of beschadigde onderdelen. Kontroleer of de schroeven goed vastzitten in het mesblad.

• Snij Niet met stompe of versleten messen: hierdoor raken de motor en de aandrijving van uw machine overbelast.

• Kontroleer de afdekkingen en bescheringen op beschadigingen en kontroleer of ze goed vastzitten. Vervang deze indien nodig. Houdt ventilatieopeningen en motorbehuizing rein. Gebruik hiervoor een vochtige doek of een borstel. De machine mag noch met water afgesproeid noch in water gelegd worden.

• Gebruk geen reinigings- resp. oplos-middelen. U kan de machine daarmee onherstelbaar beschadigen. Chemische bestanddelen konnen de kunststoffen onderdelen van de machine aantasten.
  Reinig na elk gebruik zorgvuldig het mesblad. Wrijf het blad met een geoliede vod schoon of besproei het met een metaalverzorgingspray.
• De drijfwerk is onderhoudsvrij.

Bewaren

Bewaar de heggenschaar buiten bereik van kinderen in de meegeleverde beschemhoes.
- Bewaar de heggenschaar met de Handgreep voor de verstelling van de mesbalk (6) ophangen.

Verwerking en milieuubescherming

Breng het apparaat, de toebehoren en de verpakking maar een geschikt recyclage-punt.

Machines horen nicht bij huishoudelijk afvalthus.

Geef uw machine aan een afvalinzamelpunt af. De kunststoffen en metalen onderdelen worden maar soort gescheiden endan gerecycleerd. Voor vragen hieromtrentkunt u terecht bij ons servicecenter.

Foutmeldingen

Probleem	Mogelijk oorzaak	Oplossing van de fout
Machine start nicht	Netspanning ontbreek	Stopkontakt, kabel, leiding, stekker kontrøleren, eventuele reparatie door elektricitien
	Aan-/uitschakelaar (13) defekt	Reparatie door het servicecenter
	Koolborstels versleten
	Motor defekt
Toestel werkt met onderbrekeningen	Stroomkabel beschadigd	Controler de kabel, maar deze eventuele verzangen doorknosservicecenter
	Intern loszittend contact	Reparatie door het servicecenter
	Aan-/uitschakelaar (13) defekt
Messen worden heet	Mes (1) stomp	Laat de messen (1) slijpen of verzangen (servicecenter)
	Mes (1) is beschadigd	Controler de mesbalk (1) of maar deze verzangen (servicecenter)
	Te veel wrijving wegens ontbrekende smering	Mesbalk (1) oliën

Reserveonderdelen/Accessoires

Reserveonderdelen en accessoires verkrijt u op www.grizzly-service.eu

Indien u geen Internet hebt, neem dan Telefonisch contact op met het Service-Center (zie „Service-Center" paging 83). Hou de onderstaande bestelnummers klær.

Pos. Benaming bestel-explosietekening

6-9, 117, 118	Voorste dwarsarm (reeds gemonteerd)	91096602
10-16 Pipe-verbinding	91096586
17-23 Bovenste pijp	91096598
49,97,162-165	Verbindingsstuk bovenste pijp	91102870
74+75	Greep met schroeven	91096590
62, 120+121	Ronde handgreep	91096594
64+66 Beenbescherming		91096595
74-111+124-128	Versnelling met mesbalk	91096597
74-111	Versnelling zonder mesbalk	91096600
151-153	Koolborstels	91102871

Garantie

Geachte cliente, gechte klant,
U kriigt op dit apparaat 3aar garantie, te rekenen vanaf de datum van aankoop.
Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijke rechten. Deze wettelijke rechten worden door once hierna beschreiben garantiie nicht beperkt.

Garantievoorwaarden

De garantietermiin begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drieJAar, te rekenen vanaf de datum van aankoop van dit product, een material- of fabricagebout voordoet, wordt het product door ons -aar once keuze -oor u Gratis gerepareerd of verrangen. Deze garantievergoeding stelt voorop dat binnen de termijn van drieJAar het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreven wordt, waarin het gebrek bestaat en wanner het zich voorgedaan heeft.

Als het defect door once garantie gedekt is, krijgt u het gerepareerde of een neue product terug. Met herstelling of uitwisse-ling van het product begint er geen{nieuwe garantieperiode.

Garantieperiode en wettelijk kwaliteitsgarantie

De garantieperiode worden door de garantievergoeding Niet verlengd. Dit geldt ook voor verrangen en gerepareerde onderdelen. Eventuel al bij de aankoop bestaande beschadigingen en gebreken要去en onmiddelijk na het uitpakken gemeld worden. Na het verz讲究en van de garantieperiode tot stand komende reparaties worden gegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor aflevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is Niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zich en.daarom als aan slijtage onderhevige onderdelen beschouwd+kennen worden (b.v. filters of deksels) of op beschadigin gen aan breekbare onderdelen (b.v. schakelaars, accu's of onderdelen, die van glas gemaakt zich).

Deze garantie valt weg wonneer het product beschadigd, Niet oordeelkundig gebruikt ofiet onderhoden ward. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden. Gebruksdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelijk vermedente worden.

Het product is uitsluitend voor het privé-en Niet voor het commerciele gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van gewelden bij ingrepen, die Niet door het door ons geauthoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwijzingen gevolg te gehen om een snelle behandel ing van uw verzoek te garanderen:

• Gelieve voor alle aanvragen de kassa-bon en het artikelnummer (IAN 96814) als bewijs van de aankoop�klaar te houden.

• Gelieve het artikelnummer uit het typeplaatje.

• Indien er zich functiefouten of andere gebreken voordien, contacteert u in

eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krijgt dan bijkomende informatie over de afhandeling van uw klacht.

• Een als defect geregisteerd product kunt u, na overleg met once klantenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermeling, waarin het gebrek bestaat en wonneer het zich voorgedaan heeft, voor u francoaar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermiijden, maakt u onvoorwaardelijkuitsluitend gebruik van het adres, dat u medegedeeld worden. Zorg ervoor dat de verzending Niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Gieve het apparaat met inbegrip van alle bij de aankoop bijgeleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.

Reparatieservice

U kunt reparaties, die nicht onder de garantie vallen, gegen berekening door ons servicefilaraal latent doorvoeren. Zij maakt graag voor u een kostenraming op. Wij hunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigden met een aanwijzing op het defect waar ons servicefilaraal te zenden.

Ongefrankeerd - als volumegoed, per expresse of via een andere speciale verzendingswijze - ingezonden apparaten worden nicht geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij Gratis door.

Service-Center

Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

E-Mail: [e-mail]

IAN 96814

Service Belgique / Service Belgie

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 96814

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Vertaling van de originele CE- conformiteitsverklaing
Hiermede bevestigen wij dat de Elektrische heggenschaar bouwserie FHL 900 C4 Serienummer 201405000001 - 201405116500 aan de hierna volgende, van toepassing+zijnde EU-richtlijnen:
2006/42/EG 2004/108/EG 2000/14/EG 2011/65/EG*
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 60745-1:2009/A11:2010 ISO 11680-1:2011 EN ISO 10517:2009/A1:2013 EN 55014-1:2006/A2:2011 EN 55014-2:1997/A2:2008 EN 61000-3-2:2006/A2:2009 EN 61000-3-3:2008
Bovendien worden in overeenstemming met de geluidsemissierichtlijk 2000/14 bevestigd: akoestisch niveau Gegarandeerd: 99 dB(A) Gemeten: 95,6 dB(A) Toegepaste conformiteitbeoordelings-procedure in overeenstemming met Annex V / 2000/14/EC
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
Grizzly Gartengeräte GmbH & Co. KG Am Gewerbepark 2 64823 Groß-Umstadt / 28.05.2014 Germany	Volker Lappas Documentatiegelastigde

*Het hierboven beschreiben voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 Juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten
