BEDIENUNGSANLEITUNG FHL 900 C4 FLORABEST

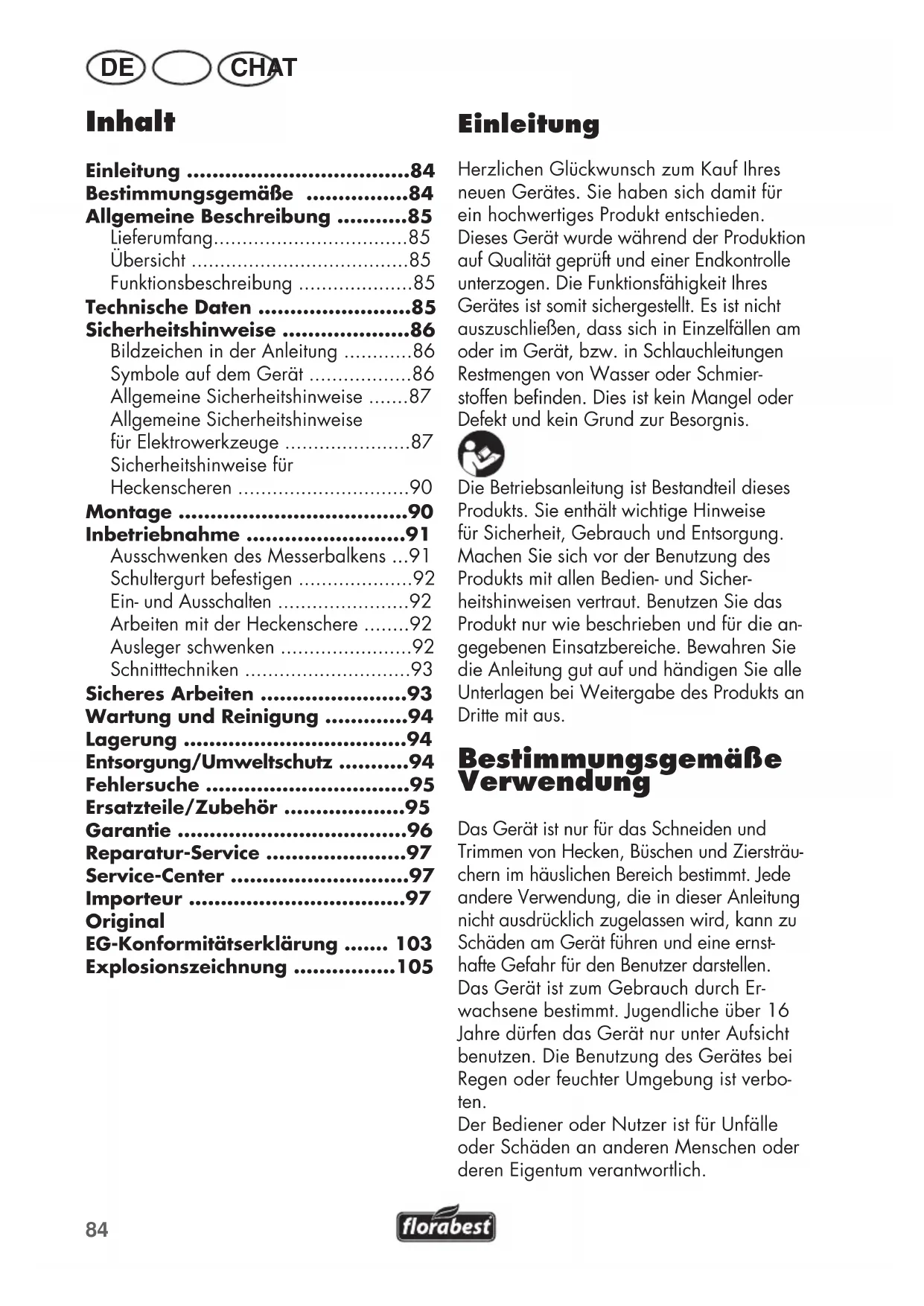

• Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät, bzw. in Schlauchleitungen Restmengen von Wasser oder Schmier- stoffen benden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis. Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicher- heitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die an- gegebenen Einsatzbereiche. Bewahren Sie die Anleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäße Verwendung Das Gerät ist nur für das Schneiden und Trimmen von Hecken, Büschen und Ziersträu- chern im häuslichen Bereich bestimmt. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernst- hafte Gefahr für den Benutzer darstellen. Das Gerät ist zum Gebrauch durch Er- wachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verbo- ten. Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Inhalt Einleitung p. 84
• Bestimmungsgemäße p. 84
• Allgemeine Beschreibung p. 85
• Lieferumfang p. 85
• Übersicht p. 85
• Funktionsbeschreibung p. 85
• Technische Daten p. 85
• Sicherheitshinweise p. 86
• Bildzeichen in der Anleitung p. 86
• Symbole auf dem Gerät p. 86
• Allgemeine Sicherheitshinweise p. 87
• Allgemeine Sicherheitshinweise für Elektrowerkzeuge p. 87
• Sicherheitshinweise für Heckenscheren p. 90
• Montage p. 90
• Inbetriebnahme p. 91
• Ausschwenken des Messerbalkens p. 91
• Schultergurt befestigen p. 92
• Ein- und Ausschalten p. 92
• Arbeiten mit der Heckenschere p. 92
• Ausleger schwenken p. 92
• Schnitttechniken p. 93
• Sicheres Arbeiten p. 93
• Wartung und Reinigung p. 94
• Lagerung p. 94
• Entsorgung/Umweltschutz p. 94
• Fehlersuche p. 95
• Ersatzteile/Zubehör p. 95
• Garantie p. 96
• Reparatur-Service p. 97
• Service-Center p. 97
• Importeur p. 97
• Original EG-Konformitätserklärung p. 103
• Explosionszeichnung 5 CHAT p. 1058

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Die Messer sind regelmäßig auf Ab- nutzung zu kontrollieren und nach- schleifen zu lassen. Stumpfe Messer überlasten die Maschine. Daraus resultierende Schäden unterliegen nicht der Garantie. Allgemeine Beschreibung Die Abbildungen nden Sie auf der vorderen Ausklappseite. Lieferumfang - Langstielheckenschere ( zweiteilig ) - Messerschutz - Barrierebügel - Schultergurt - Rundgriff - Innensechskantschlüssel - Montagematerial - Originalbetriebsanleitung Übersicht

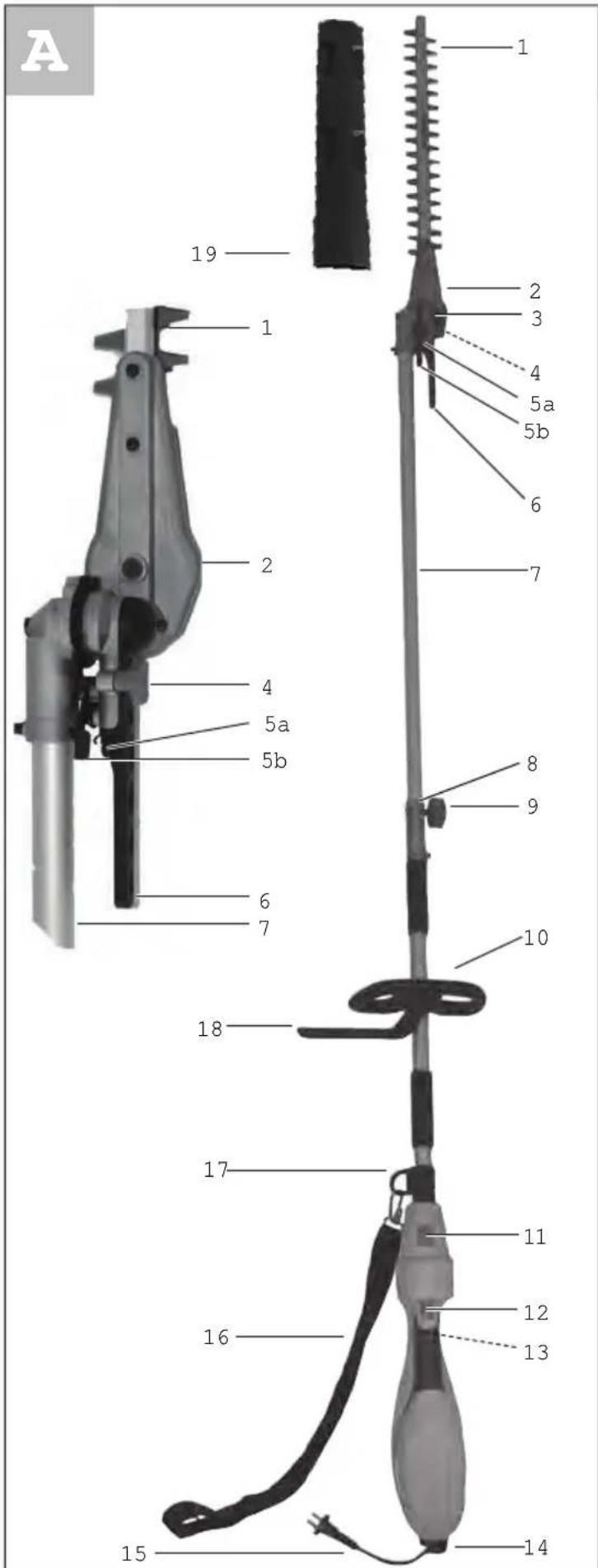

1 Sicherheitsmesserbalken 2 Getriebegehäuse 3 Winkelgetriebe 4 Rasthebelxierung 5a Rasthebel 5b Sicherungshebel 6 Handgriff zur Verstellung des Messerbalkens 7 vorderer Ausleger 8 Sicherungsknopf 9 Drehstern 10 Rundgriff 11 Sicherungsschieber 12 Sicherheitsschalter 13 Ein-/Ausschalter 14 Zugentlastung 15 Netzkabel 16 Schultergurt 17 Trageöse 18 Barrierebügel 19 Messerschutz

20 Vierkantmuttern 21 Schrauben 22 Montageblock Funktionsbeschreibung Das Gerät besitzt als Antrieb einen Elektromotor. Das Gerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung. Als Schneideinrichtung besitzt das Gerät einen doppelseitigen Sicherheitsmesserbal- ken. Beim Schneidvorgang bewegen sich die Schneidzähne linear hin und her. Zum Schutz des Anwenders kann das Gerät nur mit gedrücktem Sicherheitsschalter betätigt werden. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen. Technische Daten Langstielheckenschere ............. FHL 900 C4 Nenneingangsspannung ............................... 230-240 V~, 50 Hz Leistungsaufnahme ...................... 900 W Schutzklasse ....................................

= 3 dB(A) Schallleistungspegel gemessen (L

Der angegebene Schwingungsemissions- wert ist nach einem genormten Prüfverfah- ren gemessen worden und kann zum Ver- gleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissi- onswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden. Warnung: Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug ver- wendet wird. Es besteht die Notwendigkeit, Sicherheits- maßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu be- rücksichtigen, beispielsweise Zeiten, in de- nen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Lärm- und Vibrationswerte wurden entspre- chend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt. Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Ge- währ. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden. Sicherheitshinweise Dieser Abschnitt behandelt die grundlegen- den Sicherheitsvorschriften bei der Arbeit mit dem Gerät. Bildzeichen in der Anleitung Gefahrenzeichen mit Anga- ben zur Verhütung von Per- sonen- oder Sachschäden. Gebotszeichen (anstelle des Ausru- fungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schä- den. Hinweiszeichen mit Informationen zum besseren Umgang mit dem Ge- rät. Symbole auf dem Gerät Achtung! Betriebsanleitung lesen! Tragen Sie persönliche Schutzaus- rüstung. Tragen Sie grundsätzlich Schutzbrille oder einen Gesichts- schutz, Gehörschutz und Schutzhelm. Tragen Sie schnittsichere Hand- schuhe. Tragen Sie rutschfeste Sicherheits- schuhe. Umstehende Personen von dem Gerät fernhalten. Setzen Sie die Maschine nicht dem Regen aus. Das Gerät darf weder feucht sein, noch in feuchter Umge- bung betrieben werden. 10 m Lebensgefahr durch Stromschlag ! Halten Sie sich mindestens 10m von Überlandleitungen fern.87 CHAT

sachgemäß oder suchen Sie einen Arzt auf. Lesen Sie zur Beseitigung von Stö- rungen das Kapitel „Fehlersuche“ oder kon- taktieren Sie unser Service-Center. RESTRISIKEN Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bau- weise und Ausführung dieses Elektrowerk- zeugs auftreten: a) Schnittverletzungen b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird. c) Gesundheitsschäden, die aus Hand- Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird. Allgemeine Sicherheitshin- weise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Si- cherheitshinweise und Anwei- sungen. Versäumnisse bei der Ein- haltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinwei- se und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff ,,Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netz- kabel) und auf akkubetriebene Elektrowerk- zeuge (ohne Netzkabel). Arbeitsplatzsicherheit:

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Un- Achtung! Herabfallende Gegenstän- de. Insbesondere beim Schnitt über Kopfhöhe. Achtung! Verletzungsgefahr durch laufende Messer. Ziehen Sie sofort den Netzstecker, wenn das Kabel beschädigt, verwi- ckelt oder durchtrennt wurde und wenn das Gerät auch nur für kurze Dauer unbeaufsichtigt liegengelas- sen wird. Achtung! Heiße Oberäche. Es besteht Verbrennungsgefahr.

Angabe des Schallleistungspegels

in dB. Elektrogeräte gehören nicht in den Hausmüll. Schutzklasse II 410 mm Schnittlänge Allgemeine Sicherheitshinweise Bevor Sie mit dem Gerät arbeiten, machen Sie sich mit allen Bedien- teilen gut vertraut. Üben Sie den Umgang mit dem Gerät und lassen Sie sich Funktion, Wirkungsweise und Arbeitstechniken von einem er- fahrenen Anwender oder Fachmann erklären. Stellen Sie sicher, dass Sie das Gerät im Notfall sofort ab- stellen können. Der unsachgemäße Gebrauch des Gerätes kann zu schweren Verletzungen führen. Bei Auftreten eines Unfalles oder einer Stö- rung während des Betriebs ist das Gerät sofort auszuschalten und der Netzstecker zu ziehen. Versorgen Sie Verletzungen88 CHAT

ordnung oder unbeleuchtete Arbeitsbe- reiche können zu Unfällen führen.

• Arbeiten Sie mit dem Elektro- werkzeug nicht in explosionsge- fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benut- zung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit:

• Der Anschlussstecker des Elektro- werkzeuges muss in die Steck- dose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapter- stecker gemeinsam mit schutz- geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

• Vermeiden Sie Körperkontakt mit geerdeten Oberächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein er- höhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektro- werkzeug erhöht das Risiko eines elektri- schen Schlages.

• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Gerätetei- len. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

• Wenn Sie mit einem Elektrowerk- zeug im Freien arbeiten, verwen- den Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlän- gerungskabels verringert das Risiko eines elektrischen Schlages.

• Wenn der Betrieb des Elektro- werkzeuges in feuchter Um- gebung nicht vermeidbar ist, verwenden Sie einen Fehler- stromschutzschalter. Der Einsatz ei- nes Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

• Schließen Sie das Gerät nach Möglich- keit nur an eine Steckdose mit Fehlerstrom- Schutzeinrichtung (FI-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an.

• Wenn ein Ersatz der Anschlussleitung er- forderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden. Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag: Sicherheit von Personen: Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benut- zen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Ge- brauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.89 CHAT

• Tragen Sie persönliche Schutzaus- rüstung und immer eine Schutz- brille. Das Tragen persönlicher Schutzausrüstung, wie rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz verringert das Risiko von Verletzungen.

• Halten Sie das Elektrowerkzeug nur an den isolierten Griffächen, da das Schneidmesser in Berührung mit verborgenen Stromleitungen oder dem eigenen Netzkabel kommen kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann me- tallene Geräteteile unter Spannung set- zen und zu einem elektrischen Schlag führen.

• Vermeiden Sie eine unbeabsich- tigte Inbetriebnahme. Verge- wissern Sie sich, dass das Elek- trowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversor- gung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerk- zeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein- schalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil bendet, kann zu Verletzungen führen.

• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerk- zeug in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lok- kere Kleidung, Schmuck oder lange Haa- re können von sich bewegenden Teilen erfasst werden. Verwendung und Behandlung des Elektrowerkzeuges:

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektro- werkzeug. Mit dem passenden Elektro- werkzeug arbeiten Sie besser und siche- rer im angegebenen Leistungsbereich.

• Benutzen Sie kein Elektrowerk- zeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Ziehen Sie den Stecker aus der Steckdose bevor Sie Geräteein- stellungen vornehmen, Zubehör- teile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

• Bewahren Sie die unbenutzten Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese An- weisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Pegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so be- schädigt sind, dass die Funktion des Elektrowerkzeuges beein- trächtigt ist. Lassen Sie beschä- digte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle ha- ben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.90 CHAT

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge- pegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisun- gen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Ge- brauch von Elektrowerkzeugen für ande- re als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Inspizieren Sie die zu schneidende Flä- che sorgfältig und beseitigen Sie alle Drähte oder sonstigen Fremdkörper.

• Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie nach Fallenlassen das Gerät auf signikante Schäden oder Defekte. Service:

• Lassen Sie Ihr Elektrowerkzeug nur von qualiziertem Fach- personal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Heckenscheren

• Halten Sie alle Körperteile vom Schneidmesser fern. Versu- chen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie ein- geklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Ziehen Sie zusätzlich den Stecker aus der Steckdose. Ein Moment der Un- achtsamkeit bei Benutzung der Hecken- schere kann zu schweren Verletzungen führen.

• Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewah- rung der Heckenschere stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer.

• Halten Sie das Kabel vom Schneidbereich fern. Während des Arbeitsvorgangs kann das Kabel im Gebüsch verdeckt sein und versehent- lich durchtrennt werden. Montage Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Verwenden Sie nur Originalteile.

1. Packen Sie das Gerät aus und

kontrollieren Sie, ob es vollständig ist.

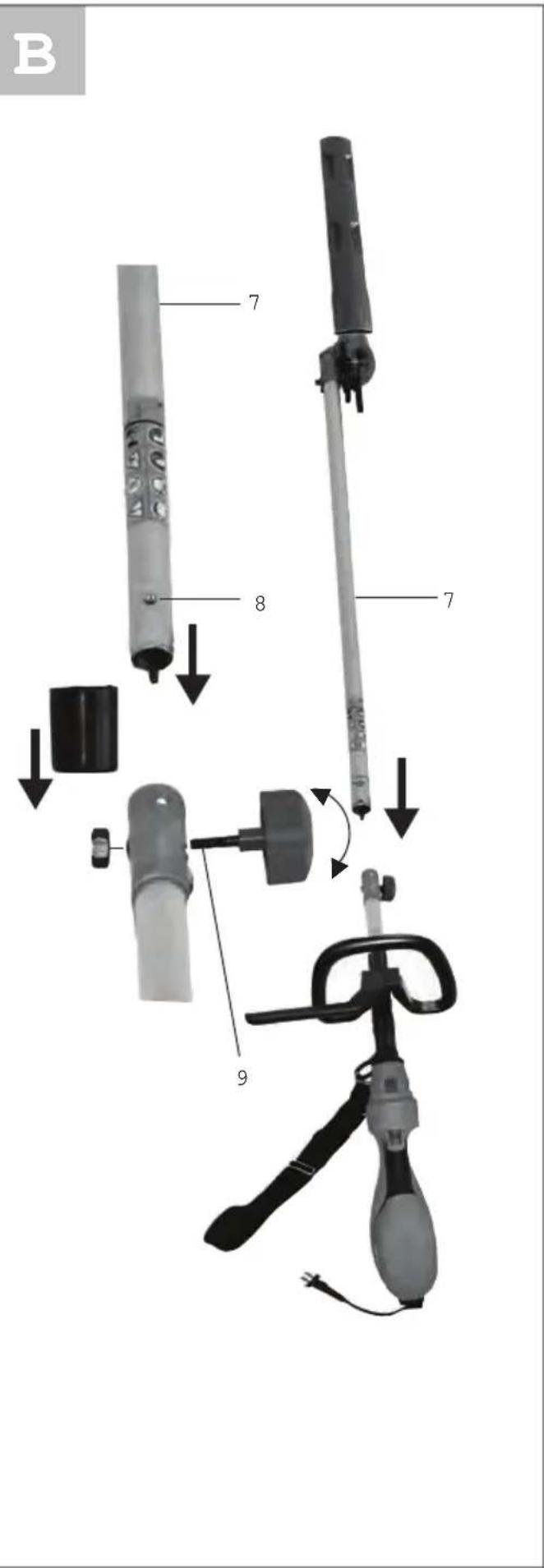

2. Entfernen Sie die Abdeckkap-

pe am vorderen Ausleger (7). Schieben Sie den vorderen Ausleger der Langstielhecken- schere auf den Rohrschaft der Langstielheckenschere mit einer leichten Drehbewegung auf. Der Sicherungsknopf (8) rastet dabei ein. Fixieren Sie die beiden Rohr- elemente mit dem Drehstern (9). Schrauben Sie hierzu, die Mutter von der Gewindestange des Drehsterns (9) und legen Sie diese seitlich in die Aufnahme des Rohrschaftes. Führen Sie die Gewindestange mit dem Dreh- stern (9) durch den Rohrschaft und verschrauben Sie den Dreh- stern (9) mit der Mutter.

3. Montieren Sie den Barrierebügel

(18) für Rechtshänder in Variante91 CHAT

a). Für Linkshänder montieren Sie den Barrierebügel gedreht in Variante b) entsprechend der Abbildung. Stecken Sie die Vierkantmuttern (20) in den Barrierebügel (18) ein. Setzen Sie den Barrierebügel wahlweise in Position a) oder b) auf den Montageblock (22). Stecken Sie die Schrauben (21) durch die uchtenden Bohrungen und verschrauben Sie den Barri- erebügel mit dem beiliegenden Innensechskantschlüssel mit dem Rundgriff (10) und dem Gegen- halter, bis er fest anliegt. Die Demontage erfolgt in umgekehrter Rei- henfolge. Inbetriebnahme Tragen Sie beim Ar- beiten mit dem Gerät geeignete Kleidung, Arbeitshandschuhe,Augen-, Kopf-,und Gehörschutz und schnittfeste Arbeitsschuhe. Vergewissern Sie sich vor jeder Benutzung, dass das Gerät funktionstüchtig ist. Der Ein-/Ausschalter und der Sicherheitsschalter dürfen nicht arretiert werden. Sie müssen nach Loslassen des Schalters den Motor ausschalten. Sollte ein Schalter beschädigt sein, darf mit dem Gerät nicht mehr gearbeitet werden. Achten Sie darauf, dass die Netzspannung mit dem Typen- schild am Gerät übereinstimmt. Es besteht die Gefahr von Personen-und Sachschäden. Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z.B. Sonn- und Feiertagen), während bestimmter Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (z.B. Kurorten, Kliniken etc.) eingeschränkt oder ver- boten sein. Ausschwenken des Messerbalkens

1. Halten Sie den Sicherheitsmes-

(6) zur Verstellung des Sicher- heitsmesserbalkens.

2. Drehen Sie die Rasthebelxie-

rung (4) aus dem Rasthebel (5a) heraus.

3. Entriegeln Sie den Rasthebel (5a)

durch Drücken des Sicherungshe- bels (5b). Durch gleichzeitigen Druck auf den Sicherungshebel (5b) und den Rasthebel (5a) lö- sen Sie die Fixierung der Sicher- heitsmesserbalken (

4. Jetzt können Sie den Sicherheits-

position ausschwenken. Nutzen Sie die Raststufen und lassen Sie den Rasthebel (5a) und den Sicherungshebel (5b) wieder eingreifen. Es sind 13 Raststufen möglich.

5. Drehen Sie die Rasthebelxie-

rung (4) wieder in den Rasthebel (5a) ein. Beim eingeschwenkten Messer- balken handelt es sich um eine Transport und Lagerstellung. Zum Arbeiten mit dem Gerät darf der Messerbalken bis max. 90° ge- schwenkt werden.92 CHAT

Schultergurt befestigen Legen Sie den Schultergurt um. Befestigen Sie den Karabinerhaken des Schultergurtes (

17) am Rohrschaft des Gerätes. Wäh-

len Sie die Gurtlänge so, dass sich der Karabinerhaken des Schultergurtes etwa auf Höhe Ihrer Hüfte bendet. Ein- und Ausschalten Achten Sie auf einen sicheren Stand und halten Sie das Gerät mit beiden Händen und mit Abstand vom eige- nen Körper gut fest. Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt.

1. Formen Sie aus dem Ende des

Verlängerungskabels eine Schlaufe und hängen Sie diese in die Zu- gentlastung (

2. Schließen Sie das Gerät an die

3. Zum Einschalten halten Sie den

Sicherheitsschalter (

drückt und drücken gleichzeitig den Ein-/Ausschalter (

13). Die Heckenschere läuft mit höchster Geschwindigkeit.

4. Zum Ausschalten lassen Sie den

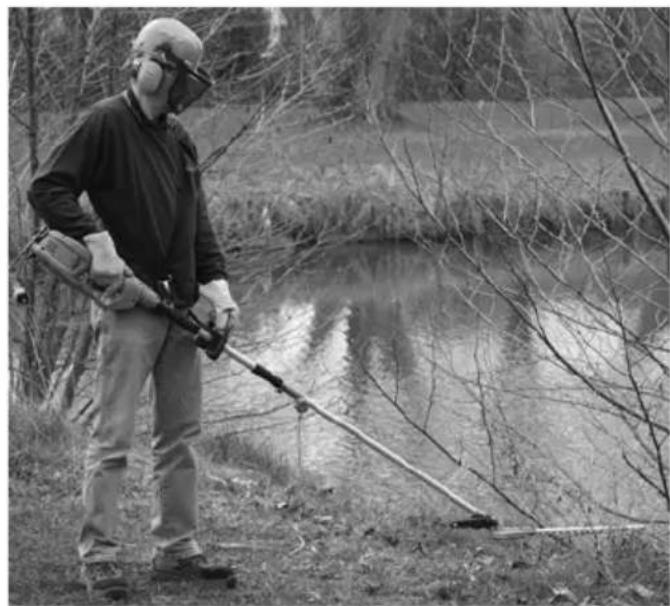

los. Arbeiten mit der Heckenschere Achten Sie beim Schneiden da- rauf, keine Gegenstände wie z.B. Drahtzäune oder Panzenstützen zu berühren. Dies kann zu Schäden am Messerbalken führen.

• Halten Sie das Gerät immer mit beiden Händen gut fest, mit einer Hand am hinteren und mit der anderen Hand am vorderen Handgriff. Daumen und Finger müssen die Handgriffe fest umschließen.

• Überprüfen Sie den Schultergurt (16) auf eine angenehme Position, die Ihnen das Halten der Heckenschere erleichtert. Die Trageöse (17) kann mit beiliegendem Werkzeug auf dem Rohr verschoben werden.

• Schalten Sie bei Blockierung der Mes- ser durch feste Gegenstände das Gerät sofort aus, ziehen Sie den Netzstecker und entfernen dann den Gegenstand.

• Arbeiten Sie stets von der Steckdose weggehend. Legen Sie deshalb vor Arbeitsbeginn die Schneidrichtung fest. Achten Sie darauf, dass das Verlän- gerungskabel vom Arbeitsbereich fern bleibt. Legen Sie das Kabel nie über die Hecke, wo es leicht von den Mes- sern erfasst werden kann.

• Vermeiden Sie die Überbeanspruchung des Gerätes während der Arbeit. Ziehen Sie sofort den Netz- stecker, wenn das Kabel beschädigt, verwickelt oder durchtrennt ist. Es besteht Verletzungsgefahr durch Stromschlag! Ausleger schwenken Achtung! Das Getriebegehäuse (

wird während des Betriebes heiß. Es besteht Verbrennungs- gefahr. Berühren Sie nicht das Getriebegehäuse (

die Verbindungsstelle zum vor- deren Ausleger (

1. Entsichern Sie die Rasterhal-

terung durch Vorschieben des Sicherungsschiebers (11).

2. Jetzt können Sie den Rohrschaft

wahlweise um 45° / 90° nach93 CHAT

rechts oder links drehen (siehe Skala am Gerät). Schnitttechniken

• Schneiden Sie dicke Äste zuvor mit einer Astschere heraus.

• Der doppelseitige Messerbalken ermöglicht den Schnitt in beiden Rich- tungen oder durch Pendelbewegungen von einer Seite zur anderen.

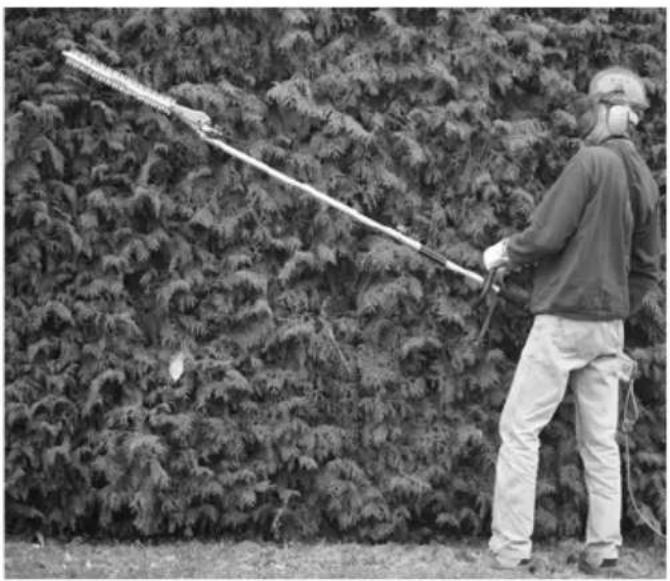

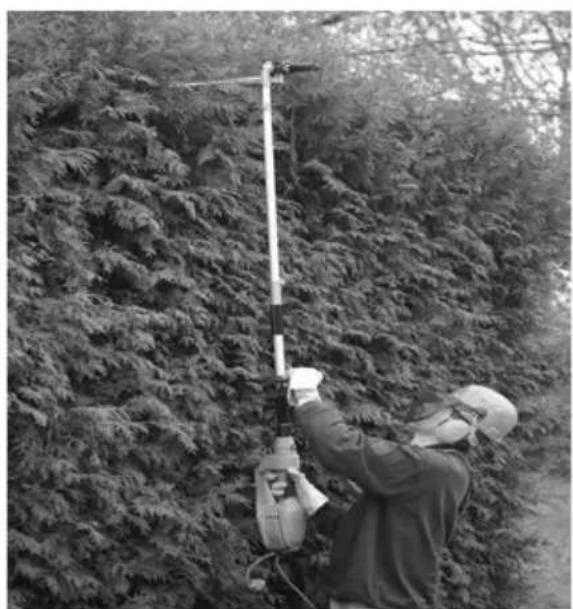

• Bewegen Sie beim senkrechten Schnitt die Heckenschere gleichmäßig vor- wärts oder bogenförmig auf und ab.

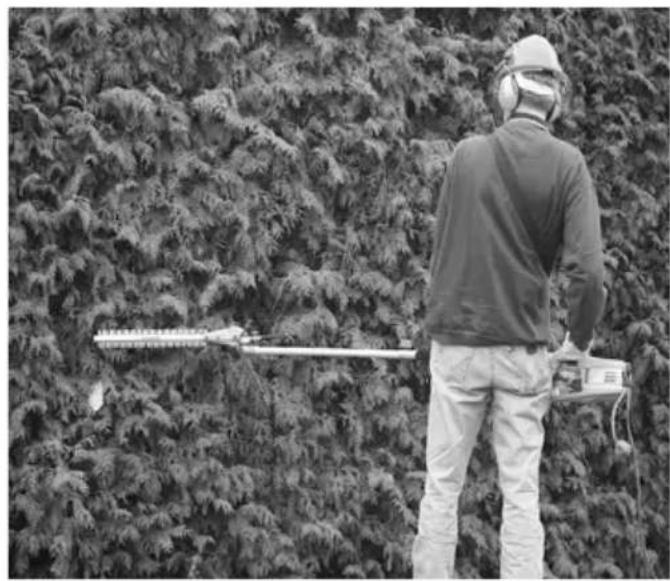

• Bewegen Sie beim waagrechten Schnitt die Heckenschere sichelförmig zum Rand der Hecke, damit abge- schnittene Zweige zu Boden fallen.

• Um lange gerade Linien zu erhalten, empehlt es sich Schnüre zu spannen. Schnitthecken schneiden: Es empehlt sich, Hecken in trapezähnlicher Form zu schneiden, um ein Verkahlen der unteren Äste zu verhindern. Dies entspricht dem natürlichen Panzenwachstum und lässt Hecken optimal gedeihen. Beim Schnitt werden nur die neuen Jahrestriebe reduziert, so bildet sich eine dichte Verzwei- gung und ein guter Sichtschutz aus.

1. Schneiden Sie zuerst die Seiten einer He-

cke. Bewegen Sie dazu die Heckensche- re mit der Wachstumsrichtung von unten nach oben. Wenn Sie von oben nach unten schneiden, bewegen sich dünnere Äste nach außen, wodurch dünne Stellen oder Löcher entstehen können.

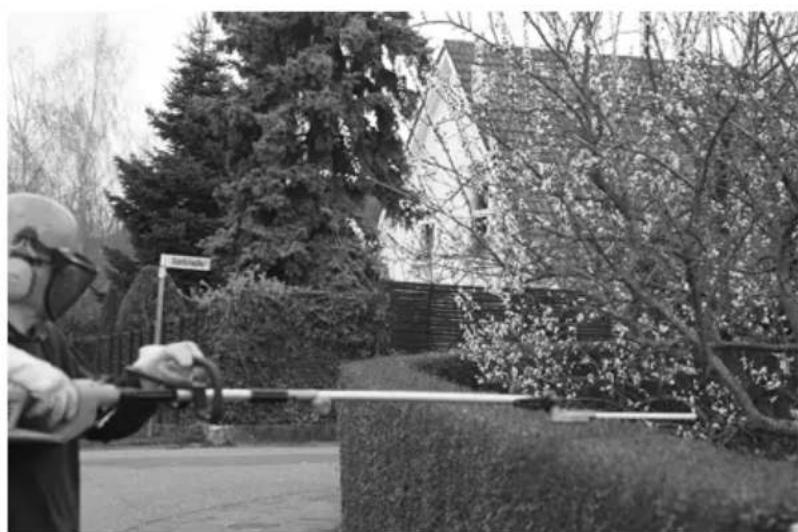

2. Schneiden Sie dann die Oberkante je

nach Geschmack gerade, dachförmig oder rund.

3. Trimmen Sie schon junge Panzen auf

die gewünschte Form hin. Der Haupt- trieb sollte unbeschädigt bleiben, bis die Hecke die geplante Höhe erreicht hat. Alle anderen Triebe werden auf die Hälfte gekappt. Frei wachsende Hecken pegen: Frei wachsende Hecken bekommen zwar keinen Formschnitt, müssen aber regel- mäßig gepegt werden, damit die Hecke nicht zu hoch wird. Sicheres Arbeiten

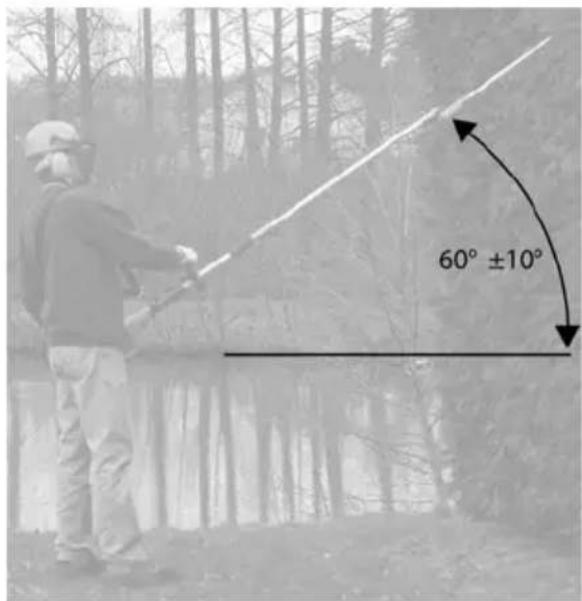

• Beachten Sie den vorgeschriebenen Arbeitswinkel (siehe obenstehende Abbildung), um ein sicheres Arbei- ten zu gewährleisten.

• Benutzen Sie das Gerät nicht auf einer Leiter stehend oder auf einem unsicheren Standplatz.

• Lassen Sie sich nicht zu einem unüberlegten Schnitt verleiten. Das könnte Sie selbst und andere gefährden.

• Kinder müssen beaufsichtigt wer- den, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Wechseln Sie regelmäßig Ihre Arbeitsposition. Eine längere Benut- zung des Gerätes kann zu vibra- tionsbedingten Durchblutungsstö- rungen der Hände führen. Sie kön- nen die Benutzungsdauer jedoch durch geeignete Handschuhe oder regelmäßige Pausen verlängern. Achten Sie darauf, dass die per-94 CHAT

sönliche Veranlagung zu schlechter Durchblutung, niedrige Außentem- peraturen oder große Greifkräfte beim Arbeiten die Benutzungsdauer verringern. Wartung und Reinigung Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile. Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Tragen Sie beim Hantieren mit den Messern Handschuhe. Führen Sie folgende Wartungs- und Reini- gungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet.

• Kontrollieren Sie die Heckenschere vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder be- schädigte Teile. Prüfen Sie den festen Sitz der Schrauben im Messerbalken.

• Schneiden Sie nicht mit stumpfen oder abgenutzten Messern, da Sie sonst Mo- tor und Getriebe Ihrer Maschine überla- sten.

• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädi- gungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

• Halten Sie Lüftungsschlitze und Motor- gehäuse des Gerätes sauber. Verwen- den Sie dazu ein feuchtes Tuch oder eine Bürste. Das Gerät darf weder mit Wasser abgespritzt werden, noch in Wasser gelegt werden.

• Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen. Che- mische Substanzen können die Kunst- stoffteile des Gerätes angreifen.

• Halten Sie das Gerät stets sauber. Nach jeder Benutzung des Gerätes müs- sen Sie - das Messer reinigen (mit öligem Lappen); - den Messerbalken einölen mit Öl- kännchen oder Spray.

• Das Getriebe ist wartungsfrei. Lagerung

• Bewahren Sie das Gerät im mitgeliefer- ten Messerschutz trocken und außerhalb der Reichweite von Kindern auf. Lagern Sie das Gerät liegend oder gegen Umfallen gesichert. Bringen Sie das Schneidwerk in Lagerposition.

• Sie können das Gerät zur Lagerung am Handgriff zur Verstellung des Mes- serbalkens (6) aufhängen. Entsorgung/ Umweltschutz Führen Sie Gerät, Zubehör und Verpa- ckung einer umweltgerechten Wiederver- wertung zu. Elektrogeräte gehören nicht in den Hausmüll. Geben Sie das Gerät an einer Verwer- tungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.95 CHAT

Ersatzteile/Zubehör Ersatzteile und Zubehör erhalten Sie unter www.grizzly-shop.de oder www.grizzly-service.eu Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“ Seite 97). Halten Sie die unten genannten Bestellnummern bereit. Pos. Explosions- Bezeichnung Bestell-Nr. zeichnung 6-9, 117, 118 Unteres Rohr (vorderer Ausleger), kpl. montiert 91096602 10-16 Rohrverbinder 91096586 17-23 Oberes Rohr 91096598 49,97,162-165 Verbindungsstück oberes Rohr 91102870 74+75 Griff mit Schrauben 91096590 62, 120+121 Rundgriff (Zusatzgriff) 91096594 64+66 Barrierebügel (Beinschutz) 91096595 74-111+124-128 Getriebeeinheit mit Messerbalken 91096597 74-111 Getriebeeinheit ohne Messerbalken 91096600 151-153 Kohlebürstensatz 91102871 Fehlersuche Problem Mögliche Ursache Fehlerbehebung Gerät startet nicht Netzspannung fehlt Steckdose, Kabel, Leitung, Stecker und Sicherung prüfen, ggf. Repa- ratur durch Elektrofachmann Ein-/Ausschalter (13)defekt Reparatur durch Service-Center Kohlebürsten abgenutzt Motor defekt Gerät arbeitet mit Unterbrechungen Stromkabel beschädigt Kabel überprüfen, ggf. Wechsel durch unser Service-Center Interner Wackelkontakt Reparatur durch Service-Center Ein-/Ausschalter (13)defekt Messer werden heiß Messer (1) stumpf Messerbalken (1) schleifen oder austauschen (Service-Center) Messer (1) hat Scharten Messerbalken (1) überprüfen oder austauschen (Service-Center) Zu viel Reibung wegen feh- lender Schmierung Messerbalken (1) ölen96 CHAT

Garantie Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Ga- rantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufda- tum. Bitte bewahren Sie den Original Kas- senbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Pro- dukt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Ga- rantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewähr- leistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspa- cken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpichtig. Garantieumfang Das Gerät wurde nach strengen Qualitäts- richtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Filter oder Aufsätze) oder für Beschä- digungen an zerbrechlichen Teilen (z.B. Schalter, Akkus oder die aus Glas gefertigt sind). Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachge- mäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anwei- sungen genau einzuhalten. Verwendungs- zwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsach- gemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorge- nommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anlie- gens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identikationsnum- mer (IAN96814) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild.

• Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Ser viceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere In-97 CHAT

formationen über die Abwicklung Ihrer Reklamation.

• Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um An- nahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung. Reparatur-Service Sie können Reparaturen, die nicht der Ga- rantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Ko- stenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert einge- sandt wurden. Achtung: Bitte senden Sie Ihr Gerät gerei- nigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung. Unfrei - per Sperrgut, Express oder mit son- stiger Sonderfracht - eingeschickte Geräte werden nicht angenommen. Die Entsorgung Ihrer defekten eingesende- ten Geräte führen wir kostenlos durch. Service-Center Service Deutschland Tel.: 0800 54 35 111 E-Mail: grizzly@lidl.de IAN 96814 Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: grizzly@lidl.at IAN 96814 Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: grizzly@lidl.ch IAN 96814 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kon- taktieren Sie zunächst das oben genannte Service-Center. Grizzly Gartengeräte GmbH & CO KG Am Gewerbepark 2 64823 Groß-Umstadt Germany www.grizzly-service.eu

*Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten103 Original EG- Konformitäts- erklärung Hiermit bestätigen wir, dass die Langstielheckenschere Baureihe FHL 900 C4 Seriennummer 201405000001 - 201405116500 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: 2006/42/EG • 2004/108/EG • 2000/14/EG • 2011/65/EG* Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:

• EN 55014-1:2006/A2:2011 EN 55014-2:1997/A2: 2008 • EN 61000-3-2:2006/A2:2009 • EN 61000-3-3:2008 Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14 EC bestätigt: Schallleistungspegel: Garantiert: 99 dB(A); Gemessen: 95,6 dB(A) Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. V / 2000/14/EC Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: Grizzly Gartengeräte GmbH & Co. KG Am Gewerbepark 2 64823 Groß-Umstadt / 28.05.2014 Germany

Volker Lappas Dokumentationsbevollmächtigter *Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtli- nie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronik- geräten104105 informative, informatiivinen, informativ, informativ, informatif, informatief, informativ Exploded Drawing • Räjäytyskuvat • Explosionsritningar Eksplosjonstegning • Éclaté des pièces détachées Explo- sietekening • Explosionszeichnung 2014-04-14-rev02-op FHL 900 C4106

Am Gewerbepark 2 D-64823 Groß-Umstadt
