GEBRUIKSAANWIJZING FWXV15ABTV3 DAIKIN

We wilien u eerst en vooral bedanken om voor een van once producten te kiezen.

We zijn ervan overtuigd dat u er tevreden mee za ijn, want het behoort tot de top in airconditioningstechnologie voor huizen.

Door de adviezen in deze handleiding op te volgen, za de water-water warmtepomp dat u hebt gekocht probleemloos werken en u optimale kamertemperaturen aan minimale energiekosten bieden.

DAIKIN EUROPE N.V.

Conformiteit

Deze unit voldoet aan de Europese richtlijnen:

Laagspanningsrichtlijn 2014/35/EU • Elektromagnetische compatibiliteit 2014/30/EU.

Pictogrammen

De pictogrammen in het volgende hoofdstuk bieden op een snelle en ondubbelzinnige manier de nodige informatio

voor een correct en voilig gebruik van de machine.

Redactionele pictogrammen

U Gebruiker
- Verwijst waar pagina's die instructies of informatie voor de gebruiker bevatten.
Installateur
- Verwijst waar pagina's die instructies of informatie voor de installmenteur bevatten

Veiligheidspictogrammen

Algemeen gevaar

Waarschuwt personeel dat de beschreiben handleiding fysiek letsel kan veroorzaken indien Niet uitgevoerd volgens de voillighoidsvoorschriften.

Hoogspanningsgevaar

• Waarschuwt personeel dat de beschreiben handleiding tot elektrocutie kan leiden indien nicht utgevoerd volgens de veiligheidsvoerschriften.

S Service
- Verwijst waar pagina's die instructies of informatie voor de installment van de TECHNISCHE KLANTENDIENST bovatton.

Veiligheidspictogrammen

A Gevaar door hitte
- Waarschuwt personeel dat de beschreiben handleiding brandwonden kan veroorzaken indien nicht uitgevoerd volgens de voilighcidsvoorschriften.

Verboden

• Verwijst waar handelingen die absolutiert Niet月至gevoord worden.

Algemeen

1.1 Algemene waarschuwingen 4
1.2 Fundamentele verilgheidsvoerschriften 4
1.3 Productassortiment 5
1.4 Globale afmetingen 6

Installatie

2.1 Plaatsen van de unit.. 7
2.2 Installatiemethodes 7
2.3 Toegang tot de machine lichaam 7
2.4 Zij-opening 8
2.5 Retrail des flances 9
2.6 Verteale Installatie 9
2.7 Horizontale of plafondinstallatie 10
2.8Hydraulische verbindingen 10
2.9 Condensatieafvoer 11
2.10 Het systeem vullen 12
2.11 Onluchten tijdens het vullen van het systeem 12
2.12 Elektrische aansluitingen 13
2.13 Onderhoud 13
2.14 De bultenkant reinigen 13
2.15 Luchtfilter reinigen 14
2.16 Tips on energie to bespare 15

Probleemoplossing

3.1 Problememoplossing 16
3.2 Tabel van abnormaliteiten en oplossingen 16
3.3 Technische gegevens 18

NL

1.1 Algemene waarschuwingen

A Controller bij het uitpakken of alle onderdelen aanwezig zijn. Zo niel, neem dan contact op met uw installateur van uw erkende DAIKIN-verdeler.
DAIKIN-toestellen要去en worden geinstalleerd door een bevoegde installmentar. Na voltooing van de werkzaamheden za de installmenteur een conformiteitsverklaring met betrekking tot die geldende wetgeving overhandigen aan de klant samen met de aanwijzingen van DAIKIN in de instructiebrochure die bij het toestel worden geleverd.
Dezo toostellen zich ontworpen voor airconditioning en/of vorwarming van ruimtes on mooten alcoen waaroor en in overeenstemming met hun prestatiekenmerken worden gebruijkl.

DAIKIN EUROPE N.V. aanvaardt geen aansprakelijkheid, contractuool noch buitoncontractucol, voor eventuolo schade aan Personen, dieren of eigendom als gevolg van een onjuiste installmente, aanpassing of onderhoud of oneigenlijk gebruik.

Zet in geval van een waterlek de hoofdschakelaar van het systeme "UIT en sluit de waterkranen.
Bel zo snel möglichk de technische serviceafdeling van DAIKIN of professioneel gekwalificeerd personeel en voer zich geen interventries ult aan het toestel.
De ingebedde FWXM-serie heeft geen rooster of afdekplaat. Zorg voor boerviligingen en luchtinlaat/-uitlaatroosters om accidenttoel contact met het toestel to voorkomen.
Als hel toestel gedurende langere lijd niel worden gebruiki, mooton dc volgondo handolingen worden uittgvoord:

Schakel de hoofdschakelaar van het systeme "UIT
- Sluit de waterkranen

1.2 Fundamentele verilgheidsvoorschriften

Denk eraan dat bepaalde fundamentele veilgheidsvoerschriften moelen worden gevolgd bij gebruik van een product dat gebruik maakt van elektriciteit on water, zoals:
Hel apparaat kan worden gebruikl door kinderen ouder dan 8aar en door mensen met verminderde fysieke, sensorische of mentale capacititen, of zonder ervaring ofoodzakelijke kennis, zolang ze worden gecontroleerd of nadat ze instructies hebben ontvangen over het veilige gebruik van de eenheid en hebben do goveren bogropen.

Kinderen mogen Niet met het apparaat spelen.Het reinigen en het onderhoud dat door de gebruiker要去 worden uitgevoerd, mag zichonder toezicht door kinderen worden uitgevoord.

Als er bevriezingsgevaaris, zorg dan dat er antivriesmiddel is loegevoegd aan het systeme of lap het systeme vollodig at.
Als de kamtertemperatuur te laag of te hoog is, is dal schadelijk voor de gezondheid en ook nulleloos energieverlies.

Vermijd langdurig contact met de directe luchtstroom.

A Laat de kamer Niet voor langereijd afgesloten. Open af en toe de ramen om de lucht in de kamer te verversen.
Deze instructiebrochure maakt integraal deel uit van het toestel en moet dus good en ALTIJD bij het toostel worden bijgehouden, zofis wannccr hct wordt overdragon aan een十几年e eigonaar of gobruikor of in een ander systeem wordt geinteggreerd. Als de brochure verloren of beschadigd is geraaki, neem dan contact op mot uw lokaal technisch servicccentrum van DAIKIN.
Alle reparatie of onderhoudsinventies moelen worden uilgevoerd door de technische serviceafdeling of door professioneel gekwalificeerd personeel zaals voorzien in deze brochure. Wijzig niets aan het toestel of voor er geen Interventions op uit aangezien dat gevaarlijke situatuies kan veroorzaken en de fabrikant Niet verantwoordelijk kan worden gesteld voor eventuele schade.
A Gevaar voor brandwonden - wees voorzichtig bij aanraken

Hel is verboden om het loestel aan te raken met natte handen of een nat lichaarn zonder schoenen le dragen.
Het is verboden om reinigingswerkzaamheden uil te voeren voordal het loestel is losgekoppeld van de netvoeding door de hoofdschakelaar van het systeme "UIT" te schakelen.
Het is verboden om de beveiligings- of afstellingsapparatuur te wijzigen of aan te passen zonder toestemming en aanwijzingen van de fabrikant.
Het is verboden om de elektrische kabels die uit het toestel komen te knippen, in een knoop te leggen of craan te trokkon, zofis als dozo losgokoppold zichin van

de netvoeding.

Het is verboden om wegen voorwerpen of andere zaken te duwen door de inlaat- of uitaatroosters.
Hot is verboden om de douren die tocgang goven tot de interne onderdelen van het toostel te openen zonder eerst de hoofschakelaar van het systeme "UIT" le schakelen.

Het is verboden om het verpakkingsmaterial dat risico's met zich kan meebrengen, te verwijderen of binnen hot bereik van kinderen,achter to laten.
Het is verboden om op het toestel te klimmen of een voorwerp op le kalen ruslen.
De exte onderdelen van het toestel+kunnen moer dan 70^ warm worden.

1.3 Productassortiment

Er zijn 2 types DAkIN warmtepompconvecloren, FWXV en FWXM, lekkens leverbaar in 3 modellen met verschillende prestatiekenmerken en afmetingen.

FWXV-serie

koeler-convector met metalen omkasting.

FWXM-serie

Ingebedde koeler-convector zonder panelen.

1.4 Globale afmetingen warmtepompconvector

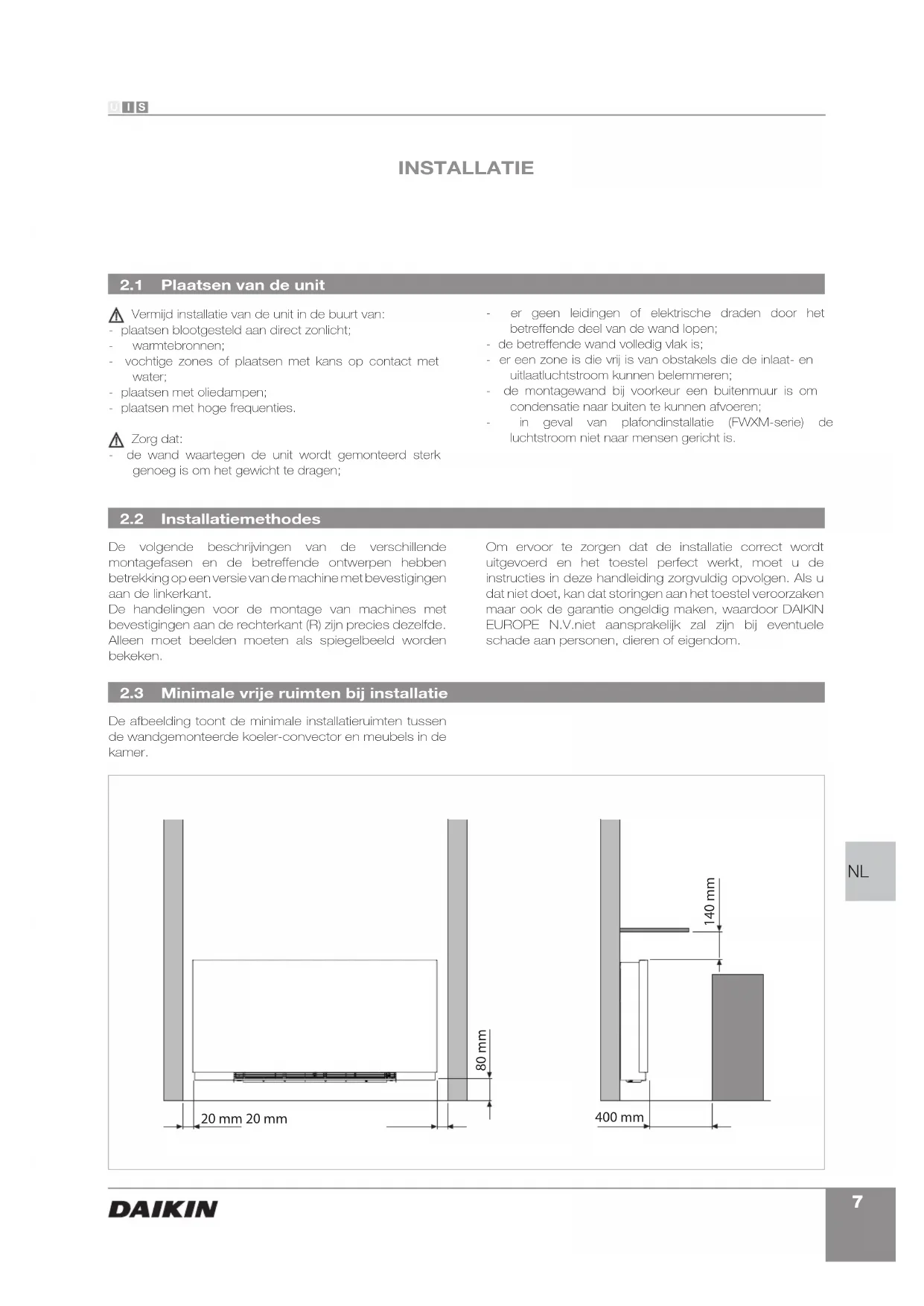

2.1 Plaatsen van de unit

Vormijd installment van de unit in de buurt van:

• plaatsen blootgesteid aan direct zonlicht;
• warntebronnen;
• vochtige zones of plaatsen met kans op contact met water;
  plaatsen met oiledampen;
• plaatsen met hoge frequencies.

Zorg dat:

de wand waartegen de unit wordt gemonteerd sterk genoeg is om hel gewicht le dragen;

• er geen leidingen of elektrische draden door het betreffende deel van de wand lopen;
• de betroffende wand volledig viak is;
• cr con zone is die vrij is van obstakels die de inlaat-on uiltaattluchtstroom+kennen bolemmeren;
  de montagewand bij voorkeur een buitenmuur is om condensatie waar buiten to+kunnen afvoeren;
  in goval van plafondinstallatio (FWXM-sonic) do luchtstroom nicht maar mensen gericht is.

2.2 Installatiemethodes

De volgende beschrijvingen van de verschillende montagefasen en de betreffende ontwerpen hebben betrekking op een versie vandermachine met bevestigingen aan de linkerkant.

De handelingen voor de montage van machines met bevestigingen aan dorechtorkant (R) zijn procies dozelfde. Alconn moot boelden mooten als spiegelboeld worden bekeken.

Om ervoor te zorgen dat de installmentie correct worden uitgevoerd en het toestel perfect werkt, moet u de instructies in deze handleiding zorgvuldig opvolgen. Als u dat Niet doet, kan dat storingen aan het toestel veroorzaken maar ook de garantie ongeldig makeen, waardoor DAIKIN EUROPE N.V.niet aansprakelijk za zich bij evontuolo schado aan personen, dioron of cigandom.

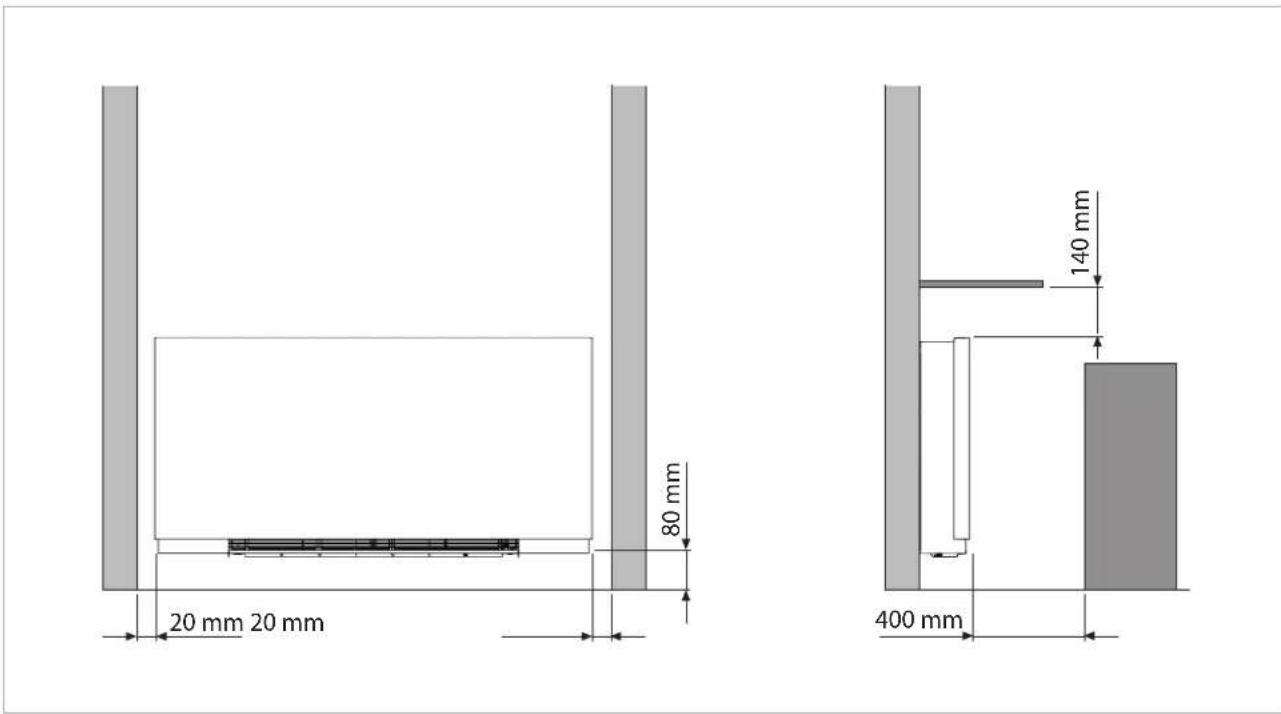

2.3 Minimale vrijeruijmten bij installatione

De afbeelding toont de minimale installmentuiimten tussen de wandgemonteerde koeler-convector en meubels in de kamer.

2.4 Toegang tot de machine lichaam

Volg de onderstaande procedures om toegang te krijgen tot de binnenkant van de machine.

Verwijder het bovenste rooster.

-draai de bevestigingschroeven los
- draai de bevestigingssschroeven van de bovenste grill los
- vorwijdcr de grill

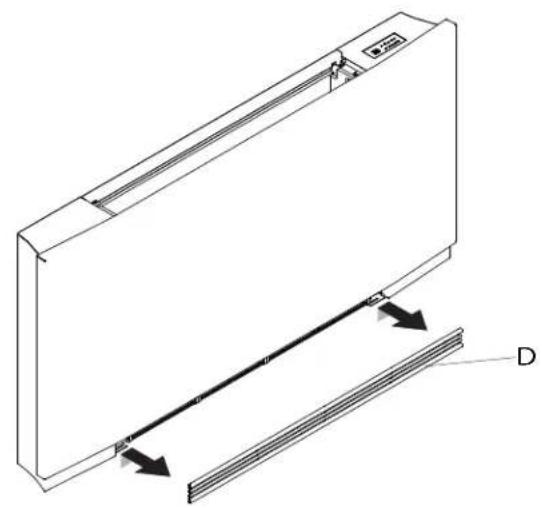

Verwijlder de voorgrill:

• haal de grill eruit totdat doze helemaal uit de stoel is
  -kantel de grill
  -haarbuitengliiden

C	Voorpaneel
D	Voorrooster

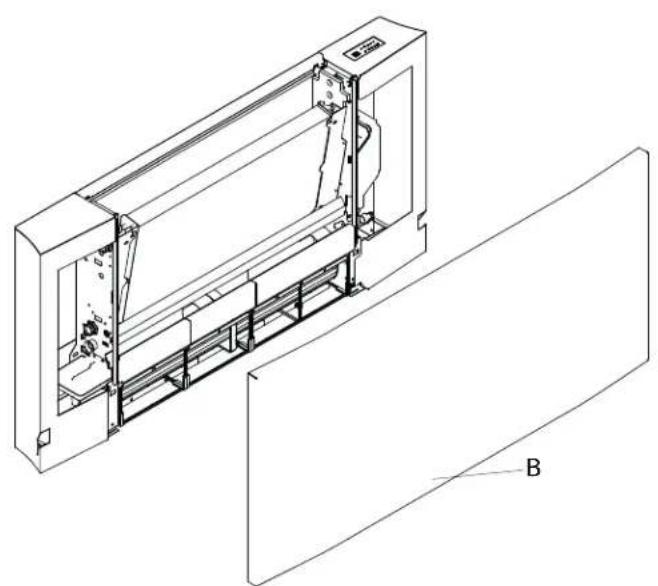

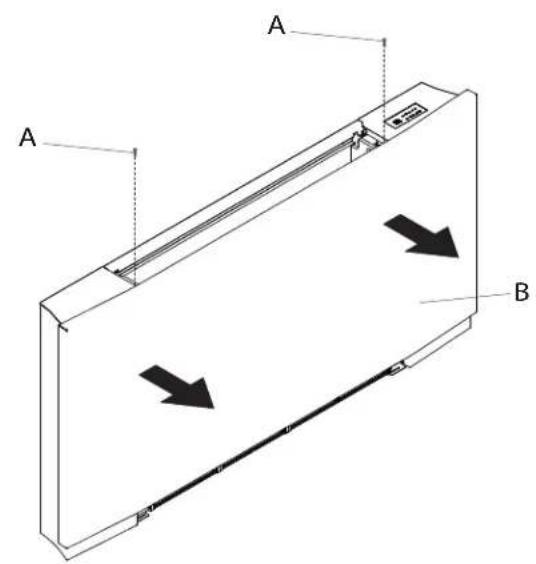

Verwijder het voorpaneel:

-draai de bevestigingsschoveen los
- verwijder het paneel

A	Bevestigungssschroeven Voorpaneel

B

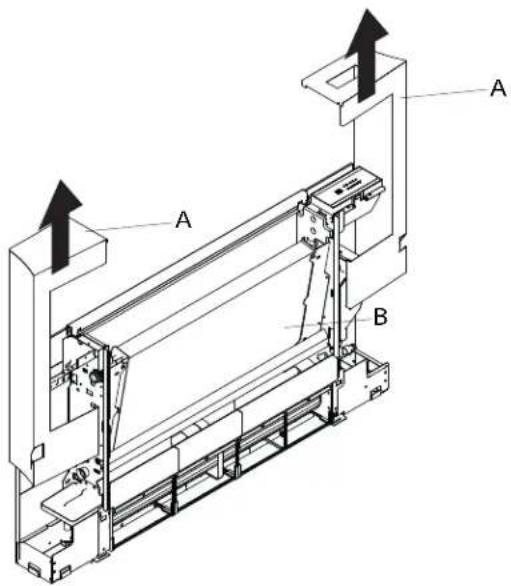

2.5 Zij-opening

Om do zijkant to verwijdcrn:

• verwieder de zijkanten maar boven

A Kani

B Machine lichaam

2.6 Verticalcale vloer- of wandinstallatie

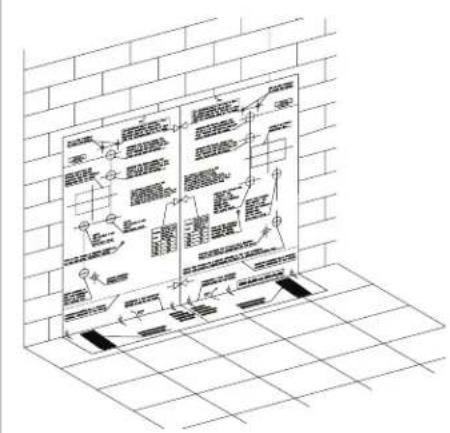

Markoor met behulp van het papieren sjabloon de positie van de twee bevestigingsbeugels op de wand. Gebruik een geschikle boor om galen te boren en plaals de hollewandankers (2 voor elke beugel); bevestig de twee beugels. Draai de schroeven Niet te hard aan zodat de beugels+kennen worden afgesteld mel een waterpas.

Installer de unit op niveau (met een moyenlike toleranlie van 1÷ 2% in de richting van de afvoerpijp om de waterstroom te vergemakkelijken).

Draai de vier schroeven volledig aan om de twee beugels vast te zetten.

Controleer de stabilitie door de bougels met de hand naar rechts en links en omhoog en omlaag te bewegen.

Monteer de unit en controller en deze correct op de beugels hangt en of hij stabel is.

Opmerking: om de aansluiting van de leidingen op de fancoil-aansluitingen te vergemakkelijnen, installeert u een inbouwdoos aan de ultaat van de leidingen zich.

De juiste positie van het vak worden aangegeven op de installationsjabloon.

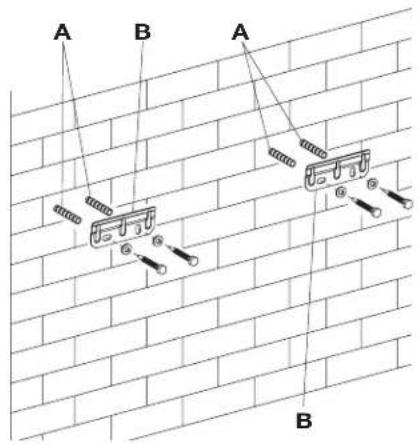

A Holewandankers Beugels

2.7 Horizontale of plafondinstallatie

Markoor met bohulp van hot papiron sjabloon do positio van do twoo bovostigingsbougels on do twoo acheftersto schroeven op het plafond. Boor met een geschikte boormachine de galen en plaals de hollewandankers (2 voor elke beugel); bevestig de twee beugels. Draai de schrooven nict to hard aan. Plaats do machine op do twoo beugels, houd ze in positie en draai verwolgens de twees schroeven in de achtersle hollewandankers, een aan elke kant.

Installer de unit op niveau (met een möglichke tolerantie van 1÷ 2% in de richting van de afvoerijp om de waterstroom te vergemakkelijken).

Draai alle 6 bevestigingschroven volledig aan.

Voor installment van de FWXV-serie zijn accessoirekits met horizontale condensatieopvangbak verkrijgbaar EKM(10/15/20)COH.

A Controleer zorgvuldig de hellingshoek van de uillaatleiding. Als de afvoerleiding de verkeerde hellingshoek heeft, kan dat waterlekkage veroorzaken

A hollowandankors
B beugels
C schroven
D alvoerleiding

2.8

NB: de nominale diameter, tenzij anders aangegeven, hocht altijd betrokking op de binnendiameter.

Om de vorming van oppervaklecondensatie te voorkomen, worden het altijd aangeraden om elektrische klepponscts to installeren, behalte in het geval waar een elektrischo bodicining (bijv. Een elektrothermische kop) stroomopwaarts van het apparaat is aangebracht.

De afmelingen van de hydraulische leidingen moelen worden gekozen door een expert die moel werken volgens,. beste practijknen en conform de geldende wetgeving.

Daar bij moet hij er rekening mee houden dat tekleine leidingen een storing kunnenveroorzaken.

Om de verbindingen te maken:

• plaats de hydraulische leidingen
  span de verbindingen aan met de "moersleutel en tegenmoersleutel"-methode

• controller alles op vloeistoflekkage

• bodok de verbindingen met isolatiematerialiaal.

De hydraulische leidingen en verbindingen要去en thermisch geisoleerd worden.

Zorg dat do leidingen volledig goisoleord+zijn.

Span niel te hard aan om te voorkomen dal de isolalie beschadigd raakl.

Gebruik hennep en groene pasta om de draadverbindingen af te dachten. Het gebruik van Teflon worden geadviseerd wanner er antivriesmiddel in het hydraulisch circuit zit.

2.9 Condensatieafvoer

Hot condensaticeafvoemctwork moot de juisto afmatingen hobbon (minimale binnendiamotor van de leidingen: 16 mm) en de leidingen moelen zo worden gespositioneerd dal er een constanse hellingshoek is die nooit minder dan 1% bedraagt. Bij een verticale installmentie is de afvoerleiding rochtstrooks aangosloten op de afvoerbak, die zich onderaan het zijstuk onder de hydraulische bevestigingen. Bij een horizontale installmentie is de afvoerleiding verbonden met de reeds aanwezige leiding op de machine.

• Zorg indien möglichk dat de condensatievloeistof direct in een goot of "regenwater"-afvoer stroomt.
  Bijrechtstreekse afvoer hier de hoofdafvoerleiding, is het aan te raden om een sifon te plaatsen om te voorkomen dat vieze geurtjes via de leiding terug in de kamerterechtkomen. De bocht van de sifon moetkleiner zich dan de condensatieopyangbak.
• Als het condensatiewater moot worden afgevoord aan eenbak, moot dozo open zich en mag de buis niet in water ondergedompeld zich om te vermijden dal adhesie en legendruk de nomale uilsstroom

verhinderen.

• Als or een hoogtoverschil is dat dc uitsroom van condensatiewater kan verhinderen, moet er een pomp worden geinsalleerd.
• plaats bij een verticale installmentie de pomp onder de latorale afvoorbak;
  bij een horizontale installment is de keuze van de pomppositione afhankelijk van de specifieke vereisten. Dergelijke pompen zijn gemakkelijk in de handel verkrijgbaar.

Bij voltooling van de installment is het aan te raden om de correcte uistroom van de condensatievloeistof te controleren door ongeveer 1 / 2 I water traag in do opvangbak te gieten in ongeveer 5-10 minutes.

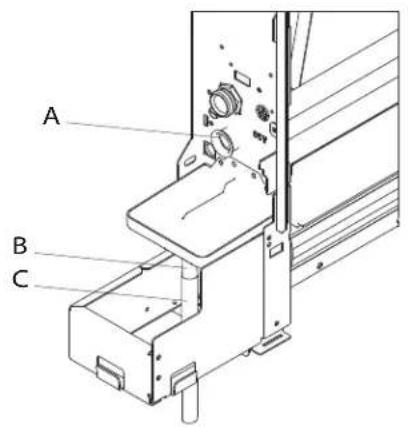

De afvoerleiding voor condensatewater monteren in de verticale versie

Bevestig een leiding op het afvoerverbindingsstuk van de condensalieopvangbak voor de uilsroom van de vloeistof en zorg dat deze goed vastzit. Controller of

A afvoerverbindingsbuis
B Voor de uitsroom van het

het druppelopvangverlngstuk aanwezig en correct geinstalleerd is.

C druppelopvangverlongstuk

NL

De afvoerleiding voor condensatewater monteren in de horizontale versie

Raadpleeg de Instrueties van de EKM(10/15/20)COH kts om de horizontale bak te monteren op de FWXM-serie.

• controller of de "L"-leiding en de flexible rubberslang correct+zijn aangesloten op de bak.
• schuif de zijkant van de machine in verwijl u de leiding op+zijnplaats houdt gegen het frontrooster.
• sluit de zijkant volledig en controller of de leiding vast blijft zitten in de speciale uitsparing op de zijkant.

N.B. houd voor de horizontale installmentie rekening met de volgende voorzorgsmaatregelen:

• zorgdat demachinerperfectwaterpasis geinstalleerd of Lichtafhellend in derichting van de condensatieafvoer;
• isoleer zorgvuldig de in- en uitstroomleidingen tot aan het verbindingsstuk op de machine om te voorkomen dat condensatiedruppels buiten de opvangbak torcchikomen;
  isoleer de afvoerleiding van de opvangbak over zijn gehele lengte.

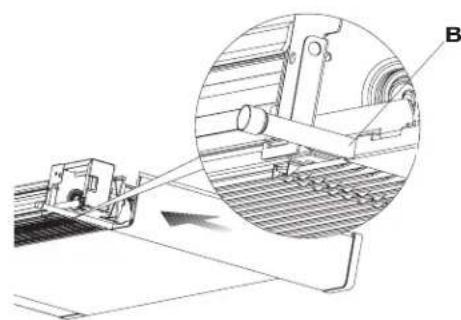

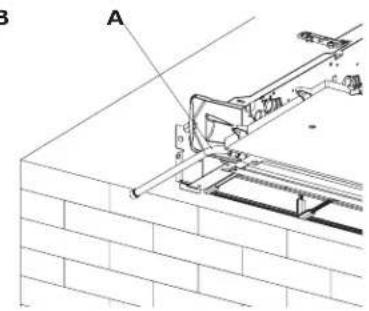

A Aanslutteidingen Diefstal

2.10 Het systemd vullen

Zorg bij het opstarten van het systeme dat de vergrendelplaat van de hydraulische unit geopend is. Als or geen oloktrischo voedig is en do thermoklap roods is

geactiveerd, gebruik dan de speciale dop om de aanslag in te drukken om de klep te openen.

2.11 Ontluchten tijdens het vullen van het systeme

• Open alle systeemonderscheppingstoestellen (handmatige of automatische);
• Begin met vullen door de watervulkraan van het systeem langzaam te openen;

• Open bij verticaal geplaatste toestellen het hoogste ontluchtingspunt van de batterij met een schrocvendraar; open bij horizontaal geplaatstoestellen het hoogste ontluchtingspunt.

• Wanner er water UIT de ontluchtingskleppen van het toestel komt, sluit deze dan en blij vullen tot het nominale niveau voor het systeom is bcrcikt.

Controleer de hydraulische afdlichting van de pakkingen.

Hot wordt aanbovolen om deze handelingen to horhalen nadat het toostel een paar uur hebft gewerkt en de systeemdruk periodiek le controleren.

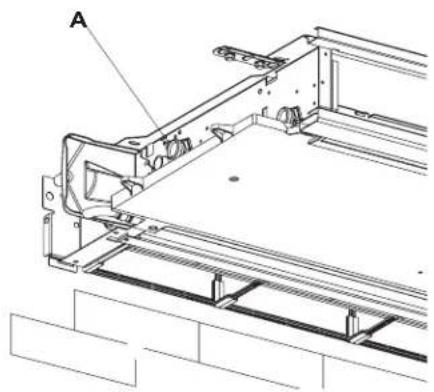

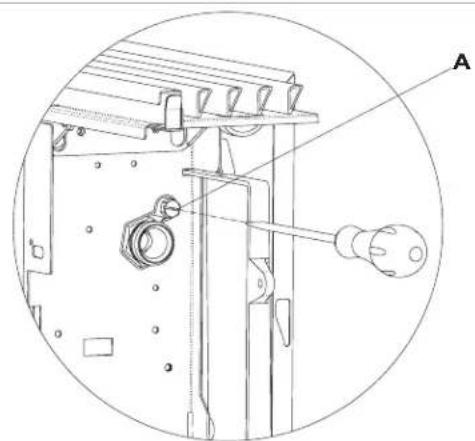

A Ontluchting van de batterij

2.12 Elektrische aansluitingen

Voor elektrische aansluitingen uit volgens de voristen in de hoordstukkon Algomene waarschuwingen en Fundamentele verilgheidsvoorschriften en aan de hand van de patronen in de installmenten en accessoirehandleidingen. Zorg dat de voeding is uilgeschakeld voordat u workzaamhoden uittvoert.

Do unit moct worden aangosloten op do netvooding via een moerpolige schakelaar met een minimale contactopening van minstens 3mm of met een apparaat waarmee het loestel volledig kan worden losgekoppeld overeenkomstig de overspanningscondities categorie III.

2.13 Onderhoud

Routinenderhoud is onontbeerlijk om de DAIKIN koeler convector door de jaren heen in perfecte bedrifstoestand en veilig en betrouwbaar te honden. Dit kan om de gezes maanden worden uitgevoerd voor bepaalde

interventions en staatlichen voor andere, door de technische ondersteuningsdienst, met de nodige technische bevoedheid en paraatheid en altijd met gebruik van originele reserveonderdelen.

2.14 De buitenkant reinigen

A Voor elke reinigings- en onderhoudsinterventie moet u het toestel loskoppelen van de netvoeding door de hoofdschakelaaruit te zetten.

Gebruik geen schuursponsjes of schuirmiddelen aangezien deze de geverfde onderdelen können beschadigen.

Wacht tot de onderdelen zich aufgekoeld om brandwonden te voorkomen.

Reinig indien nodig de buitenste oppervlakken van de DAIKIN koeler-convector met een zachte vochtige cloek.

2.15 Luchtfilter reinigen

Na en periode van continu gebruik en in functio van de concentratie verontreinigingen in do lucht, of wanncer u

hot toostel opnieuw wilt opstarten na een periode van inactiviteit, gaat u als volgt to werk.

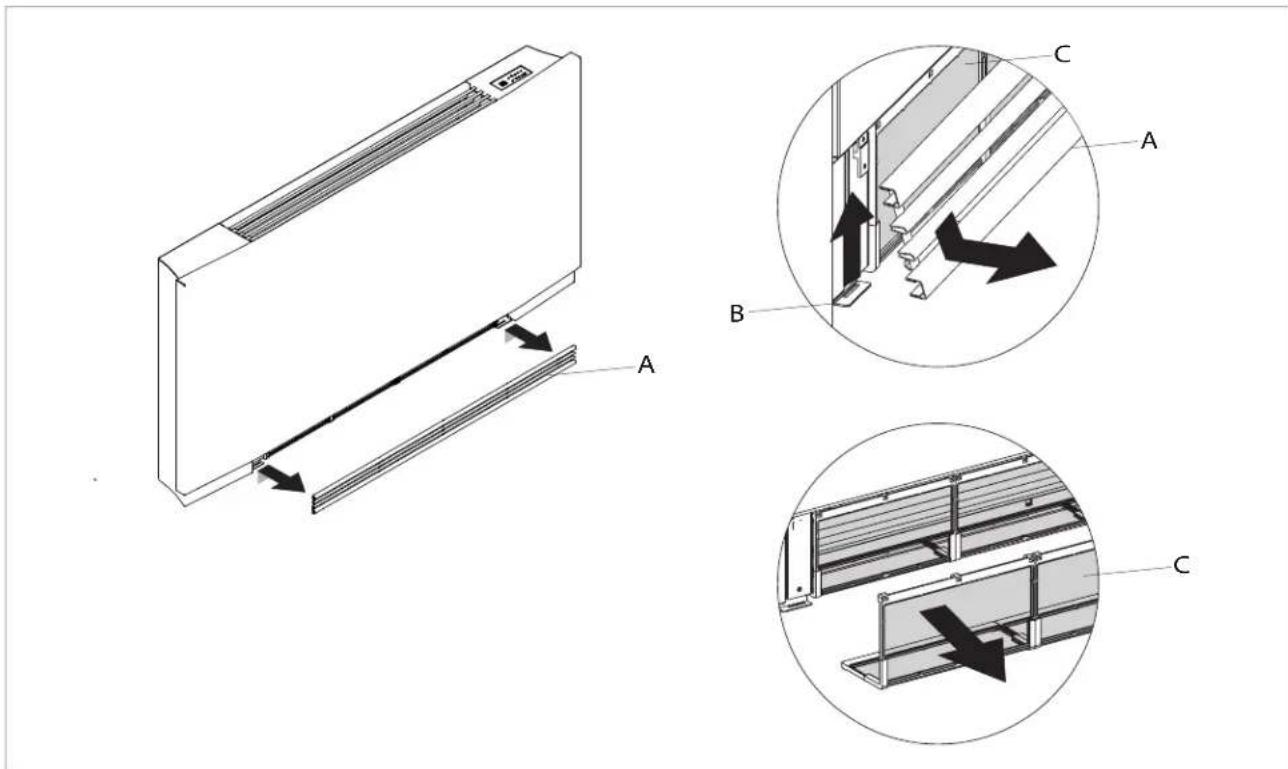

Verwijder de filtercellen in de versies met aanzuigrooster met kleppen

• verwijder het frontrooster door het een bootje op te tillen en te draaien tot het uit de zitting komt;

• verwijdcr de filter en trek doze horizontal aan buiten.

A	Frentrooster
B	Zier rooster

C

Filter

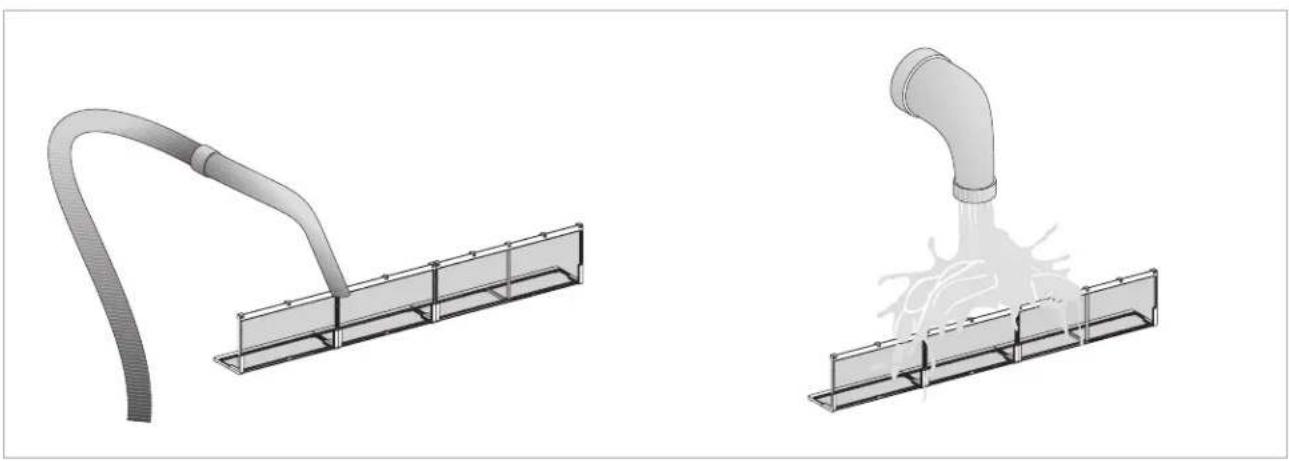

Filterzittingen reinigen

• zuig het stof op met een stofzuiger
  was de filter met lopend water zonder gebruik van deleergenten of oplosmiddelen en laal de filter drogen.

Het is verboden om de unit te gebruiken zonder de netfilters.

Het toestel is ultgerust met een veiligheidsschakelaar die de werking van de koeler verhinder wanner het mobiele paneel ontbreekt of Niet goed zit.
A Controleer na de reiniging van de filter of het paneel correct is gemonteerd.

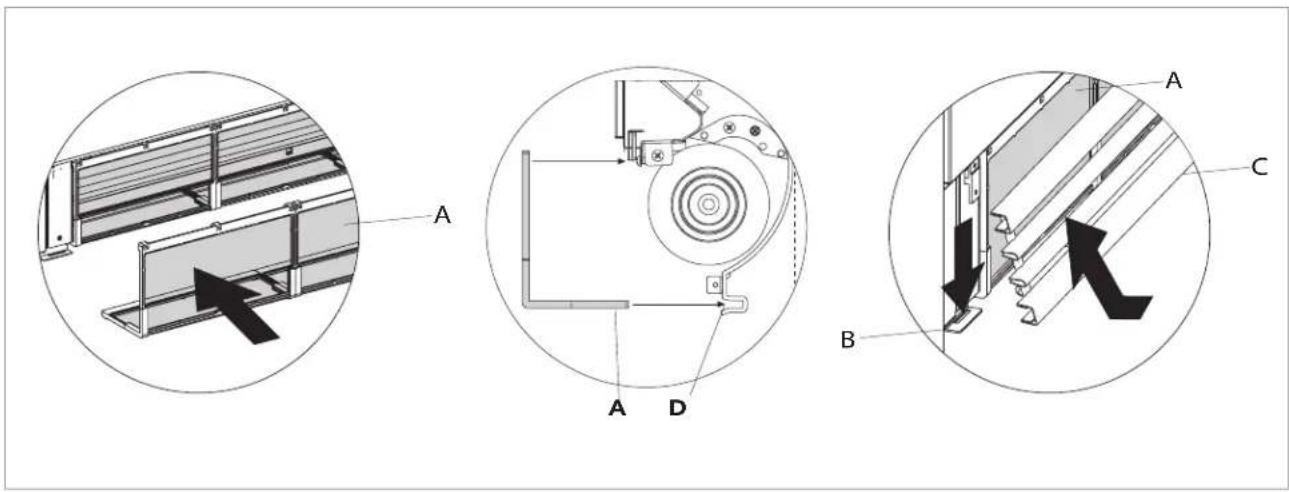

Reinigungswerkzaamheden voltooien

• Plaats voor de versies met een rooster met kleppen de twee ogen in de speciale sleuven, draai het rooster

en haak het vast met eenkleine tik op het bovenste gedeelte.

A	Filter
B	Haak

C	Frontroostor
D	Filter zitting

2.16 Tips om energia te bespare

• Houd aitijd de filter schoon;
  houd de deuren en ramen in de kamer mel airconditioning zo veel mogelijk gesluten;

beperk waar maybeijk het efect van direct zonlicht in de kamers mel airconditioning (gebruik gordijnen, jaloezieen, enz.)

PROBLEEMOPLOSSING

3.1 Probleemoplossing

In goval van waterlokken of con abnormale working, moot u de voeding onmiddelijk afsluiten en de waterkranen dichtdraaien.
Als cr zich een van de volgondo abnormalitoen voordoct, neem dan contact op met een erkend servicecentrum of een bevoegt en gekwalificeerd technicus, maar voer zich geen interventries uit.

• De ventilatie start nicht, selbst als er warm of koud water in het hydraulisch circuit aanwezig is.
• Het tocstel vertoont waterlokkage tildons verwaming.
• Het toestel vertoont waterlekkage tijdens koeling.
• Het toestel maakt veel lawaai.
• Er is condensatievorming op het frontpaneel.

3.2 Tabel van abnormaliteiten en oplossingen

De intervencies mogen alleen worden uitgevoerd dooreen gekwalificeerd installateur of een gespecialiseerd

servicocentrum.

Effect Oorzaak Oplossing
Een uilgestelde activatie van de ventilatie met belrekking lol de nieuwe temperatuur- of functie-installingen.	Het duurt even voordat de circuitklep geopend is, waardoor het even duurt voordat hot wame of koude water in het toestel circuleert.	Wacht 2 of 3 minutes om de circuitklep te openen.
Het toestel activeert de ventilatie Niet.	Goon warm of koud water in hot systeem.	Controllor of de waterboiler of -kooloraar behoren werkken.
De ventilatie start Niet, zelfs als er warm of koud water in het hydraulisch circuit aanwezig is.	De hydraulische klep blijt gesloten.	Demonteer het kleppenhuis en controllorc of de watercirculatie is horstold.
		Controllor de bedrijlfsefficiëntie van de klep door deze afzonderlijk onder 230 V spanning te zellen. Als de klep worden geactveerd, kan het probleem bij de elektronische regeling liggen.
	De ventilatomotor is vastgelopen of doorgelbrand.	Controllor de motorwikkelingen en of de ventilator vrij kan draaien.
	De microschakelaar die de ventilatie stopt wannoor hot filterrooster is geopend, sluit Niet correct.	Controllor of hot contact van de microschakelaar worden geactveordoor het rooster te sluiten.
	De elektrische aansluitingen zijn nicht correct.	Controllor de elektrische aansluitingen.
Het toestel vertoont waterlekkago tijdens verwarming.	Lekken in de hydraulische verbindingen van hot systeom.	Controllor de lekken on span alleverbindingen aan.
	Lekken in de kleppenunit. Controllor de staat van de pakkingen.
Er is condensatievorming op het frontpaneel.	Warmto-isolatio los.	Controllor of de thermo-akoestische isolatie goed op+zijnplaats zich, mel name de isolatie vooraan boven de ribbenbuis-batterij.
Er zullen waterdruppels op het luchtluillaalrooster.	Bij een hoge vochtigheidsgraad (>60%) kan er zich condensatie vommen, met name aan minimumventilationsnelheden.	Zodra de vochtigheid daalt, verdwijnt het fenomeen vanzelf. In elk geval wijst de aanwezigheid van enkele waterdruppels in hot toestel nicht op een storing.
Het toestel vertoont waterlekkage tijdens koeling.	De condensatiebak is verstopt.	Giet traag een fles water in het onderste deel van de batterij om de afvoer te controlleden. Reinig indien nodig de bak en/of zorg voor een grotere hellingshoek van de afvoerleiding.
	De condensatieafvoer heeft geen hallucingshock nodig voor een correcte atvoor.
	De verbinderingsleideringen op do clopponunit zich nicht good goisolccord.	Controleer de isolatie van de leidingen.
Hel toestel maakt een vreeimd geluid.	De ventilator raakt de structuur.	Controler of do filters vorstopt zich on reinig ze indien nodig.
	De ventilator is uit balans.	Een ventilator die uit balans is verworzaakt overmalige trillingen in de machine; verrang de ventilator.
	Controler of de filters verstopt zich en reinig ze indien nodig.	Maak de filters schoon

NL

FWXV u.m. 10AATV3(R) 15AATV3(R) 20AATV3(R)
		10ABTV3(R) 15ABTV3(R) 20ABTV3(R)
KOELPRESTATIES (W 7/12 °C; A 27 °C)
Totaal koelvermogen	(1) KW 1,62	2,64 2,99
Zintuiglijk koelvermogen	(1) KW 1,25	1,91 2,33
Latent koelvermogen	(1) KW	0,37 0,73 0	66
Waterstroming	(1) L/h 365	483 568
Drukverlies	(1) kPa 11,0	23,0 22,0
VERWARMINGSPRESTATIES (W 45/40 °C; A 20 °C)
Vorwarmingscapacitot	(2) kW	1,96 2,86 3	50
Waterstroming	(2) L/h	380	519	655
Drukverlies	(2) kPa	11,0 23,0 22,0
HYDRAULISCHE GEGEVENS
Spoel watergehaite		L	0,80 1,13 1	46
Maximale bodrjfsdruk		bar	10	10
Hydraulische aanslutingen		* FK	3/4
Maximale inaatwatertemperatuur		°C	80	80
Minimum inlastwatertemperatuur		°C	4	4
AERAULISCHE GEGEVENS
Luchtstroom bij de maximum ventilatorsnelheid	(3) m³/h	294	438	567
Luchtstroom bij gemiddelde ventilatorsnelheid		m³/h	210	318
Luchtstroom bij de minimum ventilatorsnelheid		m³/h	118	180
Statische druk beschikbaar		Pa	10	13
ELEKTRISCHE GEGEVENS
Stroomvoorzoning		V/ph/Hz	230-1-50
Opname van elektrisch vermogen bij maximumsnelheid		W	19,0 25,0 31,0
Maximaal opgenomen stroom		A	0,16 0,18 0	26
Opname van elektrisch vermogen bij minimumsnelheid		W	4,0	6,0
GELUIDSGEGEVENS
Maximaal geuidsvermögensniveau		dB(A)	56	57
Goluidsdrukniveau bij maximaal luchtdebiet	(4) dB(A)	47	48	49
Goluidsdrukniveau bij gemiddeld luchtdebiet	(4) dB(A)	38	39	40
Goluidsdrukniveau bij minimaal luchtdebiet	(4) dB(A)	31	33	34
Gewicht		kg	20	23

(1) Watertemperatuur 7/12°C, Luchttemperatuur 27°C BS en 19°C BU, EN 1397
(2) Water temperature 45/40°C, Luchttemperature 20°C BS en 15°C BU, EN 1397
(3) Luchtstroom gemeton met schone filters
(4) Goluidsdruk gometen op een afstand van 1 motor volgens ISO7779

Spoel watergehalte		L	0,80 1,13 1,46
Maximale bedrijfsdruk		bar	10	10	10
Hydralischo aansluitingen		" EK	3/4
Maximale inlaatwatertemperatuur		°C	80	80	80
Minimum inlaatwatertemperatuur		°C	4	4	4

AERALISCHE GEGEVENS

Luchtstroom bij de maximum ventilatorsnelheid	(3)	m3/h	294 438	567
Luchtstroom bij gemiddelde ventilatorsnelheid		m3/h	210 318	410
Luchtstroom bij de minimum ventilatorsnelheid		m3/h	118 180	247
Statische druk beschikkoar		Pa	10	13	13

Stroomvoorziering		V/ph/Hz	230-1-50
Opname van elektrisch vermogen bij maximumsnelheid		W	19,0 20,0 29,0
Maximaal opgenomen stroom		A	0,16 0,18 0,26
Opname van elektrisch vermogen bij minimumsnelheid		W	4,0	6,0

GELUIDSGGEVENS

Maximaal geluidsvermögensniveau		aB(A)	53	54	55
Geluidsdrukniveau bij maximaal luchtdebiet	(4)	aB(A)	42	44	46
Geluidsdrukniveau bij gemiddeldluchtdebiet	(4)	aB(A)	34	34	35
Geluidsdrukniveau bij minimaal luchtdebiet	(4)	aB(A)	25	26	26

Gewicht

kg

12

15

18

(1) Watertemperatureur 7/12°C, Luchttemperatuur 27°C BS en 19°C BU, EN 1397
(2) Water temperature 45/40°C, Luchttemperature 20°C BS en 15°C BU, EN 1397
(3) Luchtstroom gemeten met schone filters
(4)Goluidsdruk gemeten op een afstand van 1 moter volgens ISO7779

MONTAJ KILAVUZU

Daikin Altherma
