MANUALE UTENTE FWXV15ABTV3 DAIKIN

Manuale d'installazione

Ventilconvettore per pompa di calorie

MANUALE D'INSTALLAZIONE

Daikin Altherma Ventilconvettore per pompa di calore

FWXV10ABTV3(R)

FWXV15ABTV3(R)

FWXV20ABTV3(R)

FWXV10AATV3(R)

FWXV15AATV3(R)

FWXV20AATV3(R)

FWXM10AATV3(R)

FWXM15AATV3(R)

FWXM20AATV3(R)

Desideriarno innanzitutto ringraziarVi di averere deciso di accordare la vostra preferenza ad un appearecchio di notre produzione.

Come potre renderViconto avete effettuato una scelta vincente in quanto avete acquistato un prodotto che rappresenta lo stato dell'Ate nella technologia della climatizzazione domestica.

Mettendo in atto i suggerimenti che sono conteni in quello manuale, grazie al prodotto che avete acquistato, potrete fruire alla problema di condizioni ambientali ottimali con il minor investimento in termini energetici.

DAIKIN EUROPE N.V.

Conformità

Questa unità è conforme alle direttive Europee:

Bassa tensione 2014/35/UE; Compatibilita elettromagnetica 2014/30/UE

Simbologia

I pittogrammi riportati nel seguente capitolo consentono di fornire rapidamente ed in modo univoco informazioni

necessario alla corretta utilizzazione della macchina in condizioni di sicurezza.

Pittogrammi redazionali

U Utente
- Contrassegna le pagine nelle quali sono contente istruzioni o informazioni destinate all'utente.
I Installatore
- Contrassegna le pagine nelle quali sono contente istruzioni o informazioni destinate all'installatore.

Pittogrammi relativi alla sicurezza

A Awertenza
- Che l'opération descrietta presente, se non effettuata nel rispetto delle normative di sicurezza, il rischio di subiro danni fisici.
Tensione elettrica pericolosa
Segnala al personale interessato che l'operazione descritta presente, so non effettuata nel rispetto dello normativo di sicurezza, il rischio di subire uno shock elettrico.

S Service
- Contrassegna le pagine nelle quali sono contente istruzioni o informazioni destinate all'inistatatore SERVIZIO ASSISTENZA TECNICA CLIENTI.

Pericolo di forte calore
Delle nomative di sicurezza, il rischio di subire bruciature pericontatto con componenti con elevata temporatura.
Divieto
- Contrassegna azioni che non si devono assolutamente fare.

Generale

1.1 Awertenze generali 4
1.2 Rogole fondamontali di sicurozza 4
1.3 Gamma prodotti 5
1.4 Dimensioni di ingombro 6

Installazione

2.1 Posizionamento dell'unità 7
2.2 Modalità d'installazione 7
2.3 Distanze minime di installatione 7
2.4 Accesso al corpo macchina 8
2.5 Rimozione bianchi 9
2.6 Installazione verticale 9
2.7 Installazione a soffitto orizzontale 10
2.8 Collegamenti idraulici 10
2.9 Scarico condensa 11
2.10 Riempimento impianto 12
2.11 Evacuatione dell'aria durante il riempimento dell'impianto 12
2.12 Collegamenti elettrici. 13
2.13 Manulenzione 13
2.14 Pulizia estema 13
2.15 Pulizia filtro aspirazione aria 14
2.16 Consiglio per il risparmio energetico 15

Anomalie erimedi

3.1 Anomalie e rimedi. 16
3.2 Tabella delle anomalie e rimedi 16
3.3 Dati tecnici 18

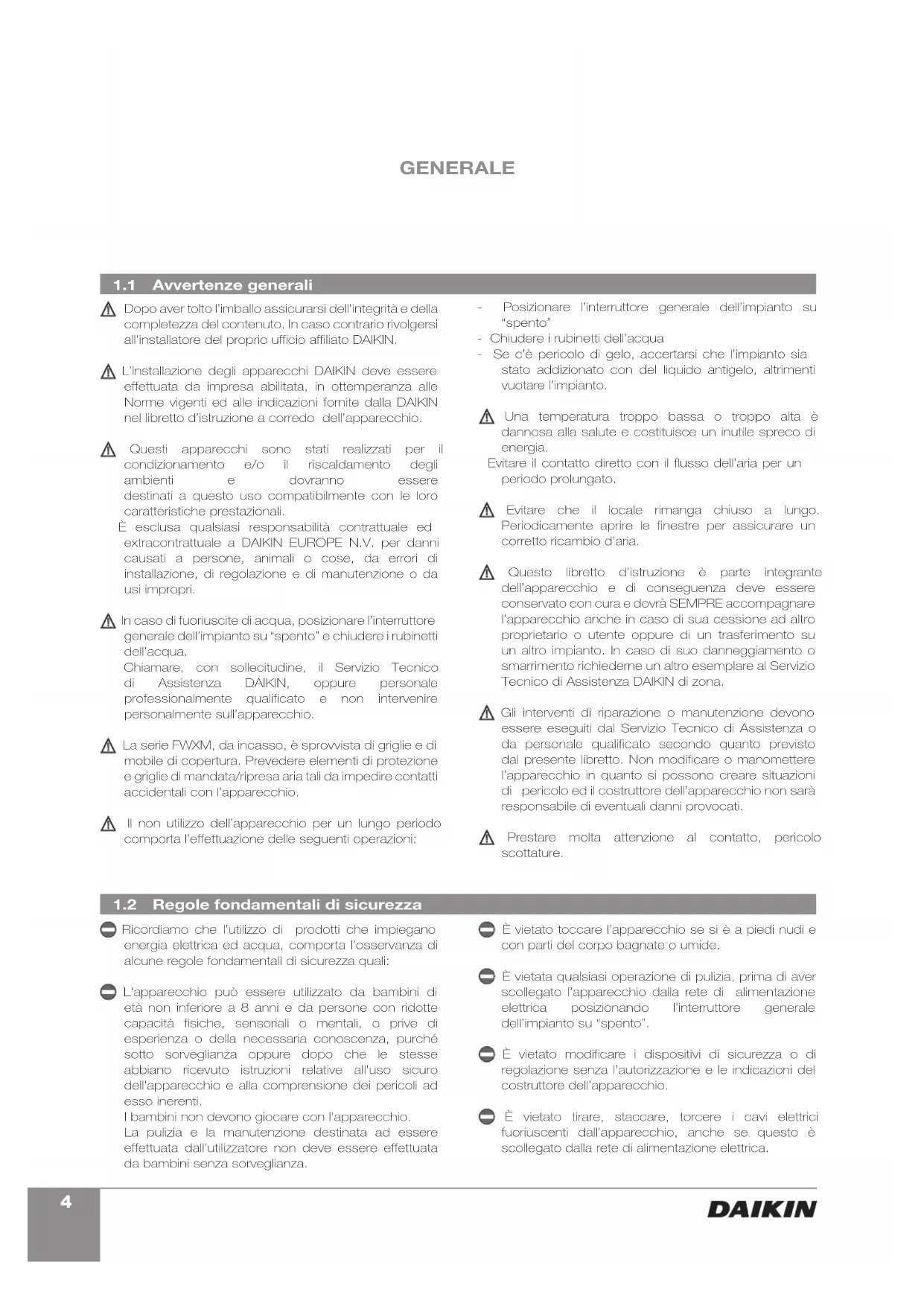

GENERALE

1.1 Avvertenze generali

Dopo aver molto l'imballo assicurarsi dell'integrità e della completenessa del contentuto. In caso contrario rivolgersi all'installatore del proprio ufficio affiliato DAIKIN.
L'installazione degli apparecchi DAIKIN deve essere effettuata da impresaabilitata, in ottemporanza alle Norme vigenti ed alleindicazioni somite alla DAIKIN nellibretto d'istruzione a corredo dell'apparecchio.
Questi apparocchi sono stati realizzati per il condizionamento o/o il riscaldamento dogli ambienti e dovranno essere destinati a quello uso compalibilmente con le loro caratteristiche prestazionali.

E esclusa qualsiasi responsabilita contrattuale cd extracontrattuale a DAIKIN EUROPE N.V. per danni causati a persone, animali o cose, da erre di installatione, di regolazione e di manutenzione o da usi impropri.

In caso di fuoriuscite di acqua, posizionare l'interuttore generale dell'impianto su "spento" e chiudere i rubinetti dell'acqua.
Chiamare, con sollecitudine, il Servizio Tecnico di Assistenza DAIKIN, oppure personale professionalmente qualificato e non intervenire personalmente sull'apparocchio.
La série FWXM, da incasso, è sprowvista di griglie e di mobile di copertura. Prevedere elementi di protezione e griglie di mandata/ripresa aria tali da impedire contatti occidentali con l'apparccchio.
A Il non utilizzo dell'apparecchio per un lungo periodo. comporla l'effettuatione delle seguenti operazioni:

• Posizione l'interruttore generale dell'impianto su "spento"
• Chidere i rubinetti dell'acqua
• Se c'è pericolò di gelo, accertarsi che l'impianto sia stato addizionato con del liquido antigelo, altrimenti vuotare l'impianto.

A Una temperatura troppo bassa o troppo alta è dannosa alla salute e costituisce un inutille spreco di cnergia.
Evitare il contatto diretto con il flusso dell'aria per un periodo prolongato.
Evitaro che il locale rimanga chiuso a lungo. Periodicamente aprire le finestre per assicurare un corretto ricambio d'aria.
A Questo libretto d'istruzione è parte integrante dell'apparecchio e di consegenza deve essere conservato con cura e dovra SEMPRE accompagnare l'apparecchioanche in caso di sua cessione ad altro proprietario o utente oppure di un trasfimento su un alto impianto. In caso di suo danneggiamento o smarrimento richiedeme un alto esemplare al Servizio Tecnico di Assistenza DAIKIN di zona.
Gii intervenenti di riparazione o manutenzione dovono essere oscgulti dal Servizio Tecnico di Assistenza o da personale qualificato secondo quando previsto dal presente libretto. Non modificare o manomettre l'apparocchio in quanto si possono creare situazioni di penico ed il costruttore dell'apparocchio non sare responsabile di eventuali danni provocati.
A Prestare molta attenzione al contatto, pericolò scottature.

1.2 Regole fondamentali di sicurezza

Ricordiamo che l'utilizzo di prodotti che impiegano energia elettrica ed acqua, comprata l'osservanza di alcune regole fondamentali di sicurezza quali:
L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisico, sensoriali o mentali, o privo di esporcionza o della necessaria conosconza, parchò molto sorveglianza oppure dopo che le stesse abbiano ricevulo istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli ad osso inoronti.

I bambini non devono giocare con l'apparechio.

La pulizia e la manulenza destinata ad essere effettuala dall'utilizzatore non deve essere effelluata da bambini sono savorglianza.

Evi etato toccare l'apparecchio se si è a piedi nudi e con part del corpo bagnate o umide.
Evieta qualsi operazione di pulizia, prima di aver scollegato l'apparecchio alla rete di alimentazione elettrica posizionando l'interrottore generale dell'impianto su "sponto".
E vietato modificare i dispositiivi di sicurezza o regolazione除去 l'autorizzazione e leindicazioni del costrullore dell'apparecchio.
E vietato tirare, staccare, torcere i cavi elettrici fuoriuscenti dall'appareccchio, anche se quosto è scollegato alla rete di alimentazione elettrica.

E vietato introdurre oggetti e sostanze attraverso le griglie di aspirazione e mandata d'aria.
Eviotato apire gli sportelli di accesso alle parti interne dell'apparecchio,enza aver prima posizionato l'interrullore generale dell'impianto su "spento".
Eviotato disperderto o lasciare alla portata di bambini il materiale dell'imballo in quanto cui quod essere potenziale fonte di pericolo.

E Vietato salire con i piedi sull'apparecchio e/o appoggiarvi qualsiasi tipo di oggetto.
L'apparocchio cui raggiungere temperature, sui componenti esterni, superiori ai 70^

1.3 Gamma prodotti

I ventilconvttori DAIKIN si dividono in due tipologie FWXV e FWXM, clascuna delle quali è realizzata in tre taglie di diverse prestazioni e dimensioni

Serie FWXV

ventilconvettore con mobile metallico

Serie FWXM

ventilconvettore ad incasso sanza pannellature

1.4 Dimensioni d'ingombro

2.1 Posizionamento dell'unità

Evitare I'installazione dell'unita in prossimità di:

• posizioni soggette al'esposizione diretta dei raggi solari;
• in prossimita di fonti di calore;
• In ambienti umidi e zone con probabile contatto con l'acqua;
• in ambienti con vapori d'olio
• in ambienti sottoposti ad alte frequenzc.

Accertarsi che:

la parele su cui si intende installare l'unità abbia una strullura e una portala adeguata;

• la zona della parete interessala non sia percorsa da tubazioni o linee elettriche
• la parete interessata sua perfettamente in piano;
• sola presente un'area libera da ostacoli che potrebbero compromettere la circolazione dell'aria in ingresso ed uscita;
• la paroto di installatione sua possibilmente una paroto di perimetro esterno per consentire lo scarico della condensa all'esterno;
• in caso di installatione a soffitto (serie FWXM) il flusso dell'aria non sua rivolto direttamente verso lo persono.

2.2 Modalità d'installazione

Le seguenti descrizioni sulle varie fasi di montaggio ed i relativi disegni fanno riferimento ad una versione di macchina con attacchi a sinistra.

Le descrizioni per le operazioni di montaggio delle macchine con allacchi a desra (R) sono le medesime.

Solo le immagini sono da considerarsi rappresentate speculamente.

Per ottenere una buona riuscita dell'installazione e prestazioni di funzionamento ollimali, seguire allentamente quando indicate nel presente manuale. La mancata applicazione delle nomie indicate, che cui causare mal funzionamenti delle apparecchiature, sollevano la ditta DAIKIN EUROPE N.V. da agli forma di garanzia e da eventuali danni causati a persone, animali o cose.

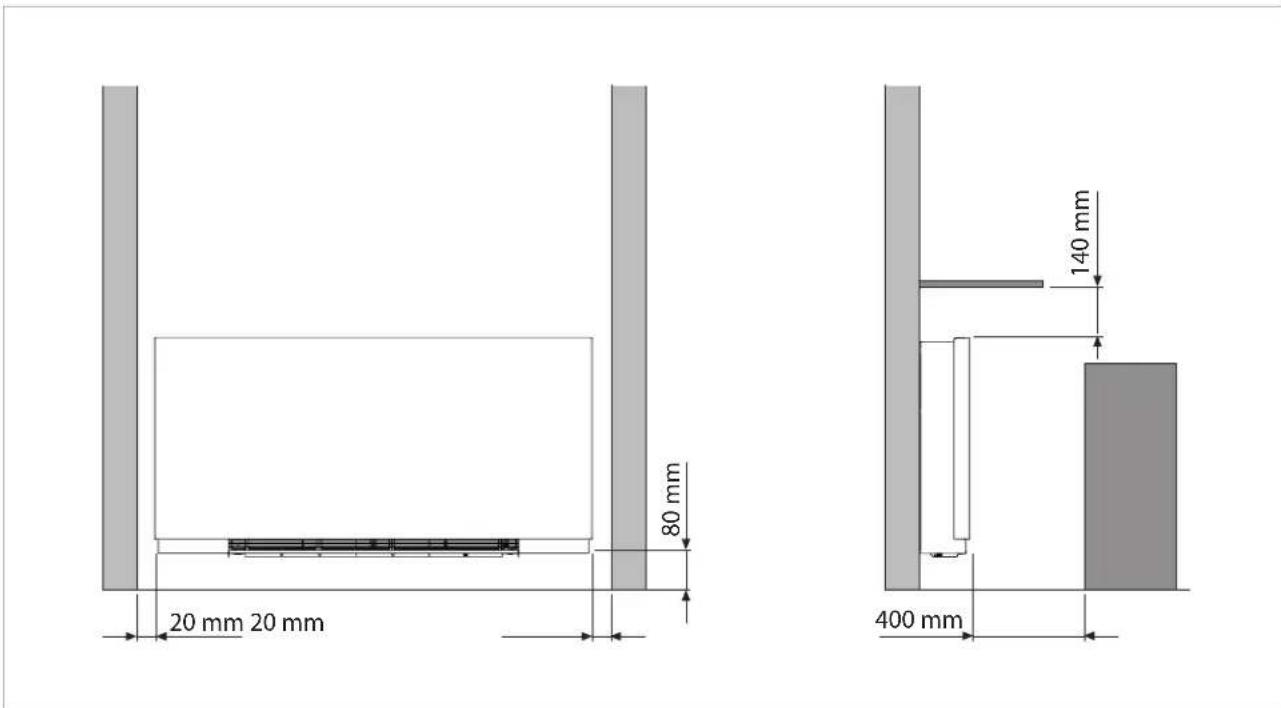

2.3 Distanze minime di installmente

Nella figura sono indicate le distance minime di montaggio del ventilconvettore da pareti e mobili presenti nell'ambiente

2.4 Accesso al corpo macchina

Por accedore alla parte intema della macchina seguire lo seguonti procedure.

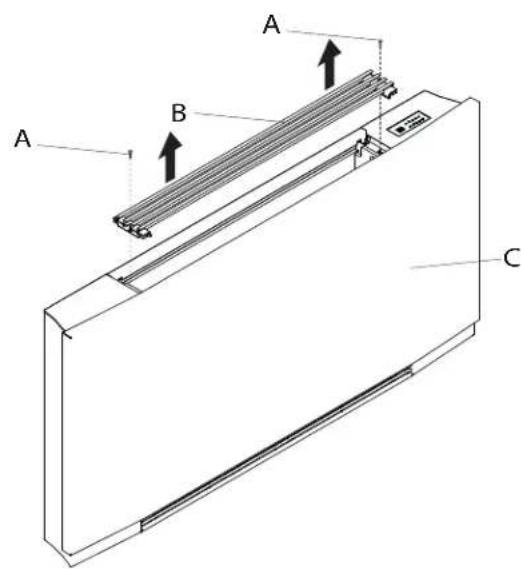

Togliere la griglia superiore:
- svilare le vili di fissaggio
- togliore la griglia alzandola

A	viti di fISSAGGIO
B	griglia superiore

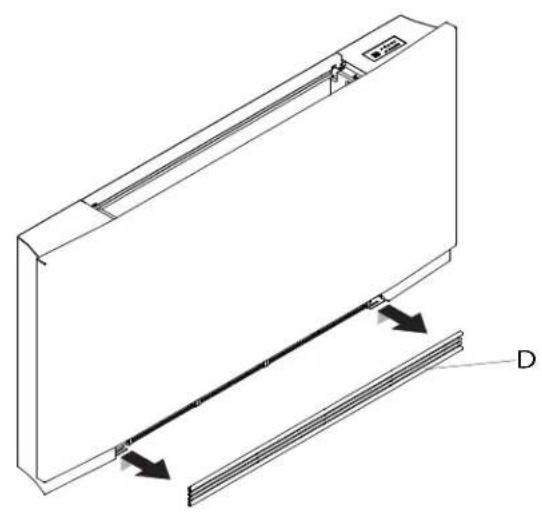

Togliore la griglia anterioro:

• sollovaro la griglia fino alla completa uscita alla sedo
• inclinare la griglia
• sfilare verso l'estromo

C	pannello frontale
D	griglia inferiore

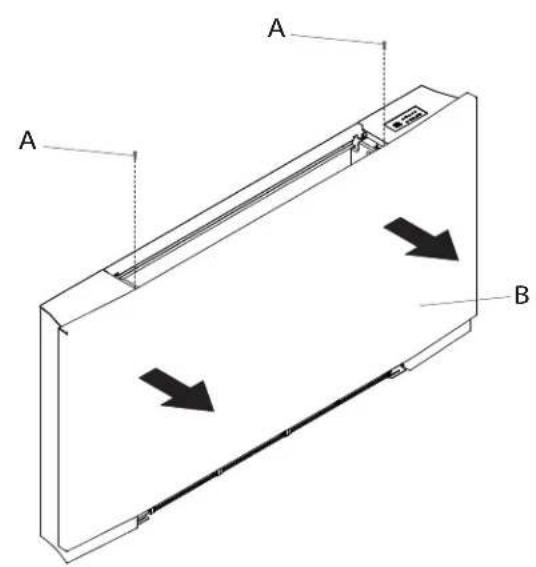

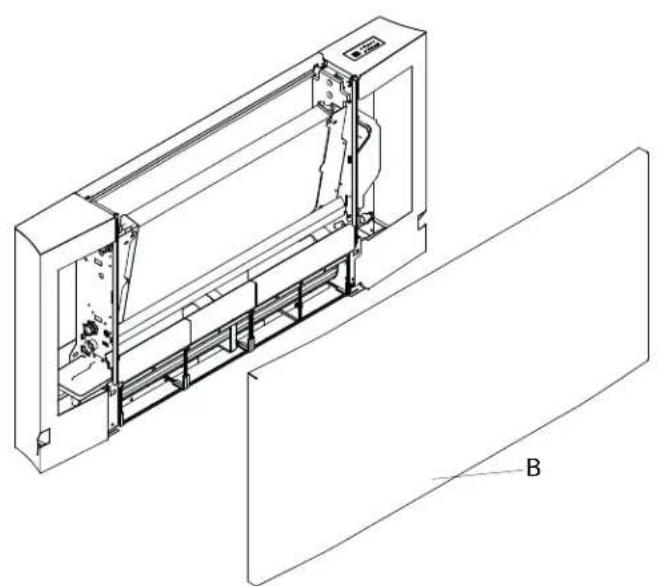

Togliere il pannello frontale.

• svitare le viti di fissaggio
• rimuovere il pannello

A	viti di fissaggio pannello frontale

B

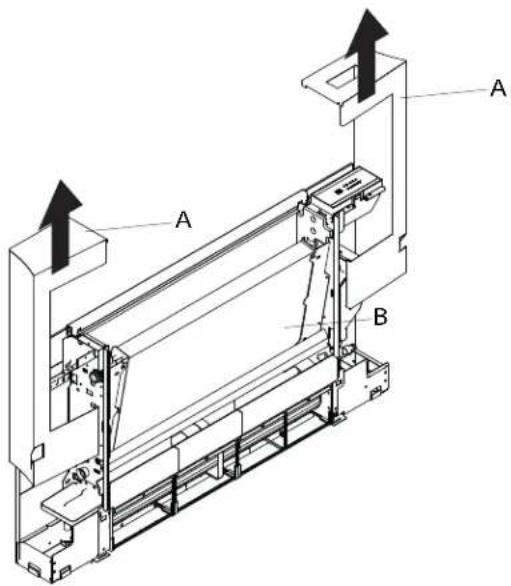

2.5 Rimozone bianchi

Per rimuovore i fianchi:

• sfilaro i bianchi verso l'alto

A Bianchi

BCorpo macchina

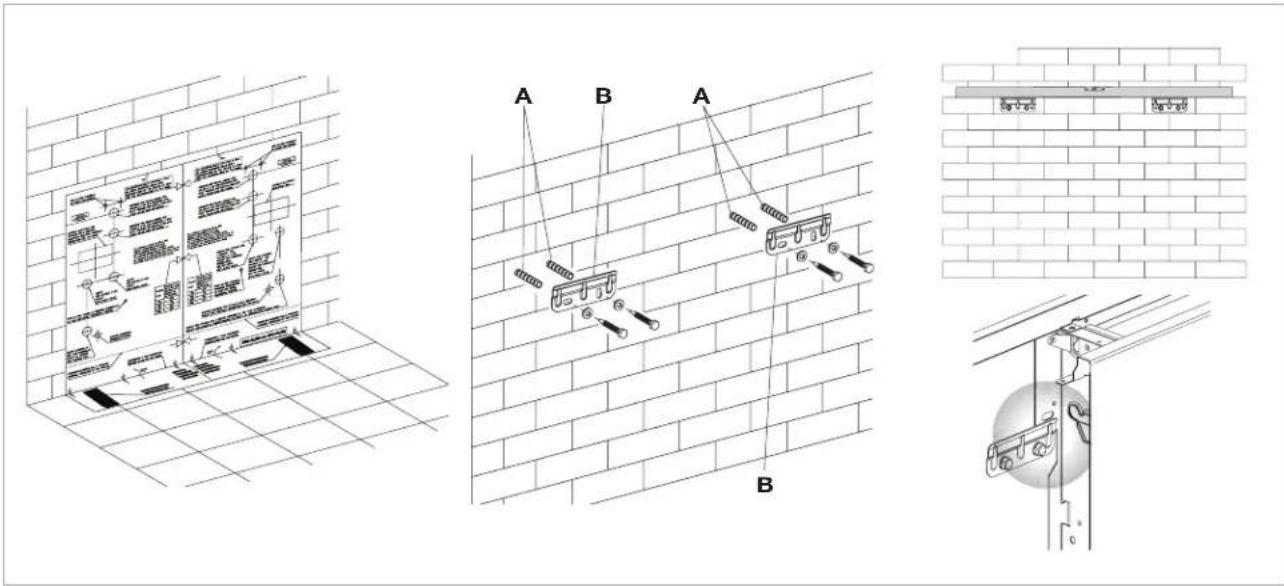

2.6 Installazione a parete o pavimento verticale

Utilizzare la dima di carta, e tracciare sulla parete la posizione delle due staffe di fissaggio. Forare con una punta adoguata ed infrilare i tassoli (2 por aglistaffa); fissare le due staffe. Non stringereccessivamente le vili, in modo da poter effettare una regolazione delle staffe con una bolla di livello. Installare l'unità al livello (con un'eventuale tolleranza del 1-2% versus il tubo di drenaggio per agevolare la foriuscita dell'accua).

Bloccare definitivamente le due staffe serrando completeness le quale viti.

Verificare la stabilità spostando manualmente le staffe, verso destra e sinistra, alto e basso.

Montare l'unita, verificando il corretto aggancio sulle staffe o la sua stabilità.

N.B.: per agevolare il raccordo delle tubazioniagli attacchi del ventilconventore installare una cassetta da incasso in corrispondenza dell'uscila delle lubazioni slesse.

La corretta posizione della cassetta è indicata sulla dima di installmente.

A tasselli staffe

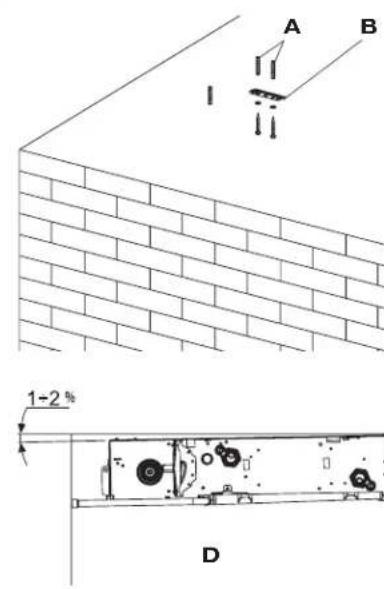

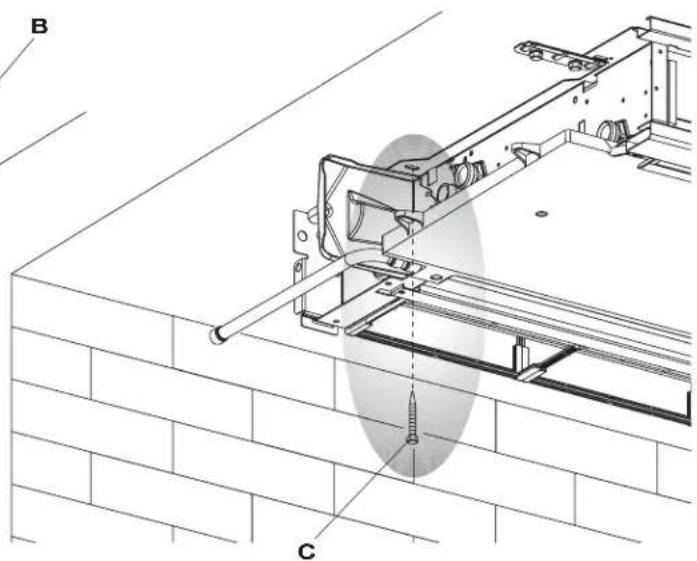

2.7 Installazione a soffitto orizzontale

Utilizzato la dima di carta, o tracciaro a soffitto la posizione delle due staffe di fissaggio o dello due viti posteriori. Foraro con una punta adeguata ed inflare i tasselli (2 per aglistaffa); fissare le due staffe. Non stringere effecssivamente le viti.

Infilare la machina sulle due staffe, mantonendola in posizione quindi fissare le due viti nei tasselli posteriori, una per ogni lato.

Installare l'unità a livello (con un'eventuale tolleranza del 1-2% verso il tubo di drenaggio per agevolare la fuoriuscita dell'accua).

Stringere definitivamente tutte lo 6 viti di fissaggio.

Per l'installazione della seriese RWXV sono disponibili kit di accessori per bacini di raccolla condensa orizzontali EKM (10/15/20) COH.

Verificare attentamente l'inclinazione del tubo di scarico. L'eventuale contropendenza della linea di scarico può provocare perdite d'accua

A tassoli
B staffe
C viti
D inclinazione tubo di drenaggio

2.8 Collegamenti idraulici

N.B.: il diametro nominale, se non diversamente indicate, fa sempre riferimento al diametro intemo.

Per evitare formazione di condensa superficiele è sempre raccommando installare kit valvole elettriche, fatto salvo il caso in cui vonga provisto un dato elettrico (ad cs. testina eletrotermica) a monte dell'apparecchio.

La scelta ed il dimensionamento delle linee idrauliche è demandato per competenza al progettista, che dovrá operare secondo le regole della buona tecnica e delle legislazioni vigenti, tenendo conto che tubazioni sottodimensionale determinano un cattivo funzionamento.

Per effettuare i collegamenti:

• posizionare le linee idrauliche
• serrare le connessioni utilizzando il metod "chiave contro chiave"
  verificare I'eventuale perdita di liquido
• rivestire le connessioni con materiale isolante

Le linée idrauliche e le giunzioni devono essere isolate tarmacamento.
Evitare isolamenti parziali delle tubazioni.
Evitare di stringere troppo per non danneggiare l'isolamento.
Per la tenuta idrica delle connessioni fillettate utilizzare canapa e passa verde, l'ulilazzo di nastro di tellon è consigliato in presenza di liquido antigelo nel circuito idraulico.

2.9 Scarico condensa

La rete di scarico della condensa deve essere opportunamente dimensionata e la tubazione posizionata in modo da mantenere sempre lungo il percorso una dotominata pendonza, mai inferiore a 1^ o all'1%. Nell'st installatione verticale il tubo di scarco si collega direttamente alla vaschetta di scarico, posizionata in basso sulla spalla laterale, molto gli attacchi idraulici. Nell'st installatione orizzontale (serie RWXM) il tubo di scarico vione allacciato a quello più presente sulla macchina.

Se possibile fare delfluire il liquido di condensa direttamente in una grondaia o in uno scarico di "acqua bianche".
In caso di scarico nella rete fognaria, si consiglia di realizzare un sifone per impedire la risalita dei cattivi odori versuso gli ambienti. La curva del sifone deve essere più in basso rispetto alla bacinella di raccolta condensa.

• Nel caso si debba scaricare la condensa all'interno di un recipiente, quello deve restare aperto all'atmosfera ed il tubo non delve essere immerso in acqua, ovitando fenomeni di adesività o controprossioni cho ostacolorcbbro il libero dellusso.
• Nel caso si debba superare un disilvello che ostacolerebbe il deflusso della condensa, è necessario montare una pompà:
  per l'installazione verticale montare la pompa sotto la vaschetta di drenaggio laterale;
  per l'installazione orizzontale la posizione della pompa deve essere decisa in funzione delle specifiche esigenze.

E' comunque opportuno, al termine dell'infallazione, verificare il corretto deflusso del liquido di condensa versando molto lentamente (circa 1/2 I di acqua in circa 5-10 minuti) nella vaschetta di raccolta.

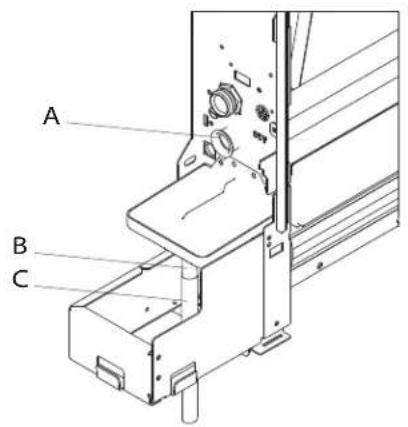

Montaggio del tubo di scarico della condensa nella versione verticale

Collegare al raccordo di scarico della vaschetta raccogli condensa un tubo per il deflusso del liquido bloccandolo

A	prolunga rompigocchia
B	Raccordo di scarico - Ø14 mm

in modo adeguato. Verificare che la prolonga rompigoccia sua presente o correttamento installata.

C	tubo per il deflusso del liquido

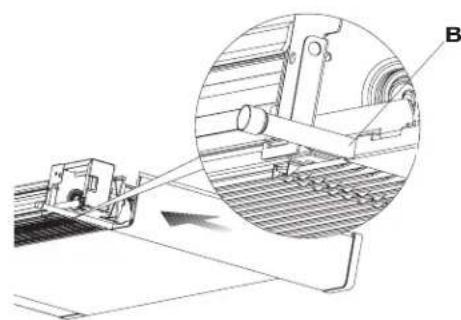

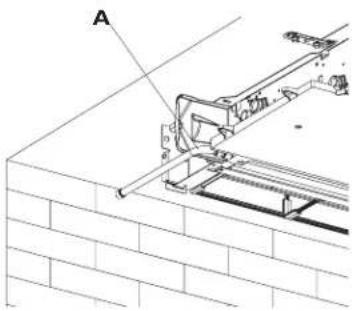

Montaggio del tubo di scarico della condensa nella versione orizzontale

Per montare la vaschetta orizzontale della series FWXM sare riferimento alle istruzioni in kit EKM (10/15/20) COH.

controllare che il tubo ad "L" e quello flessibile in gomma siano collegati correttamente alla bacinella;
- infrilare il fianco della macchina tenerdo il tubo in posizione contro la griglia anteriore;
- chiudere completamente il fianco verificando che il tubo rimanga bloccato nell'apposto scasso presente sullato.

Per l'installazione orizzontale osservare le seguenti awertenze:

• assicurarsi che la macchina sia installata perfettamente a livello, o con una leggera inclinazione nel verso dello scarico della condensa;
• colibentare bene i tubi di mandata e ritorno fino all'imbocco della macchina, in modo da impedire gocciolamenti di condensa alla esterno della bacinolla di raccolla stessa;
  coibentare il tubo di scarico della condensa della bacinolla por tutte la sua lunghozza.

A allacciamento tubi - 014 mm scasso

2.10 Riempimento impianto

Durante I'aviamento dell'impliano assicurarsi che il detentore sul gruppo idraulico sua aperto. Se ci si trova in mancanza di alimentazione elettrica o la tornovalvola

è gli stata alimentataprecedentemente sare necessario utilizzato l'aposto cappuccio per premere l'otturatore della valvola per aprirla.

2.11 Evacuatione dell'aria durante il riempimento dell'impianto

• Aprire tutti i dispositivi di intercettazione dell'impianto (manuali o automatici);
• Iniziare il riempimento aprendo lantamente il rubinetto di carico acqua impianto;

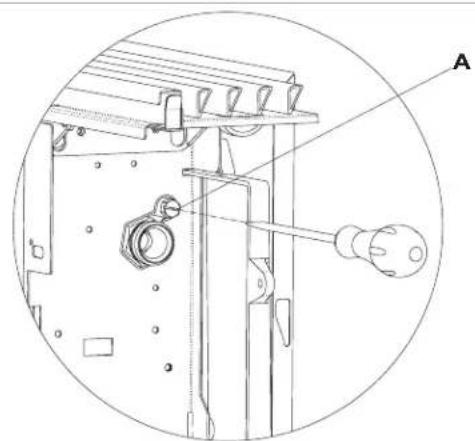

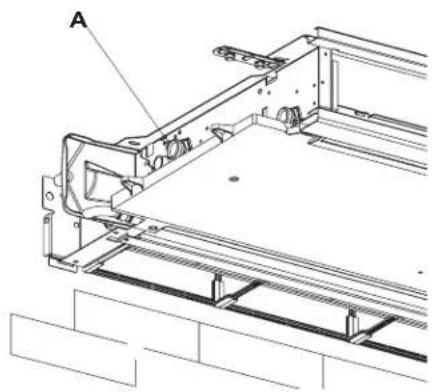

  Per i modelli installati in posizione verticale agire (utilizzando un cacciavite) sulla sfiato della batteria除去 piu in alto; por gli apparocchi installati ozzontalmente agire sullo sfiato posizionato piu in alto;
  Quando comincia ad uscire acqua dalle valvole di sfiato dell'apparecchio, chiuderle e continuare

il caricamento fino al valore nominale previsto per l'impianto.

Verificare la tenuta idraulica delle guarmizioni.

Si consiglia di ripetere questa operazione dopo che l'apparocchio ha funzionato per alcune ore e di controllare periodicamente la pressione dell'impianto.

A sfiato della batteria

2.12 Collegamenti elettrici

Effettuare i collegamenti elettrici attonendosi alle prosorzioni riportato nei capitoli Awortonzo generali o Regole fondamentali di sicurezza facendo riferimento agli schemi presenti nei manuali d'installazione degli accessori. Prima di effettuare qualiasi intervento, assicurarsi che l'alimentazione elettrica sia disinscanta.

L'appareccchio devo essere cologato alla rote di alimentazione per mezzo di un interrottoro omnipolare con distance minima di apertura dei contatti di almeno 3mm owero di un dispositivo che consente la disconnessione completa dell'appareccchio nelle condizioni della categoria di sovratensione.

2.13 Manutenzione

La manutenzione periodica è indispensable per Maintainere il convettore a pompa di calore DAIKIN sempre efficiente, sicuro ed affidavitabile nel tempo. Essa può essere effettuata con periodicità semestreale, per alcuni interventi

e annuale per altri, dal Servizio Tecnico di Assistenza, che è tecnicamente abilitato e preparato e cui inottre disporre, se necessario, di ricambi originali.

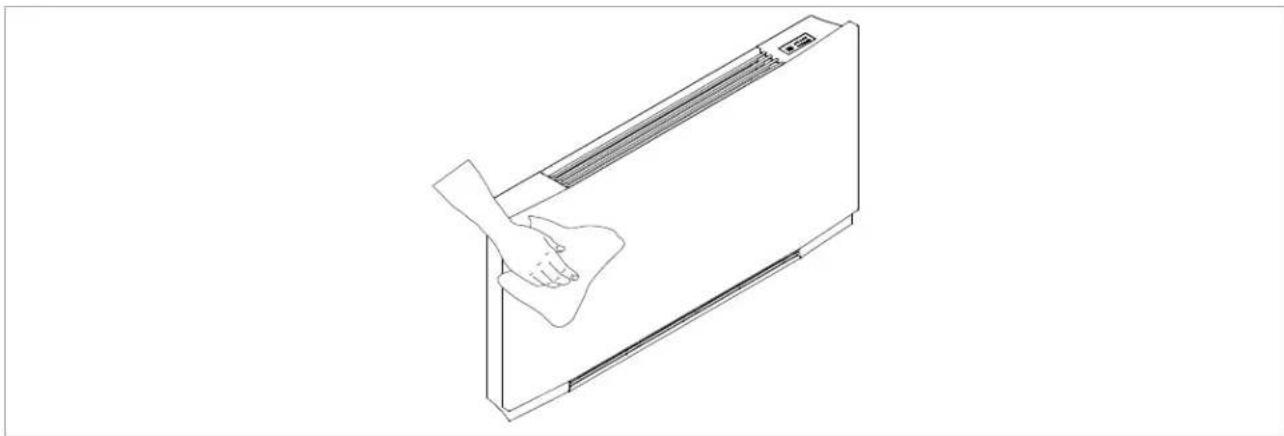

2.14 Pulizia esterna

A Prima di ogni intervento di pulizia e manutenzione scollegare l'unità nella rete elettrica spegnendo l'interruttore generale di alimentazione.

Non usare spugne abrasive o detergenti abrasivi o corrosivi per non danneggiare le superfici vericiale.

Attendere il raffreddamento del componenti per evitare il pericolò di scottature.

Quando necessita pulire le superfici esterne del convettore a pompa di calorie DAkIN con un panno morbido e inumidito con acqua.

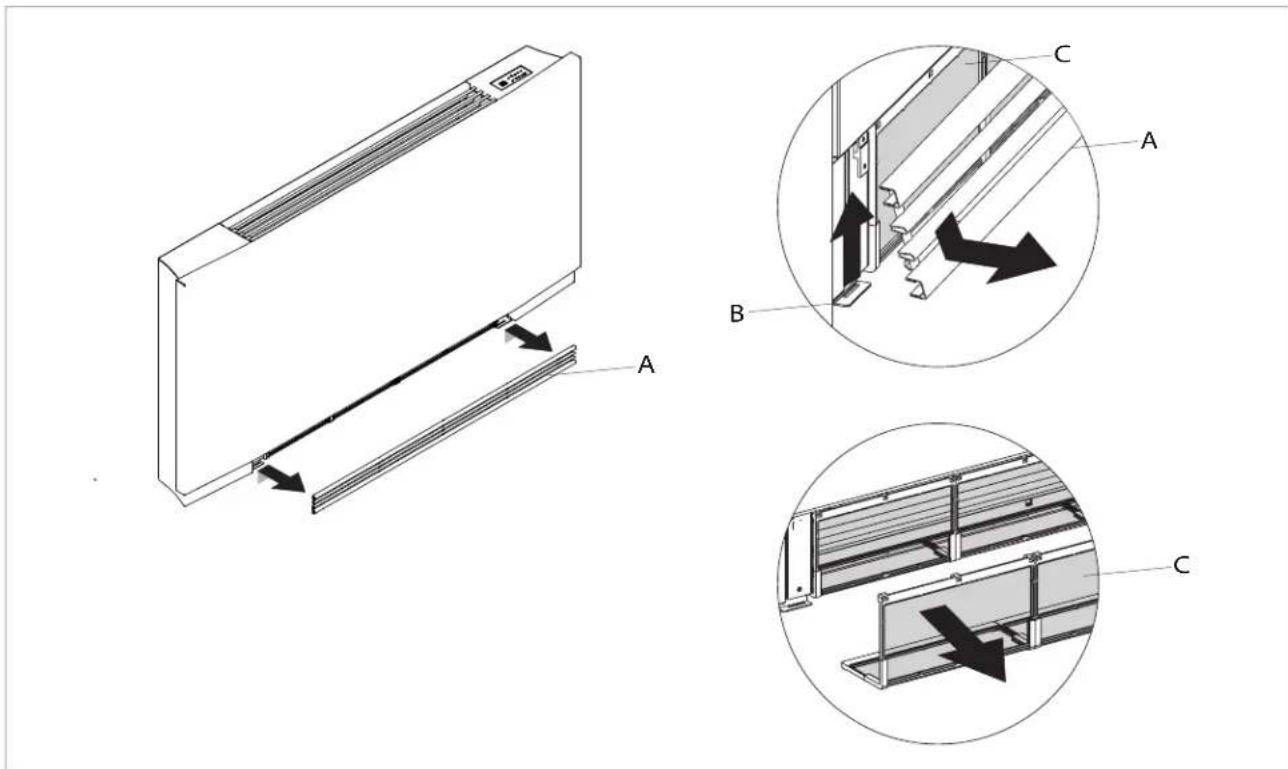

2.15 Pulizia filtro aspirazione aria

Dopo un periodo di funzionamento continuativo ed in considerazione della concentrazione di impurità nell'aria,

oppure quando si intende naviare l'implante dato un periodo di inattività, procedere como descripto.

Estrazione delle filtranti

Per rimuovere la griglia:

• sollevare la griglia fino alla completa fuoriuscita alla sede

• inclinare la griglia e sfilarla verso l'esterno

• estrarre quindi il filtro sfilandolo verso l'estemo

C

A	griglia anteriore
B	sede griglia

Pulizia setti filtranti

• aspirare la polvere dal filtro con un aspirapolvere
• lavare sotto acqua corrente, perché utilizzare detergenti o solventi, ilhetto, o lasciare asciugare.

E Vietato l'uso dell'apparecchio除去 ilattro a rete.

L'apparecchio è dotato di un interruptore di sicurezza che impedisce il funzionamento del ventilatore in assenza o con pannello mobile mal posizionato.
Dopo le operazioni di pulizia del filtro verificare il corretto montaggio del pannello.

Termine operazioni di pulizia

Per le versioni con griglia ad ailette infilare le due linguette nelle apposite asole, farla ruotare ed agganciarla con un leggero colpo nella parte superiore.

A filtro
Blgancio

C griglia anteriore
D sede del filtro

2.16 Consiglio per il risparmio energetico

• Mantenere costamente puliti i filtri;
  manlenere, per甚么 possible, chiuse porle e finestre dei locali da climalizzare;

• limitare, per quanto possible, in estate, l'irradiazione dirella dei raggi solari negli ambienti da climatizzare (utilizzare lende, lapparelle, ecc.).

ANOMALIE E RIMEDI

3.1 Anomalie erimedi

In caso di fuoruscito di acqua o di funzionamento anomalo, staccare immediatamente l'alimentazione elettrica e chiudere i rubinetti dell'acqua.
In caso si riscono tasse una dollo seguonti anomiale contattare un centro di assistenza autorizzato o personale professionalmente qualificato e non intervenire personalmente.

• La ventilazione non si attivaanche se nel circuito idraulico è presente acqua calda o fredda.
  L'apparecchio perde acqua in funzione riscaldamento.
• L'appareccchio perde acqua nella sola funzione di raffreddamento.
  L'apparechio emelle un rumore excessivo.
• Sono presenti formazioni di rugiada sul pannello frontale.

3.2 Tabella delle anomalie e dei rimedi

Gli interventi devono essere eseguita da un installatore qualificato o da un centro di assistenza specializzato.

Effetto Causa Rimedio
La ventilazione si attiva in ritardo rispetto alle nuove impostazioni di temperatura o di funzione.	La valvola di circuito richiede un certo tempo per la sua aperlunga e quindi per far circolare l'accua calda o fredda nell'apparecchio.	Attendere 2 o 3 minuti per l'aperture della valvola del circuito.
L'apparecchio non attiva la ventilazione.	Manca acqua calda o fredda nell'impianto.	Verificare che la calda o il refrigeratore d'accua siano in funzione.
La ventilazione non si attivaanche se nel circuito idraulico è presente acqua calda o fredda.	La valvola idraulica rimane chiusa	Smontare il corso valvola e verificare se si ripristina la circolazione dell'accua.
		Controllare lo stato di funzionamento della valvola alimentandola separatorsamente a 230 V. Se si dovesse attivare, il problema più ossore nel controllo elettronico.
	Il motore di ventilazione è bloccato o bruciato.	Verificare gli avvolgimenti del motore e la libera rotazione della ventola.
	Il microinterrottore che ferra la ventilazione all'aperture della griglia fisto non si chiude correttamente.	Controllare che la chiusura della griglia determini l'attivazione del contatto del microinterruttore.
	I collegamenti elettrici non sono corretti.	Verificare i collegamenti elettrici.
L'apparecchio perde acqua in funzione riscaldamento.	Perdite nell'allacciamento idraulico dell'impianto.	Controllare la perdita e stringere a fondo i collegamenti.
	Pordite nel gruppo valvole. Verificare lo stato delle guamizioni.
Sono presenti formazioni di rugiada sul pannello frontale.	Isolanti termici staccati.	Controllare il corrotto posizionamento degli isolanti termoacustici con particolare attenzione a quello anteriore sulla balleria allelata.
Sono presenti alcune gocce d'accua sulla griglia di uscita aria.	In situazioni di elevata umidità relativa ambientale (>60%) si possono verificare dei fenomeni di condensa, specialmente alle minime velocità di ventilazione.	Appena l'umidità relativa tende a scendere il fenomeno scompare. In agli caso l'eventuale cadula di alcune gocce d'accua all'inferno dell'apparecchio non sono indice di malfunzionamento.
L'apparecchio perde acqua nella sola funzione di raffreddamento.	La bacinella condensa è ostruita.	Versare lentamente una bottiglia d'accua nella parte bassa della batteria per verificare il drenaggio; nel caso pulire la bacinella e/o migliorare la pendenza del tubo di dronaggio.
	Lo scarico della condensa non ha la necessaria pendenza per il corretto drenaggio.
	Lo tubazioni di collegamento cd i gruppo valvole non sono ben isolati.	Controllare l'isolamento delle tubazioni.
L'apparccchio ometto un rumoreccessivo.	La ventola tocca la struttura.	Verificare lo sporcamento dei filtri edeventualmente pulirli
	La ventola è sbilanciata.	Lo sbilanciamento determina excessivevibrazioni della macchina: sostuire laventola.
	Verificare lo sporcamento dei filtri edeventualmente pulirli	Eseguire la pulizia dei filtri

3.3 Dati tecnici

FWXV u.m. 10AATV3(R) 15AATV3(R) 20AATV3(R)
		10ABTV3(R) 15ABTV3(R) 20ABTV3(R)
PRESTAZIONI IN RAFFREDDAMENTO (W 7/12 °C; A 27 °C)
Potenza totale in raffreddamento	(1) KW 1,62	2,64 2,99
Potenza sensibile in raffreddamento	(1) KW 1,25	1,91 2,33
Potenza latente	(1) KW	0,37 0,73 0	66
Portata acqua	(1) L/h 365	483 568
Percite di carico	(1) kPa 11,0	23,0 22,0
PRESTAZIONI IN RISCALDAMENTO (W 45/40 °C; A 20 °C)
Potenza in riscaldamento	(2) kW	1,96 2,86 3	50
Portata acqua	(2) L/h	380	519	655
Percite di carico	(2)kPa	11,0 23,0 22,0
DATI IDRAULICI
Contenuto acqua batteria		L	0,80 1,13 1	46
Pressione massima di esorizzo		bar	10	10
Attacchi idraulici		* FK	3/4
Massima temperature ingresso acqua		°C	80	80
Minima temperature ingresso acqua		°C	4	4
DATI AERAULICI
Portata aria alla massima velocità	(3) m³/h	294	438	567
Portata aria alla media velocità		m³/h	210	318
Portata aria alla minima velocità		m³/h	118	180
Pressione massima statica disponibile		Pa	10	13
DATI ELETTRICI
Tensione di alimentazione		V/ph/Hz	230-1-50
Potenza assorbita alla massima velocità		W	19,0 25,0 31,0
Corrente massima assorbita		A	0,16 0,18 0	26
Potenza assorbita alla minima velocità		W	4,0	6,0
DATI SONORI
Potenza sonora massima		dB(A)	56	57
Pressione sonora alla max. portata aria	(4) dB(A)	47	48	49
Pressione sonora alla media portata aria	(4) dB(A)	38	39	40
Pressione sonora alla minima portata aria	(4) dB(A)	31	33	34
Peso		kg	20	23

(1) Temperatura acqua 7 / 12^ temperatura aria 27^ BS e 19^ BU secondo EN 1397
(2) Temperatura acqua 45/40°C, temperatura aria 20°C BS e 15°C BU secondo EN 1397
(3) Portata aria misurata con filtri puliti
(4) Prossiono sonora misurata alla distanza d 1 metro socondo ISO7779

Potenza totale in raffreddamento	(1) kW 2,12	2,81 3,30
Potenza sensible in raffreddamento	(1) kW 1,72	2,11 2,71
Potenza latente	(1) kW 0,40	0,70 0,59
Portata acqua	(1) Lh 365	183 568
Perdite di carico	(1) kPa 8,2	17,1 18,0

PRESTAZIONI IN RISCALDAMENTO (W 45/40 °C; A 20 °C)

Potenza in riscaldamento	(2) kW	2,21 3,02 3,81
Portata acqua	(2) L/h	380 519	655
Perdite di carico	(2)KPa	9,2 19,1 21,2

DATI IDRAULICI

Contenuto acqua batteria		L	0,80 1,13 1,46
Pressione massima di esercizio		bar	10	10	10
Attacchi idraulici		"EK	3/4
Massima temperature ingresso acqua		°C	80	80	80
Minima temperature ingresso acqua		°C	4	4	4

DATI AERAULICI

Portata aria alla massima velocità	(3)	m3/h	294 438	567
Portata aria alla media velocità		m3/h	210 318	410
Portata aria alla minima velocità		m3/h	118 180	247
Pressione massima statica disponibile		Pa	10	13	13

DATI ELETTRICI

Tensione di alimentazione	V/ph/Hz	230-1-50
Potenza assorbita alla massima velocità		19,0 20,0 29,0
Corrente massima assorbita		0,16 0,18 0,26
Potenza assorbita alla minima velocità		4,0	6,0	5,0

DATI SONORI

Potenza sonora massima		aB(A)	53	54	55
Pressione sonora alla max. portata aria	(4)	aB(A)	42	44	46
Pressione sonora alla media portata aria	(4)	aB(A)	34	34	35
Pressione sonora alla minima portata aria	(4)	aB(A)	25	26	26

Peso

kg

12

15

18

(1) Temperatura acqua 7/12°C, temperatura aria 27°C BS e 19°C BU secondo EN 1397
(2) Temperatura acqua 45 / 40^ temperatura aria 20^ BS e 15^ BU secondo EN 1397
(3) Portata aria misurata con filtri puliti
(4) Pressione sonora misurata alla distance d 1 metro secondo ISO7779

Aaccesso rdo descarga
