GEBRUIKSAANWIJZING Z31071 ULTIMATE SPEED

Bedienings- en veiligheidsinstructies

Vertaling van de originele gebruiksaanwijzing

Z31071

1

Einleitung

Doelmatig gebruik.. 21

Beschrijving van de onderdelen.. 21

Reiniging en onderhoud.. 23

Onderhoud en service.. 23

Afvoer 24

Informatie

Verklaring van overeenstemming.. 24

Hydraulische krik

Inleiding

De handleiding is een onderdeel van dit product. Maak uzelf voor gebruik van het product vertrouwd met alle

bedienings- en veiligheidsinstrumentes. Gebruik het product allén op de beschreiben manier en alleen voor de vermelde toepassingsgebieden.

Geef, wonneer u het product doorgeeft aan derden, ook alle documenten door.

- Doelmatig gebruik

De hydraulische krik is bedoeld voor het optillen en neerlaten van auto's. Ander gebruik van en veranderingen aan de hydraulische krik gelden als ondoelmatig en+kunnen tot risico's zoals let Sel en beschadigingen leiden. De fabrikant is Niet aansprakelijk voor schade die terug te voeren is op ondoelmatig gebruik. Het product is Niet bestemd voor commercieel gebruik.

Opmerking: Na ieder gebruik要去 het daal-ventiel 5 worden gesloten!

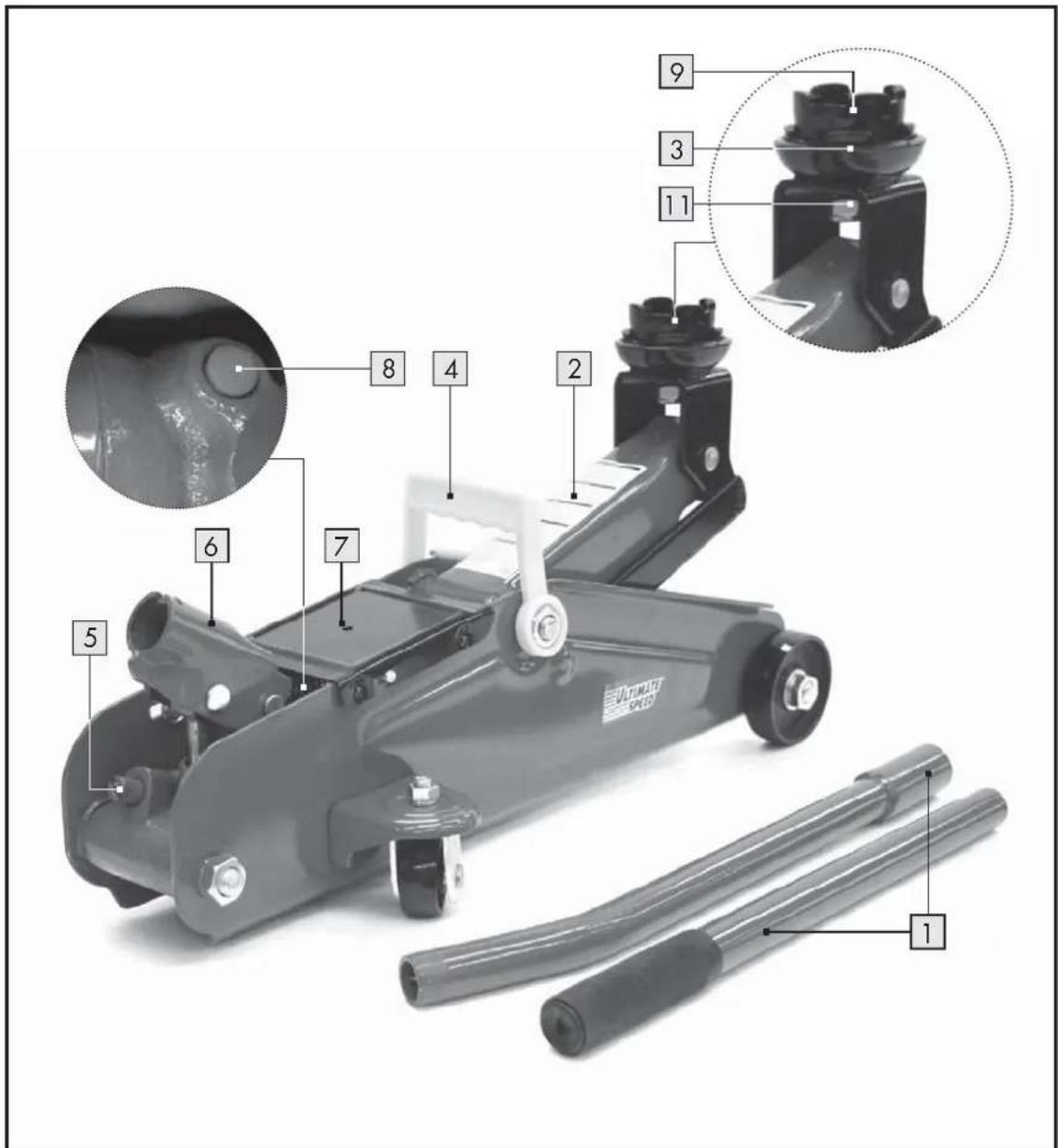

Beschrijving van de onderdelen

Hefstang
2 Draagarm
3 Schotel
4 Draaggreep
5 Daalventiel
Hulsvoor de hefstang
7 Afdekking
8 Onlastingsventiel
9 Adapter
10 Zeskantschroef
Moer

Technische gegevens

Hefhoogte: 135-342

150-357

adapter)

Draagkracht maximaal: 2000kg

Soort hydrauliekolie: SAE 10

Hoeveelheid

hydrauliekolie: 115

Maximale

1 hydraulische krik
1 adapter
1 pomphendel
1 gebruiksaanwijzing

Veiligheidsinstructies

GEVAAR! Volg de onderstaande instructies op, in het andere geval dreigt gevaar voor leven en welzijn en voor schade aan het product resp. de auto.

Gebruik bovendien altijd steunbokken en wielkeggen wonneer u de hydraulische krik gebruikt. Werk nooit onder een opgetilde auto wonneer u geen andere veiligheidsmaatregelen hebt getroffen. Zo voorkomt u dat de auto wegrolt, weglijk of Kantelt.
Gebruik het product alleén op een vaste, vlakke ondergrond. Op een Niet-verharde en oneffen ondergrond - Zoals bijv. verharding met steenslag - kan de last weglijden.

Let op dat u de maximale nominale last (draagvermogen) nooit overschrijdt.

Het is absolut vreeist dat de bedienende person de krik en de last tijdens alle beweggingen kan observeren.
Het is Niet toegestaan, onder de opgetilde last te werken zolang deze Niet met behulp van geschikte middelen beveiligd is.

Veiligheidsinstructies/Voʊr de ingebruikname/Ingebruikname

Laat de hydraulische krik Niet door ongekwalificeerde en onervaren personen gebruiken.
Beveilig de auto voor gebruik van de hydraulische krik gegen wegrollen. Trek de handrem vast,zet het voertuig in een versnelling (bij automaat "P" ) en borg het voertuig door middel van welkeggen.
Wees ondanks getroffen vigilheidsmaatregelen steeds oplettend en let tijdens dewerkzaamheden aan de auto op of deschotel 3 vast op de kriksteun zit.
Waarborg dat bij het optillen van de auto geen benzine, accuvloeistof andere gevaarlijke substanties konnen lekken.
Waarborg dat zich geen personen of hinderissen onder de auto bevinden wanner u de auto neerlaat.
Laat de auto slechts langzaam zakken.
- Controller of alle onderdelen op de voor-geschreven wijze gemonteerd zijn en in optimale staat verkeren.
- Controleer vór ieder gebruik of de hydraulische krik optimaal functioneert. Controleer de hydraulische krik vooral op lekkende hydrauliekolie, correcte montage van alle schroeven en ventielen.
Gebruik de hydraulische krik nooit om een auto te transporteren of te beladen. Til nooit de complete auto op.
Let op dat zich geen Personen - vooral kinderen - in de auto bevinden en dat personen in de directe omgeving voldoende afstand tot de auto aanhoven runawaye de hydraulische krik in gebruik is.
Het veiligheidsvehag nooit worden versteld. Het ventiel werd in de fabriek voor ingesteld en mag nicht worden bijgesteld. Als de instelling van het veiligheidsventiel veranderd worden, mag het product Niet meer worden gezruikt.
De gebruiker dient voor gebruik van de krik door een ervaren persoon met het apparaat vertrouwd te worden gemaakt. De pomp-en overbrengingskrachten bedragen ongeveer 350 N.
■ Als de markeringen op het product zodanig beschadigd zijn dat ze Niet meer leesbaar

zijn, worden van verder gebruik van het product afgeraden totdat de markeringen zijn hersteld.

Voer geen veranderingen uit aan de hydraulische garagekrik. Iedere constructieve verandering aan het apparaat heeftuitwerkingen op de veiligheid en de overeenstemming van het apparaat met de norm EN 1494/ A1:2008.
Bij gebruik van de krik mag de uitgeoefende kracht Nieteer dan 350 N bedragen.Dit komt overeen met een kracht van ongeveer 35kg aan de hendel.

Vórór de ingebruikname

- Hydraulische olie verdelen

Schuif de hefstang 1 bij gesloten daalventiel 5 in de huls voor de hefstang 6. Bedien de hydraulische eenheid met minimaal 6 krachtige pompbewegingen (hefstang 1 op en neer) en zorg zo voor een gelijkmatage verdeling van de hydrauliekolie.

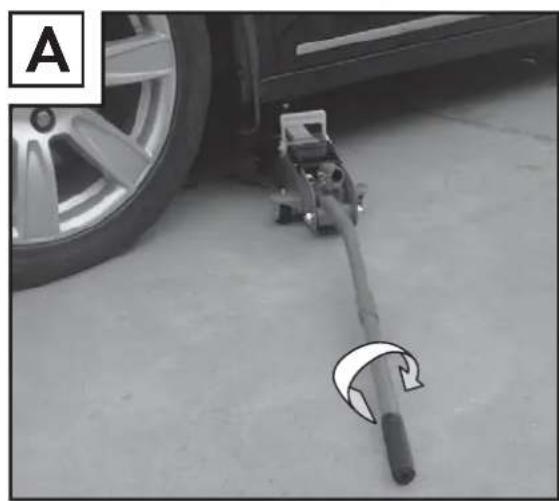

Opmerking: Controller eventuel of het daalventiel 5 gesloten is, door te proberen de geplaatste hefstang 1 met de klok mee te draaien (zie afb. A). Wanner de hefstang Niet kan worden gedraaid, is het daalventiel 5 gesloten.

Ingebruikname

- Auto optillen

Draai de hefstang 1 bij gesloten daalventiel 5 met de klok mee in de huls voor de hefstang 6.
Plaats de hydraulische krik volgens de handleiding van de auto onder het waarvoortbestemde punt.
Let op dat de schotel 3 in het midden belast wordt. Krik de auto door op- en neerbewegingen van de hefstang 1 zo ver op dat u

Ingebruikname/Reiniging en onderhoud/Onderhoud en service

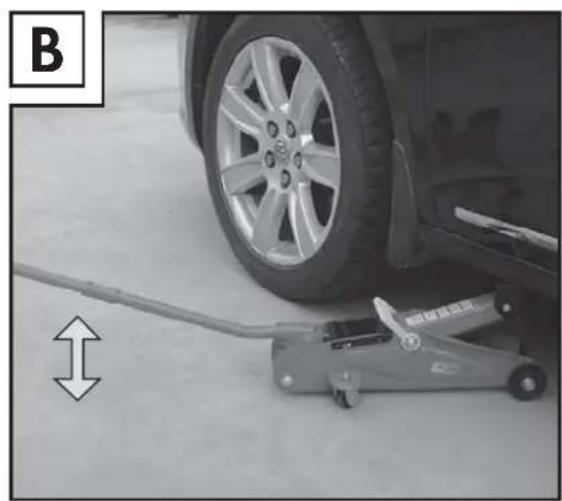

de steunblokken onder de auto kurz zetten (zie afb. B).

Laat de auto cervolgens neer tot op de steunbokken door het daalventiel [5] langzaam gegen de klok in draaiend, te openen.

- Auto neerlaten

LEVENSGEVAAR! Waarborg dat zich geen Personen of hindernissen onder de auto bevinden waaneer u de auto neerlaat.

Til de auto (zoals beschreiben) eerst een beetje op, zodate steunbokken kunt verwiederen.

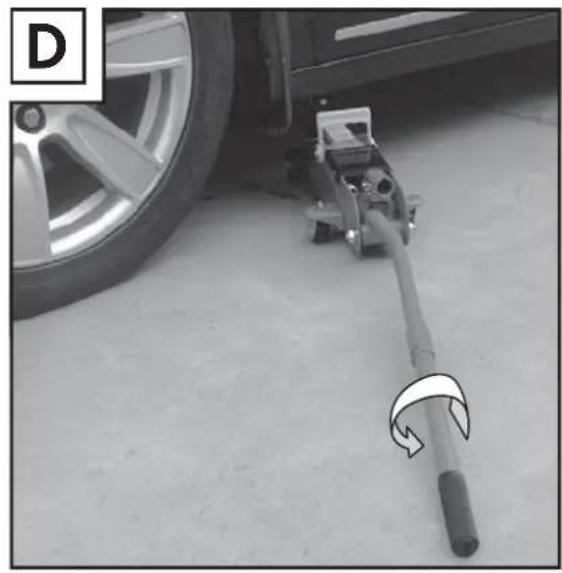

Draai het daalventiel 5 gegen de klok in totdat de auto daalt, maar open het ventiel Niet zover dat het losraakt en de hydrauliekolie uithet daalventiel 5 stroomt.

VOORZICHTIG! Laat de auto slechts langzaam zakken. In het andere geval dreigt gevaar voor letsel en voor schade aan het product resp. de auto.

Trek de garagekrik onder de auto vandaan en stuur de draagarm 2 volledig maar beneden.

Sluit het daalventiel 5 door het met de klok mee zich te draajen.

- Adapter monteren (optioneel)

Krik de krik van zijn oorspronkelijke hoogte (13 cm) op় een hoogte van 16 cm door de hefstang omhoog en omlaag te bewegen (zie hoofdstuk "Ingebruikname").

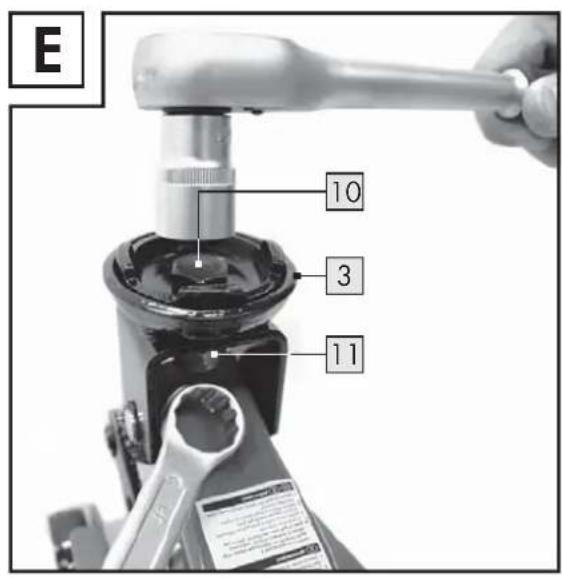

Verwijder de zeskantschroef 10 van de moer met behulp van een steeksleutel met opzetstuk (19 mm) en een ringsleutel (19 mm) (zie afb. E).

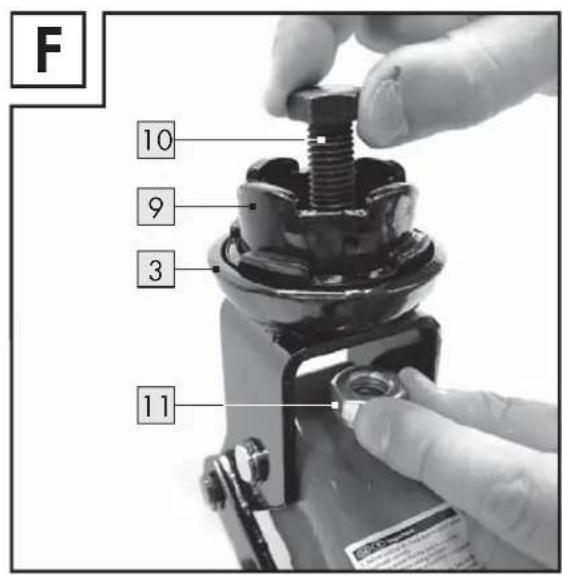

Plaats de adapter op de schotel 3. Voer de zeskantschroef van bovenaf door de adapter en de schotel (zie afb.F).

Plaats tegelijkertijd de moer met behulp van een ringsleutel onder de schotel (zie afb. F).

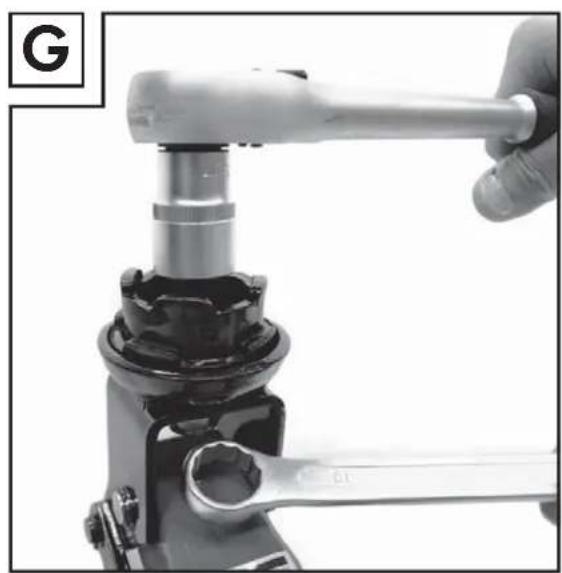

Fixeer de zeskantschroef 10 en de moer met behulp van een steeksleutel met opzetstuk (19 mm) en een ringsleutel (19 mm) (zie afb. G).
Laat de krik weeer neer tot op zich oorspronkelijke hoogte door het daalventiel 5 tegen de kok in te draçien. Let op dat het daalventiel 5 Niet losraakt en geen hydrauliekolie vrijkomt (zie hoofdstuk "Last (auto) neerlaten").
Als u de adapter 9 Niet meer nodig heb, verwijdert u hem door de zeskantschroef 10 en de moer 11 met behulp van een steeksleutel met opzetstuk (19 mm) en een ringsleutel (19 mm) van elkaar los te draqien (zie afb. E).
Fixeer nervolgens de zeskantschroef 10 en de moer 11 om ze in de schotel 3 te bewaren.

- Reiniging en onderhoud

Gebruik in geen geval scherpe of bijtende reiniqinasmiddelen.
Smeer alle externe, bewegende onderdelen goed in.
Reinig de hydraulische krik met een ie's geoliede doeK.
Stuur de draagarm 2 en de huls voor de hefstang 6 volledig maar beneden om de garagekrik plaatsbesparend te bewaren.

Onderhoud en service

Opmerking: Het bijvullen van hydrauliek-olie dient alleén door vakpersoneel te geschieden! Gebruik alleen hydrauliekolie die voldoet aan SAE 10. Let op dat te veel olie de functie van de krik kan belemmeren. Vul maximaal 115 ml olie bij als alle olie verbruikt is.
Laat een defecte hydraulische krik alleén door een vakman repareren. Probeer nooit zich de krik te repareren.

Onderhoud en service / Afvoer/ Informatie

Neem de hydraulische krik nooit helemaaluit elkaar. Door een eigenmachtige demontage kuren bij later gebruik functiestoringen optreden.

- Afvoer

De verpakking is uitsluitend vervaardigd van milieuvriendelijk materiaal. Dit kan in de lokale recyclingcontainers worden afgevoerd.

Voer het product omwille van het milieu Niet af via het huisafval, maar geef het af bij het waarvoor bestemde depot of het gemeentelijke milieupark. Voormeer informatie over inzamelpunten en openingstijden kunt u contact opnemen met uw gemeente.

Laat de hydrauliekolie op milieuvriendelijke wijze afvoeren. Waarborg dat de afvoer door een erkende vakmonteur worden uitgevoerd of neem contact op met een inzamelpunt voor schadelijke stoffen bij u in de buurt.

Toegepaste geharmoniseerde norm: EN 1494/A1:2008

Heaanssirling

Deze documenten können desgewenst worden gedownload van www.milomex.com.

C

- Informatie

Verklaring van overeenstemming

Wij Milomex Ltd., c / o Milomex Services, Hilltop Cottage, Barton Road, Pulloxhill, Bedfordshire, MK45 5HP, UK, verklaren in eigen verantwoerdelijkheid dat het product: hydraulische krik, modelnr.: Z31071, versie: 11/2011, waarop deze verklaring betrekking heeft, overeenstempt met de normen / normatieve documenten van de richtlijn 2006/42/EC.

IAN 68745

Milomex Ltd.

Stand van de informatie: 09/2011

Ident.No.: Z31071092011-1
