BEDIENUNGSANLEITUNG Z31071 ULTIMATE SPEED

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

FR CH

CRIC HYDRAULIQUE

Bestimmungsgemäß Verwendung. 6

Teilebeschreibung . 6

Technische Daten. 6

Lieberumfang. 6

Sicherheitshinweise

Vor der Inbetriebnahme

Hydraulikol verteilen . 7

Inbetriebnahme

Last (Kfz) anheben. 7

Last (Kfz) absenken. 8

Adapter anbringen (optional) 8

Reinigung und Pflege . 8

Wartung und Service

Entsorgung

Informationen

Konformitätserklung. 9

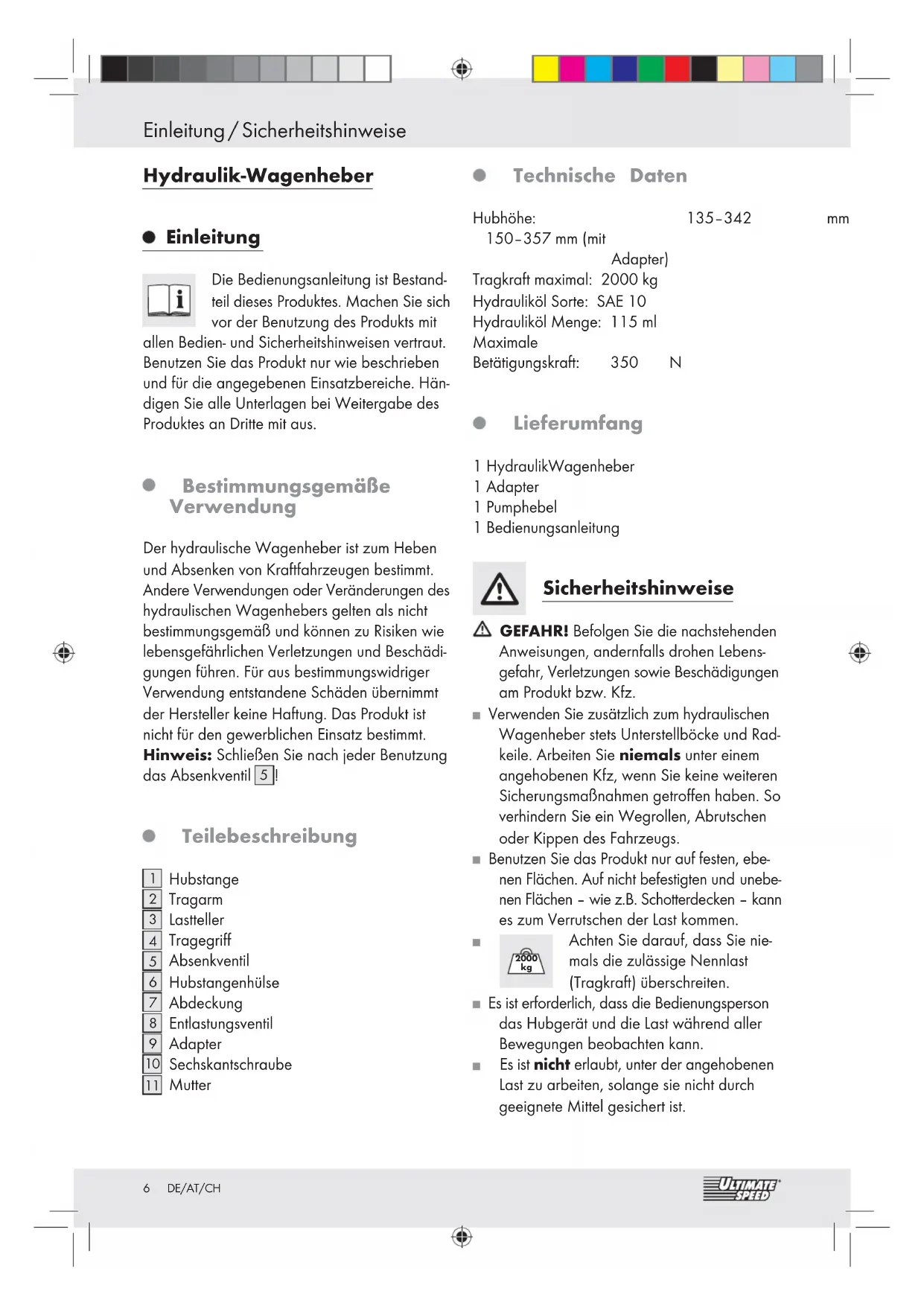

Hydraulik-Wagenheber

- Einleitung

Die Bedienungsanleitung ist Bestandteil diesen Produktes. Machen Sie sich vor der Benutzung des Produkts mit

allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäß Verwendung

Der hydraulische Wagenaheber ist zum Heben und Absenken von Kraftfahrzeugen bestimmt. Andere Verwendungen oder Veränderungen des hydraulischen Wagenahebers gelten als nicht bestimmungsgemäß und konnen zu Risiken wie lebensgefährlichen Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt. Hinweis: Schließen Sie nach jeder Benutzung das Absenkventil 5!

Teilebeschreibung

Hubstange
2 Tragarm
3 Lastteller
4 Tragegriff
5 Absenkventil
6 Hubstangenhülse
7 Abdeckung
8 Entlastungsventil
9 Adapter
10 Sechskantschraube
11Mutter

Technische Daten

Hubhöhe: 135-342

150-357 mm (mit

Adapter]

Tragkraft maximal: 2000kg

Hydraulikol Sorte: SAE 10

Hydraulikol Menge: 115 ml

Maximale

Betätigungsbra: 350 N

mm

- Lieferumfang

1 HydraikWagenheber
1 Adapter
1Pumphebel
1 Bedienungsanleitung

Sicherheitshinweise

GEFAHR! Befolgen Sie die nachstehenden Anweisungen, andernfalls drohen Lebensgefahren, Verletzungen sowie Beschäftigungen am Produkt bzw. Kfz.

• Verwenden Sie zusätzlich zum hydraulischen Wagenheber stets Unterstellböcke und Radkeile. Arbeiten Sie niemals unter einem angehobenen Kfz, wenn Sie keine weiteren Sicherungsmaßnahmen getroffen haben. Soverhindern Sie ein Wegrollen, Abrutschen oder Kippen des Fahrzeugs.
  Benutzen Sie das Produkt nur auf festen, ebenen Flächen. Auf nicht befestigten und unebenen Flächen - wie z.B. Schotterdecken - kann es zum Verrutschen der Last kommt.

Achten Sie daraufuf, dass Sie niemals die zulässige Nennlast (Tragkraft) überschreiben.

Esisterforderlich,dassiedebidenungsperson dasHubgeratund dieLastwahrendaller Bewegungenbeobachtenkann.
Esist nicht erlaubt,unter der angehobenen Lastzurarbeiten,solange sie nicht durch geeigneteMittelgesichertist.

Sicherheitshinweise/Vor der Inbetriebnahme/Inbetriebnahme

Lassen Sie den hydraulischen Wagenaher nicht von unqualifizierten und unerfahrenen Personen benutzen.
Sichern Sie das Kfz vor der Benutzung des hydraulischen Wagenhegers gegen Wegrøllen. Ziehen Sie die Handbremse an, legen Sie einen Gang ein (bei Automatik „P") und sichern Sie das Kfz mittels Radkeilen.
Seien Sieriotz Sicherungsmaßnahmen stets aufmerksam und beobachten Sie während der gesamten Arbeit am Kfz, ob der Lastteller fest auf der Wagenheberaufnahme sitzt.

Stellen Sie sicher, dass beim Anheiten des Kfz weder Benzin, Batterieflüssigkeit noch andere gefährliche Substanzen auslaufen können.

Vergewissern Sie sich, dass sich keine Personen oder Hindernisse unter dem Kfz befinden, wenn Sie these absenden.
■ Senken Sie das Kfz nur langsam ab.
Kontrollieren Sie, ob alle Teile sachgerecht montiert und unversehrt sind.
Überprüfen Sie vor jedem Gebrauch die Funktionstüchigkeit des hydraulischen Wagenhebers. Kontrollieren Sie den hydraulischen Wagenheber insbesondere auf auslaufendes Hydrauliköl, den festen Sitz aller Schrauben und Ventile.
Benutzen Sie den hydraulischen Wagenheber niemals zum Transportieren oder Beladen eines Fahrzeugs. Heben Sie niemals das gesamte Fahrzeug an.

Achten Sie darauf, dass sich keine Personen - insbesondere Kinder - im Kfz befinden und in der Höhe befindliche Personen ausreichend Abstand zum Kfz halten, wenn der hydraulische Wagenheber in Gebrauch ist.
Verstellen Sie niemals das Entlastungsventil 8. Es wurde werkseitig voreingestellt und darf nicht nachjustiert werden. Wird die Einstellung des Sicherheitsventils verändert, darf das Produkt nicht mehr benutzt werden.
Der Anwender ist vor dem Gebrauch des Wagenhegers durch eine erfahrne Person mit dem Gerät vertraut zu machen. Die Pump-und Übertragungskräfte betragen ungefahr 350N.

Sind die Markierungen auf dem Produkt bis zur Unleserlichkeit beschädigt, ist von einer weiteren Nutzung des Wagenhebers abgeraten, bis diese erneuert wurden.
- Nehmen Sie keine Umbauarbeiten am hydraulischen Rangierwagenheber vor. Jegliche konstruktive Veränderung des Geräts hat Einfluss auf die Sicherheit und die Übereinstimmung des Geräts mit der EN 1494/A1:2008.
Beim Benutzten des Wagenhegers darf die aufgewendete Kraft 350 N nicht überschreiben. Dies entspricht einer Kraft von ungebahr 35kg am Hebel.

Vorder Inbetriebnahme

- Hydrauliköl verteilen

Schieben Sie bei geschlossen Absenkventil die Hubstange in die Hubstan-genhülse 6. Betätigen Sie mit mindestens 6 kräftigen Pumpbewegungen die Hydraulik (Hubstange auf und ab) und verteilen somit das Hydraulik良好.

Hinweis: Prufen Sie ggf., ob das Absenkventil 5 geschlossen ist, indem Sie bei eingesetzter Hubstange 1 diese im Uhrzeigersinn zu drehen versuchen (siehe Abb. A). Lösst diese sich nicht mehr drehen, ist das Absenkventil 5 geschlossen.

Inbetriebnahme

Last (Kfz) anheben

Drehen Sie bei geschlossenem Absenkventil die Hubstange im Uhrzeigersinn in die Hubstangenhülse 6.
Setzen Sie den hydraulischen Wagenheber unter eine davon vorgesehene Position, gemäß Betriebsanleitung des Kfz.
Achten Sie daraufuf, dass der Lasttel mittig belastet wird. Heben Sie durch Aufund Abbewegung der Hubstange 1 das

Inbetriebnahme/Reinigung und Pflege/Wartung und Service

Kfz soweit an, bis sich die Unterstellböcke unter das Kfz stellen lassen (siehe Abb. B).
Lassen Sie dann das Kfz auf die Unterstellböcke aufsetzen, indem Sie das Absenkventil 5 durch Drehen der Hubstange 1 gegen den Uhrzeigersinn langsam öffnen.

- Last (Kfz) absenken

LEBENSGEFAHR! Vergewissern Sie sich, dass sich keine Personen oder Hindernisse unter dem Kfz befinden, wenn Sie diesen absenken.

Heben Sie das Kfz (wie zuvor beschrieben) erst etwas an, um die Unterstellböcke zu entfernen.
Drehen Sie das Absenkventil gegen den Uhrzeigersinn, bis sich das Kfz absenknt, aber keinesfalls soweit, dass es sich lost und das Hydraulikol aus dem Absenkventil 5 austritt.

VORSICHT! Senken Sie das Kfz nur langsam ab. Andernfalls drohen Verletzungsgefahr und Beschädigungen am Wagenheber und/oder dem Kfz.

Ziehen Sie den Rangierwagenheber unter dem Fahrzeug hervor und senken Sie den Tragarm 2 vollständig ab.
SchlieBen Sie das Absenkventil 5 durch Drehen im Uhrzeigersinn.

- Adapter anbringen (optional)

□ Bringen Sie den Wagenheber von seiner ursprünglichen Höhe (13 cm) auf eine Höhe von 16 cm, indem Sie die Hubstange 1 auf und ab bewegen (siehe Kapitel „Inbetriebnahme").
Entfernen Sie die Seckskantschraube 10 von der Mutter 11 mithilfe eines Steckschlussels mit Aufsatz (19 mm) und eines Ringschussels (19 mm) (siehe Abb. E).
Platzieren Sie den Adapter auf dem Lastteller 3. Führn Sie die Sechskant-schraube 10 von oben durch den Adapter 9 und Lastteller 3 (siehe Abb.F).

Platzieren Sie gleichzeitig die Mutter [11] mithilfe eines Ringschlüssels unterhalb des Lasttellers [3] (siehe Abb. F).
Fixieren Sie die Sechskantschraube 10 und Mutter 11 mithilfe eines Steckschlussels mit Aufsatz (19 mm) und eines Ringschussels (19 mm) (siehe Abb. G).
- Senken Sie den Wagenheber wieder auf seine ursprüngliche Höhe ab, indem Sie das Absenkventil 5 gegen den Uhrzeigersinn drehen. Achten Sie daraufuf, dass sich das Absenkventil 5 nicht lost und Hydraulikol austritt (siehe Kapitel „Last (Kfz) absken").
Wenn Sie den Adapter 9 nicht mehr benötigen, entfern den Sie diesen, indem Sie Sechskantschraube 10 und Mutter 11 mithilfe eines Steckschlüssels mit Aufsatz (19 mm) und eines Ringschüssels (19 mm) voneinan der losen (siehe Abb. E).
Fixieren Sie anschließend die Sechskant-schraube 10 und Mutter 11 zur Aufbewah-rung innerhalb des Lasttellers 3.

- Reinigung und Pflege

• Verwenden Sie keinesfalls scharfe oder atzende Reinigungsmittel.
  Fetten Sie alle auBen liegenden, beweglichen Teile gut ein.
  Reinigen Sie den hydraulischen Wagenheber mit einem leicht eingeölten Tuch.
• Senken Sie den Tragarn und die Hubstangenhülse 6 vollständig ab, um den Rangierwagenheberplatzsparend aufzubewahren.

Wartung und Service

Hinweis: Das Nachfüllen von Hydrauliköl darf nur durch Fachpersonal erfolgen! Benutzten Sie nur Hydrauliköl, das die SAE 10 erfüllt.itte beachten Sie,dass zu viel Öl die Funktion des Wagenhegers beeinträchtigen kann.Fullen Sie mit max.115 ml OI auf,wenn alles Öl verbraucht ist.

Wartung und Service/Entsorgung/Informationen

Lassen Sie einen defekten hydraulischen Wageneber nur vom Fachmann reparieren. Versuchen Sie niemals,ihn selbst zu reparieren.
Zerlegen Sie den hydraulischen Wageneber niemals in seine Einzelteile. Durch eine selbstständige Demontage kann es zu anschließenden Fehlfunktionen kommt.

Angewandte harmonisierte Norm: EN 1494/A1:2008

Heaernsfiirng

Die komplete Konformitätserklung finden Sie unter: www.milomex.com

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingsstellen entsorgen können.

C

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmull, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszteiten konnen Sie sich bei ihrer zuständigen Verwaltung informieren.

Lassen Sie Hydrauliköl umweltgerecht entsorgen. Stellen Sie die Entsorgung durch eine Reparatur-Fachwerkstatt sicher oder wenden Sie sich an die{nachste Schadstoffsmammelstelle.

Informationen

- Konformitätserklarung

Wir, Milomex Ltd., c / o Milomex Services, Hilltop Cottage, Barton Road, Pulloxhill, Bedfordshire, MK45 5HP, UK, erklaren in alleiniger Verantwortung, dass das Produkt: Hydraulik-Wagenheber, Modell-Nr.: Z31071, Version: 11/2011, auf das sich diese Erklärung bezieht, mit den Normen / normativen Dokumenten der 2006/42/EC übereinstimmt.
