GEBRUIKSAANWIJZING Visual Gutmann

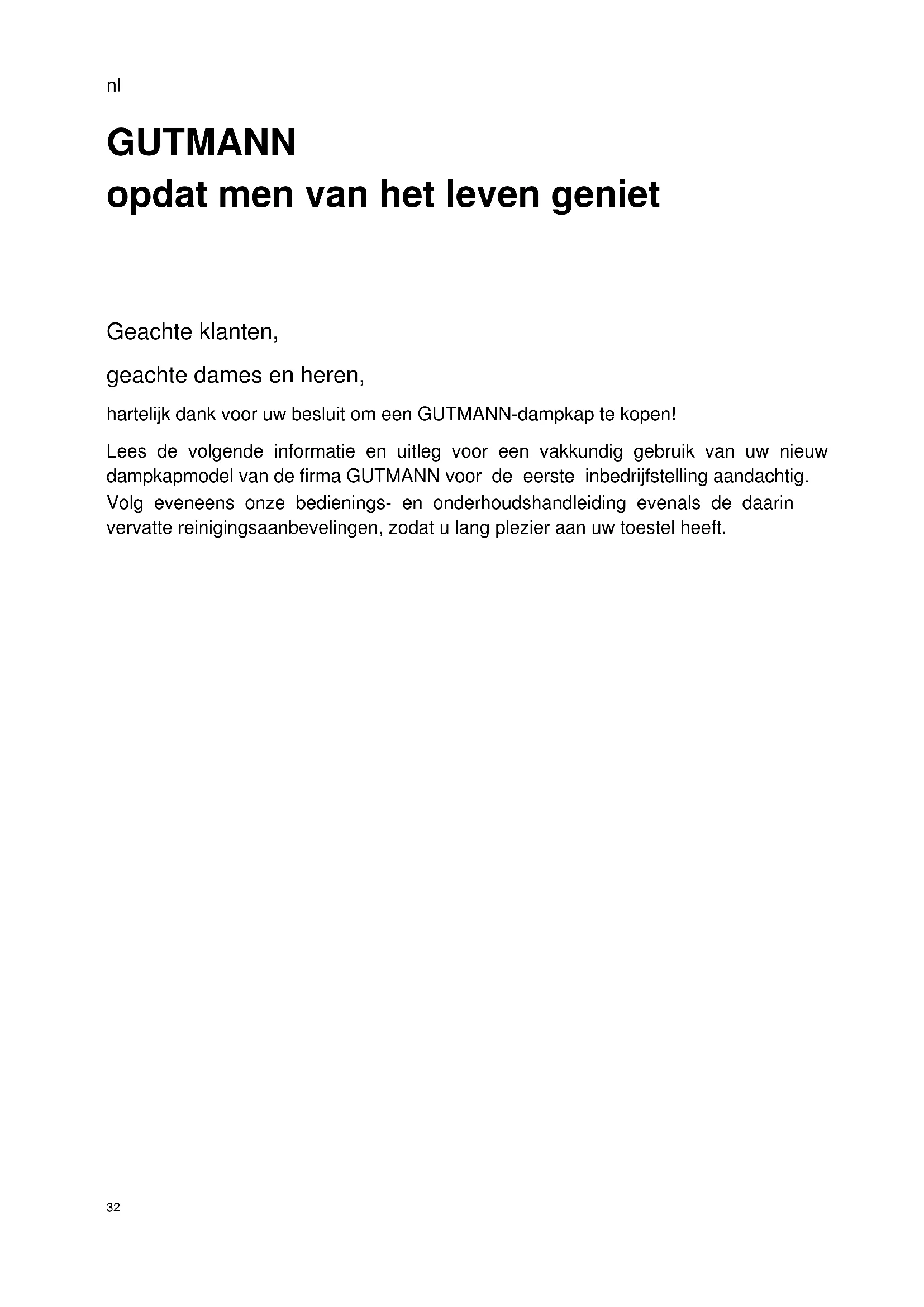

GUTMANN opdat men van het leven geniet

Geachte klanten, geachte dames en heren, hartelijk dank voor uw besluit om een GUTMANN-dampkap te kopen! Lees de volgende informatie en uitleg voor een vakkundig gebruik van uw nieuw dampkapmodel van de firma GUTMANN voor de eerste inbedrijfstelling aandachtig. Volg eveneens onze bedienings- en onderhoudshandleiding evenals de daarin vervatte reinigingsaanbevelingen, zodat u lang plezier aan uw toestel heeft.nl

Veiligheidsinstructies De bedieningshandleiding bevat belangrijke informatie die nageleefd moet worden om de dampkap zonder gevaar en storingen te kunnen bedrijven. Bewaar deze handleiding voor latere raadpleging. Deze gebruikshandleiding geldt voor meerdere uitvoeringen. Het is mogelijk d a t b e p a a l d e ei ge n s c h a p p e n beschreven zijn die niet van toepassing zijn op uw model. De dampkap mag niet door personen (inclusief kinderen) met beperkte fysieke of fysische capaciteiten of ontbrekende ervaring en/of kennis gebruikt worden. Kinderen moeten onder toezicht staan om te verzekeren dat zij niet met het toestel spelen. Doelmatig gebruik De dampkap mag uitsluitend gebruikt worden om keukendamp boven keukengerei voor privé huishoudelijk gebruik te verwijderen. Iedere andere toepassing is ondoelmatig. Door een ondoelmatig gebruik van de kap kunnen gevaren voor personen en voorwerpen ontstaan. De dampkap mag niet als bergplaats voor verwerpen zoals flessen of kruidendoosjes of andere losse voorwerpen gebruikt worden. Installatie Het toestel mag alleen door een bevoegde vakman met inachtneming van de geldende voorschriften van de stroomverzorgingsonderneming evenals de bouwvoorschriften van de deelstaten aangesloten worden. Bij de montage op de montagehandleiding letten! Defecte toestellen mogen niet in gebruik worden genomen. Defecte delen moeten door originele delen vervangen worden. Reparaties mogen alleen maar door bevoegd vak per son eel wo rden uitgevoerd. Gevaar voor vergiftiging! W anneer de dam pk ap in het afvoerluchtbedrijf gelijktijdig met andere kamerluchtafhankelijke kookplaatsen (bijvoorbeeld met hout, gas, olie of kolen aangestoken toestellen) in één kamer bedreven wordt, dan kunnen dodelijke verbrandingsgassen door een zich vormende onderdruk terug naar de kamer gevoerd worden. Daarom altijd voor voldoende toegevoerde lucht zorgen! De onderdruk in de kamer mag niet groter zijn dan 4 Pa (0,04 mbar). Brandgevaar! De dampkap mag nooit zonder vetfilter en moet altijd onder toezicht bedreven worden. Te vette filters betekenen brandgevaar! Friteer onder de dampkap alleen onder continu toezicht! Let op de regelmatige reiniging van de filter. Flamberen onder de dampkap is verboden! Gastoestellen mogen onder de dampkap alleen met aangebrachte deksels gebruikt worden! Indien u meer dan 3 met gas bedreven kookplaatsen gelijktijdig gebruikt dan moet de dampkap in het niveau “2” of hoger bedreven worden. Zo wordt een warmteophoping in het toestel vermeden. Voorbereiding inbedrijfstelling Het kapmodel komt overeen met de geldende veiligheidsbepalingen voor k e u k e n i n r i c h t i n g e n i n p r i v é huishoudens. De eisen, die de opstellingsplaats moet vervullen, zijn in d e b i j h e t t o e s t e l h o r e n d e gebruikersdocumentatie beschreven. Indien u twijfel heeft over de toelaatbaarheid van de opstelling in de voorziene omgeving neem dan contact op met onze service. Defecte toestellen mogen niet in gebruik worden genomen. Defecte toestellen moeten door originele reserveonderdelen of door GUTMANN goedgekeurde delen vervangen worden. Reparaties mogen alleen maar door bevoegd vak per son eel wo rden uitgevoerd. Actieve koolfilter Bij in GUTMANN dampkappen gebruikte actieve koolfilters (C-versies) denl

separate bedieningshandleiding naleven! Transport, uitpakken, opstellen Wanneer het toestel vanuit een koude omgeving in de bedrijfsruimte gebracht wordt kan wasem optreden. Wacht tot het toestel zich aan de temperatuur aangepast heeft en volledig droog is vooraleer het in bedrijf te nemen. De aanpassingstijd is afhankelijk van het temperatuurverschil en van het toestel, evenals diens opbouw. Deze periode moet echter minstens 12 uur bedragen. Aansluiting op het stroomnet Controleer of de aangegeven nominale spanning van het toestel met de plaatselijke spanning overeenstemt. Een foutieve instelling leidt tot beschadiging resp. vernietiging van het toestel. Controleer voor het bedrijf of alle kabels en leidingen perfect en onbeschadigd zijn. Verzeker vooral dat de kabels niet gebogen zijn, niet te kort rond hoeken gelegd zijn en dat er geen voorwerpen op de kabels staan. Verzeker eveneens dat alle steekverbindingen vast zitten. Een foutieve afscherming of bekabeling brengt uw gezondheid in gevaar (elektrische stroom) en kan andere toestellen vernietigen. Toestellen met n et s t ek k e r s wo rd e n m e t e en veiligheidsgekeurde netleiding van het land van gebruik uitgerust en mogen uitsluitend op een volgens de v o o r s c h r i f t e n g e a a r d e veiligheidscontactdoos aangesloten worden. Gebeurt dit niet dan dreigt een elektrische schok. Verzeker dat de contactdoos aan het toestel of de veiligheidscontactdoos van de huisinstallatie vrij toegankelijk is om, in geval van nood of bij service- resp. onderhoudswerken, de netkabel uit de contactdoos te kunnen trekken. Gevaar door elektrisch schok! Reinig de kap niet met een stoomreinigingstoestel of met waterdruk. Tijdens de reiniging van de kamp moet deze op voorhand van het stroomnet ontkoppeld worden. Algemene werking De dampkap is speciaal ontwikkeld voor het afzuigen van kookdampen in het private huisgebruik. De opstijgende kookdampen worden door de kap opgevangen en door middel van een binnenframeafzuiting via binnen aangebrachte metaalfilters afgezogen. De metaalfilters worden in het kaplichaam door magneten gehouden. Bij de ontstane afzuiging gaat het om een zeer e ffecti eve, cen t r a l e binnenafzuiging. De toegankelijkheid van de metaalfilters is bij deze kapmodellen langs beneden zonder problemen en zonder gereedschap gegarandeerd. Het afzuigvermogen wordt via het bedieningsveld geregeld. Naast de verlichting, die centraal verborgen aangebracht is, worden via het bedieningsveld ook extra functies gestuurd. De belichting van het kookvlak wordt door meerdere halogeenspots verzekerd. Productbeschrijving 1 Kaplichaam 2 Toren 3 Bedieningsdeel 4 Metaalfilter 5 Verlichting (binnen)

Bedieningselement Het bedieningsveld bestaat uit 7 toetsen. Ventilatorvermogen Via de eerste vier toetsen wordt het ventilatorvermogen gestuurd: Toets „1“ = laag ventilatorvermogen Toets „2“ = medium ventilatorvermogen Toets „3“ = hoog ventilatorvermogen Toets „Int“ = intensief niveau

Om in te schakelen een willekeurige toets indrukken. Om uit te schakelen w o r d t d e t o e t s m e t achtergrondverlichting ingedrukt. Het intensieve niveau schakelt automatisch na drie m in. naar een h oog motorvermogen (niveau 3 ) terug. Automatische nalooptijd Door de toets met het kloksymbool in te drukken wordt de automatische nalooptijd geactiveerd De dampkap schakelt van niveau 3 terug naar niveau 1 en loopt daar ~15 min. voordat deze dan uitschakelt. Verlichting D r u k o p d e t o e t s m e t h e t verlichtingsymbool om de verlichting in te schakelen. Door opnieuw op de toets te drukken wordt de verlichting uitgeschakeld. Door de toets langdurig ingedrukt te houden wordt de verlichting gedimd. Door nogmaals langdurig te drukken wordt de helderheid weer verhoogd. Wanneer de verlichting lange tijd alleen gewerkt heeft kan de ventilator zich zelfstandig inschakelen. D e z e oververhittingsbeschermingsfunctie schakelt de ventilator weer automatisch uit. Weergave vetfilterreiniging Wanneer de vetfilterindicatie oplicht (toets rechts) moet de filter gereinigd worden. Na de reiniging van de filter de rechter toets minstens vijf seconden ingedrukt houden. De displaylamp gaat uit. De vetfilterindicatie wordt na max. 15 bedrijfsuren of om de 14 dagen geactiveerd (ook wanneer niet gekookt wordt). Reiniging en onderhoud Oppervlakken reinigen Gevaar door elektrische schok! De d a m p k a p v a n h e t s t r o o m n e t ontkoppelen door de netstekker uit te trekken of de zekering uit te schakelen. Tijdens de reiniging moet verzekerd worden dat geen water in het toestel binnendringt. Een vroegtijdige reiniging van het oppervlak bespaart later een moeizaam verwijderen van hardnekkige vervuilingen. Tijdens de reiniging alleen normaal in de handel verkrijgbare spoelmiddelen of multipurpose reinigingsproducten gebruiken die geschikt zijn voor roestvrij staal / a l u m i n i u m . N o o i t s c h u r e n d e reinigingsproducten of staalwol gebruiken. Na de reiniging van de kap de roestvrij stalen delen met een hiervoor voorzien onderhoudsproduct verzorgen. Gelakte oppervlakken alleen met een lichte spoelmiddelloog en een zeer zachte doek reinigen. Het bedieningsveld enkel met een zachte, vochtige doek reinigen. Bij kappen met plaat onder de filter (randafzuiging) komt het tot vetafzettingen aan de rand van de plaat. Deze afzettingen hebben een natuurlijke oorsprong en zijn geen slechte werking van de kap. De plaat onder de filter regelmatig reinigen om hardnekkige vervuilingen te voorkomen. R e i n i g i n g s - e n onderhoudsinstructies Bij het reinigen van de vetfilters de toegankelijke behuizingdelen van afgezet vet ontdoen. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking behouden. Voor de reiniging van de dampkap hetenl

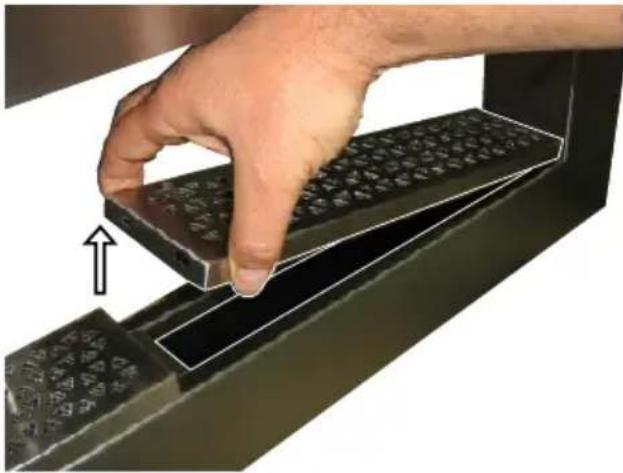

spoelloog of een zacht poetsmiddel voor vensters gebruiken. De opgedroogde vervuiling niet afkrassen, maar deze met een vochtige doek zacht maken. Geen schurende middelen of krassende sponsen gebruiken. Opmerking: Alcohol (spiritus) niet op kunststof oppervlakken gebruiken, het is mogelijk dat matte plaatsen ontstaan. Metaalfilter Demontage filter Brandgevaar! Door vethoudende resten neemt het vermogen van de dampkap af en neemt het brandgevaar toe. Om een brandgevaar te voorkomen moet de metaalfilter absoluut regelmatig gereinigd worden. De vetfilters moeten uiterlijk om de twee weken gereinigd worden. Hiervoor de metaalfilter met de hand aan de boven- en onderkant vastnemen en naar voren trekken, tot het magneetcontact loskomt. Nu kan de filter naar beneden uitgenomen worden. De inbouw gebeurt in omgekeerde volgorde. Reiniging filter De metaalfilter reinigt men bij voorkeur in de vaatwasmachine en met behulp van een zacht vaatwasmiddel. Voor een eventuele verkleuring door het gebruik van agressieve vaatwasmiddelen aa nva ard t de fa bri ka nt ge e n aansprakelijkheid. Temperaturen boven 55 graden moeten in elk geval vermeden worden. Attentie: Geen 3- fasen-reinigers gebruiken, filters nooit in

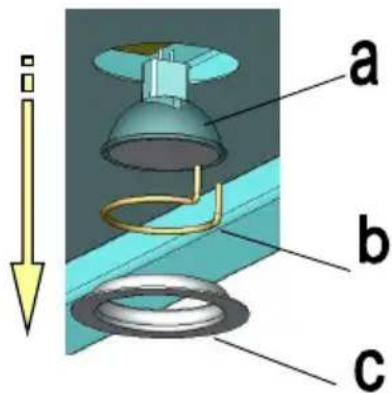

een commerciële wasmachine reinigen. Een reiniging met agressieve reinigers zoals benzine, aceton, trichlorethyleen, etc. vernietigt de metaalfilters! De metaalfilter na de reiniging weer monteren. Actieve koolfilter Bij een model van de C-versie met blazervariante circulatielucht bevindt zich in de toren een actieve koolfilter. Zie hiervoor de separate handleiding „Actieve kolen! Verwisselen van het halogeenlampje. Wasemschouw loskoppelen van het stroomnet, het lampje blijft nog een lange tijd heet, laat het lampje voor het verwisselen voldoende afkoelen. Om het lampje te verwisselen(lampje inclusief reflector) eerst de houder (9) met een schroevendraaier uit zijn behuizing wrikken. Daarna de stekker loshal en(a) om de ze van de wasemschouw te verwijderen. Hiervoor moet de veerring(b) samen gedrukt worden en naar boven uitgenomen worden. Inbouwen van het nieuwe lampje gaat in omgekeerde volgorde.nl

Storingen Neem onmiddellijk contact op met onze klantendienst wanneer: - de dampkap ondefinieerbare geluiden veroorzaakt en u na controle van de afvoerluchtleiding geen defecten kunt vaststellen; - u vaststelt bijvoorbeeld door zeldzame geluiden te horen, dat de motor gebrekkig of defect is; - de schakeling niet correct werkt. Geef altijd de typebenaming van uw d a m p k a p e n h e t b i j h o r e n d e serienummer aan. U vindt deze gegevens op het typeplaatje. Dit bevindt zich in de buurt van de filter binnen in de kap. Afvalverwijdering Verpakking De verpakking van het toestel kan g e r e c y c l e e r d w o r d e n . A l s verpakkingsmateriaal worden karton en polyetheenfolie (PE) gebruikt. Deze materialen moeten op milieuvriendelijke en conform de plaatselijk geldende voorschriften verwijderd worden. Dampkap Informatie over een milieuvriendelijke v e r wi j d e r i n g v a n vero u d e r d e huishoudtoestellen krijgt u bij uw gemeente. Milieu-instructies Alle modellen van de firma GUTMANN zijn volgens de Europese richtlijn over elektrische en elektronische toestellen (waste electrical and electronic equipment – WEEE) gekenmerkt. De richtlijn beschrijft het kader voor een EU-wijde geldige terugname en recyclage van oude toestellen. Vraag informatie aan uw v a k m a n o v e r d e a c t u e l e verwijderingmanieren. T e c h n i s c h e v e r a n d e r i n g e n voorbehouden. Technische specificaties. Aansluiten aan Netstroom: 230V / 50 Hz, max. 500 watt Verlichting: Halogeen 12V 28Watt.38
