GEBRUIKSAANWIJZING Abajo Gutmann

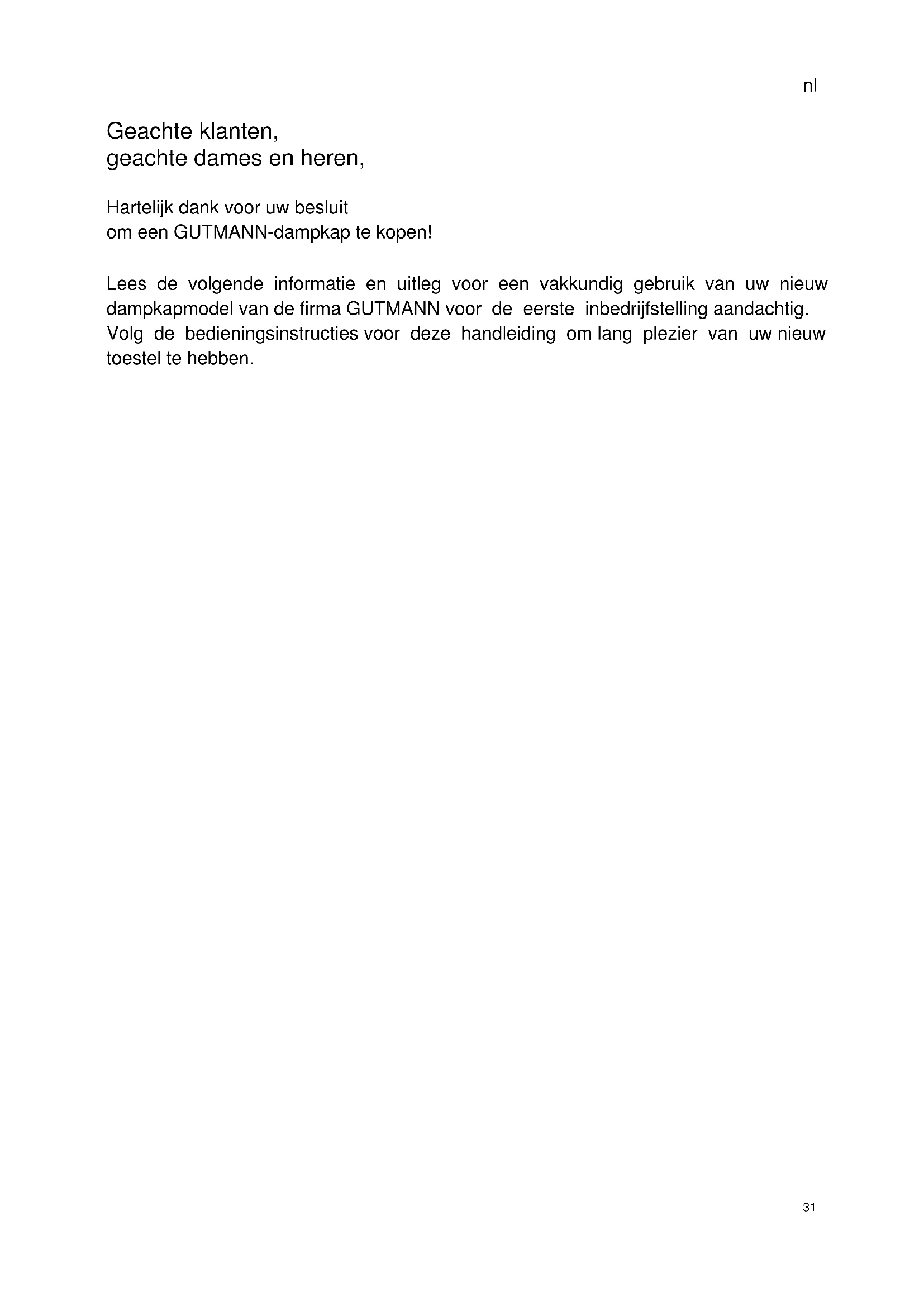

Geachte klanten, geachte dames en heren, Hartelijk dank voor uw besluit om een GUTMANN-dampkap te kopen! Lees de volgende informatie en uitleg voor een vakkundig gebruik van uw nieuw dampkapmodel van de firma GUTMANN voor de eerste inbedrijfstelling aandachtig. Volg de bedieningsinstructies voor deze handleiding om lang plezier van uw nieuw toestel te hebben.nl

Veiligheidsinstructies De bedienings- en montagehandleiding bevat belangrijke informatie die nageleefd moet worden om de ABAJO afzuigkap zonder gevaar en storingen te kunnen bedrijven. Bewaar deze handleiding voor latere raadpleging. Deze gebruikshandleiding geldt voor meerdere uitvoeringen. Het is mogelijk d at b epa a l de e i gen s c h a p p e n beschreven zijn die niet van toepassing zijn op uw model. De ABAJO afzuigkap mag niet door personen (inclusief kinderen) met beperkte fysieke of psychische capaciteiten of gebrekkige ervaring en/of kennis gebruikt worden. Kinderen moeten onder toezicht staan om te verzekeren dat zij niet met het toestel spelen. Doelmatig gebruik De ABAJO afzuigkap mag uitsluitend gebruikt worden om voor privé huishoudelijk gebruik keukendamp van kooktoestellen te verwijderen. Iedere andere toepassing is ondoelmatig. Door een ondoelmatig gebruik van de kap kunnen gevaren voor personen en voorwerpen ontstaan. Installeren Het toestel mag alleen door een bevoegde vakman met inachtneming van de geldende voorschriften van de st r o om le ve ranc i e r e ve na ls de bouwvoorschriften van de deelstaten aangesloten worden. Bij de montage de montagehandleiding in acht nemen! Beschadigde toestellen mogen niet in bedrijf genomen worden. Defecte onderdelen moeten door originele GUTMANN onderdelen vervangen worden. Reparaties mogen alleen door be voeg d vakpersone el wor den uitgevoerd. Vergiftigingsgevaar! Wanneer de ABAJO afzuigkap bij het afvoeren van lucht gelijktijdig met andere van kamerlucht afhankelijke kookplaatsen (bijvoorbeeld met hout, gas, olie of kolen aangestoken toestellen) in één kamer gebruikt wordt, d a n k u n n e n d o d e l i j k e verbrandingsgassen door een zich vormende onderdruk terug naar de kamer gevoerd worden. Daarom altijd voor voldoende toegevoerde lucht zorgen! De onderdruk in de kamer mag niet groter zijn dan 4 Pa (0,04 mbar). Brandgevaar! De ABAJO afzuigkap mag nooit zonder vetfilter en moet altijd onder toezicht worden gebruikt. Te vette filters betekenen brandgevaar! Frituur met de afzuigkap alleen onder continu toezicht! Let op een regelmatige reiniging van de filter. Gaskookplaatsen en flamberen zijn bij de afzuigkap verboden! Voorbereiding inbedrijfstelling Het kapmodel komt overeen met de geldende veiligheidsbepalingen voor k e u k e n i n r i c h t i n g e n i n p r i v é huishoudens. De eisen waaraan de opstellingsplaats moet voldoen, worden b e s c h r e v e n i n d e gebruikersdocumentatie die bij het toestel hoort. Indien u twijfelt aan de toelaatbaarheid van de opstelling in de voorziene omgeving, neem dan contact op met onze service. Transport, uitpakken, opstellen Wanneer het toestel vanuit een koude omgeving in de bedrijfsruimte gebracht wordt, kan wasem optreden. Wacht tot het toestel zich aan de temperatuur aangepast heeft en volledig droog is vooraleer het in bedrijf te nemen. De aanpassingstijd is afhankelijk van het temperatuurverschil en van het toestel, evenals diens opbouw. Deze periode moet echter minstens 12 uur bedragen. Aansluiting op het stroomnet Controleer of de aangegeven nominale spanning van het toestel met de plaatselijke spanning overeenstemt. Een foutieve instelling leidt tot beschadiging resp. vernieling van het toestel.nl

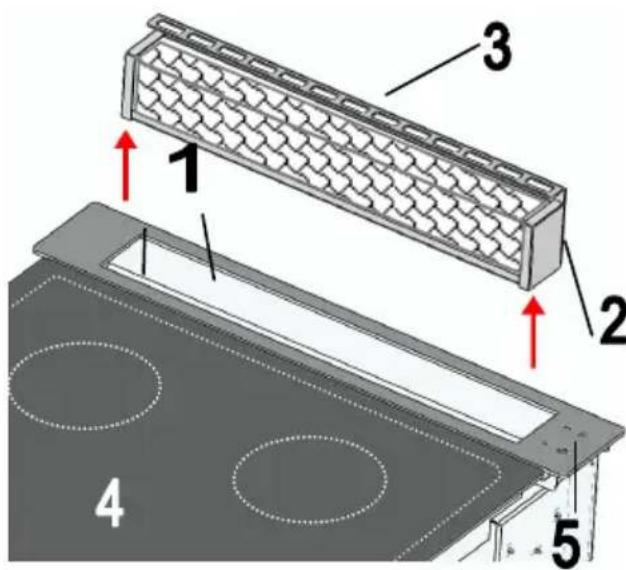

Controleer vóór het bedrijf of alle kabels en leidingen perfect en onbeschadigd zijn. Verzeker vooral dat de kabels niet gebogen zijn, niet te kort rond hoeken gelegd zijn en dat er geen voorwerpen op de kabels staan. Verzeker eveneens dat alle steekverbindingen vast zitten. Een foutieve afscherming of bekabeling brengt uw gezondheid in gevaar (elektrische schok) en kan andere toestellen vernietigen. Toestellen met stekkers worden met een op veiligheid gekeurde stroomkabel van het land van gebruik uitgerust en mogen uitsluitend op een volgens de voorschriften geaarde vei ligheidscontactdoos aangesloten worden. Gebeurt dit niet, dan dreigt een elektrische schok. Verzeker dat de contactdoos aan het toestel of de veilig-heidscontactdoos van de huisinstallatie vrij toegankelijk is om ingeval van nood of bij service- resp. onderhoudswerken de stroomkabel uit de contactdoos te kunnen trekken. Gevaar door elektrische schok! Reinig de kap niet met een stoomreinigingstoestel of met waterdruk. Tijdens de reiniging van de kap moet deze op voorhand van het stroomnet ontkoppeld worden. Algemene werkwijze De nieuwe bakontluchting ABAJO van GUTMANN bezit een inlaatopening voor kookdamp, die centraal tussen twee kookplaatsen van een fornuis is aangebracht. Beneden de inlaatopening voor kookdamp, die aan de bovenkant wordt afgedekt door een doorlatend rooster, is een aanzuigschacht aangebracht die via een kanaalsysteem voor afvoerlucht verbonden is met een zuigventilator, die de tijdens het koken optredende kookdampen door het rooster heen wegzuigt van de kookplaats. Het model levert effectieve afzuiging terwijl de bediening eenvoudig is, en zal in de ventilatorvarianten „interne motor afvoerlucht“, „interne motor circulatielucht“ en „externe motor“ verkrijgbaar zijn. Productbeschrijving 1 Afzuiggoot / ambient light 2 Metaalfilter 3 Handgreep filter 4 Kookveld (aparte handleiding in acht nemen) 5 Besturingselementnl

Bediening De functies van de kap worden via een aanraakbediening aangestuurd (een beetje druk nodig). Het openen van de klep (aanzuigopening) wordt handmatig aangestuurd. Door de klep naar beneden te brengen wordt de elektronica voorzien van stroom. De geïntegreerde elektromagneet wordt actief en houdt de klep beneden. De indirecte LED verlichting wordt automatisch ingeschakeld. Het sluiten van de klep wordt elektrisch aangestuurd door op het klepsymbool te drukken. Na sluiting van de klep verbruikt de kap geen stroom. (0 Watt stand-by)

A Niveau 1: Door op het symbool te drukken wordt 50% van het ventilatorvermogen bereikt. B Niveau 2: Door op het symbool te drukken wordt het maximale ventilatorvermogen bereikt. C Nalooptijd Door op het symbool te drukken wordt de nalooptijd geactiveerd. De motor schakelt terug van niveau 2 naar niveau 1 en wordt na 15 min. automatisch uitgeschakeld. D Klep sluiten Door op het symbool te drukken wordt de stroom naar de kap onderbroken en sluit de klep automatisch. E LED verlichting Na het openen van de klep gaat de LED- verlichting automatisch aan. Deze kan altijd worden uitgeschakeld door middel van een aparte schakelaar.

Reiniging en onderhoud Oppervlakken reinigen Gevaar door elektrische schokken! De dampkap van het stroomnet ontkoppelen door de stekker uit te trekken of de zekering uit te schakelen. Tijdens de reiniging moet erop gelet worden dat geen water in het toestel dringt en in contact komt met elektrische componenten. Een vroegtijdige reiniging van het oppervlak bespaart later een moeizaam verwijderen van hardnekkige vervuilingen. Tijdens de reiniging alleen normaal in de handel verkrijgbare afwasmiddelen of algemene reinigingsproducten gebruiken die geschikt zijn voor roestvrij staal / a l u m i n i u m . G e e n s c h u r e n d e reinigingsproducten of staalwol gebruiken. Na de reiniging van de kap de roestvrij stalen delen met een hiervoor voorzien onderhoudsproduct verzorgen. Vetafzettingen hebben een natuurlijke oorsprong en ontstaan niet door een slechte werking van de kap. Hier a.u.b. regelmatig reinigen om hardnekkige vervuilingen te voorkomen. Aanwijzing: Alcohol (spiritus) niet op kunststof oppervlakken gebruiken, het is mogelijk dat matte plaatsen ontstaan

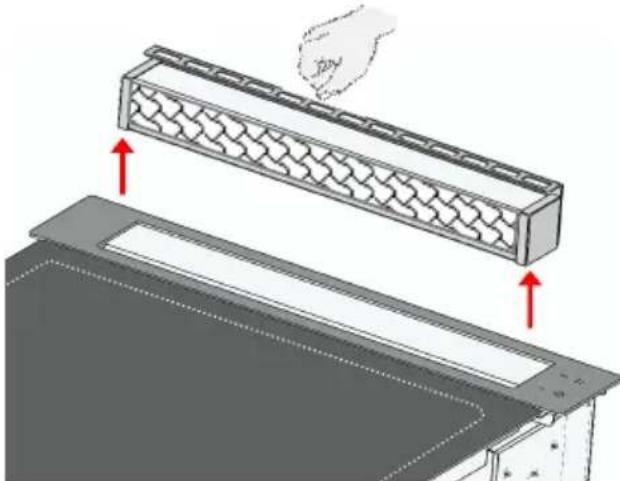

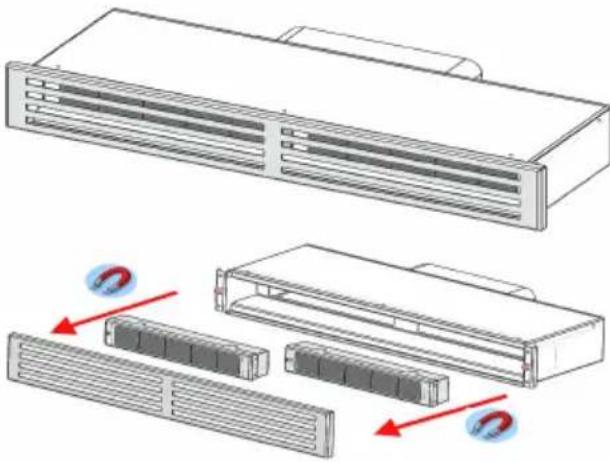

Brandgevaar! Door vethoudende resten neemt het vermogen van de dampkap af en neemt het brandgevaar toe. Om brandgevaar te voorkomen moet het metalen filter absoluut regelmatig gereinigd worden. De vetfilters moeten twee maal per week gereinigd worden. Reiniging vetfilter De metaalfilter reinigt men bij voorkeur in de vaatwasmachine en met behulp van een zacht vaatspoelmiddel. Voor een eventuele verkleuring door het g e b r u i k v a n a g r e s s i e v e vaatspoelmiddelen aanvaardt de fabrikant geen aansprakelijkheid. Temperaturen boven 55 graden moeten in elk geval vermeden worden. Attentie: Geen meerfasenreiniger gebruiken. De filter niet in een bedrijfsm atige vaa twas mac hine reinigen. Een reiniging met agressieve reinigers zoals benzine, aceton, trichloorethyleen, etc. vernietigt de metalen filters! Actieve-koolfilter Regenereerbare actieve-koolfilter De actieve-koolfilters bevinden zich achter het afvoerrooster en kunnen worden verwijderd door hen gewoon naar voren naar trekken. De a c t i e ve -koolf i l t e rs wo r d en geregenereerd in de voorverwarmde o v e n (200°C) en dit duurt 2 uur. Aanwijzing! Gevaar voor verbranding!

• De actieve-koolfilters in geen geval in de magnetron regenereren

• De pyrolysefunctie van de oven in geen geval gebruiken om de actieve-koolfilter te regenereren

• Vóór de regeneratie moeten de actieve-koolfilters met een vochtige doek worden gereinigd De actieve-koolfilters mogen pas na a f k o e l i n g u i t d e o v e n worden weggepakt. De filterregeneratie in de oven kan ertoe leiden dat onaangename geuren in de oven worden ontwikkeld! Hoe vaak het raatlichaam van de actieve-koolfilter moet worden geregenereerd, hangt af van de intensiteit van het koken. Desondanks moeten de actieve- koolfilters in ieder geval om de 2-3 maanden worden geregenereerd. Bovendien moet de actieve-koolfilter om de 2-3 maanden met een vochtige doek worden gereinigd. Storingen Neem onmiddellijk contact op met onze klantendienst wanneer:

• de dampkap ondefinieerbare geluiden veroorzaakt en u na controle van de afvoerluchtleiding geen defecten kunt vaststellen;

• u vaststelt, bijvoorbeeld door zeldzame geluiden te horen, dat de motor beschadigd of defect is;

• de schakeling niet correct werkt,

• de klep van de ventilatiegleuf niet correct open of dicht gaat.nl

LET OP: Vóór alle werkzaamheden ter verhelping van storingen de kap loskoppelen van het stroomnet! U bereikt de klantenservice op telefoonnummer 0049 (0)7041/88225 op fax 0049 (0)7041/88297 of via e-mail o p k u n d e n d i e n s t @ g u t m a n n - exklusiv.com. Geef altijd de typebenaming van uw d a m p k a p e n h e t bij h o r e n d e serienummer aan. U vindt deze gegevens op het typeplaatje. Dit bevindt zich aan de filters binnen de kap. Bij andere probleemgevallen rond uw Gutmann-kap kunt u een e-mail naar o n z e k l a n t a f d e l i n g o p derkuemmerer@gutmann-exklusiv.de sturen. Afvoer Verpakking De verpakking van het toestel kan g e r e c y c l e e r d w o r d e n . A l s verpakkingsmateriaal worden karton en polyethyleen folie (PE) gebruikt. Deze materialen moeten op milieuvriendelijke en conform de plaatselijk geldende voorschriften verwijderd worden. Dampkap Informatie over een milieuvriendelijke v e r w i j d e r in g v a n v e r o u d e rd e huishoudelijke toestellen krijgt u bij uw gemeente.

O p m e r k i n g e n betreffende het milieu Alle modellen van de firma GUTMANN zijn volgens de Europese r i c h t l i j n o v e r e le k tr i s c h e e n elektronische toestellen (waste electrical and electronic equipment – WEEE) gekenmerkt. Deze richtlijn beschrijft het kader voor een EU-wijd geldige terugname en recyclage van oude toestellen. Vraag informatie bij uw speciaalzaak over de act uel e afvalverwerkingswijzen. Technische wijzigingen voorbehoudenExklusiv-Hauben GUTMAN GUTMAN GUTMAN GUTMAN GmbH Mühlacker Straße 77 D-75417 Mühlacker Deutschland info@gutmann-exklusiv.eu www.gutmann-exklusiv.eu HRB 705602 Amtsgericht Mannheim DE263391836 Artikel Nr.: 2771 Index 12 / 2013
