BEDIENUNGSANLEITUNG Abajo Gutmann
de Bedienungsanleitung en Operating Instructions fr Mode d'emploi it Istruzioni per l'uso es Instrucciones de uso nl Bedieningshandleiding
Sehr geehrte Kundin,
sehr geehrter Kunde,
vielen Dank für ihre Entscheidung zum
Kauf einer GUTMANN Dunstabzugshaube!
Bitte lesen Sie nachfolgende Informationen und Erläuterungen zum sachgemäßen Gebrauch ihrer neuen Haube aus dem Hause GUTMANN vor der ersten Inbetriebnahme sorgfältig durch.itte beachten Sie die Bedienungshinweise dieser Anleitung, damit Sie lange Freude an Ihr dem neuen Gerät haben.
Sicherheitshinweise
Die Bedienungs.- und Montageanleitung enthalt wichtige Hinweise, welche beachtet werden müssen, damit die ABAJO Abzugshaube ohne Gefahr und störungsfrei betrieben werden kann.itte bewahren Sie diese fur ein späteres Nachschlagen auf. Die Ihnen vorliegende Gebrauchsanleitung gilt fur mehrere Geräteausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschreiben sind, welche nicht auf Ihr Modell zutreffen. Die ABAJO Abzugshaubearficht von Personen (einschl. Kinder) mit eingeschränkten physischen oder psychischen Fahigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden. Kinder,müssen beaufsichtigt werden, um Sicherzustellen, dass diese nicht mit dem Gerät speilen.
Bestimmungsmäßige Verwendung
Die ABAJO Abzugshaube darf ausschließlich zum Beseitigen des Kuchendunstes von Kochgeräten für den privaten Hausgebrauch verwendet werden. Jede andere Verwendung gilt als sachwidrig. Durch sachwidrige Verwendung der Haube konnen Gefahren für Personen und Gegenstände entstehen.
Installation
Das Gerätarf nur von einem autorisierten Fachmann unter Beachtung allereinschlädigen Vorschriften der Strom
versorgungsunternehmen sowie der Bauverordnungsvorschriften der Länder angeschlossen werden. Beachten Sie bei der Montage die entsprechende Anleitung! Beschädigte Geräte dürfen nicht in Betrieb genommen werden. Defekte Teile müssen durch GUTMANN Originalteile ersetzt werden. Reparaturen dürfen nur durch autorisiertes Fachpersonal durchgeführt werden.
Vergiftungsgefahr!
Wenn die ABAJO Abzugshaube im Abluftbetrieb gleichzeitig mit anderen raumluftabhängigen Feuerstätten (z. B. holz-, gas-, ol- oder kohlebefeuerte Geräte) in einem Raum betrieben wird, konnen tödliche Verbrennungsgase durch einen entstehenden Unterdruck im Raum zurückgeführrt werden. Bittes sorgen Sie daher immer für ausreichend Zuluft! Der Unterdruck im Raumarf nicht größter als 4 Pa (0,04 mbar) sein.
Brandgefahr!
Die ABAJO Abzugshaubearf Nie ohne Fettfilter und muss immer unter Aufsicht betrieben werden. Überfettete Filter bedeuten Brandgefahr! Frittieren Sie mit der Abzugshaube nur unter ständiger Aufsicht! Achten Sie auf eine regelmäßige Filterreinigung. Gaskochstellen und Flammbieren sind bei der Abzugshaube verboten!
Vorbereitung Inbetriebnahme
Das Haubenmodell entspricht den einschlädigen Sicherheitsbestimmungen für Kucheneinrichtungen in Privathaushalten. Die Anforderungen, welche der Aufstellungsord erfüllen miss, sind in der zum Gerat gehorenden Benutzerdokumentation beschreiben. Falls Sie über die Zulässigkeit der Aufstellung in der vorgesehenen Umgebung Zweifel haben, wenden Sie sichitte an unseren Service.
Transport, Auspacken, Aufstellen
Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, kann Betaubung auftreten.itte warten Sie bis das Gerät temperaturangeglichen und absolut trocken ist, bevor Sie es in Betriebnehmen. Die Akklimatisationszeit ist abhängig von Temperaturdifferenz und Gerät sowie dessen Aufbau. Sie sollen aber mindestens 12 Stunden betragen.
Anschluss Stromnetz
Überprüfen Sie, ob die angegebene Nennspannung des Gerätes mit der ortlichen Netzspannung übereinstimmt. Eine falsche Einstellung führt zur Beschädigung bzw. Zerstörung der Geräts. Überprüfen Sie vor dem Betrieb, ob alle Kabel und Leitungen einwandfrei und unbeschädigt sind. Achten Sie insbesondere daraufuf, dass die Kabel keine Knickstellen aufweisen, um Ecken herum nicht zu kurz verlegt worden sind und keine Gegenstände auf den Kabel stehen. Achten Sie weiterhin daraufuf, dass alle Steckverbindungen fest sitzen. Eine fehlerhafte Schirmung oder Verkabelung gefährdet ihre Gesundheit (elektrischer Schlag) und kann andere Geräte zerstären. Geräte mit Netzstecker werden mit einer Sicherheitsgeprüften Netzleitung des Einsatzlandes ausgerüstet und dürfen nur an eine vorschrifsmäßige geerdete Schutzkontakt-Steckdose angeschlossen werden, andernfalls droht elektrischer Schlag. Stellen Sie safer, dass die Steckdose am Gerät oder die Schutzkontakt-Steckdose der Hausinstallation frei zugänglich ist, damit im Notfall oder bei Service-bzw. Wartungsarbeiten das Netzkabel aus der Steckdose gezogen werden kann.
Gefahr durch elektrischen Schlag!
Reinigen Sie die Haube nicht mit einem Dampfreiniger oder mit Wasserdruck. Beim Reinigen der Haube muss diese vorher vom Stromnetz getrennt werden.
Allgemeine Funktionswise
Die neue Muldenluftung ABAJO von GUTMANN besitzt eine Kochdampf-Eintrittsöffnung, welche zentral zwischen zwei Kochstellen eines Herdes angeordnet ist.
Unterhalb der Kochdampf Eintrittsöffnung, die an der Oberseite durch ein durchlüssiges Gitter abgedeckt wird, ist ein Absaugschacht angeordnet, der über ein Abluftkanalsystem mit einem Sauggeblase verbunden ist, welches die beim Kochen entstehenden Kochdämpfe durch das Gitter hindurch von der Kochstelle weg absaugen. Das Modell bietet bei einer einfacher Handhabung eine effektive Absaugung und wird in den Gebläsevarianten „internet Motor Abluft“, „internet Motor Umluft“ und „externer Motor“ erhältlich sein.

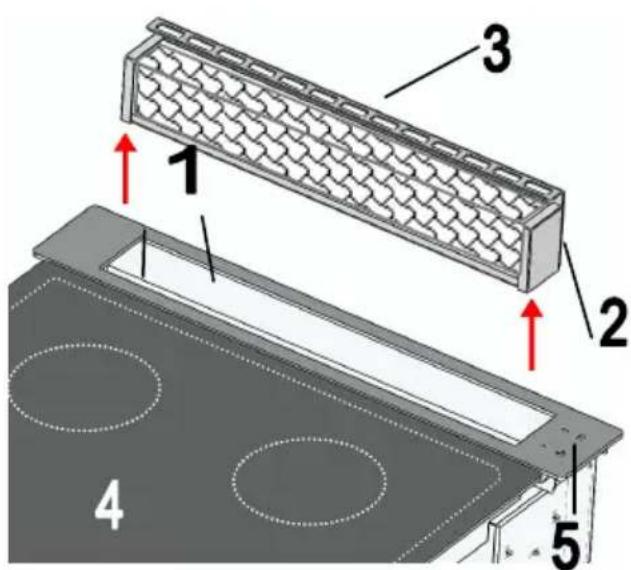

Produktbeschreibung
1 Absaugmulde / ambient light
2 Metalfilter
3 Griffleiste Filter
4 Kochfeld (separate Anleitung beachten)
5 Bedienelement

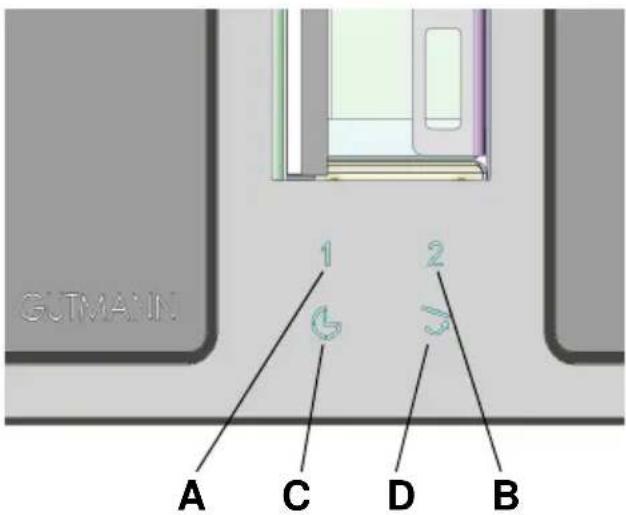

Bedienung
Die Funktionen der Haube werden über eine Touch Bedienung (etwas Druck erforderlich). Das Öffnen der Klappe (Absaugöffnung) wird manuell gesteuer. Durch Betätigten der Klappe nach unten wird die Elektronik mit Strom versorgt. Der integrierte Elektromagnet wird aktiv und halt die Klappe unter.
Die indirekte LED Beleuchtung wird automatisch eingeschaltet.
Das Schlieben der Klappe wird durch Drucken des Klappensymbols elektrisch gesteuet. Nachdem die Klappe geschlossen ist, hat die Haube keinen Stromverbrauch. (0 Watt Standby)
A Stufe1
Durch Drücken des Symbols wird 50% der Lüfterleistung erreicht.
B Stufe 2
Durch Drücken des Symbols wird die maximale Lüfterleistung erreicht.
C Nachlaufzeit
Durch Drücken des Symbols wird die Nachlaufzeit aktiviert. Der Motor schaltet von Stufe 2 auf Stufe 1 darüber und schaltet nach 15 min automatisch ab.
D Klappe schlieben
Durch Drücken des Symbols wird der Strom zur Haube unterbrochen und die Klappe schließt automatisch.

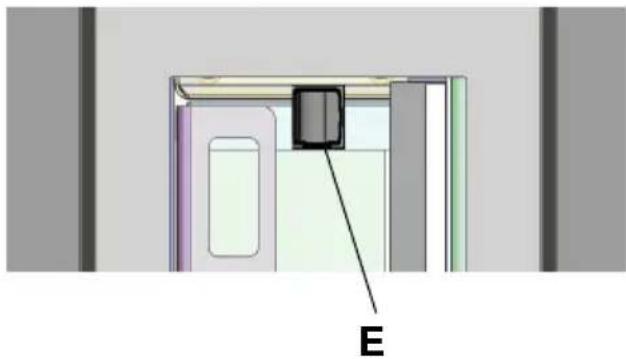

E LED-Beleuchtung
Nach Offnen der Klappe gehen die LED Beleuchtung automatisch an. Diese kann mittels separates Schalter jeder Zeit ausgeschaltet werden.
Reinigung und Pflege
Reinigung von Oberflächen
Gefahr durch Stromschlag! Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos machen. Beim Reinigen ist darauf zu achten, dass kein Wasser in das Gerät eindringt und mit elektrischen Bauteilen in Berührung kommt.
Fruhzeitiges Reinigen der Oberfläche erspart später ein muhevolles Entfernen von hartnackigen Verschmutzungen. Beim Reinigen nur handelsübliche Spülmittel oder Allzweckreiniger verwenden, die für Edelstahl / Aluminium geeignet sind. Keine scheuernde Reiniger oder Stahlwolle verwenden. Nach dem Reinigen der Haube die Edelstahlflächen mit einem Edelstahlpflegemittel pflegen. Fettablagerungen sind physikalisch begrundet und keine Fehlfunktion der Haube.itte hier regelmäßig reinigen, um hartnackigen Verschmutzungen vorzubeugen.
Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, da matte Stellen entstehen können.
Metalfilter

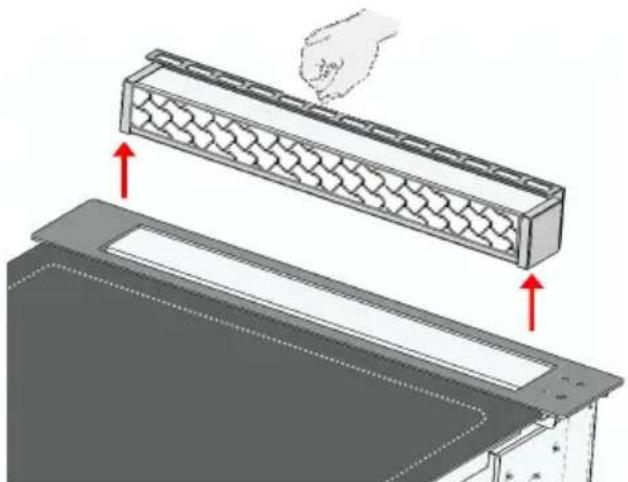

Ausbau Filter
Brandgefahr! Durch fetthaltige Rückstände wird die Leistung der Dunstabzugshaube beeinträchtigt und die Brandgefahr erhöht sich. Um einer Brandgefahr vorzubeugen, den Metallfilter unbedingt regelmäßiger reinigen. Die Fettfilter mussen 2 mal pro Woche gereinigt werden.
Reinigung Fettfilter
Den Metallfilter reinigt man am Besten in der Spulmaschine oder unter Verwendung eines schonenden Geschirrspulmittels. Für eventuelle Verfarbungen durch Verwendung aggressiver Spulmitel übernimmt der Hersteller keine Garantie. Temperaturen über 55 Grad sind in jedem Fall zu vermeiden.
Achtung: Keine Mehr-Phasen-Reiniger verwenden. Den Filter nicht in einer gewerblichen Spulmaschine reinigen. Eine Reinigung mit aggressiven Reinigern wie Benzin, Aceton, Trichlorethylen etc. führt zur Zerstörung der Metallfilter!
Aktivkohlefilter

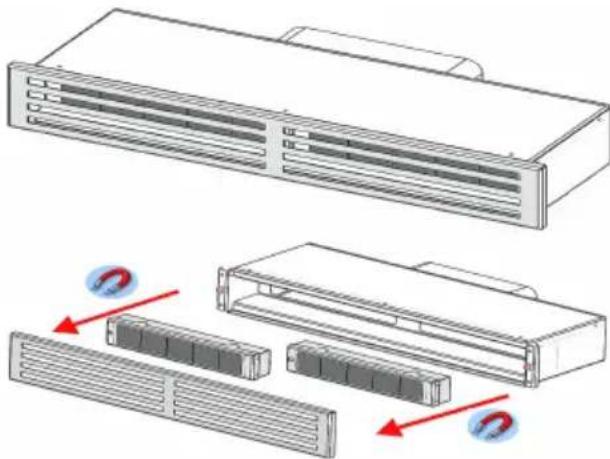

Regenerbare Aktivkohlefilter
Die Aktivkohlefilter befinden sich hinter dem Ausblasgitter und sind durch einfaches Ziehen nach vorne zu entnahmen. Die Regenerierung der Aktivkohlefilter erfolgt im vorgewärnten Ofen (200^) und dauer 2 Stunden.
Hinweis! Verbrennungsgefahr!
-
die Aktivkohlefilter auf keinen Fall im Mikrowellenofen regenerieren
-
die Pyrolyse-Funktion des Ofens auf keinen Fall zur Regenerierung der Aktivkohlefilters verwenden
-
vor der Regenerierung sind die Aktivkohlefilter mit einem feuchten Tuch zu reinigen
Die Aktivkohlefilter dürfen erst nach dem Abkühlen aus dem Ofen herausgenommen werden.
Die Filterregenerierung im Ofen kann zur Entwicklung von unangenehmen Gerüchen im Ofen führen! Wie möglich der Aktivkohlefilter-Wabenkörper regeneriert werden muss, hängt von der Intensität des Kochens ab. Dennoch soll die Regenerierung der Aktivkohlefilter auf jeder Fall alle 2-3 Monate erfolgen. Ausserdem muss der Aktivkohlefilter alle 2-3 Monate mit einem feuchten Tuch gereinigt werden.
Störungen
Wenden Sie sichitte sofort an unseren Kundendienst, wenn:
- die Dunstabzugshaube undefinierbare Gerausche verursacht und Sie nach Prüfung der Abluftleitung keine Mängel feststellen können,
- Sie feststellen, z.B. durch Horen seltsamer Gerausche, dass der Motor fehlerhaft oder defekt ist,
- die Schaltung nicht ordnungsgemäß Funktioniert,
- die Klappe des Luftungsschlitzes nicht ordnungsgemäß öffnet oder schließt.
ACHTUNG: Vor allen Arbeiten zur Störungsbehebung Haube vom Stromnetz trennen!
Den Kundendienst erreichen Sie unter der Telefonnummer 07041/88225 oder Fax 07041/88297 oder per E-Mail unter kundendienst@gutmann-exklusiv.com.itte geben Sie unbedingt die Bezeichnung des Typs ihrer Dunstabzugshaube und die dazugehörige Serien-Nummer an. Sie finden diese Angaben auf dem Typenschild. Dieses befindet sich im Bereich der Filter im Haubeninnern. Bei anderen Problemfällen rund um ihre Gutmann-Haube konnen Sie an unsere Kundenabteilung eine E-Mail an derkuemmerer@gutmann-exklusiv.de senden.
Entsorgung
Verpackung
Die Verpackung der Dunstabzugshaube ist recyclelbar. Als Verpackungsmaterialien werden Karton und Polyethylenfolie (PE) verwendet. Diese Materialien sind umweltgerecht und nach den jeweiligen vor Ort geltenden Vorschriften zu entsorgen.
Dunstabzugshaube
Über eine umweltgerechte Beseitigung veralteter Haushaltsgeräte berät Sie auch gemeinsener Gemeinde.
Umwelthinweise
Alle Modelle aus dem Hause GUTMANN sind entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Diese Richtlinie gibt die Rahmenbedingungen für eine EU-weit gültige Rücknahme und Verwertung von Altgeräten vor.itte informieren Sie sich über aktuelle Entsorgungswege bei Ihrem Fachhandler.
Technische Änderungen vorbehalten.
Dear customer,
Exklusiv-Hauben GUTMANN GmbH HANN
Mühlacker Straße 77
D-75417 Muhlacker
Deutschland
info@gutmann-exklusiv.eu
www.gutmann-exklusiv.eu
HRB 705602 Amtsgericht Mannheim
DE263391836
Articlel Nr.: 2771 Index 12/2013
