BEDIENUNGSANLEITUNG Arte Gutmann

de Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank für Ihre Entscheidung zum Kauf einer GUTMANN Dunstabzugs-haube!

Bitte lesen Sie nachfolgende Informationen und Erläuterungen zum sachgemäßen Gebrauch Ihrer neuen Haube aus dem Hause GUTMANN vor der ersten Inbetriebnahme sorgfältig durch. Bitte beachten Sie gleichfalls unsere Bedienungs.- und Montageanleitung sowie die darin enthaltenen Reinigungsempfehlungen, so dass Sie lange Freude an Ihrem Gerät haben.

Sicherheitshinweise

Die Bedienungs- und Montageanleitung enthält wichtige Hinweise, welche beachtet werden müssen, damit die Dunstabzugshaube ohne Gefahr und störungsfrei betrieben werden kann. Bitte bewahren Sie diese für ein späteres Nachschlagen auf. Die Ihnen vorliegende Gebrauchsanleitung gilt für mehrere Geräteausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, welche nicht auf Ihr Modell zutreffen.

Die Dunstabzugshaube darf nicht von Personen (einschl. Kinder) mit eingeschränkten physischen oder psychischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass diese nicht mit dem Gerät spielen.

Bestimmungsmäßige Verwendung

Die Dunstabzugshaube darf ausschließlich zum Beseitigen des Küchendunstes oberhalb von Kochgeräten für den privaten Hausgebrauch verwendet werden. Jede andere Verwendung gilt als sachwidrig. Durch sachwidrige Verwendung der Haube können Gefahren für Personen und Gegenstände entstehen. Die Dunstabzugshaube darf nicht als Ablage von Gegenständen wie z. B. Flaschen, Gewürzdosen oder anderen losen Gegenständen verwendet werden.

Installation

Das Gerät darf nur von einem autorisierten Fachmann unter Beachtung aller einschlägigen Vorschriften der Stromversorgungsunternehmen sowie der Bauverordnungsvorschriften der Länder angeschlossen werden. Beachten Sie bei der Montage die entsprechende Anleitung!

Beschädigte Geräte dürfen nicht in Betrieb genommen werden. Defekte Teile müssen durch Originalteile ersetzt werden. Reparaturen dürfen nur durch autorisiertes Fachpersonal durchgeführt werden.

Vergiftungsgefahr!

Wenn die Dunstabzugshaube im Abluftbetrieb gleichzeitig mit anderen raumluftabhängigen Feuerstätten (z. B. holz-, gas-, öl- oder kohlebefeuerte Geräte) in einem Raum betrieben wird, können tödliche Verbrennungsgase durch einen entstehenden Unterdruck im Raum zurückgeführt werden. Bitte sorgen Sie daher immer für ausreichend Zuluft! Der Unterdruck im Raum darf nicht größer als 4 Pa (0,04 mbar) sein.

Brandgefahr!

Die Dunstabzugshaube darf nie ohne Fettfilter und muss immer unter Aufsicht betrieben werden. Überfettete Filter bedeuten Brandgefahr! Frittieren Sie unter der Abzugshaube nur unter ständiger Aufsicht! Achten Sie auf eine regelmäßige Filterreinigung. Flambieren ist unter der Abzugshaube nicht gestattet! Gasgeräte dürfen unterhalb der Abzugshaube nur mit aufgesetzten Töpfen

benutzt werden! Falls Sie mehr als drei gasbetriebene Kochstellen gleichzeitig nutzen, betreiben Sie bitte die Abzugs-haube auf der Leistungsstufe „2“ oder höher. So wird ein Wärmestau im Gerät vermieden.

Vorbereitung Inbetriebnahme

Das Haubenmodell entspricht den einschlägigen Sicherheitsbestimmungen für Kücheneinrichtungen in Privathaushalten. Die Anforderungen, welche der Aufstellungsort erfüllen muss, sind in der zum Gerät gehörenden Benutzerdokumentation beschrieben. Falls Sie über die Zulässigkeit der Aufstellung in der vorgesehenen Umgebung Zweifel haben, wenden Sie sich bitte an unseren Service. Beschädigte Geräte dürfen nicht in Betrieb genommen werden. Defekte Teile müssen durch Original-Ersatzteile oder durch von GUTMANN benannte Teile ersetzt werden. Reparaturen dürfen nur durch autorisiertes Fachpersonal durchgeführt werden.

Aktivkohlefilter

Bitte bei in GUTMANN Dunstabzugs-hauben eingesetzten Aktivkohlefiltern (C-Version) separate Bedienungsanleitung beachten!

Transport, Auspacken, Aufstellen

Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, kann Betauung auftreten. Bitte warten Sie bis das Gerät temperaturangeglichen und absolut trocken ist, bevor Sie es in Betrieb nehmen. Die Akklimatisationszeit ist abhängig von Temperaturdifferenz und Gerät sowie dessen Aufbau. Sie sollte aber mindestens 12 Stunden betragen.

Anschluss Stromnetz

Überprüfen Sie, ob die angegebene Nennspannung des Gerätes mit der örtlichen Netzspannung übereinstimmt. Eine falsche Einstellung führt zur Beschädigung bzw. Zerstörung der Geräts.

Überprüfen Sie vor dem Betrieb, ob alle Kabel und Leitungen einwandfrei und unbeschädigt sind. Achten Sie insbesondere darauf, dass die Kabel keine Knickstellen aufweisen, um Ecken herum nicht zu kurz verlegt worden sind und keine Gegenstände auf den Kabeln stehen. Achten Sie weiterhin darauf, dass alle Steckverbindungen fest sitzen. Eine fehlerhafte Schirmung oder Verkabelung gefährdet Ihre Gesundheit (elektrischer Schlag) und kann andere Geräte zerstören. Geräte mit Netzstecker werden mit einer sicherheitsgeprüften Netzleitung des Einsatzlandes ausgerüstet und dürfen nur an eine vorschriftsmäßig geerdete Schutzkontakt-Steckdose angeschlossen werden, andernfalls droht elektrischer Schlag. Stellen Sie sicher, dass die Steckdose am Gerät oder die Schutzkontakt-Steckdose der Hausinstallation frei zugänglich ist, damit im Notfall oder bei Service— bzw. Wartungsarbeiten das Netzkabel aus der Steckdose gezogen werden kann.

Gefahr durch elektrischen

Schlag!

Reinigen Sie die Haube nicht mit einem Dampfreiniger oder mit Wasserdruck. Beim Reinigen der Haube muss diese vorher vom Stromnetz getrennt werden.

Allgemeine Funktionsweise

Die Dunstabzugshaube ist speziell für die Absaugung von Kochdünsten im privaten Hausgebrauch entwickelt worden. Die aufsteigenden Kochdünste werden beim Modell Arte mittels einer großflächigen Filterfront erfasst und über einer Filteraufnahme hin zum Lüftermodul abgesaugt. Die in der Dunstabzugshaube eingesetzten Metallfilter wirken wie eine freischwebende Filterfront, welche den Haubenkörper in den Hintergrund stellt. Die Metallfilter werden im Haubenkörper durch Magnete gehalten. Bei der entstehenden Absaugung handelt es sich um eine sehr effektive Vollflächenabsaugung. Die Zugänglichkeit der Metallfilter ist bei diesem Haubenmodell von unten problemlos sowie ohne Werkzeug gewährleistet. Optional können die Metallfilter auch mit LED Beleuchtung ausgestattet werden. Die Absaugleistung wird über das Bedienfeld geregelt. Neben der Beleuchtung, die zentral dezent versenkt angeordnet ist, werden über das Bedienfeld auch Zusatzfunktionen gesteuert. Die Ausleuchtung der Kochfläche übernehmen mehrere Halogenspots.

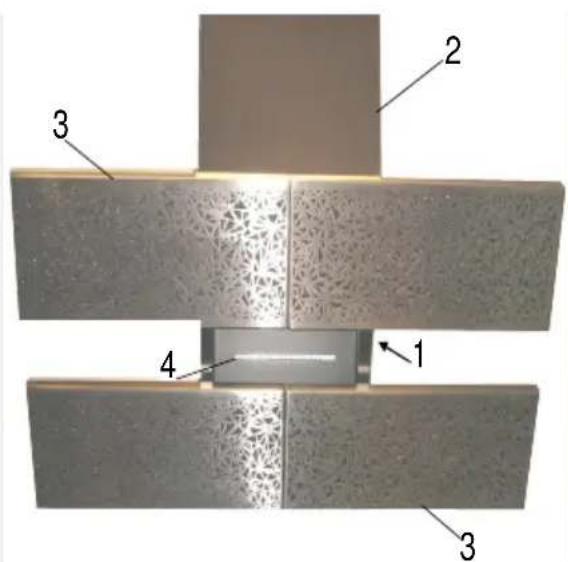

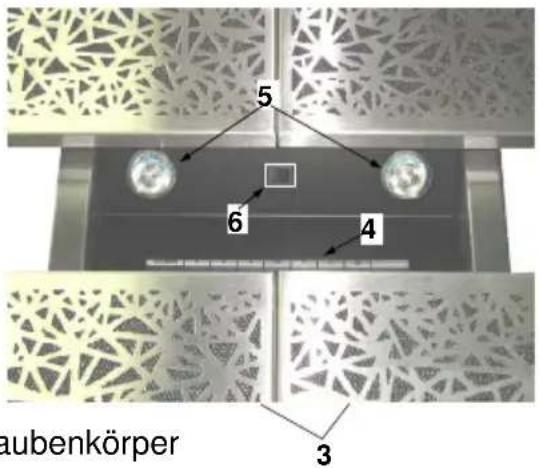

Produktbeschreibung

2 3 4 1 3

5 6 4 3 aubenkörper

1 Haubenkörper

2 Turm

3 Bedienteil

4 Metallfilter

5 Beleuchtung (Halogen)

6 Schalter für LED-Beleuchtung (Option)

Bedienelement 7-Punkt Steuerung (Arte Wand)

Das Bedienfeld besteht aus 7 Tasten.

GUTMAIN 1 2 3 Int 0 9

Lüfterleistung

Über die ersten vier Tasten wird die Lüfterleistung gesteuert:

Taste „1“ = niedrige Lüfterleistung

Taste „2“ = mittlere Lüfterleistung

Taste „3“ = hohe Lüfterleistung

Taste „Int“ = Intensivstufe

Zum Einschalten eine beliebige Taste drücken. Zum Ausschalten wird die hinterleuchtete Taste gedrückt. Die Intensivstufe schaltet automatisch nach drei min. auf eine hohe Motorleistung (Stufe 3) zurück.

Automatische Nachlaufzeit

Durch Drücken der Taste mit dem Uhr symbol wird die automatische Nachlaufzeit aktiviert. Die Dunstabzugshaube schaltet von Stufe 3 auf Stufe 1 zurück und läuft dort \~15 min., bevor diese dann abschaltet.

Beleuchtung

Drücken Sie die Taste mit dem Beleuchtungssymbol, um die Beleuchtung einzuschalten. Durch nochmaliges Drücken wird die Beleuchtung ausgeschaltet. Durch langes Drücken wird die Beleuchtung gedimmt. Durch nochmaliges langes Drücken wird die Helligkeit wieder erhöht. Nach langem Alleinbetrieb der Beleuchtung kann sich der Lüfter selbstständig einschalten. Diese Überhitzungsschutzfunktion schaltet den Lüfter automatisch wieder aus.

Anzeige Fettfilterreinigung

Wenn die Fettfilteranzeige aufleuchtet (Taste rechts), muss der Filter gereinigt werden. Nach dem Reinigen des Filters die rechte Taste mindestens fünf Sekunden gedrückt halten. Anzeigeleuchte erlischt. Die Fettfilteranzeige wird nach max. 15 Betriebsstunden oder 14-tägig aktiviert (auch wenn nicht gekocht wird).

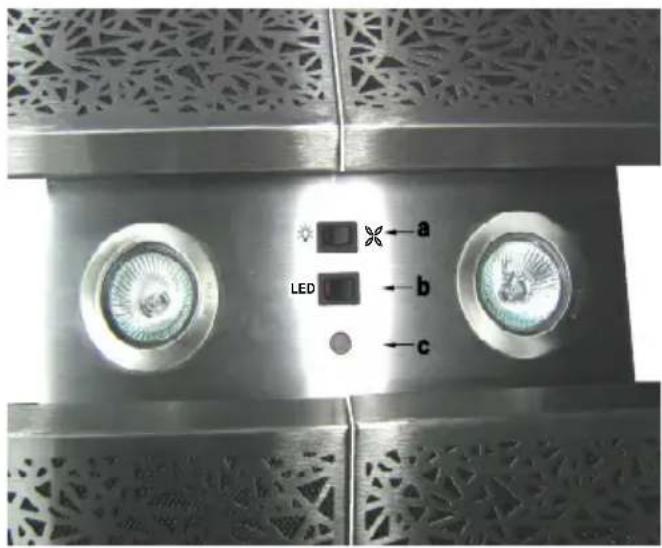

Bedienelement: Kippschalter (Arte Insel)

a Licht EIN - Ventilatorleistung
b LED- Beleuchtung EIN-AUS (Option)
c Sensor Fernbedienung

a.) Drücken des Schalters nach links: Licht EIN / AUS

a.) Drücken des Schalters nach rechts:

Die Lüfterleistung erhöht sich mit jedem Drücken um eine Stufe und wird im Oberturm anhand von LED's angezeigt. Drücken des Schalters für 3 sec nach rechts: Haube schaltet sich ab.

Die Filtersättigungsanzeige wird gleichfalls über diesen Schalter zurückgesetzt. Drücken Sie hierzu bitte den Schalter rechtsseitig solange bis die rote LED erlischt.

LED-Anzeige (befindlich am Oberturm)

Angaben über den Betriebszustand der

	Nachlauf	grüne LED
	Stufe 1	grüne LED
	Stufe 2	grüne LED
	Stufe 3	grüne LED
	Intensiv Stufe	grüne LED
	Filtersättigungsanzeige	rote LED

Haube sind an der LED-Anzeige des Gerätes abzulesen:

b.) Schalter: EIN / AUS für LED Filter-hinterleuchtung
c.) Sensor für Fernbedienung

Bei Aufleuchten der roten LED sind die Metallfilter zu reinigen (siehe Abschnitt Reinigung und Pflege). Die Filtersättigungsanzeige leuchtet nach max. 15 Betriebsstunden oder 14-tägig auf (auch wenn nicht gekocht wird).

Reinigung und Pflege

Reinigung von Oberflächen

Gefahr durch Stromschlag! Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos machen. Beim Reinigen ist

de

darauf zu achten, dass kein Wasser in das Gerät eindringt.

Frühzeitiges Reinigen der Oberfläche erspart später ein mühevolles Entfernen von hartnäckigen Verschmutzungen. Beim Reinigen nur handelsübliche Spülmittel oder Allzweckreiniger verwenden, die für Edelstahl / Aluminium geeignet sind. Niemals scheuernde Reiniger oder Stahlwolle verwenden. Nach dem Reinigen der Haube die Edelstahlflächen mit einem Edelstahlpflegemittel pflegen. Lackierte Oberflächen nur mit leichter Spülmittellauge und einem sehr weichen Tuch reinigen. Das Bedienteil nur mit einem weichen, feuchten Tuch reinigen. Bei Hauben mit Platte unterhalb des Filters (Randabsaugung) kommt es zu Fettablagerungen am Plattenrand. Diese Ablagerungen sind physikalisch begründet und keine Fehlfunktion der Haube. Bitte die Platte unterhalb des Filters regelmäßig reinigen, um hartnäckigen Verschmutzungen vorzubeugen.

Reinigungs- und Pflegehinweise

Beim Reinigen der Metallfilter sind die zugänglichen Gehäuseteile von abgelagertem Fett zu befreien. Dadurch wird einer Brandgefahr vorgebeugt und die Funktionalität bleibt erhalten. Zum Reinigen der Dunstabzugshaube heiße Spül-lauge oder mildes Fensterputzmittel verwenden. Kratzen Sie angetrocknete Verschmutzungen nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. Bitte verwenden Sie keine scheuernden Mittel oder kratzende Schwämme.

Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, da matte Stellen entstehen könnten.

Vorsicht: Küche ausreichend belüften, keine offene Flamme.

Das Bedienfeld nur mit einem weichen, feuchten Tuch reinigen (milde Spüllauge). Keinen Edelstahlreiniger für den Schiebeschalter/Drucktaster verwenden.

Edelstahloberflächen:

Verwenden Sie einen milden, nicht scheuernden Edelstahlreiniger. Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit Sand-Soda-, Säure- oder chloridhaltigen Putzmitteln reinigen! Reinigen Sie nur in Schliffrichtung.

Wir empfehlen unseren Edelstahlreiniger № 461731. Bestell-Adresse siehe beiliegendes Service-Heft.

Aluminium-, Lack- und Kunststoff- oberflächen:

Verwenden Sie ein weiches Mikrofasertuch. Keine trockenen Tücher verwenden. Verwenden Sie ein mildes Fensterreinigungsmittel und keine aggressiven, säure- oder laugenhaltigen Reiniger! Keine Scheuermittel verwenden.

Metallfilter

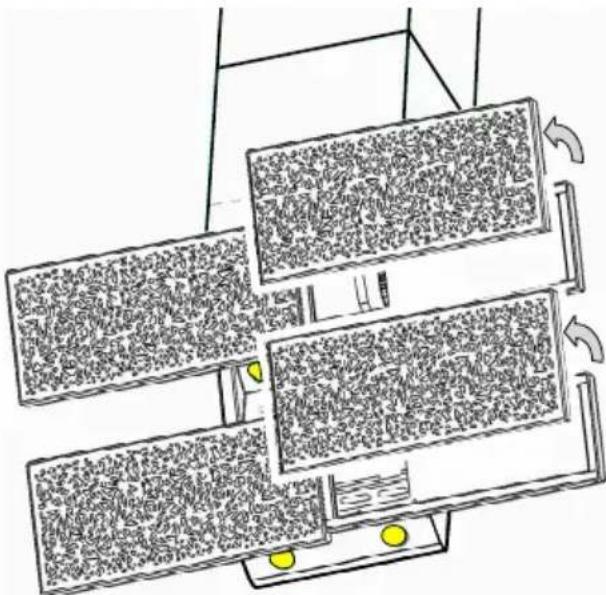

Ausbau Filter

Brandgefahr! Durch fetthaltige Rückstände wird die Leistung der Dunstabzugshaube beeinträchtigt und die Brandgefahr erhöht sich. Um einer Brandgefahr vorzubeugen, den Metallfilter unbedingt regelmäßig reinigen. Die Fettfilter müssen spätestens alle zwei Wochen gereinigt werden. Hierzu den

Metallfilter mit der Hand an der Ober- und Unterseite greifen und nach vorne ziehen bis sich der Magnetkontakt löst. Dann den Metallfilter absenken und den Sicherungshacken lösen. Der Metallfilter kann nun nach unten herausgenommen werden. Der Einbau erfolgt in umgekehrter Reihenfolge.

Den Metallfilter reinigt man am Besten in der Spülmaschine oder unter Verwendung eines schonenden Geschirrspülmittels. Für eventuelle Verfärbungen durch Verwendung aggressiver Spülmittel übernimmt der Hersteller keine Garantie. Temperaturen über 65 Grad sind in jedem Fall zu vermeiden.

Achtung: Keine Drei-Phasen-Reiniger verwenden oder Filter in einer gewerblichen Spülmaschine reinigen. Eine Reinigung mit aggressiven Reinigern wie Benzin, Aceton, Trichlorethylen etc. führt zur Zerstörung der Metallfilter! Den Metallfilter nach dem Reinigen wieder einsetzen.

Aktivkohlefilter

Bei einem Modell der C-Version mit Gebläsevariante Umluft befindet sich ein Aktivkohlefilter im Turm. Bitte hierzu separate Anleitung „Aktivkohle“ beachten!

Beleuchtung

Defekte Leuchtmittel müssen unverzüglich ausgetauscht werden. Vor dem Austausch der Leuchtmittel trennen Sie bitte die Dunstabzugshaube vom Stromnetz! Bitte solange warten, bis sich die Beleuchtungselemente abgekühlt haben.

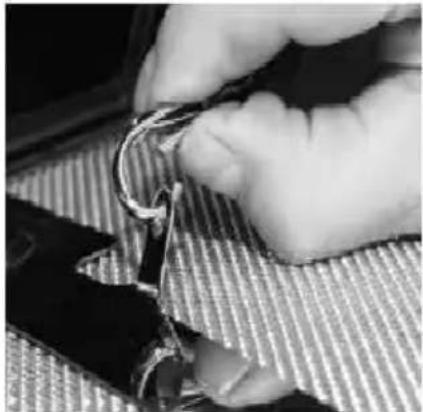

Beleuchtungsaustausch

Die Halogenleuchtmittel an der Vorderseite der Haube nach vorne abziehen. Hierzu die Klemmfeder (1) zusammendrücken, so dass diese aus ihrer Ausbuchtung rutscht.

Nun das Leuchtmittel samt Fassung, Feder und Kabel (2) nach vorne ziehen. Dann das Leuchtmittel aus der Fassung lösen (Steckverbindung) und gegen ein neues Halogenleuchtmittel austauschen. Der Einbau erfolgt in umgekehrter Reihenfolge. Bitte darauf achten, dass die Feder wieder in die Ausbuch- tung einrastet.

Störungen

Wenden Sie sich bitte sofort an unseren Kundendienst, wenn:

-die Dunstabzugshaube undefinierbare Geräusche verursacht und Sie nach Prüfung der Abluftleitung keine Mängel feststellen können;

-Sie feststellen, z.B. durch Hören seltsamer Geräusche, dass der Motor fehlerhaft oder defekt ist;

-die Schaltung nicht ordnungsgemäß funktioniert.

Bitte geben Sie unbedingt die Bezeichnung des Typs Ihrer Dunstabzugshaube und die dazugehörige Serien-Nummer an. Sie finden diese Angaben auf dem Typenschild. Dieses befindet sich im Bereich der Metallfilter im Haubeninnern.

Entsorgung

Verpackung

Die Verpackung der Dunstabzugshaube ist recyclebar. Als Verpackungsmaterialien werden Karton und Polyethylenfolie (PE) verwendet. Diese Materialien sind umweltgerecht und nach den jeweiligen vor Ort geltenden Vorschriften zu entsorgen.

Dunstabzugshaube

Über eine umweltgerechte Beseitigung veralteter Haushaltsgeräte berät Sie auch gerne Ihre Gemeinde.

Umwelthinweise

Alle Modelle aus dem Hause GUTMANN sind entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Diese Richtlinie gibt die Rahmenbedingungen für eine EU-weit gültige Rücknahme und Verwertung von Altgeräten vor. Bitte informieren Sie sich über aktuelle Entsorgungswege bei Ihrem Fachhändler.

Technische Änderungen vorbehalten.
