BEDIENUNGSANLEITUNG Visual Gutmann

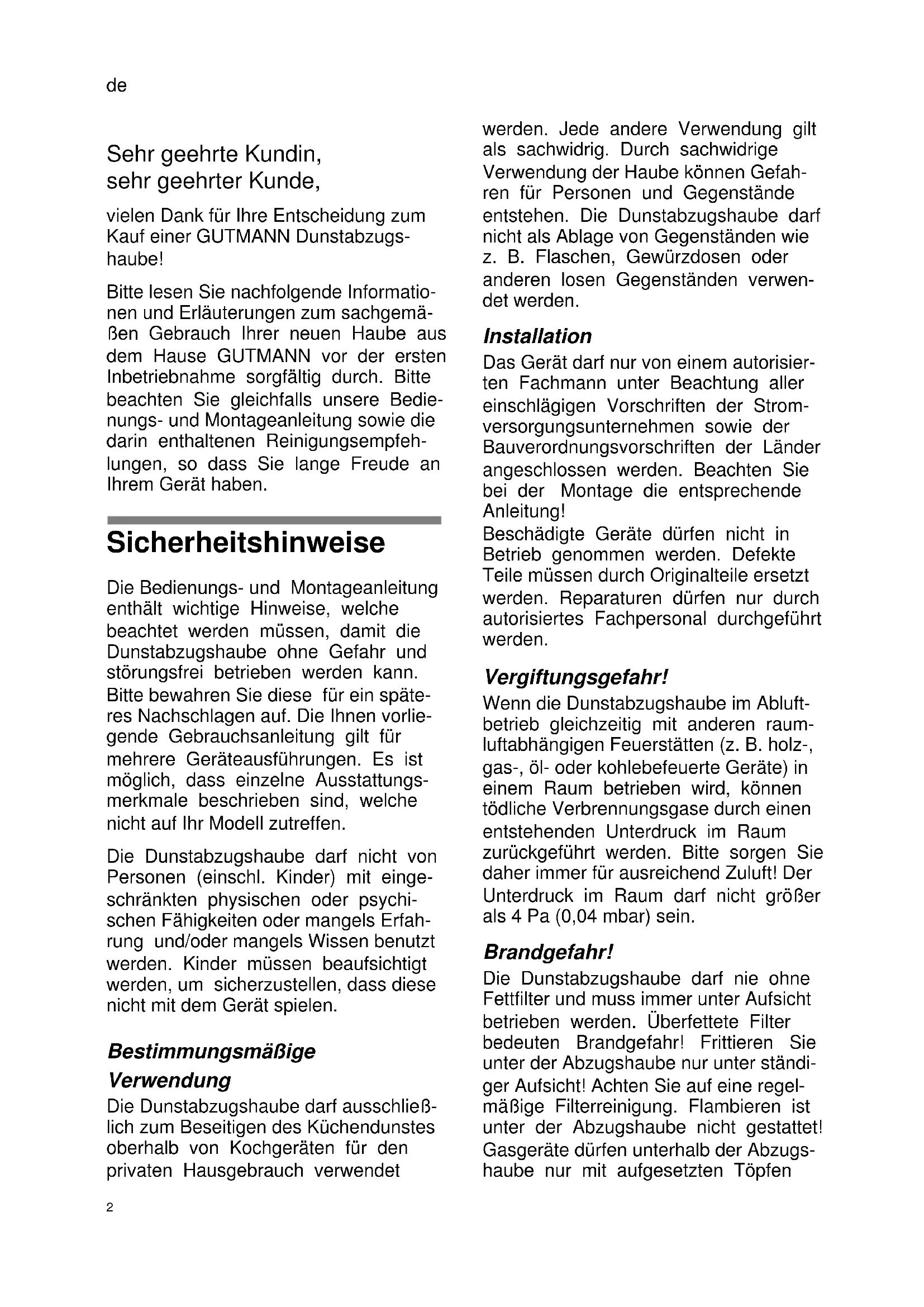

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für ihre Entscheidung zum Kauf einer GUTMANN Dunstabzugshaube!
Bitte lesen Sie nachfolgende Informationen und Erläuterungen zum sachgemäßen Gebrauch ihrer neuen Haube aus dem Hause GUTMANN vor der ersten Inbetriebnahme sorgfältig durch.itte beachten Sie gleichfalls unsere Bedienungs- und Montageanleitung sowie die darin enthaltenen Reinigungsemphelungen, so dass Sie large Freude an Ihrem Gerät haben.
Sicherheitshinweise
Die Bedienungs- und Montageanleitung enthalt wichtige Hinweise, welche beachtet werden müssen, damit die Dunstabzugshaube ohne Gefahr und störungsfrei betrieben werden kann.itte bewahren Sie diese fur ein späteres Nachschlagen auf. Die Ihnen vorliegende Gebrauchsanleitung gilt fur mehrere Geräteausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschreiben sind, welche nicht auf Ihr Modell zutreffen.
Die Dunstabzugshaubearficht von Personen (einschl. Kinder)mit eingeschrankten physischen oder psychischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden.Kinder müssen beaufsichtigt werden,um Sicherzustellen,dass dieser nicht mit dem Gerät speien.
Bestimmungsmäßige
Verwendung
Die DunstabzugshaubearfasschlieblichzumBeseitigendesKuchendunstesoberhalb vonKochgeraten fur denprivatenHausgebrauch verwendet
werden. Jede andere Verwendung gilt als sachwidrig. Durch sachwidrige Verwendung der Haube konnen Gefahren fur Personen und Gegenstände entstehen. Die Dunstabzugshaube darf nicht als Ablage von Gegenständen wie z. B. Flaschen, Gewurzdosen oder anderen losen Gegenständen verwendet werden.
Installation
Das Gerätarf nur von einem autorisierten Fachmann unter Beachtung allereinschlädigen Vorschriften der Stromversorgungsunternehmen sowie der Bauverordnungsvorschriften der Länder angeschlossen werden. Beachten Sie bei der Montage die entsprechende Anleitung!
Beschädigte Geräte)dürfen nicht in Betrieb genommen werden. Defekte Teile müssen durch Originalteile ersetzt werden. Reparaturen dürfen nur durch autorisiertes Fachpersonal durchgeführt werden.
Vergiftungsgefahr!
Wenn die Dunstabzugshaube im Abluftbetrieb gleichzeitig mit anderen raumluftabhängigen Feuerstätten (z. B. holz-, gas-, ol- oder kohlebefeuerte Geräte) in einem Raum betrieben wird, konnen tödliche Verbrennungsgase durch einen entstehenden Unterdruck im Raum zurückgeführt werden.itte sorgen Siethereimer für ausreichend Zuluft! Der Unterdruck im Raum darf nicht großer als 4 Pa (0,04 mbar) sein.
Brandgefahr!
Die Dunstabzugshaubearf Nie ohne Fettfilter und muss immer unter Aufsicht betrieben werden. Überfettete Filter bedeuten Brandgefahr! Frittieren Sie unter der Abzugshaube nur unter ständiger Aufsicht! Achten Sie auf eine regelmäßige Filterreinigung. Flambieren ist unter der Abzugshaube nicht gestattet! Gasgeräte dürfen unterhalb der Abzugshaube nur mit aufgesetzten Töpfen
benutzt werden! Falls Sie mehr als drei gasbetriebene Kochstellen gleichzeitig nutzen, betreiben Sieitte die Abzugshaube auf der Leistungsstufe „2" oder hoher. So wird ein Wärnestau im Gerät vermieden.
Vorbereitung Inbetriebnahme
Das Haubenmodell entspricht den einschlagigen Sicherheitsbestimmungen für Kucheneinrichtungen in Privathaushalten. Die Anforderungen, welche der Aufstellungssort erfüllen miss, sind in der zum Gerat gehörenden Benutzer Dokumentation beschreiben. Falls Sie über die Zulässigkeit der Aufstellung in der vorgesehenen Umgebung Zweifel haben, wenden Sie sichitte an unseren Service. Beschädigte Geräte dürfen nicht in Betrieb genommen werden. Defekte Teile müssen durch Original-Ersatzteile oder durch von GUTMANN benannte Teile ersetzt werden. Reparaturen dürfen nur durch autorisiertes Fachpersonal durchgeführt werden.
Aktivkohlefilter
Bitte bei in GUTMANN Dunstabzugshauben eingesetzten Aktivkohlefiltern (C-Version) separate Bedienungsanleitung beachten!
Transport, Auspacken, Aufstellen
Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, kann Betauung auftreten.itte warten Sie bis das Gerät temperaturangeglichen und absolut trocken ist, bevor Sie es in Betriebnehmen. Die Akklimatisationszeit ist abhängig von Temperaturdifferenz und Gerät sowie dessen Aufbau. Sie sollen aber mindestens 12 Stunden betragen.
Anschluss Stromnetz
Überprüfen Sie, ob die angegebene Nennspannung des Gerätes mit der ortlichen Netzspannung übereinstimmt. Eine falsche Einstellung führt zur Beschädigung bzw. Zerstörung der Geräts.
Überprüfen Sie vor dem Betrieb, ob alle Kabel und Leitungen einwandfrei und unbeschädigt sind. Achten Sie insbesondere darauf, dass die Kabel keine Knickstellen aufweisen, um Ecken herum nicht zu kurz verlegt worden sind und keine Gegenstände auf den Kabeln stehen. Achten Sie weiterhin darauf, dass alle Steckverbindungen fest sitzen. Eine fehlerhafte Schirmung oder Verkabelung gefährdet ihre Gesundheit (elektrischer Schlag) und kann andere Geräte zerstären. Geräte mit Netzstecker werden mit einer Sicherheitsgeprüften Netzleitung des Einsatzlandes ausgerüstet und dürfen nur an eine vorschrifsmäßige geerdete Schutzkontakt-Steckdose angeschlossen werden, andernfalls droht elektrischer Schlag. Stellen Sie safer, dass die Steckdose am Gerät oder die Schutzkontakt-Steckdose der Hausinstallation frei zugänglich ist, damit im Notfall oder bei Service-bzw. Wartungsarbeiten das Netzkabel aus der Steckdose gezogen werden kann.
Gefahr durch elektrischen
Schlag!
Reinigen Sie die Haube nicht mit einem Dampfreiniger oder mit Wasserdruck. Beim Reinigen der Haube muss diese vorher vom Stromnetz getrennt werden.
Allgemeine Funktionswise
Die Dunstabzugshaube ist speziell für die Absaugung von Kochdünsten im privaten Hausgebrauch entwickelt worden. Die aufsteigenden Kochdünste werden von der Haube erfasst und mittels einer Innenrahenabsaugung über innenliegende Metallfilter abgesaugt. Die Metallfilter werden im Haubenkorper durch Magnete gehalten. Bei der entstehenden Absaugung handelt es sich um eine sehr effektive, zentrale Innenaumabsaugung. Die Zugänglichkeit der Metallfilter ist bei diesen Haubenmodellen von unter problemlos sowie ohne Werkzeug gewährleistet. Die Absaugleistung wird über das Bedienfeld geregelt. Neben der Beleuchtung, diezentral dozensent versenkten angeordnet ist, werden über das Bedienfeld auch Zusatzfunkti- onen gesteuet. Die Ausleuchtung der Kochfläche übernehmen mehrere Halogenspots.

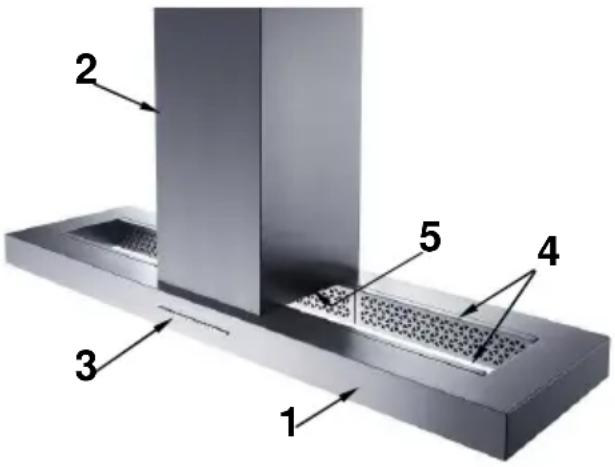

Produktbeschreibung
1 Haubenkörper
2 Turm
3 Bedienteil
4 Metalfilter
5 Beleuchtung (innerliegend)
Bedienelement 7-Punkt Steuerung
Das Bedienfeld besteht aus 7 Tasten.
Lüfterleistung
Über die ersten vier Tasten wird die Lüfterleistung gesteuert:
Taste,1" = niedrige Lüfterleistung
Taste 2^46 = mittlere Lüfterleistung
Taste 3^46 = hohe Lüfterleistung
Taste „Int“ = Intensivistufe
Zum Einsatzen eine beliebige Tastes drücken. Zum Ausschalten wird die hinterleuchtete Tastes gedrückt. Die Intensivstufe schaltet automatisch nach drei min. auf eine hohe Motorleistung (Stufe 3) zurück.
Automatische Nachlaufzeit
Durch Drücken der Taste mit dem Uhrsymbol wird die automatische Nachlaufzeit aktiviert. Die Dunstabzugshaubeschaltet von Stufe 3 auf Stufe 1 darüber und lauft Dort 15 min., bevor diese dann abschaltet.
Beleuchting
Drucken Sie die Taste mit dem Beleuch-tungssymbol, um die Beleuchtung ein-zuschalten. Durch nochmaliges Drucken wird die Beleuchtung ausgeschaltet. Durch langes Drucken wird die Beleuchtung gedimmt. Durch nochmaliges langes Drucken wird die Helligkeit wieder erhoht. Nach langem Alleinbetrieb der Beuleuchtung kann sich der Lufter selbstständig einschalten. Diese Überhitzungsschutzfunktion schaltet den Lufter automatisch wieder aus.
Anzeige Fettfilterreinigung
Wenn die Fettfilteranzeige aufleuchtet (Taste rechts), muss der Filter gereinigt
werden. Nach dem Reinigen des Filters die rechte Taste mindestens fünf Sekunden gedrückt halten. Anzeigeleuchte erlischt. Die Fettfilteranzeige wird nach max. 15 Betriebsstunden oder 14-tägig aktiviert (auch wenn nicht gekocht wird).
Reinigung und Pflege
Reinigung von Oberflächen
Gefahr durch Stromschlag! Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos machen. Beim Reinigen ist darauf zu achten, dass kein Wasser in das Gerät eindringt.
Fruhzeitiges Reinigen der Oberfläche erspart später ein muhevolles Entfernen von hartnackigen Verschmutzungen. Beim Reinigen nur handelsübliche Spulmittel oder Allzweckreiniger verwenden, die für Edelstahl / Aluminium geeignet sind. Niemals scheuernde Reiniger oder Stahlwolle verwenden. Nach dem Reinigen der Haube die Edelstahlflächen mit einem Edelstahlpflegemittel pflegen. Lackierte Oberflächen nur mit leichter Spulmittellauge und einem sehr weichen Tuch reinigen. Das Bedienteil nur mit einem weichen, feuchten Tuch reinigen. Bei Hauben mit Platte unterhalb des Filters (Randabsaugung) kommt es zu Fettablagerungen am Plattenrand. Diese Ablagerungen sind physikalisch begründet und keine Fehlfunktion der Haube.itte die Platte unterhalb des Filters regelmäßig reinigen, um hartnackigen Verschmutzungen vorzubeugen.
Reinigungs.- und Pflegehinweise
Beim Reinigen der Metallfilter sind die zugänglichen Gehauseteile von abgelagertem Fett zu befren. Dadurch wird einer Brandgefahr vorgebeugt und die Funktionalität bleibt erhalten.
Zum Reinigen der Dunstabzugshaube besteht Spüllauge oder mildes Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzungen nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.itte verwenden Sie keine scheuernden Mittel oder kratzende Schwämme.
Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, da matte Stellen entstehen können.
Vorsicht: Küche ausreichend belüften, keine offene Flamme.
Das Bedienfeld nur mit einem weichen, feuchten Tuch reinigen (milde Spullauge). Keinen Edelstahlreiniger für den Schiebeschalter/Drucktaster verwenden.
Edelstahloberflächen:
Verwenden Sie einen milden, nicht scheuernden Edelstahlreiniger. Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit Sand-, Soda-, säure- oder chloridhaltigen Putzmitteln reinigen! Reinigen Sie nur in Schliffrichtung.
Wir empfehlen unseren Edelstahlreiniger Nr. 461731. Bestell-Adresse siehe beiliegendes Service-Heft.
Aluminium-, Lack- und Kunststoffoberflächen:
Verwenden Sie ein weiches Mikrofasertuch. Keine trockenen Tücher verwenden. Verwenden Sie ein mildes Fensterreinigungsmittel und keine aggressiven, säure- oder laugenhaltigen Reiniger! Keine Scheuermittel verwenden.
Metalfilter

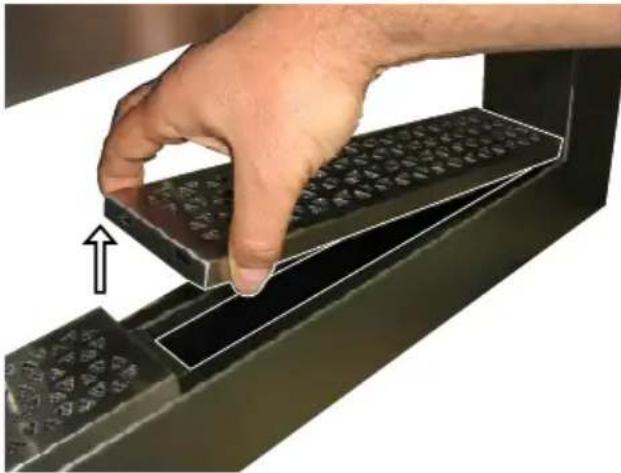

Ausbau Filter
Brandgefahr! Durch fetthaltige Rückstände wird die Leistung der Dunstabzugshaube beeinträchtigt und die Brandgefahr erhöht sich. Um einer Brandgefahr vorzubeugen, den Metallfilter unbedingt regelmäßiger reinigen. Die Fettfilter mussen spätestens alle zwei Wochen gereinigt werden. Hierzu den Metallfilter mit der Hand an der Oberund Unterseite greifen und nach vorneziehen bis sich der Magnetkontakt lost. Nun kann der Metallfilter nach unter herausgenommen werden. Der Einbau erfolgt in umgekehrter Reihenfolge.
Reinigung Filter
Den Metallfilter reinigt man am Besten in der Spülmaschine oder unter Verwendung eines schonenden Geschirrspulmittels. Für eventuelle Verfarbungen durch Verwendung aggressiver Spülmitel übernimmt der Hersteller keine Garantie. Temperaturen über 55 Grad sind in jedem Fall zu vermeiden.
Achtung: Keine Drei-Phasen-Reiniger verwenden oder Filter in einer gewerblichen Spulmaschine reinigen. Eine Reinigung mit aggressiven Reinigern wie Benzin, Aceton, Trichlorethylen etc. führt zur Zerstörung der Metallfilter! Den Metallfilter nach dem Reinigen wieder einsetzen.
Aktivkohlefilter
Bei einem Modell der C-Version mit Geblasevariante Umluft befindet sich ein Aktivkohlefilter im Turm.itte hierzu separate Anleitung „Aktivkohle" beachten!
Beleuchtung
Defekte Leuchtmittel müssen unverzüglich ausgetauscht werden. Vor dem Austausch der Leuchtmittel trennen Sieitte die Dunstabzugshaube vom Stromnetz!itte solange warten, bis sich die Beleuchtungselemente abgekühlt haben.

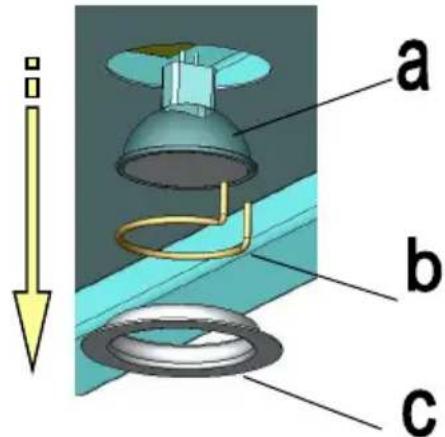

Beleuchtungsaustausch (35 Watt)
Zum Austausch der Leuchtmittel (Gliuhbirne inkl. Reflektor) zunachst den Haltering (c) mittels Schraubendreher aus der Haube hers aus hebeln. Danach den Stecker von der Gluhbirne (a) losen und diese von der Halterung trennen. Hierfür muss der Federring (b) zusammengetrkt und nach oben entfernt werden. Der Einbau des neuen Leuchtmittels erfolgt in umgekehrter Reihenfolge.
Störungen
Wenden Sie sichitte sofort an unseren Kundendienst, wenn:
-die Dunstabzugshaube undefinierbare Gerausche verursacht und Sie nach Prüfung der Abluftleitung keine Mängel feststellen können;
-Sie feststellen, z.B. durch Horen seltsamer Geräusche, dass der Motor fehler-haft oder defekt ist;
-die Schaltung nicht ordnungsgemäß Funktioniert.
Bitte geben Sie unbedingt die Bezeichnung des Typs Ihrer Dunstabzugshaube und die dazugehörige Serien-Nummer an. Sie finden diese Angaben auf dem Typenschild. Dieses befindet sich im Bereich der Metallfilter im Haubeninnern.
Entsorgung
Verpackung
Die Verpackung der Dunstabzugshaube ist recyclelbar. Als Verpackungsmaterialien werden Karton und Polyethylenfolie (PE) verwendet. Diese Materialien sind umweltgerecht und nach den jeweiligen vor Ort geltenden Vorschriften zu entsorgen.
Dunstabzugshaube
Über eine umweltgerechte Beseitigung veralteter Haushaltsgeräte berät Sie auch gemeinsener Gemeinde.
Umwelthinweise
Alle Modelle aus dem Hause
GUTMANN sind entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Diese Richtlinie gibt die Rahmenbedingungen für eine EU-weit gültige Rücknahme und Verwertung von Altgeräten vor.itte informieren Sie sich über aktuelle Entsorgungswege bei ihrem Fachhändler.
Technische Daten
Anschluss ans Netz:
230 V / 50 Hz, max. 500 Watt
Leuchtmittel: Halogen Kaltlicht 12V 28 Watt
fr
halogen.žárovka: Halogen Kaltlicht 12V 28 Watt
Exklusiv-Hauben GUTMANN GbTHWANN
Mühlacker Straße 77
D-75417 Muhlacker
Deutschland
info@gutmann-exklusiv.eu
www.gutmann-exklusiv.eu
HRB 705602 Amtsgericht Mannheim
DE263391836
Index: 12/11 Artikel Nr.: 1805
