MANUALE UTENTE Visual Gutmann

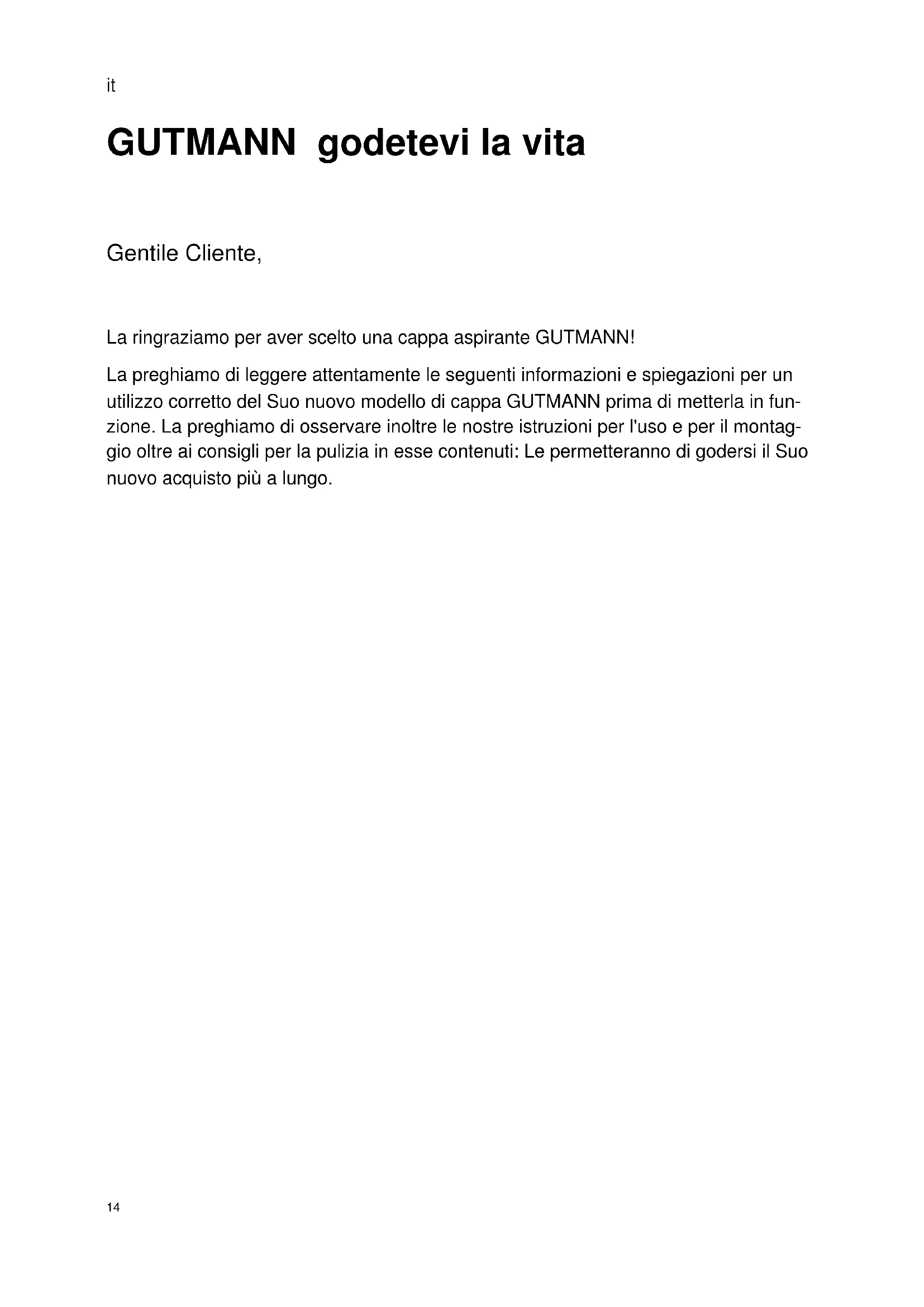

GUTMANN godetevi la vita

Gentile Cliente, La ringraziamo per aver scelto una cappa aspirante GUTMANN! La preghiamo di leggere attentamente le seguenti informazioni e spiegazioni per un utilizzo corretto del Suo nuovo modello di cappa GUTMANN prima di metterla in fun- zione. La preghiamo di osservare inoltre le nostre istruzioni per l'uso e per il montag- gio oltre ai consigli per la pulizia in esse contenuti: Le permetteranno di godersi il Suo nuovo acquisto più a lungo.it

Avvertenze di sicurezza Le presenti istruzioni per l'uso e per il montaggio contengono importanti avver- tenze da osservare al fine di garantire un funzionamento della cappa impecca- bile e sicuro. Conservare le presenti istruzioni per consultazioni future. Le presenti istruzioni per l'uso sono appli- cabili a dispositivi di diverse versioni. È possibile che alcune delle dotazioni ac- cessorie qui descritte non siano disponi- bili nel modello in Suo possesso. La cappa aspirante non può essere aziona- ta da soggetti (bambini compresi) con attitudini fisiche o psichiche limitate o da soggetti privi dell'esperienza e/o della competenza necessarie. Sorvegliare i bambini al fine di evitare che giochino con il dispositivo. Utilizzo conforme La cappa aspirante potrà essere utiliz- zata esclusivamente per l'eliminazione dei vapori da cucina sopra piani di cottu- ra d'uso privato. Qualsiasi utilizzo diver- so sarà considerato improprio. Un utiliz- zo improprio della cappa può rappresen- tare un pericolo per persone o cose. La cappa aspirante non potrà essere utiliz- zata come piano d'appoggio per oggetti quali bottiglie o barattoli per spezie o altri oggetti sciolti. Installazione Il dispositivo può essere installato esclu- sivamente da un tecnico autorizzato in osservanza di tutte le disposizioni appli- cabili relative all'alimentazione elettrica e delle norme tecniche di progettazione del paese di utilizzo. Per il montaggio, consultare le relative istruzioni di mon- taggio! Non azionare i dispositivi danneggiati. Le parti difettose dovranno essere sosti- tuite con ricambi originali. Qualsiasi ripa- razione dovrà essere eseguita solo da personale tecnico autorizzato. Pericolo di intossicazione! Quando la cappa aspirante funziona con aria di scarico ed è utilizzata contempo- raneamente con altri focolari a contatto con l'aria esterna (dispositivi azionati a legna, a gas, a petrolio o a carbone) nello stesso ambiente, possono sprigio- narsi gas di combustione letali per via della formazione di depressione nell'am- biente. Si prega pertanto di garantire in ogni momento un ricircolo d'aria suffi- ciente! La depressione nel locale di uti- lizzo non potrà superare 4 Pa (0,04,04mbar). Pericolo di incendio! La cappa aspirante non dovrà essere azionata senza il filtro antigrasso e do- vrà sempre essere utilizzata sotto sorve- glianza. Filtri saturati di grasso significa- no pericolo di incendio! Friggere sotto la cappa aspirante solo sotto costante sorveglianza! Fare in modo di garantire una pulizia regolare dei filtri. Non è per- messo fiammeggiare sotto la cappa aspirante! I dispositivi a gas possono essere impiegati sotto la cappa aspiran- te solo con la pentola appoggiata sul fuoco! Qualora si utilizzassero simulta- neamente più di 3 piani cottura a gas, azionare la cappa aspirante alla velocità 2 o superiore. In questo modo si eviterà un accumulo di calore all'interno del dispositivo. Preparazione messa in funzione Questo modello di cappa soddisfa le norme di sicurezza applicabili alle appa- recchiature per cucine d'uso privato. I requisiti che la zona di installazione de- ve soddisfare sono specificati nel manu- ale utente del dispositivo specifico. In caso di dubbi rispetto all'idoneità all'in- stallazione dell'ambiente previsto per l'utilizzo, La preghiamo di rivolgersi al nostro servizio clienti. Non azionare i dispositivi danneggiati. I componenti difettosi dovranno essere sostituiti con ricambi originali o con ricambi espressa- mente indicati da GUTMANN. Qualsiasi riparazione dovrà essere eseguita solo da personale tecnico autorizzato.it

Filtro a carbone attivo Per i filtri a carbone attivo (versione C) utilizzati nelle cappe aspiranti GUT- MANN, osservare le istruzioni per l'uso corrispondenti! Trasporto, disimballaggio e montaggio Quando il dispositivo viene trasportato da un ambiente freddo nel luogo di uti- lizzo, può prodursi della condensa. At- tendere finché il dispositivo si sia adatta- to alla temperatura e sia completamente asciutto prima di procedere alla sua messa in funzione. Il tempo di acclima- tazione varia in funzione dell’escursione termica e dell’apparecchio specifico e della sua composizione; tuttavia, in ogni caso non dovrebbe essere inferiore alle 12 ore. Collegamento alla rete elettrica Accertarsi che la tensione nominale del dispositivo corrisponda alla tensione di rete del luogo di utilizzo. Una regolazio- ne scorretta causerebbe danni o la di- struzione del dispositivo. Prima del funzionamento, verificare che tutti i cavi e circuiti siano impeccabili e privi di danneggiamenti. Sincerarsi so- prattutto che i cavi non presentino incri- nature, che non siano stati tirati eccessi- vamente in prossimità degli angoli e che non siano schiacciati da oggetti. Assicu- rarsi inoltre che tutti i collegamenti siano ben saldi. Una schermatura o un ca- blaggio erronei possono compromettere la Sua salute (scosse elettriche) e met- tere fuori uso altre apparecchiature. I dispositivi dotati di una spina sono equi- paggiati con un cavo di rete testato in base alle norme di sicurezza del paese di utilizzo e possono essere collegati solo a prese con contatto di protezione con regolare messa a terra; in caso con- trario, sussiste il rischio di scosse elettri- che. Assicurarsi che la presa sul dispo- sitivo o la presa con contatto di protezio- ne dell'impianto interno siano accessibili liberamente, in modo tale da poter scol- legare il cavo dalla presa di corrente in caso di emergenza o per manutenzioni o riparazioni. Pericolo di scossa elettrica! Non pulire la cappa con pulitori a vapore o a pressione idraulica. Prima di proce- dere alla pulizia, scollegare la cappa dalla presa di corrente. Funzionamento generale La cappa aspirante è stata specifica- mente ideata per l'aspirazione di vapori da cucina in abitazioni private. I vapori da cucina ascendenti vengono raccolti dalla cappa ed aspirati tramite un’aspirazione nel telaio interno attra- verso i filtri in metallo interni. I filtri in metallo sono mantenuti nel corpo della cappa mediante magneti. L'aspirazione viene generata in maniera molto effica- ce al centro della cavità interna. L'ac- cessibilità dei filtri in metallo in questi modelli di cappa è facilmente garantita dal basso senza l'impiego di alcun uten- sile. La forza di aspirazione è regolabile dal pannello di comando. Oltre all'illumi- nazione - sobriamente disposta a scom- parsa al centro della cappa - anche altre funzioni aggiuntive possono essere co- mandate attraverso il pannello di co- mando. L'illuminazione uniforme del piano cottura è invece affidata a una serie di faretti alogeni.it

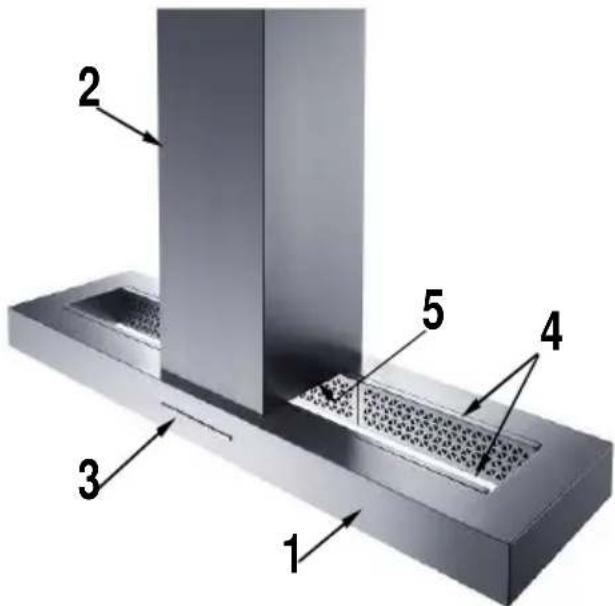

Descrizione del prodotto

1 Corpo della cappa 2 Colonna 3 Dispositivo di comando 4 Filtro in metallo 5 Illuminazione (interna) Elemento di comando Regolazione a 7 fasi

Il pannello di comando si compone di 7 tasti. Potenza del ventilatore Attraverso i primi quattro tasti è possibi-le regolare la potenza del ventilatore: tasto "1" = potenza del motore bassa tasto "2" = potenza del motore media tasto "3" = potenza del motore alta tasto "Int"= livello intensivo

Premere il tasto desiderato per attivare il ventilatore. Per spegnerlo, premere il tasto retroilluminato. Dopo tre minuti, il livello intensivo passa automaticamente a un livello di potenza del motore eleva-to (velocità 3). Tempo di coda automatico Premendo il tasto con il simbolo dell'ora si attiverà il tempo di coda automatico. La cappa aspirante passerà dalla veloci-tà 3 alla 1 e continuerà a funzionare a tale intensità per circa 15 minuti, dopodi-ché si spegnerà. Illuminazione Premere il pulsante raffigurante l'illumi-nazione per attivare l'illuminazione. Pre-mendo ripetutamente questo pulsante, si spegnerà l'illuminazione. Mediante una pressione prolungata si ridurrà l'in-tensità dell'illuminazione. Premendo nuovamente in modo prolungato si ripor-terà l'illuminazione all'intensità normale. In caso di funzionamento prolungato esclusivo dell'illuminazione può verifi-carsi l'inserimento automatico del venti-latore. Questa funzione protettiva anti-surriscaldamento disattiverà il ventilato-re in modo automatico. Indicatore di pulizia dei filtri antigrasso Quando si illumina l'indicatore di pulizia dei filtri antigrasso (tasto a destra), biso-gnerà procedere alla pulizia del filtro. In seguito alla pulizia del filtro mantenere premuto il tasto sulla destra per almeno cinque secondi. La spia si spegne. L'in-dicatore di pulizia dei filtri si attiva dopo un massimo di 15 ore di funzionamento ovvero 14 giorni (anche se non si ha cucinato). Pulizia e cura Pulizia delle superfici Pericolo di scossa! Disinserire la cappa aspirante estraendo la spina o scolle- gando l'interruttore di sicurezza. Duran-te l'operazione di pulizia fare attenzione che non filtri acqua nel dispositivo. Una pulizia tempestiva della superficie risparmierà la faticosa rimozione diit

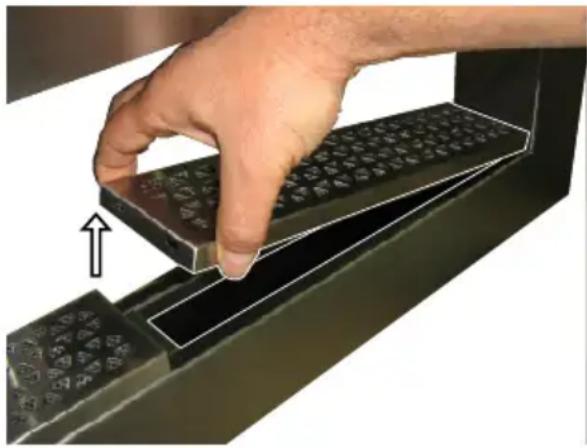

sporco ostinato. Per la pulizia utilizzare solamente detersivi o pulitori universali disponibili in commercio adatti all'acciaio inossidabile / all'alluminio. Non usare mai pulitori abrasivi o lana di acciaio. In seguito alla pulizia della cappa, trattare le superfici in acciaio inossidabile con un prodotto apposito per questo mate- riale. Pulire le superfici laccate esclusi- vamente con una soluzione detergente delicata e un panno morbido. Pulire il dispositivo di comando solo con un pan- no morbido umido. È possibile che nelle cappe dotate di una piastra sotto al filtro (aspirazione periferica) si depositi del grasso sui bordi della piastra. Questo effetto ha una motivazione fisica e non è pertanto da considerarsi un malfunzio- namento della cappa. Pulire la piastra posta sotto il filtro con regolarità al fine di prevenire lo sporco ostinato. Avvertenze per la pulizia e la cura Durante la pulizia dei filtri in metallo, rimuovere i depositi di grasso dalle parti accessibili dell'alloggiamento. Si prever- rà così il rischio di incendi, salvaguar- dando il funzionamento ottimale della cappa. Per la pulizia della cappa aspi- rante utilizzare soluzioni detergenti cal- de o prodotti delicati per la pulizia di vetri. Non grattare lo sporco incrostato, ma rimuoverlo delicatamente ammorbi- dendolo con un panno umido. Non utiliz- zare prodotti abrasivi o spugne che graf- fiano. Avvertenza: non impiegare alcol (spirito) sulle superfici plastiche, si po- trebbero produrre macchie opache. Attenzione: aerare bene la cucina, non lasciare fiamme aperte. Pulire il pannello di comando solo con un panno morbido umido (soluzione detergente delicata). Non utilizzare puli- tori per acciaio inossidabile per gli inter- ruttori a scorrimento / i pulsanti. Superfici in acciaio inossidabile: utilizzare un pulitore per acciaio inossi- dabile delicato e non abrasivo. Non puli- re le superfici in acciaio inossidabile con spugne che graffiano o con detersivi contenenti sabbia, soda, acidi o cloruri! Pulire solo nel senso della molatura. Raccomandiamo il nostro pulitore per acciaio inossidabile num. 461731. Indi- rizzo per le ordinazioni vedi libretto di assistenza allegato. Superfici laccate, in alluminio e in plastica: utilizzare un panno in microfibra morbi- do. Non usare panni asciutti. Utilizzare un pulitore per vetri delicato; mai utiliz- zare pulitori aggressivi o contenenti aci- di o alcali! Non utilizzare prodotti abrasivi. Smontaggio e pulizia del filtro metallico Pericolo d’incendio! A causa dei residui di grasso la potenza della cappa dimi- nuisce e il pericolo d’incendio aumenta. Per limitare il pericolo d’incendio, il filtro metallico deve essere pulito regolar- mente (vedi „Indicatore pulizia del fil- tro“). Al massimo ogni 14 giorni. Per farlo, afferrare il filtro in metallo con le mani dall'estremità superiore e inferiore e tirarlo verso di sé fino a far scollegare il contatto magnetico. Ora è possibile estrarre il filtro muovendolo verso il bas- so. L'inserimento avviene nell'ordine inverso. Pulizia dei filtri Il modo migliore per pulire il filtro in me- tallo è in lavastoviglie o utilizzando un detersivo per piatti delicato. Il produttore non assume alcuna responsabilità per eventuali scoloriture dovute all'impiego di detersivi aggressivi. Evitare in ogni caso temperature superiori ai 55 gradi. Attenzione: non utilizzare pulitori a treit

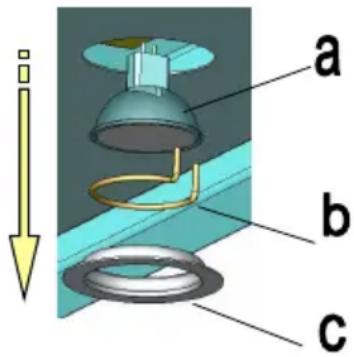

fasi né introdurre il filtro in lavastoviglie industriali. La pulizia con pulitori aggres- sivi quali benzina, acetone, tricloroetile- ne, ecc., provoca il deterioramento del filtro in metallo! Una volta terminata la pulizia, inserire nuovamente il filtro in metallo. Filtro a carbone attivo I modelli della versione C con compres- sore per il ricircolo dell'aria includono un filtro a carbone attivo nella colonna. Per questi modelli si prega di osservare le istruzioni corrispondenti "Carbone atti- vo" Sostituzione delle lam- padine Togliere la spina o staccare la corrente! La lampadina rotta rimane incandescen- te per un tempo piuttosto lungo. Quindi, prima di procedere alla sostituzione, aspettare che la lampadina si raffreddi. Per cambiare la lampadina (ad incande- scenza, compresi i riflettori), rimuovere il sostegno (c) sollevandolo con un cac- ciavite. Staccare la spina della lampadi- na ad incandescenza (a) e poi staccare la lampadina dal sostegno premendo la rondella (b) e portandola verso l’alto. Montare la nuova lampadina proceden- do al contrario.

Guasti Rivolgersi subito al nostro servizio clienti quando:

• - la cappa aspirante emette rumori indefinibili e non si siano constatate irregolarità nel corso del controllo del condotto dell'aria di scarico;

• - è possibile constatare (ad es. per via dell'insorgere di strani rumori), che il motore è difettoso o guasto;

- il circuito non funziona correttamente. È imprescindibile indicare il modello completo della cappa aspirante e il nu- mero di serie corrispondente. Troverà queste informazioni sulla targhetta se- gnaletica, posta in prossimità del filtro in metallo, all'interno della cappa. Smaltimento Imballaggio L'imballaggio della cappa aspirante è riciclabile. Come materiale di imballag- gio vengono impiegati cartone e pellico- la di polietilene (PE). Questi materiali vanno smaltiti in modo rispettoso dell'ambiente e in conformità alle norme relative vigenti. Cappa aspirante La Sua amministrazione comunale Le fornirà assistenza circa il corretto smalti- mento delle apparecchiature domesti- che usate. Nota ambientale Tutti i modelli di produzione GUTMANN sono contrassegnati in base alla Diretti- va europea 2002/96/CE sulle apparec- chiature elettriche ed elettroniche (waste electrical and electronic equipment – WEEE), la quale sancisce i criteri base per il ritiro e il ricupero di apparecchiatu- re usate, validi su tutto il territorio UE. La preghiamo di rivolgersi al Suo riven- ditore specializzato per informazioni sulle diverse modalità di smaltimento attuali. Modifiche tecniche riservate. Dati tecnici Allacciamento alla rete: 230 V / 50 Hz, max.: 500 Watt Lampade alogene fredde 12V 28Watten
