MANUALE UTENTE Abajo Gutmann

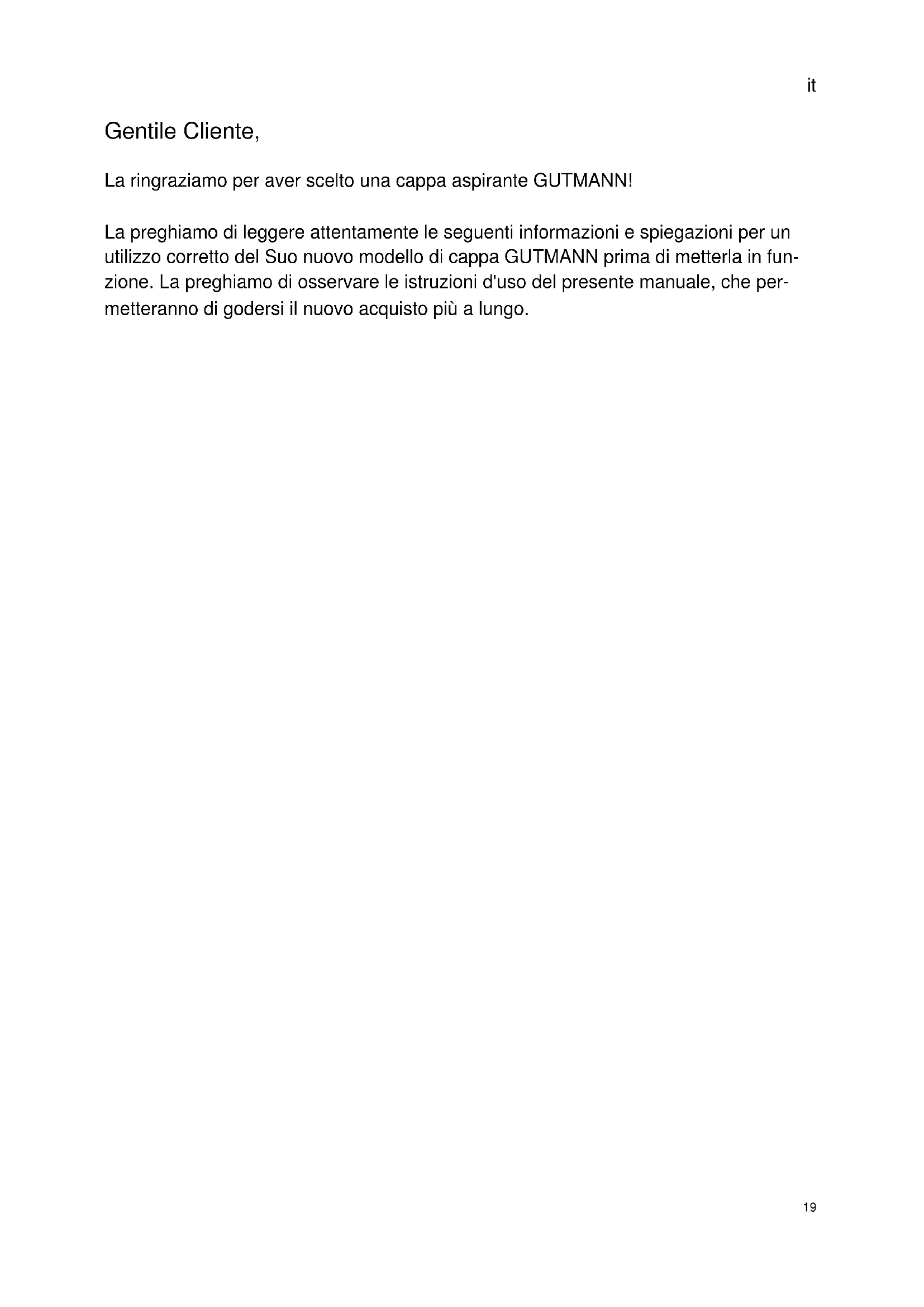

La ringraziamo per aver scelto una cappa aspirante GUTMANN!

La preghiamo di leggere attendamente le seguenti informazioni e spiegazioni per un utilizzo corretto del Suo nuovo modello di cappa GUTMANN prima di metterla in funzione. La preghiamo di osservare le istruzioni d'uso del presente manuale, che permetteranno di godersi il nuovo acquisto più a lungo.

Avverenze di sicurezza

Le presenti istruzioni per l'uso e per il montaggio contengono importanti avventenze da osservare al fine di garantire un funzionamento corretto e sicuro della cappa ABAJO. Conservare le presenti istruzioni per consulazioni future. Le presenti istruzioni per l'uso sono applicabili a dispositivi di diverse versioni. E possibile che alcune delle dotazioni accessorie qui descripte non siano disponibili nel modello in Suo possesso. La cappa aspirante ABAJO non più essere azionata da soggetti (bambini compresi) con attitudini fisiche o psichiche limitate o da soggetti privi dell'esperienza e/o della competenza necessarie. Sorvegliare i bambini al fine di evitare che giochino con il disposativo.

Utilizzo conforme

La cappa aspirante ABAJO pourrait essere utilizzata esclusivamente per l'eliminazione dei vapori da cucina da piani di cottura d'uso privato. Qualsiasi utilizzato diverso sare considerato improprio. Un utilizzo improprio della cappa può rappresentare un pericolo per persona o cose.

Installazione

L'apparecchiatura può essere installata esclusivamente da un tecnico autorizzato in osservanza di tutte le disposizioni applicabili relative all'alimentazione elettrica e delle norme tecniche di progettazione del paese di utilizzo. Per il montaggio, consultare le relative istruzioni di montaggio! Non azionare i dispositivi danneggiati. Le parti difettose dovranno essere sostuite con ricambi originali GUTMANN. Qualsiasi riparazione dovrè essere eseguita solo da personale tecnico autorizzato.

Pericolo di intossicazione!

Quando la cappa aspirante ABAJO funziona con aria di scarico ed èutilizzata contemporaneamente con altri focolari a;.
contatto con l'aria esterna (dispositivi

azionati a legna, a gas, a petrolio o a carbone) dello stesso ambiente, posso- no sprigionarsi gas di combustione letali per via della formazione di depressione nell'ambiente. Si prega pertanto di garantire in agli momento un ricircolo d'aria sufficiente! La depressione nel locale di utilizzo non potra superare 4 Pa (0,04 mbar).

Pericolo di incendio!

La cappa aspirante ABAJO non dovraressere azionata alla l filtrato antigrassoe dovrarempreeissereutilizzatosorveglianza.Filtrisaturati digrasso significano pericolo di incendio! Friggerecon la cappa aspirante solo sotto costante sorveglianza! Fare in modo digarantireuna pulizia regolare dei filtri.Le zone di cottura a gas e fiammeggiare sono vietati con questa cappa aspirante!

Preparazione messa in funzione

Questo modello di cappa soddisfa le norme di sicurezza applicabili alle apparecchiature per cucine d'uso privato. I requisiti che la zona di installatione deve soddisfare sono specificati nel manuale utente del dispositivo specifico. In caso di dubbi rispetto all'idoneità all'installazione dell'ambiente previsto per l'utilizzo, La preghiamo di rivolgersi al nostro servizio clienti.

Trasporto, disimballaggio e montaggio

Quando il dispositivo viene trasportato da un ambiente freddo nel luogo di utilizzato, cui produri della condensa. Attendere finché il dispositivo si via adattato alla temperatura e sua completeness asciutto prima di procedere alla sua messa in funzione. Il tempo di acclimatazione varia in funzione dell'escursione termica e dell'apparecchio specifico e della sua composizione; tuttavia, in agli caso non dovrebbe essere inferiore alle 12 ore.

Collegamento alla rete elettrica

Accertarsi che la tensione nominale del dispositivo corrisponda alla tensione di rete del luogo di utilizzo. Una regolazione scorretta causerebbe danni o la distruzione del dispositivo.

Prima del funzionamento, verificare che tutti i cavi e circuiti siano impeccabili e privi di danneggiamenti. Sincerarsi sostruttutto che i cavi non presentino incrinature, che non siano stati tirati eccessiviamente in prossimità degli angoli e che non siano schiacciati da oggetti. Assicurarsi inoltre che tutti i collegamenti siano ben saldi. Una schermatura o un cablaggio erronei possono promotettere la Vostra salute (scosse elettriche) e mettere fuori uso altre apparecchiature. I dispositiivi dotati di una spina sono equipaggiati con un cavo di rete testato in base alle norme di sicurezza del paese di utilizzo e possono essere collegati solo a prese con lavoro di protezione con regolare messa a terra; in caso contrario, sussiste il rischio di scosse elettriche. Assicurarsi che la presa sul dispositivo o la presa con lavoro di protezione dell'impianto interno siano accessibili liberamente, in modo tale da poter scollegare il cavo alla presa di corrente in caso di emergenza o per manutenzioni o riparazioni.

Pericolo di scossa elettrica!

Non pulire la cappa con pulitori a videore o a pressione idraulica. Prima di procedere alla pulizia, scollegare la cappa alla presa di corrente.

Funzionamento generale

La nuova cappa a ventilazione concava ABAJO GUTMANN ha un'apertura d'ingresso per il vapore della cottura, la quale è disposta al centro tra due zone di cottura di un fornello.

Sotto l'apertura d'ingresso del vapore di cottura, coperta nella parte superiore con una griglia permeabile, è disposto un vano di aspirazione collegatotramite unsystema a canale di sfiato con una ventola di aspirazione cheattraverso la griglia aspirai vapori creati alla cottura.

Ilmodello,consente unutilizzo semplicede offre una efficace aspirazione e saredisponibile nelle varianti con ventola di „scarico aria a motore interno“,“ricircolo aria a motore interno”e“motore esterno".

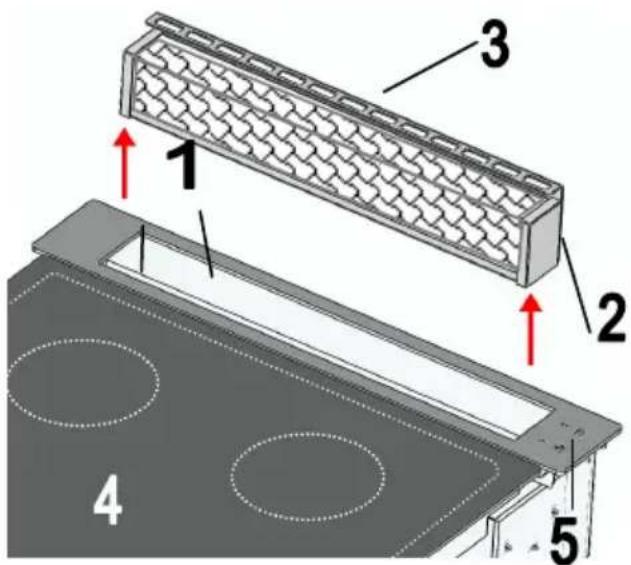

Descrizione del prodotto

1 Conca di aspirazione / ambient light
2 Filtro in metallo
3 Barra prese filtro
4 Piano cottura (osservare le istruzioni a parte)
5 Elemento di lavoro

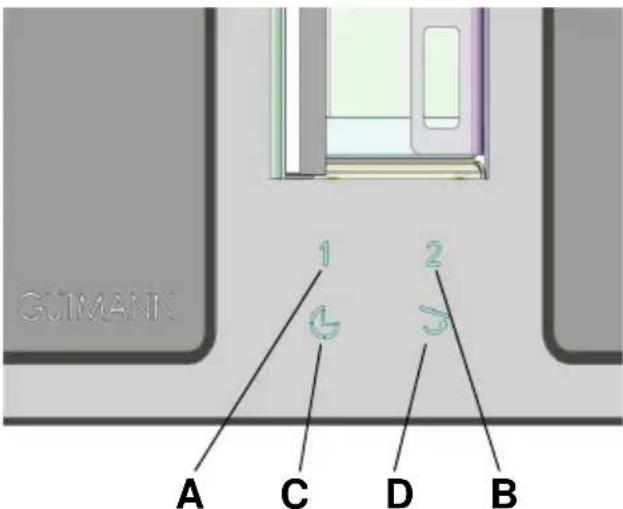

Impiego

Le funzioni della cappa si attivano mediate un dato touch (occorre premere un po'). L'aperatura della cappa (aperatura di aspirazione) si comanda manualmente. Azionando il portello verso il basso si alimenta la tensione elettrica all'elettronica. L'elettromagnete integrato viene attenuato e mantiene il portello aperto.

L'illuminazione indiretta a LED viene insertita automaticamente.

La chiusura del portello viene comanda-to elettricamente premendo sul relativosimbolo. Dopo la chiusura del portello, la cappa non è più alimentata elettricamente. (0 watt in standby)

A Livello 1

Premendo quello symbolo si raggiunge il 50% della capacité della ventola.

B Livello 2

Premendo quello symbolo si raggiunge la massima capacitéa della ventola.

C Tempo di coda

Premendo quello significolo si attiva il tempo di coda. Il motore commuta indietro dal livello 2 al livello 1 e dopo 15 min si spegne automaticamente.

D Chiusura portello

Premendo quello significolo s'interrompe la tensione elettrica della cappa che si chiude automaticamente.

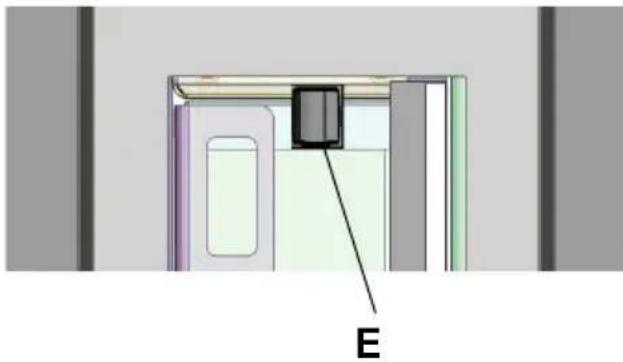

E Illuminazione a LED

All'apertura del portello si attiva automaticamente l'illuminazione a LED. Tramite l'apposto interruptatore la si cui spagnere in qualsi-si momento.

Pulizia e cura

Pulizia delle superfici

Pericolo di scossa! Disinserire la cappa aspirante estraendo la spina o scollegando l'interruttore di sicurezza. Durante l'operazione di pulizia fare attenzione che non filtri acqua nel disposativo venendo a contatto con i componenti elettrici.

Una pulizia tempestiva della superficie risparmiera la faticosa rimozione di sporco ostinato. Per la pulizia utilizzare solamente detersivi o pulitori universali disponibili in commercio adatti all'acciaio inossidabile / all'alluminio. Non usare

detergenti abrasivi o lana di acciaio. In seguito alla pulizia della cappa, trattare le superfici in acciaio inossidabile con un prodotto apposto per questo materiale.

I depositi di grasso hanno una motivazione fisica e non sono pertanto da considerarsi un malfunzionamento della cappa. Per prevenir lo sporco ostinato si consiglia di eseguire regolarmente la pulizia.

Avvertenza: non impiegare alcol (spirito) sulle superfici plastiche, si potrebbero produrre macchie apache.

Filtri in metallo

Smontaggio dei filtri

Pericolo di incendio! Eventuali depositi di grasso possono compromettere le prestazioni della cappa aspirante, aumento il rischio di incendi. Al fine di prevenire il rischio di incendi, è indispensable Bale pulire il filtrin metallo a intervalli regolari. I filtri antigrasso devono essere puliti almeno 2 volte a settimana.

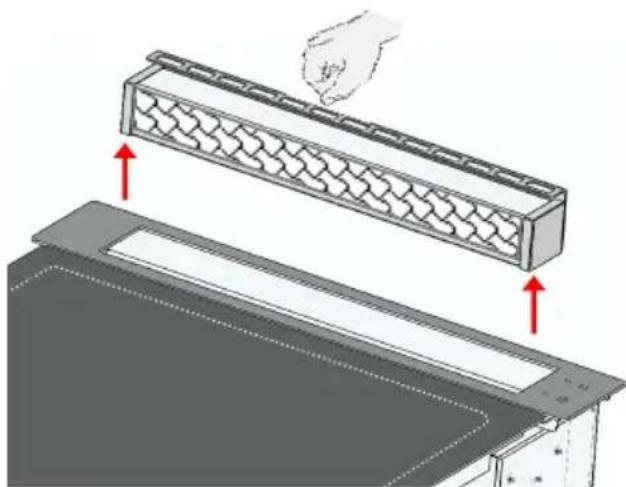

Pulizia del filtro antigrasso

Il modo migliorare per pulire il filtro in metallo è in lavastoviglie o utilizzando un detersivo per piatti delicato. Il produttore non assume alcuna responsabilità per eventuali scoloriture dovute all'impiego di detersivi aggressivi. Evitare in agli caso temperature superiori ai 55 gradi. Attenzione: Non utilizzato detergenti multifase. Non pulire il filtro in una lavastoviglie industriale. La pulizia con pulitori aggressivi quali benzina, acetone, tricloroetilene, ecc., provoca il deterioramento del filtro in metallo!

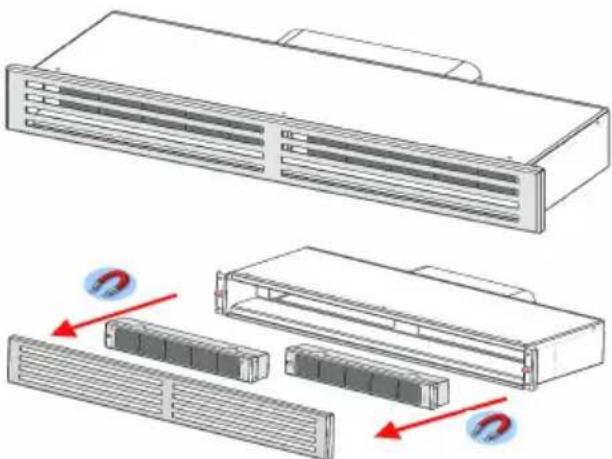

Filtro a carbone attivo

Filtri a carbone attivo rigenerabili

I filtri a carbone attivo si trovano dietro la griglia di soffiaggio e si possono rimuovere tirandoli semplicamente in avanti. La rigenerazione dei filtri a carbone attivo si effettua nel forno preriscaldato (200^) e dure 2 ore.

Avverenza Pericolo di ustioni!

• i filtri a carbone attivo non si devono assolutamente rigenerare nel forno a

microonde

non usare in nessun caso la funzione pirolitica delorno per rigenerare il filtro a carbone attivo
- prima della rigenerazione si devono pulire i filtri a carbone attivo con un panno umido

I filtri a carbone attivo si devono estrarre dal forno solo quando si sono raffreddati.

La rigenerazione del filtro nel forno può provocare lo sviluppo di cattivi odori all'interno del forno! La Frequenza con cui si deve rigenerare il corpo a nido d'ape del filtrto a carbone attivo dipende dall'intensità della cottura. Tuttavia la rigenerazione del filtrto a carbone attivosi si deve eseguire in agli caso agli 2-3 mesi. Inoltre si deve pulire il filtrto a carbone attivo agli anni con un panno umido.

Guasti

Rivolgersi subito al nostro servizio clienti quando:

• la cappa aspirante emette rumori indefinibili e non si siano constatate irregularità nel corso del controllo del condotto dell'aria di scarico,
• è possibile constatare (ad es. per via dell'insorgere di strani rumori), che il motore è difettoso o guasto,
• il circuito non funziona correttamente,
• il portello della fessura di aerazione non si apre o chiude correttamente.

ATTENZIONE: Vor Prima di effettuare qualsiasi intervento per la risoluzione dei problemi, scollegare la cappa alla rete di corrente!

Il servizio clienti è raggiungibile al recapito Telefonico 07041/88225 o per fax al numero 07041/88297 o tramite e-mail all'indirizzo [e-mail].

È imprescindibile indicate il modello completo della cappa aspirante e il numero di series correspondente. Troverà queste informazioni sulla targhetta segnaletica, posta in prossimità del filtrò, all'interno della cappa. Per altri problemi riguardanti la Sua cappa Gutmann più scrivere al nostro reparto clienti all'indi-rizzo e-mail [e-mail].

Smaltimento

Imballaggio

L'imballaggio della cappa aspirante è riciclabile. Come materiale di imballaggio vengono impiegati cartone e pellicola di polietilene (PE). Questi materiali vanno smaltiti in modo rispetto dell'ambiente e in conformità alle norme relative vigenti.

Cappa aspirante

La Sua amministrazione comunale Le fornirà assistenza circa il corretto smaltimento delle apparecchiature domestiche.

Nota ambientale

Tutti i modelli di produzione GUTMANN sono contrassegnati in base alla Direttiva europea 2002/96/CE sulle apparecchiature elettriche ed elettroniche (waste electrical and electronic equipment - WEEE), la quale sancisce i criteri base per il ritiro e il ricupero di apparecchiature usate, validi su tutto il territorio UE. La preghiamento di rivolgersi al Suo rivenditore specializzato per informazioni sulle diverse modalità di smaltimento attuali.

Modifiche tecniche riservate.
