BEDIENUNGSANLEITUNG Futura Gutmann

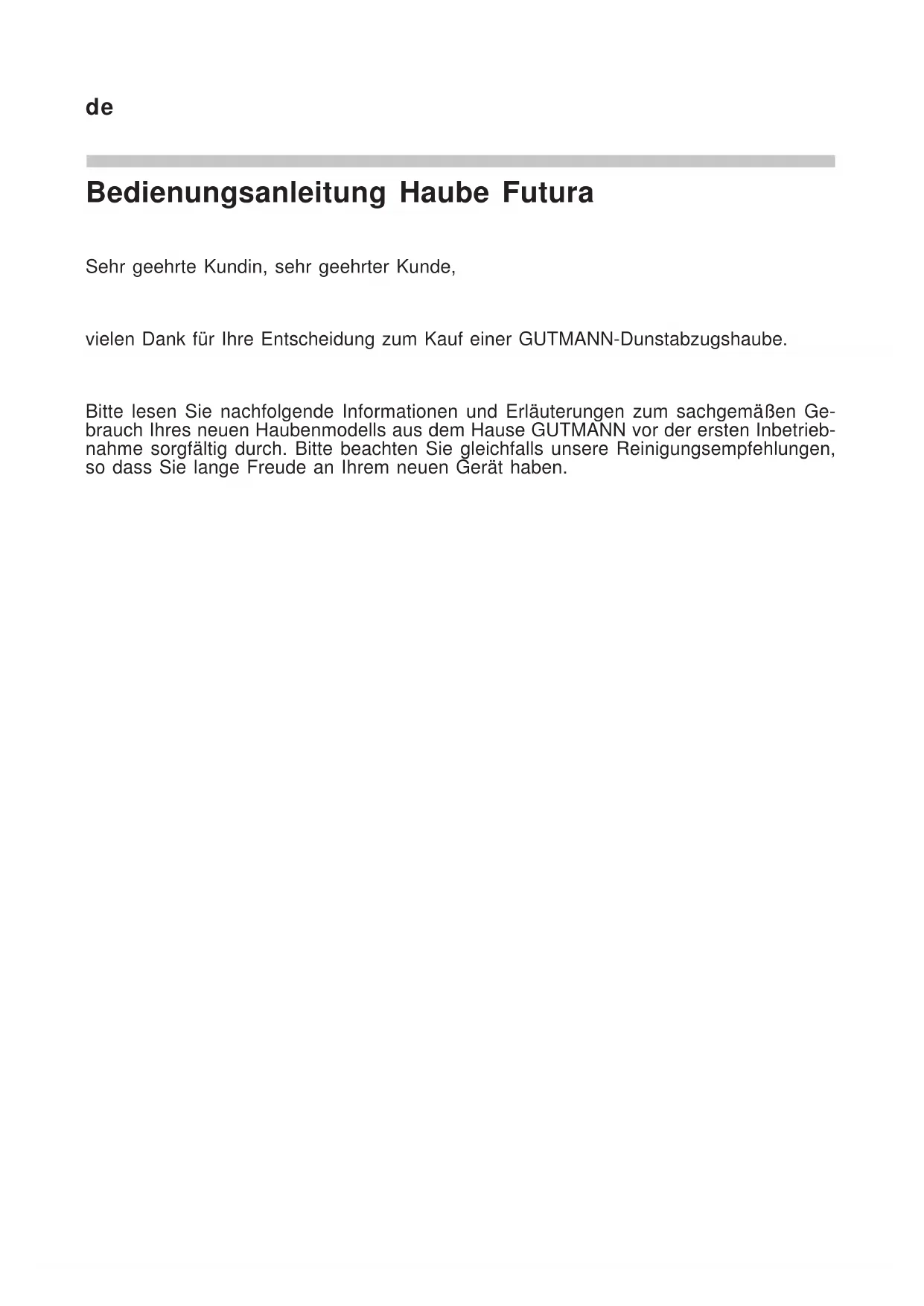

Bedienungsanleitung Haube Futura
Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für ihre Entscheidung zum Kauf einer GUTMANN-Dunstabzugshaube.
Bitte lessen Sie nachfolgende Informationen und Erläuterungen zum sachgemäßigen Gebrauch Ihres neuen Haubenmodells aus dem Hause GUTMANN vor der ersten Inbetriebnahme sorgfältig durch.itte beachten Sie gleichfalls unsere Reinigungsempfehlungen, so dass Sie lange Freude an Ihr hem neuen Gerät haben.
Sicherheitshinweise
These Bedienungsanleitung enthalt wichtige Hinweise, die beachtet werden müssen, damit die Dunstabzugshaube ohne Gefahr und störungsfrei betrieben werden kann. Bedienungsanleitung und Montageanleitung sorgfältig für späteres Nachslangen aufbewahren.
Bestimmungsmäßige Verwendung
Die DunstabzugshaubearfasschlieblichzumBeseitigendesKuchendunstesoberhalb von Kochgeraten fur den privatenHausgebrauch verwendet werden.DerAbluftbetrieb der Haube ist nur mit eingesetztenMetalfilterundGlaselementzulassig.JedeandereVerwendunggiltalsachwidrig.DurchsachwidrigeVerwendungderHaubekonnenGefahrenfurPersonenundGegenständeentstehen.DieDunstabzugshaubearfnichtalsAblagevonGegenständenwiez.B.FlaschenoderGewurzdosenoderanderenlosenGegenständen verwendetwerden.
Installation
Das Gerät darf nur von einem autorisierten Fachmann unter Beachtung aller einschlägigen Vorschriften der Stromversorgungsunternehmen sowie der Bauverordnungsvorschriften der Länder angeschlossen werden. Beachten Sie bei der Montage die Montageanleitung! Beschädigte Geräte)dürfen nicht in Betrieb genommen werden. Defekte Teile müssen durch Originalteile ersetzt werden. Reparaturen dürfen nur durch autorisiertes Fachpersonal durchgeführrt werden.
Vergiftungsgefahr!
Wenn die Dunstabzugshaube im Abluftbetrieb gleichzeitig mit anderen raumluft-abhängigen Feuerstätten (z.B. holz-, gas-, ol- oder kohlebefeuerte Geräte) in einem Raum betrieben werden, konnen tödliche Verbrennungsgase durch einen entstehenden Unterdruck in den Raum zurückgeführrt werden. Der Bediener muß deshalb jederzeit für eine ausreichende Zuluft sorgen. Der Unterdruck im Raumarf nicht länger als 4 Pa (0,04mbar) sein.
Brandgefahr!
Die Dunstabzugshaube darf nie ohne Fettfilter und muss immer unter Aufsicht betrieben werden. Überfettete Filter bedeuten Brandgefahr! Frittieren Sie unter der Abzugshaube nur unter ständiger Aufsicht! Achten sie auf regelmäßige Filterreinigung. Flambieren ist unter der Abzugshaube nicht gestattet! Gasgeräte)dürfen unterhalb der Abzugshaube nur mit aufgesetzten Töpfen benutzt werden! Falls Sie mehr als 3 gasbetriebene Kochstellen gleichzeitig nutzen, betreiben Sieitte die Abzugshaube in der Leistungsstufe 2 oder hoher. So wird ein Wärnestau im Gerät vermieden.
Gefahr durch elektrischen Schlag!
Reinigen Sie die Haube nicht mit einem Dampfreinigungsgerät oder mit Wasserdruck. Beim Reinigen der Haube muß diese Haube vorher vom Stromnetz getrennt werden.
Sicherheitshinweise Fahrbetrieb
Bitte achtten Sie darauf, daß während des Fahrbetriebes keine Gegenstände in der unmittelbare Höhe (ca. 5 cm) der Abdeckrosette liegen. In den Haubenschacht fallende Gegenstände können zur Beschädigung der Haube führen!
Gefahr
Auf keinen Fall)dürfen sich während des Fahrbetriebs irgendwelche Körperteile in der Naze der Haube befinden.itte stellen Sie auch{sicher,daa auch andere Personen (insbesondere Kinder) sich nicht im Gefahrenbereich befinden.Gefahr von ernsthaften Verletzungen durch einquetschen! These Haube ist nicht fur Personen (einschl. Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fahigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden.Kinder müssen beaufsichtig werden, um Sicherzustellen,dass sie nicht mit dem Gerat speien.Die Haube ist zusätzlich mit einer elektronischen Sicherheitsschaltung versehen. These halt die Haube bei zu grosssem Widerstand während des Fahrbetriebs an.Die Haube kann nach der Beseitigung der Störungsursache durch drucken der Taste 1 wieder in Betrieb genommen werden.Achtung:Beim Scheiben
de
wechsel Funkfernbedienung auf keinen Fall betätigten (Sicherheitshalber Batterien herausnahmen) ansonsten setzen sich die Haube gleich beim Scheibe einsetzten in Bewegung. Gefahr von ernsthaften Verletzungen durch einquetschen!
Technische Änderungen vorbehalten!
Allgemeine Funktionswise:
These Dunstabzugshauben sind speziell für die Absaugung von Kochdünsten im privaten Hausgebrauch entwickelt worden. Bei dieser Baureihe von Hauben handeltes sich um sogenannte Muldenlüftungen die nach Gebrauch in der Arbeitsplatte versenkt werden konnen (optional) und dadurch „unsichtbar bleiben. Die unverwechselbare Form des Haubenkörpers welche die Funktionalität verstärkt, wird durch die innovative Randabsaugung in Verbindung mit dem Einsatz hochwertiger Metallfilter gewährleistet. Auf Knopfdruck verschwindet das Modul komplett in der Arbeitsplatte. Die aufsteigenden Kochdünste werden von der Dunstabzugshaube angesaugt und über einen Metallfilter abgesaugt. Die Metallfilter werden im Haubenkörper mittels Magnete gehalten. Der Metallfilter wird durch Glaselemente verdeckt. Die Zugänglichkeit der Metallfilter ist durch das manuelle Aushängen der Glaselemente gewährleistet. Die Absaugeleistung wird über das Bedienfeld geregelt. Die jeweilige Leistungsstufe wird über LED's angezeigt. Die Dunstabzugshaube wird aus hygienischen Gründen aus Edelstahl in Verbindung mit Glaselementen gefertigt.
Die Hauben-Modellreihe FUTURA wird in zwei Modellvarianten produziert, diese sind: Futura 01 ML = mit versenkbarem Haubenkörper und Funkfernbedienung
Futura 02 ML = mit feststehendem Haubenkörper und Kippschalter

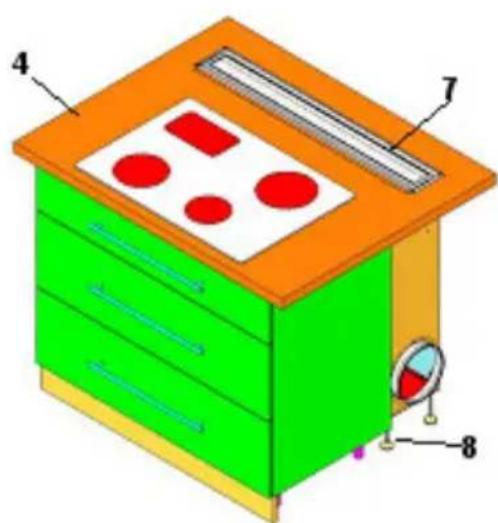

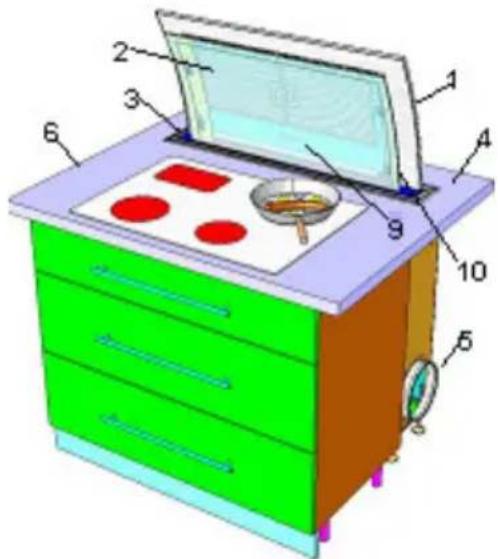

Produktbeschreibung
1 Haubenkörper
2 Sicherheitsglasscheibe
3 Abdeckrossette
4 Arbeitsplatte
5 Abluftanschluss
6 Kochfeld
7 Verschlussklappe
8 Stellfusse
9 LED
10 EIN/AUS Schalter, Lüfterleistung (Reset Fettfilteranzeige)
Bedienungsanleitung
Die Funktionen der Hauben-Modellreihe Futura 01 ML und Futura 02 ML unterscheiden sich wie folgt:
- Bedienung per Funkfernbedienung (nur Futura 01 ML)
- Bedienung per Kippschalter (Futura 02 ML)
Bedienung per Funkfernbedienung (Futura 01ML)
Die Haube muss vor dem Kochen ausgefahren werden. Hierfür muss die Taste 1 auf der Fernbedienung gedrückt werden. Achtung: Auf keinen Fall)dürfen sich wahrrend des Fahrbetriebs irgendwelche Korperteile in der Naze der Haube befinden.itte stellen Sie auch Sicher, daß auch andere Personen (insbesondere Kinder) sich nicht im Gefahrenbereich befinden. Gefahr von ernsthaften Verletzungen durch einquetschen!
Die Haube ist zusammen mit einer elektronischen Sicherheitsschaltung versehen. Diese halt die Haube bei zu grossem Widerstand während des Fahrbetriebs an. Die Haube kann nach der Beseitigung der Störungsursache durch drucken der Taste 1 wieder in Betrieb genommen werden.
Die Funktionen des Haubenmodells sowie die Lüfterleistung des externen Motors werden je nach Modelvariante über unterscheidliche Vorgehensweisen gesteuert werden:

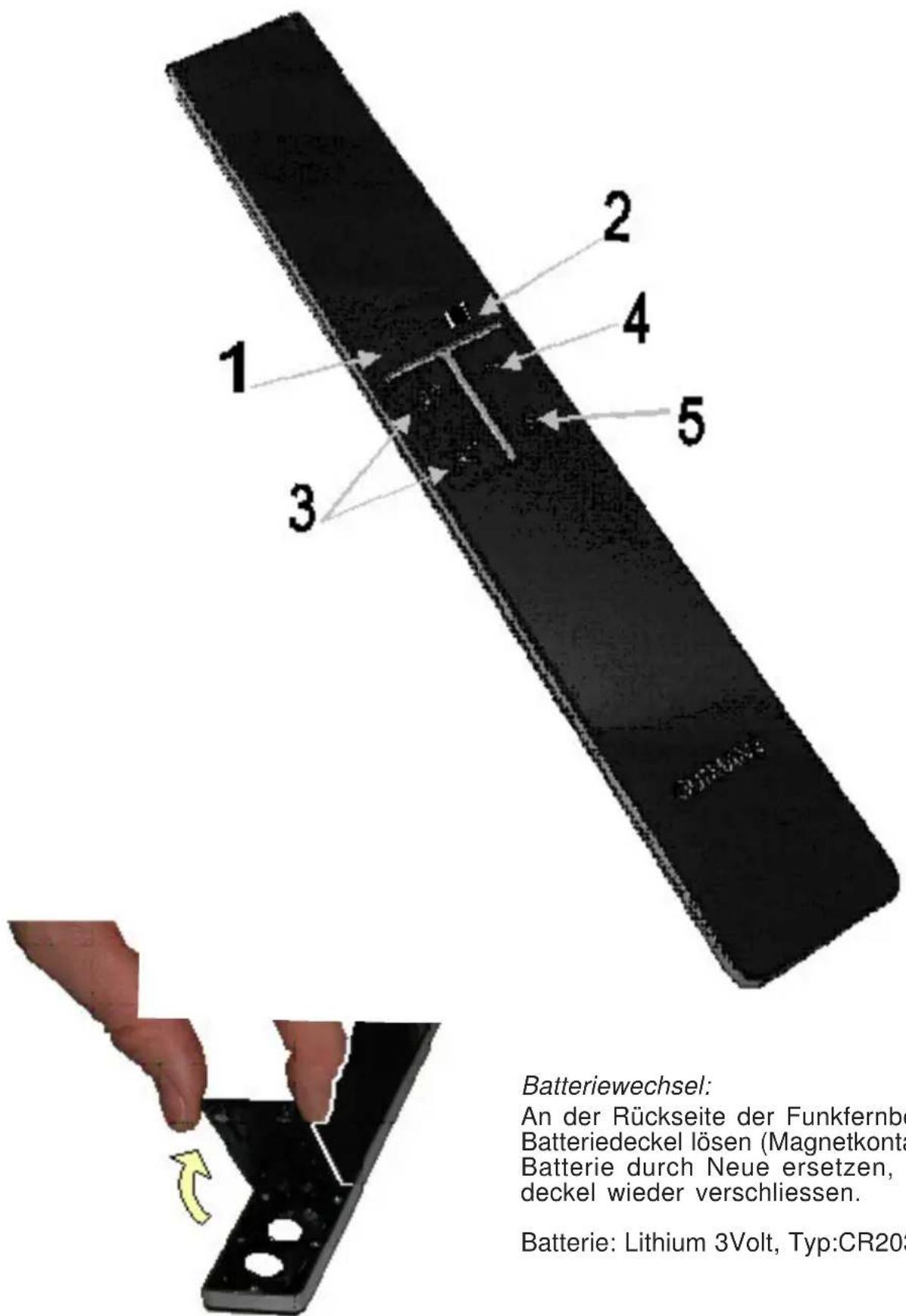

Fernbedienung: (Futura 01 ML)
Bei dem Bedienfeld handelt es sich um eine Funkfernbedingung mit 6 Tasten, wo bei diese mit entsprechenden Fuktionen belegt sind.
Taste: "1" = Haube EIN/AUS schalten
Taste: ,2" = Haube EIN / AUS fahren
Taste: „3" = Lüfterleistung HOCH / Niedrig
Taste: 4^ = intensiv Stufe
Taste: „5" = automatische Nachlaufzeit
Haube herausfahren (2)
Durch drücken der Taste (2) fahrth die Haube aus der Arbeitsplatte hersaus. Nochmaliges drucken, die Haube versenkt in der Arbeitsplatte. LED Beleuchting Goes automatisch an.
Zum Einsatz der Haube Taste (1) drucken. Die Haube lauft mit niedriger Motorleistung (eine LED leuchtet).
Lüfterleistung
Die Lüfterleistung wird durch mehrfaches Drucken der Taste (3) gesteuert. Die einzelnen Stufen müssen jedoch nach einander geschalte werden. Es konnen 4 verschiedene Leistungsstufen angewählt werden. Die jeweilige Leistungsstufe wird durch LED's angezeigt.
Zum Ausschalten des Lüfters aus jeder Stufe Taste 3 so lange drücken, bis alle LEDs erloschen sind.
Taste _·3^ = Stufe1, niedrige Motorleistung Taste 3, 1. Mal drucken
Taste ,3" = Stufe 2, mittlere Motorleistung Taste 3, 2. Mal drücken
Taste 3" Stufe 3, hohe Motorleistung Taste 3, 3. Mal drucken
Taste ,4" = Stufe INT,intensiv Motorleistung
Automatische Nachlaufzeit
Taste 5, drücken, (grüne LED blinkt) dann wird die automatische Nachlaufzeit aktiviert. Die Dunstabzugshaube schaltet von Stufe 3 langsam auf Stufe 1 darüber und lauft dont 15 min. bevor diese dann abschaltet.
Anzeige Fettfilterreinigung
Bei Aufleuchten der roten LED sind die Metallfilter zu reinigen (siehe Abschnitt Reinigung und Pflege). Die Filtersattigungs-anzeige leuchtet nach max. 15 Betriebsstunden oder 14-tägig auf (auch wenn nicht gekocht wird). Reset der Fettfilteranzeite nur über den Kippschalter möglich! Kippschalter 5sec nach rechts drücken - Anzeige-leuche erlischt.
Batteriewechsel:
An der Rückseite der Funkfernbedienung Batteriedeckel losen (Magnetkontakt). Alte Batterie durch Neue ersetzen, Batteriedeckel wieder verschliessen.
Batterie: Lithium 3Volt, Typ:CR2032
Bedienung per Kippschalter: Futura 02 ML (befindlich am Haubenkorper besoin der Scheibe)
Drucken des Schalters nach rechts: Steuerung der Lüfterleistung
Drucken des Schalters für 3 sec nach rechts: Haube schaltet sich ab.
Die Filtersattigungsanzeige wird gleichfalls über diesen Schalter zurückgesetzt. Drucken Sie hierzuitte den Schalter rechtsseitig solange bis die rote LED erlischt.
LED Anzeige (9)
LED 1:Anzeige Betriebsstatus EIN/AUS
LED 1 blinkend: Anzeige automatische Nachlaufzeit
LED 2: Lüfterleistungsstufe 1 (niedrige Motorleistung)
Taste 3 / Schalter: der Fernbedienung einmal drücken
LED 3: Lüfterleistungsstufe 2 (mittlere Motorleistung)
Taste 3 / Schalter: der Fernbedienung zweimal drucken
LED 4: Lüfterleistungsstufe 3 (hohe Motorleistung)
Taste 3 / Schalter: der Fernbedienung dreimal drucken
| Nachlauf | grüne LBD 1 |
| Stufe 1 | grüne LBD 2 |
| Stufe 2 | grüne LBD 3 |
| Stufe 3 | grüne LBD 4 |
| Intensiv Stufe | grüne LBD 5 |
| Filtersattigungsanzeige | rate LBD 6 |
LED 5: Intensivstufe (Motor schaltet nach 3 min automatisch auf Stufe 3 zusück)
Taste 3 / Schalter: der Fernbedienung drucken
LED 6: Anzeige Filtersattigung
Option: Glas Touchpanel (siehe Seite 46)
Reinigung und Pflege
Oberflächen reinigen
Gefahr durch Stromschlag! Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos mach. Beim Reinigen ist darauf zu achten, dass kein Wasser in das Gerät eindringt. Frühzeitiges Reinigen der Oberfläche erspart später ein muhevolles Entfernen von hartnackigen Verschmutzungen. Beim Reinigen nur handelsübliche Spülmittel oder Allzweckreiniger verwenden, die für Edelstahl / Aluminium geeignet sind. Niemals scheuernde Reiniger oder Stahlwolle verwenden. Nach dem Reinigen der Haube die Edelstahlflächen mit einem Edelstahlpflegemittel pflegen.
Lackierte Oberflächen nur mit leichter Spülmittellauge und einem sehr weichem Tuch reinigen. Das Bedienteil / Fernbedienung nur mit einem weichen, feuchten Tuch reinigen. Im Bereich zwischen Glaselement und Haube (Randabsaugung) kommt es zu Fettablagerungen am Plattenrand. Diese Ablagerungen sind physikalisch begrün
de
det und keine Fehlfunktion der Haube. Bittle die Glaselemente vor dem Filter regelmäß reinigen um hartnackigen Verschmutzungen vorzubeugen.
Brandgefahr! Durch fetthaltige Rückstände wird die Leistung der Dunstabzugshaube beeinträchtigt und die Brandgefahr erhöht sich. Um einer Brandgefahr vorzubeugen, den Metallfilter unbedingt regelmäßig reinigen. Die Metallfilter mussen spätestens alle zwei Wochen gereinigt werden.

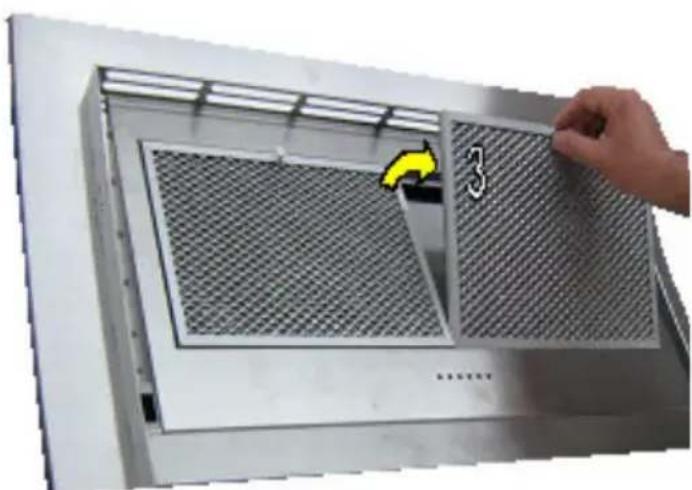

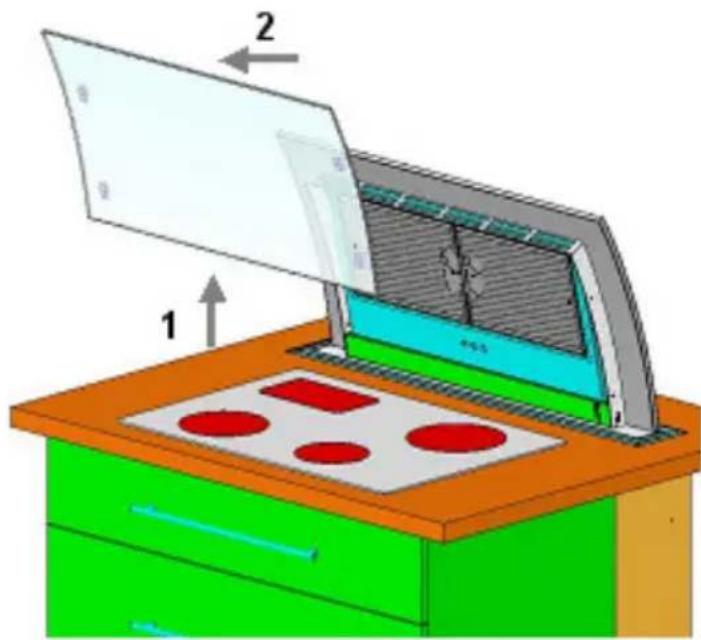

Um den Metallfilter entnehmer zu konnen muss zunachst das Glaselement ausgehängt werden. Hierfür das Glaselement an
den Seiten mit beiden Händen festhalten und nach oben schieben (1) bis sich das Glaselement aus der Führungsschiene lost. Nun kann das Glaselement nach vorne (2) entnommen werden. Die Metallfilter(3) sind nun frei zuganglich und konnen nach vorne herausgenommen werden. Hierzu den Metallfilter (3) an dem Griff anfassen und nach vorneziehen bis sich der Magnetkontakt lost. Der Einbau erfolgt in umgekehrter Reinfolge.
Den Metallfilter reinigt man am besten in der Spulmaschine und unter Verwendung eines schonenden Geschirrspulmittels. Für eventuelle Verfung durch Verwendung aggressiver Geschirrspulmittel übernimmt der Hersteller keine Garantie. Temperaturen über 65 Grad sind in jedem Fall zu vermeiden.
Achtung: Keine 3-Phasen-Reiniger verwenden oder Filter in einer gewerblichen Spulmaschine reinigen. Eine Reinigung mit aggressiven Reinigern wie Benzin, Aceton, Trichlorethylen, etc. führt zur Zerstörung der Filter!
Den Metallfilter nach dem Reinigen wieder einsetzen, anschließend das Glaselement wieder einghen.
Carbon Filter wechseln, siehe Seite 45
Störungen
Wenden Sie sichitte sofort an unseren Kundendienst, wenn:
- die Dunstabzughaube undefinierbare Gerausche verursacht und Sie nach Prüfung der Abluftleitung keine Mangel feststellen können;
- sie feststellen, z.B. durch Horen seltsamer Gerausche, dass der Motor fehler-haft oder defekt ist;
- die Schaltung nicht ordnungsgemäß Funktioniert.
Bitte geben Sie unbedingt die Bezeichnung des Typs Ihrer Dunstabzugshaube und die dazugehörige AB-Nummer an. Sie finden diese Angaben auf dem Typenschild. Die
ses befindet sich im Bereich der Metallfilter im Haubeninneren.
Entsorgung
Verpackung
Die Verpackung des Geräts ist recyclelbar. Als Verpackungsmaterial werden Karton und Polyethylenfolie (PE) verwendet. Diese Materialien sind auf umweltgerechte und den jeweiligen vor Ort geltenden Vorschriften entsprechende Weise zu entsorgen.
Dunstabzughaube
Ohre Gemeinde berät Sie über die umwelt-gerechte Beseitigung von alten Haushaltsgeräten.
Umwelthinweise
Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet, Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Über aktuelle Entsorgungswegeitte beim Fachhändler informieren.
Technische Daten
Anschluss ans Netz:
230 V / 50 Hz, max. 650 Watt
Instruction Manual Hood Futura
Dear customer,

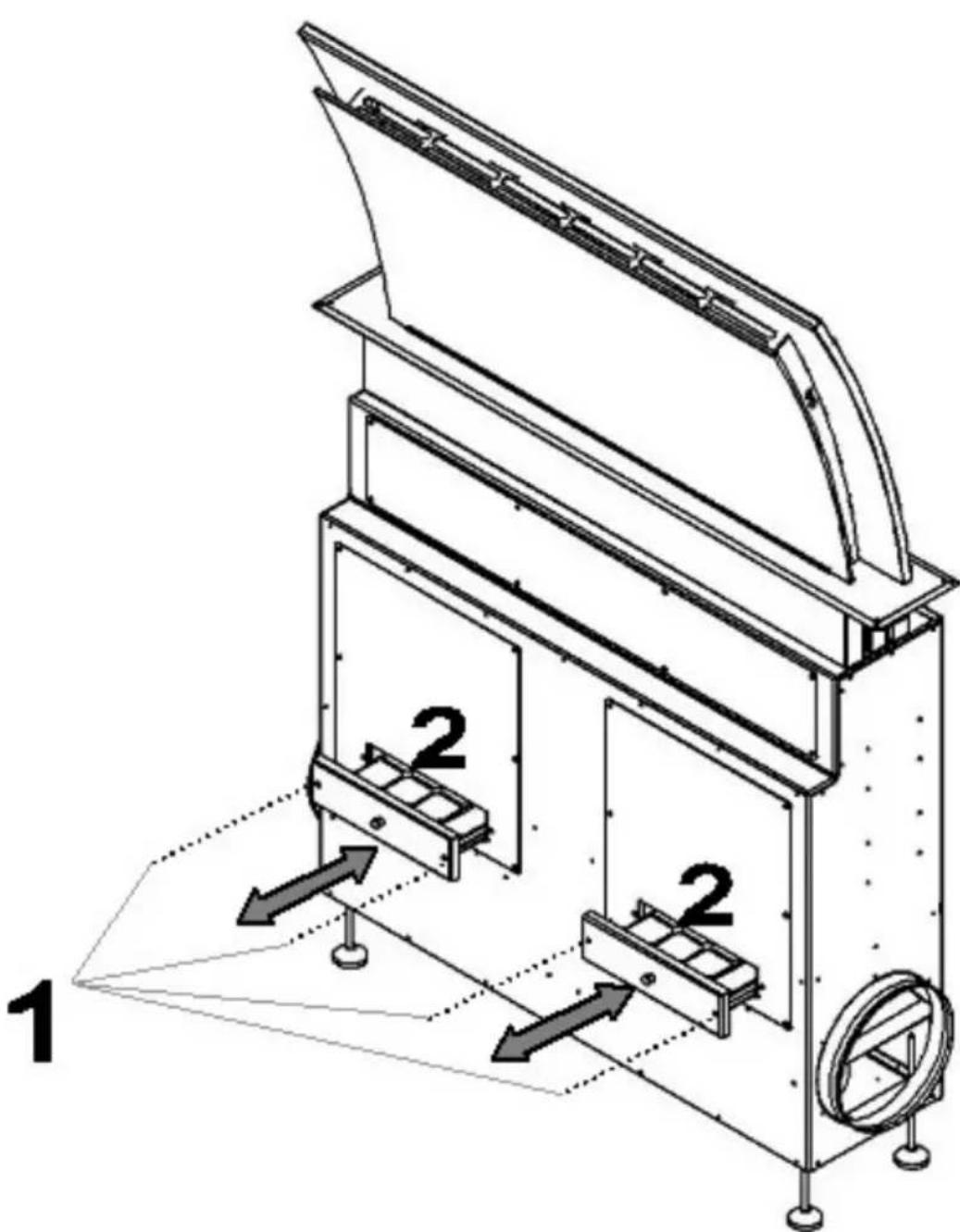

Carbon Filter wechseln

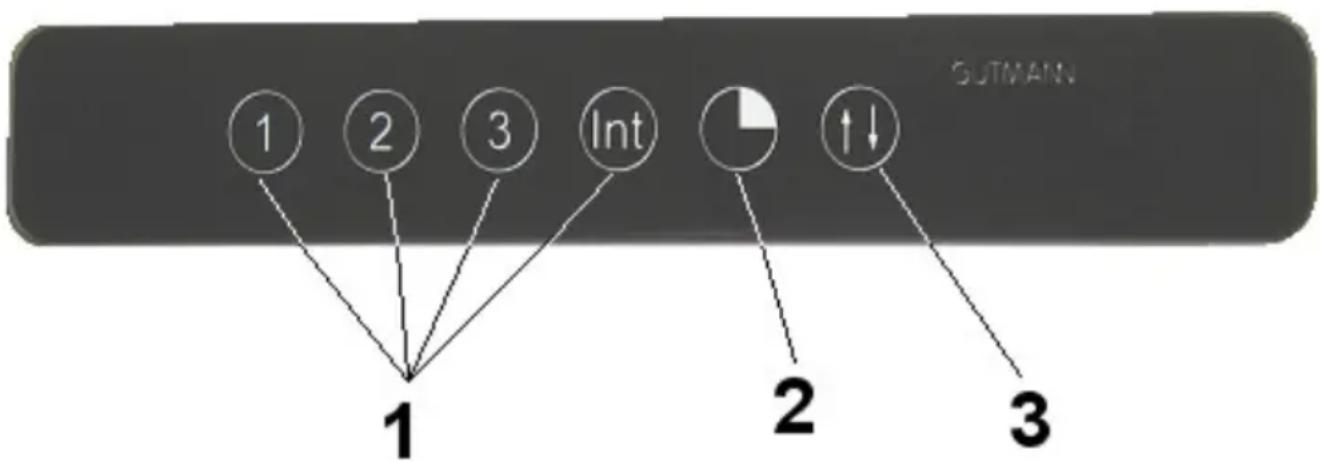

Die ersten 4 Tasten steuern die Lüfterleistung.
Taste „1“ = niedrige Lüfterleistung
Taste,2" = mittlere Lüfterleistung
Taste „3" = hohe Lüfterleistung
Taste „Int“ = Intensivistufe
Zum Einschalten eine beliebige Taste drücken. Zum Ausschalten wird die hinterleuchtete Taste erneut gedrückt. Die Intensivstufe schaltet automatisch nach 3 min. auf hohe Motorleistung (Stufe 3) zurück.
2 Automatische Nachlaufzeit
Durch Drücken der Taste mit dem Uhrsymbol wird die automatische Nachlaufzeit aktiviert. Die Dunstabzugshaube schaltet von Stufe 3 auf Stufe 1 darüber und lauft Dort 15 min. bevor diese dann abschaltet.
3 Beleuchting
Drücken Sie die Taste mit dem Beleuchtungssymbol, um die Beleuchtung einszuschalten. Durch nochmaliges Drücken wird die Beleuchtung ausgeschelt. Durch langes Drücken wird die Beleuchtung gedimmt. Durch nochmaliges langes Drücken wird die Helligkeit wieder erhöht.
2 Anzeige Fettfilterreinigung
Wenn die Fettfilteranzeige aufleucht, muss der Filter gereinigt werden. Nach dem Reinigen des Filters die Taste mind. 5 sec. gedrück halten Anzeigeleuchte erlischt. Die Fettfilteranzeige wird nach max. 15 Betriebsstunden oder 14-tägig aktiviert (auch wenn nicht gekocht wird).
