RKFA100 - Stofzuiger GRE - Gratis gebruiksaanwijzing en handleiding

Producttype	Automatische zwembadreiniger
Merk	GRE
Model	RKFA100
Voeding	Laagspanningsadapter (100-240 V AC / 50-60 Hz)
Elektrische beveiliging	Aardlekschakelaar (RCD) ≤ 30 mA
Gebruikstemperatuur	13 °C tot 35 °C
Opslagtemperatuur	10 °C tot 40 °C
Filtratietype	Filterzak
Filteronderhoud	Reiniging na elke cyclus
Schroefonderhoud	Maandelijkse reiniging
Borstels	Schrobborstels (vervangbaar)
Aandrijfbanden	Rubberen banden (regelmatige controle)
Voedingskabel	Drijvende kabel, waterdichte connector
Motoren	Pompmotor en tractiemotor
Functies	Automatische reinigingscyclus, zuigen, borstelen
Veiligheid	Niet gebruiken in aanwezigheid van zwemmers; automatische stop na cyclus
Inbegrepen accessoires	Adapter, kabel, handgreep, trolley (optioneel)
Gebruik	Alleen in zwembad, ondergedompeld
Garantie	Niet gespecificeerd (onder voorbehoud van opslagtemperatuurvoorwaarden)

Veelgestelde vragen - RKFA100 GRE

Hoe installeer ik de zwembadreiniger GRE RKFA100?

Plaats de adapter op minimaal 3,6 meter van het zwembad en 12 cm boven het wateroppervlak. Rol de kabel uit, bevestig de handgreep diagonaal, dompel het apparaat onder door het te wiegen om lucht te verwijderen. Sluit de kabel aan op de adapter en steek de adapter in een stopcontact dat wordt beveiligd door een RCD (30 mA). Druk op de knop ON om te starten.

Wat te doen als het apparaat geen water pompt?

Controleer of het stopcontact stroom heeft en de adapter correct is aangesloten. Schakel de stroom uit en weer in met een interval van 45 seconden. Controleer ook of de schroef niet wordt geblokkeerd door vuil (haar, bladeren). Als het probleem aanhoudt, neem contact op met een erkend servicecentrum.

Hoe vaak moet ik het filter reinigen?

Het wordt aanbevolen om de filterzak na elke reinigingscyclus te reinigen voor optimale prestaties. Een vervuilde filter vermindert de zuigkracht en de dekking van het zwembad.

Kan ik het apparaat gebruiken als er mensen in het water zijn?

Nee, de reiniger mag nooit worden gebruikt in aanwezigheid van zwemmers. Dit vormt een risico op elektrocutie en letsel. Wacht tot het zwembad leeg is voordat u een cyclus start.

Hoe maak ik de schroef van de pomp schoon?

Schakel de stroom uit en haal de stekker uit het stopcontact. Verwijder de schroeven van het bovenste deel van de uitlaat, verwijder het deksel en verwijder haar en vuil rond de schroef. Plaats het deksel terug zonder de schroeven te strak aan te draaien. Voer deze handeling eenmaal per maand uit.

Wat te doen als het apparaat niet beweegt?

Controleer of er geen vuil de aandrijfbanden blokkeert (haar, touwen). Zorg ervoor dat de aansluitingen van de aandrijfmotor niet los zitten. Als het probleem aanhoudt, kan de motor defect zijn: neem contact op met een servicecentrum.

Welke watertemperatuur wordt aanbevolen?

De optimale temperatuur ligt tussen 22 °C en 32 °C. Het apparaat werkt van 13 °C tot 35 °C, maar buiten het optimale bereik kunnen de prestaties afnemen.

Hoe bewaar ik het apparaat buiten het seizoen?

Bewaar het apparaat op een droge, beschutte plaats uit de zon, met een opslagtemperatuur tussen 10 °C en 40 °C. Spoel het af met schoon water voor opslag. Gebruik indien mogelijk de originele verpakking. Onjuiste opslagtemperatuur vernietigt de garantie.

Kan ik de kabel of adapter zelf vervangen?

Nee, het vervangen van de kabel of adapter vereist speciaal gereedschap dat alleen beschikbaar is voor erkende verkopers en servicecentra. Onbevoegde ingrepen kunnen het apparaat beschadigen en de garantie laten vervallen.

Waarom dekt mijn reiniger niet het hele zwembad?

Controleer of het filter schoon is en de drijvende kabel correct is uitgerold zonder knopen. Zorg ervoor dat de handgreep diagonaal is vergrendeld. Laat het apparaat een volledige cyclus voltooien. Als het probleem aanhoudt, kan de pompmotor defect zijn.

GEBRUIKSAANWIJZING RKFA100 GRE

LET OP: Steek het stroomsnoer niet in een geaard stopcontact en schakel de zwembadreiniger niet aan "ON" als deze niet volledig is ondergedompeld in water. Bediening van de reiniger buiten het water zal onmiddellijk ernstige schade veroorzaken en zorgt ervoor dat de garantie vervalt. Laat de reiniger in het zwembad liggen gedurende 15 tot 20 minuten na het einde van de reinigingscyclus. Dit zorgt ervoor dat de motoren goed kunnen afkoelen. Laat de reiniger niet de hele tijd in het zwembad achter. Onthoud om de stroomvoorziening altijd uit "OFF" te schakelen en de stekker uit het stopcontact te halen voordat u de reiniger uit het zwembad verwijdert.

WAARSCHUWING: De reiniger mag niet worden gebruikt als zich mensen in het water bevinden. Uitsluitend voor gebruik in een zwembad

Veiligheidsmededeling

• De eenheid moet worden gevoed via een aardlekschakelaar (RCD) die een nominale aardlekstroom heeft die niet hoger is dan 30 mA.
• De aansluiting naar het vertakkingcircuit dient consistent te zijn met de plaatselijke en nationale regelgeving (elektrische code).
• Onjuiste omgang met de eenheid kan leiden tot lekkage van smeermiddelen.
• Als het stroomsnoer beschadigd is, moet het worden vervangen door de servicemedewerker van de fabrikant of een gekwalificeerde en getrainde persoon om gevaarlijke situaties te voorkomen.

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, sensorische of geestelijke capaciteiten, of gebrek

aan ervaring en kennis, tenzij zij onder toezicht staan of instructies omtrent het gebruik van het apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen dienen onder toezicht te staan om ervoor te zorgen dat ze niet met het apparaat spelen.

WAARSCHUWING: Een differentieelschakelaar (GFCI-USA) of een aardlekschakelaar (RCD-EUROPE) moet worden geïnstalleerd om uw elektrische uitgang te beschermen en iedere mogelijke elektrische schok te voorkomen.

BEWAAR DEZE INSTRUCTIES

Geachte klant,

Hartelijk dank dat u hebt gekozen voor ons product om uw zwembad te reinigen. We hopen dat u plezier zult beleven aan het gebruik van uw nieuwe robot om uw zwembad in stand te houden gedurende de komende jaren.

Voordat u begint met het gebruik van uw robot, vragen we u om een paar minuten de tijd te nemen om deze bedieningsinstructies zorgvuldig door te lezen.

Nogmaals hartelijk dank dat u voor ons product hebt gekozen

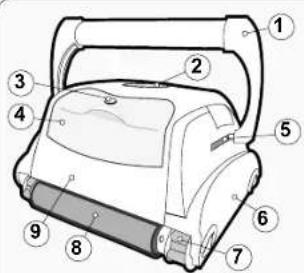

Componenten

Hoewel het uiterlijk van uw reiniger en sommige van zijn componenten mogelijk verschillen van wat hier staat afgebeeld, zijn de functionaliteit van de reiniger, de bedieningsprocedures en de onderhoudspraktijk hetzelfde.

1) Hendel
2) Uitgang bovenkant
3) Hendel filtervergrendeling
4) Toegang tot bovenkant filter
5) Hendel vergrendelingmechanisme

6) Zijplaat
7) Kettingwiel
8) Schrobborstel
9) Behuizing eenheid

Uw nieuwe automatische zwembadreiniger bestaat uit:

• De robot zwembadreiniger met zijn drijvende snoer
• De stroomvoorziening (transformator)
• Karretje (optioneel)

Lees deze handleiding a.u.b. volledig door voordat u uw zwembadreiniger bedient.

De zwembadreiniger bedienen

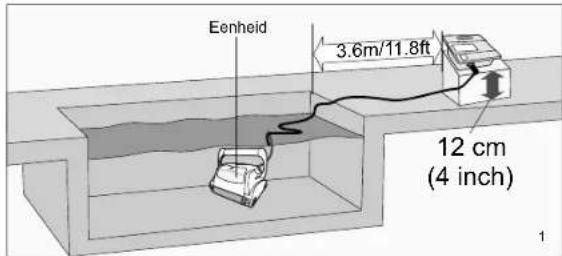

1. Plaats de stroomvoorziening (transformator) tenminste 3,6 meter van het zwembautenminste 12 cm boven het oppervlak (afbeelding 1). De transformator voorziet in laagspanning naar de reiniger.

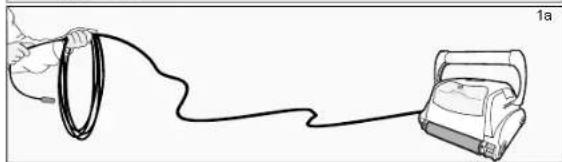

2. Rol het snoer uit (afbeelding 1a)

Eenheid 3.6m/11.8ft 12 cm (4 inch)

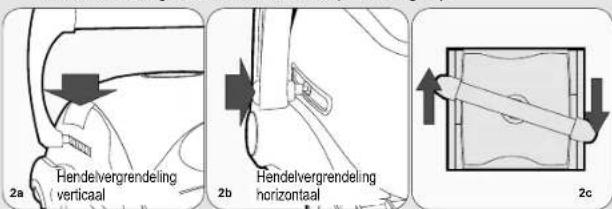

1. UITSLUITEND VOOR MODELLEN MET DRIJVENDE HENDEL - Vergrendel voor de juiste werking de beweegbare hendel diagonaal over de bovenkant van de behuizing van de reiniger. Druk het mechanisme van de hendelvergrendeling omlaag en schuif de hendel helemaal naar het einde, en laat vervolgens de vergrendeling los. Afhankelijk van uw model kan de vergrendelknop van de hendel verticaal of horizontaal zijn (afbeeldingen 2a, 2b). De hendel blijft vast op zijn plaats. Herhaal dit proces aan de andere kant van de reiniger. Onthoud dat de hendel diagonaal vast moet zitten (afbeelding 2c).

2a Hendelvergrendeling ( verticaal ) 2b Hendelvergrendeling ( horizontaal ) 2c

Plaats de eenheid in het water. Draai de eenheid van zijkant tot zijkant in het water om lucht te laten ontsnappen uit de behuizing, en laat de reiniger vervolgens zinken naar de bodem van het zwembad (afbeelding 3). Spreid vervolgens het snoer zo gelijkmatig mogelijk uit over het oppervlak van het zwembad (afbeelding 1).

1. Steek de stekker in het stopcontact. Zorgt u ervoor dat de markering op de stekker exact overeenkomt met de markeringsleuf op de contactdoos van de stroomvoorziening (afbeelding 4). Steek de stekker in een geaard stopcontact. Zorg ervoor dat het elektrische contact correct geaard is (afbeelding 5). Het lampje begint te gloeien om aan te geven dat het systeem aan "ON" staat en de zwembadreiniger zal beginnen met de reinigingscyclus. De eenheid houdt het aantal reinigingscycli bij. Uitsluitend een geautoriseerd servicecentrum kan de geaccumuleerde reinigingscycli uitlezen.

WAARSCHUWING: Een differentieelschakelaar (GFCI-USA) of een aardlekschakelaar (RCD-EUROPE) moet worden geïnstalleerd om uw elektrische uitgang te beschermen en iedere mogelijke elektrische schok te voorkomen.

De zwembadreiniger bedienen

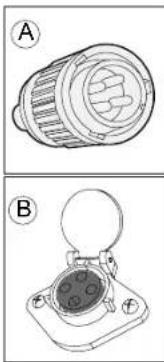

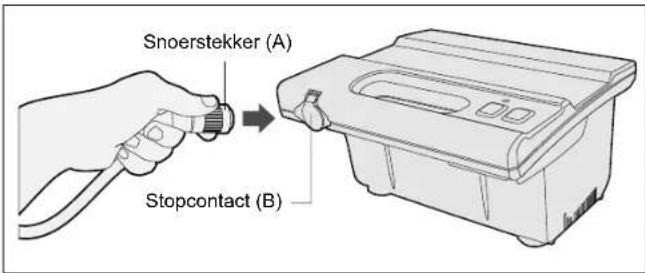

Om het snoer in te steken (afbeelding A) in het stopcontact van de stroomvoorziening (afbeelding B) doet u het volgende:

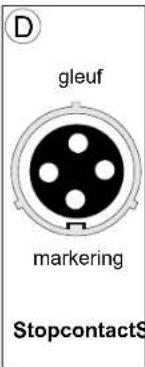

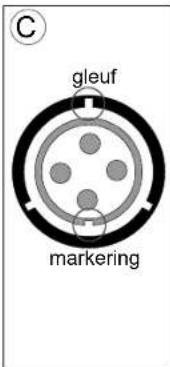

1. 1. Bereid de stekker voor zoals afgebeeld in afbeelding C met de markering en 3 buitensleuven precies zoals afgebeeld.

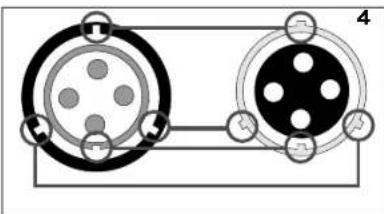

2. 1. Pas de markering en de sleuven exact op elkaar aan vanaf de snoerstekker met de overeenkomstige markering en sleuven van de wandcontactdoos (afbeelding D).
3. Duw de stekker geheel in het stopcontact.

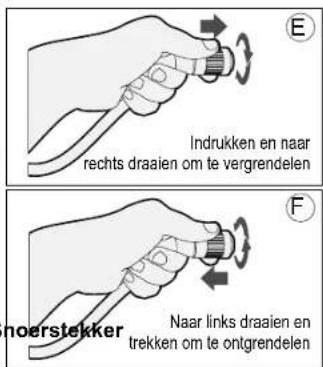

4. Als de stekker er eenmaal in zit, draait u de stekker naar rechts om deze op zijn plaats te vergrendelen (afbeelding E).
5. Om de stekker te verwijderen, draait u de stekker eerst naar links om deze te ontgrendelen, en vervolgens trekt u deze eruit (afbeelding F).

Snoerstekker (A) Stopcontact (B)

cleuf markering

gleuf markering StopcontactS

Indrukken en naar rechts draaien om te vergrendelen F Naar links draaien en trekken om te ontgrendelen noerstekker

BELANGRIJK- Na iedere cyclus keert de zwembadreiniger automatisch terug naar "UIT". Als u de machine wilt uitschakelen tijdens de bedieningscyclus, drukt u één keer op de rode knop

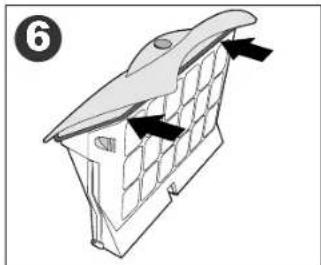

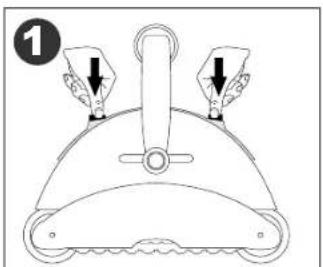

Onderhoud en aanpassing - De filter reinigen

5 Het wordt aanbevolen de filter na iedere cyclus te reinigen. 1m

Onderhoud en aanpassing

De zuigklep aanpassen:

Om de zuigkracht te verhogen, kunnen de kleppen die zich onder uw reiniger bevinden worden aangepast door de rand van de klep uit te trekken. Voordat u de rand van de klep laat zakken, zorgt u ervoor dat er voldoende speling is en de bewegingen van de eenheid niet worden belemmerd door obstakels op de bodem of aan de wand van het zwembad (afvoeren, afstapjes, enz.)

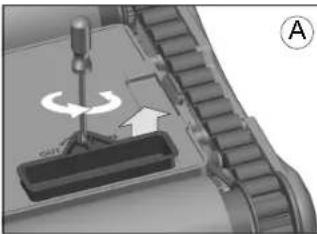

1) Om de rand uit te trekken draait u tegen de klok in met behulp van een schroevendraaier (afbeelding A)
2) Om de rand terug te duwen draait met de klok mee met behulp van een schroevendraaier (afbeelding B)

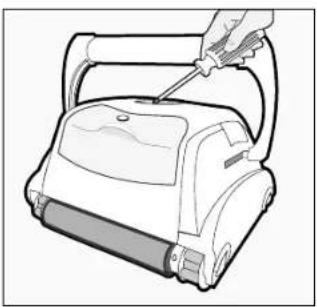

Reinigen van de pomppropeller:

1) Haal de schroeven uit de bovenkant van de uitlaat
2) Neem de bovenkant van de uitlaat eraf en verwijder haar en ander vuil rondom de propeller

propeller bovenkant uitlaat Schroeven

BELANGRIJKE TIPS:

• Zet de stroom uit en neem de stekker uit het stopcontact telkens als u de reiniger uit het water verwijdert.
  • Reinig de filterzak na iedere cyclus.
  • Leg het drijfsnoer regelmatig recht.
• Vervang versleten borstels om te zorgen voor maximale reinigingsprestaties
• Bewaar de verpakking van uw reiniger voor opslag buiten het seizoen of voor transport van de eenheid naar uw dealer als onderhoud vereist is.
• Laat uw zwembadreiniger gedurende 15 tot 20 minuten in het water na iedere reinigingscyclus.
• Stel uw reiniger niet bloot aan direct zonlicht als deze niet in gebruik is.
• Zorg dat de stroomvoorziening nooit in direct zonlicht is en vermijd dat deze in de regen komt.
• U dient uw reiniger af en toe af te spoelen met schoon, helder water. Dit verlengt de levensduur van de aandrijfriemen, aandrijfwielen en schrobborstels.

Maak de propeller een keer per maand schoon

UITSLUITEND KLIMMENDE EENHEDEN MET DRIJVENDE HENDEL

• Als uw eenheid een drijvende hendel heeft, draait u de diagonale stand om na iedere reinigingscyclus om te voorkomen dat het snoer verstrikt raakt.
• Zorg ervoor dat uw zwembadreiniger zichzelf goed positioneert tegen de muur. De machinehendel moet parallel aan de waterspiegel rusten als deze het wateroppervlak bereikt.

BELANGRIJK:

Zorg er a.u.b. altijd voor dat uw zwembadreiniger goed wordt opgeslagen bij een temperatuur tussen 10 en 40 graden Celsius. Dit zorgt ervoor dat de motoren, het plastic en de verzegeling beschermd zijn. Als u zich hier niet aan houdt, leidt dit tot het vervallen van de garantie. De robot kan worden gebruikt in water met temperaturen tussen 13 °C en 35°C. De aanbevolen optimale temperatuur ligt echter tussen 22 °C en 32 °C.

Probleemoplossing

CONTROLEER A.U.B. DE VOLGENDE ZAKEN VOORDAT U UW SERVICECENTRUM BELT

Vóór de probleemoplossing, moet de zwembadreiniger worden afgesloten van de stroomvoorziening en moet de stekker uit het stopcontact worden gehaald om schade aan de eenheid en mogelijk persoonlijk letsel te voorkomen.

1. Eenheid pompt geen water of beweegt niet:

a) Controleer of er stroom staat op het stopcontact.

b) Controleer of de transformator is aangesloten op een geaard stopcontact en of de snoerassemblage in de transformator is gestoken.*

c) Schakel de stroomvoorziening een paar keer uit "OFF" en aan "ON". Laat 45 seconden tijd verstrijken tussen aan "ON" en uit "OFF".

d) Controleer op en verwijder alle vuil zoals haren, slierten of bladeren die mogelijk de vrije beweging van de tandwielen belemmeren.

2. Eenheid pompt helemaal geen water, of pompt langzaam maar beweegt wel:

a) Controleer of de propeller vast zit als gevolg van opeenhoping van haren of vuil op de propellers. Verwijder de bovenste schroeven van de bovenkant van de uitgang en reinig de propeller. Schroef tijdens het opnieuw aanbrengen van de bovenafdekking de schroeven niet te stevig vast.

b) Controleer of de filterzakken grondig gereinigd zijn. Reinig indien nodig.

c) Als A en B een negatief resultaat geven, controleert u de pompmotoren. Als deze niet werken, stuurt u de eenheid terug naar uw servicecentrum.

3. Eenheid beweegt niet, maar pompt wel water:

a) Controleer of de voorwaartse/achterwaartse beweging wordt belemmerd door vreemd materiaal; haren, vuil, enz. op de tandwielen, of het stroomsnoer is verstrikt geraakt.

b) Controleer op losse aandrijfmotor (3) verbindingen.

c) Als A en B een negatief resultaat geven, controleert u de hoofdmotor (master) (en de hulpmotor, slave, indien geïnstalleerd). Als een van deze niet werkt, stuurt u de eenheid terug naar uw servicecentrum.

4. Eenheid neemt geen vuil of afval op:

a) Controleer 2a en 2b van deze handleiding.

b) Controleer de inname klepflappen aan de onderkant van uw eenheid (zie afbeelding hieronder). De flappen moeten vrij kunnen bewegen om te openen en te sluiten. Reinig en maak de klepflappen vrij indien nodig.

c) Controleer de hoogte van de inname rand. Indien nodig past u de hoogte aan met een schroevendraaier (zie de vorige pagina voor details)

*Het transformatorsncer kan uitsluitend worden vervangen met behulp van gespecialiseerd gereedschap dat normaliter uitsluitend ter beschikking staat van geautoriseerde dealers, distributeurs en servicecentra.

5. Eenheid lijkt niet het hele zwembad mee te nemen:

a) Zeer waarschijnlijk is een grondige reiniging van de filter nodig.

b) Controleer of het drijfsnoer goed is uitgerold en niet verstrengeld is.

c) Geef de eenheid de tijd om gedurende de volledige reinigingscyclus door het zwembad te gaan.

d) Zorg ervoor dat de drijvende hendel (indien geïnstalleerd) diagonaal vergrendeld is over de bovenkant van de behuizing van de eenheid.

e) Controleer of de pompmotor functioneert. Zie a.u.b. paragraaf 2 van deze handleiding.

f) Als er nadat u het bovenstaande hebt gedaan nog steeds een probleem is, belt u uw dealer voor specifieke aanvullende ondersteuning.

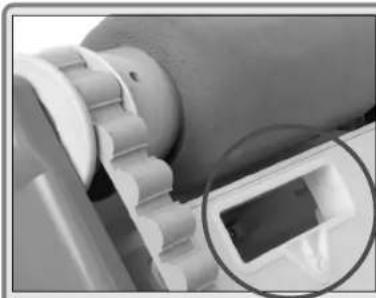

6. Er komt vuil uit de eenheid als u deze uit het zwembad verwijdert (Toegangsklep bovenkant sluit niet correct)

a) Vergrendeling - Controleer of het vrijgavemechanisme van de vergrendeling niet beschadigd is. De klepuiteinden dienen te zijn uitgelijnd met de behuizing van de eenheid. Zorg ervoor dat de klep op zijn plaats zit in het vergrendelingmechanisme en op zijn plaats vast klikt indien deze wordt ingestoken.

b) Inname kleppen - Controleer of de inname klepflappen aan de onderkant van uw eenheid (zie afbeelding hieronder) vrij bewegen om te openen en te sluiten. Reinig de flappen indien nodig.
