Z31223 - Krik ULTIMATE SPEED - Gratis gebruiksaanwijzing en handleiding

Producttype	Hydraulische krik
Merk	Ultimate Speed
Model	Z31223
Hefhoogte	135 - 340 mm (met adapter)
Maximale belasting	2000 kg
Type hydraulische olie	ISO VG 15
Hoeveelheid hydraulische olie	115 ml
Maximale bedieningskracht	350 N (ongeveer 35 kg op de hendel)
Bedrijfstemperatuur	-20 °C tot +40 °C
Toegepaste norm	EN 1494/A1:2008
Inhoud van de verpakking	1 hydraulische krik, 1 adapter, 1 pomphendel, 1 gebruiksaanwijzing
Beoogd gebruik	Voertuigen heffen en neerlaten (huishoudelijk gebruik, niet commercieel)
Materiaal	Staal
Steunvlak	Steunschaal met verwijderbare adapter
Hefsysteem	Hydraulisch met pomphendel
Veiligheidsklep	In de fabriek ingesteld, niet verstellen
Onderhoud	Beweegbare delen smeren, afnemen met geoliede doek, laten afvoeren door een professional
Repareerbaarheid	Alleen reparatie door specialist, zelf niet demonteren
Aanbevolen periodieke controle	Elke 3 jaar door een gekwalificeerde technicus
Afvoeren	Houd rekening met milieuvoorschriften voor olie en metaal

Veelgestelde vragen - Z31223 ULTIMATE SPEED

Hoe gebruik ik de hydraulische krik Z31223 veilig?

Plaats de krik altijd op een stevige en vlakke ondergrond. Zet de handrem vast, blokkeer de wielen en gebruik nooit alleen de krik om het voertuig te ondersteunen: gebruik steunbokken. Overschrijd nooit de maximale belasting van 2000 kg.

Wat is de hefhoogte van de krik Z31223?

De hefhoogte ligt tussen 135 mm (lage stand) en 340 mm (hoge stand met adapter).

Hoe sluit ik de daalklep?

Draai de hefboom met de klok mee totdat deze niet meer draait. Deze actie sluit de daalklep voordat u pompt.

Welke hydraulische olie gebruiken en in welke hoeveelheid?

Gebruik een hydraulische olie van het type ISO VG 15. De maximale hoeveelheid is 115 ml. Vul alleen tot de onderste rand van de vulopening.

Kan ik de hydraulische krik zelf repareren?

Nee, reparaties moeten worden uitgevoerd door een specialist. Demonteer de krik nooit zelf, dit kan storingen veroorzaken.

Hoe onderhoud ik de hydraulische krik Z31223?

Reinig de krik na elk gebruik met een geoliede doek. Smeer alle externe bewegende delen. Gebruik geen agressieve schoonmaakmiddelen.

Waarom de veiligheidsklep niet verstellen?

De veiligheidsklep is in de fabriek ingesteld om veilig gebruik te garanderen. Verstellen maakt de conformiteit ongeldig en kan ongelukken veroorzaken.

Hoe vaak moet de krik worden gecontroleerd?

Het wordt aanbevolen om de krik elke drie jaar te laten controleren door een gekwalificeerde technicus om de goede staat te verifiëren.

Hoe laat ik het voertuig veilig zakken?

Controleer of er geen personen of obstakels onder het voertuig zijn. Draai de daalklep langzaam tegen de klok in om het voertuig geleidelijk te laten zakken.

Wat te doen bij lekkage van hydraulische olie?

Een lekkage duidt op een defect. Gebruik de krik niet meer en geef deze aan een specialist voor reparatie. Gebruikte olie moet volgens de milieuvoorschriften worden afgevoerd.

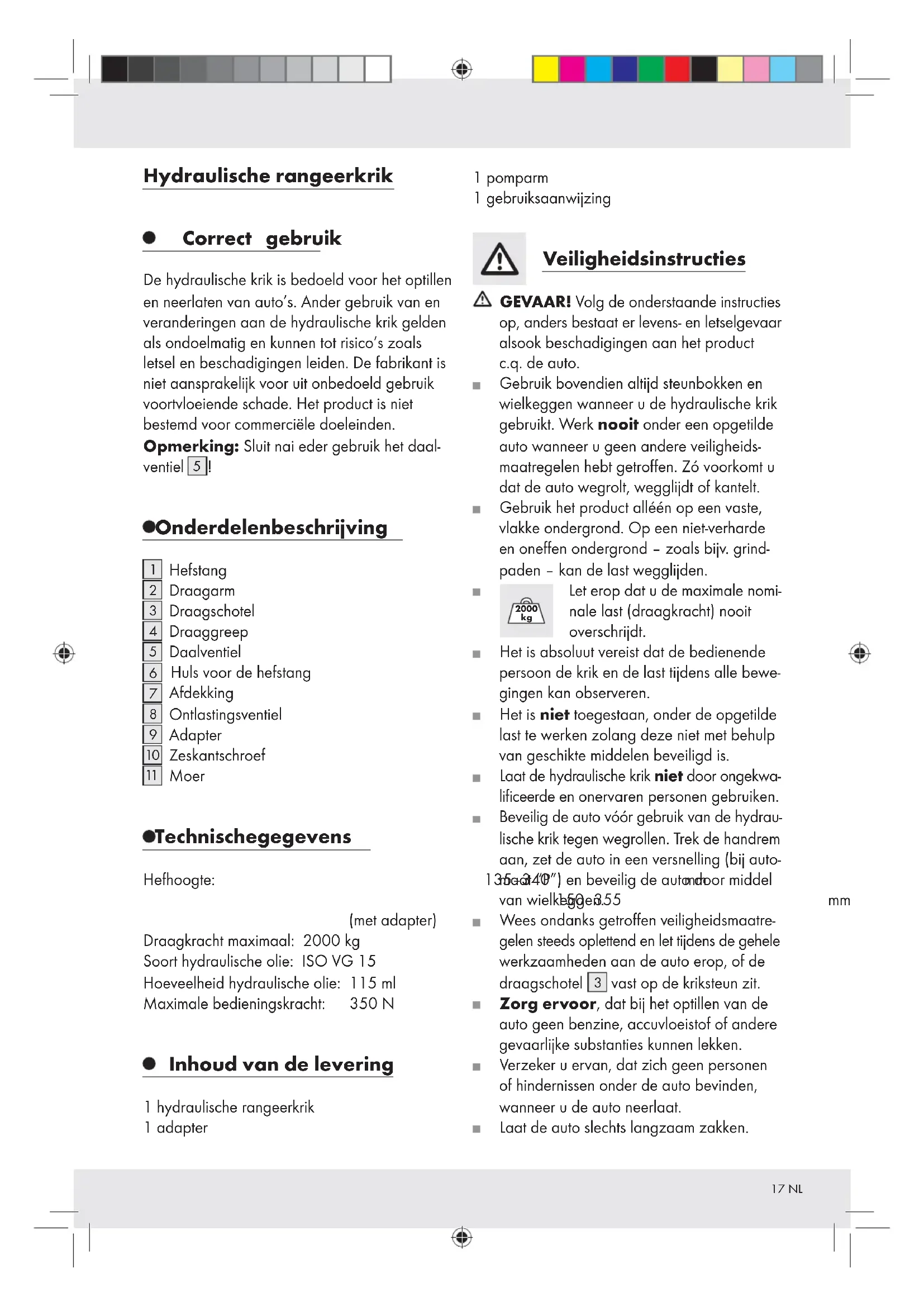

GEBRUIKSAANWIJZING Z31223 ULTIMATE SPEED

Bedienings- en veiligheidsinstructies

Vertaling van de originele gebruiksaanwijzing

1

Z31223

Ultimate

Hydraulik-Rangierwagenheber

De hydraulische krik is bedoeld voor het optillen en neerlaten van auto's. Ander gebruik van en veranderingen aan de hydraulische krik gelden als ondoelmatig en+kunnen tot risico's zoals letsel en beschadigingen leiden. De fabrikant is Niet aansprakelijk voor uit onbedoeld gebruik voortvloeije schade. Het product is nicht bestemd voor commerciele doeleinden.

Opmerking: Sluit nai eder gebruik het daal-ventiel 5!

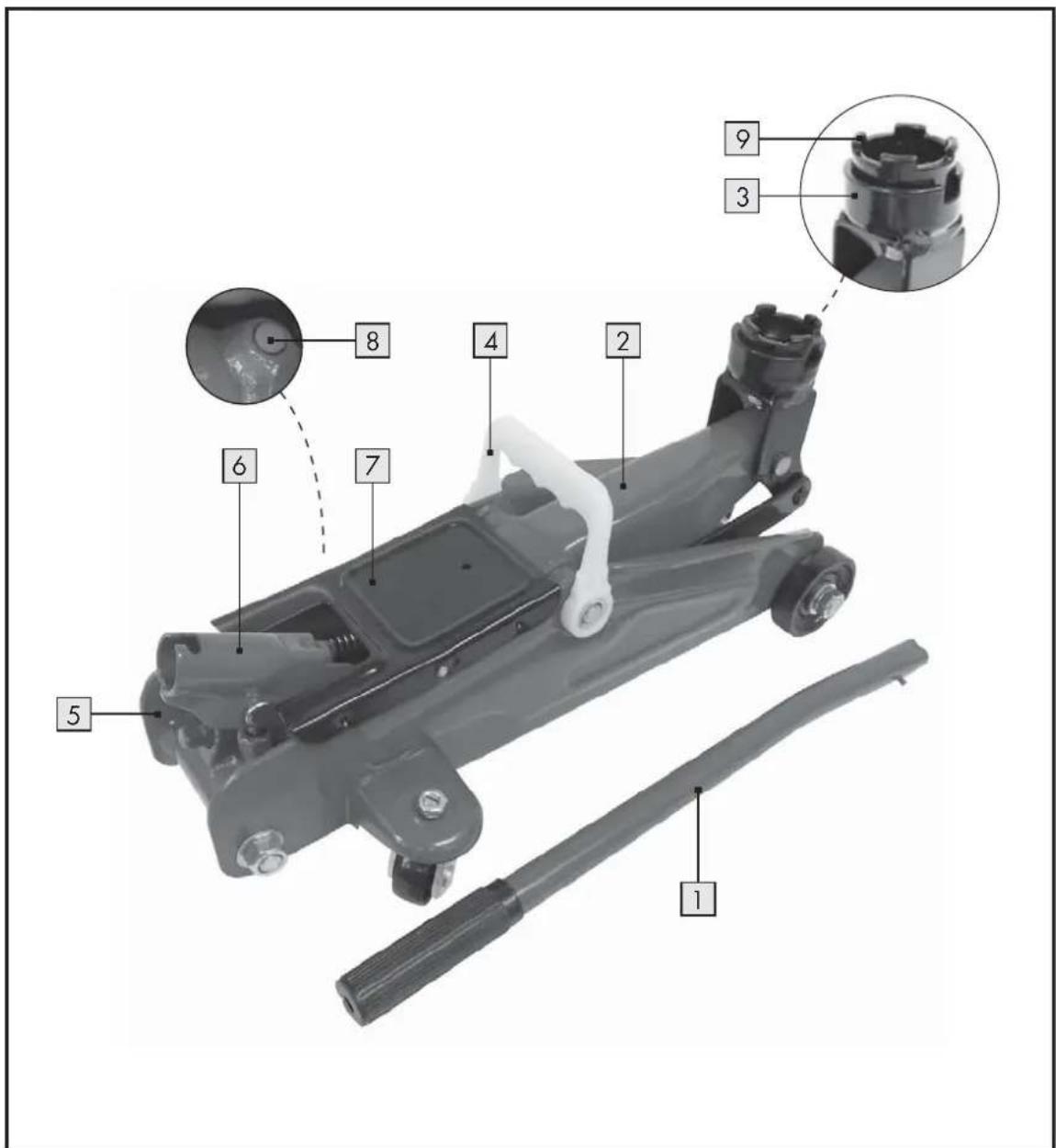

Onderdelenbeschrijving

1 Hefstang
2 Draagarm
3 Draagschotel
4 Draaggreep
5 Daalventiel
6 Hulsvoor de hefstang
7 Afdekking
8 Onlastingsventiel
9 Adapter
[10] Zeskantschroef
[1] Moer

-Technischegegevens

Hefhooigt:

(met adapter)

Draagkracht maximaal: 2000kg

Soort hydraulische olie: ISO VG 15

Hoeveelheid hydraulische olie: 115 ml

Inhoud van de levering

1 pomparm
1 gebruiksaanwijzing

Veiligheidsinstructies

GEVAAR! Volg de onderstaande instructies op, anders bestaat er levens- en letselgevaar alsook beschadigingen aan het product c.q. de auto.

Gebruik bovendien altijd steunbokken en wielkeggen wanneer u de hydraulische krik gebruikt. Werk nooit onder een opgetilde auto wanneer u geen andere veiligheidsmaatregelen hebt getroffen. Zo voorkomt u dat de auto wegrolt, weglijkdt of kanelt.
Gebruik het product alléén op een vaste, vlakke ondergrond. Op een Niet-verharde en oneffen ondergrond - Zoals bijv. grindpaden - kan de last weglijke.

Let erop dat u de maximale nominale last (draagkracht) nooit overschrijdt.

Het is absolutut vereist dat de bedienende person de krik en de last tijdens alle beweggingen kan observeren.
Het is Niet toegestaan, onder de opgetilde last te werken zolang deze Niet met behulp van geschikte middelen beveiligd is.
Laat de hydraulische krik Niet door ongekwalificeerde en onervaren personen gebruiken.
Beveilig de auto Voor gebruik van de hydraulische krik gegen wegrollen. Trek de handrem aan,zet de auto in een versnelling ( bij auto13540") en beevilig de autandoor middel van welkege 3.55
Wees ondanks getroffen veiligheidsmaatregelen steeds oplettend en let tijdens de gehelewerkzaamheden aan de auto erop, of dedraagschotel 3 vast op de kriksteun zit.
Zorg ervoor, dat bij het optillen van de auto geen benzine, accuvloeistof of andere gevaarlijke substanties konnen lekken.
Verzeker u ervan, dat zich geen personen of hindernissen onder de auto bevinden, wanner u de auto neerlaat.
Laat de auto slechts langzaam zakken.

• Controller of alle onderdelen op de voorgeschreiben wijze gemonteerd zich en in optimale staat verkeren.

• Controller vór ieder gebruik of de hydraulische krik optimal functioneert. Controller de hydraulische krik vooral op lekkende hydrauliekolie en correcte montage van alle schroeven en ventilen.
  Gebruik de hydraulische krik nooit om een auto te transporteren of te beladen. Til nooit de complete auto op.
  Let erop, dat er zich geen Personen - vooral kinderen - in de auto bevinden en dat personen in de directe omgeving voldoende afstand tot de auto honden wanner de hydraulische krik in gebruik is.
  Verstel nooit het ontlastingsventiel 8. Het ventiel werd in de fabriek ingesteld en mag Niet worden bijgesteld. Als de instelling van het veriligheidsventiel worden veranderd, mag het product zicheer worden gebruikt.
  De gebruiker dient voor gebruik van de krik door een ervaren person met het apparaat vertrouwd te worden gemaakt. De pomp- en overbrengingskrachten bedragen ongeveer 350N.
  Als de markeringen op het product zodanig beschadigd zijn dat ze Niet meer leesbaar zijn, wordt van verder gebruik van de krik afgeraden totdat de markeringen zijn hersteld.
  Voer geen veranderingen uit aan de hydraulische garagekrik. Ledere constructieve verandering aan het apparaat heeftuitwerkingen op de veiligheid en de overeenstemming van het apparaat met denorm EN 1494/A1:2008.
  Bij gebruik van de krik mag de uitgeoefende kracht Nieteer dan 350N bedragen.Dit komt overeen met een kracht van ongeveer 35~kg aan de hendel.
  De gebrukstemperatuur van de hydraulische olie van dit apparaat ligt bij -20 °C tot +40 °C.
  Gebruik het apparaat alleen voor het optillen en neerlaten van de auto, Niet om het in opgetilde positie vast te houden. Beweeg het Niet tijden het optillen of neerlaten.

• Breng na gebruik alle onderdelen wee in de oorspronkelijke positie. Laat de hydraulische olie of de oliepomp door een vakkundig person verrangen, als onderdelen van het apparaat Nieteerversteld kuren worden.

Voor de ingebruikname

- Hydraulische olie verdelen

Schuif bij gesloten daalventiel 5 de hefstang in de huls voor de hefstang 6. Bedien de hydraulische eenheid met minimaal 6 krachtige pompbewegingen (hefstang op en neer) en zorg zo voor eengelijkmatige verdeling van de hydraulische olie.

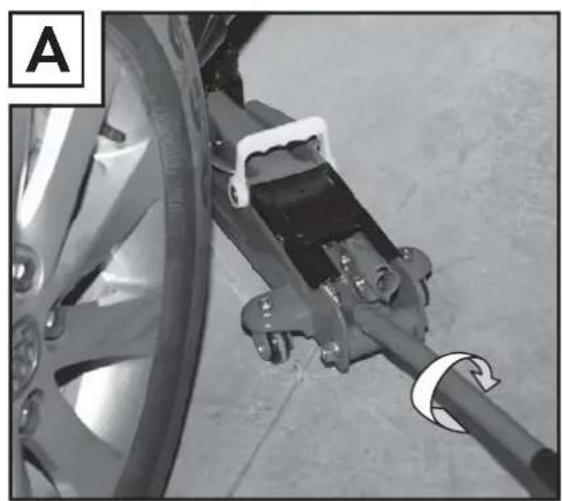

Opmerking: Controleer eventueel of het daalventiel 5 gesloten is, door te proberen de geplaatste hefstang met de klok mee te draaien (zie afb.A). Wonneer de hefstang nicht kan worden gedraaid, is het daalventiel 5 gesloten.

Ingebruikname

- Last (auto) optillen

Draai de hefstang 1 bij gesloten daalventiel 5 met de klok mee in de huls voor de hefstang 6.
Plaats de hydraulische krik volgens de handleiding van de auto onder het waarvoor bestemde punt.

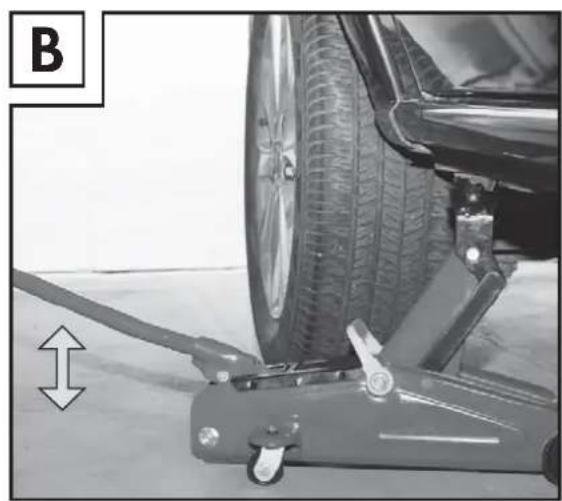

Let op dat de draagschotel 3 in het midden belast worden. Krik de auto door op- en neerwaartse bewegingen van de hefstang 1 zo ver op dat u de steunblokken onder de auto kunt zetten (zie afb.B).

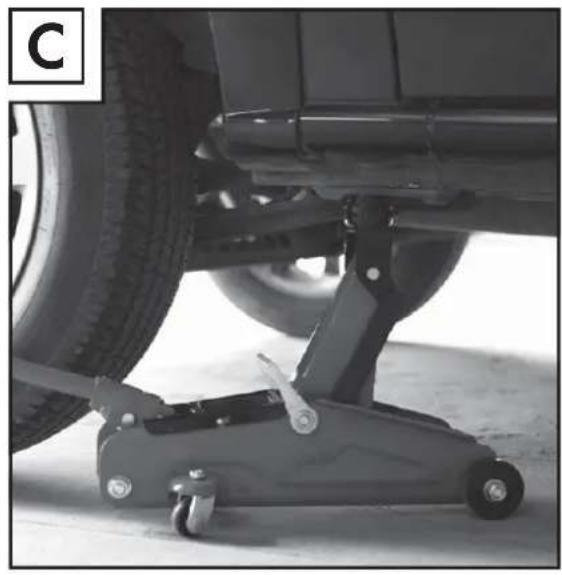

Laat de auto cervolgens zakken tot op de steunbokken door het daalventiel 5 door het draaien van de hefstang 1 langzaam gegen de klok in draaiend, te openen.

- Last (auto) laten zakken

LEVENSGEVAAR! Zorg ervoor, dat zich geen Personen of hindernissen onder de auto bevinden wanneer u de auto LASTZAKKEN.

Til de auto (zoals voorheen beschreven) eerst een beetje op, zodate u de steunbokken kunt verwijderen.

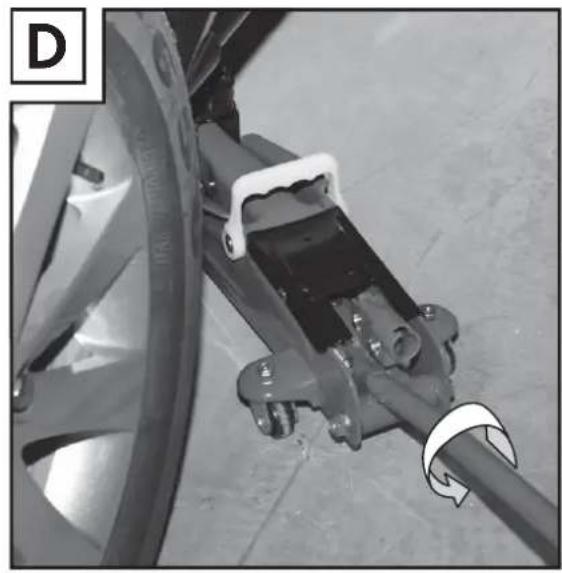

Draai het daalventiel 5 gegen de klok in totdat de auto zakt, maar open het ventiel Niet zover dat het losraakt en de hydraulische olie uit het daalventiel 5 stroomt.

VOORZICHITIG! Laat de auto slechts langzaam zakken. Anders bestaat er gevaar voor letsel en voor schade aan de krik en/of de auto.

Trek de garagekrik onder de auto vandaan en LAST de draagarm 2 volledig dalen.
Sluit het daalventiel 5 door het met de klok mee zich te draaien.

- Adapter monteren (optie)

Breng de krik van de oorspronkelijke hoogte (13,5 cm) op een hoogte van 34 cm door de hefstang op en neer te bewegen (zie hoofdstuk "Last (auto) optillen").

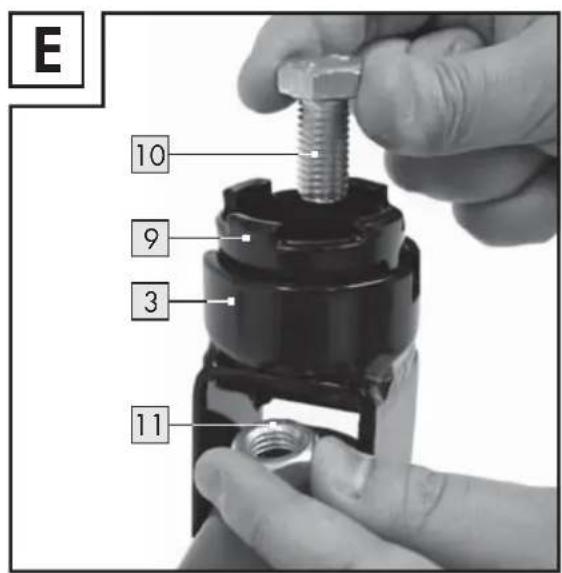

Monteer de adapter 9 op de draagschotel 3. Leid de zeskantschroef 10 van boven door de adapter 9 en draagschotel 3 (zie afb. E).
Plaats tegelijkertijd de moer met behulp van de ringsleutel onder de draagschotel (zie afb. E).

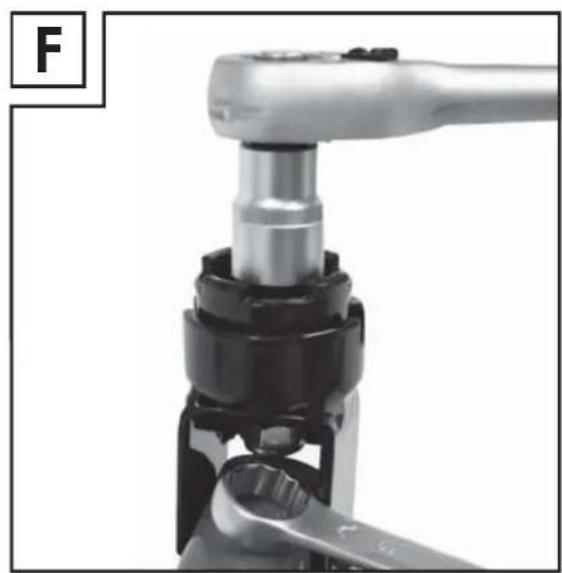

Fixeer de zeskantschroef 10 en moer 11 met behulp van een steeksleutel met opzetstuk (19 mm) en een ringsleutel (19 mm) (zie afb. F).
Laat de krik wee in de oorspronkelijke positie zakken, door het daalventiel 5 gegen de klok in te draçien. Let erop, dat het daalventiel 5 Niet losraakt en de hydraulische olie eruit lekt (zie hoofdstuk "Last (auto) latent zakken").
Als u de adapter 9 niet meer nodig hebtt, kunt u deze verwijderen, door de

zeskantschroef 10 en moer met behulp van een steeksleutel met opzetstuk (19 mm) en een ringsleutel (19 mm) los te make n (zie afb. F).

- Reiniging en onderhoud

Gebruik in geén geval scherpe of bijtende reinigingsmiddelen.
Vet alle externe, bewegende onderdelen goed.
Reinig de hydraulische krik met een licht geoliede doeK.
Laat de draagarm 2 en de huls voor de hefstang volledig zakken om de garagekrik plaatsbesparend op te bergen.

Onderhoud en service

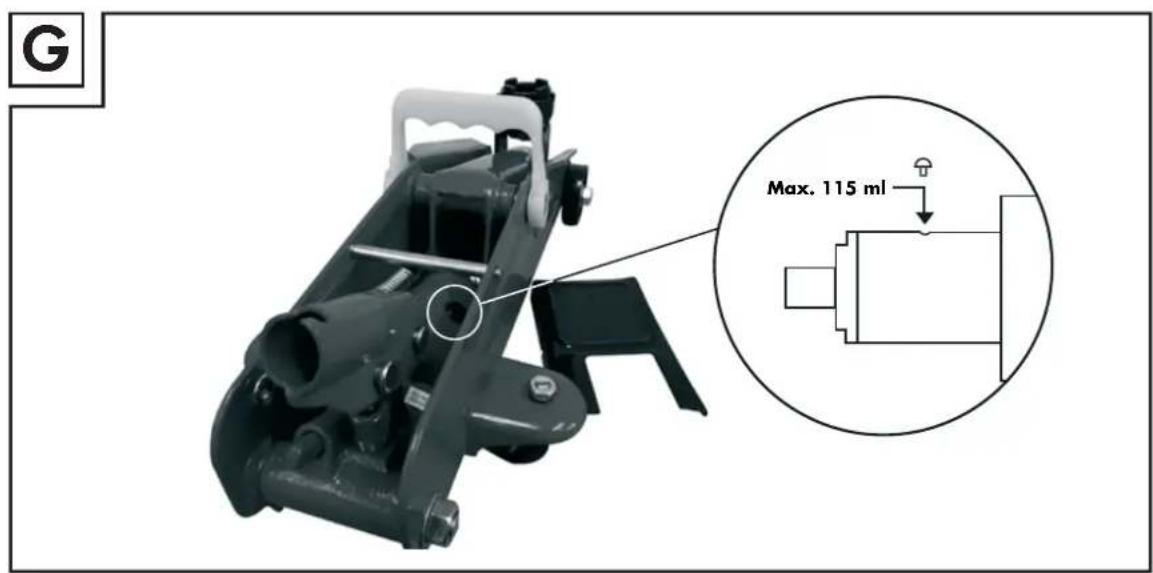

Opmerking: Het bijvullen van hydraulische olie mag alleén door een vakkundig persoon worden uitgevoerd! Gebruik alleen hydraulische olie die voldoet aan ISO VG 15. Houd er rekening mee dat te veel olie de functie van de krik kan belemmeren. Vul maximaal 115 ml olie bij als alle olie verbruikt is. Vul de hydraulische olie tot aan de onderkant van de vulopening (zie aflb. G).

Opmerking: Wij raden u aan, het apparaat alle drie jaar door een gekwalificierde person to laten controleren.

Laat een defecte hydraulische krik alleén door een vakman repareren. Probeer nooit zich de krik te repareren.
Neem de hydraulische krik nooit helemaaluit elkaar. Door een eigenmachtige demontage{kunnen bij later gebruik functiestorin-gen optreden.

Verwijdering

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kunt afvoeren.

Gooi het afgedankte product omwille van het milieuu Niet weg via het huisvuil, maar geef het af bij het waarvoor bestemde depot of het gemeente lijke milieupark. Over afgitteplaatsen en hun openingstijden kut u zich bij uw aangewezen instantie informeren.

Laat de hydraulische olie op milieuvriendelijke wijze verwijderen. Zorg ervoor dat de afvoer door een erkende vakmonteur worden uitgevoerd of neem contact op met een inzamelpunt voor schadelijke stoffen bij u in de buurt.

- Informatie

Conformiteitsverklaring

Wij Milomex Ltd., c / o Milomex Services, Hilltop Cottage, Barton Road, Pulloxhill, Bedfordshire, MK45 5HP, UK, verklaren in eigen verantwoerdelijkheid dat het product: hydraulische rangeerkrik, modelnr.: Z31223, versie: 06 / 2012, waarop deze verklaring betrekking heeft, overeenstempt met de normen / normatieve documenten van de richtlijn 2006 / 42 / EC.

Toegepaste geharmoniseerde norm: EN 1494/A1:2008

Heaernershirling

De complete conformiteitsverklaring kunt u indien gewenst downloaden via www.milomex.com.

C

IAN74191

Milomex Ltd.

Stand van de informatie: 04/2012

Ident.No.: Z31223032012-1
