Z31223 - Cric ULTIMATE SPEED - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cric idraulico
Marca	Ultimate Speed
Modello	Z31223
Altezza di sollevamento	135 - 340 mm (con adattatore)
Carico massimo	2000 kg
Tipo di olio idraulico	ISO VG 15
Quantità di olio idraulico	115 ml
Forza di azionamento massima	350 N (circa 35 kg sulla leva)
Temperatura di esercizio	-20 °C a +40 °C
Norma applicata	EN 1494/A1:2008
Contenuto della confezione	1 cric idraulico, 1 adattatore, 1 leva a pompa, 1 manuale d'uso
Uso previsto	Sollevare e abbassare veicoli (uso domestico, non commerciale)
Materiale	Acciaio
Superficie di appoggio	Coppa di appoggio con adattatore rimovibile
Sistema di sollevamento	Idraulico con leva a pompa
Valvola di sicurezza	Preimpostata in fabbrica, non regolare
Manutenzione	Lubrificare le parti mobili, pulire con panno oleato, svuotare da un professionista
Riparabilità	Riparazione solo da uno specialista, non smontare da soli
Controllo periodico raccomandato	Ogni 3 anni da un tecnico qualificato
Smaltimento	Rispettare le norme ambientali per olio e metallo

Domande frequenti - Z31223 ULTIMATE SPEED

Come utilizzare il cric idraulico Z31223 in sicurezza?

Posare sempre il cric su una superficie solida e piana. Stringere il freno a mano, bloccare le ruote e non usare mai il cric da solo per sostenere il veicolo: utilizzare cavalleti. Non superare mai il carico massimo di 2000 kg.

Qual è l'altezza di sollevamento del cric Z31223?

L'altezza di sollevamento è compresa tra 135 mm (posizione bassa) e 340 mm (posizione alta con adattatore).

Come chiudere la valvola di abbassamento?

Girare la leva di sollevamento in senso orario fino a quando non gira più. Questa azione chiude la valvola di abbassamento prima di pompare.

Quale olio idraulico utilizzare e in quale quantità?

Utilizzare un olio idraulico di tipo ISO VG 15. La quantità massima è di 115 ml. Riempire solo fino al bordo inferiore dell'apertura di riempimento.

Posso riparare da solo il cric idraulico?

No, le riparazioni devono essere effettuate da uno specialista. Non smontare mai il cric da soli, ciò potrebbe causare malfunzionamenti.

Come effettuare la manutenzione del cric idraulico Z31223?

Dopo ogni utilizzo, pulirlo con un panno oleato. Lubrificare tutte le parti mobili esterne. Non utilizzare detergenti aggressivi.

Perché non regolare la valvola di sicurezza?

La valvola di sicurezza è preimpostata in fabbrica per garantire un uso sicuro. Qualsiasi regolazione annulla la conformità e può causare incidenti.

Con quale frequenza far controllare il cric?

Si consiglia di far controllare il cric ogni tre anni da un tecnico qualificato per verificarne il buono stato.

Come abbassare il veicolo in sicurezza?

Verificare che nessuna persona o ostacolo si trovi sotto il veicolo. Girare la valvola di abbassamento lentamente in senso antiorario per abbassare il veicolo gradualmente.

Cosa fare in caso di perdita di olio idraulico?

Una perdita indica un difetto. Non utilizzare più il cric e affidarlo a uno specialista per la riparazione. L'olio esausto deve essere smaltito secondo le norme ambientali.

MANUALE UTENTE Z31223 ULTIMATE SPEED

Indicazioni per l'uso e per la sicurezza

Traduzione delle istruzioni d'uso originali

NL

HYDRAULISCHE RANGEERKRIK

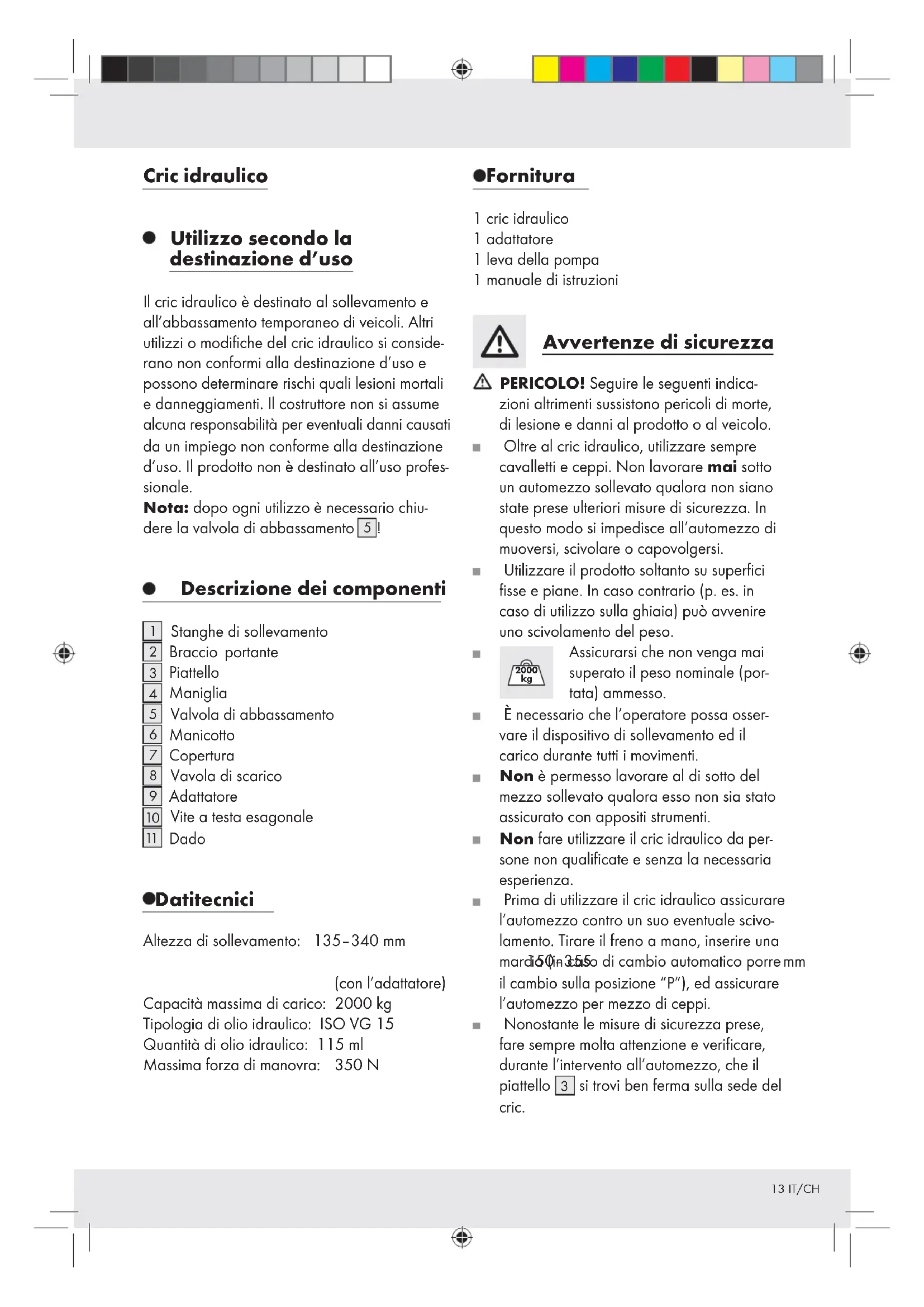

Utilizzo secondo la destinazione d'uso

Il cric idraulico è destinato al sollevamento e all'abbassamento temporaneo di veicoli. Altri utilizzi o modifiche del cric idraulico si considerano non conformi alla destinazione d'uso e possono determinare rischi quali lesioni mortali e danneggiamenti. Il costruttore non si assume alcuna responsabilità per eventuali danni causati da un impiego non conforme alla destinazione d'uso. Il prodotto non è destinato all'uso professione.

Note:ippoutilizzoe necessario chi-dere la valvola di abbassamento 5!

- Descrizione dei componenti

Stanghe di sollevamento
2 Braccio portante
3 Piattello
4 Maniglia
Valvola di abbassamento
6 Manicotto
7 Copertura
8 Vavola di scarico
9 Adattatore
10 Vite a testa esagonale
[1]Dado

Datitecnici

Altezza di sollevamento: 135-340 mm

(conl'adattatore)

Capacità massima di carico: 2000 kg

Tipologia di olio idraulico: ISO VG 15

Quantità di olio idraulico: 115 ml

Massima forza di manovra: 350 N

Fornitura

1 cric idraulico
1 adattatore
1 leva della pompa
1 manuale di istruzioni

Avverenze di sicurezza

PERICOLO!Seguire le seguenti indicazioni altrimenti sussistono pericoli di morte, di lesione e danni al prodotto o al veicolo.

Oltre al cric idraulico,utilizzare sempre cavalletti e ceppi. Non lavorare mai sotto un automezzo sollevato qualora non siano state prese ulteriori misure di sicurezza. In quello modo si impedisce all'automezzo di muoversi, scivolare o capovolgersi.
Utilizzare il prodotto soltanto su superfici fisse e piane. In caso contrario (p. es. in caso di utilizzo sulla ghiaia) può avvenire uno scivolamento del peso.

Assicurarsi che non venga mai superato il peso nominale (portata) ammesso.

• E necessario che l'operaore possa osservare il dispositivo di sollevamento ed il carico durante tutti i movimenti.
  Non è permesso lavorare al di sotto del mezzo sollevato qualora"This non sa stato assicurato con apposti strumenti.
  Nonfareutilizzare il cric idraulico da personononqualificateesenza la necessariaesperienza.
  Prima di utilizzato il cric idraulico assicurare l'automezo contro un suo eventuale scivolamento. Tirare il freno a mano, insere una mard60in35so dichio automatico porremm ilchio sullaposizione "P"), ed assicurare I'automezo per mezzo di ceppi.
  Nonostante le misure di sicurezza prese,fare sempre molta attenzione e verificare, durante l'intervento all'automezzo, che il piattello 3 si trovi ben ferma sulla sede del cric.

Assicurarsi che durante il sollevamento dell'automezzo non fuoriscano benzina, liquido di batterie o altre sostanze pericolose.
Assicurarsi che nessuna persona od ostacolo si trovino al di sotto dell'automezzo, quando questo viene abbassato.
Abbassare I'automezzo sempre lentamente.
Controllare che tutti i componenti siano montati correttamente e intatti.
Prima di anni utilizzato, verificare la funzionalità del cric idraulico. Controllare in modo particolare l'eventuale fuoriuscita di olio idraulico dal cric, la stabilità della sede di tutte le viti e valvole.
Non utilizzato mai il cric idraulico per trasportare o caricare un automezzo. Non sollevare mai l'intero automezzo.
- Fare attenzione a che nessuna persona - in modo particolare bambini - si trovino nell'automezzo e che le persone che eventualmente si trovassero nelle sue vicinanze osservino una sufficiente distance daesso, qualora il cric idraulico venga utilizzato.
Non spostare mai la valvola di scarico 8. Questa viene predisposta in fabbrica e non deve essere regolata. Se si modificano le impostazioni della valvola di scarico, il prodotto non potra più essere utilizzato.
- Prima di utilizzato il cric, l'utente deve familiarizzare con il prodottotramite leindicazioni di una persona esperta. La forza operativa e la potenza di trasmissione ammontano a circa 350 N.
In caso di illeggibilità delle marcature sul prodotto, se ne sconsiglia l'uso sino alla sostituzione delle stesse.
Non eseguire alcun tipo di modifica del cric idraulico. Ogni modifica sostanziale dell'apparecchio ha un impatto sulla sicurezza e sulla conformità dell'apparecchio con le norme EN 1494/A1:2008.
- Durante l'utilizzo del cric, non adoperare una forza superiore ai 350 N. Questo corrisponde a una forza di circa 35kg sulla leva.

La temperatura di funzionamento dell'olio idraulico deve essere compresa tra i-20 °C e i +40 °C.
Utilizzare il cric idraulico solo per il sollevamento e l'abbassamento del veicolo e non per mantenere il veicolo in posizione sollevata. Non muoverlo durante il sollevamento o l'abbassamento.
- Dopo l'utilizzo dell'apparecchio, riporre tutti i componenti utilizzati nella loro posizione iniziale. Il rabbocco dell'olio idraulico o la sostuzione della pompa devono essere eseguiti soltanto dal personale esperto se non è possibile spostare i componenti dell'apparecchio.

- Prima della messa in funzione

Distribuzione dell'olio idraulico

Con la valvola di abbassamento chiusa 5, insertire la stanga di sollevamento 1 nel manicotto 6. Pompare almeno 6 volte il cric idraulico (stanga di sollevamento 1 verso l'alto e verso il basso)osi da distribuire uniformamente I'olio idraulico all'in-terno.

Note: controllare che la valvola di abbassamento 5 sua chiusa ruotandola, con la stanga di sollevamento insertita 1, in senso orario (vedi fig. A). Se non è più possibile ruotarla, la valvola di abbassamento 5 è chiusa.

- Messa in funzione

- Sollevamento del veicolo

Con la valvola di abbassamento chiusa 5 ruotare la stanga di sollevamento 1 nel manicotto 6.

Collocare il cric idraulico sotto una delle posizioni previste a tale scopo, ai sensi delle istruzioni d'uso dell'automezzo.
Assicurarsi che il piattello 3 sua gravato precisely al centro除去 il punto di sollevamento. Sollevare il veicolo,tramite il movimento verso l'alto e verso il basso della stanga di sollevamento 1 solo fino al punto in cui è possibile inseire cavalletti di sostegno除去 il veicolo (vedi fig.B).
Fare appoggiare l'automezzo sui cavalletti aprendo lentamente la valvola di abbassamento 5 ruotando la stanga di sollevamento in senso orario.

- Abbassamento del veicolo

PERICOLO DI MORTE! Assicurarsi che non sia presente nessuna persona o nessun ostacolo fatto il veicolo durante l'abbassamento.
Sollevare prima leggermente il veicolo (come descripto in precedenza) per rimuovere i cavalletti di sostegno.
Ruotare la valvola di abbassamento 5 in senso antiorario fino a quando l'automezzo non si abbassa, ma in nessun casoosi tanto da fare fuoriuscire l'olio idraulico alla valvola di abbassamento 5.

ATTENZIONE! Abbassare l'automezzo sempre lentamente. In caso contrario sussiste un pericolo di leSIONe e di danneggiamento del prodotto o dell'automezzo.

Non appena il cric idraulico a carrello è stato estratto dal veicolo, abbassare completamente il braccio portante 2.
Chiudere la valvola di abbassamento 5 ruotandola in senso orario.

Fissare l'adattatore (optional)

Ripositionare il cric dall'altezza iniziale (13,5 cm) a un'altezza di 34 cm muovendo la stanga di sollevamento [1] versus l'alto e

verso il basso (vedi capitolo "sollevamento del veicolo").

Porre I'adatPoreul piattello 3. Inserire la vite a testa esagonale 10 dall'alto attra- verso I'adattatore 9 e il piattello 3 (vedi figura E).
Contemporaneamente, insere il dato con la chiave ad anello fatto il piattello (vedi fig. E).
Fissare la vite a testa esagonale 10e il dato con una chiave a tubo con aperture (19 mm) e una chiave ad anello (19 mm) (vedi fig.F).
- Abbassare il cric all'altezza iniziare ruotando la valvola di abbassamento 5 in senso antiorario. Controllare la stabilità della valvola di abbassamento 5 e l'eventuale fuoriuscita di olio (vedi capitolo "abbassamento del veicolo").
Qualora non si necessitates più dell'adattatore 9, rimuoverlo allentando la vite a testa esagonale 10 e il dato 11 con una chiave a tubo con aperture (19 mm) e una chiave ad anello (19 mm) (vedi fig. F).

Pulizia e manutenzione

Non utilizzato mai strumenti per la pulizia che siano corrosivi o taglienti.
Lubricare tutti i pezioni mobili esterni.
Pulire il cric idraulico con un panno leggermente unto.
- Abbassare il bracco portante 2 e il manicotto 6 per conservare il cricenza occupare spazio.

Garanzia e assistenza

Nota: il rabbocco dell'olio idraulico deve essere eseguito solo dal centro di assistenza! Utilizzato soltanto olio idraulico conforme con la classe di viscità ISO VG 15. Notare che una quantità eccessiva di olio limita il funzionamento del cric. quando tutto l'olio è stato utilizzato, riempire con massimo

115 ml di olio. Riempire di olio idraulico fino al bordo inferiore dell'apertura di carico (vedi fig. G).

Nota: si consiglia di far controllare l'appa- recchio da personale qualificato agli tre anni.

Consentire soltanto ad un esperto di riparare il cric idraulico. Non tentare mai di ripararlo da soli.
Non smontare mai il cric idraulico nei loro componenti. Uno smontaggio fatto da se più determinare successivement un funzionamento imperfetto.

Norma armonizzata utilizzata: EN 1494/A1:2008

Heaanserfiing

In caso di necessità, tale documentazione può essere scaricata dal site Internet www.milomex. com.

Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di ricerclaggio locali.

Non gettare il prodotto usurato tra i rifiuti domestici ma, per motivi di tutela dell'ambiente, provedere al suo corretto smaltimento. Per conoscere gli orari di accesso e i centri di raccolta rivolgersi all'amministrazione locale competente in materia.

Smaltire l'olio idraulicoswana dannegliare I'ambiente. Smaltire l'apparecchio e l'olio idraulico presso un'officina di riparazione autorizzata o rivolgersi al punto di raccolta di rifiuti pericolosi più vicino.

- Informazioni

Dichiarazione di conformità

Noi, Milomex Ltd, c / o Milomex Services, Hilltop Cottage,Pulloxhill,Bedfordshire,MK 45 HP,UK, dichiariamo sotto nostra una responsabilita che il prodotto: cric idraulico, modello n. Z31223, versione:06/2012, al quale si riferisce esta dichiarazione, è conforme a tutte le norme /documentazioni normative della direttiva 2006/42/EC.
