Caractéristiques techniques	Capacité de levage : 2 tonnes, Hauteur de levage : 135 mm à 330 mm, Type : cric hydraulique.
Utilisation	Conçu pour lever des véhicules légers, idéal pour les réparations automobiles et l'entretien.
Maintenance et réparation	Vérifier régulièrement le niveau d'huile hydraulique, nettoyer les surfaces de contact et inspecter les joints.
Sécurité	Utiliser sur une surface plane, ne pas dépasser la capacité de levage, toujours utiliser des chandelles pour sécuriser le véhicule.
Informations générales	Garantie : 2 ans, Poids : 12 kg, Dimensions : 60 x 30 x 15 cm.

FOIRE AUX QUESTIONS - Z31223 ULTIMATE SPEED

Comment utiliser le cric ULTIMATE SPEED Z31223 ?

Pour utiliser le cric, assurez-vous d'abord que le véhicule est sur une surface plane. Placez le cric sous le point de levage recommandé du véhicule, puis tournez la poignée pour lever le cric jusqu'à ce qu'il atteigne le véhicule.

Quelle est la capacité de levage du cric ULTIMATE SPEED Z31223 ?

Le cric ULTIMATE SPEED Z31223 a une capacité de levage maximale de 2 tonnes (2000 kg).

Que faire si le cric ne se lève pas ?

Vérifiez que la poignée est correctement fixée et tournez-la dans le sens des aiguilles d'une montre. Assurez-vous également que le cric est correctement placé et que le véhicule n'est pas trop lourd pour la capacité du cric.

Comment descendre le cric en toute sécurité ?

Pour descendre le cric, tournez la poignée dans le sens inverse des aiguilles d'une montre lentement et prudemment pour libérer la pression. Assurez-vous que personne ne se trouve sous le véhicule pendant ce processus.

Le cric ULTIMATE SPEED Z31223 est-il adapté à tous les véhicules ?

Le cric est conçu pour la plupart des voitures de tourisme et des véhicules légers. Veuillez vérifier la capacité de levage et les points de levage de votre véhicule avant utilisation.

Où puis-je trouver les points de levage de mon véhicule ?

Les points de levage sont généralement indiqués dans le manuel du propriétaire de votre véhicule. Cherchez les symboles ou les instructions spécifiques pour le levage.

Comment entretenir le cric ULTIMATE SPEED Z31223 ?

Pour entretenir le cric, nettoyez-le régulièrement et vérifiez l'absence de rouille ou de dommages. Lubrifiez les parties mobiles si nécessaire et rangez-le dans un endroit sec.

Que faire si le cric fuit ?

Si vous remarquez des fuites, cessez immédiatement son utilisation et inspectez le cric pour détecter des dommages. Contactez le service client pour des réparations ou un remplacement.

MODE D'EMPLOI Z31223 ULTIMATE SPEED

Instructions d'utilisation et consignes de sécurité

Traduction du mode d'emploi d'origine

IT CH

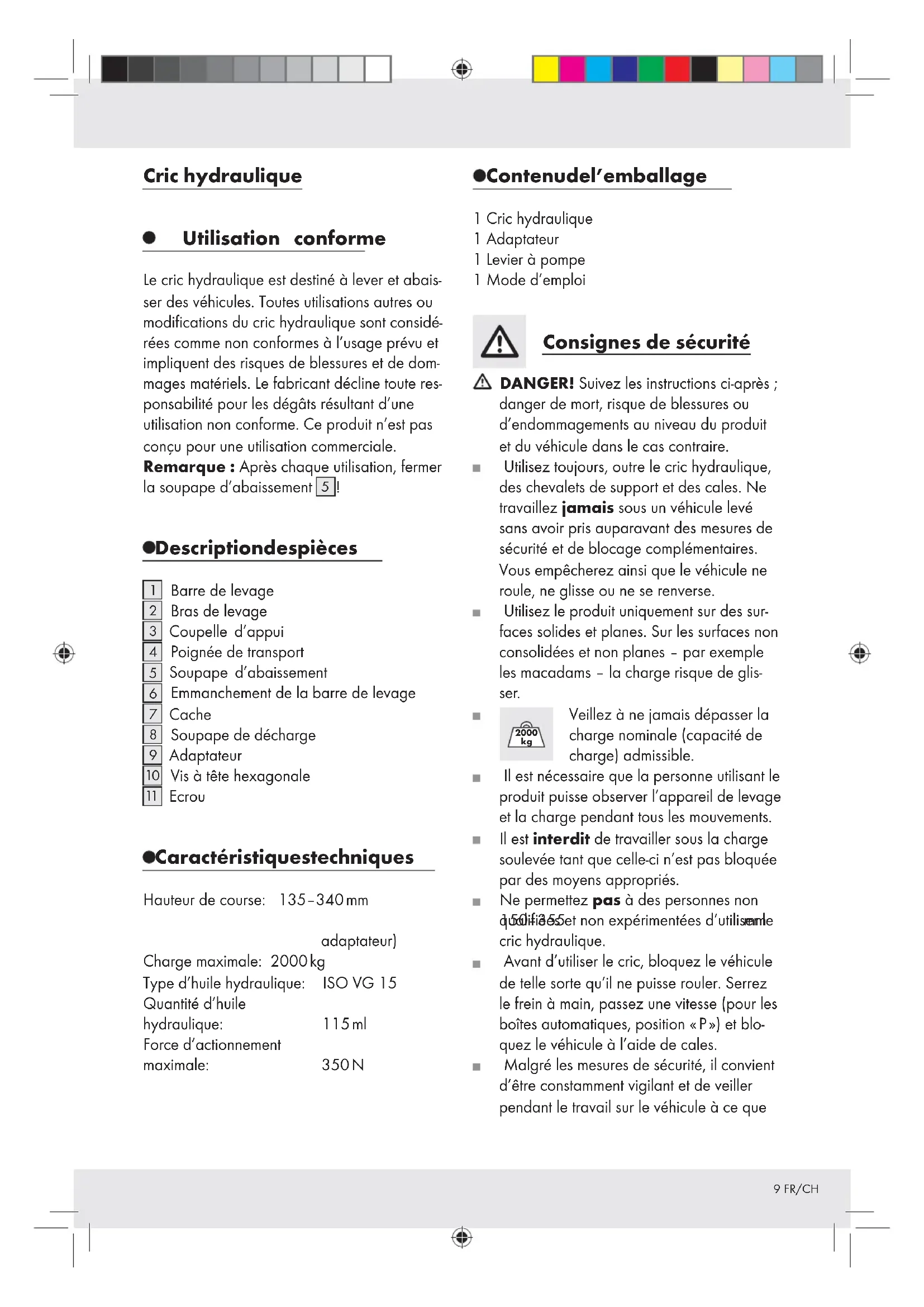

CRIC IDRAULICO

- Utilisation conforme

Le cric hydraulique est destiné à lever et abaisser des vehicules. Toutes utilisations autres ou modifications du cric hydraulique sont considérées comme non conformes à l'usage prévu et impliquent des risques de blessures et de dommages matériels. Le fabricant décline toute responsabilité pour les dégats résultat d'une utilisation non conforme. Ce produit n'est pas consu pour une utilisation commerciale.

Remarque: ÀpRES chaque utilisation, fermer la soupape d'abaissement 5!

Descriptiondespièces

1 Barre de levage
2 Bras de levage
3Coupelle d'appui
4 Poignée de transport
5 Soupape d'abaissement
6 Empanchement de la barre de levage
7 Cache
8 Soupape de décharge
9Adaptateur
[10] Vis à tête hexagonale
11 Ecrou

Charactéristique techniques

Hauteur de course: 135-340 mm

adaptateur)

Charge maximale: 2000kg

Type d'huile hydraulique: ISO VG 15

Quantité d'huile

hydraulique: 115 ml

Force d'actionnement

maximale: 350N

-Contenudel'emballage

1 Cric hydraulique
1 Adaptateur
1 Levier à pompe
1 Mode d'emploi

Consignes de sécurité

DANGER! Suivez les instructions ci-après; danger de mort, risque de blessures ou d'endommagements au niveau du produit et du vehicule dans le cas contraire.

Utilisez toujours, outre le cric hydraulique, des chevalets de support et des cales. Ne travailliez jamais sous un vehicule levé sans avoir pris aparavant des mesures de sécurité et de blocage complémentaires. Vous empêcherez ainsi que le vehicule ne roule, ne glisse ou ne se renverse.
Utilisez le produit uniquement sur des surfaces solides et planes. Sur les surfaces non consolidées et non planes - par exemple les macadams - la charge risque de glisser.

Veilles à ne jamais dépasser la charge nominale (capacité de charge) admissible.

Il est nécessaire que la personne utilisant le produit puisse observer l'appareil de levage et la charge pendant tous les mouvements.
Il est interdit de travailler sous la charge soulevée tant que celle-ci n'est pas bloquée par des moyens appropriés.
Ne permettez pas à des personnes non qu'elles sont non expériennent d'utilisation cric hydraulique.
Avant d'utiliser le cric, bloquez le vehicule de telle sorte qu'il ne puisse rouler. Serrez le frein a main, passez une vitesse (pour les boites automatiques, position « P ») et bloquez le vehicule à l'aide de cales.
Malgré les mesures de sécurité, il convient d'être constamment vigilant et de veiller pendant le travail sur le vehicule à ce que

la coupelle d'appui 3 soit correctement placée sur le logement du cric.

Lors de la levée du vehicule, assurez-vous que ni essence ni liquide de batterie ni autres substances dangereuses ne peuvent s'ecouler du vehicule.
Vérifiez qu'aucune personne ou obstacle ne se trouve sous le vehicule avant de l'abaisser.
N'abaissez le vehicule que lentement.
- Contrôlez que l'ensemble des pieces sont montées correctement et sont intactes.
Avant chaque utilisation, contrôle que le cric hydraulique soit bien en etat de fonctionnement. Contrôlez en particulier si le cric perd de l'huile hydraulique, contrôle que l'ensemble des vis et soupapes soient bien serrées.

N'utilisez jamais le cric hydraulique pour transporter ou charger un vehicule. Ne sou-levez jamais la totalité du vehicule.
Veiliez à ce que personne ne se troue dans le vehicule - en particulier des enfants et a ce que les personnes se trouvant a proximite se tiennent a un ecart suffisant du vehicule pendant l'utilisation du cric.
Ne jamais dérégler la soupape de sécurité 8. Elle a été préreglee d'usine et ne doit pas être ajustée ultérieurement. Si le réglage de la soupape de sécurité est modifié, le produit ne doit plus être utilisé.
Avant l'usage du cric, l'utiliseur doit etre familiarise avec I'appareil par une personne experimentee. Les forces de pompage et de transmission sont d'environ 350 N.
Si les marquages sur le produit sont endommages jusqu'à être illisibles, l'usage du cric est déconseilé jusqu'à ce que les marquages soient replacés.
N'effectuer aucun travail de transformation sur le cric hydraulique. Toute modification constructive de l'appareil se répercute sur la sécurité et la conformité de l'appareil à la norme EN 1494/A1:2008.
La force appliquee de 350 N ne doit pas etre depassee lors de l'usage de I'appareil. Ceci correspond a une force d'environ 35kg sur le levier.

La température de service de l'huile hydraulique de cet appeareil est située entre -20 °C et +40 °C.
Utilisez l'appareil uniquement pour lever et baisser le vehicule, pas pour le maintainir en position surelevée. Ne le déplacez pas lorsque vous le levez ou baissez.
- ÀpRESutilisation de l'appareil,replacez toutes les pieces utilisées dans leur position initiale.Faites changer I'huile hydraulique ou la pompe a hule par un technicien spe-cialise si vous ne pouvez pas déplacez les pieces de I'appareil.

Avant la mise en service

Répartition de l'huile hydraulique

Enfonce la barre de levage 1 dans l'emmanchement de la barre de levage 6 avec la soupape d'abaissement 5 fermée. Pour actionner l'hydraulique, pomper au moins 6 fois fermement en remontant et abaissant la barre de levage 1 et ainsi répartir l'huile hydraulique.

Remarque: Le cas échéant, contrôle que la soupape d'abaissement 5 est fermée en essayant de tourner la barre de levage 1 dans le sens des aiguilles d'une montre lorsque celle ci est montée (voir ill. A). Si la barre de levage ne tourne plus, la soupape d'abaissement 5 est fermée.

- Mise en service

Leveedu vehicule

Soupape d'abaisse de termée, tourner la barre de levage dans l'empanchement de la barre de levage dans le sens des aiguilles d'une montre.

Positionnez le cric hydraulique sous un point de levage conformément aux instructions du manuel du vehicule.
Veillez a centrer la charge sur la coupelle d'appui 3. Levez et abaissez la barre de levage 1 de maniere à soulever le vehicule, jusqu'à ce que les trêteaux puissant être places sous celui-ci (voir ill.B).
Déposez ensuite le vehicule sur les tréteaux en ouvrant lentement la soupape d'abaissement par la rotation de la barre de levage dans le sens contraire des aiguilles d'une montre.

Abaisissement du vehicule

DANGER DE MORT! Verifier qu'aucune personne ou obstacle ne se trouve sous le vehicule avant de l'abaisser.

Lever le vehicule de quelques centimétres ( comme plus haut décrit) pour retarder les chandelierles.
Tournez la soupape d'abaissement 5 dans le sens contraire des aiguilles d'une montre jusqu'à ce que le vehicule s'abaisse, mais jamais de manière à ouvrir la soupape d'abaissement 5 et à faire s'échapper de l'huile hydraulique.

PRUDENCE! Toujours abaiser lentement le vehicule. Autrement, vous risquez de provoquer des blessures et d'endommager le produit ou le vehicule.

Dégager le cric hydraulique de sous le vehicule et abaiser entièrement le bras de levage 2.
Fermer la soupape d'abaisement en la tournant dans le sens des aiguilles une montre.

- Placer un adaptor (option)

Placez le cric de sa hauteur initiaie (13,5cm) a une hauteur de 34~cm en

mouvant la barre de levage 1 de haut en bas (voir chapitre «Levee du vehicule»).

Placez l'adaptate sur la coupelle d'appui 3. Faites passer la vis a tete hexagonale 10 par le haut a travers I'adaptateur 9 et la coupelle d'appui 3 (voir ill.E).
Placez en même temps l'écrou [11] à l'aide d'une clé polygonale sous la coupelle d'appui [3] (voir ill. E).
Fixez la vis a tete hexagonale [10] et I'ecrou [11] avec une clé à douille avec embout (19 mm) et une clé polygonale (19 mm) (voir ill. F).
Abaissez de nouveau le cric à sa hauteur initiale en faisant tourner la soupape d'abaissement 5 dans le sens inverse des aiguilles d'une montre. Veuillez à ce que la soupape d'abaissement 5 ne se desserre pas et laisse échapper de l'huile hydraulique (voir chapitre «Abaissement du vehicule»).
Lorsque you n'vez plus besoin de l'adaptateur 9 retirez-le en desserrant la vis a tete hexagonale 10 et I'ecrou 11 a I'aide d'une cle a douille avec embout (19 mm) et une cle polygonale (19 mm) (voir ill. F).

Nettoyage et entretien

Ne jamais utiliser des détergents agressifs ou caustiques.
Lubrifier minutieusement toutes les pieces mobiles externes.
Essuyer le cric hydraulique avec un chiffon légèrement imbibé d'huile.
Entiement abaiser le bras de levage 2 et l'empanchement de la barre de levage 6 pour ranger le cric hydraulique plus aisement.

Maintenance et service

Remarque: Le reapprovisionnement en huile hydraulique doit uniquement etre effctue par du personnel qualifie! Uniquement utilise une huile hydraulique conforme a la norme ISO VG 15. Tenir compte qu'une quantite excessive d'huile peut afferter le

fonctionnement du cric. Si toute l'huile est utilisée, replir au max. 115 ml d'huile. Remplissez l'huile hydraulique jusqu'àbord inférieur de l'ouverture de replissaa (voir ill.G).

Remarque : Nous recommendons de faire contrôle l'appareil tous les trois ans par un technicien qualifie.

Ne faites réparer un cric hydraulique déféc-tueux que par un spécialiste. N'essayez jamais de le réparer vous-même.
Ne demontez jamais le cric hydraulique. Si vous le demontez vous-meme,eci pourrait entrainer des dysfonctionnements.

normes / documents normatifs de la Directive 2006/42/EC.

Norme harmonisée appliquée: EN 1494/A1:2008

Heaershing

Voupsousaubesointelechargercdesdocuments surle sitewww.milomex.com.

C

- Mise au rebut

L'emballage se compose exclusivement de matières recyclables qui peuvent etre mises au rebut dans les déchetteries locales.

Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre apparéil usage dans les ordures menagères, mais leMETTE au rebut de manière ajustate. Pourobtenir des renseignements et les heures d'ouverture concernant les points de collecte, vous pouvez contacter votre municipalité.

Assurer une mise au rebut ecophile de l'huile hydraulique. Veiller à ce que la mise au rebut soit effectuee par un atelier specialise ou renseignez-vous aprous de votre dechetterie locale.

- Informations

- Déclaration de conformité

Nous soussignés Milomex Ltd., c / o Milomex Services, Hilltop Cottage, Barton Road, Pulloxhill, Bedfordshire, MK45 5HP, UK, déclarons sous notre seule et unique responsabilité que le produit: cric hydraulique, modèle n° : Z31223, version : 06 / 2012, auquel se rapporte la presente déclaration, est conforme aux
