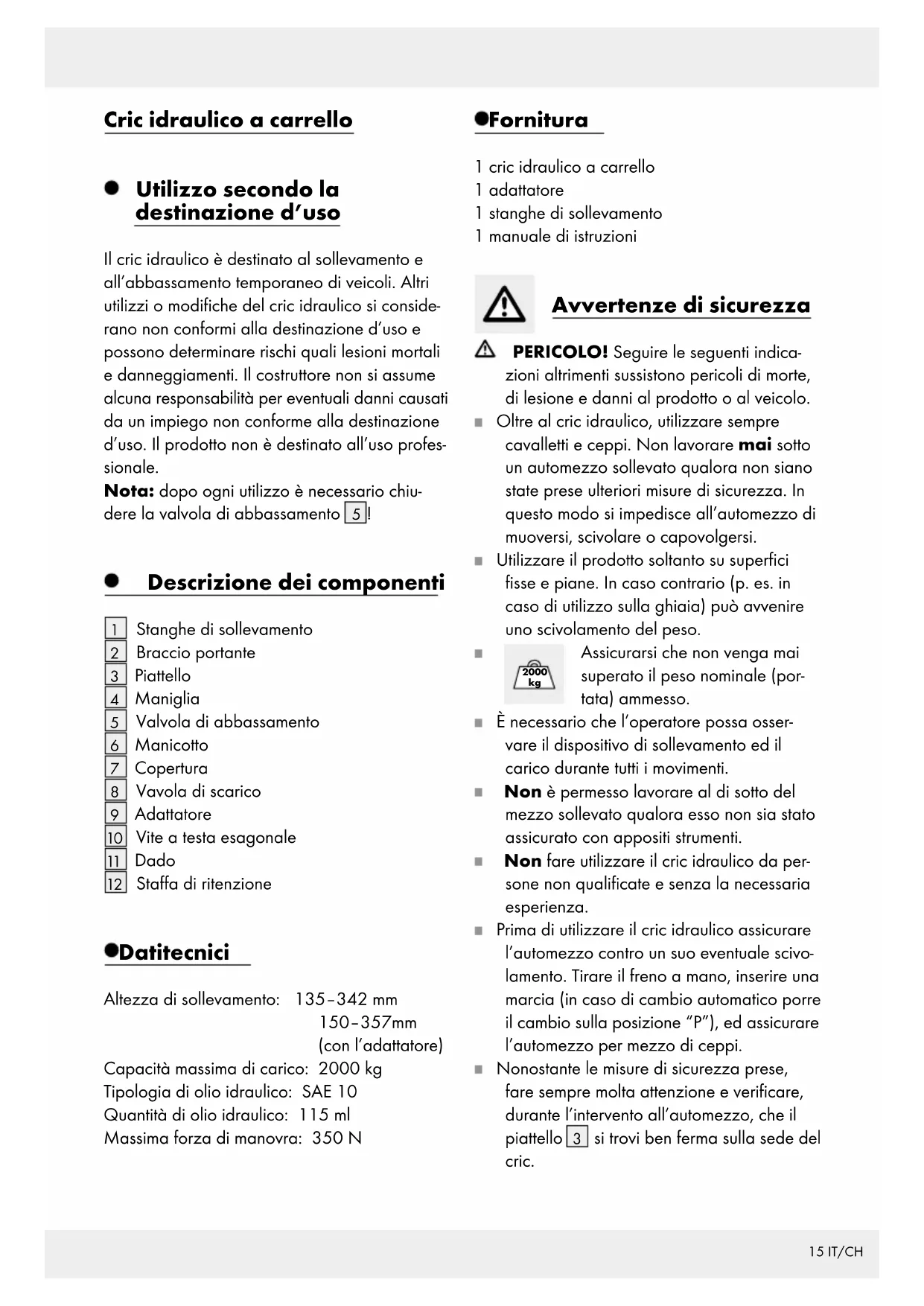

CRIC HYDRALIQUE À ROULETTEs

Utilizzo secondo la destinazione d'uso

Il cric idraulico è destinato al sollevamento e all'abbassamento temporaneo di veicoli. Altriutilizzi o modifiche del cric idraulico si considerano non conformi alla destinazione d'uso e possono determinare rischi quali lesioni mortali e danneggiamenti. Il costrutto non si assume alcuna responsabilità per eventuali danni causati da un impiego non conforme alla destinazione d'uso. Il prodotto non è destinato all'uso professione.

Nota: dopo anni utilizzato è necessario chiudere la valvola di abbassamento 5!

- Descrizione dei componenti

Stanghe di sollevamento
2 Braccio portante
3 Piattello
4 Maniglia
Valvola di abbassamento
6 Manicotto
7 Copertura
8 Vavola di scarico
9 Adattatore
10 Vite a testa esagonale
11 Dado
12 Staffa di ritenzione

Datitecnici

Altezza di sollevamento: 135-342 mm

150-357mm

(con l'adattatore)

Capacità massima di carico: 2000 kg

Tipologia di olio idraulico: SAE 10

Quantità di olio idraulico: 115 ml

Massima forza di manovra: 350 N

Fornitura

1 cric idraulico a carrello
1 adattatore
1 stanghe di sollevamento
1 manuale di istruzioni

Avvertenze di sicurezza

PERICOLO!Seguire les seguenti indicazioni altrimenti sussistono pericolidi morte, di lesione e danni al prodotto o al veicolo.

Oltre al cric idraulico,utilizzare sempre cavalletti e ceppi. Non lavorare mai sotto un automezzo sollevato qualora non siano state prese ulteriori misure di sicurezza. In questo modo si impedisce all'automezzo di muoversi, scivolare o capovolgersi.
Utilizzare il prodotto soltanto su superfici fisse e piane. In caso contrario (p. es. in caso di utilizzo sulla ghiaia) cui avvenire uno scivolamento del peso.

Assicurarsi che non venga mai superato il peso nominale (portata) ammesso.

• E necessario che l'operaore possa osservare il dispositivo di sollevamento ed il carico durante tutti i movimenti.
  Non è permesso lavorare al di fatto del mezzo sollevato qualora"This non sa stato assicurato con apposti strumenti.
  Nonfareutilizzareilcricidraulico da persononqualifiede sensa la necessariaesperienza.
  Prima di utilizzato il cric idraulico assicurare l'automezzo contro un suo eventuale scivolamento. Tirare il freno a mano, insere una marcia (in caso dichio automatico porre ilchio sulla posizione "P"), ed assicurare l'automezzo per mezzo di ceppi.
  Nonostante le misure di sicurezza prese,fare sempre molta attenzione e verificare, durante l'intervento all'automezzo, che il piattello 3 si trovi ben ferma sulla sede del cric.

Assicurarsi che durante il sollevamento dell'automezzo non fuoriescano benzina, liquido di batterie o altre sostanze pericolose.
Assicurarsi che nessuna persona od ostacolo si trovino al di sotto dell'automezzo, quando questo viene abbassato.
Abbassare l'automezzo sempre lentamente.
Controllare che tutti i componenti siano montati correttamente e intatti.
Prima di anni utilizzato, verificare la funzionalità del cric idraulico. Controllare in modo particolare l'eventuale fuoriuscita di olio idraulico dal cric, la stabilità della sede di tutte le viti e valvole.
Nonutilizzaremai il cric idraulico per trasportare o caricare un automezzo. Non sollevare mai l'intero automezzo.
Fare attenzione a che nessuna persona - in modo particolare bambini - si trovino nell'automezzo e che le persone che eventualmente si trovassero nelle sue vicinanze osservino una sufficiente distance daesso, qualora il cric idraulico venga utilizzato.
Non spostare mai la valvola di scarico 8. Questa viene predisposta in fabbrica e non deve essere regolata. Se si modificano le impostazioni della valvola di scarico, il prodotto non potra più essere utilizzato.
- Prima di utilizzato il cric, l'utente deve familiarizzare con il prodottotramite leindicazioni di una persona esperta. La forza operativa e la potenza di trasmissione ammontano a circa 350 N.
In caso di illeggibilità delle marcature sul prodotto, se ne sconsiglia l'uso sino alla sostituzione delle stesse.
Non eseguire alcun tipo di modifica del cric idraulico. Ogni modifica sostanziale dell'apparecchio ha un impatto sulla sicurezza e sulla conformità dell'apparecchio con le norme EN 1494/A1:2008.
- Durante l'utilizzo del cric, non adoperare una forza superiore ai 350 N. Questo corrisponde a una forza di circa 35 kg sulla leva.

La temperatura di funzionamento dell'olio idraulico deve essere compresa tra i -20 °C e i +40 °C.
Utilizzare il cric idraulico solo per il sollevamento e l'abbassamento del veicolo e non per mantenere il veicolo in posizione sollevata. Non muoverlo durante il sollevamento o l'abbassamento.
Dopo l'utilizzo dell'apparecchio, riporre tutti i componenti utilizzati nella loro posizione iniziale. Il rabbocco dell'olio idraulico o la sostituzione della pompa devono essere eseguiti soltanto dal personale esperto se non è possibile spostare i componenti dell'apparecchio.

- Prima della messa in funzione

Distribuzioneedell'olio idraulico

Con la valvola di abbassamento chiusa 5, insere la stanga di sollevamento 1 nel manicotto 6. Pompare almeno 6 volte il cric idraulico (stanga di sollevamento 1 verso l'alto e verso il basso)osi da distribuire uniformmente I'olio idraulico all'in-terno.

Nota: controllare che la valvola di abbassamento 5 sua chiusa ruotandola, con la stanga di sollevamento inserta 1, in senso orario (vedi fig. A). Se non è più possibile ruotarla, la valvola di abbassamento 5 è chiusa.

- Messa in funzione

- Sollevamento del veicolo

Con la valvola di abbassamento chiusa 5 ruotare la stanga di sollevamento 1 nel manicotto 6 (vedi fig. B).

Collocare il cric idraulico sotto una delle posizioni previste a tale scopo, ai sensi delle istruzioni d'uso dell'automezzo.
Assicurarsi che il piattello 3 sua gravato precisely al centro sulla parte di sollevamento. Sollevare il veicolo,tramite il movimento verso l'alto e verso il basso della stanga di sollevamento 1, solo fino al punto in cui è possibile inseire cavalletti di sostegno fatto il veicolo (vedi fig.C).
Fare appoggiare l'automezzo sui cavalletti?.
aprendero lentamente la valvola di abbass-.
mento 5 ruotando la stanga di solleva-.
mento 1 in senso orario.

- Abbassamento del veicolo

PERICOLO DI MORTE! Assicurarsi che non sia presente nessuna persona o nessun ostacolo fatto il veicolo durante l'abbassamento.
Sollevare prima leggermente il veicolo (come descritto in precedenza) per rimuovere i cavalletti di sostegno.
Ruotare la valvola di abbassamento 5 in senso antiorario fino a quando l'automezzo non si abbassa, ma in nessun casoosi tanto da fare fuoriuscire l'olio idraulico alla valvola di abbassamento 5 (vedi fig. D).

ATTENZIONE! Abbassare l'automezzo sempre lentamente. In caso contrario sussiste un pericolodi le sione e di danneggiamento del prodotto o dell'automezzo.

Non appena il cric idraulico a carrello è stato estratto dal veicolo, abbassare completamente il braccio portante 2.
Chiudere la valvola di abbassamento 5 ruotandola in senso orario.

Fissarel'adattatore (optional)

Portare il cric alla altezza originaria di 13,5 cm all'altezza di 14,5 cm, movimentando

la leva di sollevamento 1 su e giù (vedere il capitolo "Messa in funzione").

Rimuovere la vite a testa esagonale 10 dal dato 11 facendo uso di una chiave a bussola con inserto (19 mm) e di una chiave ad anello (19 mm) (vedi fig. E).
Porre un adattatore 9 sul piattello 3. Guidare la vite a testa esagonale 10 dall'alto sull'adattatore 9 e piattello 3 (vedi fig.F).
Contemporaneamente porre il dato [11] facendo uso di una chiave ad anello al di fatto del piattello [3] (vedi fig. F).
Fissare la vite a testa esagonale 10 e il dato [11] facendo uso di una chiave a bussola con inserto (19 mm) e di una chiave ad anello (19 mm) (vedi fig. G).
Fare nuovamente scendere il cric alla sua altezza originaria ruotando in senso antio-rario la valvola di abbassamento 5. Fare attenzione a che la valvola di abbassamento 5 non si allenti e fuoriesca olio idraulico (vedere il capitolo "Abbassamento del veicolo").
Qualora non si avesse più bisogno dell'adattatore 9 rimuoverlo allentando la vite a testa esagonale 10 e il dato 11 l'une dall'altro facendo uso di una chiave a bussola con inserto (19 mm) e di una chiave ad anello (19 mm) (vedi fig. E).
In seguito fissare la vite a testa esagonale 10 e il dato 11 affinché sua conservato all'interno del piattello 3.

Pulizia e manutenzione

Nonutilizzare mai strumenti per la pulizia che siano corrosivi o taglienti.
Lubricare tutti i pezioni mobili esterni.
Pulire il cric idraulico con un panno leggermente unto.
- Abbassare il bracco portante 2 e il manicotto 6 per conservare il cricenza occupare spazio.

Garanzia e assistenza

Nota:il rabbocco dell'olio idraulico deve essere eseguito solo dal centro di assistenza! Utilizzare soltanto olio idraulico conforme con la classe di viscosità SAE 10. Notare che una quantità eccessiva di olio limita il funzionamento del cric. Quando tutto l'olio è stato utilizzato, riempire con massimo 115 ml di olio. Riempire di olio idraulico sono al bordo inferiore dell'apertura di carico (vedi fig. H).

- Informazioni

Dichiarazione di conformità

Noi, OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm, dichiariamo sotto nostra una responsabilità che il prodotto: cric idraulico a carrello, modello n. HG00026, versione: 05/2015, al quale si riferisce esta dichiarazione, è conforme a tutte le norme / documentazioni normative della direttiva 2006/42/EC.

Norma armonizzata utilizzata:

Nota: si consiglia di far controllare l'appaEN 1494/A1:2008

recchio da personale qualificato anni tre anni.

Consentire soltanto ad un esperto di riparare il cric idraulico. Non tentare mai di ripararlo da soli.
Non smontare mai il cric idraulico nei loro componenti. Uno smontaggio fatto da se cui poto determinare successivamente un funzionamento imperfetto.

Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di ricerclaggio locali.

Non gettare il prodotto usrato tra i rifiuti domestici ma, per motivi di tutela dell'ambiente, provedere al suo corretto smaltimento. Per conoscere gli orari di accesso e i centri di raccolta rivolgersi all'amministrazione locale competente in materia.

Smaltire l'olio idraulicoswana danneggiare I'ambiente. Smaltire l'apparecchio e l'olio idraulico presso un'officina di riparazione autorizzata o rivolgersi al punto di raccolta di rifiuti pericolosi più vicino.
