HG00026 - Jack ULTIMATE SPEED - Notice d'utilisation et mode d'emploi gratuit

Marque	Ultimate Speed
Modèle	HG00026
Type de produit	Cric hydraulique à roulettes
Charge maximale	2000 kg
Hauteur de course (sans adaptateur)	135 - 342 mm
Hauteur de course (avec adaptateur)	150 - 357 mm
Type d'huile hydraulique	SAE 10
Quantité d'huile hydraulique	115 ml
Force d'actionnement maximale	350 N (environ 35 kg sur le levier)
Température de service de l'huile	-20 °C à +40 °C
Alimentation	Manuelle (pompage hydraulique)
Fonctions principales	Lever et abaisser des véhicules
Contenu de l'emballage	Cric hydraulique, adaptateur, barre de levage, mode d'emploi
Matériau	Acier (estimation)
Entretien et nettoyage	Lubrifier les pièces mobiles, essuyer avec un chiffon huilé, ne pas utiliser de détergents agressifs
Sécurité	Utiliser sur surface plane et solide, bloquer le véhicule, ne jamais travailler sous la charge sans support, ne pas dépasser la charge nominale
Pièces détachées et réparabilité	Réparation par un spécialiste uniquement, ne pas démonter soi-même, vidange et remplissage d'huile par personnel qualifié
Garantie	3 ans à compter de la date d'achat
Norme	EN 1494/A1:2008
IAN	113048

FOIRE AUX QUESTIONS - HG00026 ULTIMATE SPEED

Comment utiliser le cric hydraulique HG00026 ?

Fermez la soupape d'abaissement en tournant la barre de levage dans le sens des aiguilles d'une montre. Positionnez le cric sous le point de levage du véhicule. Pompez avec la barre de levage pour soulever le véhicule. Une fois la hauteur souhaitée atteinte, placez des chandelles sous le véhicule. Pour abaisser, tournez lentement la soupape dans le sens inverse des aiguilles d'une montre.

Quelle est la capacité de charge maximale ?

La charge maximale est de 2000 kg. Ne dépassez jamais cette limite.

Comment entretenir le cric ?

Lubrifiez toutes les pièces mobiles externes. Essuyez le cric avec un chiffon légèrement imbibé d'huile. Ne pas utiliser de détergents agressifs. Avant chaque utilisation, vérifiez l'absence de fuites d'huile et le bon serrage des vis et soupapes.

Quel type d'huile hydraulique utiliser et comment en ajouter ?

Utilisez de l'huile hydraulique SAE 10. La quantité maximale est de 115 ml. Le remplissage doit être effectué par un technicien qualifié. Remplissez jusqu'au bord inférieur de l'ouverture de remplissage.

Le cric est-il livré avec un adaptateur ?

Oui, le cric est livré avec un adaptateur permettant d'augmenter la hauteur de course de 135-342 mm à 150-357 mm. Suivez les instructions du manuel pour le montage.

Quelles précautions de sécurité dois-je prendre ?

Toujours utiliser sur une surface plane et solide. Bloquez les roues du véhicule avec des cales. Ne travaillez jamais sous un véhicule soutenu uniquement par le cric ; utilisez des chandelles. Assurez-vous qu'aucune personne ne se trouve sous le véhicule avant de l'abaisser.

Comment purger l'air du système hydraulique ?

Après le déballage ou si le cric ne fonctionne pas correctement, fermez la soupape d'abaissement et pompez au moins 6 fois fermement avec la barre de levage pour répartir l'huile hydraulique et purger l'air.

La soupape de sécurité peut-elle être réglée ?

Non, la soupape de sécurité est préréglée en usine et ne doit pas être ajustée. Si le réglage est modifié, le produit ne doit plus être utilisé.

Que faire en cas de fuite d'huile ?

Si le cric perd de l'huile hydraulique, cessez immédiatement de l'utiliser. Faites vérifier et réparer l'appareil par un technicien qualifié. N'essayez pas de réparer vous-même.

Quelle est la garantie du produit ?

Le cric bénéficie d'une garantie de 3 ans à compter de la date d'achat. Conservez le ticket de caisse comme preuve. La garantie couvre les vices matériels et de fabrication, mais pas l'usure normale ni les dommages dus à une utilisation inappropriée.

MODE D'EMPLOI HG00026 ULTIMATE SPEED

Instructions d'utilisation et consignes de sécurité

Traduction du mode d'emploi d'origine

IAN 113048

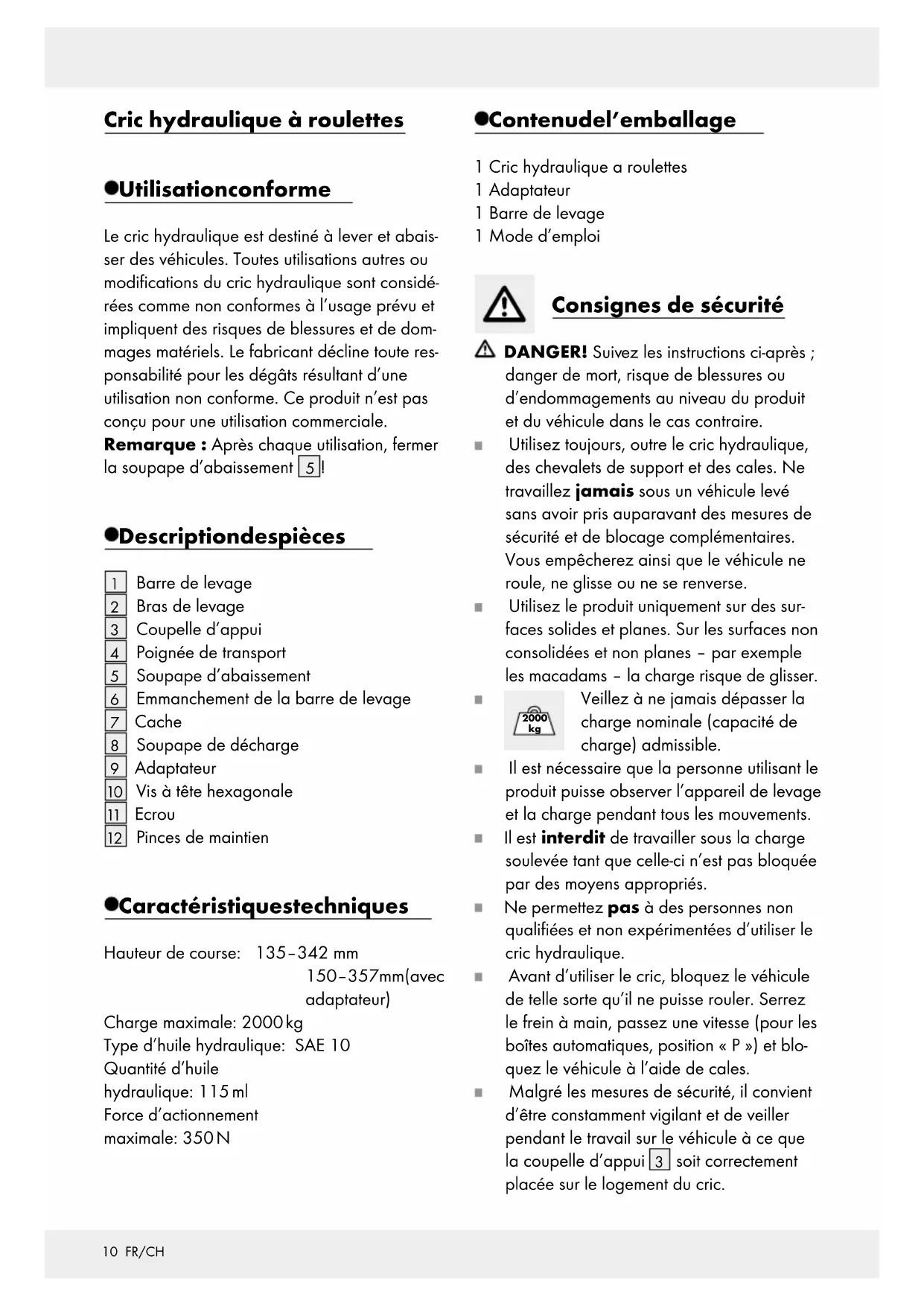

Hydraulik-Rangierwagenheber

Cric hydraulique à roulettes

Utilisationconforme

Le cric hydraulique est destiné à lever et abaisser des vehicules. Toutes utilisations autres ou modifications du cric hydraulique sont considérées comme non conformes à l'usage prévu et impliquent des risques de blessures et de dommages matériels. Le fabricant décline toute responsabilité pour les dégats résultat d'une utilisation non conforme. Ce produit n'est pas consu pour une utilisation commerciale.

Remarque: ÀpRES chaque utilisation, fermer la soupape d'abaissement 5!

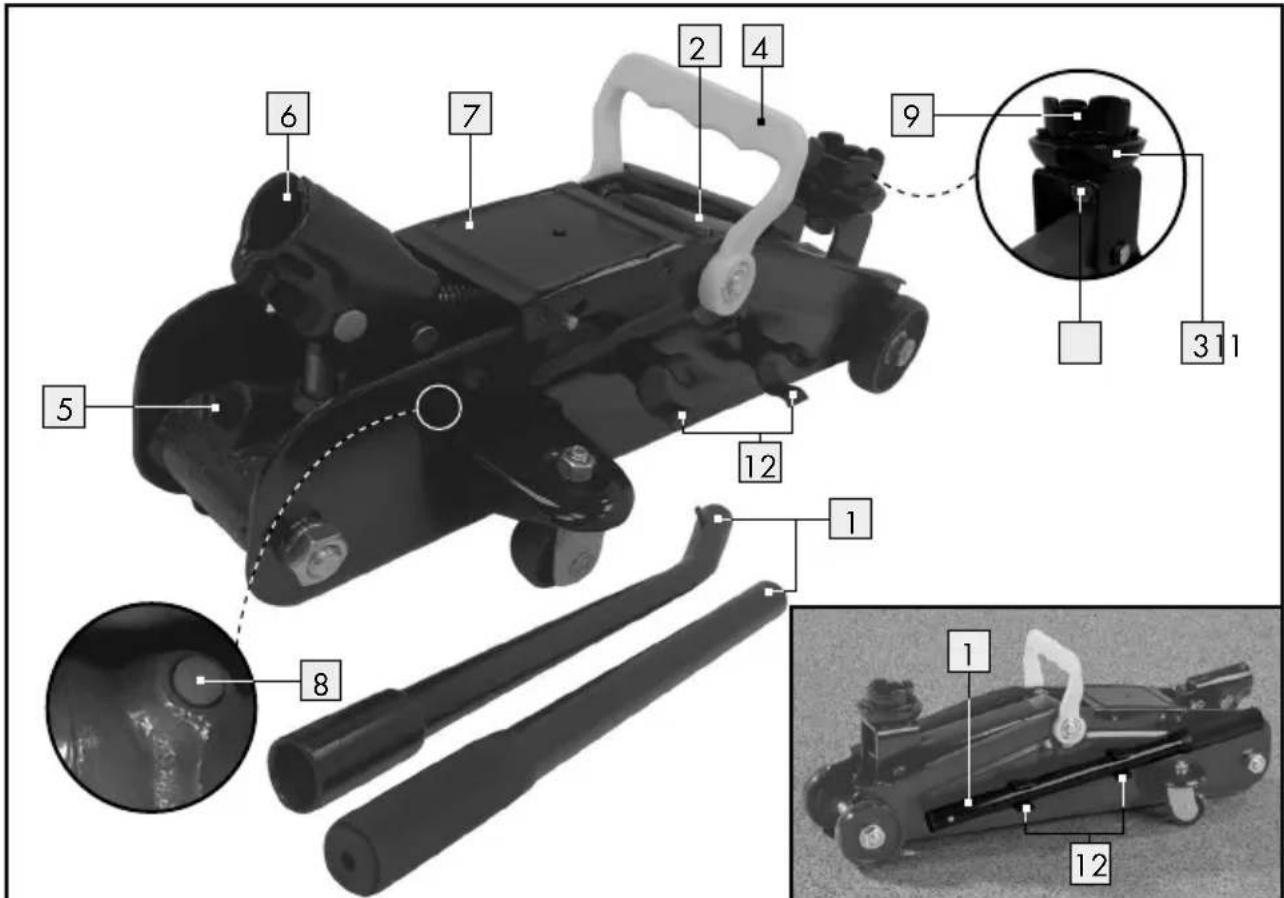

Descriptiondespièces

1 Barre de levage
2 Bras de levage
3 Coupelle d'appui
4 Poignée de transport
5 Soupape d'abaisement
6 Empanchement de la barre de levage
7 Cache
8 Soupape de décharge
9 Adaptateur
10 Vis à tête hexagonale
11 Ecrou
12 Pinces de Maintien

Carticéristiquestechniques

Hauteur de course: 135-342 mm

150-357mm(avec

adaptateur)

Charge maxima: 2000kg

Type d'huile hydraulique: SAE 10

Quantité d'huile

hydraulique: 115 ml

Force d'actionnement

maximale: 350N

-Contenudel'emballage

1 Cric hydraulique a roulettes
1 Adaptateur
1 Barre de levage
1 Mode d'emploi

Consignes de sécurité

DANGER! Suivez les instructions ci-après; danger de mort, risque de blessures ou d'endommagements au niveau du produit et du vehicule dans le cas contraire.

Utilisez toujours, autre le cric hydraulique, des chevalets de support et des cales. Ne travailliez jamais sous un vehicule levé sans avoir prisAAParavantdesmesures de sécurité et de blocage complémentaires. Vous empêcherez ainsi que le vehicule ne roule,ne glisse ou ne se renverse.
Utilisez le produit uniquement sur des surfaces solides et planes. Sur les surfaces non consolidées et non planes - par exemple les macadams - la charge risque de glisser.

Veillez à ne jamais dépasser la charge nominale (capacité de charge) admissible.

Il est nécessaire que la personne utilisant le produit puisse observer l'appareil de levage et la charge pendant tous les mouvements.
Il est interdit de travailler sous la charge soulevée tant que celle-ci n'est pas bloquée par des moyens appropriés.
Ne permettez pas à des personnes non qualifiées et non experimentées d'utiliser le cric hydraulique.
Avant d'utiliser le cric, bloquez le vehicule de telle sorte qu'il ne puisse rouler. Serrez le frein a main, passez une vitesse (pour les boites automatiques, position « P ») et bloquez le vehicule à l'aide de cales.
Malgré les mesures de sécurité, il convient d'être constamment vigilant et de veiller pendant le travail sur le vehicule à ce que la coupelle d'appui 3 soit correctement placée sur le logement du cric.

Lors de la levée du vehicule, assurez-vous que ni essence ni liquide de batterie ni d'autres substances dangereuses ne peuvent s'écouler du vehicule.
Vérifiez qu'aucune personne ou obstacle ne se trouve sous le vehicule avant de l'abaisser.
N'abaissez le vehicule que lentement.
- Contrôlez que l'ensemble des pieces sont montées correctement et sont intactes.
Avant chaque utilisation, contrôle que le cric hydraulique soit bien en etat de fonctionnement. Contrôlez en particulier si le cric perd de l'huile hydraulique, contrôle que l'ensemble des vis et soupapes soient bien serrées.
N'utilisezjamais le cric hydraulique pour transporter ou charger un vehicule. Ne sou-levez jamais la totalité du vehicule.
Veillez à ce que personne ne se trouve dans le vehicule - en particulier des enfants - et à ce que les personnes se trouvant à proximé se tiennent à un écart suffisant du vehicule pendant l'utilisation du cric.
Ne jamais dérégler la soupape de sécurité 8. Elle a été préréglée d'usine et ne doit pas être ajustée ultérieurement. Si le réglage de la soupape de sécurité est modifié, le produit ne doit plus être utilisé.
Avant l'usage du cric, l'utilisateur doit être familiarisé avec l'appareil par une personne experimentée. Les forces de pompage et de transmission sont d'environ 350 N.
Si les marquages sur le produit sont endommages jusqu'à être illisibles, l'usage du cric est déconseilé jusqu'à ce que les marquages soient remplacés.
N'effectuer aucun travail de transformation sur le cric hydraulique. Toute modification constructive de l'appareil se répercute sur la sécurité et la conformité de l'appareil à la norme EN 1494/A1:2008.
La force appliquée de 350 N ne doit pas etre dépasse lors de l'usage de l'appareil. Ceci correspond à une force d'environ 35kg sur le levier.

La température de service de l'huile hydraulique de cet appeareil est située entre -20 °C et +40 °C.
Utilisez l'appareil uniquement pour lever et baisser le vehicule, pas pour le maintainir en position surelevée. Ne le déplacez pas lorsque vous le levez ou baissez.
- ÀpRESutilisation de l'appareil,replacez toutes les pieces utilisées dans leur position initiale.Faites changer I'huile hydraulique ou la pompe a hule par un technician spe-cialisé si vous ne pouvez pas déplacez les pieces de I'appareil.

Avant la mise en service

Répartition de l'huile hydraulique

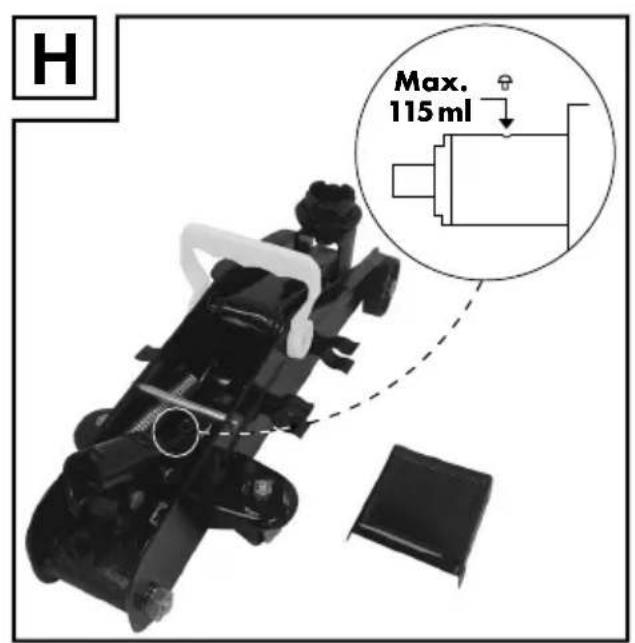

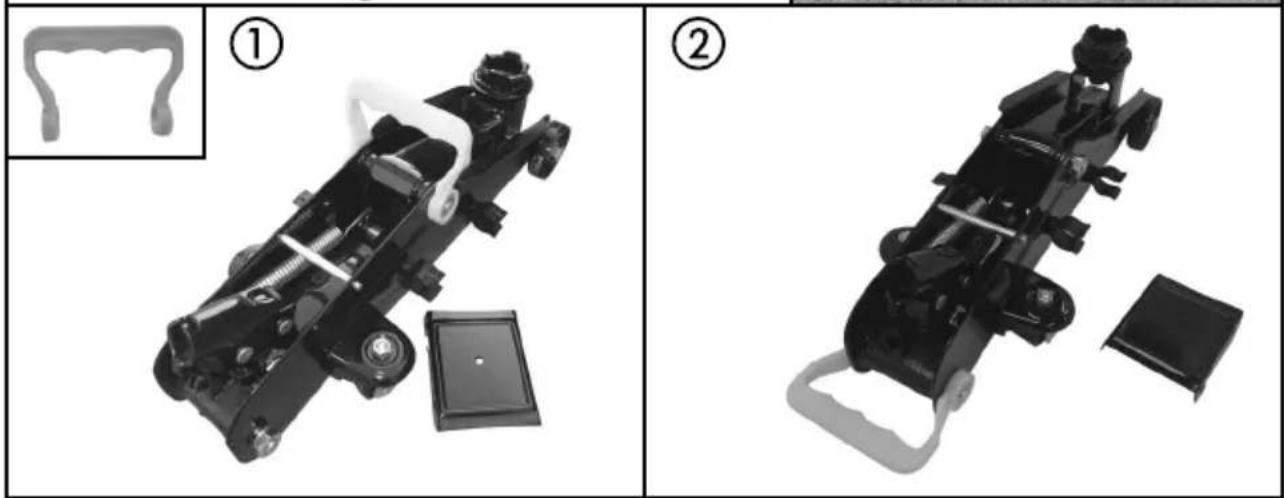

Enfonce la barre de levage 1 dans l'em- manchement de la barre de levage 6 avec la soupape d'abaissement 5 fermée. Pour actionner l'hydraulique, pomper au moins 6 fois fermement en remontant et abaissant la barre de levage 1 et ainsi répartir l'huile hydraulique.

Remarque: Le cas échéant, contrôle que la soupape d'abaissement 5 est fermée en essayant de tourner la barre de levage 1 dans le sens des aiguilles d'une montre lorsque celle ci est montée (voir ill. A). Si la barre de levage ne tourne plus, la soupape d'abaissement 5 est fermée.

- Mise en service

Leveedu vehicule

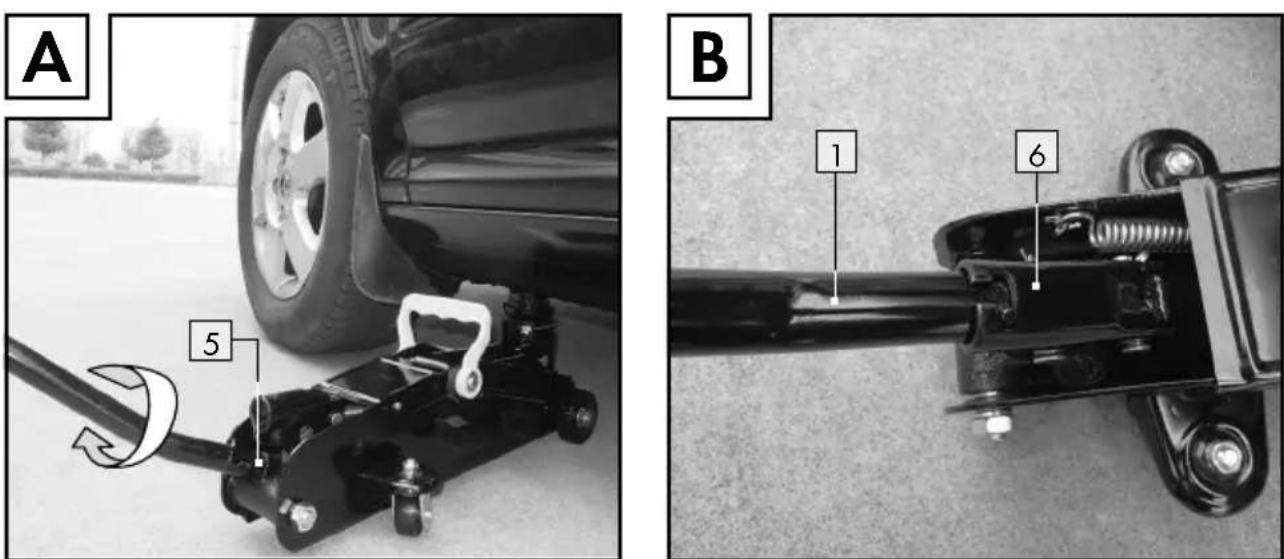

Soupaped'abaissement 5 fermée, tourner la barre de levage 1 dans l'empanchement de la barre de levage 6 dans le sens des aiguilles d'une montre (voir ill. B).

Positionnez le cric hydraulique sous un point de levage conformément aux instructions du manuel du vehicule.

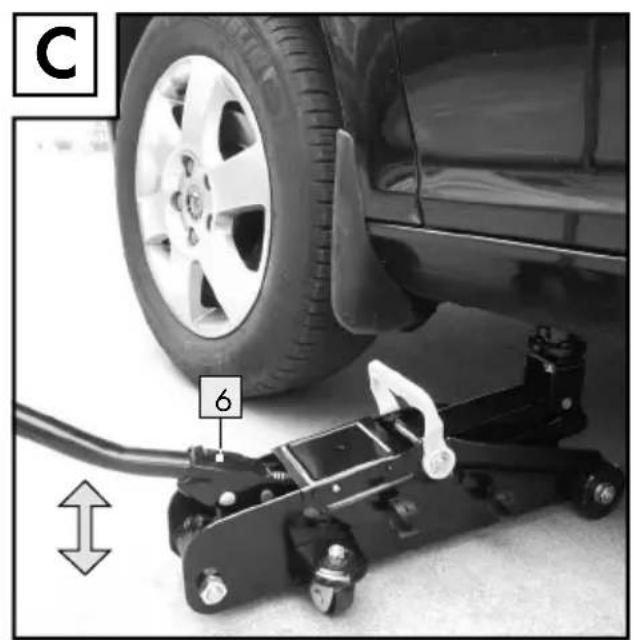

Veillez à centrer la charge sur la coupelle d'appui 3. Levez et abaissez la barre de levage 1 de manière à soulever le vehicule, jusqu'à ce que les trêteaux puisent être placés sous celui-ci (voir ill. C).
Déposez ensuite le vehicule sur les tréteaux en ouvrant lentement la soupape d'abaissement 5 par la rotation de la barre de levage 1 dans le sens contraire des aiguilles d'une montre.

Abaisissement du vehicule

DANGER DE MORT! Vérifier qu'aucune personne ou obstacle ne se trouve sous le vehicule avant de l'abaisser.

- Placer un adaptorateur (option)

Lever le vehicule de quelques centimétres ( comme plus haut décrit ) pour retarder les chandelierles.

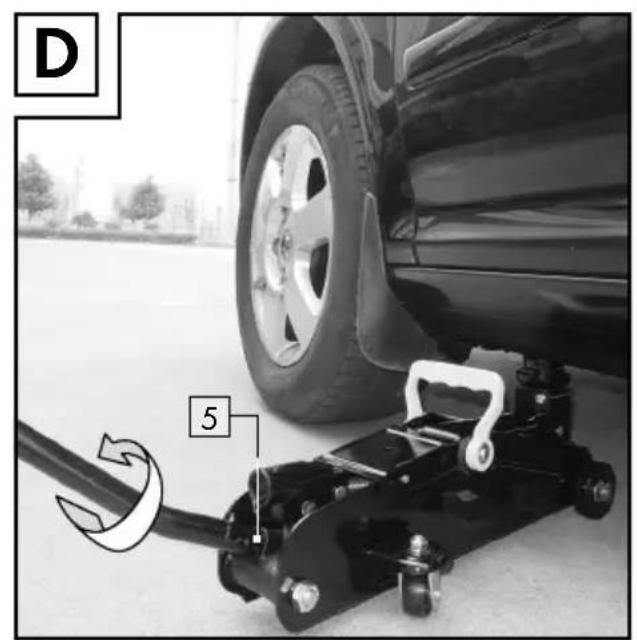

Tournez la soupape d'abaissement 5 dans le sens contraire des aiguilles d'une montre jusqu'à ce que le vehicule s'abaisse, mais jamais de manière à ouvrir la soupape d'abaissement 5 et à faire s'échapper de l'huile hydraulique (voir ill. D).
PRUDENCE! Toujours abaisser lentement le vehicule. Autrement, vous risquez de provoquer des blessures et d'endommager le produit ou le vehicule.
Dégager le cric hydraulique de sous le vehicule et abaisser entièrement le bras de levage 2
Fermer la soupape d'abaissement 5 en la tournant dans le sens des aiguilles d'une montre.
Amener le cric de sa hauteur initiale (13,5cm) aune hauteur de 14,5 cm, en

actionant la barre de levage 1 de haut en bas (voir chapitre ,Mise en service").

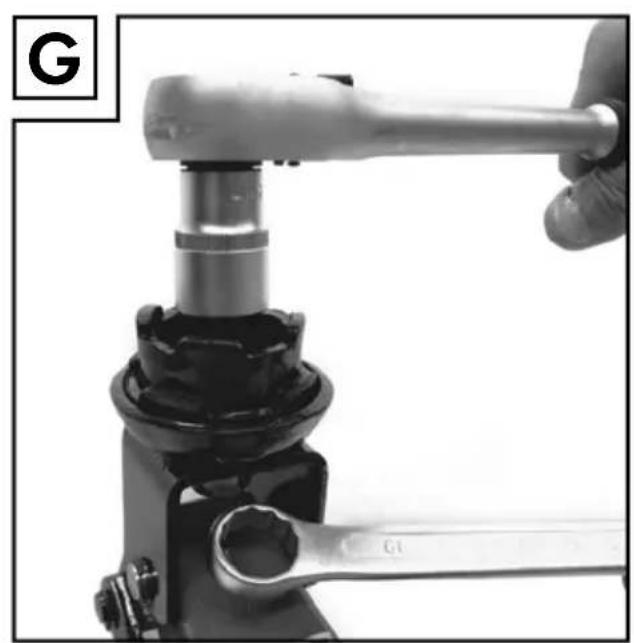

Enlever la vis à six pans creux 10 de l'écrou 11 à l'aide d'une clé à douille avec un em-bout de 19 mm et d'une clé polygonale de 19 mm (voir ill. E).

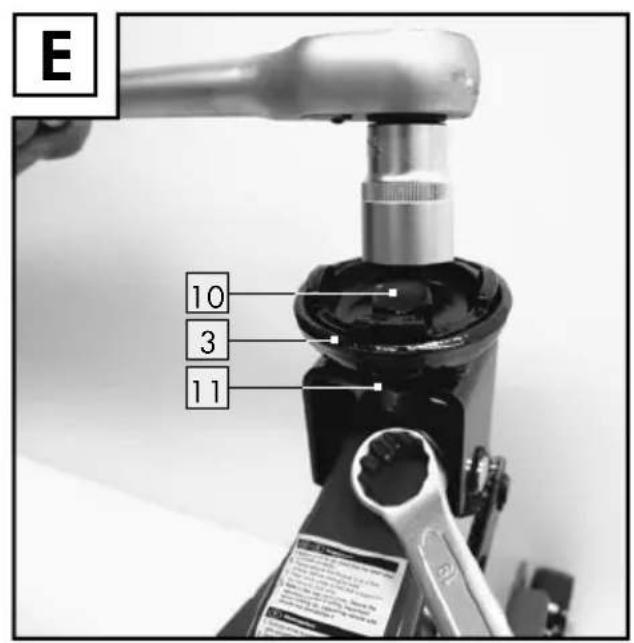

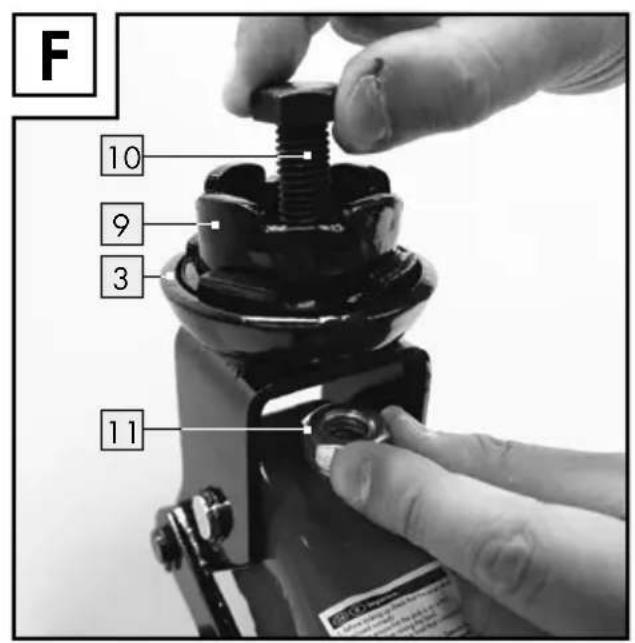

Placerl'adaptateur 9 sur la coupelle d'appui 3. Passer la vis hexagonale 10 par le haut a travers I'adaptateur 9 et la coupelle d'appui 3 (voir ill.F).
Placer en même temps l'écrou 11 à l'aide de la clé polygonale sous la coupelle d'appui 3 (voir ill. F).
Fixer la vis hexagonale [10] et l'écrou [11] à l'aide d'une clé à douille avec un embout de 19 mm et d'une clé polygonale de 19 mm (voir ill. G).
Rabaisser le cric à sa hauteur initiale en tournant la soupape d'abaissement dans le sens contraire des aiguilles d'une montre. Veiller à ce que la soupape d'abaissement ne se desserre par et que l'huile hydraulique ne fuie pas (voir chapitre "Abaissement du vehicule").
Si vous n'avez plus besoin de l'adaptateur enlevez-le en defaisant la vis hexagonale et l'ecrou 11 a l'aide d'une cle a douille avec un embout de 19 mm et d'une cle polygonale de 19 mm (voir ill. E).
Fixer ensuite la vis hexagonale 10 et l'écrou [11] pour les ranger dans la coupelle d'appui 3.

Nettoyage et entretien

Ne jamais utiliser des détergents agressifs ou caustiques.
Lubrifier minutieusement toutes les pièces mobiles externes.
Essuyer le cric hydraulique avec un chiffon légarement imbibé d'huile.
Entiement abaiser le bras de levage 2 et l'empanchement de la barre de levage 6 pour ranger le cric hydraulique plus aisement.

Maintenance et service

Remarque:Le reapprovisionnement en huile hydraulique doit uniquement etre effctue par du personnel qualifie! Uniquement utilise une huile hydraulique conforme a la norme SAE 10. Tenir compte qu'une quantite excessive d'huile peut affecter le fonctionnement du cric. Si toute l'huile est utilisée, replir au max. 115 ml d'huile. Remplissez I'huile hydraulique jusqu'au bord inférieur de I'ouverture de replissage (voir ill.H).

Remarque: Nous recommendons de faire contrôle l'appareil tous les trois ans par un technicien qualifié.

Ne faites réparer un cric hydraulique déféc-tueux que par un spécialiste. N'essayez jamais de le réparer vous-même.
Ne demontez jamais le cric hydraulique. Si vous le demontez vous-même, ceci pourrait entrainer des dysfonctionnements.

- Mise au rebut

L'emballage se compose exclusivement de matières recyclables qui peuvent etre mises au rebut dans les déchetteries locales.

Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre apparéil usage dans les ordures menagères, mais leMETTE au rebut de manière adequate. Pourobtenir des renseignements et les horairesd'ouverture concernant les points de collecte,vous pouvez contacter libre municipalité.

Assurer une mise au rebut ecophile de l'huile hydraulique. Veiller à ce que la mise au rebut soit effectuee par un atelier spécialise ou renseignez-vous aprous de votre déchetterie locale.

- Informations

- Déclaration de conformité

Nous soussignés OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm, déclarons sous notre seule et unique responsabilité que le produit : Cric hydraulique à roulettes, modèle n^ : HG00026, version : 05 / 2015, auquel se rapporte la présente déclaration, est conforme aux normes / documents normatifs de la Directive 2006 / 42 / EC.

Norme harmonisée appliquée: EN 1494/A1:2008

Tobias Koenig
Division Manager
Neckarsulm, 20 Apr 2015

Vous pouvez au besoin télécharger ces documents sur le site www.owim.com.

Garantie

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L211-4 et suivants du Code de la consommation et aux articles 1641 et suivants du Code Civil.

L'appareil a eté fabriqué selon des critères de qualité stricts et contrôle consciencieusement avant sa livraison. En cas de défaillance, vous étes en droit de returner ce produit au vendeur. La presente garantie ne constitue pas une restriction de vos droits légaux.

Cet appeareil bénéficiae d'une garantie de 3 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.

Si un problème matériel ou de fabrication devait survenir dans 3 ans suivant la date d'achat de ce produit, nous assurons à notre déscription la réparation ou le remplacement de l'appareil sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défailleant.

La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend pas aux pieces du produit soumises à une usure normale (p. ex. des batteries) et qui, par conséquent, peuvent être considérées comme des pieces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries et des éléments fabriqués en verre.
