BEDIENUNGSANLEITUNG HG00026 ULTIMATE SPEED

HYDRAULIK-RANGIERWAGENHEBER

DE AT CH

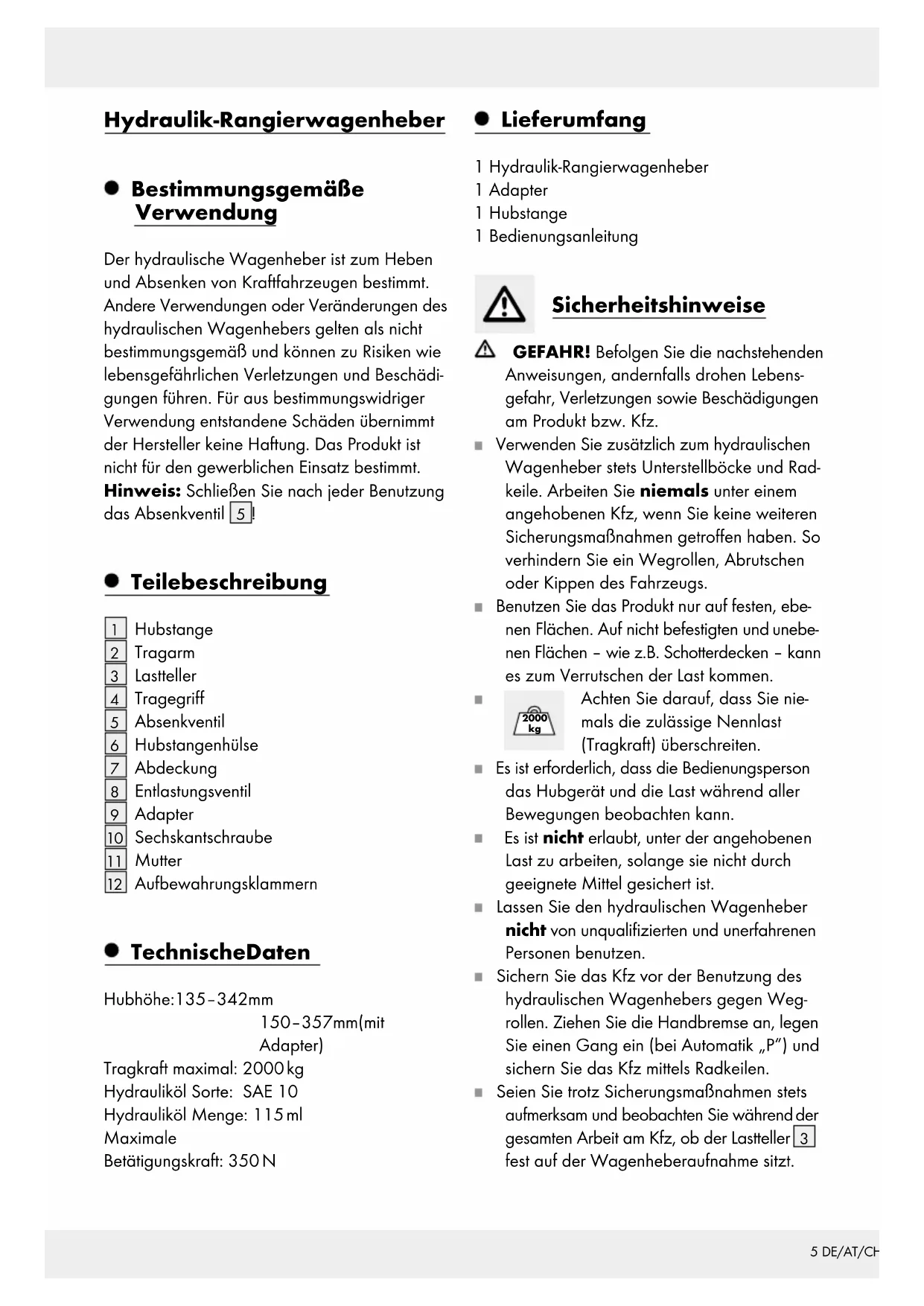

HYDRAULIK-RANGIERWAGENHEBER

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

IT CH

CRIC IDRAULICO A CARRELLO

- Bestimmungsgemäß Verwendung

Der hydraulische Wagenaher ist zum Heben und Absenken von Kraftfahrzeugen bestimmt. Andere Verwendungen oder Veränderungen des hydraulischen Wagenabers gelten als nicht bestimmungsgemäß und konnen zu Risiken wie lebensgefährlichen Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Hinweis: SchlieBen Sie nach jeder Benutzung das Absenkventil 5

Teilebeschreibung

1 Hubstange
2 Tragarm
3 Lastteller
4 Tragegriff
5 Absenkventil
6 Hubstangenhülse
7 Abdeckung
8 Entlastungsventil
9 Adapter
10 Sechskantschraube
11Mutter
12 Aufbewahrungsklammern

- Technische Daten

Hubhöhe:135-342mm

150-357mm(mit)

Adapter)

Tragkraft maximal: 2000kg

Hydraulikol Sorte: SAE 10

Hydrauliköl Menge: 115 ml

Maximale

Betätigungskraft: 350 N

- Lieferumfang

1 Hydralik-Rangierwagenheber
1 Adapter
1 Hubstange
1 Bedienungsanleitung

Sicherheitschinweise

GEFAHR! Befolgen Sie die nachstehenden Anweisungen, andernfalls drohen Lebensgefahr, Verletzungen sowie Beschädigungen am Produkt bzw. Kfz.

• Verwenden Sie zusätzlich zum hydraulischen Wagenheber stets Unterstellböcke und Radkeile. Arbeiten Sie niemals unter einem angehobenen Kfz, wenn Sie keine weiteren Sicherungsmaßnahmen getroffen haben. Soverhindern Sie ein Wegrollen, Abrutschen oder Kippen des Fahrzeugs.
  Benutzen Sie das Produkt nur auf festen, ebenen Flächen. Auf nicht befestigten und unebenen Flächen - wie z.B. Schotterdecken - kann es zum Verrutschen der Last kommt.

Achten Sie darauf, dass Sie niemals die zulässige Nennlast (Tragkraft) überschreiben.

Esisterforderlich,dass die Bedienungsperson dasHubgeratund die Lastwahrend allerBewegungen beobachten kann.
Esist nicht erlaubt,unter der angehobenen Last zu arbeiten,solange sie nicht durch geeignete Mittel geschichert ist.
- Lassen Sie den hydraulischen Wagenheber nicht von unqualifizierten und unerfahrenen Personen benutzen.
Sichern Sie das Kfz vor der Benutzung des hydraulischen Wagenhebers gegen Wegrøllen. Ziehen Sie die Handbremse an, legen Sie einen Gang ein (bei Automatik „P”) und sichern Sie das Kfz mittels Radkeilen.
Seien Sieriotz Sicherungsmaßnahmen stets aufmerksam und beobachten Sie während der gesamten Arbeit am Kfz, ob der Lastteller fest auf der Wagenheberaufnahme sitzt.

Stellen Sie sicher, dass beim Anheiten des Kfz weder Benzin, Batterieflüssigkeit noch andere gefährliche Substanzen auslaufen können.
Vergewissern Sie sich, dass sich keine Personen oder Hindernisse unter dem Kfz befinden, wenn Sie these absenken.
■ Senken Sie das Kfz nur langsam ab.
Kontrollieren Sie, ob alle Teile sachgerecht montiert und unversehrt sind.
Überprüfen Sie vor jedem Gebrauch die Funktionstüchtigkeit des hydraulischen Wagenhebers. Kontrollieren Sie den hydraulischen Wagenheber insbesondere auf auslaufendes Hydrauliköl, den festen Sitz aller Schrauben und Ventile.
Benutzen Sie den hydraulischen Wagenheber niemals zum Transportieren oder Beladen eines Fahrzeugs. Hebben Sie niemals das gesamte Fahrzeug an.
Achten Sie daraufuf, dass sich keine Personen - insbesondere Kinder - im Kfz befinden und in der Nähe befindliche Personen ausreichend Abstand zum Kfz halten, wenn der hydraulische Wagenheber in Gebrauch ist.
- Verstellen Sie niemals das Entlastungsventil 8. Es wurde werkseitig voreingestellt und damit nicht nachjustiert werden. Wir die Einstellung des Sicherheitsventils verändert, damit Produkt nicht mehr benutzt werden.
Der Anwender ist vor dem Gebrauch des Wagenhebers durch eine erfahrne Person mit dem Gerät vertraut zu machen. Die Pumpund Übertragungskräfte detragen ungefahr 350N.
Sind die Markierungen auf dem Produkt bis zur Unleserlichkeit beschädigt, ist von einer weiteren Nutzung des Wagenhegers abgeraten, bis diese erneuert wurden.
- Nehmen Sie keine Umbauarbeiten am hydraulischen Rangierwagenheber vor. Jegliche konstruktive Veränderung des Geräts hat Einfluss auf die Sicherheit und die Übereinstimmung des Geräts mit der EN 1494/A1:2008.
Beim Benutzen des Wagenhebers darf die aufgewendete Kraft 350 N nicht

überschreiben. Dies entspricht einer Kraft von ungebahr 35 kg am Hebel.

Die Betriebstemperatur des Hydrauliköls\ deses Geräts liegt bei -20 °C bis +40 °C.
Benutzen Sie das Gerät nur zum Heben und Absenken des Kfz, nicht zum Halten in angehobener Stellung. Bewegen Sie es nicht beim Heben oder Absenken.
Stellen Sie nach jedem Gebrauch des Geräts alle benutzten Teile wieder in ihre ursprüngliche Position zurück. Lassen Sie das Hydrauliköl oder die Ölpumpe von Fachpersonal austauschen, wenn Teile des Geräts sich nicht verstellen setzen.

Vor der Inbetriebnahme

- Hydrauliköl verteilen

Schieben Sie bei geschlossen Absenkventil die Hubstange in die Hubstan-genhülse. Betätigten Sie mit mindestens 6 kräftigen Pumpbewegungen die Hydraulik (Hubstange auf und ab) und verteilen damit das Hydraulikol gleichmäßig.

Hinweis: Prufen Sie ggf., ob das Absenkventil 5 geschlossen ist, indem Sie bei eingesetzter Hubstange 1 diese im Uhrzeigersinn zu drehen versuchen (siehe Abb. A). Lasst diese sich nicht mehr drehen, ist das Absenkventil 5 geschlossen.

Inbetriebnahme

- Last (Kfz) anheben

Drehen Sie bei geschlossen Absenkventil die Hubstange im Uhrzeigersinn in die Hubstangenhülse (siehe Abb. B).
Setzen Sie den hydraulischen Wagenheber unter eine davon vorgesehene Position, gemäß Betriebsanleitung des Kfz.
Achten Sie daraufuf, dass der Lasttel mittig belastet wird. Heben Sie durch Aufund Abbewegung der Hubstange 1 das

Kfz soweit an, bis sich die Unterstellbocke unter das Kfz stellen lassen (siehe Abb.C).

Lassen Sie dann das Kfz auf die Unterstellböcke aufsetzen, indem Sie das Absenkventil 5 durch Drehen der Hubstange 1 gegen den Uhrzeigersinn langsam öffnen.

- Last (Kfz) absenken

LEBENSGEFAHR! Vergewissern Sie sich, dass sich keine Personen oder Hindernisse unter dem Kfz befinden, wenn Sie diese absenken.

Heben Sie das Kfz (wie zuvor beschrieben) erst etwas an, um die Unterstellböcke zu entfernen.

Drehen Sie das Absenkvent gegen den Uhrzeigersinn, bis sich das Kfz absenknt, aber keinesfalls soweit, dass es sich lost und das Hydraulikol aus dem Absenkventil 5 austritt (siehe Abb. D).

VORSICHT! Senken Sie das Kfz nur langsam ab. Andernfalls drohen Verletzungsgefahr und Beschädigungen am Wagenheber und/oder dem Kfz.

Ziehen Sie den Rangierwagenheber unter dem Fahrzeug hervor und senken Sie den Tragarm 2 vollständig ab.

SchlieBen Sie das Absenkventil 5 durch Drehen im Uhrzeigersinn.

Adapteranbringen (optional)

□ Bringen Sie den Wagenheber von seiner ursprünglichen Hohe (13,5 cm) auf eine Hohe von 14,5 cm, indem Sie die Hubstange auf und ab bewegen (siehe Kapitel „Inbetriebnahme").
Entfernen Sie die Seckskantschraube 10 von der Mutter 11 mithilfe eines Steckschlussels mit Aufsatz (19 mm) und eines Ringschussels (19 mm) (siehe Abb. E).
Platzieren Sie den Adapter auf dem Lastteller 3. Führer Sie die

Sechskant-schraube 10 von oben durch den Adapter 9 und Lastteller 3 (siehe Abb. F).

Platzieren Sie gleichzeitig die Mutter 11 mithilfe eines Ringschlussels unterhalb des Lasttellers 3 (siehe Abb. F).
Fixieren Sie die Sechskantschraube 10 und Mutter 11 mithilfe eines Steckschlussels mit Aufsatz (19 mm) und eines Ringschussels (19 mm) (siehe Abb. G).
- Senken Sie den Wagenheber wieder auf seine ursprüngliche Höhe ab, indem Sie das Absenkventil gegen den Uhrzeigersinn drehen. Achten Sie daraufuf, dass sich das Absenkventil nicht lost und Hydraulikol austritt (siehe Kapitel „Last (Kfz) absenken").
Wenn Sie den Adapter 9 nicht mehr benötigen, entfernen Sie diesen, indem Sie Sechskantschraube 10 und Mutter 11 mithilfe eines Steckschlüssels mit Aufsatz (19 mm) und eines Ringschüssels (19 mm) voneinan der offen (siehe Abb. E).
Fixieren Sie anschließend die Sechskant-schraube 10 und Mutter 11 zur Aufbewah-rung innerhalb des Lastellers 3

Reinigung und Pflege

• Verwenden Sie keinesfalls scharfe oder atzende Reinigungsmittel.
  Fetten Sie alle auBen liegenden, bewiehen Teile gut ein.
  Reinigen Sie den hydraulischen Wagenheber mit einem leicht eingeölten Tuch.
  Senken Sie den Tragare und die Hubstangenhülse 6 vollständig ab, um den Rangierwagenheber Platzsparend aufzubewahren.

Wartung und Service

Hinweis:Das Nachfüllen von Hydrauliköl darf nur durch Fachpersonal erfolgen! Benutzten Sie nur Hydrauliköl, das die SAE 10 erfüllt.itte beachten Sie,dass zu viel Öl die Funktion des Wagenhegers

beeinträchtigen kann. Fullen Sie mit max. 115 ml Öl auf, wenn alles Öl verbraucht ist. Fullen Sie das Hydraulik Öl bis an die Unterkante der Einfüllöffnung (siehe Abb. H).

Hinweis: Wir empfehlen, das Gerät alle drei Jahre von qualifiziertem Fachpersonal überprüfen zu{lassen.

Lassen Sie einen defekten hydraulischen
Wagenheber nur vom Fachmann reparieren.
Versuchen Sie niemals,ihn selbst zu reparieren.
Zerlegen Sie den hydraulischen Wageneber niemals in seine Einzelteile. Durch eine selbstständige Demontage kann es zu anschließenden Fehlfunktionen kommt.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen konnen.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszteiten können Sie sich bei ihrer zuständigen Verwaltung informieren.

Lassen Sie Hydraulikol umweltgerecht entsorgen. Stellen Sie die Entsorgung durch eine Reparatur-Fachwerkstatt sicher oder wenden Sie sich an die{nachste Schadstoffsammelstelle.

Informationen

- Konformitätserklarung

Wir, OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm, erklaren in alleiniger Verantwortung, dass das Produkt: Hydraulik-Rangierwagenheber, Modell-Nr.: HG00026, Version: 05 / 2015, auf das sich diese Erklärung bezieht, mit den Normen / normativen Dokumenten der 2006/42/EC übereinstimmt.

Angewandte harmonisierte Norm: EN 1494/A1:2008

Tobias Koenig
Bereichsleiter
Neckarsulm, 20 Apr 2015

Die komplete Konformitätserklungfinden Sie unter:www.owim.com

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln theses Produkte stehen ihren gegen den Verkafter des Produkts gesetzliche Rechte zu. These gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschrankt.

Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original Kassenbon gut auf. These Unterland ge wird als Nachweis fur den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum theses Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kosten los repariert oderersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und davon als

Verschleibe angegeben werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
