GEBRUIKSAANWIJZING Venus 76700 AZ BRESSER

Kijk met dit optische instrument nooit direct maar of in de buurt van de zon! Let hier vooral op als het instrument door kinderen worden gelebruikt! Er bestaat VERBLINDINGSGEVAAR! Verpakkingsmaterial (plastic zakken, elastieken etc.)uit de buurt van kinderen houden!

(FI) VAROITUS!

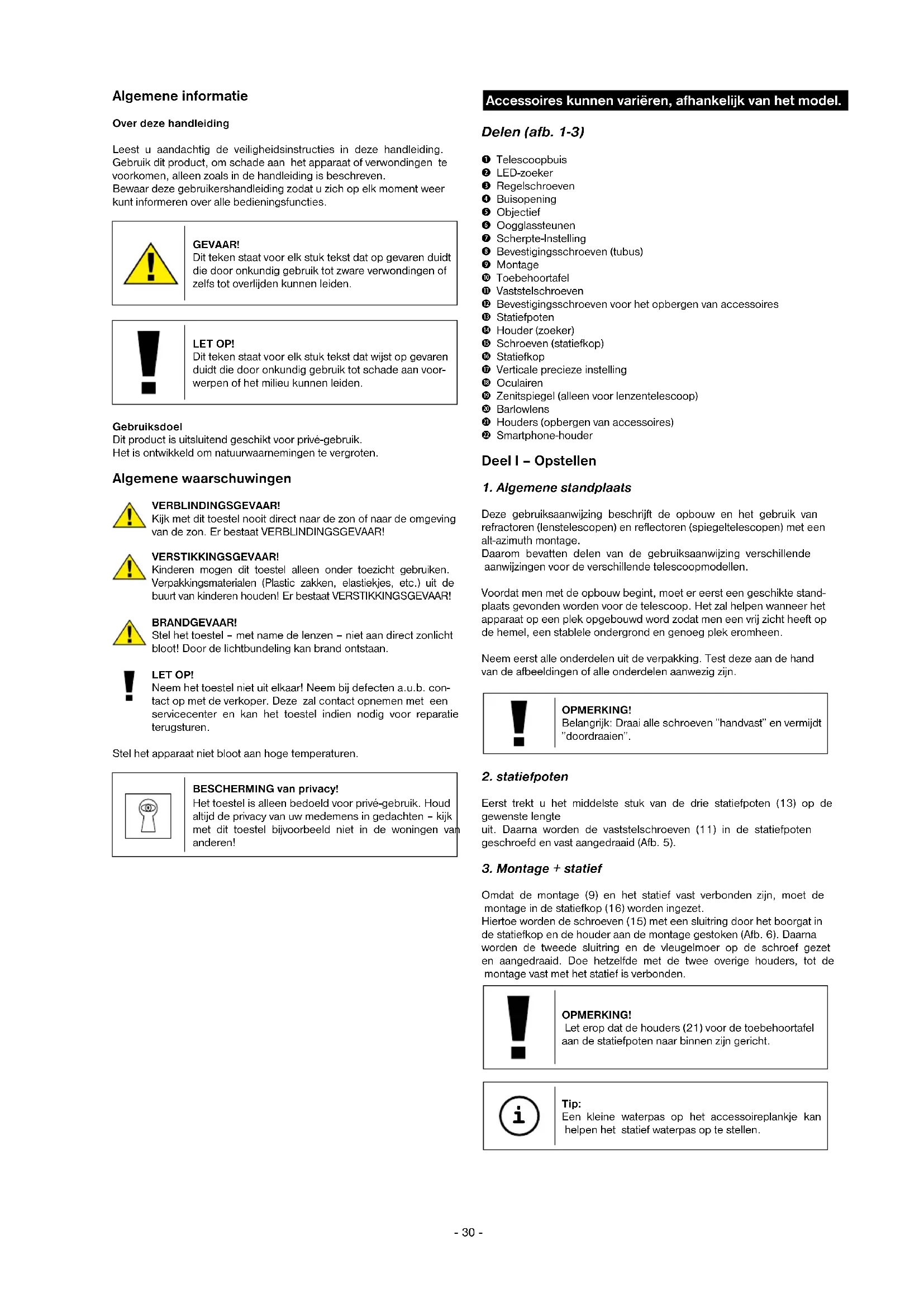

Algemene informatatie

Over deze handleiding

Leest u aandachtig de veiligheidsinstructies in deze handleiding. Gebruik dit product, om schade aan het apparaat of verwondingen te voorkomen, alleen zoals in de handleiding is beschren. Bewaar deze gebruikershandleiding zodat u zich op elk moment waar kunt informeren over alle bedieningsfuncties.

GEVAAR!

Dit teken staat voor elk stuk tekst dat op gevaren duidt die door onkundig gebruik tot zware verwondingen of zichs tot overlieden konnen leiden.

LET OP!

Dit teken staat voor elk stuk tekst dat wijst op gezaren duidt die door onkundig gebruik tot schade aan voorwerpen de het milieu kunnen leiden.

Gebruiksdoel

Dit product is uitsluitend geschikt voor privé-gebruik. Het is ontwikkeld om natuurwaarnemingen te vergroten.

Algemene waarschuwingen

VERBLINDINGSGEVAAR!

Kijk met dit toestel nooit direct maar de zon of maar de omgeveing van de zon. Er bestaat VERBLINDINGSGEVAAR!

VERSTIKKINGSGEVAAR!

Kinderen mogen dit toestel alleen onder toezicht gebruiken. Verpakkingsmaterialen (Plastic zakken, elastiekjes, etc.) ut de buurt van kinderen honden! Er bestaat VERSTIKKINGSGEVAAR!

BRANDGEVAAR!

Stel het toestel - met name de lenzen - Niet aan direct zonlicht bloot! Door de Lichtbundeling kan brand ontstaan.

LET OPI!

Neem het toestel Niet uit elkaar! Neem bij defecten a.u.b. contact op met de verkoper. Deze za contact opnemen met een servicecenter en kan het toestel indien nodig voor reparatie terugsturen.

Stel het apparaat Niet bloat aan hoge temperaturen.

Het toestel is alleen bedoeld voor privé-gebruik. Houd alsigtijd de privacy van uw medemens in gedachten - kijk met dit toestel bijvoorbeeld nicht in de woningen van anderen!

Accessoires können variieren, afhankelijk van het model.

Delen (afb. 1-3)

Telescoopbuis
LED-zoeker
Regelschroeven
Buisopening
6 Objectief
Oogglassteunen
Scherpte-Instelling
Bevestigingschroeven (tubus)
Montage
Toebehoortafel
Vaststelschroeven
Bevestigingschroeven voor het opbergen van accessoires
Statiefpoten
Houder (zoeker)
Schroeven (statiefkop)
6 Statiefkop
Verticale precise instelling
Oculaires
Zenitspiegel (alleen voor lenzenteleSCOOP)
Barlowlens
Holders (opbergen van accessoires)
Smartphone-hoender

Deel I - Opstellen

1. Algemene standplaats

Deze gebruiksaanwijzing beschrijft de opbouw en het gebruik van refractoren (lenstelescopen) en reflectoren (spiegeltelescopen) met een alt-azimuth montage.

Daarom bevatten delen van de gebruiksaanwijzing verschillende aanwijzingen voor de verschillende telescoopmodellen.

Voordat men met de opbouw begint, moet er eerst een geschikte standplaats gezonden worden voor de telescoop. Het zal helpen wanner het apparaat op een plek opgeboud word zoat men een vrij zich heeft op de hemel, een stabile ondergrund en genoog plek eromheen.

Neem eerst alle onderdelen uit de verpakking. Test deze aan de hand van de afbeeldenen of alle onderdelen aanwezig zijn.

OPMERKING!

Belangrijk: Draai alle schroeven "handvast" en vermijdt "doordraien".

2. statiefpoten

Eerst trekt u het middelste stuk van de drie statiefoten (13) op de gewenste lenghte

uit. Daarna worden de vaststelschroeven (11) in de statiefpoten geschroefd en vast aangedraid (Afb. 5).

3. Montage + statief

Omdat de montage (9) en het statief vast verbonden zijn,要去 de montage in de statiefkop (16) worden ingezet.

Hiertoe worden de schroeven (15) met een sluitring door het boorgat in de statiekop en de houder aan de montage gestoken (Afb. 6). Daarna worden de tweede sluitring en de vleugelmoer op de schroef gezet en aangedraaid. Doe hetzelfde met de twee overige houders, tot de montage vast met het statief is verbonden.

OPMERKING!

Let erop dat de holders (21) voor de toebehoortafel aan de statiefoten maar binnen+zijn gericht.

Tip:

Een kleine waterpas op het accessoireplankje kan helpen het statief waterpas op te stellen.

4. Toebehoortafel

Schroef als eerste de bevestigingsschroef voor het opbergen van accessoires geheel af. Zet nu het opbergvak (10) erop zoals weergegeven in fig. 7. Draai nu de bevestigingsschroef (12) stevig aan om het opbergvak (10) vast te zetten.

5. Telescoopbuis

Houd nu de telescoopbuis (1), zoals weergegeven, in het midden van de azimutale montage (9) en draai de schroeven (8) aan de beiden zichden in de buis (Afb. 8).

6. Vertical precise instelling

Om de verticale preciseze afstelling (17) te monteren, steekt u eerst de justeerstang door de passende houder (X) aan de montage (Afb. 9a).

Daarna wird de schroef (Y) voor de justeerstang losgedraaid en de justeerstang aan het andere einde aangezet. De schroef (Y) worden weer ingedraaid (Fig. 9b).

Belangrijk: Trek de vaststelschroeven (X) voor de verticale precieze instelling Niet te vast aan. Anders LAST de buis zich Niet meer In de hoogte verstellen.

VERBLINDINGSGEVAAR!

Kijk met dit toestel nooit direct maar de zon of maar de omgeving van de zon. Er bestaat VERBLINDINGSGEVAAR!

7. Montage van de LED-zoeker.

Opmerking: De LED-zoeker beschikt over een batterij die bij levering met een kunststoffie gegen de ontlading bevelligd ls. Vooraleer in te schakelen要去 u die folle verwijderen (Fig.1d).

Zoekermontage -

LED- zoeker met Quick-invoeging

De LED-zeeker (Fig. 1b, 2) en haar houder vormen een eenheid. Schuif de voet van de LED-zeeker volledig in de passende basis aan de telescoopbuis (Fig. 10, X). De zoekerhouser klicht zich nu vast.

Belangrijk: Let erop dat het objectief van de LED-zoeker in derichting van de buisopening wijst (Fig. 1, 4)

8. Hetrichten van de zoeker

De LED-zoeker moet voor gebruik geregold worden. Dat betekent dat de LED-zoeker en de telescoopbuis parallel aan elkaar gericht要去en worden.

Steek het oculair met het grootste brandpunt in de zenitspiegel (Fig. 12b, enkel bij lenzentelescopen) of direct in de oculairsteunen (Fig. 13, enkel bij spiegeltelescopen).

Richt de telescoop op een markant object op ca. 300 afstand (vb. huisgevel, kerktorenspits, enz.), tot die in het midden van het gezichtsveld verwischijnt (Afb. 15, A).

Schakel nu eerst de LED-zoeker (2) met de Aan/uitschakelaar (Fig. 1b, Z) aan. Kies trap ^日2^日 voor gebruik overdag of trap ^日1^日 voor gebruik 's nachts.

Kijk door de LED-zoeker enRCT die door het draaien van de horizontale (Fig. 1b, X) en verticale (Fig. 1b, Y) regelschroeven zo in, dat u het rode punct in het midden van het beeld ziet (Afb. 15, B). LED-zoeker en telescoop zich nu op elkaar afgestemd.

9. Opbouw - beschemkappen:

Om de binnenkant van de telescoop gegen stof e.d. te beschermen is de tube opening door een stofbeschemkap (Afb. 11, X) beschermd.

Neem de kap ter observatie van de opening.

10. Inzetten van het oculair

10.1. Bij lenzentelescopen (refractoren)

Bij de telescoopন twee oogglazen (18) en een Zenitspiegel (19) bijgevoegd.

Met de oogglazen worden de vergroting van de telescoop geregeld.

Voordat de oogglazen en de Zenitspiegel erin gezet worden, verwijder eerst de stofbeschemkap van de oogglassteuen (6) en de prisma. Maak de klemschroef (Afb. 12a, X) los van de oogglassteunen en steek eerst de Zenitspiegel in de oogglassteuen. Draai de klemschroef (X) van de oogglassteun weer aan.

Aansluitend bevestigt u het oculair 20mm op bezelfde manier, door het openen en sluiten van de klemschroeven (afb. 12a,X) in de zenitspiegel.

Let op dat het oogglas waar boven is gericht. In andere gevallen de klemschroef (Fig. 12a, X) verwijderen van de oogglassteuinen en draai de Zenitspiegel is deze positie. Verwijder de stofbeschemingskap van de buisopening (Aftb. 11, X).

10.2. Bij spiegeltelescopen (reflectoren)

Maak alsjeblieft de klemschroeven aan de oculairsteunen los (6). Neem het meegeleverde oculair (18) met het grootste brandpunt 20mm en zet dit direct in de oculairsteunen in. Draai de klemschroeven (Fig. 13, X) handvast aan. Verwijder de stofbeschemingskap van de buisopening (Afb. 11, X).

Deel II-Bediening

1. Montering

Uw telescoop is met een gemakkelijk te bedieren "azimutale montage" uitergerust. Hiermee kunt u uw verrekijker horizontaal (rechts/links) en verticaal (boven/beneden) bewegen:

2. Plaatsing

Een donkere plaat om de telescoop op te stellen is voor veel observaties van wezenlijk belang, aangezien storende lichten (lampen, lantaarnpalen) de detailscherpe van het door de telescoop waargenomen beeld sterk kannen verminderen.

Als u vanuit een verlichte ruimte, s nachts waar buiten gaat,要去en uw ogen eerst aan het donker gewennen. Na ca. 20 minutes kunt u dan met de astronomische observatie beginnen.

Een donkers standplaats is voor vele kijkers heel belangrijk, Kijk Niet vanuuit een gesloten raam en zeit de telescoop met toebehoren ca. 30这段时间 voor begin van het kijken op de standplaats om een temperatuurvergelijk te maken.

Verder moet erop gelet worden dat de tele scoop op een effen, stabiele ondergrund staat.

Maak de fixeerschroef (Afb. 14a, X) los en beweeg de buis maar boven ofaar beneden.Hebt u de gewenste instelling bereikt,draai dan de fixeerschroef weer "handvast" aan.Uw instilling is nu gefexeerd.

Geringe wijzigingen verkrijt u door Lichtjes te draaien aan het instelwiel (Afb. 14b, Y). Voor neue instellingen moet u de fixeerschroef los draaien (Afb. 14a, X).

3.2. Horizontaleverstelling

Om de telescoop horizontal te bewegen, maakt u de vaststelschroef (Fig. 16, Z) los en u draaiit het toestel in de gewenste richting, maar rechts of links. Als u de gewenste instelling hebt bereikt, draaiit u de vaststelschroef weer "handvast" aan.

4. Waarneming

Richt de telescoop op het waar te nemen object UIT. Kijk door de LED- zoeker en stel het object door horizontale en verticale verstelling van de telescoop in het midden van het gezichtsveld (rode punt) in.

Als u nu door het oculair kijkt, za u het object vergroot herkennen.\ kunnen. Eventueel kurz u nu de instelling van de beeldscherpte aan het scherpstellingwiel (7)uitvoeren.

Verder Auntu nu door een wisseling van het oculair een hogere vergroting instellen.

Tip: Begin elke waarneming met een oculair met een lage vergroting (20mm)

5. Zoekenaar sterren

In het begin valt de oriendentering aan de sterrenhemel beslilst nicht mee,
omdat sterren en sterrenbeelden altijd in beweging zichen en afhankelijk van het seizoen, datum en deijd hun positie in de hemel veranderen. Uitzondering hierop is de poolster. Dat is een vaste ster en uitgangspunt van alle sterrenkaarten.
Op de tekening (Afb. 17) ziet u enkele bekende sterrenbeelden en stergroeperingen die het heleaar door zichtaaar zichn. De groepering van de hemellichamen isECHTER afhankelijk van datum en tijd.

6. Toebehoor

Bij uw telescoop in de basisuitvoering is nog meer toebehoor (Afb. 2). Afhankelijk van het model konnen dat

6.1.Oculaires:

Door het wisselen van de oculairen legt u de vergroting van uw telescoop vast.

Formule voor de berekening van de vergrotting:

De Zenitspiegel (19) veroorzaakt een beeldomkering (spiegelverkeerd) en worden waarom enkel voor hemelobservaties gebruikt.

6.3.Barlowlens

Met een Barlowlens 3 × (20) bereikt u een bijkomende, tot diernaal, stijging van de vergroting.

6.3.1 Montage en gebruik van de lenzentelescopen

Als u een lenzentelescoop gebruikt, mag de Barlowlens enkel in de zenitspiegel (Fig. 12a, X) ingezet worden. Verwijder dus het oculairuit de zenitspiegel en verwang deze door de Barlowlens. Aansluitendzet u erest het oculair met het grootste brandpunt in en u draait de klemschroeven handvast aan om te fixeren (Fig. 21, Z)

6.3.1 Montage en gebruik van de spiegeltelescopen

Als u een spiegelteiscoop gebruikt, kaak dan alsjeblieft de klemschroeven aan de oculairsteunen los (Fig. 12a, 19) en verwijder het ocularuit de oculairsteunen. Zet dan de Barlowlens (20)recht in de oculairsteunen en draai de klemschroeven weer handvast aan. Aansluitend zet u eerst het ocular met het grootste brandpunt in en u draaiit de klemschroeven handvast aan om te fixeren (Fig. 21, Z)

6.4 Smartphone-holder

Zet het oculair in de smartphone-holder en draai de schroef (fig. 23, X) op de houder stevig aan. Zet daarna de smartphone-holder met het oculair in het oculair-aansluitstuk (6) of de zenitspiegel (19) (lenzentelescoop) en draai nu de klemschroef (fig. 23, Y) van het aansluitstuk of zenitspiegel stevig aan. Start nu de camera-app van uw smartphone. Druk nu uw smartphone op de houder en contrôleer of hij=echt goed vast zit. De camera要去 precies over het oculair heen vallen. Centreer uw smartphone precies in het midden van het oculair, zodat het beeld exact gecentreerd op uw display te zien is. Het kan eventueel nodig+zijn het beeld met de zoomfunctie over het gehele scherm van uw smartphone waar te Geven. De zuignappen要去 droog, schoen en vrij van alle soorten stof en vuil,zijn. Wij accepteren geen aansprakelijkheid voor smartphones die gezallen en gebroken zijn als gevolg van verkeerd gebruik.

7. Afbouw

De telescoop is een hoogwaardig en optisch apparaat. Daarom要去 men vermijden dat stof en vochtigkeit met de telescoop in aanraking komen. Vermijdt vingerafdrukken op de lenzen. Wanner er toch viezigheid en stof op telescoop verechtkomen verwijder deze eerst met een zachtte penseel. Daarna reinigen met een zachtte, pluisvrijde doek. Vingerafdrukken op de optische plekken kan men het Beste verwijderen met een zachtte, pluisvrijde doek waarop men een beetje alcohol kan doen. Wanner de telescoop eenmaal verstoft en vochtig is probeer het dan Niet te reinigen maar LAST het in dit geval doeen door eenvakman.

TIPS voor reiniging

Reinig de lenzen (oculair en/of objectief) alleen met een zachte en pluisvrijde doeck (b. v. microvezel). Druk Niet te hard op de doeok om het bekrassen van de lens te voorkomen.

Om sterke bevilling te verwijderen kurz u de poetsdoek met een brillenreinigingsvloeistof bevochtigen en daarmee de lens poetsen zonder veel kracht te zetten.

Beschem het toestel tegen stof en vocht! Laat het toestel na gebruik - zeker bij hoge luchtvochtigheid - enigeijd op kamertemperatuur acclimatiseren zodat alle restvocht geelimineerd worden.

Deel III - Aanhangsel

1. Suggesties voor te observeren hemellichamen

In het volgende hebben we voor u een paar bijzonder interessante hemellichamen en sterrenhopen uit gezocht en van uitleg voorzien. Op de bijbehorende afbeeldenen aan het eind van de handleiding worden getoond hoe u deze door uw telescoop met de bijgeleverde oculairen bij goed zich zult zien:

Maan (afb. 24)

De maan is de enige natuurlijke satelliet van de aarde omloopbaan: circa 384.400 km van de aarde verwij

Diameter: 3.476km

Afstand: 384.401 km

De maan is sinds prehistorische tijdenbekend. Na de zon is zij het meest heldere lichaam aan de hemel. Omdat de maan in een maand om de aarde draait, verandert de hoek tussen de aarde, de maan en de zon voortdurend; dat is aan de cycli van de maanfasen te zien. Deijd tussen twee op elkaar volgende nieduwemaanfasen bedraagt onceveeer 29,5 dag (709 uur).

Sterrenbeeld ORION/M42 (afb.25)

Declinatie: -05:25 (Graden : Minuten)

Afstand: 1.500 lichtjaar

Met een afstand van circa 1600 lichtjaar is de Orionnevel (M42) de meest heldere diffuse nevel aan de hemel - met het blote oog zichbaar, en een bijzonder lonend dekleindeveerkeijker tot de grootste aardse observatoria en de Hubble Space Telescope.

Wij zien het belangrijkste gedeelte van een nog veel grotere wolk van waterslofgas en stof, die zich met meer dan 10 graden over ruim de helft van het sterenbeeld Orion uitsstrekt. Deze enorme wolk heeft een omvang van meerdere honderdenlichtjaren.

Sterrenbeeld LIER/M57 (afb.26)

Afstand: 4.100lichtjaar

De beroemde ringnevel M57 in het sterrenbeeld Lier wordt vaak gezien als het prototype van een planetaire nevel; hij hoor bij de hoogtepunten van de zomerhemel van het noordelijk halfrond. Recent onderzoek toont aan dat het waarschijnlijk een ring (torus) van helder oplichtend materiaal betreft die de centrale ster omringt (alleen met grotere telescopen waar te nemen), en Niet een bol- of ellipsvormige gastruur. Als men de ringnevel van de zichkant zou bekijken, dan zag hij er onceveer zo uit als de Halternevel M27. Wij kijken precies op de pool van de nevel.

Sterrenbeeld VOS/M27 (afb.27)

Rechte klimming: 19:59.6 (Uren : Minuten)

Declinatie: +22:43 (Graden : Minuten)

Afstand: 1.250 lichtjaar

De Dumbbell-nevel M27 of Halternevel in het sterrenbeeld Vosje was de allereerste planetaire nevel die werd ontdek. Op 12 juli 1764 ontdekte Charles Messier deze/Newe en fascinerende classe hemellichamen. Bij dit object kijken wij bijna precies op de evenaar. Zouden we zichter maar een van de polen van de Halternevel kijken, dan had hij waarschijnlijk de vorm van een ring en zou onceveeer hetzelfde beeld gezven, als we van de ringnevel M57 kennen.

Dit object is bij matig goed werk enkleine vergrotingen reeds goed zichtaar.

2. Foutmeldingen

Melding: Oplossing:

Geen beeld Stofkap en zonneklep van de opening verwijderen

Geen scherp beeld Scherpte-instelling aan de focusring verstellen

Geenscherpte-Temperatuurvergelijnkinstelling mogelijk afwachten

Slecht beeld Kijk nooit door een raam

Observatie-object in Zoeker justeren de verrekijker maar (punt II-4) Niet zichtaar in de telescoop

Ondanks prisma De oculaire steunen in "scheef" beeld de prisma moeten afgestemd worden.

AFVAL

Scheid het verpakkingsmateriaal voordat u het wegooit. Informatie over het correct schieren enwegooien van afval kunt u bij uw gemeentelijk milieudienst inwonnen.

Let bij het weglooien van een apparaat altijd op de huidige wet- en regelgeving. Informatie over het correct schieren enweglooien van afval kun t u bij uw gemeentelijk milieuduinst wininnen.
