GEBRUIKSAANWIJZING MC 2.0 WR VDO

Hartelijkgelukgewenst.

Door te kiezen voor een VDO-computer heb u een technisch zeer hoogwaardig apparaat gekozen. Om de mogelijkheden van de computer optimaal te kunnen benutten, raden wij aan om deze handleiding zorgvuldig te lezen. U krijgt alle aanwijzingen voor de bediening en veel andere nuttige tips.

Wij wensen u veel plezier met het rijden met uw VDO-fietscomputer.

Cycle Parts GmbH

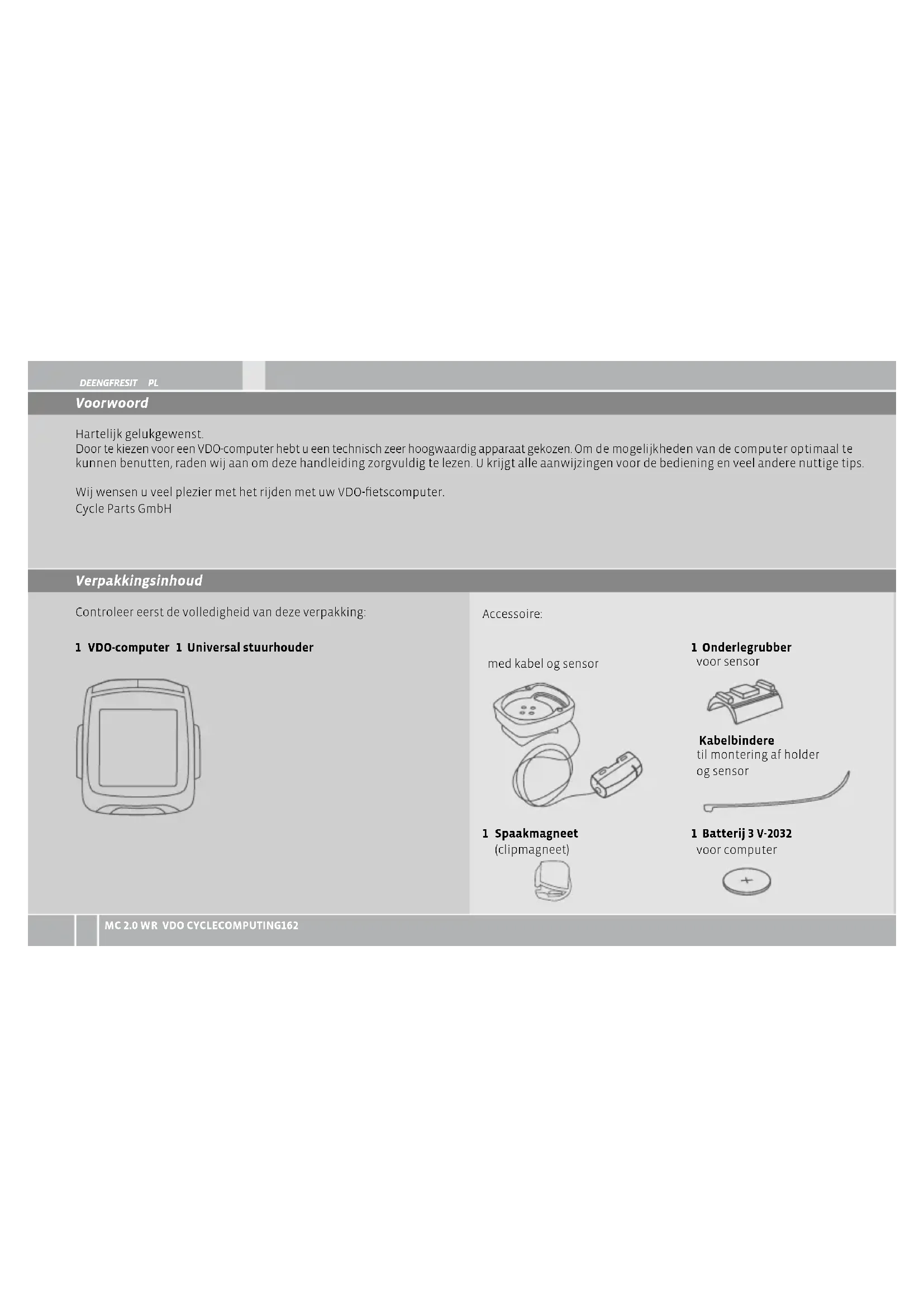

Verpakkingsinhoud

Controleer eerst de volledigheid van deze verpakking:

1 VDO-computer 1 Universal stuurhouser

Accessoire:

med kabel og sensor

1 Spaakmagneet

(clipmagneet)

1 Onderlegrubber

voorsensor

Kabelbinder

1. Beeldschemm 164

2. Bediening 166

3. Functies 168

3.1 Informatiefuncties BIKE 168
3.2 Informatiefuncties ALTI 169
3.3 Informatiefuncties P 170
3.4 Omschakelen van Fiets 1aar Fiets 2 171
3.5 Schermverlichting 172
3.6 Selectie van starthoogte/ Herkalibratie van de huidige hoogte 172
3.7 Automatische start/stop van de computer 173
3.8 Start/stop van de stopwatch 173

4.Terugstellen 174

4.1 Terugstellen van deritgegevens 174
4.2 Terugstellen van de stopwatch 174
4.3 Terugstellen van de NAVIGATOR 175
4.4 Terugstellen van de fabrieksinstellungen 175

5.Installatie 176

5.1 Montage van sensor, magneet en stuurhouser 176
5.2 Batterij in computer plaatsen 177
5.3 Plaatsen van de computer in de stuurhouser 177

IT PLFRESENGDE

1. Basisinstallingen 178

6.1 Taal instellen 178
6.2 Instellen van de meeteenheden 178

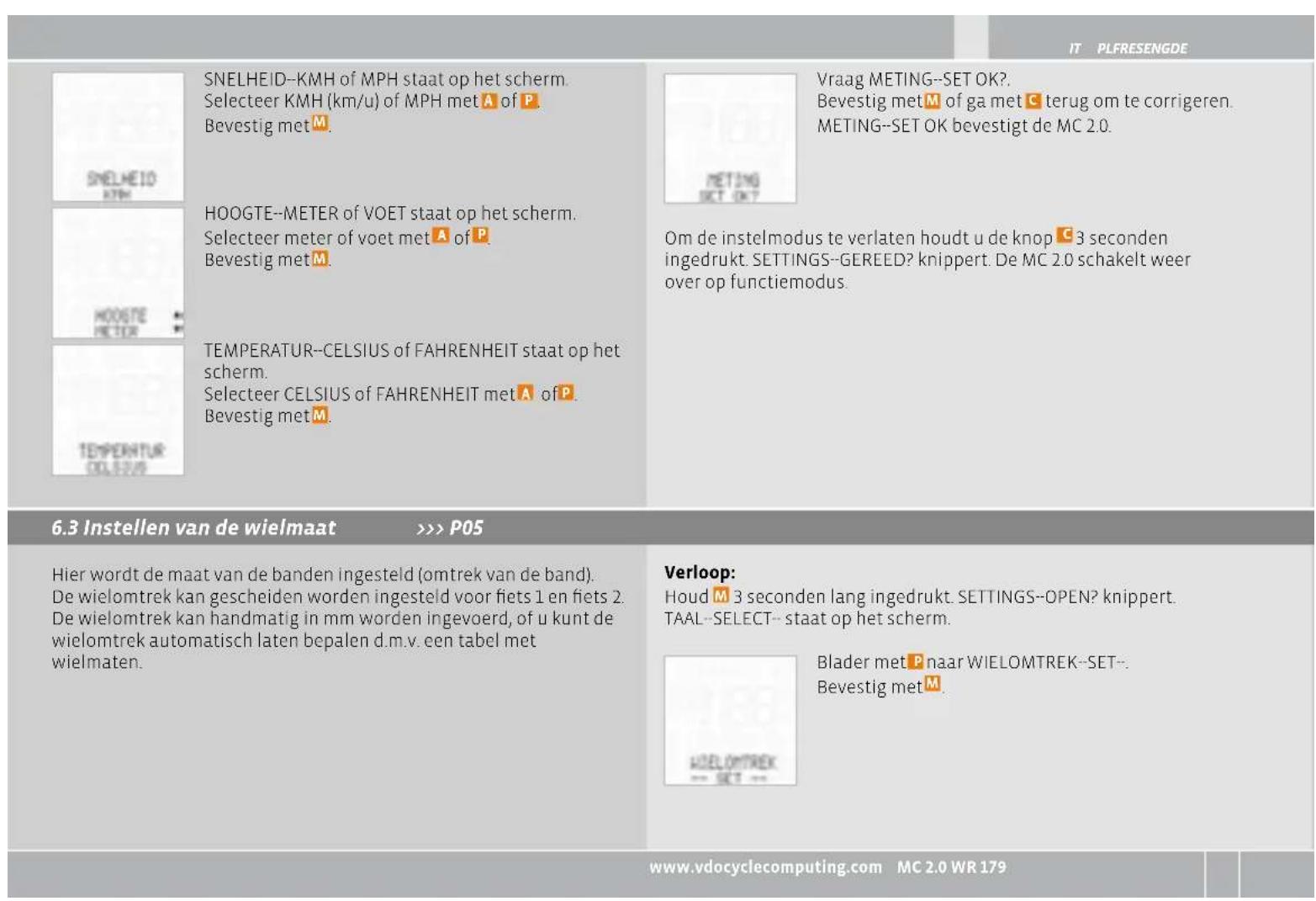

6.3 Instellen van de wielmaat 179
6.4 Klok instellen 181
6.5 Totaal aantal kilometers instellen 182
6.6 Navigator instellen 183
6.7 Rijtijd instellen 184
6.8 Starthoogte instellen 185
6.9 Instellen van de huidige hoogte 186
6.10 Hoogte aanpassen bij transport van de fiets 187
6.11 Hoogtemeter bergop instellen 187
6.12 Hoogtemeter bergaf instellen 188

1. Slaapmodus 189

8.Garantievoorwaarden 190
9.Problemenverhelpen 191
10. Technische gegevens 192

Verwijzingen als “>>> pag.02” bij het begin van een hoofdstuk verwijzen maar de bijbehorende afbeelding in het afbeeldingenboekje!

DEENGFRESIT PL

Uw VDO-computer wordt zonder ingebouwde batterij geleverd. Voordat u start, dient u de batterij te plaatsen. Zie hiervoor ook hoofdstuk 5.2.

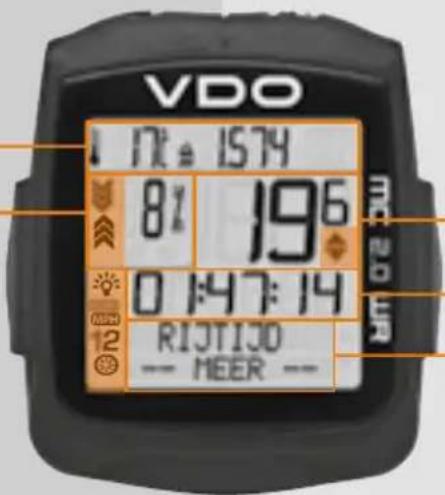

1. Beeldschern

Het beeldscherm is onder te verdelen in 6 gedeelten:

Gedeelte 1 Temperatuur, huidige hoogte

Gedeelte 2 huidige stijging/ daling

Gedeelte 6 Indicatie-elementen

De beschrijving van de
verschillende individatoren
vindt u op de rechterpagina.

Gedeelte 3 huidige snelheid

Gedeelte 4 Gegevens van de functie

Gedeelte 5

Geeft in de bovenste regel (inforegel) de aanduiding van de geselecteerde functie. In de tweede regel (menuregel) worden weergegeven:

of er nogeer informatatie is "MEER
of er nog een selectiemogelijkheid is "SELECT"

MC 2.0 WR VDO CYCLECOMPUTING164

Stopwatch-indicator

Geeft aan dat de stopwatch nog loopt verwijl een andere functie op het scherm worden weergegeven.

Indicator Fiets 1/Fiets 2

De computer kan met twee verschillende instellungen voor 2 fietsen werkken. De indicator geeft aan welke van de beiden fietsen u heb geselecteerd. De kilometertotalen worden voor fiets 1 en fiets 2 apart opgeteld en opgeslagen.

De computer kan zowel km/h als mph weergeven. Trajecten worden dan in kilometers of ijlen weergegeven. De indicator geeft de gekozen meeteenheid aan.

Schermverlichting

Wanneer de verlichting is ingeschakeld, herkent u dat aan het LICT-PICTOGRAM.

Afwijkingsindicator snelheid (huidig)t.o.v.snelheid (gemiddeld)

De computer vergelijk de huidige能力和 met de gemiddelde能力和.

Deindicator geeft aan

of de huidige slelheid boven de gemiddelde slelheid ligt (+1km / u)
onder het gemiddelde ligt (1km / u)
gelijk is aan het gemiddelde (tolerantie +/-1 km/ul)

Menubedieningsindicator

Wonneer een submenu is opgeroepen, knipperen deze indicatoren en gehen aan dat er nog meer selectiemogelijkheden zich inDat de computer wacht op invoor (instelmodus).

Dalingsindicator, geeft daling aan

Stijgingsindicator, geefstijging aan

DEENGFRESIT PL

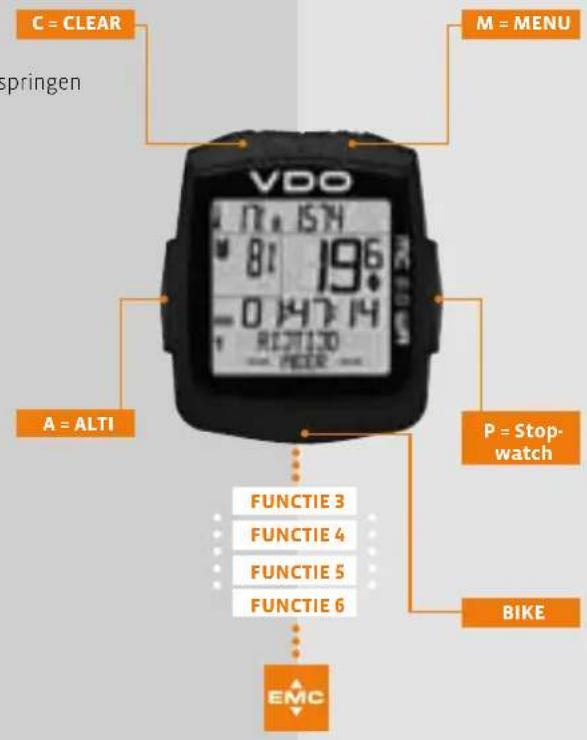

2. Bediening

Ter wille van een eenvoudige bediening van de computer hebben wij het EMC-system (Easy Menu Control - Eenvoudige menubediening) ontwikkeld. Het EMC vereenvoudigt de bediening van de computer ten opzichte van de tekstmenu's zoals die bij de meeste mobiele telefoons

worden gebruikt. Menu-indicatoren op het scherm geven door knipperen aan dat er nog meer selectiemogelijkheden zich. In de functiemodus bedient u de computer met 5 knappen. In de instelmodus bedient u de computer met 4 knappen.

C = CLEAR

In functiemodus:

Uiteen submenu een menuniveau terugspringen
C-3 secondy vasthouden:

Ritgegevens op nul terugstellen
Stopwatch op nul terugstellen
Navigator op nul terugstellen

In instelmodus:

-3 seconden vasthouden: instelmenu verlaten
Terugspringen maar functiemodus
Invoer corrigeren
Een cijfer terugspringen

A = ALTI

In functiemodus:

Weergave van hoogtegegevens
In instelmodus:
- Terugbladeren in menu
In te stellen getal verlagen

M=MENU

In functiemodus:

Beschikbaar submenu openen U herkent een submenu aan de knipperende menu-indicatoren
Selectie bevestigen
Stopwatch starten/stoppen

M-3 seconden vasthoden.

Instelmenuopen

In instelmodus:

Eeninstellingselecteren
Een instelling bevestigen
Een selectie bevestigen

P=STOPWATCH

In functiemodus:

• Tonen van stopwatchen kloktijd
  In instelmodus:
  Vooruit bladeren in menu
  In te stellen getal verhogen

BIKE BIKE

In functiemodus:

Fietsfuncties

A = ALTI

In functiemodus:

Weergave van hoogtegegevens
Bij geopend submenu:
narrabenedenbladeren in submenu
A-3 seconden vasthouden: opent het menu voor herkalibratie van de huidige hoogte

In instelmodus:

Binnen de instelmodi omlaag bladeren
Eencijferverlagen

P = STOPWATCH

In functiemodus:

• Tonen van stopwatch en kloktijd
  In instelmodus:
  Binnen de instelmodi omhoog bladeren
  Een cijfer verhogen

BIKE BIKE

• Weergave van de fietsfuncties, zoals dagafstand, gemiddelde slelheid enz.

A + P = ALTI + P

• De stopwatch verschijnt meteen op het scherm en worden gestart/gestopt
  Mel de toetscombinatie A ^+ Pstopt u de stopwatch

BIKE+ C = BIKE+CLEAR

Met de toetscombinatie +X C activeert u de schermverlichting
Bij geactiveerde schermverlichting wordt het LICHT-pictogram weergegeven
Bij geactiveerde schermverlichting worden bij elke druk op een knop de verlichting enkele seconden lang ingeschakeld

OPGELET: Schakel overdag de schermverlichting weeeruit met de toetscombinatie Kc

DAT SPAART BATTERIJEN.

DEENGFRESIT PL

3. Functies

3.1 Informatiefuncties FIETS

SNeLHeID

Wordt permanent op het scherm weergegeven

Precisie 0,2km / u weergave in stappen van 0,2 km/u

DAGAFSTAND

Geeft de afstand van de huidige rit sinds de laatste keer terugstellen.

Maximale waarde 999,99 km. Bij overschrijden van de maximale

waarde start de teller wee'er bij nul.

DAGAFSTAND--MeeR--

MEER geeft aan dat er bij het hoofdmenu DAGRIT

een submenu hoort.

Het submenu opent umetM

In het submenu vindt u (bladeren met A of P)
- Totaal aantal kilometers fiets 1 tot max. 99.999 km.
- Totaal aantal kilometers fiets 2 tot max. 99.999 km.
Totale afstand voor fiets 1 ^+ fiets 2 tot max. 199.999 km

Het submenu sluit umet C

RITTIJD

Geeft de afstand van de huidige dagrit sinds de laatste keer

terugstellen.Maximaal 99:59:59UU:MM:SS

Bij overschrijden van de maximale waarde start derrittijdmeting

weer bij nul.

RITTIJD--MeeR--

MEER geeft aan dat er bij het hoofdmenu RITTIJD een

submenu hoort. Het submenu opent u met M

GeM. SNeLHeID

Geeft de gemiddelde snelheid sinds de LASTKEER terugstellen.

Nauwkeurigheid: 2 cijfers na de komma.

MAX.SNeLHeID

Geeft de maximale snelheid tijdens de huidige rit sinds de LASTE keer terugstellen.

Nauwkeurigheld: 2 cijfers na de komma.

NAVIGATOR

De navigator is een tweede dagkilometerteller. De teller:

is onafhankelijk van de dagritteller;
kan maar believeen op nul teruggesteld worden;
- kan op een startwaarde worden ingesteld;
- kan vanaf deze startwaarde maar keuze vooruit ofchteruit tellen.
Deze bijzondere möglichkheden makeh het narijden van ritten UIT een rittenboek of roadbook makkelijker.

NAVIGATOR--SET--

SET geeft aan dat er bij het hoofdmenu NAVIGATOR een submenu hoort. Het submenu opent u metM

Hier kunt u een startwaarde instellen en bepalen of er vanafdez startwaarde vooruit of achteruit moet worden geteld.

3.2 Informatiefuncties ALTI

AFSTSTIJG

Geeft de bergop gereden hoogtemeters van de huidige rit sinds de LaTeX ste keer terugstellen.

AFST STIIG--MEER--

MEER geeft aan dat er bij het hoofdmenu
AFST STIJG een submenu hoor.
Het submenu opent u met M

In het submenu vindt u (bladeren met A of P)

© Hoogtemeters bergop voor fiets 1
© Hoogtemeters bergop voor fiets 2
Hoogtemeters bergop totaal voor fiets 1+2 Het submenu sluit u met

MAX HOOGTE

Geeft de maximale hoogte (hoogste punt) van de huidige rit.

MAX HOOGTE-MEER

MEER geeft aan dat er bij het hoofd menu MAX HOOGTE een submenu hoort. Het submenu opent u met M

In het menu vindt u (bladeren met A of P)

MAX HOOGTE voor FIETS 1:

hoogste punt van alle eerdere ritten met fiets 1 MAX HOOGTE voor FIETS 2: hoogste punt van alle eerdere ritten met fiets 2.

GEM. KLIM: Gemiddelde stijging (in procenten) van de huidige rit.

MAX KLIM: Maximale stijging (in procenten) van de huidige rit.

AFST DAAL

Geeft de bergaf gereden hoogtemeters van de huidige rit sinds de LaTeX ste keer terugstellen.

AFST DAAL--MEER--

MEER geeft aan dat er bij het hoofdmenu AFST DAAL een submenu hoort Het submenu opent u met M

In het submenu vindt u (bladeren met A of P):

© Hoogtemeters bergaf voor fiets 1
Hoogtemeters bergaf voor fiets 2
© Hoogtemeters bergaf totaal voor fiets 1+2 Het submenu sluit u met C.

GEM. DAAL: Geeft de gemiddelde daling van de huidige rit (in procenten).

MAX DAAL: Geeft de maximale daling van de huidige rit (in procenten).

3.3 Informatiefuncties P

CHRONOMETER

Onafhankelijke stopwatch voor het meten vanijden/intervallen.

KLOK

Geeft de huidige kloktijd aan.

3.4 Omschakelen van Fiets 1aar Fiets 2 P03

Uw VDO-computer kan op 2 fietsen gebruikt worden. Alle gevevens worden steeds voor Fiets 1 of Fiets 2 opgeslagen. De geselecteerde Fiets 1 of 2 worden in het display linksonder () getoond.

ZoschakeltuovervanFiets1narrFiets2(enomgekeerd).

Verloop:

Houd M3 seconden lang ingedrukt.
SETTINGS-OPEN? knippert.
TAAL-SELECT-- staat op het scherm.

Blader met P'naar SELECT FIETS-SELECT

Bevestig met M FIETS-FIETS 1 of FIETS 2 wordt getoond Selectie met ALTI A of P

Bevestig met M.
Daarop volgt de vraag FIETS 1--SELECT OK?

Bevestig met M.
De computer bevestigt de invoer'erug.

Door ingedrukt te houden komt u terug in het functienu.

DEENGFRESIT PL

3.5 Schermverlichting

De MC 2.0 beschikt over schermverlichting

De schermverlichting worden geactiveerd met de knappen BIE C. Bij geactiveerde schermverlichting worden het LICHT-pictogram weergegeven op het scherm. Wanner u bij geactiveerde schermverlichting op een knop drukt, worden de verlichting enkele seconder lang ingeschakeld.

OPGELET: Schakel overdag de schermverlichting weeer UIT met de toetscombinatie C. DAT SPAART BATTERIJEN.

3.6 Selectie van starthoogte / Herkalibratie van de huidige hoogte

De MC 2.0 kan met 2 verschlende starthoogtes werken (bijv. thoushoogte en hoogte opvakantie). De huidige hoogte kan ingesteld worden via invoer van METER of via invoer van LUCHTDRUK boven NN (NAP). Lees daartoe ook hoofdstuk 6.10.

A 3 secondy vasthoden

HOOGTE SELECT? knippert op het scherm

HOOGTE

ACT.HOOGTE
STARTHOOGT1
STARTHOOGT2

wordt weergegeven (afhankelijk van de laatste configuratie)

MetA of Pwordt geselecteerd
Met M wordt de keuze bevestigd
Bij de starthoogte volgt de vraag 300 (getalsvoorbeeld)
STARTHOOGT1(of2)-SELECT OK?
Met Mwordt de keuze bevestigd
Ter bevestiging meldt de MC 2.0 HOOGTE-SET DONE.

Bij ACT. HOOGTE kan de huidige hoogte nagekalibreerd worden.
Dit kan door invoer van de (bekende) hoogte in METER of door invoer van de luchtdruk boven NN (NAP). De waarde voor de luchtdruk boven NN vindt u op het internet, bijv. op www.meteo24.nl.

HOOGTE-ACT. HOOGTE met bevestigen.

ACT.HOOGTE-HOOGTE

OF

ACT. HOOGTE-LUCHTDRUK wordt weergegeven.

IT PLFRESENGDE
398 INTEL RECHN DROCKING	Selectie geleurt met de knop P of A Bevestig met M.
	Het in te stellen cijfer knippert. Met P of A verhoegt of verlaagt u het cijfer. Dan volgt de vraag: ACT. HOOGTE--SET OK? Bevestig met M.
	Ter bevestiging meldt de MC 2.0 HOOGTE--SET DONE.
3.7 Automatische start/stop van de computer
Door indrukken van een toets of door een slelheidsimpuls van de sensor worden de MC 2.0 waar ingeschakeld / geweekt.
3.8 Start/stop van de CHRONOMETER
U heb direct toegang tot de stopwatch door tegelijkkertijd op A + P te drukken. De stopwatch is meteen in.beeld en wordt gestart.	Nogmaals drukken op A + P stopt de stopwatch en brengt de stopwatch meteen in.beeld. Wanner de stopwatch in.beeld is,kest u hem ook met de knop M starten en stoppen.

DEENGFRESIT PL

4 Terugstellen

4.1 Terugstellen van de ritgegevens

Wonneer u de knop 3 seconden ingedrukt houdt, worden deritgegevens voor het begin van de volgende rit op nul teruggesteld. Op het scherm verschijnt TOUR DATA--RESET? Wonneer u op de knop c blijdt drukken, worden de gegevens teruggesteld.

De volgende waarden worden teruggesteld:

Dagafstand
Rijtijd
Gemiddelde km/u
Maximale km/u

Hoogtemeters bergop
Gemiddelde stijging
Maximale stijging
Hoogtemeters bergaf
Gemiddelde daling
Maximale daling

4.2 Terugstellen van de stopwatch

Om de stopwatchtering te kuren stellen, moet hij weergegeven worden.

Houd de knop 3 seconden lang ingedrukt om terug te stellen.

Op het scherm verschijnt de vraag CHRONOMETER--RESET? De stopwatch worden op nul teruggesteld.

MC 2.0 WR VDO CYCLECOMPUTING174

IT PLFRESENGDE
4.3 Terugstellen van de NAVIGATOR
Om de navigator (2e afstandteller) terug te kutten,要去 hij weergegeven worden. Houd de knop 3 seconden lang ingedrukt om terug te stellen.	Op het scherm verschijnt de vraag NAVIGATOR-RESET? De navigator worden op nul teruggesteld.
4.4 Terugstellen op de fabrieksinstelleningen
De MC 2.0 kan op de fabrieksinstelleningen worden teruggesteld. LET OP: Daar bij worden alle geevens en personlijke instellen-gen verwijderd. ® Houd alle knappen tegelijkkertijd 3 seconden lang ingedrukt. ® Op het scherm verschijnt de vraag FABRIEKINST-RESET? RESET-FABRIEKINST?	Wonneer u absoluut zeker weet dat u de MC 2.0 op de fabrieksinstelleningen wilt terugstellen,bevestig dit dan met M. Ter bevestiging meldt de MC 2.0 RESET-SET DONE.
www.vdocyclecomputing.com MC 2.0 WR 175

DEENGFRESIT PL

5 Installatie

5.1 Montage van sensor, magneet en stuurhouser >> P01

Begin met de montage van sensor en magneet.
stap 1 Plaats het onderlegrubber onder de sensor. Monteer de sensor opdezelfde kant van de vork waar u later de computer op het stuur wilt monteren (rechts of links) met de meegeleverde kabelbinder (eerst losjes, nog Niet vastzetten).
LET OP: De sensormarkering op de sensor要去aar bij in derichting van de spaken wijzen. De sensor kan, afhankelijk van de beschikbare ruimte, voor op de vork, binnenin de vork of的那一chteren wijzend op de vork worden gemonteerd. P02
stap 2 Plaats de spaakmagneet op een buitenspaak. De zilveren magneetkern wijst waar de sensor. Lijn de magneet uit op de sensormarkering op de sensor met een tussenafstand van ong. 1-5 mm.
stap 3 Voltooi de uitlijing en zet sensor en magneet vast: trek de kabelbinder aan en druk de magneet krachtig vast.

stap 4 Kies voor stuur- of stuurpenmontage, draai de voet van de stuurhouser overeenkomstig 90^ om. Maak daartoe de schroeven in de houder los, neem de voet uit en draai hem 90^ ,plaats hem terug en draai de schroeven weer vast.

LET OP: draai de schroeven Niet te vast.

stap 5 Voer de kabelbinder door de splreet in de stuurhouser, leg hem om het stuur of de stuurpen en trek hem aan (maar nog Niet vast).
stap 6 Bij stuurmontage: Stel de hellingshoek van de computer zo in dat hij optimaal leesbaar is. Trek nu de kabelbinders vast aan. Knip uitstekende uiteinden af met een tang.

IT PLFRESENGDE
5.2 Batterij in computerplaatsen >>> P04
Uw VDO-computer worden zicheren ingebouwd de batterij geleverd. Voordat u start, dient u de batterij teplaatsen.	stap 4 Zet het klepje van het batterijvak in de opening en draai hem met een munt waar rechts vast tot aan de aanslag (ca. 1/3 draai)
stap 1 Leg de batterij met de +poolশn in de computerbehuizing.	TIP voor het verwangen van de batterij: VDO raadt aan om de batterij一年多ij te verwangen. Koop opijd een neue batterij om storingsvrij functioneren van de signaloverdracht te garanderen.
stap 2 Let erop, dat de batterij Niet scheefkomt te zitten.	Bij het verwangen van de batterij worden alle instellingen en het totaal eenantal gereden kilometers opgeslagen.
stap 3 Let erop dat de rubberen afdichting vlak op het klepje van het batterijvak ligt.
5.3 Plaatsen van de computer in de stuurhouser >>> P05
Het VDO-twist-clicksystemeemzet de computer veilig vast op de stuurhouser.	stap 3 Draai om de computer uit te nemen hemশn links (daar bij nicht indrukken of trekken).
stap 1 Plaats de computer in 10 uurstand op de houder.	Geheugensteuntje: eRin waar Rechts, Losaar Links
stap 2 Draai de computer rechtsomশn 12 uurstand ("twist") en LAST hem in het houdersystemeigrendelen ("click").
www.vdocyclecomputing.com MC 2.0 WR 177

DEENGFRESIT PL

6 Basisinstellingen

6.1 Taal instellen

Houd M3 seconden lang ingedrukt.
Wanneer u de taal voor het eerst instelt,verschijnt:
SETTINGs-OPEN en daarna LANGUAGE--SELECT--
Bevestig met M

Op het scherm staat nu LANGUAGE-ENGLISH.

Blader met A of p totdat TAAL-HOLLANDS op het scherm verschijnt. Bevestig met M

HOLLANDS--SELECT OK? staat op het scherm. Bevestig metM

SELECT OK-TAAL bevestigt de MC 2.0. Om de instelmodus te verlaten houdt u de knop C 3 seconden ingedrukt.

SETTINS--GEREED? knippert. De MC 2.0 schakelt weever op functiemodus.

6.2 Instellen van de meeteenheden

Hier stelt u de meeteenheden in voor:
Snelheid en afstand (km/u of mph)
Hoopte (meter of voet)
Temperatuur (Celsius of Fahrenheit)

Verloop:

Houd M3 seconden lang ingedrukt. SETTINGS-OPEN? knippert.

TAAL-SELECT- staat op het scherm.

Blader met P maar METING-SET Bevestig metM

MC 2.0 WR VDO CYCLECOMPUTING178

WIELOMTREK FIETS 1 of FIETS 2 staat op het scherm. Selecteer FIETS 1 of FIETS 2 met A of P Bevestig met M

WIELOMTREK-MANUAL SET of SELECT BAND staat op het scherm. Selecteer Handmatig of Wielenlijst met A of P Bevestig met M

De wielomtrek in mm knippert (bj MPH worden hier inches weergegeven). Met A verlaagt u, met P verhoogt u de wielomtrek.

Wanner de juiste wielomtrek is ingesteld, bevestigt umet FIETS 1(of FIETS 2)-SET OK? staat op het scherm.

Bevestig met of gamet terug om te corrigeren. WIELOMTREK-SETOK bevestigt de MC 20.

Omde instelmodus te verlaten houdt u de knopC 3 seconden ingedrukt. SETTINGS-GEREED? knippert. De MC 2.0 schakelt weer over op functiemodus.

6.4 Klok instellen P06

Hier stelt u de huidige kloktijd in

De tijd kan in 24-uurs- of 12-uursindeling worden weergegeven.

Verloop:

Houd M 3 second lang ingedrukt. SETTINGS-OPEN? knippert.
TAAL-SELECT- staat op het scherm.

Blader met P'naar KLOK-SET Bevestig met M

KLOK-24-U-MODE of 12-U-MODE versusijnt op het scherm. Selecteer met A of met P Bevestig met M

Op het scherm staat nu KLOK-SET UREN. De uren knipperen. Met A verlaagt u, met Pverhoogt u de waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M

Op het scherm staat nu KLOK-SET MINUUT. Met Averlaagt u, met P verhoogt u de waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M.

KLOK-SETOK?Vraag. Bevestig met M KLOK-SETOK bevestigt de M

Om de instelmodus te verlaten houdt u de knop 3 seconden ingedrukt. SETTINGS-GEREED? knippert. De MC 2.0 schakelt weer over op functiemodus.

DEENGFRESIT PL

6.5 Totaal aantal kilometers instellen

Hier stelt u het totale aantal gereden kilometers in. Dat kan apart voor fiets 1 en fiets 2. Bij het begin van het seizoen kut u de gereden kilometersevt. weer op nul terugstellen.

LET OP: Bij het verwangen van de batterij wordt het totale aantal kilometers OPGESLAGEN. De gegevens gaan niet verloren.

Verloop:

Houd M3 seconden lang ingedrukt. SETTINGS-OPEN? knippert.
TAAL-SELECT-- staat op het scherm.

Blader met P maar ODOMETER-SET-- Bevestig met M.

ODOMETER-ODO FIETS 1 of ODO FIETS 2 staat op het scherm. Selecteer met A of met P Bevestig met M

ODO FIETS 1(of FIETS 2)-SET KM staat op het scherm.

Het eerste cijfer knippert.

Met Averlaagt u, met Pverhoogt u de waarde.

Wanneer de juiste waarde is ingesteld, bevestigt umet

Het tweede lijfer knippert nu.

Met Averlaagt u, met Pverhoogt u de waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M.

Gadoormetinstellen totdatalle cijferszijn ingesteld.

ODO FIETS 1(of FIETS 2)-SET OK? Bevestig de vraag met M of ga met C terug om te corrigeren. ODO FIETS 1(of FIETS 2)-SET OK bevestigt de MC 2.0

Om de instelmodus te verlaten houdt u de knop 3 seconden ingedrukt. SETTINGS-GEREED? knippert. De MC 2.0 schakelt wee over op functiemodus.

6.6 NAVIGATOR instellen

De navigator wordenrechtstreeks vanuih het functienu ingesteld.

Verloop:

Op het scherm staat nu NAVIGATOR-SET-- Bevestig metM

NAVIGATOR--VOORWAARTS of TERUG staat op het

scherm.

Selecteer met A of met P

Bevestig metM

Op het scherm staat nu NAVIGATOR-SET AFSTAND. De meters van de afstand knipperen.

Het eerste cijfer knippert

Met A verlaagt u, met P verhoogt u de waarde

Wanneer de juiste waarde is ingesteld, bevestigt u met M

Het tweede cijfer knippert nu.

Met A verlaagt u, met P verhoogt u de waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M.

Ga door met instellen totdat alle cijfers zichin ingesteld.

NAVIGATOR-SETOK?Vraag.

Bevestig metM

NAVIGATOR-SET OKbevestigt de MC 2.0. Na het instellen keert de MC 2.0 automatisch terug maar de functiemodus.

DEENGFRESIT PL

6.7 Rijtijd instellen

De totale rijtijd kan gescheiden worden ingesteld voor fiets 1 en fiets 2. Voor de start van het seizoen kut u de totale rijtijd op nul terugstellen.

LET OP: Bij het verwangen van de batterij wordt het totale rijtijd OPGESLAGEN. De gegevens gaan Niet verloren.

Verloop:

Houd M3 seconden lang ingedrukt. SETTINGS-OPEN? knippert.
TAAL-SELECT-- staat op het scherm.

Blader met P maar RIJTIJD-SET. Bevestig met M.

RIJTIJD-TIJD FIETS 1 of TIJD FIETS 2 staat op het scherm. Selecteer met A of met P Bevestig met M

TIJD FIETS 1-SET UREN staat op het scherm. De uren knipperen. Met A verlaagt u, met P verhoogt u de waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M.

TIJD FIETS 1-SET MINUUT staat op het scherm. De minutes knipperen. Met A verlaagt u, met P verhoogt u de waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M.

TIJD FIETS 1-SET OK? Bevestig de vraag met

TIJD FIETS 1-SET OK bevestigt de MC 2.0.

Omde instelmodus teverlaten houdt u de knop 3 seconden ingedrukt. SETTINGS-GEREED?knippert.De MC 2.0 schakelt weer over op functiemodus.

6.8 Starthoogte instellen

U kunt op de MC 2.0 twee verschillende starthoogtes instellen. De ene starthoogte kan bijv. de starthoogte thus zijn. De tweede stharhoogte kan bijv. de stharhoogte opvakantie zich. Voor elke start kunt u via de stharthoogte snel en gemakkelijk de huidige luchtdruk op de ingestelde stharthoogte herkalibreren.

Thema: opnieuw kalibreren

De MC 2.0 meet de hoogte via de luchtdruk. De luchtdruk verandert onder invloed van het werk. De gewijzigde luchtdruk leidt tot een fouitieve hoogteweergave. Door opnieuw te kalibreren worden de huidige gemeten luchtdruk teruggerekend maar de ingestelde starthoogte.

Verloop:

Houd M 3 seconden lang ingedrukt. SETTINGS-OPEN? knippert.

TAAL-SELECT--staat op het scherm.

Blader met A maar STARTHOOGTE-SET--

Bevestig metM

STARTHOOGTE-STARTHOOGT1 of STARTHOOGT2 staat op het scherm.

Selecteer met A of met P

Bevestig metM

STARTHOOGT 1-INSTEL METER verschijnt op het scherm.

Het aantal meters knippert.

Met A verlaagt u, met P verhoogt u de waarde.

Wanner de juiste Waarde is ingesteld, bevestigt umetM.

STARTHOOGT1-SETOK?

Bevestig devraag metM

STARTHOOGT 1-SET OK bevestigt de MC 2.0.

Om de instelmodus te verlaten houdt u de knop 3 seconden ingedrukt. SETTINGS-GEREED? knippert. De MC 2.0 schakelt wee over op functiemodus.

DEENGFRESIT PL

6.9 Instellen van de huidige hoogte

Hier stelt u de huidige hoogte in.

De huidige hoogte worden ingesteld wanner de luchtdruk is gewijzigd onder invloed van het weer en de op het scherm weergegeven hoogte Niet meer overeenkomt met de werkelijkke hoogte.

De huidige hoogte kan op twee manieren worden ingesteld. Invoer van de huidige hoogte in meters of invoer van de luchtdruk via NN (NAP). Bij invoer van de luchtdruk via NN wordt de huidige hoogte waaruit berekend.

Gegevens over de luchtdruk via NN vindt u bijv. op www.meteo24.nl.

Verloop:

Houd 3 second lang ingedrukt. SETTINGS-OPEN knippert.

TAAL-SELECT- staat op het scherm.

Met A bladert u waar ACT. HOOGTE-SET-- Bevestig met M

ACT. HOOGTE-HOOGTE of LUCHTDRUCK staat op het scherm.

Selecteer met A of met P Bevestig met M

Bij HOOGTE:

ACT. HOOGTE-INSTEL METER staat op het scherm Het aantal meters knippert.

Met A verlaagt u, met P verhoogt u de waarde.
Wanner de juiste waarde is ingesteld, bevestigt u met M.

ACT.HOOGTE-SETOK?

Bevestig de vraag met M

IT PLFRESENGDE
Bij LUCHTDRUCK:LUCHTDRUCK-INST.LUCHTDR staat op het scherm.De luchtdruk knippert.Met A verlaagt u, met Overhoogt u de waarde.Wonneer de juiste waarde is ingesteld, bevestigt u met M	LUCHTDRUCK-SET OK?Bevestig de vraag met M
	ACT. HOOGTE-SET OK bevestigt de MC 2.0.Om de instelmodus te verlaten houdt u de knop C 3 secondenginedrukt. SETTINGS--GEREED? knippert. De MC 2.0 schakelt weever op functiemodus.
6.10 Hoogte aanpassen bij transport van de fiets
De MC 2.0 beschikt over een bewegingsensor. Wonneer de fiets metMC 2.0 worden getransporteerd (biv. in de auto), dan worden via debewegingsensor de huidige hoogte aangepast wonneer tijdens het	transport de luchtdruk is gewijzigd. Daarvooor moet de MC 2.0 WL in de stuurhouser zitten.
6.11 Hoogtemeter bergop instellen
De bergop gereden hoogtemeters+kennen gescheden worden ingesteld voor fiets 1 en fiets 2.Voor de start van het seizoen=kunt u het totale+aantal hoogtemeters op nul terugstellen.LET OP: Bij het verzangen van de batterij worden het totale+aantalhoogtemeters OPGESLAGEN. De gegevens gaan Niet verloren.	Verloop:Houd M 3 seconden lang ingedrukt. SETTINGS-OPEN? knippert.TAAL--SELECT-- staat op het scherm.Blader met Aaar AFST STIJG-SET-.Bevestig met M.

DEENGFRESIT PL

AFST STIJG-AFST STIJG 1 of 2 staat op het scherm.

Selecteer met A of met P

Bevestig met M

AFSTSIIG1-INSTELMETERverschijntophet scherm.

Het eerste cijfer van het aantal hoogtemeters knippert.

Met A verlaagt u, met P verhoogt u de Waarde. Wanner de juiste

waarde is ingesteld, bevestigt u met M

Het tweede cijfer knippert

Met A verlaagt u, met P verhoogt u de waarde. Wanner de juiste

waarde is ingesteld, bevestigt u met M

Ga door met instellen totdat alle cijfers zich ingesteld.

AFSTSTIG1-SETOK?

Bevestig de vraag met M

AFSTSTIJG1-SETOKbevestigtdeMC2.0

Om de instelmodus te verlaten houdt u de knop 3 seconden

ingedrukt. SETTINGS--GEREED? knippert. De MC 2.0 schakelt wee

over op functiemodus.

6.12 Hoogtemeter bergaf instellen

De bergaf gereden hoogtemeters kuren gescheiden worden ingesteld voor fiets 1 en fiets 2.

Voor de start van het seizoen kunt u het totale aantal hoogtemeters op nul terugstellen.

LET OP: Bij het verzangen van de batterij wordt het totale aantal hoogtemeters OPGESLAGEN. De gegevens gaan Niet verloren.

Verloop:

Houd 3 second lang ingedrukt. SETTINGS-OPEN knippert.

TAAL-SELECT-staat op het scherm.

Blader met Aaar AFST DAAL-SET--

Bevestig met M

MC 2.0 WR VDO CYCLECOMPUTING188

AFST DAAL-AFST DAAL 1 of 2 staat op het scherm. Selecteer met A of met P Bevestig met M

AFST DAAL 1-INSTEL METER staat op het scherm.
Het eerste cijfer van het aantal hoogtemeters knippert.
Met A verlaagt u, met P verhoegt u de waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M.

Het tweeede cijfer knippert.
Met A verlaagt u, met P verhoogt u de waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M.

Ga door met Instellen totdat alle cijfers zichin ingesteld.

7. Slaapmodus

De MC 2.0 kent een slaapmodus om het batterijverbruik te verminderen.

De MC 2.0 gaat na 5 minuten in de slaapmodus wanner geen sleidssignalen worden ontvangen. SLEEP MODE staat op het scherm.

IT PLFRESENGDE

AFST DAAL 1-SET OK? Bevestig de vraag met

AFST DAAL 1-SET OK bevestigt de MC 2.0

Om de instelmodus te verlaten houdt u de knop C3 seconden ingedrukt. SETTINGS-GEREED? knippert. De MC 2.0 schakelt weer over op functiemodus.

Door indrukken van een toets of door een snelheidsimpuls van de sensor worden de MC 2.0 wee ingeschakeld / geweekt.

DEENGFRESIT PL

8. Garantiebepalingen

VDO Cycle Parts geeft op uw VDO-computer een garantie van 3aar vanaf de datum van aankoop. De garantie geldt voor materiaal- en fabricagefouten aan de computer zelf, aan de sensor/zender en aan de stuurhouser. Kabel en batterijen alsmede andere montagematerialien zich uitgesloten van garantie. De garantie geldt alleen wanner de betroffen onderdelen Niet zich geopend (uitzondering: batterijvak van de computer), geen geweld is gebruikt en geen moedwillige schade aanwezig is.

Bewaar de kassabon a.u.b. zorgvuldig, want in geval van een klacht要去 deze getoond worden.

Bij eenterechte klacht krijgt u van ons een vergelijkbaar verrangend apparaat. Een aanspraak op verranging door een identiek model bestaat Niet, als door verandering van model de productie van het gereclareerde model stopgezet worden.

Neem voor alle klachten en aanspraken op garantie contact op met de winkel waar u het apparaat gekocht hebft. Of stuur uw klacht direct aan:

Cycle Parts GmbH

Le Quartier Hornbach 13

67433 Neustadt/Weinstrasse (Duitsland)

Voor technische vragen zich wijijdens de normale kantooruren.altijd beschikbaar via once hotline:

[phone]

[phone]

Meer technische informatie vindt u op: www.vdocyclecomputing.com

In het kader van verdere ontwikkelingen behouden wij ons technische wijzigingen voor.

9. Problemen oplossen

Fout Mogelijk oorzaak Oplossing

Halve segmenten op het scherm(bijv. na verwangen van de batterij)	Computersoftware looptijkenBatterij Niet correct geplaatst	Neem de batterijuit enplaats hem opnieuw
Geen snelheidsmelding Afstand van sensor tot magneet te groot Corrigeer de stand van sensor en magneeet
Geen snelheidsmelding Computerkop zit nicht correct in de stuurhouser	Plaats de computerkop in de stuurhouser, draai tot aan de aanslag ("click")
Geen snelheidsmelding Wielomtrek is nicht correct ingesteld of staat op nul	Stel de wielomtrek in
Weergave worden zwak Batterij leeg Controller en verwang hem indien
Weergave worden zwak Temperaturen onder 5° makes de weergave traag	Bij normale temperatuur werkde weergaveeer normal
Foutieve hoogteweergave(huidige hoogte onjuist)	Luchtdruk is veranderd, maar de huidige hoogte is Niet opnieuw gekalibreerd op de nieuwe luchtdruk	Kalibree der huidige hoogte opnieuw

DEENGFRESIT PL

Batterijlevensduur computer:

400 rij-uren, ca. 8000 km (5000 mi)

Bedrijfstemperatuur van het scherm:

-10°C tot +60°C

Snelheidsbereik:

bij wielmaat 2155 mm

min. 2.0km / h

max.199,8 km/h

Rijtijd-meetbereik:

tot 99:59:59 UU:MM:SS

Stopwatch-meetbereik:

tot 99:59:59 UU:MM:SS

van 100 mm tot 3999 mm (3,9 tot 157,4 inch)

NL Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur)

Dit merkteken op het product of het bijbehorende informatiematerialiaal duidert erop dat het Niet met ander huishoudelijk afval verwijderd moet worden aan het einde van zich gebruiksduur. Om möglichke schade aan het milieu of de menselijk gezondheid door oncecontroleerde afvalverwijdering te voorkomen, moet u dit product van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen worden bevorderd. Huishoudelijk gebruikers要去en contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze waren om te vermelen waar en hoe ze dit product milieuvriendelijk kunnen lately recyclen. Zakelijk gebruikers要去en contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomsten nalezen. Dit product要去en worden gemengd met ander bedrijfsafval voor verwijdering.

IT PLFRESENGDE

DEENGFRESITNL

Wstep

Gratuljemy.
