BEDIENUNGSANLEITUNG MC 2.0 WR VDO

DE Bedienungsanleitung

ENG Instruction Manual

Herzlichen Glückwunsch.

Mit ihrer Wahl für einen VDO Computer haben Sie sich für ein technisch sehr hochwertiges Gerät entschieden. Um das Potenzial des Computers optimal ausnutzen zu können, empfehlen wir Ihnen, diese Anleitung sorgfältig zu finden. Sie erhalten alle Hinweise zur Bedienung sowie weitere wichtliche Tips.

Wir wünschen Ihnen viel Freude beim Fahren mit Ihrem VDO Cyclecomputer.

Cycle Parts GmbH

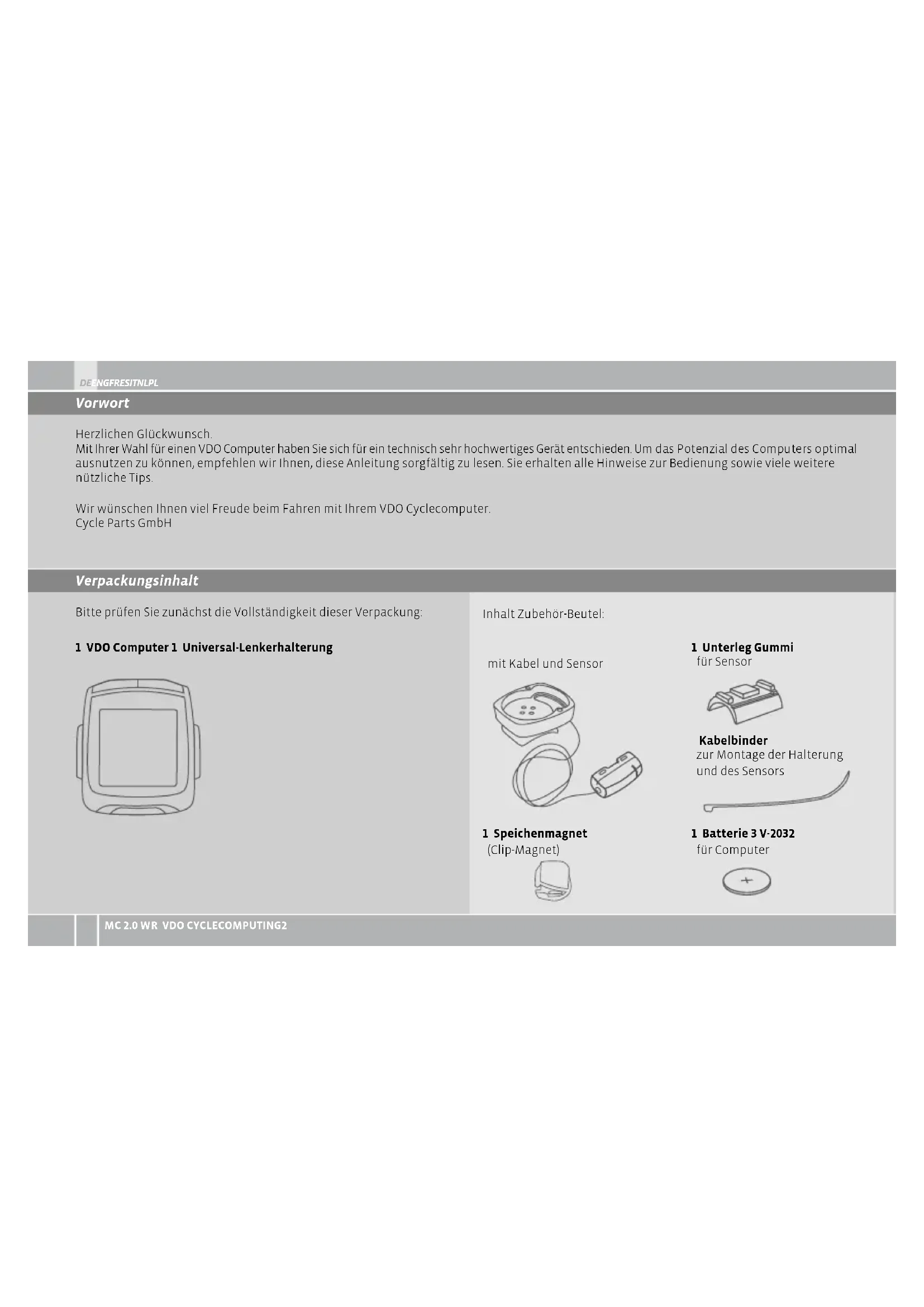

Verpackungsinhalt

Bitte prufen Sie zunachst die Vollständigkeitsder Verpackung:

1 VDO Computer 1 Universal-Lenkerhalterung

Inhalt Zubehor-Beutel:

mit Kabel und Sensor

1 Speichenmagnet

(clip-Magnet)

1 Unterleg Gummi

für Sensor

Kabelbinder

zur Montage der Halterung und des Sensors

für Computer

Batterie 3 V-2032

MC 2.0 WR VDO CYCLECOMPUTING2

Inhaltsverzeichnis

1. Display

1. Bedienung 6

3. Funktionen 8

3.1 Informations-Funktionen BIKE 8
3.2 Informations-Funktionen ALTI 9
3.3 Informations-Funktionen auf P-Taste 10
3.4 Umschalten von Rad 1 auf Rad 2 11
3.5 Display Beleuchtung 12
3.6 Auswahl der Starthöhe / Rekalibrierten der aktuellen Höhe 12
3.7 Auto-Start/Stop des Computers 13
3.8 Start/Stop der Stoppuhr 13

4. Reset-Funktionen

4.1 Reset der Tourdaten 1
4.2 Reset der Stoppahr 14
4.3 Reset des NAVIGATORS 15
4.4 Reset auf Werkseinstellungen 15

5. Installation

5.1 Montage von Sensor, Magnet und Lenkerhalterung 16
5.2 Batterieeinbau in den Computer 17
5.3 Einsetzen des Computers in die Lenkerhalterung 17

6. Grundeinstellungen 18

6.1 Sprache einstellen 18
6.2 Einstellen der Masseinheiten 18
6.3 Einstellen der Reifengrösse 19
6.4 Uhr einstellen 21
6.5 Gesamtkilometer einstellen 22
6.6 Navigator einstellen 23
6.7 Fahrzeit einstellen 24
6.8 Starthöhe einstellen 25
6.9 Einstellen der Aktuellen Hohe 26
6.10 Hohenanpassung beim Transport des Rades 27
6.11 Hohenmeter Bergauf einstellen 27
6.12 Hohenmeter Bergab einstellen 28

7. Schlaf-Modus 29

8. Garantiebedingungen 30

9. Fehlerbehebung 31

10. Technische Spezifikationen 32

P02" Verweise am Anfang eines Kapitals verweisen auf das entsprchende Bild im Picturebook!

DEENGFRESITNPL

Ihr VDO Computer wird ohne eingebaute Batterie ausgeliefert. Vor dem ersten Start müssen Sie die Batterie einlagen. Siehe dazu auch Kapitel 5.2.

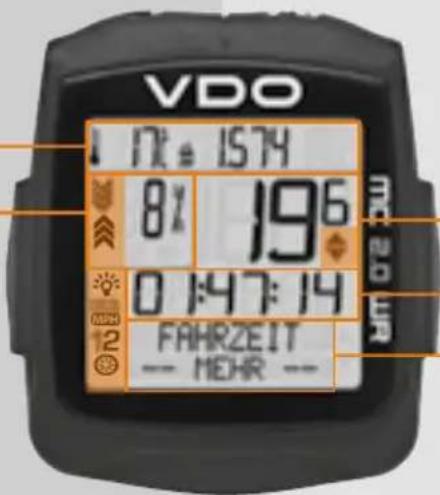

1. Display

Das Display kann man in 6 Bereiche gliedern:

Bereich 1 Temperatur, aktuelle Hohe

Bereich 2 aktuelle Steigung

Bereich 6 Indikator-Elemente.

Die Beschreibung der einzelnen Indikatoren finden Sie auf der rechten Seite.

Bereich 3 aktuelle Geschwindigkeit

Bereich 4 Daten der ausgewählten Funktion

Bereich 5 Zeigt in der oberen Zeile (Info-Zeile) die Bezeichnung der gewählten Funktion. In der zweiten Zeile (Menu-Zeile) wird angezeigt,

obesweitererInformationen gibt MEHR
ob es eine weitere Auswahlmöglichkeit gibt, AUSWAHL

Stoppuhr Indikator

Zeigt an, dass die Stoppuhr noch lauft, während eine andere Information im Display angezeigt wird.

12 Indikator Rad 1/Rad 2

Der Computer kann mit zweiverschiedenen Einstellungen für

2 Fahrrader arbeiten. Der Indikator zeigt an, welches der beiden

Fahräder Sie zur Nutzung ausgewählten haben. Die Gesamtkilometer

werden entsprechend für Rad 1 und für Rad 2 getrennt gezahlt und

gespeichert.

KMM Masseinheit (KMH oder MPH)

Der Computer kann sowohl KMH als auch MPH anzeigen.

Strecken werden entsprechend in Kilometer oder Meilen

angezeigt. Der Indikator zeigt die gewähite Messeinheit an.

Displaybeleuchtung

Wenn die Beleuchtung eingeschaltet wurde, erkennen Sie das am

LIGHT-ICON

Abweichungsindikator

Geschwindigkeit (aktuell) zu Geschwindigkeit (Schnitt)

Der Computer vergleicht die aktuelle Geschwindigkeit mit der

Durchschnittsgeschwindigkeit.

Der Indikator Zeigt an

ob die aktuelle Geschwindigkeit uber dem
Durchschnitt liegt (+1km / h)
unter dem Durchschnitt liegt (-1km / h)
oder dem Durchschnitt entspricht

(Toleranz +/-1 km/h)

Menusteuerungsindikator

Wenn ein Untermenu aufgerufen wurde, blinken diese Indikatoren

und zeigen an, dass es noch weitere Auswahlmöglichkeiten gibt oder

der Computer auf eine Eingabe wartet (Einstell-Modus).

Gefalle-Indikator, zeigt Gefalle an

Steigungs-Indikator, zeigt Steigung an

DEINGFRESITNLPL

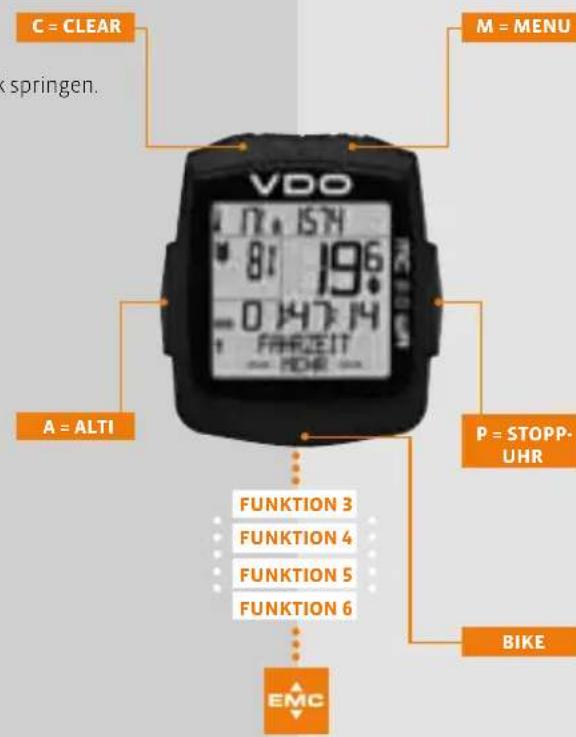

2. Bedienung

Für die einfache Bedienung Ihres Computers haben wir das EMC = Easy Menu Control System entwickelt. Das EMC erleichtert die Bedienung des Computers über eine Volltext-Menuführung wie sie bei den meisten Handys verwendet wird.

Im Funktion-Modus:

Vom Untermenu eine Menüebene zurück springen.
-3 Sekunden halten:

Tour Daten auf Null zureckstellen
- Stoppuhr auf Null zurückstellen.
Navigator auf Null zurückstellen

ImEinstell-Modus:

C-3 Sekunden halten:
Einstellmenu verlassen,
Zurückspringen zu Funktion-Modus.
Eine Eingabe korrigieren.
Eine Zifferzuruckspringen

Im Funktion-Modus:

Anzeige der Hohen-Informationen

Im Einstell-Modus:

• Im Menu Rückwarts blattern
  Einzustellende Zahl verringern

Menu-Indikatoren im Display zeigen durch Blinken an, dass es weitere Auswahlmöglichkeiten gibt. Im Funktion-Modus erfolgt die Bedierung über 5 Tasten. Im Einstell-Modus erfolgt die Bedienung über 4 Tasten.

Im Funktions-Modus:

Verfugbares Untermenu aufrufen. Ein geoffnetes Untermenu erkennen Sie an den blinkenden Menu-Indikatoren.
Auswahl bestätigen
Stoppuhr Starten/Stappen.

M-3 Sekunden halten:
Einstellmenu offen

Im Einstell-Modus:

Eine Einstellung auswahlen
Eine gemachte Einstellung bestätig.
Eine getroffene Auswahl bestätigen

Im Funktions-Modus:

Anzeige der Stoppuhr und der Uhrzeit

ImEinstell-Modus:

Im Menu vorwarts blattern
Einzustellende Zahl erhohen

Im Funktion-Modus:

Fahrrad-Funktionen

ITNLPLFRESENG

A = ALTI

Im Funtions-Modus:

Anzeige der Hohen-Informationen
Bei geöffnetem Untermenu. Nach unten Blättern im Untermenu
ALTI - für 3 Sekunden halten: Öffnet das Menu zur Rekalibriierung der aktuellen Höhe

ImEinstell-Modus:

Innerhalb der Einstell-Modi abwarts blättern.
Eine Ziffer verringern.

P=STOPPUHR

Im Funktion-Modus:

Anzeige der Stoppuhr und der Uhrzeit

Im Einstell-Modus:

Innerhalb der Einstell-Modia aufwarts blättern.
Eine Ziffererhohen.

BIKE BIKE

Anzeige der Bike-Funktionen z.B. Tagesstrecke, Durchschnittgeschwindigkeit, etc.

A + P = ALTI + P

Mit der Tastenkombination ALTI+P wird die Stoppuhr gestartet/gestopt.
Die Stoppuhr entscheidt sofort in der Anzeuge und wird gestartet /oder gestoppt.

BIKE+ C = BIKE+CLEAR

Mit der Tastenkombination BIKE+CLEAR aktivieren Sie die Display-Beleuchtung.
Bei aktivierter Display-Beleuchtung wird der LIGHT-Icon angezeigt.
- Bei aktivierter Display-Beleitung wird bei jedem Tastendruck die Beleuchtung für ein paar Sekunden eingeschaltet.

ACHTUNG: Schalten Sie tagsüber die Display-Beleuchtung über die Tastenkombination BIKE + CLEAR wieder aus. BATTERIE-EINSPARUNG.

DEENGFRESITNLPL

3. Funktionen

3.1 Informations-Funktionen BIKE

AKTUeLLe GeSCHWINDIGKeIT

Wird permanent im Display angezeigt.

Genauigkeit 0,2 KMH, Anzeige in 0,2 KMH-Schritten

TAGeSSTReCKe

Zeigt die Strecke der aktuellen Tour seit dem letzten Reset. Maximalwert 999,99 km. Bei Überschreiben des Maximalwertes beginnnt der Zähler wieder bei Null.

TAGeSSTReCKe/MeHR

MEHR zeigt an, dass es zum Hauptmenu

TAGESTOUR ein Untermenu gibt.

Das Untermenu öffnen Sie mit M.

Im Untermenu finden Sie (blättern mit ALTI Aoder P)

Gesamtkilometer RAD 1 bis max. 99.999 km
Gesamtkilometer RAD 2 bis max. 99.999 km
Totalkilometer Summe fur Rad 1 ^+ Rad 2 bis max. 199.999 km
Das Untermenu verlassen Sie wieder mit C.

FAHRZeIT

Zeigt die Fahrzeit der aktuellen Tagestour seit dem letzten Reset Maximal 99:59:59 HH:MM:SS.

Bei überschreiben des Maximalwertes beginnnt die Fahrzeit-Messung bei Null.

FAHRZeIT/MeHR

MEHR zeigt an, dass es zum Hauptmenu FAHRZEIT ein Untermenu gibt. Das Untermenu öffnen Sie mit M.

DSCHN GSCHW

Zeigt die Durchschnittsgeschwindigkeit, seit dem letzten Reset. Genauigkeit: 2 Kommastellen.

MAX GsCHW

Zeigt die Maximalgeschwindigkeit auf der aktuellen Tour seit dem letzten Reset. Genaigung:

2 Kommastellen

NAVIGATOR

Der Navigator ist ein zweiter Tages-Kilometer-Zahler. Der Zähler ist:

unabhangig vom Tagestour-Zahler.
kann beliebig auf Null zurückgestellt werden.
- kann auf einen Startwert eingestellt werden.
- kann von diesen Startwert wahlweise vorwärts oder rückwärts zahlen.

These besonderen | M oglichkeiten erleichtern das Nachfahren von Touren aus einem Tourenbuch oder Roadbook.

NAVIGATOR/SET

SETZeigt,dasszumHauptmenuNAVIGATORein Untermenu gibt.Das UntermenuÖffnenSiemit

Hier können Sie einen Startwert einstellen und festlegen, ob vondiesem Startwert vorwarts oder ruckwarts gezahlt werden soll.

3.2 Informations-Funktionen ALTI

HM BERGAUF

Zeigt die bergauf gefahrenen Höhenmeter der aktuellen Tour, seit letztem Reset.

HM BERGAUF/ MEHR

MEHR zeitg an, dass es zum Hauptmenu

HM BERGAUF ein Untermenu gibt.

Das Untermenu öffnen Sie mit M.

Im Untermenu finden Sie (blättern mit ALTi A oder P):
Hohenmeter bergauf fur Rad 1
Hohenmeter bergauf fur Rad 2
Hohenmeter bergauf Total fur Rad 1+2

Das Untermenu verlassen Sie wieder mit C.

HOHE MAX

Zeigt die maximale Höhe (hochster Punkt) der aktuellen Tour.

HOHE MAX/ MEHR

MEHRZeigt an,dass es zum Hauptmenu

HOHE MAX ein Untermenu gibt. Das Untermenu

öffnen Si mit M

Im Untermenu finden Sie (blättern mit ALTI A oder P)

MAX HOHE fur RAD 1:

hochster Punkt aller bisherigen Touren mit Rad 1

MAX HOHE fur RAD 2:

hochster Punkt aller bisherigen Touren mit Rad 2.

DEINGFRESITNLPL

DSCHN STEIG: Durchschnittliche Steigung (in Prozent) auf der aktuellen Tour.

MAX STEIGUNG: Maximale Steigung (in Prozent) auf der aktuellen Tour.

HM BERGAB

Zeigt die bergab gefahrenen Höhenmeter der aktuellen Tour, seit letztem Reset.

HM BERGAB/MEHR

MEHR zeigt an, dass es zum Hauptmenu HM BERGAB ein Untermenu gibt. Das Untermenu offen Sie mit M

Im Untertmenu finden Sie (blättern mit ALTI A oder P).

Hohenmeter bergab fur Rad 1
Hohenmeter bergab fur Rad 2
Hohenmeter bergab Total fur Rad 1+2

Das Untermenu verlassen Sie wieder mit

DSCHN DOWNH.: Zeigt das durchschnittliche Gefalle der aktuellen Tour (in Prozent).

MAX DOWNH.: Zeigt das maximale Gefalle der aktuellen Tour (in Prozent).

3.3 Informations-Funktionen auf P-Taste

STOPPUHR

Unabhängige Stoppuhr zum Messen von Zeiten/Intervallen.

UHR

Zeigt die aktuelle Uhrzeit.

3.4 Umschalten von Rad 1 auf Rad 2 >>> P03

Ihr VDO Computer kann an 2 Fahrrädern verwendet werden. Alle Daten werden jeweils für Rad 1 oder Rad 2 abgespeichert. Das ausgewählte Rad 1 oder 2 wird im Display unter links (1) angezeigt.

So schalten Sie von Rad 1 um auf Rad 2 (und umgekehrt)

Ablauf:

Halten Sie MENU für 3 Sekunden
EINSTELLUNG ÖFFNEN blinkt
SPRACHE -AUSWAHL-- steht im Display

Mitblättern zu RAD--AUSWAHL--

Mit M bestätigen. RAD--RAD 1 oder RAD 2 wird angezeigt. Auswahl mit ALTI A oder P.
Mit M bestätigen. Es erfolgt die Abfrage RAD 1--AUSWAHL OK?
Mit M bestätigen. Der Computer bestätigt die Eingabe zurück.
Mit cgedrückt haltenkommenSiezurückins Funktioni-Menu.

DEENGFRESITNPL

3.5 Display Beleuchtung

Der MC 2.0 hat eine Display-Beleuchtung.

Die Display Beleuchtung wird eingeschaltet mit den Tasten Dc. Wenn die Beleuchtung eingeschaltet wurde, erkennen Sie das am LICH-ICON Bei jedem Tastendruck wird die Beleuchtung eingeschaltet. Die Beleuchtung bleibt dann fur 5 Sekunden an.

ACHTUNG: Achten Sie darauf, dass Sie den Licht Modus tagsüber abschalten. Unnötiger Batterieverbrauch.

3.6 Auswahl der Starthöhe // Rekalibrieren der aktuellen Höhe

Der MC 2.0 kann mit 2 verschiedeneen Starthöhen arbeiten (Beispiel: Heimathöhe und Höhe am Urlaubsort).

Die aktuelle Höhe kann über Eingabe der METER eingestellt werden oder über Eingabe des LUFTDRUCKS über NN (Normal Null). Lesen Sie dazu auch Kapitel 6.10.

ALTI-Taste A 3 Sekunden halten.
HOHE AUSWAHL? Blinkt im Display
HOHE

AKTUELL HOHE
STARTHOHE1
STARTHOHE 2

wirnd angezeigt (je nach letzter aufgerufener Konfiguration)

Mit ALTI A oder P wird ausgewählt
MitM wird die Auswahl bestätigt.
Bei den Starthohen erfolgt die Abfrage 300 (Zahlenbeispiel)
STARTHOHE 1 (oder 2) AUSWAHL OK?
Mit MENU wird die Auswahl bestätigt.
HOHE METER SET FERTIG meldet der MC 2.0 zur Bestätigung

Bei AKTUELL HOHE kann die aktuelle Hohe nachkalibriert werden. Das kann durch Eingabe der (bekannten) Hohe in METER erfolgen oder durch Eingabe des Luftdrucks über NN. Den Wert für den Luftdruck über NN besteht man z.B. im Internet auf www.meteo24.de.

HOHE METER AKTUELL HOHE mit bestätigten
AKTUELL HOHE - HOHE METER oder
AKTUELL HOHE - L-DRUCK NN wird angezeigt.

Auswahl erfolgt über P oder ALTI-Taste A. Mit M bestätigen.

3.7 Auto-Start/Stop des Computers

Der MC 2.0 schaltet sich nach einer Pause beim Weiterfahren automatisch wieder ein. Manuell kann der Computer auch durch Drucken einer Taste wieder eingeschaltet werden

3.8 Start/Stop der Stoppuhr

Direktzugriff auf die Stoppuhr über ALTI A + P. Die Stoppuhr ist direkt in der Anzeige und die Stoppuhr wird gestartet.

Die einzustellende Ziffer blinkt.
Mit P oder ALTIA wird die Ziffer erhöht oder reduziert.
Dann erfolgt die Abfrage:
AKTUELLE HOHE - AUSWAHL OK? Mit M bestätigen.

HOHE METER - SET FERTIG meldet der MC 2.0 zur Bestätigung

Noch mal ALTI A + P stoppt die Stoppuhr und bringt die Stoppuhr direkt in die Anzeige.

Wenn die Stoppuhr in der Anzeige ist, kann sie auch alternativ mit der Taste gestartet/gestoppt werden.

DEENGFRESITNLPL

4 Reset

4.1 Reset der Tourdaten

Mit der C-Taste 3 Sekunden halten werden die Tourdaten vor dem Start der nachsten Tour auf Null zurückgesetzt.

Im Display erscheint TOUR DATEN RESET?

Wenn die Taste weiter gedrück wird, werden die Daten zurückgestellt.

Es werden folgende Werte zurückgesetzt:

• Tagestrecke
  Fahrzeit
  Durchschnitt KMH
  Max.KMH

HM bergauf
Durchschnitt-Steigung
Max. Steigung
HM bergab
DurchschnittGefalle
Max. Gefalle

4.2 Reset der Stoppuhr

Die Stoppuhr muss zum Reset in der Anzeige sein.

Zum Reset die Taste für 3 Sekunden halten.

Im Display erscheint die Abfrage STOPPUHR RESET? Die Stopphr wird auf Null zurückgestellt.

MC 2.0 WR VDO CYCLECOMPUTING14

ITNPLFRESENG
4.3 Reset des NAVIGATORS
Der Navigator (Zweiter Teilstreckenzähler) muss zum Reset in der Anzeige sein.Zum Reset die Taste für 3 Sekunden halten.	Im Display erscheint die Abfrage NAVIGATOR RESET?Der Navigator wird auf Null zurückgestellt.
4.4 Reset auf Werkseinstellungen
Der MC 2.0 kann auf Werkseinstellungen zurückgestellt werden.ACHTUNG: Dabei werden alle Daten und alle persönlichen Einstellungen gelöscht.® Alle Tasten gleichzeitig für 3 Sekunden gedrückt halten.® Im Display erscheint die Abfrage WERKSEINSTLG? RESET SICHER?	Wenn Sie absolut Sicher sind, dass Sie den MC 2.0 auf Werkseinstellungzurücksetzen wollen, dann mit M bestätigten.RESET - SET FERTIG meldet der MC 2.0 zur Bestätigung.
	www.vdocyclecomputing.com MC 2.0 WR 15

DEENGFRESITNPL

5 Installation

5.1 Montage von Sensor, Magnet und Lenkerhalterung >> P01

Beginnen Sie mit der Montage von Sensor und Magnet.

step 1 Legen Sie das Unterleg-Gummi unter den Sensor. Montieren Sie den Sensor auf der Gabelseite, an der Sie später den Computer am Lenker montieren wollen (rechts oder links) mit beiliegendem Kabel-binder (zunachst lose, noch nicht festziehen).

ACHTUNG: Die Sensor-Markierung auf dem Sensor muss damit zu den Speichen zeigen. Der Sensor kann je nach Platzverhältnissen vorne auf die Gabel,innen an der Gabel oder nach hinten zeigend an der Gabel, montiert werden. P02

step 2 Speichenmagnet um eine Außen-Speiche legen. Der silberne Magnetkern zeigt darauf zum Sensor. Magnet an der Sensor-Markierung auf dem Sensor mit etwa 1 - 5 mm Abstand ausrichten.

step 3 Sensor und Magnet endgültig ausrichten und fixieren Kabelbinder festziehen und Magnet kräftig zudrücken.

step 4 Entscheiden ob Lenker-oder Vorbau-Montage, entsprechend den Fuß der Lenkerhalterung um 90^ drehen. Dazu die Schrauben in der Halterung losen, Fuß hersausnahmen und um 90^ drehen, einsetzen und Schrauben wieder festdrehen.

ACHTUNG: Schrauben nicht überdrehen.

step 5 Kabelbinder durch die Schlitze in der Lenkerhalterung führen, um den Lenker oder den Vorbau legen und anziehen (noch nicht festziehen).

step 6 Bei Lenkermontage: Neigungswinkel des Computers ausrichten, um optimale Ablesbarkeit zu erreichen. Kabelbinder jetzt festziehen. Überstehende Enden mit Zange abknipsen.

ITNPLFRESENG
5.2 Batterieeinbau in den Computer >>> P04
Ihr VDO Computer wird ohne eingebaute Batterie ausgeliefert. Vor dem ersten Start müssen Sie die Batterie einlagen.	step 4 Setzen Sie den Batteriefachdeckel in die Öffnung ein und drehen Sieihn mit einem Geldstück nach rechts bis zum Anschlag fest (ca. 1/3 Umdrehung).
step 1 Legen Sie die Batterie mit dem +Pol nach oben in das Computergehäuse ein.	TIPP zum Batteriewechsel: VDO empfeht einen jährlichen Batterie- wechsel. Kaufen Sie rechtzeitig eine neue Batterie, um eine einwand- freie Funktion sicherzustellen.
step 2 Achten Sie daraufuf, dass sich die Batterie nicht verkantet.
step 3 Beachten Sie, dass die Gummidichtigung glatt auf dem Batteriefachdeckel aufliegt.	Beim Batteriewechsel werden alle Einstellungen und die gefahrenen Gesamtkilometer gespeichert.
5.3 Einsetzen des Computers in die Lenkerhalterung >>> P05
Das VDO Twist-Click-System verbindet den Computer safer mit der Lenkerhalterung.	step 3 Zum Herausnahmen den Computer nach links drehen (dabei nicht drücken oderziehen).
step 1 Computer in 10 Uhr-Position in die Halterung einsetzen.	Gedankenstütze: Rein nach Rechts, Los nach Links
step 2 Computer nach rechts auf 12-Uhr-Position drehen „twist" und in das Haltesystem einrasten „click".
www.vdocyclecomputing.com MC 2.0 WR 17

DEENGFRESITNLPL

6 Grundeinstellungen

6.1 Sprache einstellen

Halten Sie M für 3 Sekunden.
Wenn Sie erstmals die Sprache einstellen erscheint: SETTINGS OPEN dann erscheint LANGUAGE --SELECT--Mit bestätigten.

LANGUAGE ENGLISH steht im Display.

Mit ALTIA oder P blattern bis SPRACHE DEUTSCH im Display erscheidt.
Mit M bestätigen.

DEUTSCH AUSWAHL OK? steht im Display. Mit M bestätigen.

AUSWAHL OK SPRACHE bestätgt der MC 2.0. Zum Verlassen des Einstellmodus halten Sie die C-Taste für 3 Sekunden.

EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechseln wieder in den Funktion-Modus

6.2 Einstellen der Masseinheiten

Hier stellen Sie die Masseinheiten ein für:
Geschwindigkeit und Strecke (KMH oder MPH)
Höhe (Meter oder Fuss)
Temperatur (Celsius oder Fahrenheit)

Ablauf:

Halten Sie für 3 Sekunden. EINSTELLUNG ÖFFENBLINKT.

SPRACHE -AUSWAHL- steht im Display.

MitP blattner zu MASSEINHEIT-SET-- MitM bestatigen.

MC 2.0 WR VDO CYCLECOMPUTING18

GESCHW. KMH oder MPH steht im Display. Auswahl KMH oder MPH mit ALTI A oder P. MitM bestätigen.

HOHE METER oder FUSS steht im Display. Auswahl Meter oder Fuss mit ALT A oder P MitM bestätigen.

TEMPERATUR CELSIUS oder FAHRENHEIT steht im Display.
Auswahl Celsius oder Fahrenheit mit ALTI A oder P Mit M bestätigen.

6.3 Einstellen der Reifengröge >>> P05

Hier wird der Reifenumfang eingestellt (Abrollumfang des Reifens). Der Reifenumfang kann getrennt für Rad 1 und für Rad 2 eingestellt werden. Der Reifenumfang kann manuell in mm eingegeben werden, oder der Reifenumfang wird automatisch ermittelt aus einer Tabelle mit den Reifengräßen.

Abfrage MASSEINHEIT SET OK?. MitM bestätigen oder mit C zurück zur Korrektur. MASSEINHEIT SET FERTIG bestätigt der MC 2.0.

Zum Verlassen des Einstellmodus halten Sie die C-Taste für 3 Sekunden. EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechselwieder in den Funktion-Smodus.

Ablauf:

Halten Sie für 3 Sekunden. EINSTELLUNG ÖFFNEN blinkt. SPRACHE -AUSWAHL- steht im Display.

MitP blättern zu RADGROESSE-SET MitM bestätigen.

RADGROESSE RAD 1 oder RAD 2 steht im Display Auswahl RAD 1 oder RAD 2 mit ALTI A oder P. Mit M bestätigen.

RADGROESSE MANUELL oder REIFEN-LISTE steht im Display. Auswahl Manuell oder Reifen-Liste mit ALTI oder P. Mit bestätigen.

Der Reifenumfang in mm blinkt (bei MPH werden hier Inch angezeigt). Mit ALTI A verringern Sie, mit P erhohen Sie den Reifenumfang.

Wenn der richtige Reifenumfang eingestellt ist, mit bestätigten. RAD 1 (oder RAD 2) SET OK? steht im Display.

Mit bestätigen oder mit zur Korrektur. RADGROESSE SET FERTIG bestätigt der MC 2.0.

Mit ALTI A oder P blattern Sie durch die Reifen-Liste.

Wenn Ihr Reifentyp angezeigt wird (z. B. 700 x 23 C). Mit M bestätigen.

700 x 23 CAUSWAHL OK? steht im Display. Mit bestätigen oder mit zur Korrektur. RADGROESSE SET FERTIG bestätigt der MC 2.0.

Zum Verlassen des Einstellmodus halten Sie die C-Taste für 3 Sekunden. EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechselwieder in den Funktion-Smodus.

ITNLPLFRESENG

6.4 Uhr einstellen P06

Hier stellen Sie die aktuelle Uhrzeit ein.

Die Uhrzeit kann im 24-Std. oder im 12 Std. Format eingestellt werden.

Ablauf:

Halten Sie für 3 Sekunden. EINSTELLUNG ÖFFNEN blinkt.

SPRACHE -AUSWAHL-- steht im Display.

Mitblattern zu UHR-SET--

Mit bestätigen.

UHR 24-STD-MODUS oder 12-STD-MODUS steht im Display.

Auswahl mit ALTI Aoder P

Mit bestätigen.

UHR--SET STUNDEN steht im Display.

Die Stunden blinken.

Mit ALTI A verringern Sie, mit P erhohen Sied den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

UHR--SET MINUTEN steht im Display.

Mit ALTI A verringern Sie, mit Perhohen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

UHR--SETOK?Abfrage.

Mit m bestatigen.

UHR SET FERTIG bestatigt der MC 2.0.

Zum Verlassen des Einstellmodus halten Sie die C-Taste für 3 Sekunden. EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechselwieder in den Funktion-Smodus.

DEENGFRESITNPL

6.5 Gesamtkilometer einstellen

Hier stellen Sie die gefahrenen Gesamtkilometer ein. Das gehen getrennt für Rad 1 und für Rad 2. Am Saisonbeginn konnen Sie die gefahrenen Gesamtkilometer z.B. wieder auf Null zurückstellen.

ACHTUNG: Bei einem Batteriewechsel werden die Gesamtkilometer GESPEICHERT. Die Daten gehen nicht verloren.

Ablauf:

Halten Sie für 3 Sekunden. EINSTELLUNG ÖFFNEN blinkt. SPRACHE -AUSWAHL- steht im Display.

Mitblattern zu KM ZAEHLER-SET Mitbestätigen.

KM ZAEHLER KM RAD 1 oder KM RAD 2 steht im Display.
Auswahl mit ALTI A oder P.
Mit M bestätigen.

SET KM--KM RAD 1 (oder RAD 2) steht im Display. Die erste Ziffer blinkt.

Mit ALTI A verringern Sie, mit P erhohen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

Die zweite Ziffer blinkt jetzt

Mit ALTI A verringern Sie, mit P erhohen Sied den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

Setzen Sie die Eingabe solange fort, bis alle Ziffern eingestellt sind.

KM RAD 1 (oder Rad 2) SET OK? Abfrage mit M bestätigen oder mit C zur Korrektur.

KM RAD 1 (oder RAD 2) SET FERTIG bestätigt der MC 2.0.

Zum Verlassen des Einstellmodus halten Sie die C-Taste für 3 Sekunden. EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechselwieder in den Funktion-Smodus.

6.6 Navigator einstellen

Das Einstellen des Navigators erfolgt direkt aus dem Funktionmenu heraus.

Ablauf:

NAVIGATOR-SET- steht im Display Mit bestätig.

NAVIGATOR--VORWAERTS oder RUCKWAERTS steht im Display. Auswahl mit ALTi Aoder P. Mit M bestätigen.

NAVIGATOR-EING.STRECKE steht im Display. Die Meter der Strecke blinken. Die erste Ziffer blinkt. Mit ALTI A verringern Sie, mit P erhöhen Sied den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen. Die zweite Ziffer blinkt jetzt.

Mit ALTI A verringern Sie, mit P erhohen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

Setzen Sie die Eingabe solange fort, bis alle Ziffern eingestellt sind.

NAVIGATOR--SET OK? Abfrage MitM bestätigen.

NAVIGATOR SET FERTIG bestätgt der MC 2.0.
Nach der Einstellung kehrt der MC 2.0 automatisch in den Funktionmodus zurück.

DEENGFRESITNPL

6.7 Fahrzeit einstellen

Die Gesamtfahrzeit kann getrennt für Rad 1 und Rad 2 eingestellt werden. Vor Saisonbeginn können Sie die Gesamtfahrzeit auf Null zusckstellen.

ACHTUNG: Bei einem Batteriewechsel wird die Gesamtfahrzeit GESPEICHERT. Die Daten gehen nicht verloren.

Ablauf:

Halten Sie für 3 Sekunden. EINSTELLUNG ÖFFNEN blinking. SPRACHE -AUSWAHL- steht im Display.

Mit P blättern zu FAHRZEIT-SET Mit M bestätigen.

FAHRZEIT ZEIT RAD 1 oder ZEIT RAD 2 steht im Display. Auswahl mit ALTIA oder P. Mit bestätigen.

ZEIT RAD 1-SET STUNDEN steht im Display. Die Stunden blinken. Mit ALTI Averringern Sie, mit P erhohen Sied den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

ZEIT RAD 1-SET MINUTEN stcht im Display. Die Minuten blinken. Mit ALTI Averingern Sie, mit P erhohen Sied den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

ZEIT RAD 1 SET OK? Abfrage mit M bestätigen

ZEIT RAD 1 SET FERTIG bestaatg der MC 2.0.

Zum Verlassen des Einstellmodus halten Sie die C-Taste für 3 Sekunden. EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechselwieder in den Funktion-Smodus.

6.8 Starthöhe einstellen

Sie konnen beim MC 2.0 zwei verschiedene Starthöhen einstellen. Eine Starthöhe kann z.B. die Heimat-Starthöhe sein. Die zweite Starthöhe kann z.B. die Starthöhe des Urlaubsortes sein.

Vor jedem Start können Sie über die Starthöhe schnell und einfach den aktuellen Luftdruck auf die eingestellte Starthöhe rekalibrierten.

Thema: Rekalibrieren

Der MC 2.0 misst die Höhe über Luftdruck. Der Luftdruckändert sich wetterbedingt. Der veränderte Luftdruck führt zu einer verfallschten Höhenangabe. Über das Rekalibrieren wird der aktuell gemessene Luftdruck auf die eingestellte Starthöhe zusückberechnet.

Ablauf:

Halten Sie für 3 Sekunden. EINSTELLUNG ÖFFNEN blinkt. SPRACHE -AUSWAHL- steht im Display.

Mit ALTI A blättern zu STARTHOEHE --SET-- Mit M bestätigen.

STARTHOEHE--STARTHOEHE 1 oder STARTHOEHE 2 steht im Display. Auswahl mit ALTI A oder P.

Mit M bestätigen.

STARTHOEHE 1--SET METER steht im Display. Die Meter-Zahl blinkt. Mit ALTIA verringern Sie, mit Perhohen Sied den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

STARTHOEHE 1 SET OK? Abfrage mit M bestätigen.

STARTHOHE 1 SET FERTIG bestatigt der MC 2.0

Zum Verlassen des Einstellmodus halten Sie die C-Taste für 3 Sekunden. EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechselwieder in den Funktion-Smodus.

DEENGFRESITNLPL

6.9 Einstellen der aktuellen Höhe

Hier konnen Sie die aktuelle Hohe einstellen.

Die aktuelle Hohe wird eingestellt, wenn sich wetterbedingt der Luftdruck geändert hat und die im Display angezeigte Hohe nicht mehr mit der tatsächlichen aktuellen Hohe (z B. der Starthöhe oder der Hohenangabe an der Passhöhe) übereinstimmt.

Die aktuelle Hohe kann auf zwei Wegen eingestellt werden. Eingabe der aktuellen Hohe in Meter oder Eingabe des Luftdrucks über NN (Normal Null). Bei Eingabe des Luftdrucks über NN wird darüber die aktuelle Hohe berechnet.

Angaben zu Luftdruck über NN finden Sie z.B. unter www.meteo24.de

Ablauf:

Halten Sie für 3 Sekunden. EINSTELLUNG ÖFFNEN blinking. SPRACHE -AUSWAHL- steht im Display.

Mit ALTI A blattern zu AKTUELL HOHE-SET. Mit M bestätigen.

AKTUELL HOEHE--HOEHE oder L-DRUCK NN steht im Display. Auswahl mit ALTI A oder P Mit M bestätigen.

Bei METER:

AKTUELL HOEHE---SET METER steht im Display. Die Meter-Zahl blinkt. Mit ALTI Averingern Sie, mit P erhohen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

AKTUELL HOEHE--SET OK? Abfrage mit M bestätigen.

AKTUELL HOEHE-SET FERTIG bestigt der MC 2.0.

ITNPLFRESENG
Bei L-DRUCK NN: L-DRUCK NN--SET L-DRUCK steht im Display. Die Luftdruck Zahl blinkt. Mit ALTI Avergingern Sie, mit P erhöhen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigten.	L-DRUCK NN--SET OK? Abfrage mit M bestätigten.
	AKTUELL HOEHE--SET FERTIG bestätigt der MC 2.0. Zum Verlassen des Einstellmodus halten Sie die C-Taste für 3 Sekunden. EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechselt wieder in den Funktion-Modus.
6.10 Höhenanpassung beim Transport des Rades
Der MC 2.0 verfügt über einen Bewegungs-Sensor. Wenn das Fahrrad mit MC 2.0 transportiert wird (z. B. im Auto), dann wird über den Bewegungs-Sensor die aktuelle Höhe angepasst, wenn sich während des Transports der Luftdruck geändert hat.
6.11 Höhenmeter bergauf einstellen
Die Bergauf gefahrenen Höhenmeter konnen getrennt für RAD 1 und RAD 2 eingestellt werden.	Ablauf: Halten Sie M für 3 Sekunden. EINSTELLUNG ÖFFNEN blinkt. SPRACHE--AUSWAHL--steht im Display.
Vor Saisonbeginn konnen Sie die Gesamt-Höhenmeter auf Null zurückstellen.	Mit ALTI A blättern zu HM BERGAUF --SET--Mit M bestätigten.
ACHTUNG: Bei einem Batteriewechsel werden die Gesamt-Höhenmeter GESPEICHERT. Die Daten gehen nicht verloren.
www.vdocyclecomputing.com MC 2.0 WR 27

DEINGFRESITNLPL

HM BERGAUF—HM BERGAUF 1 oder 2 steht im Display.
Auswahl mit ALTI A oder P.
Mit M bestätigen.

HM BERGAUF 1--SET METER steht im Display. Die Hohenmeter-Zahl blinkt, erste Ziffer. Mit ALTI A verringern Si, mit P erhohen Si den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

Die zweite Ziffer blinkt.
Mit ALTI A verringern Sie, mit P erhöhen Sie den Wert.
Wenn der richtige Wert eingestellt ist, mit M bestätigen.
Setzen Sie die Eingabe solange fort, bis alle Ziffern eingestellt sind.

HM BERGAUF 1--SET OK? Abfrage mit M bestätigen

HM BERGAUF 1 SET FERTIG bestatigt der MC 2.0.

Zum Verlassen des Einstellmodus halten Sie die C-Taste für 3 Sekunden. EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechselwieder in den Funktion-Smodus.

6.12 Höhenmeter bergab einstellen

Die Bergab gefahrenen Hohenmeter konnen getrennt fur RAD 1 und RAD 2 eingestellt werden.

Vor Saisonbeginn können Sie die Gesamt-Hohenmeter auf Null zurückstellen.

ACHTUNG: Bei einem Batteriewechsel werden die Gesamt-Hohenmeter GESPEICHERT. Die Daten gehen nicht verloren.

Ablauf: Halten Sie für 3 Sekunden. EINSTELLUNG ÖFFEN blinking. SPRACHE -AUSWAHL- steht im Display.

Mit ALTI A blättern zu HM BERGAB-SET-- Mit bestätigen.

MC 2.0 WR VDO CYCLECOMPUTING28

HM BERGAB--HM BERGAB 1 oder 2 steht im Display. Auswahl mit ALTIAoder P. Mit bestätigen.

HM BERGAB1--SET METER steht im Display. Die Hohenmeter-Zahl blinkt, erste Ziffer. Mit ALTI A verringern Sie, mit P erhöhen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

Die zweite Ziffer blinkt.
Mit ALTI A verringern Sie, mit P erhöhen Sie den Wert.
Wenn der richtige Wert eingestellt ist, mit M bestätigen.

Setzen Sie die Eingabe solange fort, bis alle Ziffern eingestellt sind.

ITNLPLFRESENG

HM BERGAB 1--SET OK? Abfrage mit bestätigen.

HM BERGAB1 SET FERTIG bestaatigt der MC 2.0

Zum Verlassen des Einstellmodus halten Sie die C-Taste für 3 Sekunden. EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechselwieder in den Funktion-Smodus.

7. Schlaf-Modus

Der MC 2.0 hat einen Schlafmodus, um den Batterieverbrauch zu reduzieren.

Der MC 2.0 Goes nach 5 Minuten in den Schlafmodus, wenn keine Geschwindigkeits-Impulse vom Sensor empfangen werden. SCHLAF MODUS steht im Display.

Durch Drücken einer Taste oder durch einen Geschwindigkeits-Impuls vom Sensor wird der MC 2.0 wieder eingeschaltet/ aufgeweckt.

DEENGFRESITNPL

8. Garantiebedingungen

VDO Cycle Parts gewährt für ihren VDO-Computer eine Garantie von 3 Jahren ab Kaufdatum. Die Garantie erstreckt sich auf Material- und Verarbeitungsfehler am Computer selbst, am Sensor/ Sender und an der Lenkerhalterung. Kabel und Batterien sowie Montagematerialien sind von der Garantie ausgeschlossen. Die Garantie ist nur dann gült, wenn die betroffenen Teile nicht geöffnet wurden (Ausnahme: Batteriefach des Computers), keine Gewalt angewendet wurde und keine mutwillige Beschädigung vorliegt.

Bitte bewahren Sie den Kaufbeleg sorgfältig auf, da er im Reklamationsfall vorgelegt werden muss.

Bei einer berechtigten Reklamation erhalten Sie von uns ein vergleich-bares Austauschgerät. Ein Anspruch auf Ersatz des identischen Modells besteht nicht, wenn durch Modellwechsel die Produktion des reklamierten Modells eingestellt wurde.

Bitte wenden Sie sich mit allen Reklamationen und Garantieansprüchen an ihren Fachhändler, bei dem Sie das Gerät gekauft haben. Oder senden Sie ihre Reklamation direkt an:

Cycle Parts GmbH

Le Quartier Hornbach 13

67433 Neustadt/Weinstrasse (Germany)

Reklamationssendungen werden nur angenommen, wenn die Rück- sendung ausreichend frankiert wurde.

Für technische Fragen stehen wir Ihnen zu den normalen Burozeiten unter folgender Hotline zur Verfugung:

[phone]

[phone]

Weitere technischen Informationen erhalten Sie unter: www.vdocytecomputing.com

Im Zuge der Weiterentwicklung behalten wir uns technische Änderungen vor.

9. Fehlerbehebung

Fehler M ogliche Ursache Behebung

Halbe Segmente in der Anzeige(z.B. nach einem Batteriewechsel)	Computer-Software lauf nach Batteriewechsel nicht korrekt	Batterie hersausnehmen und neu eingetzen
Keine Geschwindigkeits-Anzeige Abstand von Sensor zu Magnet zu groß Position von Sensor und Magnet korrigieren
Keine Geschwindigkeits-Anzeige Computerkopf nicht korrekt in der Lenkerhalterung eingerastet	Computerkopf in die Lenkerhalterung setzen, bis zum Anschlag „click“) drehen
Keine Geschwindigkeits-Anzeige Radumfang ist nicht korrekt eingestellt oder stehen auf Null	Radumfang einstellen
Anzeige wird schwach Batterie leer Batterie prüfen, evtl. ersetzen
Anzeige wird schwach Temperaturen unter 5° machen die Anzeige träge	Bei normalen Temperaturen arbeitet die Anzeige wieder normal
Falsche Höhenanzeige(aktuelle Höhe falsch)	Luftdruck hat sich geändert, aber die aktuelle Höhe wurde nicht auf den geänderten Luftdruck re-kalbriert	Aktuelle Höhe re-kalibrieren

DEINGFRESITNLPL

10. Technische Spezifikation

Computer:

ca.54Hx49Bx15Tmm,Gewicht:ca.45g

Lenkerhalterung:

Gewicht: ca. 10 g

Batterie Computer:

3V, Type 2032

Batterie Lebensdauer Computer:

400 Fahr-Stunden, ca. 8.000 km (5000 m)

Arbeits-Temperatur des Displays:

-10°C bis +60°C

Geschwindigkeits-Bereich:

bei RadgroBe 2155 mm

min. 2.0km / h

max.199,8 km/h

Fahrzeit Messbereich:

bis 99:59:59 HH:MM:SS

Stoppuhr Messbereich:

bis 99:59:59 HH:MM:SS

Tagestour-Zahler Messbereich:

bis 999,99 km oder mi

NAVIGATOR Messbereich:

von-999,99 bis +999,99 km oder mi

Gesamt-KM 1 u. KM 2 Messbereich:

bis 99.999 km oder mi

Total Kilometer KM 1 + KM 2 Messbereich:

bis 199.999 km oder mi

Hohenmessbereich:

-999 m bis +4999 m

Radumfang Einstellbereich:

von 100 mm bis 3999 mm (3,9 bis 157,4 inch)

D Korrekte Entsorgung thesees Produkte (Elektromull)

(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem). Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmull entsorgt werden darf. Entsorgen Sie diese Gerätitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyclen Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollen den Handler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie Sie das Gerät auf umweltfreundliche Weise recycleln können. Gewerbliche Nutzer sollen sich an ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderen Gewerbebüll entsorgt werden.

DE FRESTNPLP

Introduction

Congratulations

bis 199.999 km oder mi

Plage de mesure--Altitude:

-999 m à +4999 m

10. Technische gegevens

Computer:

ca.54Hx49Bx15Dmm, gewicht: ca.45g

Stuurhouser:

Gewicht: ca. 10 g

Batterij computer:

3 V, type 2032

Dagritteller-meetbereik:

tot 999,99 km of mi

Navigator-meetbereik:

van -999,99 tot +999,99 km of mi

Totaal-km 1- en km 2-meetbereik:

tot 99.999 km of mi

Totaal kilometers KM 1 + KM 2-meetbereik:

tot 199.999 km of mi

Hoogtemeetbereik:

-999 m tot +4999 m

Wielomtrek-instelbereik:

9. Usuwanie usterek 223
