BEDIENUNGSANLEITUNG X10W VDO

D GB F I I F GB D www.vdocyclecomputing.com X1 3 Vorwort Herzlichen Glückwunsch. Mit Ihrer Wahl für einen VDO Computer haben Sie sich für ein technisch sehr hochwertiges Gerät entschieden. Um das Potenzial des Computers optimal ausnutzen zu können, empfehlen wir Ihnen, diese Anleitung sorgfältig zu lesen. Sie erhalten alle Hinweise zur Bedienung sowie viele weitere nützliche Tips. Wir wünschen Ihnen viel Freude beim Fahren mit Ihrem VDO Cyclecomputer. Cycle Parts GmbH Verpackungsinhalt Bitte prüfen Sie zunächst die Vollständigkeit dieser Verpackung: Inhaltsverzeichnis

3. Informations-Funktionen 6

und Lenkerhalterung 8

4.2 Batterieeinbau in den Computer 9

4.3 Einsetzen des Computers

in die Lenkerhalterung 9

5. Grundeinstellungen 10

5.1 Sprache einstellen 10

5.2 Einstellen und Messen

5.2.1 Einstellen über Reifentabelle 10

5.2.2 Einstellen über Radumfang 12

5.3 Einstellen Uhr 13

5.4 Einstellen Gesamtkilometer 14

5.5 Umschalten von Rad 1 auf Rad 2 14

5.6 Service-Intervall-Anzeige 15

5.8 Reset-Funktionen 17

6. Garantiebedingung 18

7. Technische Spezifikationen 18

8. Fehlerbehebung 19

„>>> P02“ Verweise am Anfang eines Kapitels verweisen auf das entsprechende Bild im Picturebook! 1 VDO Computer Batterie eingebaut 1 Unterleg Gummi für Sensor 1 Speichenmagnet (Clip-Magnet) Kabelbinder zur Montage der Halterung und des Sensors 1 Universal-Lenkerhalterung mit Kabel und SensorX1 VDO CYCLECOMPUTING4 D GB F I I F GB D www.vdocyclecomputing.com X1 5

Service Indikator Zeigt an, dass Ihr Fahrrad zum Service sollte. Das Service-Intervall können Sie für Rad 1 und Rad 2 individuell festlegen. Indikator Rad 1/Rad 2 Der Computer kann mit zwei verschiedenen Ein- stellungen für 2 Fahrräder arbeiten. Der Indikator zeigt an, welches der beiden Fahrräder Sie zur Nutzung ausgewählt haben. Die Gesamtkilome- ter werden entsprechend für Rad 1 und für Rad 2 getrennt gezählt und gespeichert. Messeinheit (KMH oder MPH) Der Computer kann sowohl KMH als auch MPH anzeigen. Strecken werden entsprechend in Kilo- meter oder Meilen angezeigt. Der Indikator zeigt die gewählte Messeinheit an. Abweichungsindikator Geschwindigkeit (aktuell) zu Geschwindigkeit (Schnitt) Der Computer vergleicht die aktuelle Geschwin- digkeit mit der Durchschnittsgeschwindigkeit. Der Indikator zeigt an

ob die aktuelle Geschwindigkeit über dem Durchschnitt liegt (+1 km/h)

unter dem Durchschnitt liegt (-1 km/h)

oder dem Durchschnitt entspricht (Toleranz +/- 1 km/h) Menusteuerungsindikator Wenn ein Untermenu aufgerufen wurde, blinken diese Indikatoren und zeigen an, dass es noch weitere Auswahlmöglichkeiten gibt oder der Com- puter auf eine Eingabe wartet (Einstell-Modus). Das Display kann man in 4 Segmente gliedern: Segment 1 Zeigt immer die aktuelle Uhrzeit. Zusätzlich finden Sie im Display Indikator-Elemente. Die Beschreibung der einzelnen Indikatoren finden Sie auf der rechten Seite. Segment 2 Zeigt die aktuelle Geschwindigkeit. Segment 3 Zeigt den Wert der von Ihnen gewählten Anzeige- Funktion/Information. Segment 4 Zeigt in der oberen Zeile (Info-Zeile) die Bezeichnung der gewählten Funktion. In der zweiten Zeile (Menü- Zeile) wird angezeigt,

ob es weitere Informati- onen gibt „MEHR“

ob es eine weitere Auswahlmöglichkeit gibt „AUSWAHL“X1 VDO CYCLECOMPUTING6 D GB F I I F GB D www.vdocyclecomputing.com X1 7

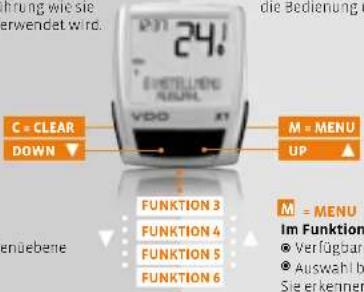

= CLEAR Im Funktions-Modus:

Vom Untermenü eine Menüebene zurück springen. Im Einstell-Modus:

Zurückspringen zu Funktions-Modus.

Eine Eingabe korrigieren.

Eine Ziffer zurückspringen. = DOWN Im Funktions-Modus:

Innerhalb der Funktionen abwärts blättern. Im Einstell-Modus:

Innerhalb der Einstell-Modi abwärts blättern.

Eine Ziffer verringern.

= MENU Im Funktions-Modus:

Verfügbares Untermenü aufrufen.

Auswahl bestätigen. Sie erkennen ein Untermenü durch die blinkenden Menü-Indikatoren. Im Einstell-Modus:

Eine Einstellung auswählen.

Eine gemachte Einstellung bestätigen.

Eine getroffene Auswahl bestätigen. = UP Im Funktions-Modus:

Innerhalb der Funktionen aufwärts blättern. Im Einstell-Modus:

Innerhalb der Einstell-Modi aufwärts blättern.

Eine Ziffer erhöhen. Menü-Indikatoren im Display zeigen durch Blinken an, dass es weitere Auswahlmöglichkeiten gibt. Im Funktions-Modus und im Einstell-Modus erfolgt die Bedienung über die 4 Tasten.

Für die einfache Bedienung Ihres Computers haben wir das EMC = Easy Menu Control System entwickelt. Das EMC erleichtert die Bedienung des Computers über eine Volltext-Menüführung wie sie bei den meisten Handys verwendet wird.

3. Informations-Funktionen

TAGESTOUR Zeigt die Strecke der aktuellen Tour seit dem letzten Reset. Maximalwert 999,99 km. Bei Überschreiten des Maximalwertes beginnt der Zähler wieder bei Null. Gleichzeitig werden die Werte für Fahrzeit und Durchschnittsgeschwin- digkeit auf Null zurückgesetzt. TAGESTOUR/MEHR MEHR zeigt an, dass es zum Hauptmenu TAGES- TOUR ein Untermenu gibt. Das Untermenu öffnen Sie mit

. Im Untermenu finden Sie:

Gesamtkilometer RAD 1 bis max. 99.999 km

Gesamtkilometer RAD 2 bis max. 99.999 km

Totalkilometer Summe für Rad 1 + Rad 2 bis max. 199.999 km Das Untermenu verlassen Sie wieder mit

FAHRZEIT Zeigt die Fahrzeit der aktuellen Tagestour seit dem letzten Reset. Maximal 23:59:59 HH:MM:SS. Bei überschreiten des Maximalwertes beginnt die Fahrzeit-Messung bei Null. Gleichzeitig werden Tagestour und Durchschnittsgeschwindigkeit auf Null zurückgestellt. DSCHN GSCHW Zeigt die Durchschnittsgeschwindigkeit, berechnet aus Tagestour und Fahrzeit, seit dem letzten Reset. Genauigkeit: 2 Kommastellen. Die Durchschnittsgeschwindigkeit wird neu berech- net, wenn die Tagestour oder die Fahrzeit den Maximalwert übersteigt. MAX GSCHW Zeigt die Maximalgeschwindigkeit auf der aktuellen Tour seit dem letzten Reset. Genauigkeit: 2 Komma- stellen. C = CLEAR FUNKTION 3 FUNKTION 4 FUNKTION 5 FUNKTION 6 DOWN M = MENU

4.1 Montage von Sensor, Magnet und Lenkerhalterung >>> P01

Bei Federgabelmontage unbedingt den Federweg der Gabel beachten. Das Kabel benötigt entsprechen- des Spiel. ACHTUNG: Kabelrissgefahr. step 1 Legen sie das Unterleg-Gummi unter den Sensor. Montieren Sie den Sensor auf der Gabel- seite, an der Sie später den Computer am Lenker montieren wollen (rechts oder links) mit beilie- gendem Kabelbinder (zunächst lose, noch nicht festziehen). Der Sensor kann je nach Platzver- hältnissen vorne auf die Gabel, innen an der Ga- bel oder hinten an der Gabel, montiert werden. >>> P02 step 2 Speichenmagnet um eine Außen-Speiche legen. Der silberne Magnetkern zeigt dabei zum Sensor. Magnet an der Sensor- Markierung mit etwa 1 - 5 mm Abstand ausrichten. step 3 Sensor und Magnet endgültig ausrichten und fixieren: Kabelbinder festziehen und Magnet kräftig zudrücken. step 4 Kabel vom bereits montiertem Sensor am Bremskabel entlang zum Lenker verlegen (mit beiliegendem Kabelbinder fixieren. Ideal: Sensor- kabel um das Bremskabel hochwendeln. step 5 Entscheiden ob Lenker-oder Vorbau-Mon- tage, entsprechend den Fuß der Lenkerhalterung um 90° drehen. Dazu die Schrauben in der Halte- rung lösen, Fuß herausnehmen und um 90° dre- hen, einsetzen und Schrauben wieder festdrehen. ACHTUNG: Schrauben nicht überdrehen. step 6 Kabelbinder durch die Schlitze in der Len- kerhalterung führen, um den Lenker oder den Vor- bau legen und anziehen (noch nicht festziehen). step 7 Bei Lenkermontage: Neigungswinkel des Computers ausrichten, um optimale Ablesbarkeit zu erreichen. Kabelbinder jetzt festziehen. Überstehende Enden mit Zange abknipsen.

4.2 Batterieeinbau in den Computer >>> P03

Ihr VDO Computer wird mit einer 3V Batterie (Type 2032) geliefert. Die Batterie ist im Liefer- status bereits eingebaut. Zum Batteriewechsel gehen Sie folgendermaßen vor: step 1 Legen Sie die Batterie mit dem +Pol nach oben in das Computergehäuse ein. step 2 Achten Sie darauf, dass sich die Batterie nicht verkantet. step 3 Beachten Sie, dass die Gummidichtung glatt auf dem Batteriefachdeckel aufliegt. step 4 Setzen Sie den Batteriefachdeckel in die Öffnung ein und drehen Sie ihn mit einem Geldstück nach rechts bis zum Anschlag fest (ca. ⅓ Umdrehung). TIPP zum Batteriewechsel: VDO empfiehlt einen jährlichen Batteriewechsel. Kaufen Sie rechtzeitig eine neue Batterie, um eine einwandfreie Funkti- on sicherzustellen. Beim Batteriewechsel werden alle Grundein- stellungen des Computers auf Werkseinstellung zurückgesetzt. Notieren Sie deshalb unbedingt vor dem Entnehmen der alten Batterie die ein- gegebenen Radgrößen sowie die bisher gefah- renen Gesamtkilometer für Ihr Rad 1 und Rad 2. Programmieren Sie diese nach dem Einsetzen der neuen Batterie wieder ein.

4.3 Einsetzen des Computers in die Lenkerhalterung >>> P04

Das VDO Twist-Click-System verbindet den Computer sicher mit der Lenkerhalterung. step 1 Computer in 10 Uhr-Position in die Halte- rung einsetzen. step 2 Computer nach rechts auf 12-Uhr-Position drehen „twist“ und in das Haltesystem einrasten „click“. step 3 Zum Herausnehmen den Computer nach links drehen (dabei nicht drücken oder ziehen). Gedankenstütze: Rein nach Rechts, Los nach LinksX1 VDO CYCLECOMPUTING10 D GB F I I F GB D www.vdocyclecomputing.com X1 11

5. Grundeinstellungen

5.1 Sprache einstellen

Gehen Sie mit den -Tasten zu EINSTELLMENU/AUSWAHL. Bestätigen mit

Sie befinden sich jetzt im Ein- stell-Modus (mit

– 3 Sekun- den kommen Sie zurück in den Funktions-Modus). zu LANGUAGE SELECT. Bestätigen mit

zu SPRACHE DEUTSCH. Bestätigen mit

DEUTSCH AUSWAHL OK? Bestätigen mit

Rückmeldung des Computers: SPRACHE AUSW FERTIG. Der Computer kehrt automatisch zum Ausgangsmenu EINSTELLMENU/AUSWAHL zurück.

5.2 Einstellen und Messen der Radgröße

Damit Ihr VDO Computer korrekt messen kann, müssen Sie die Radgröße (Radabrollumfang) Ihres Rades einstellen. Hier gibt es 2 Möglichkeiten:

5.2.1 Einstellen über Reifentabelle

In der Reifentabelle sind die gängigen Reifentypen aufgeführt. Wenn Ihr Reifentyp nicht aufgeführt ist, empfehlen wir die manuelle Eingabe der Rad- größe. Die in der Tabelle genannten Werte sind Näherungswerte. Diese Werte weichen je nach Reifen-Marke, Reifenhöhe und Reifenprofil ab. Es kann daher auch zu Abweichungen der gemessenen Strecke und der angezeigten Geschwindigkeit kommen. mm-Wert inch-Wert 16 x 1,75 1272 50,1 20 x 1,75 1590 62,6 24 x 1 ⅜ 1948 76,7 24 x 1,75 1907 75,1 26 x 1 1973 77,7 26 x 1,5 2026 79,8 26 x 1,6 2051 80,7 26 x 1,75 2070 81,5 26 x 1,9 2089 82,2 26 x 2,00 2114 83,2 26 x 2,125 2133 84,0 26 x 1 ⅜ 2105 82,9 26 x ¾ 1954 76,9 27 x 1 ¼ 2199 86,6 28 x 1,5 2224 87,6 28 x 1,75 2268 89,3 28 x 1 ½ 2265 89,2 28 x 1 ⅜ 2205 86,8 30-622 2149 84,6 32-622 2174 85,6 37-622 2205 86,8 40-622 2224 87,6 So stellen Sie die Reifengröße über Auswahl des Reifens ein: Mit zu EINSTELLMENU/ AUSWAHL. Bestätigen mit

Sie befinden sich jetzt im Ein- stell-Modus (mit

– 3 Sekun- den kommen Sie zurück in den Funktions-Modus). Mit zu RADGRÖSSE/ EINSTELLEN. Bestätigen mit

MASSEINHEIT/KMH. Bestätigen mit

oder zum Wechsel zu MPH. RADGRÖSSE/RAD 1 (mit zur Einstellung für Rad 2). Bestäti- gen mit

RADGRÖSSE/REIFEN AUSW. Bestätigen mit

REIFEN AUSW./WÄHLEN. Mit wählen Sie jetzt Ihren Reifen aus. Bestätigen mit

Es erscheint die Kontrollabfrage: „Reifengröße“/ AUSWAHL OK? Wenn die angezeigte Reifengröße mit der von Ihnen gewünschten übereinstimmt, bestätigen Sie mit

Das Display bestätigt RADGRÖSSE/SET FERTIG. Automatische Rückkehr zu EINSTELLMENU/AUSWAHL.X1 VDO CYCLECOMPUTING12 D GB F I I F GB D www.vdocyclecomputing.com X1 13

5.2.2 Einstellen über Radumfang >>> P05

Für die manuelle Eingabe der Radgröße müssen Sie zunächst den Radabrollumfang Ihres Rades messen. Messen der Radabrollumfänge: step 1 Ventil des Vorderrades genau senkrecht zum Boden ausrichten. step 2 Diese Stelle am Boden mit einem Strich (z.B. Kreide) markieren. step 3 Das Rad eine Radumdrehung nach vorn schieben, bis das Ventil erneut senkrecht zum Boden steht. step 4 Diese Stelle ebenfalls am Boden markieren. step 5 Den Abstand zwischen den beiden Markie- rungen messen. Das ist Ihr Radumfang (=Abroll- Umfang). step 6 Geben Sie den so gemessenen Radumfang in Ihren VDO-Computer ein. ACHTUNG: Wenn Sie KMH–Anzeige gewählt haben, müssen Sie den Radumfang in mm ein- geben (Bei gewählter MPH-Anzeige geben Sie den Radumfang in inch ein). So stellen Sie manuell die Radgröße ein: Mit zu EINSTELLMENU/ AUSWAHL. Bestätigen mit

Sie befinden sich jetzt im Einstell-Modus (mit

3 Sekunden kommen Sie zurück zum Funktions-Modus). Mit zu RADGRÖSSE/EIN- STELLEN. Bestätigen mit

MASSEINHEIT/KMH. Bestätigen mit

oder zum Wechsel zu MPH.

(mit zur Einstellung für Rad 2). Bestätigen mit

Mit zu RADGRÖSSE/ MANUELL SET. Bestätigen mit

Achtung: Die Werkseinstellungen betragen für Rad 1 = 2155 mm und für Rad 2 = 2000 mm. Wenn Sie keine Radgrößen eingeben, arbeitet der Computer mit diesen Werkseinstellungen. Die so gemessenen Werte für Geschwindigkeit, Strecke etc. können deutlich von den tatsächlichen Werten abweichen.

RAD 1 …SET UMFANG/WEITER

Mit stellen Sie jetzt den gemessenen Radabrollumfang ein. Bestätigen Sie die Eingabe mit

RAD 1/SET OK? Bestätigen mit

Das Display bestätigt: RADGRÖSSE/SET FERTIG Automatische Rückkehr zu EINSTELLMENU/ AUSWAHL. So stellen Sie die Uhr ein: Mit zu EINSTELLMENU/ AUSWAHL Bestätigen mit

Sie befinden sich jetzt im Ein- stell-Modus (mit

– 3 Sekun- den kommen Sie zurück zum Funktions-Modus). Mit zu UHR/EINSTELLEN Bestätigen mit

UHR/24-H-ANZEIGE (mit können Sie umstellen auf 12-H-Anzeige). Bestätigen mit

UHR…SET STUNDEN/WEITER

Mit stellen Sie die Stun- den ein. Bestätigen Sie die Stundeneinstellung mit

UHR…SET MINUTEN/WEITER

Mit stellen Sie die Minu- ten ein. Bestätigen Sie die Minuten-Einstellung mit

UHR/SET OK? Bestätigen Sie mit

Das Display bestätigt: UHR SET FERTIG. Automati- sche Rückkehr zu EINSTELLMENU/AUSWAHL.

5.3 Einstellen UhrX1 VDO CYCLECOMPUTING14

D GB F I I F GB D www.vdocyclecomputing.com X1 15 Sie können die Werte der Streckenzähler jederzeit (z.B. am Ende einer Saison) programmieren. Mit zu EINSTELLMENU/ AUSWAHL. Bestätigen mit

Sie befinden sich jetzt im Ein- stell-Modus (mit

– 3 Sekun- den kommen Sie zurück zum Funktions-Modus). Mit zu KM ZÄHLER/EIN- STELLEN. Bestätigen mit

5.4 Einstellen Gesamtkilometer

KM ZÄHLER/RAD 1 (mit kommen Sie zur Einstellung für RAD 2). Bestätigen mit

KM RAD 1… EING STRECKE/WEITER

Die blinkende Ziffer können Sie mit einstellen. Zum Aufruf der nächsten Ziffer bestätigen Sie mit

. Wiederholen Sie die Schritte, bis die letzte, rechte Ziffer blinkt. Bestätigen mit

KM RAD 1/SET OK? Bestätigen mit

Das Display bestätigt KM RAD 1 /SET FERTIG. Automatische Rückkehr zu EINSTELLMENU/ AUSWAHL.

5.5 Umschalten von Rad 1 auf Rad 2

Ihr VDO Computer kann an 2 Fahrrädern verwen- det werden. Wenn Sie von Rad 1 auf Rad 2 wech- seln, müssen Sie den Computer vor der Fahrt auf das benutzte Rad einstellen: Mit zu EINSTELLMENU/ AUSWAHL. Bestätigen mit

Sie befinden sich jetzt im Ein- stell-Modus (mit

– 3 Sekunden kommen Sie zurück zum Funk- tions-Modus). Mit zu RAD / AUSWAHL. Bestätigen mit

RAD 1 (mit stellen Sie um auf RAD 2). Bestätigen mit

RAD 1/AUSWAHL OK? Bestätigen mit

Das Display bestätigt RAD/AUSW FERTIG. Automati- sche Rückkehr zu EINSTELLMENU/AUSWAHL Das ausgewählte Rad 1 oder 2 wird im Display unten links ( ) angezeigt. ACHTUNG, wichtiger Hinweis: Beim Wechsel von Rad 1 auf 2 oder umgekehrt werden die Daten Tagestour, Fahrzeit, Durchschnittsgeschw. und Max-Geschw. für die letzte Tour auf Null gestellt.

5.6 Service-Intervall-Anzeige

So stellen Sie die Service-Intervalle ein: Mit zu EINSTELLMENU/ AUSWAHL. Bestätigen mit

Sie befinden sich jetzt im Ein- stell-Modus (mit

– 3 Sekunden kommen Sie zurück zum Funk- tions-Modus). Mit zu RADSERVICE/ EINSTELLEN. Bestätigen mit

RADSERVICE/EIN (mit schalten Sie auf AUS). Bestätigen mit

Die VDO Service-Intervall-Anzeige erinnert Sie daran, Ihr Rad in der Werkstatt überprüfen zu lassen. Sie können das Service-Intervall EIN- oder AUS- schalten. Sie können individuelle Service-Intervalle für 2 Räder einstellen. Wenn die eingestellte Service-Intervall-Strecke gefahren wurde:

Blinkt das -Symbol im Display auf.

In der Informationszeile erscheint

Jetzt sollten Sie den empfohlenen Radcheck ent- weder selbst durchführen oder Ihr Rad vom Fach- händler checken lassen. Drücken Sie eine beliebige Taste. Der Text RAD SER- VICE verschwindet wieder. Nach weiteren 50 km erlischt auch das -Symbol wieder. Sie können das blinkende -Symbol auch abschalten. Geben Sie dazu das Service-Intervall erneut ein.X1 VDO CYCLECOMPUTING16 D GB F I I F GB D www.vdocyclecomputing.com X1 17 RAD SERVICE/RAD 1. Mit wechseln Sie zu RAD 2. Bestätigen mit

RAD 1…EING STRECKE. Die blinkende Ziffer können Sie mit einstellen. Zum Aufruf der nächsten Ziffer bestätigen Sie mit

Wiederholen Sie die Schritte, bis die letzte, rechte Ziffer blinkt. Bestätigen mit

RAD 1/SET OK? Bestätigen mit

Das Display bestätigt: RADSERVICE/SET FERTIG. Automatische Rückkehr zu EINSTELLMENU/ AUSWAHL.

Ihr VDO-Computer ist mit einer Sleep-Modus Funktion ausgestattet. Im Sleep-Modus wird ein Großteil des Displays ausgeschaltet, um Batterie- leistung zu sparen. Uhrzeit und Service-Intervall Anzeige werden weiter angezeigt. Der Sleep-Modus (Uhr wird angezeigt) schaltet sich ein, wenn 5 min. lang keine Geschwindigkeits- impulse verarbeitet werden und keine Taste betä- tigt wurde. Der Sleep-Modus wird beendet, wenn wieder Ge- schwindigkeitsimpulse verarbeitet werden (beim Fahren) oder eine Taste betätigt wird. Mit zu den Daten, die Sie zurückstellen wollen:

TOTAL KM Bestätigen Sie Ihre Auswahl mit

Abfrage. AUSWAHL/RESET? ACHTUNG: Dieser Schritt kann nicht rückgängig gemacht werden. Bestätigen mit

, nur wenn Sie die ausgewählten Daten löschen wollen. Das Display bestätigt: DATEN RESET/RESET FERTIG. Automatische Rück- kehr zu EINSTELLMENU/AUSWAHL. Mit der RESET Funktion stellen Sie wahlweise zurück

TOTAL KM Bei den jeweiligen Reset-Modi werden folgende Informationen gelöscht:

TOUR DATEN: Tagestour, Fahrzeit, Durchschnitts geschw., Max-Geschw.

TOTAL KM: Gesamt km, km Rad 1, km Rad 2 Mit zu EINSTELLMENU/ AUSWAHL. Bestätigen mit

Sie befinden sich jetzt im Ein- stell-Modus (mit

– 3 Sekunden kommen Sie zurück zum Funk- tions-Modus). Mit zu DATEN RESET/AUSWAHL. Bestätigen mit

5.8 Reset-FunktionenX1 VDO CYCLECOMPUTING18

D GB F I I F GB D www.vdocyclecomputing.com X1 19

7. Technische Spezifikationen

Arbeits-Temperatur des Displays: -15 °C to +60 °C Geschwindigkeits-Bereich: bei Radgröße 2155 mm, min 2.5 km/h, max 199.5 km/h Fahrzeit Messbereich: bis 23:59:59 HH:MM:SS Tagestour-Zähler Messbereich: bis 999,99 km oder mi Computer: ca. 45 x 52 x 16 mm, Gewicht: ca. 45 g Lenkerhalterung: Gewicht: ca. 15 g Sensor: Gewicht ca. 20 g Batterie Computer: 3V, Type 2032 Batterie Lebensdauer: 1200 Fahr-Stunden, ca.. 24.000 km (15.000 M)

Bitte wenden Sie sich mit allen Reklamationen und Garantieansprüchen an Ihren Fachhändler, bei dem Sie das Gerät gekauft haben. Oder senden Sie Ihre Reklamation direkt an: Cycle Parts GmbH Große Ahlmühle 33 D-76865 Rohrbach (Germany) Für technische Fragen stehen wir Ihnen jederzeit unter folgender Hotline zur Verfügung: +49 (0) 63 49 - 96 35 - 10. Weitere technischen Informationen erhalten Sie unter: www.vdocyclecomputing.com Im Zuge der Weiterentwicklung behalten wir uns technische Änderungen vor. VDO Cycle Parts gewährt für Ihren VDO-Computer eine Garantie von 5 Jahren ab Kaufdatum. Die Garantie erstreckt sich auf Material- und Verar- beitungsfehler am Computer selbst, am Sensor/ Sender und an der Lenkerhalterung. Kabel und Batterien sowie Montagematerialien sind von der Garantie ausgeschlossen. Die Garantie ist nur dann gültig, wenn die betroffenen Teile nicht geöffnet wurden (Ausnahme: Batteriefach des Computers), keine Gewalt angewendet wurde und keine mutwillige Beschädigung vorliegt. Bitte bewahren Sie den Kaufbeleg sorgfältig auf, da er im Reklamationsfall vorgelegt werden muss. Bei einer berechtigten Reklamation erhalten Sie von uns ein vergleichbares Austauschgerät. Ein Anspruch auf Ersatz des identischen Modells besteht nicht, wenn durch Modellwechsel die Produktion des reklamierten Modells eingestellt wurde. Hier finden Sie eine Liste möglicher Fehler, ihrer Ursachen und was Sie dagegen tun können: Fehler Mögliche Ursache Behebung Halbe Segmente in der Anzeige (z.B. nach einem Batteriewechsel) Computer-Software läuft nach Batteriewechsel nicht korrekt Batterie herausnehmen und neu einsetzen Keine Geschwindigkeits-Anzeige Abstand von Sensor zu Magnet zu groß Position von Sensor und Magnet korrigieren Keine Geschwindigkeits-Anzeige Computerkopf nicht korrekt in der Lenkerhalterung eingerastet Computerkopf in die Lenker- halterung setzen, bis zum Anschlag („click“) drehen Keine Geschwindigkeits-Anzeige Radumfang ist nicht korrekt eingestellt oder steht auf Null Radumfang einstellen Anzeige wird schwach Batterie leer Batterie prüfen, evtl. ersetzen Anzeige wird schwach Temperaturen unter 5° machen die Anzeige träge Bei normalen Temperaturen arbeitet die Anzeige wieder normal Gesamt-KM 1 u. 2 Messbereich: bis 99.999 km oder mi Total Kilometer Messbereich: bis 199.999 km or mi Radumfang Einstellbereich: von 100 mm bis 3999 mm (3,9 bis 157,4 inch)X1 VDO CYCLECOMPUTING20 F I I F www.vdocyclecomputing.com X1 21 DGBD GB Preface Congratulations With your selection of a VDO computer you have opted for a technically very high quality appliance. In order to fully benefit from the potential of the computer, we recommend that you carefully read this manual. It contains all operating instructions and many other useful tips. We hope you enjoy cycling with your VDO bike computer. Cycle Parts GmbH Pack contents Please first check that this pack is complete: Table of contents

VELO 1 … REGLAGE ROUE /

Korrekte Entsorgung dieses Produkts (Elektromüll) (Anzuwenden in den Ländern der Europäischen Uni- on und anderen europäischen Ländern mit einem separaten Sammelsystem). Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Litera- tur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll ent- sorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkont- rollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie Sie das Gerät auf umweltfreundliche Weise recyceln können. Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Ver- kaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll ent- sorgt werden.
